LED显示屏技术培训资料

LED显示屏技术培训资料

• 异步系统是指：将计算机编辑好的显示数据事先存储在显 示屏控制系统内，计算机关机后不会影响LED显示屏的正 常显示，这样的控制系统就是异步系统；
LED显示屏异步控制系统
异步控制系统通信方式： 1. 网口 2. 串口232\485
LED显示屏同步控制系统
光纤通讯
常用术语解释
• 灰度等级 灰度也就是所谓的色阶或灰阶（像素发光亮度变化的阶级），是指亮度的明暗程度。 同一级亮度中从最暗到最亮之间能区别的亮度级数。 对灯珠而言，一种基色的灰度一般有0级至65536级。根据控制系统的能力与驱动芯片 的承载率反应出来。例如，将一个颜色的灯点到全亮，到关闭，全暗，为0级，点到半 亮，为1级，如此类推，就是将一个颜色的一个发光点分为65536个亮度级别，称之为 灰度。 一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细节。 • 亮度等级 亮度等级: 整屏亮度在最低到最高亮度之间的手动或自动调节的级数
如果采用相同的LED灯，1/16扫的亮度要比1/8高， 静态（1/1）的亮度是最高的。户内的屏幕一般采 用1/16扫，半户外的一般采用1/16或者1/8及1/4 扫。
LED显示屏常见问题
• 下图中LED灯数量64*64=4096 选择红绿蓝三色中的任意一种驱动IC 下图中红色驱动IC：MBI5024的数量是16 个 • 计算公式： 4096÷16÷16=16 所以该灯板的扫描方式是1/16
LED显示屏常见问题
• 计算公式： 4096÷16÷16=16 所以该灯板的扫描方式是1/16
LED显示屏常见问题
可视距离的计算方法：
• RGB颜色混合距离\三色混合成为单一颜色的距离： LED全彩屏视距=像素点间距(mm)×500/1000

LED显示屏学习资料ppt课件

LED显示屏学习资料ppt课件
31
⑻ 显示混乱，但输出到下一块板的 信号正常
1、 检测245对应的STB锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线 路。
32
⑼ 显示混乱，输出不正常
1、 检测时钟CLK锁存STB信号是否短路。 2、 检测245的时钟CLK是否有输入输出。 3、 检测时钟信号是否短路到其它线路。 注：主要检测时钟与锁存信号。
2
单元板的构成
单元板的组成:由灯珠、PCB板、IC芯片、 电阻、电容、稳压管等电子元器件组成
3
芯片的种类
单元板上的芯片有： ⑴ 245芯片（信号放大作用） ⑵ 138芯片（二进制译十六进制） ⑶ 4953芯片（行信号） ⑷ 驱动芯片（5020、5024、5026、16126等）
4
信号的种类
从排线输入输出信号：R（红色） G（绿色） B（蓝色） ABCD（行信号） CLK（时钟信 号） STB（锁存信号）OE（使能信号）
注意：如果是两组数据，RGB则为R1G1B1 R2G2B2
5
245芯片
245芯片承担着信号通道，所有信号必须经过它， 起到信号放大的功能。
通俗讲：245芯片个头最大（如果是小芯片则最 宽），一般有1-3颗。此芯片就是一个中转站，将 从排线传过来的信号放大，再分传给后面的芯片 和输出。以两组信号为例，信号为R1 G1 B1 R2 G2 B2 CLK LAT OE ，一般用2个245芯片，有的 用3个245芯片，245芯片越多，每个245承载的功 率越小，热量越低，但成本越高。245的输入输出 很有规律，左边一脚进的是哪种信号，右边对应 的小一脚就输出哪种信号。
第3脚是时钟信号，时钟信号是245给的，每组的 时钟信号全都连在一起。
第4脚是锁存信号，锁存信号是245给的，每组的 时钟信号全都连在一起。

LED显示屏基本知识---培训用

LED显示屏基本知识---培训用

LED显示屏基本知识一、LED显示屏概述什么是LED？在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能. PN 结加反向电压，少数载流子难以注入,故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED .LED的特点LED是发光二极管的简称（Light Emetting Diodeo）。

由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点，使其成为室内外信息显示终端的主要发光器件.LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。

由于LED 工作电压低(仅 1.5—3V )，能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。

把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED 屏的象素尺寸一般是2—10 毫米, 常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED 屏的象素尺寸多为12—26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。

无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级.灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像,颜色过渡界线十分明显.所以，彩色LED 屏当前都要求做成256 级灰度的。

应用于显示屏的LED 发光材料有以下几种形式：①LED 发光灯(或称单灯）一般由单个LED 晶片，反光碗,金属阳极,金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。

LED显示屏培训资料

LED显示屏培训资料

05
LED显示屏的安装与维护
LED显示屏的安装方式
室内安装
01
包括壁挂和吊装两种方式，需要根据现场环境和用户需求进行
选择。
室外安装
02
需要注意防雨、防尘、防雷等因素，确保显示屏的安全稳定运
行。
特殊环境安装
03
如高温、低温、强磁等环境，需要针对具体情况进行特殊设计
和安装。
LED显示屏的调试与检测
发展历程
LED显示屏自20世纪90年代初开始出现，历经多个阶段的发 展和演进，现已成为现代社会中不可或缺的显示技术之一。
LED显示屏的分类及特点
1 2 3
按显示面积
LED显示屏可分为室内、室外和半室外三种类 型，分别适用于不同场景和环境。
按像素密度
LED显示屏可分为全彩、双色和单色三种类型 ，分别适用于不同显示效果和成本控制的需求 。
组装调试
将采购的硬件组件进行组装和调试 ，确保LED显示屏的稳定性和可靠 性。
测试验收
对完成的LED显示屏进行功能测试 、性能测试、安全测试等，确保其 符合设计要求和客户要求。
LED显示屏的硬件组成
LED显示屏模组
控制系统
LED显示屏的核心显示部件，由多个LED灯 珠和驱动电路组成，负责显示图像和文字。
LED显示屏可以用于体 育场馆、比赛现场等场 合，具有高清晰度、高 刷新率和低延迟等特点 。
LED显示屏可以用于舞 台背景、演出效果等场 合，具有色彩鲜艳、动 态效果和可编程控制等 特点。
LED显示屏可以用于新 闻发布、政府公告、会 议背景墙等领域，具有 高清晰度、高耐久性和 可远程控制等特点。
02
硬件调试
检查电源、控制卡、显示屏等硬件设备是否正常 工作。

LED显示屏培训资料

LED显示屏培训资料

序号
1 2 3 4 5 6
LED芯片厂家
日本日亚 美国CREE 台湾晶元 杭州士兰
华灿 三安
性能特点
亮度高,质量稳定 单线封装,不怕静电,衰减小,外卖芯片供厂商自行封装 亮度高,价格高,品质好 绿色,蓝色比较稳定 绿色,蓝色比较稳定 红色比较稳定
7.管芯的技术参数
管芯尺寸：通常全彩显示屏选择13mil以上的芯片，单双色显示屏选择9mil以上的芯 片。芯片的尺寸会直接影响芯片的发热和寿命。 备注:mil: 晶片布局的长度单位，我们也叫做毫英寸，1 mil = 千分之一英寸。对于led晶
(1)显示屏主体 (2)固定安装结构 (3)控制系统 (4)数据传输系统 (5)音视频多媒体处理系统 (6)配电系统 (7)状态监控系统 (8)散热系统
3.LED显示屏基本组成示意图
4.常规室内固定安装LED显示屏规格参数
5.常规户外固定安装LED显示屏规格参数
第五章 LED显示屏专业术语
1.像素，像素直径，点间距
片9mil 或13mil,指的是晶片的长宽尺寸.
管芯亮度：管芯亮度将直接影响显示屏的亮度。如果选择管芯时亮度不够，在做显示 屏时靠提高电流在提高亮度，则直接影响显示屏寿命。所以在制作显示屏 时，应选择亮度高于显示屏要求亮度。
管芯波长：波长参数将直接影响显示屏显示的颜色。正波长为红色625nm，绿色 525nm，蓝色470nm。制作全彩色LED显示屏时，通常选择正波长，以达到 色彩绚丽丰富的效果。而对于单双色显示屏，可以选择偏5nm的LED，不会 影响文字显示效果，对于全彩屏，红色一般选择偏5nm的LED，蓝、绿色选
(2)按显示的颜色分: ①单色(一般为单红) ②双色(一般为红绿双色) ③全彩
(3)按点间距分 P2、P2.5、P3、P4、P5、P6、P7.62、P8、 P10、P16、P20、P25、P31.25、P37.5、P40、 P50、P100

LED显示屏培训资料

LED显示屏培训资料
11. 平整度
平整度：LED灯、模组、箱体在组成LED显示屏平面时的凹凸偏差。LED显示屏的平整度不好易导致观看时，屏体颜色不 均匀。
12. 驱动芯片
（1）恒流式:（目前LED显示屏用基本上是用恒流驱动） a、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负
六、LED显示屏专业术语
13. 驱动方式
恒流驱动又可以分为： 1. 静态驱动：从驱动IC的输出脚到像素点之间实行“点对点”的控制叫静态驱动。 2. 扫描驱动：从驱动IC的输出脚到像素点之间实行“点对列”的控制叫扫描驱动。它需要控制电路。 比较：静态驱动不需要行控制电路，成本较高、但显示效果好、稳定性好、亮度损失较小等；扫描驱动它需要
LED显示屏同步控制系统：主要用来实时显示视频、图文、通知等信息。主要用于室内或户外全彩LED显示屏。LED显 示屏同步控制系统控制显示屏的工作方式，基本等同于电脑的监视器，它以至少60帧/秒更新速率点对应地实时映 射电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。 特点：实时性、表现力丰富、操作较为复杂、价格高，并且计算机显示器上的内容是完全同步显示，所以说，如 果计算机关闭了，那么LED显示屏也就不显示，因此播放时间会受到一定限制。这种系统，主要是用于对实时性 要求比较高的场所中。
三、LED显示屏的组成
LED 显示屏
LED屏体:模组、
电源、箱体、安装结构 等
LED控制系统：
发送卡、接收卡（安装 在屏体中）、控制软件
辅助配件：计算
机、视频处理器、配电柜、 音响功放、空调等
三、LED显示屏的组成
箱体分类：
一、铁质LED箱体：铁箱体一般分为密封箱体和简易箱体两种。 1、密封LED箱体防护等级可以做到IP65,各种环境下都能正常工作，主要应用于户外。 2、简易LED显示屏箱体，做工相对简单，主要应于户内。

LED显示屏技术培训全套资料

LED显示屏技术培训全套资料

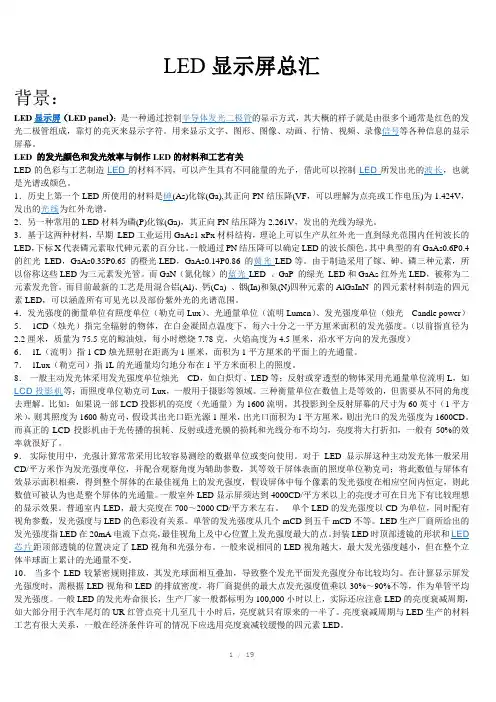

LED显示屏总汇背景：LED panel）：其大概的样子就是由很多个通常是红色的发屏幕。

LED 的发光颜色和发光效率与制作LED的材料和工艺有关LED的色彩与工艺制造是光谱或颜色。

1．历史上第一个LED化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，2．另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。

3．基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。

一般通过PN结压降可以确定LED的波长颜色。

其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 等。

由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。

而GaN、GaP 的绿光LED和GaAs红外光LED，被称为二元素发光管。

而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。

4．发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光Candle power）5．1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。

（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）6．1L（流明）指1 CD烛光照射在距离为1厘米，面积为1平方厘米的平面上的光通量。

7．1Lux（勒克司）指1L的光通量均匀地分布在1平方米面积上的照度。

8．一般主动发光体采用发光强度单位烛光CD，如白炽灯、LED等；反射或穿透型的物体采用光通量单位流明L，如而照度单位勒克司Lux，一般用于摄影等领域。

LED显示屏培训资料

LED显示屏培训资料

04
LED显示屏驱动与控制程序设计
LED显示屏驱动电路的功能
LED显示屏驱动电路的基本组成
LED显示屏驱动电路的设计方法
LED显示屏驱动电路的基本原理与设计方法
LED显示屏控制程序的编写与调试
要点三
LED显示屏控制程序的基本流程
LED显示屏控制程序主要包括数据接收、数据处理、数据传输和数据显示四个基本流程。
LED显示屏国际市场情况
LED显示屏在国内外市场的竞争格局
THANKS
谢谢您的观看
LED显示屏驱动电路的常见问题及解决方案
LED显示屏控制程序的常见问题包括显示异常、按键失灵、数据传输不稳定等，解决方案主要包括优化程序算法和改善硬件连接等。
LED显示屏控制程序的常见问题及解决方案
05
LED显示屏的应用场景与发展趋势
LED显示屏在广告领域的应用
LED显示屏作为一种高质量、高清晰度的显示产品，在广告领域中具有广泛的应用。它们可以用于展示各种类型的广告信息，如文字、图片和视频，吸引观众的注意力并提高品牌知名度。
数据传输线路主要负责将数据从计算机传输到LED显示屏的控制系统。
电源是LED显示屏的重要组件，主要负责提供电能，保证LED显示屏的正常工作。Βιβλιοθήκη LED显示屏的基本结构与组件
显示面板
数据传输线路
电源
控制系统
故障
LED显示屏的常见故障包括LED灯不亮、颜色不正确、显示不完整、闪烁等。
维护
LED显示屏的维护包括定期检查电源、控制线路、显示面板等部件是否正常，及时清理灰尘和污垢，更换损坏的部件等。
LED显示屏在广告、传媒、舞台等领域的应用
LED显示屏在传媒领域的应用

LED显示屏培训资料

LED显示屏培训资料

LED显示屏培训资料1. 介绍LED显示屏是一种使用发光二极管(LED)作为发光元件的平面显示设备。

它具有高亮度、长寿命、低功耗等特点，广泛应用于室内外广告、舞台演出、信息发布等场合。

本文档将介绍LED显示屏的基本原理、构造组成、安装与使用等内容，旨在为初学者提供一个全面的LED显示屏培训资料。

2. 基本原理LED显示屏通过控制发光二极管(LED)的发光来显示图像或文字。

LED是一种半导体器件，在正向电压作用下会发光。

LED显示屏通常由许多LED组成，通过控制每个LED的亮灭状态和亮度来显示不同的图像。

LED显示屏的基本原理如下：1.图像或文字生成：通过计算机、媒体控制器等设备生成要显示的图像或文字。

2.数据传输：将生成的图像或文字通过数据线或网络传输到LED显示屏控制系统。

3.数据解析与处理：LED显示屏的控制系统会对传输过来的数据进行解析和处理，将其转换为LED可接受的信号。

4.亮度调节：LED显示屏可以通过控制LED的亮度来实现不同的显示效果。

5.显示模块控制：控制系统根据亮灭、亮度等信息控制每个LED的状态，从而显示出图像或文字。

3. 构造组成LED显示屏通常由以下几个主要部分组成：1.LED模块：LED模块是显示屏的基本单元，包含多个LED 和电路驱动芯片。

LED模块的尺寸和像素密度决定了显示屏的分辨率和清晰度。

2.控制系统：控制系统负责接收、解析、处理和控制显示屏的信号。

它通常由媒体控制器、发送卡、接收卡等设备组成。

3.电源：LED显示屏需要稳定的电源供电。

电源通常包括交流输入模块、直流电源模块等。

4.外壳和安装支架：LED显示屏通常需要外壳和安装支架来保护和固定显示屏。

4. 安装与使用LED显示屏的安装与使用需要注意以下几点：1.安装环境：LED显示屏应安装在通风良好、干燥、无尘等环境中，避免阳光直射和潮湿环境。

安装位置应符合设计要求，确保观看效果和安全使用。

2.电源连接：LED显示屏的电源连接应符合电气安全标准，确保接地可靠、线路可靠。

LED显示屏培训资料

LED显示屏培训资料
胶体：LED胶体会影响到散热、亮度一致性、角度等参数。
第三章 LED显示屏箱体
1.箱体分类
1.1 按材料分类 a. 铁箱体(冷轧板,厚度 1.0mm,1.2mm,1.5mm)
1.2 按b.使铝用箱方体式(5分0类52,厚度2mm)
a. 托架(加磁柱和铝边框) b. 简易箱体 c. 密封箱体 d. 防水箱体 e. 吊装箱体 f. 球场屏箱体 g. 弧形箱体 h. 窗帘屏 i. 租赁箱体 j.异形箱体 k.地砖屏
2.箱体图片
简易箱体
密封箱体/防水箱体
密封/防水箱体内部结构图
①电源 ②风扇 ③接收卡 ④电源航空插头 ⑤网线航空插头
室内密封箱体 户外防水箱体
吊装箱体 鹰爪锁扣
球场屏箱体
网格屏
窗 帘 屏
租赁箱体
异形箱体
互动地砖
第四章 LED显示屏
1.LED显示屏分类
(1)按使用环境分: ①室内(密度小、亮度低、不防水) ②户外(亮度高,防水) ③半户外
• 龙源光电 以领先的技术和一流的服务向用户提供高品质的产品；公司以"满足用户需求"为经营目标，致 力于营造龙源光电与用户共同发展的双赢局面；龙源光电 坚持"稳健经营、不断创新、诚实信用，永续服务 "的经营理念，始终追求企业的持续发展和永续经营。
•
专注——品牌源于专注 龙源光电 是一家为西北部地区提供LED显示屏服务的专业性公司。 本公司集
室内外LED设计到标准施工于一体，主要提供预算，设计，施工，安装各类工装环 境的策划，创造，施工，
服务。是西北地区唯一一家有着明确定位的LED显示屏公司。
•
设计——设计是LED的灵魂 龙源光电 由国内最优秀的设计师领衔，带领一支专业高效并不断进步的的

LED显示屏培训教程完结

LED显示屏培训教程完结

LED显示屏培训教程完结
第一部分：LED显示屏的基本原理
第二部分：LED显示屏常见问题及解决方法
对于LED显示屏常见问题，可以采取以下解决方法：
1.检查LED模块的接触是否良好，如有松动或接触不良的情况，应及时紧固或更换模块。

2.检查驱动电路的工作状态，如有故障应及时更换或修复。

3.检查控制系统的设置是否正确，如有误操作应及时调整。

第三部分：LED显示屏的操作技巧
在使用LED显示屏时，还需要注意一些操作技巧，以确保显示效果和使用寿命。

1.定期清洁LED显示屏的表面，以保持显示效果清晰。

2.避免长时间高亮度显示，以延长LED的使用寿命。

3.合理设置显示内容，避免显示内容过于复杂或颜色过于刺眼。

4.定期检查LED显示屏的工作状态，如有异常应及时处理。

LED显示屏知识培训ppt课件

LED显示屏知识培训ppt课件
11
单色/双基色/全彩屏:三原色为红色 / 绿色 / 蓝 色；若一颗象素管中含有此三种发光二极管 则称为全彩显示屏；若只有红 + 绿称为双基 色屏，若只有一种颜色如红色或黄色则称为 单色显示屏，单色显示屏以播放纯文字内容 为主，双基色则以文字 + 图案 + 动画为主， 全彩屏则以播发视频信号为主。
7.对比度 对比度:在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值。 对比度＝发光时的亮度 （发光亮度）/不发光时的亮度（反射亮度）
39
8.白平衡 白色可由RGB三色按比例混合而成, RGB所占比例为3:6:1
（精确比3.0：5.9：1.1）。
40 色谱图
9.像素失控率 像素失控率: 是指显示屏的最小成像单元（像素）工作不正常（失控)所
34
2.分辨率 模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高，造价
也就越昂贵。
16*8
32*16
16*16
16*16
35
密度density (点数)
8—防止沉默的影响
14
LED类型
主要分为三大类：插件、贴片、点阵模块 插件型灯珠主要应用在户外显示屏。 具体规格有：椭圆形546、346、246、146及食人鱼等 贴片型灯珠应用可分为户内显示屏、户外显示屏两大类。 一类为常规（户内显示屏）贴片灯珠,如3528、5050、2121、0805、1515等 二类为户外显示屏灯珠，超高型2727、1921、3535、5050等 点阵模块：常规F3、F3.75、F5
单位面积上像素点的数量(单位：点/m2)。点数同点间距存在一定计算关系， 计算公式是：密度=1÷像素中心距2 LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。

LED显示屏培训资料

LED显示屏培训资料

感谢您的观看
THANKS
案例五：体育场馆用屏的应用
总结词
LED体育场馆用屏可以用于体育比赛、文 艺演出等大型活动，为观众提供更为清晰 、直观的信息展示。
详细描述
LED体育场馆用屏通常用于体育比赛、文 艺演出等大型活动，能够通过高清晰度、 高色彩还原度的画面呈现出比赛或演出的 细节和精彩瞬间，为观众提供更为清晰、 直观的信息展示。同时，其具有高亮度、 高可靠性等特点，能够在较为恶劣的环境 下稳定运行。
应用越来越广泛。
节能环保与低功耗设计
随着节能环保意识的提高，LED 显示屏的节能性能越来越受到重 视。低功耗设计有助于减少能源
消耗和环境污染。
LED显示屏的发光效率不断提高 ，同时也在积极开发新型的发光 器件，如GaN、GaAs等，以提
高发光效率和稳定性。
环保材料的使用也是LED显示屏 的一个重要趋势，使用环保材料 有助于减少对环境的负面影响。
安装方式
LED显示屏的安装方式可分为壁挂式、吊装式、嵌入式等，根据应用场景和 空间要求选择合适的安装方式。
安装步骤
LED显示屏的安装步骤包括确定安装位置、安装硬件设备、连接电源线、固定 LED显示屏等。
LED显示屏的调试与校准
调试步骤
LED显示屏的调试步骤包括连接控制电脑、设置显示参数、测试显示效果等。
LED显示屏的拼接技术也得到了不断改进，无缝拼接成为行业追求的目标之一。
智能化与网络化
智能化是LED显示屏的另一个 重要趋势，包括控制系统智能 化、显示效果智能化和操作智
能化等方面。
网络化使得LED显示屏可以方 便地与计算机、网络等其他设 备连接，实现信息的远程传输
和控制。
LED显示屏的无线传输技术也 得到了快速发展，无线传输的

LED显示屏培训资料

LED显示屏培训资料

精品文档
2.箱体图片
简易箱体
密封箱体/防水箱体
精品文档
密封/防水箱体内部结构图
①电源 ②风扇 ③接收卡 ④电源航空插头 ⑤网线航空插头
精品文档
户内密封箱体 户外防水箱体
吊装箱体
鹰爪锁扣
精品文档
球场屏箱体
精品文档
网格屏
窗 帘 屏
精品文档
喷绘屏
精品文档
租赁箱体
异形箱体
精品文档
互动地砖
精品文档
比较: 静态驱动不需要行控制电路，成本较高、但显示效果好、稳定性好、亮度损失较小 等；扫描驱动它需要行控制电路，但成本低，显示效果差,稳定性较差,亮度损
失较 大等。扫描又分为1/32扫、1/16扫、1/8扫、1/4扫、1/2扫。通常室内采用
1/4-1/32，室外一般采用1/8-1/2或静态。
精品文档
精品文档
2.分辨率
模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高， 造价也就越昂贵。
16*8
32*16
16*16
16*16
精品文档
3.亮度 (Luminance)
亮度: 在给定方向上,每单位面积上的发光强度 亮度的单位是cd/m2。
户内P4三合一全彩模组
1.5*1.5 mm表面贴装发光二极管 发光颜色:全彩色 常用于户内全彩屏 P2.5以下规格
精品文档
户内P2三合一全彩模组
6.LED选择
目前,LED芯片主要生产厂商有日本日亚,美国CREE,台湾晶元,杭州士兰，华 灿，三安等.
序号

LED显示屏培训资料教程2

LED显示屏培训资料教程2

LED显示屏培训资料教程2LED显示屏已经成为现代大型室内和室外显示器的主要选择。

LED显示屏的使用范围越来越广泛，主要用于大型商场、体育馆、会议中心、表演场所、车站和机场等地方。

然而，如果您没有足够的知识和技能，在安装和维护LED显示屏时就会遇到很大的困难。

这时，LED显示屏培训资料教程2成为了一种非常重要的资源。

LED显示屏培训资料教程2是有关如何安装、维护和操作LED显示屏的指南。

这份教程可以帮助您解决问题，让您更深入地了解LED显示屏。

以下是这份教程的内容：1. LED显示屏的介绍：本章介绍了LED显示屏所涉及的基础知识，包括LED显示屏的类型、工作原理以及与它相关的一些常见的技术术语。

2. 安装和维护：本章讨论了如何安装和维护LED显示屏，包括设置显示屏的位置、挂载显示屏以及进行必要的维护。

3. 显示屏操作：本章将重点讨论LED显示屏如何正常工作以及如何进行必要的操作和监控。

在这个过程中，可以了解如何准确地设置显示屏的亮度、色彩和分辨率，以获得最佳的显示效果。

4. LED显示屏的故障解决：本章将介绍LED显示屏最常见的故障，并提供一些解决方案。

这些故障包括LED灯珠和控制器的故障以及其他相关因素。

5. 应用：本章将讨论LED显示屏的广泛应用，包括体育场馆、公共交通系统、商业广告牌、舞台演出和电子游戏等。

6. 行业发展趋势：本章将简要介绍LED显示屏的未来发展趋势和最新技术趋势。

这份LED显示屏培训资料教程2的内容详实，涵盖了LED显示屏的方方面面。

对于需要了解LED显示屏的人们来说，这是一份非常有用的技术文档。

如果您正在考虑在商业或个人项目中使用LED显示屏，这份教程将提供您必要的知识和技能。

此外，如果您需要安装、维护或修复LED显示屏，那么这份教程将是您最可靠的伴侣。

总之，由于LED显示屏已成为现代大型室内和室外显示器的主要选择，了解其运作和相关技术已成为必要的知识和技能。

这份LED显示屏培训资料教程2将帮助您掌握这些知识和技能，并成为您取得成功必要的工具和资源。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

LED显示屏,LED大屏幕培训学习资料（三)屏体的制作一、条屏条屏是由一张一张的单元板组成的长方形屏体，一般用来显示文字信息，它可以显示从左至右，也能够显示从上到下的文字顺序．通用的以从左至右显示为多。

其中又分为单色、双色，室内、半户外等规格。

室内条屏用于光线较暗的地方，如机场、车站、医院、银行等企事业单位的候客或办事大厅进行文字信息发布；半户外条屏多用于公车、房屋走廊、大厅、酒吧等光线较亮的场合。

完整的一个条屏应包括显示屏体，电源，控制卡和边框。

单元板：显示单元板最常见的规格有：Φ 5（244*488、122*488），Φ 3.7（152*304、76*304）几种，具体规格见室内单、双色屏报价表。

点阵模块：规格上分为788( Φ1.9) 、1388( Φ3.0 )、1588( Φ3.7) 、1988( Φ4.8 )、2388( Φ5.0 )这几种，常用的以1388、1588和2388为多，还可分为普亮、高亮和超高亮几种规格。

边框：条屏边框的厚度：小屏边框（屏体只显示一行字的谓之为小屏）是20mm；大屏边框：（屏体可以显示两行字以上的谓之为大屏）是36mm。

大屏边框为￥100.00元／米；小屏边框为￥85.00元／米，边框转角为￥8.00元／个．电源：显示屏常用的是5V30A的电源，它的功率为5V*30A＝150W，一张Φ5的单元板的功耗为25W，则一个电源理论上可以带动6张单元板，为显示屏体安全起见，我们一般是一个电源带5张单元板．Φ 3.7规格的也可按此计算。

如何计算客户要求的条屏产品：以客户要求尺寸0.3*1.5 (单位为m )条屏为例计算如下：针对此尺寸，以Φ 5单元板拼接比较接近要求，用三张Φ 5单元板．则显示净尺寸为0.244*1.464，边框厚度为72mm （大屏边框），则可算出条屏总尺寸为0.316*1.536．可很好地满足客户的需求。

其它规格的产品也是按照此种方法计算出来。

二、户内、户外显示屏单灯单灯即LED发光二极管，是组成LED显示屏的基本单位，它有正圆椭圆、有色无色、透明无色、有卡无卡、有帽无帽、闪色等等之分。

用于各种指示、显示、装饰、背光、照明和灯饰等场合。

显示屏用的单灯红绿蓝比例为1 ∶ 2 ∶ 0.38时白平衡效果为最好（另:红色+绿色=黄色显示）。

显示屏显示屏，是用来显示文字，图像，动画等等信息的大型屏体。

它也分为室内，户外两种规格，包括单、双色，全彩三种。

其中室内屏类型有点阵单、双色屏，表贴全彩屏，全彩幕墙屏三种；户外屏有单、双色半户外屏，户外单色，双色，全彩屏之分。

示屏和条屏的组成一样，是由单元箱体一个一个组装而成的，但它要比条屏复杂得多，其中箱体又由一个个的模组拼成。

一个完整的显示屏由单元箱体、后盖、风扇、电源、控制卡、联接Ｕ型架这几个器件组成，其中后盖和电源是全彩箱体出厂时已配置好的，单、双色箱体配置后盖则需按客户要求。

驱动方式：扫描能减少芯片数量，降低功耗，同时屏体亮度也会降低，静态驱动则刚好相反。

一般户外屏以静态驱动和1/4扫描为多，室内屏则以1/8和1/16扫描为主。

显示屏中灯的功耗、亮度计算：功率：一颗灯功率5V20mA=0.1W，则全彩屏3906点静态两红一纯绿一蓝１个平方的理论峰值功耗为：3906*4*0.1=1.56KW,如果是1/4、1/8、1/16扫描的还要在总功率基础上分别除掉4、8、16才得出屏体消耗功率，再在得出的功率上计算出所需的电源个数（一个电源功率为150W）。

亮度：屏体整体亮度由单颗灯的亮度整合起来，举例如下：3906点2R1PG1B(1/4扫描)户外全彩屏，大连路美管芯，其中红管发光亮度为800mcd，绿管发光亮度为2300mcd，蓝管发光亮度为350mcd，由此可计算一个平方理论亮度为（800*2+2300+350）*3906/1000/4=4150cd。

控制卡：条屏和单双色屏一般用异步卡控制，全彩显示屏则通用灰度同步控制卡。

I型卡：条屏用；Ⅱ型卡：单、双色屏用；带灰度卡：全彩屏用。

详细资料可在相关控制卡专业生产厂家了解到。

在LED行业中,点数(即像素点)与点间距对应关系如下:PH4=62500点 PH4.7=44300点PH6=27800点 PH8 =15625点PH10=10000点 PH11.5=7500点PH12=6400点 PH12.5=6400点PH16=3906点 PH20=2500点PH25=1600点 PH31.25=1024点PH37.5=711点 PH40=625点PH45=495点 P50=400点LED各发光管波长范围:红色: 625-630nm黄绿色: 568-572nm纯绿色: 520-530nm蓝色: 460-470nm黄色: 585-590nm此外，室内显示屏（幕墙屏）是由灯板直接安装在墙壁上，不带箱体。

显示屏的设计与选择1．显示屏的尺寸设计在设计屏体大小时,有三个重要的因素:(1) 显示内容的需要；(2) 场地空间条件；(3) 显示屏单元模板尺寸（室内屏）或象素大小（户外屏）。

2．耗电与电源要求显示屏的耗电量分为平均耗电量和最大耗电量。

平均耗电量又称工作电量，是平时实际耗电量。

最大耗电量是启动时或全亮等极端情况时的耗电量，最大耗电量是交流电供电（线径，开关等）必须考虑的要素。

平均耗电量一般为最大耗电量的1/3。

显示屏属大型精密电子设备，为了安全使用及可*工作，其AC220V 电源输入端或与其相连计算机的AC220V 电源输入端必须接地。

注：计算机的AC220V 电源输入接地端已与计算机机壳相连。

3．户外屏应考虑的问题户外屏的主要问题如下:（1）显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；（2）显示屏可能会受到雷电引起的强电强磁袭击；（3）环境温度变化极大。

显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；（4）受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。

针对以上特殊要求，户外显示屏必须做到：（1）屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；（2）在显示屏及建筑物上安装避雷装置。

显示屏主体和外壳保持良好接地，接地电阻小于3 欧姆，使雷电引起的大电流及时泄放；（3）安装通风设备降温，使屏体内部温度在-10℃～40℃之间。

屏体背后上方安装轴流风机，排出热量；（4）选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

；（5）为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；（6）显示介质选用新型广视角管，视角宽阔，色彩纯正，一致协调,寿命超过10万小时。

显示介质的外封装为目前最流行的带遮沿方形筒体，硅胶密封，无金属化装配；其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路“五防”特点。

常见问题解答1．考虑用户场地所能允许的屏体面积的因素有哪些？（1）有效视距与实际场地尺寸的关系；（2）像素尺寸与分辩率；（3）单元为基数的面积估计；（4）屏体机械安装及维护操作空间；（5）屏体倾角对距离的影响。

2．用户需要的播放效果有哪些？（1）文字显示：视其文字尺寸及分辩需求而定；（2）普通视频显示：320×240 点阵；（3）数字标准DVD 显示：≥640×480 点阵；（4）完整计算机视频：≥800×600 点阵；3．环境亮度对于屏体有哪些亮度要求？一般亮度要求如下：（1）室内：>800CD/M2（2）半室内：>2000CD/M2（3）户外（坐南朝北）：>4000CD/M2（4）户外（坐北朝南）：>8000CD/M24．红绿蓝在白色构成方面有什么样的亮度要求？红、绿、蓝在白色的成色方面贡献是不一样的。

其根本原因是由于人类眼睛的视网膜对于不同波长的光感觉不同而造成的。

经过大量的实验检验得到以下大约比例，供参考设计：简单红绿蓝亮度比为：3：6：1精确红绿蓝亮度比为：3.0：5.9：1.15．为什么高档全彩显示屏要用纯绿管？在实际LED 显示屏生产时，应选择发光效率高而又能获得显色丰富鲜艳的三基色 LED 灯管，以使在色度图中的色三角形面积尽可能在且*近舌形谱色曲线，来满足丰富的彩色和发出足够的亮度而舌形曲线顶尖为515nm 波长光，所以高档LED 显示屏选用波长接近于515nm 的纯绿色光LED 管，例如选用520nm、525nm 或530nm 波长光的LED 灯管。

6．在明确亮度及点密度的要求条件下，如何计算机单管的亮度？计算方法如下：（以两红、一绿、一蓝为例）红色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.3÷2绿色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.6蓝色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.1例如：每平米2500 点密度，2R1G1B，每平米亮度要求为5000 CD/M2，则：红色LED 灯亮度为：5000÷2500×0.3÷2=0.3绿色LED 灯亮度为：5000÷2500×0.6÷2=1.2蓝色LED 灯亮度为：5000÷2500×0.1=0.2每像素点的亮度为：0.3×2+1.2+0.2=2.0 CD7．为什么选用DVI 显示接口标准？（1） DVI 显示卡接口是符合计算机国际标准的显示接口；（2）无需打开机箱，即可方便安装；（3）显存高，动态画面显示能力强；（4）软硬件兼容能力强；5）支持所有操作系统及应用软件，显示灵活方便；（6）大批量生产，成本低，维护方便。

8．显示屏能不能用笔记本控制，为什么？不能。

笔记本电脑的显卡是内置的，无法实现与控制系统的连接，目前京东方有一款笔记本现在带DVI接口，可以实现笔记本控制。

9．全彩屏使用日亚管与使用国产管除价格外有哪些区别？（1）管芯：日亚公司自主生产管芯，国产管一般使用美国或台湾公司的管芯；（2）封装：日亚公司自主封装，国内无生产工厂，国产管封装厂家较多；（3）一致性：日亚管同批管芯波长相差较小，一致性好，国产管一致性相对较差；（4）使用寿命：日亚管使用寿命相对较长，国产管衰减比较严重；10．室内模块全彩屏与贴片全彩屏有什么区别？（1）发光部分：模块全彩屏的显示模块一般为黄绿的，纯绿的模块价格较贵；贴片全彩屏一般使用纯绿管芯；（2）显示效果：模块全彩屏像素点视觉感觉较粗，亮度较低，容易有马赛克现象；贴片全彩屏一致性较好，亮度较高；（3）维护：模块全彩不易维护，整块模块更换成本较高；贴片全彩易维护，可进行单灯维修更换；11．户外屏能不能用表贴LED，为什么？不能。
