常用称重传感器参数说明

称重传感器指标
摘要：
一、称重传感器的简介
二、称重传感器的分类
三、称重传感器的性能指标
1.线性度
2.灵敏度
3.迟滞
4.温度漂移
5.蠕变
四、称重传感器的应用领域
正文：
称重传感器是一种将质量变化转换为电信号输出的传感器，广泛应用于各种需要测量重量的场合，如工业生产、医疗设备、科研实验等。

称重传感器主要分为电阻应变式、电容式、电磁式、光纤式等几种类型。

不同类型的传感器各有其特点和适用范围，用户可以根据实际需求选择合适的传感器。

在评价称重传感器的性能时，通常关注以下几个指标：
1.线性度：线性度是衡量传感器输出信号与输入信号之间关系的指标，理想情况下应接近1。

线性度越高，传感器的测量精度越高。

2.灵敏度：灵敏度表示单位质量变化引起的传感器输出电压变化，单位为
mV/V。

灵敏度越高，传感器对质量变化的反应越快。

3.迟滞：迟滞是指在相同输入信号下，传感器输出信号的波动范围。

迟滞越小，传感器的稳定性越好。

4.温度漂移：温度漂移是指传感器在不同温度下输出信号的变化。

温度漂移越小，传感器在不同温度环境下的稳定性越好。

5.蠕变：蠕变是指在长时间内，传感器输出信号随时间而产生的变化。

蠕变越小，传感器的使用寿命越长。

称重传感器广泛应用于各种领域，如工业生产中的物料称重、医疗设备中的体重秤、科研实验中的质量测量等。

称重传感器常用技术参数1. 承重范围（Rated Load Range）：指称重传感器能够承受的最大重量，通常以公斤（kg）或吨（t）为单位。

不同的应用场景有不同的要求，选择合适的承重范围是非常重要的。

2. 灵敏度（Sensitivity）：指称重传感器输出信号的变化与输入负荷变化之间的关系，通常以每个单位负荷变化导致的电压、电流或频率变化计算。

灵敏度越高，称重传感器能够更准确地测量小负荷变化。

3. 偏移（Offset）：指在称重传感器未受到任何负荷时的输出信号。

传感器的输出信号应为零，但由于各种因素（如器件本身的固有偏移），可能会存在一个偏移值。

偏移值可以通过校准来调整，以确保传感器输出的准确性。

4. 归零（Zero Balance）：指在称重传感器受到满量程负荷之后，解除负荷后的输出信号。

理想情况下，归零值应为零，但由于传感器在负荷过程中可能会发生不可避免的畸变，归零值可以根据需要进行精确调整。

5. 线性度（Linearity）：指称重传感器输出信号与输入负荷之间的最大偏差。

线性度越高，表示传感器的输出信号与输入负荷之间的关系越准确。

6. 公差（Tolerance）：指称重传感器的输出信号与其标定值之间的误差。

公差的大小直接影响传感器的准确性和可靠性。

7. 重复性（Repeatability）：指称重传感器在多次使用时，对相同负荷的测量结果的一致性。

重复性好的传感器能够以较高的精度重复测量相同负荷。

8. 温度影响（Temperature Effect）：指称重传感器的性能参数对温度变化的敏感程度。

温度会对传感器的性能产生影响，这些影响可能包括传感器输出信号的漂移、灵敏度的变化等。

9. 防护等级（Protection Level）：指称重传感器的防尘、防水等能力。

根据不同的应用场景，可以选择不同防护等级的传感器。

10. 使用环境要求（Environmental requirements）：称重传感器通常要求在特定的环境条件下工作，如温度范围、湿度范围等。

称重传感器常用技术参数大全1. 额定负荷：称重传感器的额定负荷是指传感器能够稳定工作的最大重量或负荷。

常见的额定负荷有1kg、10kg、100kg、1000kg等不同的规格。

2.精确度：精确度是称重传感器测量数据与实际值之间的偏差。

它通常以百分比或小数来表示。

例如，精确度为0.1%表示称重传感器的测量结果与实际值之间的误差不超过0.1%。

3. 分辨率：分辨率是指称重传感器能够分辨的最小重量变化。

它是通过测量范围除以最小变化值来计算的。

例如，如果一个称重传感器的测量范围为100kg，最小变化为0.1kg，则它的分辨率为0.1kg。

4.零点漂移：零点漂移是指称重传感器输出信号在没有施加负荷时的变化。

它可能是由于环境温度、长期使用等因素引起的。

小的零点漂移可以提高称重传感器的稳定性和准确性。

5.频率响应：频率响应是指称重传感器对输入信号频率的响应能力。

它通常以Hz为单位来表示。

频率响应较高的称重传感器可以更准确地测量快速变化的负荷。

6.工作温度范围：工作温度范围是指称重传感器正常工作的温度范围。

它可以从低温到高温，例如-20℃至+80℃。

7.线性度：线性度是指称重传感器输出信号与施加负荷之间的线性关系。

线性度越高，称重传感器输出信号与负荷之间的关系越准确。

8.防护等级：防护等级是指称重传感器对外部环境的保护能力。

它通常由IP加一个两位数来表示，例如IP67、IP67表示称重传感器对固体物体和液体的防护能力较强。

9.输出信号：输出信号是称重传感器将测量结果转换成电信号输出的形式。

常见的输出信号有模拟信号、数字信号和脉冲信号等。

10.脱机传输和存储：有些称重传感器具有脱机传输和存储功能，可以将测量数据保存在传感器中，并在需要时通过无线传输或USB接口等方式传输到计算机中进行分析和处理。

以上是一些常用的称重传感器的技术参数，根据不同的使用场景和需求，还有许多其他的技术参数可以进行选择和定制。

单剪切梁式称重传感器技术参数解释嘿，咱今儿个就来聊聊单剪切梁式称重传感器的技术参数，这可真是个有意思的玩意儿呢！先来说说量程吧，这就好比是一个人的力气大小，它能承受的重量范围就是它的量程啦。

要是给它超出量程的重量，那它可就“吃不消”啦，说不定还会闹脾气罢工呢！所以啊，咱得根据实际需要，选好合适量程的称重传感器，不然可就没法好好工作咯。

灵敏度呢，就像是人的反应速度一样。

灵敏度高的称重传感器，稍微有点重量变化就能快速感知到，就像那些眼尖的人，一点点小动静都能察觉。

而灵敏度低的呢，可能就没那么灵敏啦，得等重量变化比较大了才会有反应。

这要是在一些要求高精度的场合，可就不太行了哟。

非线性误差，这个可有点头疼呢！就好比你走路，本应该走直线，结果却七拐八拐的，这走的路就不那么准确啦。

称重传感器要是有较大的非线性误差，那称出来的重量可就没那么靠谱咯，说不定会让你产生错觉呢。

重复性呢，就像是你每天走同一段路，每次走的路线都差不多。

一个好的称重传感器，重复性应该很好，每次称出来的结果都应该比较接近，这样我们才能放心地使用它呀。

滞后性呢，就像是你回忆一件事情，有时候会有点模糊，不太确定。

称重传感器也会有这样的情况，当重量增加和减少时，它的反应可能会有点不一样，这可就需要我们注意啦。

温度补偿呢，这就好比人在不同的温度环境下需要调整穿着一样。

称重传感器在不同温度下性能也可能会受到影响，有了温度补偿，就能让它在各种温度下都能比较准确地工作啦，不至于“热晕”或者“冻僵”咯。

还有蠕变呀，这就像是一个人长时间保持一个姿势会有点累一样。

称重传感器长时间承受一个重量，可能也会有点“累”，性能会发生一些变化呢。

这些技术参数可都重要得很呢！就像一部机器的各个零部件，每个都有自己的作用，缺了谁都不行。

咱在选择单剪切梁式称重传感器的时候，可得把这些参数都搞清楚，选一个最合适的，这样才能让它在我们的工作和生活中发挥最大的作用呀！你说是不是呢？要是随便选一个，到时候出了问题，那可就麻烦啦！所以啊，咱可得认真对待这些技术参数，让它们为我们服务，而不是给我们添乱哟！。

hbm称重传感器说明书hlcHBM称重传感器说明书-HLC1. 引言HBM（Hottinger Baldwin Messtechnik）作为一家领先的测量技术和传感器制造商，致力于为客户提供高质量的产品和解决方案。

HLC系列称重传感器是我们最新推出的一款产品，具有广泛的应用领域和卓越的性能。

本说明书将介绍HLC传感器的技术参数、安装方法、操作指南以及维护要求，帮助用户更好地了解和使用该产品。

2. 技术参数HLC传感器基于应变片测量原理，采用先进的微机电系统（MEMS）技术，具有以下技术参数：- 额定负荷范围：0-1000kg- 精度等级：C3- 输出信号：0-10V- 工作温度范围：-20℃至+80℃- 防护等级：IP67- 材料：不锈钢3. 安装方法为确保HLC传感器的准确测量和长期稳定性，安装过程应严格按照以下步骤进行：1. 安装平台：选择坚固平整的安装平台，确保传感器可以正确固定。

2. 固定传感器：将传感器的底部与安装平台紧密连接，使用适当的螺栓将其固定。

3. 连接导线：根据传感器上的标识，将导线正确连接至电源和信号采集设备。

4. 校准传感器：在安装完成后，进行传感器的校准以确保测量准确性。

4. 操作指南HLC传感器的操作非常简单，用户只需按照以下步骤进行，即可进行准确测量：1. 电源接通：将电源接通至传感器，并确保电源稳定。

2. 开始测量：当传感器连接至电源后，即可开启测量设备，开始进行称重测量。

3. 结果读取：根据传感器输出的信号，通过相应的数据采集设备，读取测量结果。

5. 维护要求为保持HLC传感器的正常运行和延长其使用寿命，用户需要注意以下维护要求：1. 定期校准：为确保测量的准确性，建议定期对传感器进行校准。

校准频率视具体应用场景而定。

2. 清洁保养：传感器应保持干燥清洁，避免灰尘、污垢或液体的接触。

可以使用软布轻轻擦拭传感器表面。

3. 避免超载：应根据传感器的额定负荷范围合理安排使用，避免超过其可承受范围的负荷。

称重传感器的灵敏度是什么意思
我们在选择称重传感器时，传感器的说明书会有很多参数向我们说明这种传感器的性能指，其中的抗干扰的，受温度漂移影响的。

还有精度的。

其中有一个参数叫灵敏度，它一般是向如下这么标注的：
灵敏度2±0.002(mv/v)
这个灵敏度是什么意思呢？这是传器的一个重要性能指标，当然其它指标也很重要，但在我们选择传感器要使用时，这个指标会直接影响到使用。

其实它的意思是，传感器在受到额定的拉力(如果满量程是200KG的，它的额定拉力就是200KG)做用下，在激励电压(也叫供桥电压，输入电压)是1v的情况下，它的两个输出端会有2mv的压力变化。

当然实际工作时激励电压会大于1v，一般为10v到12v。

如果一个200KG的传感器，它的灵敏度是2±0.002(mv/v)，它的激励电压是10v，那么在200KG拉力作用下，输出端的压力变化就是2*10=20mv。

我们在选择传感器的时候，往往是三个或四个同时并联使用的，必须要求每个传感器的灵敏度要相同才能同时使用。

如果不相同的会使整个秤不准，把一个东西放在同一个秤的不同地方会显示不同的重量。

如果在更换损坏的传感器时，也要找到灵敏度和量程相同的传感器，其它的指标可以忽略，只要这两项指标相同，就是不同厂家的传感器放在一起用也可以。

整理发布。

称重传感器指标称重传感器是一种用于测量物体重量的传感器，其性能指标对于确保测量的准确性和可靠性至关重要。

以下是一些常见的称重传感器指标：1. 量程：称重传感器的量程是指其能够测量的最大重量范围。

不同的称重传感器具有不同的量程范围，用户需要根据实际需求选择合适的传感器。

2. 精度：称重传感器的精度是指其测量结果与真实重量之间的误差。

精度通常以百分比或满量程的分数表示。

高精度的称重传感器可以提供更准确的测量结果。

3. 灵敏度：称重传感器的灵敏度是指其对重量变化的响应程度。

灵敏度通常以单位输入重量下的输出信号表示。

高灵敏度的称重传感器可以提供更精确的测量结果。

4. 线性度：称重传感器的线性度是指其输出信号与输入重量之间的线性关系。

线性度通常以满量程的百分比表示。

具有良好线性度的称重传感器可以提供更准确的测量结果。

5. 重复性：称重传感器的重复性是指在相同条件下多次测量同一重量时，其测量结果的一致性。

重复性通常以满量程的百分比表示。

具有良好重复性的称重传感器可以提供更可靠的测量结果。

6. 迟滞：称重传感器的迟滞是指在加载和卸载过程中，其输出信号的差异。

迟滞通常以满量程的百分比表示。

具有低迟滞的称重传感器可以提供更稳定的测量结果。

7. 温度系数：称重传感器的温度系数是指其输出信号随温度变化的程度。

温度系数通常以每摄氏度的满量程百分比表示。

具有低温度系数的称重传感器可以在不同的温度环境下提供更稳定的测量结果。

8. 过载能力：称重传感器的过载能力是指其在超过量程范围的情况下仍能正常工作的能力。

过载能力通常以满量程的百分比表示。

具有高过载能力的称重传感器可以在意外超载的情况下提供保护。

9. 零点漂移：称重传感器的零点漂移是指在没有重量加载的情况下，其输出信号随时间的变化。

零点漂移通常以每小时的满量程百分比表示。

具有低零点漂移的称重传感器可以提供更稳定的测量结果。

10. 频率响应：称重传感器的频率响应是指其对快速变化的重量信号的响应能力。

称重传感器的基本技术参数1. 额定载荷：传感器在规定技术指标范围内能够测量的最⼤轴向负荷。

在实际使⽤时，⼀般只⽤额定量程的1/3~2/3。

例如：500kg、10KN。

2. 允许使⽤负荷（安全过载）：称重传感器允许施加的最⼤轴向负荷，允许在⼀定范围内超负荷⼯作。

⼀般为额定载荷的120%~150%。

3. 极限负荷（极限过载）：称重传感器能承受的不使其丧失⼯作能⼒的最⼤轴向负荷。

即当⼯作负荷超过此值时，传感器将会受到损坏。

4. 灵敏度：输出增量与所施加的负荷增量之⽐。

通常每输⼊1V电压时的定输出的mV。

单位：mV/V。

以灵敏度2±0.002mV/V 为例说明，假如传感器在受到额定载荷满量程为200kg时，在激励电压（供桥电压）输⼊是1V的情况下，它的输出端会有2mV的电压变化。

当然在实际⼯作时激励电压会⼤于1VDC，⼀般为10~12VDC，此时假如激励电压为10V时，它的输出端电压变化就是2X10=20mV。

注：灵敏度是否⼀样，可以⽤万⽤表测量两根输出线之间的电阻进⾏⽐较。

5. ⾮线性：表征此传感器输出的电压信号与负荷之间对应关系的精确程度的参数。

理论上就是不符合胡克定律，称量函数不是⼀条线性直线，不成⽐例。

6. 重复性：重复性表征传感器在同⼀条件下，同⼀负荷反复施加时，其输出值是否能重复⼀致，这项特性更重要，更能反映传感器的品质。

国标对重复性的误差的表述：重复性误差可与⾮线性同时测定同⼀试验点上3次测量的实际输出信号值之间的最⼤差值（mV）。

7. 滞后：滞后的通俗意思是：逐级施加负荷再依次卸下负荷时，对应每⼀级负荷，理想情况下应有⼀样的读数，但事实上不⼀致，这不⼀致的程度⽤滞后误差这⼀指标来表⽰。

国标中是这样来计算滞后误差的：同⼀试验点上3次上⾏程实际输出信号值的算数平均值与3次下⾏程实际输出信号值的算术平均之间的最⼤差值（mV）。

8. 蠕变和蠕变恢复：要求从两个⽅⾯检验传感器的蠕变误差：其⼀是蠕变：在5~10秒时间⽆冲击地加上额定负荷，在加荷后5~10秒读数，然后在30分钟内按⼀定的时间间隔依次记下输出值。

南创电子销售工程三部事业部使用资料MT1260-100kg 称重传感器产品描述：产品品牌：瑞士梅特勒托利多称重传感器产品名称：MT1260-100kg 称重传感器参数指标：额定容量kg 3，5，7，10，15，20，30灵敏度mV/V 2±10%精度等级OIML R60C3零点输出%R.O.≤±10温度补偿范围℃-10～+40工作温度范围℃-20～+65输入阻抗Ω410±10输出阻抗Ω350±1绝缘电阻MΩ≥5000（直流50V ）建议激励电压V(DC/AC)5～15最大激励电压V(DC/AC)20安全过载%R.C.150极限过载%R.C.300防护等级IP67最大台面尺寸mm 350×350电缆长度m0.5MT1260-100kg 称重传感器具体型号量程：MT 系列传感器型号如下：MT1022-3单点式铝质弯曲梁传感器MT1022,容量3KG,1M 电缆MT1022-5单点式铝质弯曲梁传感器MT1022,容量5KG,1M 电缆MT1022-7单点式铝质弯曲梁传感器MT1022,容量7KG,1M 电缆MT1022-10单点式铝质弯曲梁传感器MT1022,容量10KG,1M 电缆MT1022-15单点式铝质弯曲梁传感器MT1022,容量15KG,1M 电缆MT1022-20单点式铝质弯曲梁传感器MT1022,容量20KG,1M 电缆MT1041-10单点式铝质弯曲梁传感器MT1041,容量10KG,2M 电缆MT1041-15单点式铝质弯曲梁传感器MT1041,容量15KG,2M 电缆MT1041-20单点式铝质弯曲梁传感器MT1041,容量20KG,2M 电缆MT1041-30单点式铝质弯曲梁传感器MT1041,容量30KG,2M 电缆MT1041-50单点式铝质弯曲梁传感器MT1041,容量50KG,2M 电缆MT1041-75单点式铝质弯曲梁传感器MT1041,容量75KG,2M 电缆MT1041-100单点式铝质弯曲梁传感器MT1041,容量100KG,2M 电缆MT1241-30单点式铝质弯曲梁传感器MT1241,容量30KG,2M 电缆MT1241-50单点式铝质弯曲梁传感器MT1241,容量50KG,2M 电缆•单点式传感器•获得荷兰NMI 颁发的OIML R60C3证书•防护等级IP67•四角偏差已补偿产品价格：人民币／元MT1241-100单点式铝质弯曲梁传感器MT1241,容量100KG,2M电缆MT1241-150单点式铝质弯曲梁传感器MT1241,容量150KG,2M电缆MT1241-200单点式铝质弯曲梁传感器MT1241,容量200KG,2M电缆MT1241-250单点式铝质弯曲梁传感器MT1241,容量250KG,2M电缆MT1260-50单点式铝质弯曲梁传感器MT1260,容量50KG,2M电缆MT1260-75单点式铝质弯曲梁传感器MT1260,容量75KG,2M电缆MT1260-100单点式铝质弯曲梁传感器MT1260,容量100KG,2M电缆MT1260-150单点式铝质弯曲梁传感器MT1260,容量150KG,2M电缆MT1260-200单点式铝质弯曲梁传感器MT1260,容量200KG,2M电缆MT1260-250单点式铝质弯曲梁传感器MT1260,容量250KG,2M电缆MT1260-300单点式铝质弯曲梁传感器MT1260,容量300KG,2M电缆MT1260-500单点式铝质弯曲梁传感器MT1260,容量500KG,2M电缆MT1260-635单点式铝质弯曲梁传感器MT1260,容量635KG,2M电缆MT1260-750单点式铝质弯曲梁传感器MT1260,容量750KG,2M电缆MT1260-100kg称重传感器产品特点：单点式传感器获得荷兰NMI颁发的OIML R60C3证书防护等级IP67四角偏差已补偿可用于计价秤、包装秤、过程称重设备等技术指标：额定容量kg50，75，100，150，200，250，300，500，635灵敏度mV/V2±10%精度等级OIML R60C3零点输出%R.O.≤±10温度补偿范围℃-10～+40工作温度范围℃-20～+65输入阻抗Ω410±10输出阻抗Ω350±1绝缘电阻MΩ≥5000（直流50V）建议激励电压V(DC/AC)5～15最大激励电压V(DC/AC)20安全过载%R.C.150极限过载%R.C.300防护等级IP67最大台面尺寸mm600×600电缆长度m2。

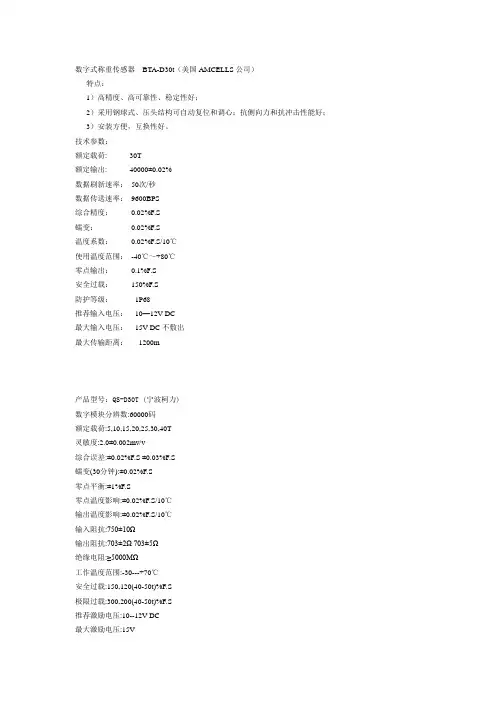

数字式称重传感器BTA-D30t（美国AMCELLS公司）特点：1）高精度、高可靠性、稳定性好；2）采用钢球式、压头结构可自动复位和调心；抗侧向力和抗冲击性能好；3）安装方便，互换性好。

技术参数：额定载荷: 30T额定输出: 40000±0.02%数据刷新速率：50次/秒数据传送速率：9600BPS综合精度：0.02%F.S蠕变：0.02%F.S温度系数：0.02%F.S/10℃使用温度范围：-40℃～+80℃零点输出：0.1%F.S安全过载：150%F.S防护等级：1P68推荐输入电压：10—12V DC最大输入电压：15V DC不敷出最大传输距离：1200m产品型号：QS-D30T (宁波柯力)数字模块分辨数:60000码额定载荷:5,10,15,20,25,30,40T灵敏度:2.0±0.002mv/v综合误差:±0.02%F.S ±0.03%F.S蠕变(30分钟):±0.02%F.S零点平衡:±1%F.S零点温度影响:±0.02%F.S/10℃输出温度影响:±0.02%F.S/10℃输入阻抗:750±10Ω输出阻抗:703±2Ω 703±5Ω绝缘电阻:≥5000MΩ工作温度范围:-30---+70℃安全过载:150,120(40-50t)%F.S极限过载:300,200(40-50t)%F.S推荐激励电压:10--12V DC最大激励电压:15V德国HBM-C16i数字式称重传感器的特点：额定负载：30 t精度等级：C3认证：OIML，NETP，GOS，PTB保护等级：IP68（IP69K）数字输出信号(RS-485/4-线)，信号传输距离不小于1000米。

自动复位和调心、有良好的抗侧向力。

简单安装IP68不锈钢材料，激光焊接按照OIML R60最大到3000d分度按照EN 45 501符合电磁兼容要求防护等级达到IP68（1米水柱中测试100小时）和IP69K（高压水柱冲洗）水平抗疲劳强度不低于100万次。

常州长荣称重传感器说明书一、产品概述常州长荣称重传感器是一种高精度、高灵敏度的电子测量设备，主要用于测量物体的重量。

该传感器采用先进的电子称重技术，结合了微机控制和传感器技术，能够精确测量各种不同重量的物体。

本说明书将详细介绍传感器的特点、安装方法、使用注意事项等。

二、产品特点1.高精度：传感器的精度高达0.1毫克，能够有效保证测量结果的准确性。

2.高灵敏度：传感器对重量的变化非常敏感，能够及时反映物体的重量变化。

3.快速响应：传感器具有快速响应的特点，能够实时测量物体的重量并快速反馈结果。

4.高稳定性：传感器采用了先进的抗干扰技术，能够有效抵御外界干扰，保证测量结果的稳定性。

5.易安装：传感器的安装非常简便，只需将其固定在测量物体下方即可。

三、安装方法1.在安装传感器之前，请先确认所安装的测量平台是否平整、牢固，以确保测量的准确性。

2.将传感器的底座固定在测量平台上，可使用螺丝或胶水固定。

3.将传感器的感应区域与测量物体的接触面对齐，并确保接触面光滑、无异物，以避免影响测量结果。

4.连接传感器的输出端与计算机或显示屏等设备，确保传感器能够将测量结果快速传输。

四、使用注意事项1.请勿将传感器暴露在潮湿、高温或易燃环境中，以免影响传感器的性能和寿命。

2.在使用传感器时，应尽量避免重物的剧烈碰撞，以免损坏传感器。

3.请勿在正常使用中拆卸传感器的外壳，以免影响传感器的正常工作。

4.在使用传感器前，请先进行校准，以确保测量结果的准确性。

五、维护保养1.传感器应定期进行清洁，以保持传感器的表面清洁，避免灰尘或杂质进入传感器内部。

2.如发现传感器表面有划伤或磨损，请及时更换或维修。

3.在传感器长时间不使用时，请将其存放在干燥、通风的环境中，以延长传感器的寿命。

六、售后服务七、注意事项传感器仅适用于测量物体的重量，不可用于其他用途。

在使用过程中，请遵守相关安全规定，确保人身安全。

八、本说明书解释权归常州长荣公司所有。

阅读使人充实，会谈使人敏捷，写作使人精确。

有勇气承担命运这才是英雄好汉。

一、概况特性1.概述➢工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

➢HV01型重量变送器是我公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的产品。

HV01型重量变送器可通过内部拔动开关，选择传感器的供桥电源为12V直流或5V直流供电。

还可以通过内部跳线选择三档不同的放大倍数以适应不同输出灵敏度的传感器。

2.主要特点➢（长）6.4cm*（宽）5.8cm*（高）3.4cm小尺寸；➢模拟输出类型可选电流4～20mA输出或电压0～5V、10V输出；➢传感器激励电压可选直流12V或直流5V供电；➢三档放大倍数范围可选择。

3.技术指标➢传感器激励电压：直流12V或5V驱动1只≥300 Ω模拟式传感器；➢放大倍数: 200～2000倍、400～4000倍或600～6000倍；➢电流输出：负载电阻≤500Ω，电压输出：负载电阻≥10,000Ω；➢综合精度：1%FS；4.电源➢重量变送器的电源电压范围：直流15-24V，最大功耗1.5瓦。

➢重量变送器不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。

二、安装与接线1.外形尺寸Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC2. 系统接线图Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC3. 传感器接线将传感器从右侧穿入重量变送器内部，按照上图标识连接。

目录一、概况特性 (1)1.概述2.主要特点3.技术指标4.电源5.温度和湿度二、安装与接线 (2)1.外形尺寸2.系统接线图3.传感器接线4.电源及模拟量输出的接线三、调试方法 (4)1.电流输出（4～20mA）调整2.电压输出（0～5V或0～10V）调整，以0～10V为例3.放大倍数与调整范围关系四、使用注意事项 (5)一、概况特性1.概述工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们接口简单，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以应用十分广泛。

HV01型重量变送器是我公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的产品。

HV01型重量变送器可通过内部拔动开关，选择传感器的供桥电源为12V直流或5V直流供电。

还可以通过内部跳线选择三档不同的放大倍数以适应不同输出灵敏度的传感器。

2.主要特点（长）6.4cm*（宽）5.8cm*（高）3.4cm小尺寸；模拟输出类型可选电流4～20mA输出或电压0～5V、10V输出；传感器激励电压可选直流12V或直流5V供电；三档放大倍数范围可选择。

3.技术指标传感器激励电压：直流12V或5V驱动1只≥300 Ω模拟式传感器；放大倍数: 200～2000倍、400～4000倍或600～6000倍；电流输出：负载电阻≤500Ω，电压输出：负载电阻≥10,000Ω；综合精度：1%FS；4.电源重量变送器的电源电压范围：直流15-24V，最大功耗1.5瓦。

重量变送器不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。

5.温度和湿度使用温度为：-10℃~60℃，湿度为10％RH ~85％RH，无冷凝。

存贮温度为：-20℃~80℃，湿度为10％RH ~85％RH，无冷凝。

二、安装与接线1.外形尺寸Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC2. 系统接线图Iout Vout GND +24VGND 电压输出接线方法电压输出接地接地电源15-24VDCIout Vout GND +24VGND 电流输出接线方法电流输出接地接地电源15-24VDC3. 传感器接线将传感器从右侧穿入重量变送器内部，按照上图标识连接。

下面就一一介绍称重传感器种类，型号及适用范围，跟着小编一起来看看吧！（一）桥式结构传感器1、QS/QS-A称重传感器，适用于汽车衡、轨道衡、配料秤等。

型号有：QS-5t，QS-10t，QS-15t，QS-20t，QS-25t，QS-30t，QS-40t，QS-50t。

QS-A-5t，QS-A-10t，QS-A-15t，QS-A-20t，QS-A-25t，QS-A-30t，QS-A-40t，QS-A-50t。

2、QSB-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

型号有：QSB-A-10klb，QSB-A-20klb，QSB-A-25klb，QSB-A-40klb，QSB-A-50klb，QSB-A-60klb，QSB-A-75klb。

QSB-SS-10klb，QSB-SS-20klb，QSB-SS-25klb，QSB-SS-40klb，QSB--SS-50klb，QSB-SS-60klb，QSB-SS-75klb。

3、QSC-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

QSC-A-5klb，QSC-A-10klb，QSC-A-20klb，QSC-A-25klb，QSC-A-30klb，QSC-A-50klb，QSC-A-60klb，QSC-A-75klb，QSC-A-100klb。

QSC-SS-5klb，QSC-SS-10klb，QSC-SS-20klb，QSC-SS-25klb，QSC-SS-30klb，QSC-SS-50klb，QSC-SS-60klb，QSC-SS-75klb，QSC-SS-100klb。

4、QSF-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

型号有：QSF-A-2klb，QSF-A-2.5klb，QSF-A-3klb，QSF-A-5klb，QSF-A-10klb，QSF-A-25klb，QSF-A-35klb。

称重仪表参数摘要：1.称重仪表的概述2.称重仪表的参数分类3.常见称重仪表参数及其含义4.称重仪表参数的选择与应用正文：一、称重仪表的概述称重仪表是一种用于测量物体质量的仪器，广泛应用于工业、商业等领域。

它能够准确、快速地测量物体的重量，为生产、贸易等环节提供重要的数据支持。

二、称重仪表的参数分类称重仪表的参数主要分为以下几类：1.称量范围：又称量程，是指称重仪表能够测量的最大重量和最小重量之间的范围。

2.精度等级：又称准确度，是指称重仪表测量结果与真实值之间的误差范围。

3.分辨率：是指称重仪表能够显示的最小重量单位。

4.工作温度：是指称重仪表正常工作的环境温度范围。

5.输出接口：是指称重仪表提供数据输出的接口类型，如串口、以太网口等。

6.电源电压：是指称重仪表正常工作的电源电压范围。

三、常见称重仪表参数及其含义1.称量范围：例如，某称重仪表的称量范围为0-100t，表示该仪表能够测量的最大重量为100 吨，最小重量为0 吨。

2.精度等级：例如，某称重仪表的精度等级为0.5 级，表示该仪表测量结果与真实值之间的误差范围为±0.5%。

3.分辨率：例如，某称重仪表的分辨率为1kg，表示该仪表能够显示的最小重量单位为1 千克。

4.工作温度：例如，某称重仪表的工作温度范围为-10℃-50℃，表示该仪表在-10℃至50℃的环境温度下能正常工作。

5.输出接口：例如，某称重仪表的输出接口为串口，表示该仪表可以通过串口输出数据。

6.电源电压：例如，某称重仪表的电源电压范围为180-240V，表示该仪表在180-240V 的电源电压范围内能正常工作。

四、称重仪表参数的选择与应用在选择称重仪表时，需要根据实际应用场景和需求选择合适的参数。

例如，在工业生产场景中，通常需要选择称量范围较大、精度等级较高、输出接口丰富的称重仪表；在商业贸易领域，则需要选择分辨率较高、精度等级适中的称重仪表。

/ 称重传感器（电梯） LCZ-100
一、技术参数
1.应用范围：适合所有需要超载信号的活动轿厢（低）电梯，检测间隙5~20mm
2.灵敏度：＜0.5%
3.精度：1.0级
4.输出形式：继电器输出
5.工作环境温度：-10~55度
6.供电电源：DC24V
7.安装位置：电梯活动轿底
8.装机尺寸：24*70mm圆柱体
二、特点
1.非接触感应式工作方式自身无机械运动直接安装在电梯原超载开关处无需改
变电梯轿厢结构：
2.采用高积能强磁铁最大限度的提高系统抗干扰能力
3.带有自学习功能，指示灯能显示多种状态
4.具有轻载、满载、超载开关量输出
5.定位精度高，体积小，安装调试方便，性价比高。

称重传感器PST-A
简介
PST-A是一款专门用于测量重量的传感器。

这种传感器是目前市场上使用最广泛的称重传感器之一。

其设计简单而实用，适用于各种测量场景，并能对重量的小幅度变化做出响应。

结构和工作原理
PST-A传感器的结构很简单，由称重盘、弹簧、压力传感器等组成。

其工作原理是将作用在称重盘上的重量转化为弹簧的变形，弹簧的变形程度会影响到压力传感器的输出信号，由此得出测量值。

技术参数
•量程：0~5kg
•灵敏度：1 mV/V
•静态精度：±0.5%FS
•动态精度：±1%FS
应用领域
PST-A传感器广泛应用于各种需要进行重量测量的场合，比如：
1.工业生产线上的重量检测；
2.称重天平；
3.医疗设备中的重量监测等。

使用注意事项
1.在使用时，传感器应避免受到横向或涉水冲击等强烈外力的影响；
2.在安装或使用的过程中，应严格按照产品说明书进行操作；
3.需要进行定期校正以保证测量准确性；
4.需要定期清洁传感器表面，以去除灰尘、脏污等因素影响测量精度的
物质。

竞争对手
虽然PST-A是市场上使用广泛的重量传感器之一，但它也面临着来自其他竞争对手的竞争，比如：
1.压力传感器；
2.电容式传感器；
3.拉力传感器等。

这些竞争对手的设计理念和应用场景不同，因此在使用PST-A传感器之前应考虑其对应用场景的适用度。

总结
PST-A是一款基于弹簧变形原理的重量传感器，其设计简单，应用广泛。

在正确操作和定期保养的情况下，可以提供较高的测量准确度，为各种应用场景提供可靠的测量手段。
