称重传感器的常用材料

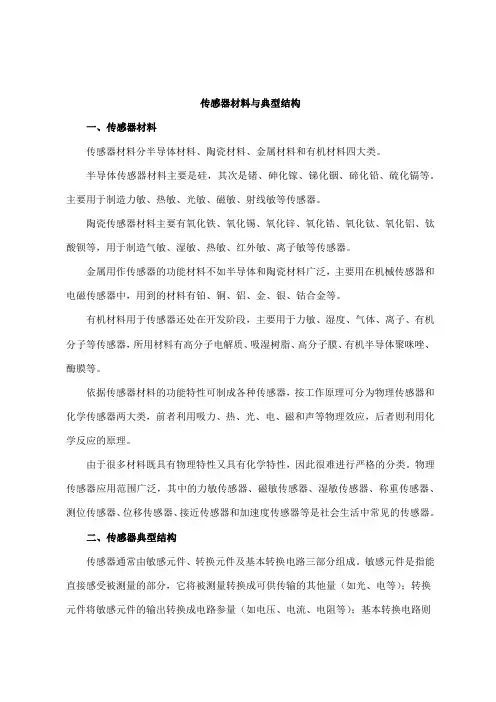

传感器材料与典型结构一、传感器材料传感器材料分半导体材料、陶瓷材料、金属材料和有机材料四大类。

半导体传感器材料主要是硅，其次是锗、砷化镓、锑化铟、碲化铅、硫化镉等。

主要用于制造力敏、热敏、光敏、磁敏、射线敏等传感器。

陶瓷传感器材料主要有氧化铁、氧化锡、氧化锌、氧化锆、氧化钛、氧化铝、钛酸钡等，用于制造气敏、湿敏、热敏、红外敏、离子敏等传感器。

金属用作传感器的功能材料不如半导体和陶瓷材料广泛，主要用在机械传感器和电磁传感器中，用到的材料有铂、铜、铝、金、银、钴合金等。

有机材料用于传感器还处在开发阶段，主要用于力敏、湿度、气体、离子、有机分子等传感器，所用材料有高分子电解质、吸湿树脂、高分子膜、有机半导体聚咪唑、酶膜等。

依据传感器材料的功能特性可制成各种传感器，按工作原理可分为物理传感器和化学传感器两大类，前者利用吸力、热、光、电、磁和声等物理效应，后者则利用化学反应的原理。

由于很多材料既具有物理特性又具有化学特性，因此很难进行严格的分类。

物理传感器应用范围广泛，其中的力敏传感器、磁敏传感器、湿敏传感器、称重传感器、测位传感器、位移传感器、接近传感器和加速度传感器等是社会生活中常见的传感器。

二、传感器典型结构传感器通常由敏感元件、转换元件及基本转换电路三部分组成。

敏感元件是指能直接感受被测量的部分，它将被测量转换成可供传输的其他量（如光、电等）；转换元件将敏感元件的输出转换成电路参量（如电压、电流、电阻等）；基本转换电路则将电路参量转换成便于测量的电量，它完成传感器与测量仪表之间的电路连接、信号放大与传输、阻抗匹配等。

图1是传感器的典型结构框图，人们通常只把传感器系统简化为敏感元件和转换元件两部分而忽略基本转换电路。

（一）敏感元件敏感元件是直接感受被测量，并按一定规律将其转换成同种或别种性质的输出量的元件。

敏感元件是传感器的核心元件，其性能（如灵敏度、精确度、抗干扰能力、可靠性、稳定性、时间漂移、温度漂移、响应时间等）在很大程度上决定了传感器的性能。

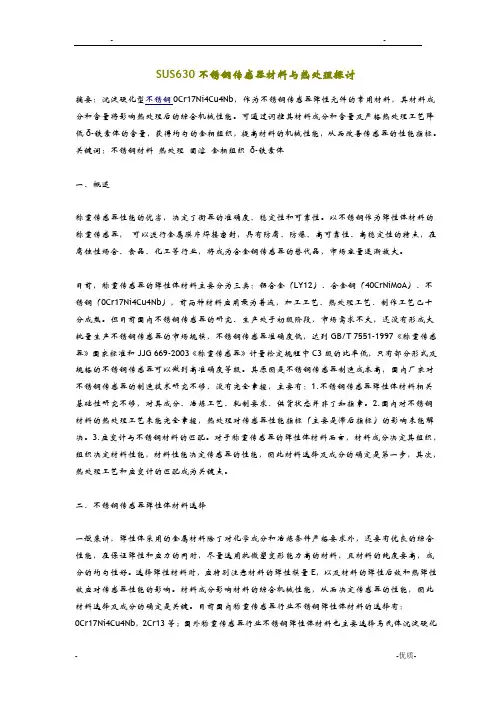

SUS630不锈钢传感器材料与热处理探讨摘要：沉淀硬化型不锈钢0Cr17Ni4Cu4Nb，作为不锈钢传感器弹性元件的常用材料，其材料成分和含量将影响热处理后的综合机械性能。

可通过调控其材料成分和含量及严格热处理工艺降低δ-铁素体的含量，获得均匀的金相组织，提高材料的机械性能，从而改善传感器的性能指标。

关键词：不锈钢材料热处理固溶金相组织δ-铁素体一、概述称重传感器性能的优劣，决定了衡器的准确度、稳定性和可靠性。

以不锈钢作为弹性体材料的称重传感器，可以进行金属膜片焊接密封，具有防腐、防爆、高可靠性、高稳定性的特点，在腐蚀性场合、食品、化工等行业，将成为合金钢传感器的替代品，市场容量逐渐放大。

目前，称重传感器的弹性体材料主要分为三类：铝合金（LY12）、合金钢（40CrNiMoA）、不锈钢（0Cr17Ni4Cu4Nb），前两种材料应用最为普遍，加工工艺、热处理工艺、制作工艺已十分成熟。

但目前国内不锈钢传感器的研究、生产处于初级阶段，市场需求不大，还没有形成大批量生产不锈钢传感器的市场规模，不锈钢传感器准确度低，达到GB/T 7551-1997《称重传感器》国家标准和JJG 669-2003《称重传感器》计量检定规程中C3级的比率低，只有部分形式及规格的不锈钢传感器可以做到高准确度等级。

其原因是不锈钢传感器制造成本高，国内厂家对不锈钢传感器的制造技术研究不够，没有完全掌握，主要有：1.不锈钢传感器弹性体材料相关基础性研究不够，对其成分、冶炼工艺、轧制要求、供货状态并非了如指掌。

2.国内对不锈钢材料的热处理工艺未能完全掌握，热处理对传感器性能指标（主要是滞后指标）的影响未能解决。

3.应变计与不锈钢材料的匹配。

对于称重传感器的弹性体材料而言，材料成分决定其组织，组织决定材料性能，材料性能决定传感器的性能，因此材料选择及成分的确定是第一步，其次，热处理工艺和应变计的匹配成为关键点。

二、不锈钢传感器弹性体材料选择一般来讲，弹性体采用的金属材料除了对化学成分和冶炼条件严格要求外，还要有优良的综合性能，在保证弹性和应力的同时，尽量选用抗微塑变形能力高的材料，且材料的纯度要高，成分的均匀性好。

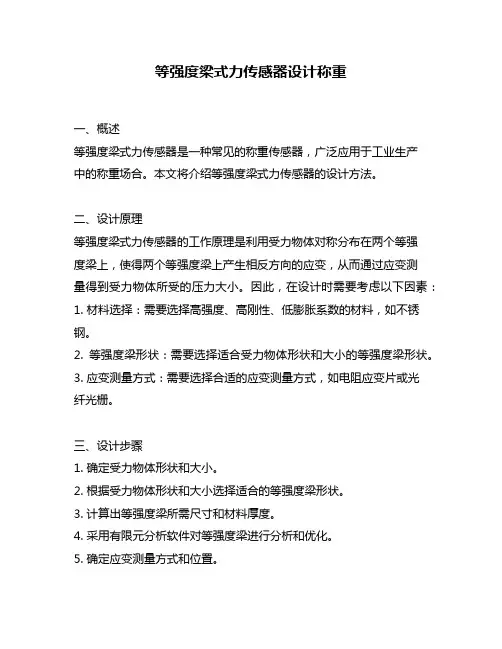

等强度梁式力传感器设计称重一、概述等强度梁式力传感器是一种常见的称重传感器，广泛应用于工业生产中的称重场合。

本文将介绍等强度梁式力传感器的设计方法。

二、设计原理等强度梁式力传感器的工作原理是利用受力物体对称分布在两个等强度梁上，使得两个等强度梁上产生相反方向的应变，从而通过应变测量得到受力物体所受的压力大小。

因此，在设计时需要考虑以下因素：1. 材料选择：需要选择高强度、高刚性、低膨胀系数的材料，如不锈钢。

2. 等强度梁形状：需要选择适合受力物体形状和大小的等强度梁形状。

3. 应变测量方式：需要选择合适的应变测量方式，如电阻应变片或光纤光栅。

三、设计步骤1. 确定受力物体形状和大小。

2. 根据受力物体形状和大小选择适合的等强度梁形状。

3. 计算出等强度梁所需尺寸和材料厚度。

4. 采用有限元分析软件对等强度梁进行分析和优化。

5. 确定应变测量方式和位置。

6. 设计电路，包括放大电路和滤波电路。

7. 制作样品并进行测试。

四、设计要点1. 等强度梁的形状应当尽量适合受力物体的形状和大小，以提高精度。

2. 应选择高精度、高灵敏度的应变测量方式，并保证其位置准确。

3. 电路设计要合理，保证信号放大和滤波的效果，提高精度和稳定性。

五、设计注意事项1. 在选择等强度梁形状时，要考虑到其制造难度和成本，并尽可能选择简单易制造的形状。

2. 应变测量时要注意温度补偿，以免温度变化对测量结果产生影响。

3. 电路设计时要注意抗干扰能力，避免外界干扰对信号产生影响。

六、总结等强度梁式力传感器是一种常见的称重传感器，在工业生产中有广泛应用。

在设计等强度梁式力传感器时需要考虑材料选择、等强度梁形状、应变测量方式等因素，并采用有限元分析软件进行分析和优化。

设计时需要注意选择合适的等强度梁形状、应变测量方式和电路设计，以提高精度和稳定性。

在实际制作中还需要注意制造难度、温度补偿和抗干扰能力等问题。

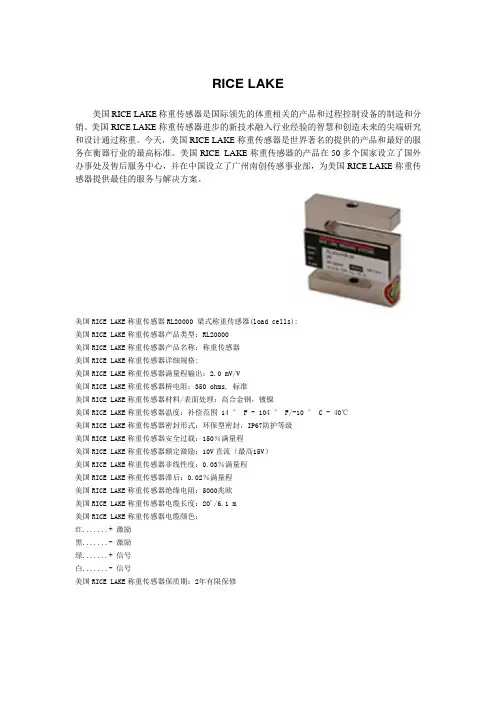

RICE LAKE美国RICE LAKE称重传感器是国际领先的体重相关的产品和过程控制设备的制造和分销。

美国RICE LAKE称重传感器进步的新技术融入行业经验的智慧和创造未来的尖端研究和设计通过称重。

今天，美国RICE LAKE称重传感器是世界著名的提供的产品和最好的服务在衡器行业的最高标准。

美国RICE LAKE称重传感器的产品在50多个国家设立了国外办事处及售后服务中心，并在中国设立了广州南创传感事业部，为美国RICE LAKE称重传感器提供最佳的服务与解决方案。

美国RICE LAKE称重传感器RL20000 梁式称重传感器(load cells):美国RICE LAKE称重传感器产品类型：RL20000美国RICE LAKE称重传感器产品名称：称重传感器美国RICE LAKE称重传感器详细规格:美国RICE LAKE称重传感器满量程输出：2.0 mV/V美国RICE LAKE称重传感器桥电阻：350 ohms, 标准美国RICE LAKE称重传感器材料/表面处理：高合金钢，镀镍美国RICE LAKE称重传感器温度：补偿范围14 ° F - 104 ° F/-10 ° C - 40℃美国RICE LAKE称重传感器密封形式：环保型密封，IP67防护等级美国RICE LAKE称重传感器安全过载：150％满量程美国RICE LAKE称重传感器额定激励：10V直流（最高15V）美国RICE LAKE称重传感器非线性度：0.03％满量程美国RICE LAKE称重传感器滞后：0.02％满量程美国RICE LAKE称重传感器绝缘电阻：5000兆欧美国RICE LAKE称重传感器电缆长度：20'/6.1 m美国RICE LAKE称重传感器电缆颜色：红.......+ 激励黑.......- 激励绿.......+ 信号白.......- 信号美国RICE LAKE称重传感器保质期：2年有限保修美国RICE LAKE称重传感器(load cells)产品主要有：悬臂梁式传感器、双剪切梁式传感器、S型称重传感器、单点式传感器、柱式传感器、特殊传感器、称重模块等美国RICE LAKE 称重传感器。

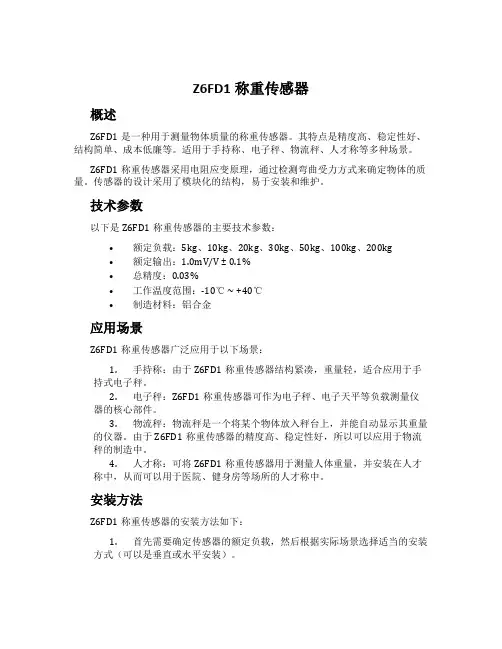

Z6FD1称重传感器概述Z6FD1是一种用于测量物体质量的称重传感器。

其特点是精度高、稳定性好、结构简单、成本低廉等。

适用于手持称、电子秤、物流秤、人才称等多种场景。

Z6FD1称重传感器采用电阻应变原理，通过检测弯曲受力方式来确定物体的质量。

传感器的设计采用了模块化的结构，易于安装和维护。

技术参数以下是Z6FD1称重传感器的主要技术参数：•额定负载：5kg、10kg、20kg、30kg、50kg、100kg、200kg•额定输出：1.0mV/V ± 0.1%•总精度：0.03%•工作温度范围：-10℃ ~ +40℃•制造材料：铝合金应用场景Z6FD1称重传感器广泛应用于以下场景：1.手持称：由于Z6FD1称重传感器结构紧凑，重量轻，适合应用于手持式电子秤。

2.电子秤：Z6FD1称重传感器可作为电子秤、电子天平等负载测量仪器的核心部件。

3.物流秤：物流秤是一个将某个物体放入秤台上，并能自动显示其重量的仪器。

由于Z6FD1称重传感器的精度高、稳定性好，所以可以应用于物流秤的制造中。

4.人才称：可将Z6FD1称重传感器用于测量人体重量，并安装在人才称中，从而可以用于医院、健身房等场所的人才称中。

安装方法Z6FD1称重传感器的安装方法如下：1.首先需要确定传感器的额定负载，然后根据实际场景选择适当的安装方式（可以是垂直或水平安装）。

2.将传感器安装在欲测量物体的底座上，通电并连接数据线。

如果需要将测量数据传输给计算机或其他设备，则需要按照传感器的接口类型连接相应的设备。

维护方法Z6FD1称重传感器的维护方法如下：1.定期清洁传感器表面，特别是底部，以确保传感器表面光滑。

2.避免传感器的重物撞击或震动，影响其测量准确性。

3.如传感器工作负载和使用环境有变化，应重新进行校准。

总结Z6FD1称重传感器具有精度高、稳定性好、结构简单、成本低廉等优点，适用于手持称、电子秤、物流秤、人才称等多种场景。

成功应用于包括工业、商业等多个领域，在帮助提高生产效率的同时，也为节省成本做出了贡献。

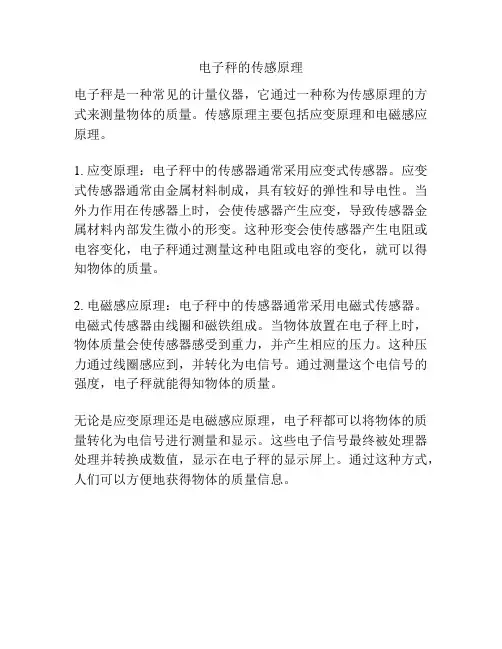

电子秤的传感原理
电子秤是一种常见的计量仪器，它通过一种称为传感原理的方式来测量物体的质量。

传感原理主要包括应变原理和电磁感应原理。

1. 应变原理：电子秤中的传感器通常采用应变式传感器。

应变式传感器通常由金属材料制成，具有较好的弹性和导电性。

当外力作用在传感器上时，会使传感器产生应变，导致传感器金属材料内部发生微小的形变。

这种形变会使传感器产生电阻或电容变化，电子秤通过测量这种电阻或电容的变化，就可以得知物体的质量。

2. 电磁感应原理：电子秤中的传感器通常采用电磁式传感器。

电磁式传感器由线圈和磁铁组成。

当物体放置在电子秤上时，物体质量会使传感器感受到重力，并产生相应的压力。

这种压力通过线圈感应到，并转化为电信号。

通过测量这个电信号的强度，电子秤就能得知物体的质量。

无论是应变原理还是电磁感应原理，电子秤都可以将物体的质量转化为电信号进行测量和显示。

这些电子信号最终被处理器处理并转换成数值，显示在电子秤的显示屏上。

通过这种方式，人们可以方便地获得物体的质量信息。

S型称重传感器的原理及应用1. S型称重传感器的原理S型称重传感器是一种常用的称重传感器，广泛应用于工业控制、物流仓储、医疗器械、餐饮业等领域。

其原理基于应变测量技术，利用材料在外力作用下的弹性变形来测量物体的重量。

1.1 结构组成S型称重传感器的结构主要由以下几个部分组成：•弹性体：常用的材料有合金钢、不锈钢等，具有较好的弹性特性和抗疲劳性。

•应变片：应变片是粘贴在弹性体上的金属电阻片，当受到外力作用时，应变片会发生变形，其电阻值也随之改变。

•导线：导线连接应变片和测量电路，将应变片的电阻变化转化为电信号。

•测量电路：测量电路用于将传感器输出的电信号转换为重量或负荷信息。

1.2 工作原理S型称重传感器的工作原理可以简要概括为以下几个步骤：1.当物体施加在传感器上时，弹性体会发生弹性变形，导致应变片也发生相应的形变。

2.应变片的形变会导致其电阻值发生改变，引起传感器电路中的电信号变化。

3.通过测量电路对电信号进行放大、滤波等处理，将其转换为与物体重量相对应的电信号。

4.最终通过显示器、计算机或PLC等设备读取和处理这些电信号，实现对物体重量的准确测量和控制。

2. S型称重传感器的应用S型称重传感器由于其结构简单、易于安装和使用，广泛应用于各个行业，特别是涉及到重物称重和控制的领域。

以下列出了几个常见的应用场景：2.1 工业领域在工业领域，S型称重传感器可以用于以下方面：•生产线称重：通过在生产线上安装S型称重传感器，可以实现对产品重量的实时监控和控制，以确保产品质量。

•物料配送：在物流仓储过程中，使用S型称重传感器可以精确测量货物的重量，实现物料配送的自动化和准确计量。

•负荷测试：在大型设备或机械上安装S型称重传感器，可以实时监测设备的负荷情况，为设备的维护和运行提供参考依据。

2.2 医疗器械在医疗器械领域，S型称重传感器的应用主要集中在以下几个方面：•医疗称重：在医院、诊所等场所常用的体重计和病床秤等设备中，常采用S型称重传感器来测量患者的体重，为医疗诊断和治疗提供数据支持。

美国Zemic称重传感器广州南创电子科技有限公司传感器事业部内部使用资料美国ZEMIC有限公司在美国成立,在多个国家设立了分支机构或办事处,生产基地遍布美洲、东欧等地,在中国设立了广州南创传感器事业部,可为用户的实验和生产提供最佳的服务与解决方案。

美国Zemic称重传感器美国Zemic称重传感器单点式称重传感器：美国ZEMIc称重传感器，如下：Zemic称重传感器HM14C-C3-30T-13B6特性◆可满足0.05kg-300kg量程范围内的测量。

◆铝合金材料，平行梁结构◆硅橡胶密封，表面阳极化，耐腐蚀性佳。

◆整体结构，安装使用方便。

◆适用于电子计价秤、电子平台秤等各类电子称重设备。

◆量程：0.05㎏到300㎏◆高精度◆最大秤台尺寸450*450㎜Zemic称重传感器（load cell）单点式称重传感器L6B、L6D、L6E、L6E3、L6F、L6G、L6J、L6H5：L6E3-C3-50kg-3G,L6E3-C3-100kg-3G,L6E3-C3-150KG-3G,L6E3-C3-200KG-3G,L6E3-C3-25 0KG-3G,L6E3-C3-300KG-3G,L6E-C3-50KG-2B,L6E-C3-60KG-2B,L6E-C3-80KG-2B,L6E-C3-100KG-2B,L6E-C3-150KG-2B, L6E-C3-200KG-2B,L6E-C3-300KG-2B,L6D-C3-2.5KG-0.4B,L6D-C3-3KG-0.4B,L6D-C3-5KG-0.4B,L6D-C3-6KG-0.4B ,L6D-C3-8KG-0.4B,L6D-C3-10KG-0.4B,L6D-C3-15KG-0.4B,L6D-C3-20KG-0.4B,L6D-C3-30KG-0.4B,L6D-C 3-35KG-0.4B,L6D-C3-40KG-0.4B,L6D-C3-50KG-0.4BL6H5-C3D-4KG-1.75B，L6H5-C3D-5KG-1.75B，L6H5-C3D-6KG-1.75B，L6H5-C3D-8KG-1.75B，L6H5-C3D-10KG-1.75B，L6H5-C3D-20KG-1.75B，L6G-C3-50KG-3G6，L6G-C3-100KG-3G6，L6G-C3-150KG-3G6，L6G-C3-200KG-3G6，L6G-C3-250KG-3G6，L6G-C3-300KG-3G6，L6G-C3-500KG-3G6，L6G-C3-600KG-3G6，L6G-C3-50KG-3G6，L6G-C3-100KG-3G6，L6G-C3-150KG-3G6，L6G-C3-200KG-3G6，L6G-C3-250KG-3G6，L6G-C3-300KG-3G6，L6G-C3-500KG-3G6，L6G-C3-600KG-3G6，L6F-C3-50KG-3B6,L6F-C3-100KG-3B6,L6F-C3-150KG-3B6,L6F-C3-200KG-3B6,L6F-C3-250 KG-3B6,L6F-C3-500KG-3B6,L6F-C3-750KG-3B6,L6F-C3-1.0T-3B6,L6F-C3-2.0T-3B6,L6F-C 3D-50kg-3G,L6F-C3D-100kg-3G, /zemicL6F-C3D-150kg-3G,L6F-C3D-200kg-3G,L6F-C3D-250kg-3G,L6F-C3D-500kg-3G,L6F-C3D-7 50kg-3G,L6F-C3D-1000kg-3G,L6F-C3D-2000kg-3G,L6B-C3D-0.3KG-0.45B,L6B-C3D-0.6KG-0.45B,L6B-C3D-1.2KG-0.45B ,L6B-C3D-3KG-0.45B B6E-C3-100KG-2B,B6E-C3-150KG-2B,B6E-C3-200KG-2B,B6E-C3-300KG-2B,B6Q-C3-200KG-1.5B6,B6Q-C3-250KG-1.5B6,B6N-C3-15kg-1B6,B6N-C3-20kg-1B6,B6N-C3-30kg-1B6,B6N-C3-50kg-1B6,B6N-C3-75kg-1B6,B6N-C3-100kg-1B6,B6N-C3-150kg-1B6,B6N-C3-200kg-1B6,H6G-C3-100KG-3B6,H6G-C3-150KG-3B6,H6G-C3-200KG-3B6,H6G-C3-250KG-3B6,H6G-C 3-300KG-3B6,H6G-C3-500KG-3B6,H6G-C3-600KG-3B6,B6F-C3-100KG-3B6,B6F-C3-150KG-3B6,B6F-C3-200KG-3B6,B6F-C3-250KG-3B6,B6F-C3-5 00KG-3B6,B6F-C3-750KG-3B6,B6F-C3-1.0T-3B6,B6F-C3-2.0T-3B6,L6W-C3-50KG-3G6,L6W-C3-75KG-3G6,L6W-C3-100KG-3G6,L6W-C3-150KG-3G6,L6W-C3-200KG-3G6,L6W-C3-250KG-3G6,L6W-C3-500KG-3G6,L6W-C3-635KG-3G6,Zemic 称重传感器双剪切梁式特,性：◆Zemic 可满足10t～50t量程范围内的精确测量。

hbm称重传感器说明书hlcHBM称重传感器说明书-HLC1. 引言HBM（Hottinger Baldwin Messtechnik）作为一家领先的测量技术和传感器制造商，致力于为客户提供高质量的产品和解决方案。

HLC系列称重传感器是我们最新推出的一款产品，具有广泛的应用领域和卓越的性能。

本说明书将介绍HLC传感器的技术参数、安装方法、操作指南以及维护要求，帮助用户更好地了解和使用该产品。

2. 技术参数HLC传感器基于应变片测量原理，采用先进的微机电系统（MEMS）技术，具有以下技术参数：- 额定负荷范围：0-1000kg- 精度等级：C3- 输出信号：0-10V- 工作温度范围：-20℃至+80℃- 防护等级：IP67- 材料：不锈钢3. 安装方法为确保HLC传感器的准确测量和长期稳定性，安装过程应严格按照以下步骤进行：1. 安装平台：选择坚固平整的安装平台，确保传感器可以正确固定。

2. 固定传感器：将传感器的底部与安装平台紧密连接，使用适当的螺栓将其固定。

3. 连接导线：根据传感器上的标识，将导线正确连接至电源和信号采集设备。

4. 校准传感器：在安装完成后，进行传感器的校准以确保测量准确性。

4. 操作指南HLC传感器的操作非常简单，用户只需按照以下步骤进行，即可进行准确测量：1. 电源接通：将电源接通至传感器，并确保电源稳定。

2. 开始测量：当传感器连接至电源后，即可开启测量设备，开始进行称重测量。

3. 结果读取：根据传感器输出的信号，通过相应的数据采集设备，读取测量结果。

5. 维护要求为保持HLC传感器的正常运行和延长其使用寿命，用户需要注意以下维护要求：1. 定期校准：为确保测量的准确性，建议定期对传感器进行校准。

校准频率视具体应用场景而定。

2. 清洁保养：传感器应保持干燥清洁，避免灰尘、污垢或液体的接触。

可以使用软布轻轻擦拭传感器表面。

3. 避免超载：应根据传感器的额定负荷范围合理安排使用，避免超过其可承受范围的负荷。

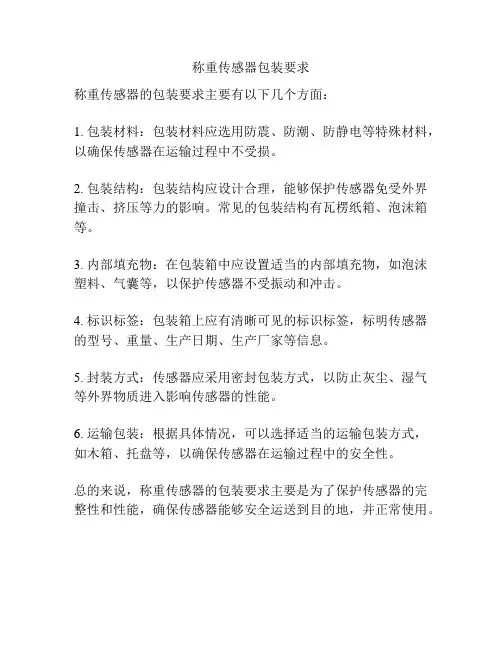

称重传感器包装要求
称重传感器的包装要求主要有以下几个方面：
1. 包装材料：包装材料应选用防震、防潮、防静电等特殊材料，以确保传感器在运输过程中不受损。

2. 包装结构：包装结构应设计合理，能够保护传感器免受外界撞击、挤压等力的影响。

常见的包装结构有瓦楞纸箱、泡沫箱等。

3. 内部填充物：在包装箱中应设置适当的内部填充物，如泡沫塑料、气囊等，以保护传感器不受振动和冲击。

4. 标识标签：包装箱上应有清晰可见的标识标签，标明传感器的型号、重量、生产日期、生产厂家等信息。

5. 封装方式：传感器应采用密封包装方式，以防止灰尘、湿气等外界物质进入影响传感器的性能。

6. 运输包装：根据具体情况，可以选择适当的运输包装方式，如木箱、托盘等，以确保传感器在运输过程中的安全性。

总的来说，称重传感器的包装要求主要是为了保护传感器的完整性和性能，确保传感器能够安全运送到目的地，并正常使用。

称重传感器原理及结构
称重传感器是一种用于测量物体质量或重量的装置，它基于一定的物理原理来实现测量。

以下是一般称重传感器的原理和结构：
1. 原理：
- 应变计原理：应变计是一种敏感的电阻器，其电阻值随受力变化而产生微小的变化。

称重传感器通过将应变计粘贴或安装在测量体结构上，当受到物体的负荷时，结构会发生微小的形变，导致应变计电阻值的变化。

通过测量电阻值的变化，可以间接测量物体的重量。

- 压阻效应原理：压阻传感器利用压阻效应，即材料电阻值随受力而变化的特性。

当受到物体的压力时，压阻传感器内部的材料会发生电阻值的变化，通过测量电阻值的变化，可以推算出物体的重量。

2. 结构：
- 弹性体结构：称重传感器通常采用具有一定弹性的材料构造，如弹簧或弹性金属片。

当物体施加在弹性体上时，它会产生微小的形变，这种形变与物体的重量成正比。

- 支撑结构：传感器通常具有一个支撑结构，用于固定和支撑弹性体以及传递受力。

支撑结构通常是坚固而稳定的，以确保传感器的准确性和可靠性。

- 信号输出：传感器通常配备信号输出接口，用于将测量到的重量信号转换成电信号输出给外部设备进行处理和显示，如模拟电压输出或数字信号输出。

综上所述，称重传感器利用应变计或压阻效应原理，通过测量弹性体结构的形变或材料电阻值的变化来间接测量物体的重量。

这些传感器结构简单、可靠，并且在各种应用中广泛使用，如工业生产、物流运输、医疗设备等。

地磅称重原理
地磅称重原理是通过测量物体的重力，来确定物体的质量。

地磅通常由一对传感器安装在支撑物上，称为称重传感器。

这些传感器会产生一个与物体重力成正比的电信号。

当物体放在地磅上时，传感器会产生相应的电信号，通过比较两个传感器的输出信号来确定物体的重量。

地磅的称重原理基于两个关键因素：弹性和电阻。

当物体放在地磅上时，它会对传感器产生一个垂直的力，从而改变传感器的形变。

这种形变会导致传感器内部的电阻值发生变化。

地磅通过测量这个电阻的变化来确定物体的重量。

地磅的称重传感器通常采用应变片或压电晶体等材料，这些材料的电阻或电压会随着形变而发生变化。

当物体施加在传感器上时，应变片或压电晶体会发生弯曲或压缩，从而改变电阻或电压。

地磅电路中的电子设备会测量和记录这些变化，并将其转换为物体的重量。

地磅的称重原理在工业和商业领域得到广泛应用。

例如，在货运和物流中，地磅用于称量货物的重量，以确保货物的准确计量和配送。

在生产过程中，地磅可以用于检测材料的用量和流程的准确性。

此外，地磅也可以用于重型车辆的称重，如卡车、拖车和集装箱。

总之，地磅的称重原理基于测量物体的重力，并通过比较传感器的输出信号来确定物体的质量。

这种技术在各个行业中起着重要的作用，确保了物体的准确计量和货物的安全运输。

第三部分电阻应变式称重传感器的制作工艺简介第一章电阻应变式称重传感器的组成电阻应变式称重传感器主要由1、弹性体（合金结构钢40CrNiMoA、不锈钢0Cr17Ni4Cu4Nb、铝合金2A12），2、应变计，3、电缆线，4、密封材料等组成，5、数字传感器包含AD模块。

部分结构的传感器包含连接元件。

第二章电阻应变式称重传感器的制作工艺主要以济南金钟公司BM-LS桥式传感器为例进行说明。

1、弹性体材料：定制采购优质合金结构钢40CrNiMoA型材，确保材料的长期一致性，传感器具有良好的长期稳定性；2、弹性体机械加工：采用数控加工中心加工，可以保证传感器弹性体加工尺寸，批量一致性好；3、支座零部件加工：委托专业性工厂加工；4、弹性体热处理：合金结构钢采用盐浴炉（有的要求处理后进行化学镀）；不锈钢采用真空热处理炉，传感器外观好；5、弹性体研磨、喷砂、清洗、烘干、划线：改善贴片面，提高贴片质量，确保贴片位置准确。

6、弹性体贴片：采用美国公司专用贴片胶水，批量一致性好；7、贴片固化：采用专用夹具和可控温烘箱，加温加压固化；8、配线：通过线材组成惠思通电桥，采用温控电烙铁，保证焊接质量；9、一次涂覆：采用进口的防潮能力较强的一种密封型材；10、温度零点补偿：采用室温、高温、低温、室温的温度循环，通电检查传感器零点的稳定性和随温度变化的特性，并进行补偿；11、涂覆/焊接应变孔：采用密封防护性能好的涂覆材料涂覆应变孔，防止潮气等侵入；也可以采用不锈钢膜片焊接密封；12、装配：采用专用工具对弹性体和支座组装，形成传感器体；13、一次测试、灵敏度补偿：根据测试数据，采用精密金属膜电阻对传感器的输出进行标准化补偿，使之具有良好的互换性；14、二次测试（包含温度灵敏度测试、调整）：全部进行常温指标的测试，并对温度指标抽测，避免不合格的传感器出厂；15、喷漆（不锈钢或化学镀的不喷漆）；16、安装电缆线：根据需要的长度，安装电缆线；17、涂覆接线盒；18、出厂检验：进行电气性能测试，并对测试数据进行检查；19、包装；。

称重传感器的料子包含哪些称重传感器性能的好坏很大程度上取决于制造料子的选择。

称重传感器料子包含以下几个部分：应变片料子、弹性体料子、贴片黏合剂料子、密封胶料子、引线密封料子和引线料子。

1、应变片和电阻元件料子应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器紧要的构成部分，常用的应变片基材采纳高分子薄膜料子，应变材质通常为高纯度康铜。

应变片的性能不但仅与基材和康铜纯度有关，还与制造工艺有关。

提高工艺技术水平也是改善传感器性能一个很紧要的方面。

2、弹性体料子称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，由于应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。

弹性体料子通常选择各样金属，重要有铝合金、不锈钢和合金钢等等。

3、贴片黏合剂料子贴片黏合剂是把应变片和弹性体牢坚固定在一起，使它们产生的形变永久一致。

由此可见，贴片黏合剂也是一个紧要部件。

21世纪初，使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。

21世纪初，它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大，在使用之前按要认真看它的认真介绍。

4、密封胶料子早期的称重传感器密封都采纳密封胶，后来由于制造技术的进展，用焊接技术可以提高极大传感器的稳定性和使用寿命。

虽然21世纪初很多采纳了焊接技术，但是某些紧要部位还需涂抹一些密封胶。

密封胶一般都采纳硅胶，硅胶具有稳定性好的优点，可以防潮、防腐蚀，绝缘性能也特别好。

5、引线密封和引线料子传感器输出引线假如不固定的话，会发生损坏或松动，导致信号不稳定或没有输出。

21世纪初传感器输出都采纳连接器的方式，连接器的材质和紧固力度也会给输出带来影响。

采纳连接器跟密封胶搭配使用。

内部引线也需要固定，防止其各处移动。

引线的质量也很紧要，其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。

称重传感器命名规则称重传感器系列产品类型---材料---梁型---序号---螺纹----输出阻抗---量程●产品类型---称重(不注)●材料---H:合金钢；B：不锈钢；L：铝合金；T：钛合金●梁型---6：平行梁；8：单剪梁；9：双剪梁；2：轮辐式；3：S型；1：板环式；24：圆板式；14：摇柱式；11：平行梁(带螺纹管)●序号---A;B;C;D(D2,D5,D7);E;F;G;H;I;J(保留原传感器序号);●螺纹---公制(不标注);英制(Y)●输出阻抗---350-3.5;700-7;1000-10●量程---kg;t,lb,kN.传感器防护等级参考中华人民共和国国家标准外壳防护等级分类等效采用IEC529（国际电工委员会）标准IP-6-□IP：国际防护标记（International protection）6:耐尘型□：对浸水的防护等级电阻应变计基本知识1、应变计系列的选择：2、应变计敏感栅和基底材料的选择：60℃以内、长时间、最大应变量在10um／m以下的应变测量，一般选用以康铜合金或卡玛合金箔为敏感栅、改性酚醛或聚酰亚胺为基底的应变计(BE、ZF、BA系列)；150℃以内的应变测量，一般选用以康铜、卡玛合金箔为敏感栅、聚酰亚胺为基底的应变计(BA系列)；60℃以内高精度传感器常用以康铜合金或卡玛合金箔为敏感栅、改性酚醛为基底的应变计(BF、ZF系列)。

3、应变计敏感栅长度的选择：应变计在加载状态下的输出应变是敏感栅区域的平均应变。

为了获得真实的测量值，通常应变计的栅长应不大于测量区域半径的1/5-1/10。

栅长较长的应变计具有易干粘贴和接线、散热性好等优点，对应变计的性能有一定的改善作用，但应根据实际测量需要进行选择，对于应变场变化不大和一般传感器用途，我们推荐用户选用栅长3-6mm的应变计。

如果对非均匀材料(如混凝土、铸铁、铸钢等)进行应变测量，应选择栅长不小于材料的不均匀颗粒尺寸的应变计，以便比较真实地反映结构内的平均应变。

称重传感器原理称重传感器是一种用于测量质量或重量的传感器。

它广泛应用于工业、商业和科学领域，如物流、汽车工业、医疗设备等。

称重传感器的原理主要基于物体质量和重力之间的关系。

称重传感器的原理可以分为压阻式、应变式和电磁式三种。

下面将详细介绍这三种原理。

1. 压阻式原理：压阻式称重传感器基于材料压阻效应。

当外力作用于传感器时，其周围的应变体发生变形，从而导致电阻变化。

该传感器通常由硅材料制成，其中包含敏感元件和电桥电路。

外力作用于敏感元件，使其发生变形，从而改变电桥电路中电阻的值，进而测量出物体的重量。

2. 应变式原理：应变式称重传感器基于应变计的原理。

应变计是一种可以测量物体表面应变的传感器。

当物体受到外力作用时，它会产生应变。

应变计将应变转化为电阻变化，通过测量电阻变化来确定重量。

这种传感器通常由弹性材料制成，表面附着应变计。

当物体施加力时，应变计变形，其电阻的值也随之改变。

3. 电磁式原理：电磁式称重传感器基于电磁力的原理。

传感器通过一个悬挂的金属弹簧和一个磁铁组成，当物体放置在传感器上时，物体的重力将弹簧产生位移。

磁铁受到弹簧的位移而移动，从而改变电感器的电感值。

通过测量电感值的变化，可以确定物体的重量。

无论使用哪种原理，称重传感器在使用过程中还需要一些辅助设备，例如放大器和模拟/数字转换器，以便将传感器获得的信号转化为读数或数据输出。

总结起来，称重传感器的原理基于物体质量和重力之间的关系，通过测量电阻、应变或电感值的变化来确定物体的重量。

不论是压阻式、应变式还是电磁式原理，它们都在称重领域起到了至关重要的作用。

电子秤工作原理电子秤是一种用于测量物体质量的仪器，其工作原理基于力传感器和电子技术。

下面将详细介绍电子秤的工作原理。

1. 力传感器电子秤的核心部件是力传感器，也称为称重传感器。

力传感器通常采用应变片的原理来测量物体的质量。

应变片是一种金属材料，当受到外力作用时，会产生应变。

通过将应变片粘贴在弹性体上，当物体质量施加在弹性体上时，弹性体会发生变形，导致应变片上产生应变。

应变片上的应变会导致电阻值的变化，这种变化可以被电子电路测量并转换为电信号。

2. 桥式电路电子秤中常用的力传感器是应变片式传感器，它通常被组装成一个桥式电路。

桥式电路由四个电阻组成，其中两个电阻是称为激励电阻的固定电阻，另外两个电阻是应变片上的变阻器。

当物体质量施加在弹性体上时，应变片上的变阻器会发生阻值的变化，从而导致桥式电路中的电压差产生变化。

3. AD转换器桥式电路中的电压差是微小的，需要通过AD转换器将其转换为数字信号。

AD转换器是一种电子器件，可以将模拟信号转换为数字信号。

电子秤中的AD转换器通常是高精度的，能够将微小的电压差准确地转换为数字信号。

4. 数字处理AD转换器将模拟信号转换为数字信号后，需要进行一系列的数字处理。

这些数字处理包括滤波、放大、校准等操作。

滤波是为了去除干扰信号，确保测量结果的准确性。

放大是为了增加测量范围，使电子秤能够测量更大范围的物体质量。

校准是为了保证测量结果的准确性，通常需要在使用前对电子秤进行校准操作。

5. 显示电子秤的测量结果通常通过显示器显示出来。

显示器可以是液晶显示器或LED 显示器，用于显示物体的质量。

显示器通常还会提供一些功能，如单位切换、归零、存储等。

总结：电子秤的工作原理是基于力传感器和电子技术的。

力传感器通过应变片测量物体质量，桥式电路将应变片的变化转换为电压差，AD转换器将电压差转换为数字信号，数字处理对数字信号进行滤波、放大、校准等操作，最后通过显示器显示测量结果。

电子秤的工作原理使其具有高精度、快速、方便等特点，广泛应用于商业、工业、家庭等领域。

重量传感器的工作原理
重量传感器，也称为称重传感器或负荷传感器，是一种用于测量物体质量或重力作用的传感器。

其工作原理基于物体对传感器产生的力的影响。

以下是一些常见重量传感器的工作原理：
1.应变片型重量传感器：
•原理：应变片是一种材料，当受到外部力作用时，其形状和尺寸会发生微小的变化。

应变片型重量传感器通常包
含一个或多个应变片，这些应变片被粘贴或固定在测力元
件上。

•工作过程：当物体放在传感器上时，测力元件会受到外部力的影响，导致应变片发生变形。

这种变形会导致应变
片电阻的变化，通过测量电阻的变化，传感器可以确定所
施加的力的大小。

2.电磁感应型重量传感器：
•原理：电磁感应型重量传感器包含一个可移动的导体或磁性材料，以及一个产生磁场的电磁铁。

当有物体放在传
感器上时，导体或磁性材料受到外部力的作用，导致它在
磁场中的位置发生变化。

•工作过程：当导体或磁性材料移动时，它会在感应线圈内产生感应电动势，通过测量感应电动势的大小，传感器
可以确定所施加的力的大小。

3.压电型重量传感器：
•原理：压电型重量传感器使用压电晶体，当受到外部压力时，压电晶体会产生电荷。

这个电荷的大小与施加在传
感器上的力的大小成正比。

•工作过程：当物体放在传感器上时，施加在压电晶体上的压力会导致晶体产生电荷，通过测量电荷的大小，传感
器可以确定所施加的力的大小。

这些是常见的重量传感器工作原理的简要描述。

不同类型的传感器采用不同的原理，具体选择取决于应用的要求、环境条件以及精度等因素。

HBM Z6FC3称重传感器
产品描述：
Z6称重传感器有多种不同的型号(Z6FD1,Z6FC3,Z6FC3MI,Z6FC4,Z6FC6)并有不同的精度等级.
Z6称重传感器-可以达到C6精度的称重传感器
Z6弯曲梁称重传感器是工业称重的首选称重器件.其有非常高的精度(按照OIML R60标准),可以应用于恶劣的工业环境.是平台秤，料斗秤...的理想选择。

性能：
波纹管焊接
不锈钢及安装附件由不锈钢制成
按照OIML R60标准，6000d
6线制
防爆型号可选，按照ATEX95标准额定负载:5kg/10kg/20kg/50kg/100kg/200 kg/500kg/1t
精度等级:D1,C3,C4,C6
认证:OIML,NTEP,Ex,GOS
保护等级:EMC认证
材料:不锈钢
可并行连接，带有四角调整
符合EMC/ESD要求，按照EN45501标准
Z6称重传感器型号：
Z6FC3/10kg
Z6FC3/20kg
Z6FC3/50kg
Z6FC3/100kg
Z6FC3/200kg
Z6FC3/500kg
1-Z6FD1/5KG
Z6FD1/10kg
Z6FD1/20kg Z6FD1/50kg Z6FD1/100kg Z6FD1/200kg Z6FD1/500kg Z6FD1/1000kg。
