称重传感器常用技术参数大全

蚌埠力恒传感器称重传感器介绍参数时，传统的方法是采用分项指标，其优点是物理意义明确，沿用了多年，熟悉的人较多。

我们现在列出其主要的称重传感器技术参数如下：*额定容量：生产厂家给出的称量范围的上限值。

*额定输出（灵敏度）：加额定载荷时和无载荷时，传感器输出信号的差值。

由于称重传感器的输出信号与所加的激励电压有关，所以额定输出的单位以mV/V来表示。

并称之为灵敏度。

*灵敏度允差：称重传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。

例如，某称重传感器的实际额定输出为2.002mV/V，与之相适应的标准额定输出则为2mV/V，则其灵敏度允差为：（（2．002 –2。

000）/2.000）*100% = 0.1%*非线性：由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。

*滞后允差：从无载荷逐渐加载到额定载荷然后再逐渐卸载。

在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。

*重复性误差：在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。

加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。

*蠕变：在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情形下，称重传感器输出随时间的变化量对额定输出的百分比。

*零点输出：在推荐电压激励下，未加载荷时称重传感器的输出值对额定输出的百分比。

*绝缘阻抗：传感器的电路和弹性体之间的直流阻抗值。

*输入阻抗：信号输出端开路，称重传感器未加负荷时，从电源激励输入端测得的阻抗值。

*输出阻抗：电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。

*温度补偿范围：在此温度范围内，传感器的额定输出和零平衡均经过严密补偿，从而不会超出规定的范围。

*零点温度：影响环境温度的变化引起的零平衡变化。

一般以温度每变化10K时，引起的零平衡变化量对额定输出的百分比来表示。

*额定输出温度：影响环境温度的变化引起的额定输出变化。

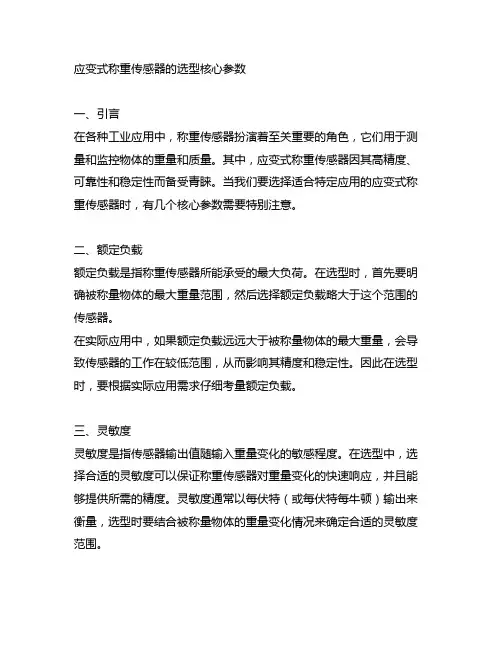

应变式称重传感器的选型核心参数一、引言在各种工业应用中，称重传感器扮演着至关重要的角色，它们用于测量和监控物体的重量和质量。

其中，应变式称重传感器因其高精度、可靠性和稳定性而备受青睐。

当我们要选择适合特定应用的应变式称重传感器时，有几个核心参数需要特别注意。

二、额定负载额定负载是指称重传感器所能承受的最大负荷。

在选型时，首先要明确被称量物体的最大重量范围，然后选择额定负载略大于这个范围的传感器。

在实际应用中，如果额定负载远远大于被称量物体的最大重量，会导致传感器的工作在较低范围，从而影响其精度和稳定性。

因此在选型时，要根据实际应用需求仔细考量额定负载。

三、灵敏度灵敏度是指传感器输出值随输入重量变化的敏感程度。

在选型中，选择合适的灵敏度可以保证称重传感器对重量变化的快速响应，并且能够提供所需的精度。

灵敏度通常以每伏特（或每伏特每牛顿）输出来衡量，选型时要结合被称量物体的重量变化情况来确定合适的灵敏度范围。

四、零点漂移零点漂移是指在无载荷时，传感器输出值的偏差。

零点漂移过大会导致测量误差增加，因此在选型时需要考虑传感器的零点漂移量。

正规厂家生产的传感器具有较小的零点漂移，通常可以通过定期校准来保证其工作稳定。

五、温度特性温度特性是指传感器在不同温度下工作时的性能变化。

某些应用场景下，被称量物体会受到温度影响，因此需要选用具有良好温度特性的传感器。

在选型时，要注意传感器的工作温度范围和温度影响对其测量精度的影响程度，以确保传感器在实际应用中能够提供可靠的测量结果。

六、结论在选择应变式称重传感器时，额定负载、灵敏度、零点漂移和温度特性是核心参数，对其合理选取可以保证称重传感器在实际应用中能够提供准确、稳定的测量结果。

根据实际需求，还需要考虑传感器材质、安装方式等因素，以确保选择到最合适的传感器。

个人观点和理解在实际工程项目中，选择合适的应变式称重传感器是至关重要的一环。

只有在充分了解并考虑各项核心参数的情况下，才能选取到最适合特定应用的传感器，从而保证工程项目的顺利进行。

Z6FD1称重传感器概述Z6FD1是一种用于测量物体质量的称重传感器。

其特点是精度高、稳定性好、结构简单、成本低廉等。

适用于手持称、电子秤、物流秤、人才称等多种场景。

Z6FD1称重传感器采用电阻应变原理，通过检测弯曲受力方式来确定物体的质量。

传感器的设计采用了模块化的结构，易于安装和维护。

技术参数以下是Z6FD1称重传感器的主要技术参数：•额定负载：5kg、10kg、20kg、30kg、50kg、100kg、200kg•额定输出：1.0mV/V ± 0.1%•总精度：0.03%•工作温度范围：-10℃ ~ +40℃•制造材料：铝合金应用场景Z6FD1称重传感器广泛应用于以下场景：1.手持称：由于Z6FD1称重传感器结构紧凑，重量轻，适合应用于手持式电子秤。

2.电子秤：Z6FD1称重传感器可作为电子秤、电子天平等负载测量仪器的核心部件。

3.物流秤：物流秤是一个将某个物体放入秤台上，并能自动显示其重量的仪器。

由于Z6FD1称重传感器的精度高、稳定性好，所以可以应用于物流秤的制造中。

4.人才称：可将Z6FD1称重传感器用于测量人体重量，并安装在人才称中，从而可以用于医院、健身房等场所的人才称中。

安装方法Z6FD1称重传感器的安装方法如下：1.首先需要确定传感器的额定负载，然后根据实际场景选择适当的安装方式（可以是垂直或水平安装）。

2.将传感器安装在欲测量物体的底座上，通电并连接数据线。

如果需要将测量数据传输给计算机或其他设备，则需要按照传感器的接口类型连接相应的设备。

维护方法Z6FD1称重传感器的维护方法如下：1.定期清洁传感器表面，特别是底部，以确保传感器表面光滑。

2.避免传感器的重物撞击或震动，影响其测量准确性。

3.如传感器工作负载和使用环境有变化，应重新进行校准。

总结Z6FD1称重传感器具有精度高、稳定性好、结构简单、成本低廉等优点，适用于手持称、电子秤、物流秤、人才称等多种场景。

成功应用于包括工业、商业等多个领域，在帮助提高生产效率的同时，也为节省成本做出了贡献。

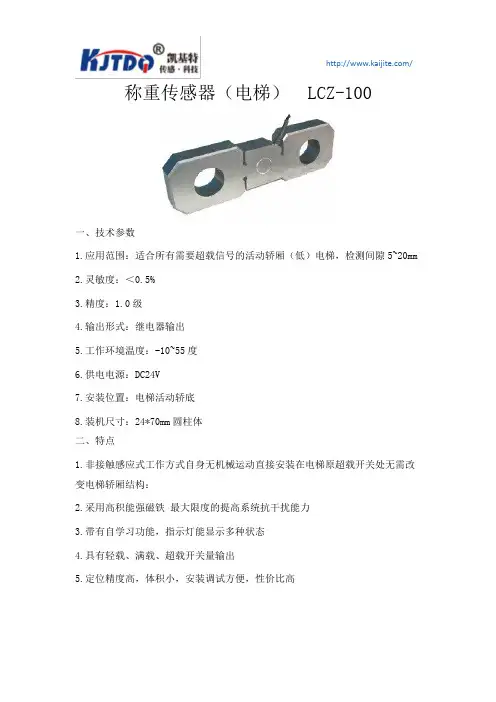

/ 称重传感器（电梯） LCZ-100
一、技术参数
1.应用范围：适合所有需要超载信号的活动轿厢（低）电梯，检测间隙5~20mm
2.灵敏度：＜0.5%
3.精度：1.0级
4.输出形式：继电器输出
5.工作环境温度：-10~55度
6.供电电源：DC24V
7.安装位置：电梯活动轿底
8.装机尺寸：24*70mm圆柱体
二、特点
1.非接触感应式工作方式自身无机械运动直接安装在电梯原超载开关处无需改
变电梯轿厢结构：
2.采用高积能强磁铁最大限度的提高系统抗干扰能力
3.带有自学习功能，指示灯能显示多种状态
4.具有轻载、满载、超载开关量输出
5.定位精度高，体积小，安装调试方便，性价比高。

称重传感器指标
摘要：
一、称重传感器的简介
二、称重传感器的分类
三、称重传感器的性能指标
1.线性度
2.灵敏度
3.迟滞
4.温度漂移
5.蠕变
四、称重传感器的应用领域
正文：
称重传感器是一种将质量变化转换为电信号输出的传感器，广泛应用于各种需要测量重量的场合，如工业生产、医疗设备、科研实验等。

称重传感器主要分为电阻应变式、电容式、电磁式、光纤式等几种类型。

不同类型的传感器各有其特点和适用范围，用户可以根据实际需求选择合适的传感器。

在评价称重传感器的性能时，通常关注以下几个指标：
1.线性度：线性度是衡量传感器输出信号与输入信号之间关系的指标，理想情况下应接近1。

线性度越高，传感器的测量精度越高。

2.灵敏度：灵敏度表示单位质量变化引起的传感器输出电压变化，单位为
mV/V。

灵敏度越高，传感器对质量变化的反应越快。

3.迟滞：迟滞是指在相同输入信号下，传感器输出信号的波动范围。

迟滞越小，传感器的稳定性越好。

4.温度漂移：温度漂移是指传感器在不同温度下输出信号的变化。

温度漂移越小，传感器在不同温度环境下的稳定性越好。

5.蠕变：蠕变是指在长时间内，传感器输出信号随时间而产生的变化。

蠕变越小，传感器的使用寿命越长。

称重传感器广泛应用于各种领域，如工业生产中的物料称重、医疗设备中的体重秤、科研实验中的质量测量等。

称重传感器常用技术参数1. 承重范围（Rated Load Range）：指称重传感器能够承受的最大重量，通常以公斤（kg）或吨（t）为单位。

不同的应用场景有不同的要求，选择合适的承重范围是非常重要的。

2. 灵敏度（Sensitivity）：指称重传感器输出信号的变化与输入负荷变化之间的关系，通常以每个单位负荷变化导致的电压、电流或频率变化计算。

灵敏度越高，称重传感器能够更准确地测量小负荷变化。

3. 偏移（Offset）：指在称重传感器未受到任何负荷时的输出信号。

传感器的输出信号应为零，但由于各种因素（如器件本身的固有偏移），可能会存在一个偏移值。

偏移值可以通过校准来调整，以确保传感器输出的准确性。

4. 归零（Zero Balance）：指在称重传感器受到满量程负荷之后，解除负荷后的输出信号。

理想情况下，归零值应为零，但由于传感器在负荷过程中可能会发生不可避免的畸变，归零值可以根据需要进行精确调整。

5. 线性度（Linearity）：指称重传感器输出信号与输入负荷之间的最大偏差。

线性度越高，表示传感器的输出信号与输入负荷之间的关系越准确。

6. 公差（Tolerance）：指称重传感器的输出信号与其标定值之间的误差。

公差的大小直接影响传感器的准确性和可靠性。

7. 重复性（Repeatability）：指称重传感器在多次使用时，对相同负荷的测量结果的一致性。

重复性好的传感器能够以较高的精度重复测量相同负荷。

8. 温度影响（Temperature Effect）：指称重传感器的性能参数对温度变化的敏感程度。

温度会对传感器的性能产生影响，这些影响可能包括传感器输出信号的漂移、灵敏度的变化等。

9. 防护等级（Protection Level）：指称重传感器的防尘、防水等能力。

根据不同的应用场景，可以选择不同防护等级的传感器。

10. 使用环境要求（Environmental requirements）：称重传感器通常要求在特定的环境条件下工作，如温度范围、湿度范围等。

称重传感器的原理与技术参数基本定义随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

定时器1的计数值反映了测量电压大小即物料的重量。

称重传感器常用技术参数大全1. 额定负荷：称重传感器的额定负荷是指传感器能够稳定工作的最大重量或负荷。

常见的额定负荷有1kg、10kg、100kg、1000kg等不同的规格。

2.精确度：精确度是称重传感器测量数据与实际值之间的偏差。

它通常以百分比或小数来表示。

例如，精确度为0.1%表示称重传感器的测量结果与实际值之间的误差不超过0.1%。

3. 分辨率：分辨率是指称重传感器能够分辨的最小重量变化。

它是通过测量范围除以最小变化值来计算的。

例如，如果一个称重传感器的测量范围为100kg，最小变化为0.1kg，则它的分辨率为0.1kg。

4.零点漂移：零点漂移是指称重传感器输出信号在没有施加负荷时的变化。

它可能是由于环境温度、长期使用等因素引起的。

小的零点漂移可以提高称重传感器的稳定性和准确性。

5.频率响应：频率响应是指称重传感器对输入信号频率的响应能力。

它通常以Hz为单位来表示。

频率响应较高的称重传感器可以更准确地测量快速变化的负荷。

6.工作温度范围：工作温度范围是指称重传感器正常工作的温度范围。

它可以从低温到高温，例如-20℃至+80℃。

7.线性度：线性度是指称重传感器输出信号与施加负荷之间的线性关系。

线性度越高，称重传感器输出信号与负荷之间的关系越准确。

8.防护等级：防护等级是指称重传感器对外部环境的保护能力。

它通常由IP加一个两位数来表示，例如IP67、IP67表示称重传感器对固体物体和液体的防护能力较强。

9.输出信号：输出信号是称重传感器将测量结果转换成电信号输出的形式。

常见的输出信号有模拟信号、数字信号和脉冲信号等。

10.脱机传输和存储：有些称重传感器具有脱机传输和存储功能，可以将测量数据保存在传感器中，并在需要时通过无线传输或USB接口等方式传输到计算机中进行分析和处理。

以上是一些常用的称重传感器的技术参数，根据不同的使用场景和需求，还有许多其他的技术参数可以进行选择和定制。

hbm称重传感器说明书hlcHBM称重传感器说明书-HLC1. 引言HBM（Hottinger Baldwin Messtechnik）作为一家领先的测量技术和传感器制造商，致力于为客户提供高质量的产品和解决方案。

HLC系列称重传感器是我们最新推出的一款产品，具有广泛的应用领域和卓越的性能。

本说明书将介绍HLC传感器的技术参数、安装方法、操作指南以及维护要求，帮助用户更好地了解和使用该产品。

2. 技术参数HLC传感器基于应变片测量原理，采用先进的微机电系统（MEMS）技术，具有以下技术参数：- 额定负荷范围：0-1000kg- 精度等级：C3- 输出信号：0-10V- 工作温度范围：-20℃至+80℃- 防护等级：IP67- 材料：不锈钢3. 安装方法为确保HLC传感器的准确测量和长期稳定性，安装过程应严格按照以下步骤进行：1. 安装平台：选择坚固平整的安装平台，确保传感器可以正确固定。

2. 固定传感器：将传感器的底部与安装平台紧密连接，使用适当的螺栓将其固定。

3. 连接导线：根据传感器上的标识，将导线正确连接至电源和信号采集设备。

4. 校准传感器：在安装完成后，进行传感器的校准以确保测量准确性。

4. 操作指南HLC传感器的操作非常简单，用户只需按照以下步骤进行，即可进行准确测量：1. 电源接通：将电源接通至传感器，并确保电源稳定。

2. 开始测量：当传感器连接至电源后，即可开启测量设备，开始进行称重测量。

3. 结果读取：根据传感器输出的信号，通过相应的数据采集设备，读取测量结果。

5. 维护要求为保持HLC传感器的正常运行和延长其使用寿命，用户需要注意以下维护要求：1. 定期校准：为确保测量的准确性，建议定期对传感器进行校准。

校准频率视具体应用场景而定。

2. 清洁保养：传感器应保持干燥清洁，避免灰尘、污垢或液体的接触。

可以使用软布轻轻擦拭传感器表面。

3. 避免超载：应根据传感器的额定负荷范围合理安排使用，避免超过其可承受范围的负荷。

称重传感器指标称重传感器是一种用于测量物体重量的传感器，其性能指标对于确保测量的准确性和可靠性至关重要。

以下是一些常见的称重传感器指标：1. 量程：称重传感器的量程是指其能够测量的最大重量范围。

不同的称重传感器具有不同的量程范围，用户需要根据实际需求选择合适的传感器。

2. 精度：称重传感器的精度是指其测量结果与真实重量之间的误差。

精度通常以百分比或满量程的分数表示。

高精度的称重传感器可以提供更准确的测量结果。

3. 灵敏度：称重传感器的灵敏度是指其对重量变化的响应程度。

灵敏度通常以单位输入重量下的输出信号表示。

高灵敏度的称重传感器可以提供更精确的测量结果。

4. 线性度：称重传感器的线性度是指其输出信号与输入重量之间的线性关系。

线性度通常以满量程的百分比表示。

具有良好线性度的称重传感器可以提供更准确的测量结果。

5. 重复性：称重传感器的重复性是指在相同条件下多次测量同一重量时，其测量结果的一致性。

重复性通常以满量程的百分比表示。

具有良好重复性的称重传感器可以提供更可靠的测量结果。

6. 迟滞：称重传感器的迟滞是指在加载和卸载过程中，其输出信号的差异。

迟滞通常以满量程的百分比表示。

具有低迟滞的称重传感器可以提供更稳定的测量结果。

7. 温度系数：称重传感器的温度系数是指其输出信号随温度变化的程度。

温度系数通常以每摄氏度的满量程百分比表示。

具有低温度系数的称重传感器可以在不同的温度环境下提供更稳定的测量结果。

8. 过载能力：称重传感器的过载能力是指其在超过量程范围的情况下仍能正常工作的能力。

过载能力通常以满量程的百分比表示。

具有高过载能力的称重传感器可以在意外超载的情况下提供保护。

9. 零点漂移：称重传感器的零点漂移是指在没有重量加载的情况下，其输出信号随时间的变化。

零点漂移通常以每小时的满量程百分比表示。

具有低零点漂移的称重传感器可以提供更稳定的测量结果。

10. 频率响应：称重传感器的频率响应是指其对快速变化的重量信号的响应能力。

传感器的技术参数详解-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII传感器的技术参数详解（1）传感器技术——额定载荷：传感器的额定载荷是指在设计此传感器时，在规定技术指标范围内能够测量的最大轴向负荷。

但实际使用时，一般只用额定量程的2/3~1/3。

（2）传感器技术——允许使用负荷（或称安全过载）：传感器允许施加的最大轴向负荷。

允许在一定范围内超负荷工作。

一般为120%~150%。

（3）传感器技术——极限负荷（或称极限过载）：传感器能承受的不使其丧失工作能力的最大轴向负荷。

意即当工作超过此值时，传感器将会受到损坏（4）传感器技术——灵敏度：输出增量与所加的负荷增量之比。

通常每输入1V电压时额定输出的mV。

本公司产品与其它公司产品配套时，其灵敏系数必须一致。

（5）传感器技术——非线性：这是表征此传感器输出的电压信号与负荷之间对应关系的精确程度的参数。

（6）传感器技术——重复性：重复性表征传感器在同一负荷在同样条件下反复施加时，其输出值是否能重复一致，这项特性更重要，更能反映传感器的品质。

国标对重复性的误差的表述：重复性误差可与非线性同时测定。

传感器的重复性误差（R）按下式计算：R=ΔθR/θn×100%。

ΔθR -- 同一试验点上3次测量的实际输出信号值之间的最大差值（mv）。

（7）传感器技术——滞后：滞后的通俗意思是：逐级施加负荷再依次卸下负荷时，对应每一级负荷，理想情况下应有一样的读数，但事实上下一致，这不一致的程度用滞后误差这一指标来表示。

国标中是这样来计算滞后误差的：传感器的滞后误差（H）按下式计算：H=ΔθH/θn×100%。

ΔθH --同一试验点上3次行程实际输出信号值的算术平均与3次上行程实际输出信号值的算术平均之间的最大差值（mv）。

2（8）传感器技术——蠕变和蠕变恢复：要求从两个方面检验传感器的蠕变误差：其一是蠕变：在5-10秒时间无冲击地加上额定负荷，在加荷后5~10秒读数，然后在30分钟内按一定的时间间隔依次记下输出值。

目录第1章总则 (1)第2章性能 (2)2-1数模转换模块………………………………………………………………………2-2数字模块……………………………………………………………………………2-3通用性能………………………………………………………………………………2-4附件…………………………………………………………………………………….2-5前面板……………………………………………………………………………………2-6后面板……………………………………………………………………………………..第3章安装和连接…………………………………………………………………3-1环境………………………………………………………………………………………3-2电源…………………………………………………………………………………….3-3称重传感器…………………………………………………………………………第4章操作…………………………………………………………………………4-1操作模式………………………………………………………………………………4-2操作确认………………………………………………………………………………..4-3预置点设置……………………………………………………………………………第5章标定…………………………………………………………………….5-1概述………………………………………………………………………………………..5-2实物标定………………………………………………………………………………….5-3功能设置…………………………………………………………………………………..5-4标定错误………………………………………………………………………………..5-5初始化…………………………………………………………………………………….第6章功能…………………………………………………………………………6-1基本性能…………………………………………………………………………….6-2称重方式……………………………………………………………………………6-3控制输入……………………………………………………………………………6-4控制输出…………………………………………………………………………….6-5标准串行输出………………………………………………………………….第7章称重方式…………………………………………………………………7-1称重方式……………………………………………………………………..7-2自定义控制模式………………………………………………………………….7-3内置自动控制模式…………………………………………………………………….7-4配料秤补充说明………………………………………………………………………7-5分检秤称重模式…………………………………………………………………………….7-6比较称重模式…………………………………………………………………………7-7自动打印…………………………………………………………………………………..7-8自动累积……………………………………………………………………………….7-9自动落差补偿……………………………………………………………………………7-10模糊控制自动落差补偿………………………………………………………………第8章接口…………………………………………………………………………8-1控制输入输出…………………………………………………………………………….8-2外部设置……………………………………………………………………………….8-3标准串行输出……………………………………………………………………………….第9章扩展选件…………………………………………………………………….9-1OP-01 并行BCD输出………………………………………………………………………..9-2OP-03 RS-422/-485接口…………………………………………………………………9-3OP-04 RS-232C输入/输出………………………………………………………………9-4OP-05 外部设置点单元………………………………………………………………….9-5OP-07 模拟输出…………………………………………………………………………第10章维护…………………………………………………………………………10-1自检模式…………………………………………………………………………10-2初始化………………………………………………………………………..第11章设置功能表……………………………………………………………..11-1通用功能……………………………………………………………………….11-2标定功能………………………………………………………………………附录外形尺寸………………………………………………………………………………..AD4401………………………………………………………………………………OP-05…………………………………………..…………………………第一章概述AD-4401是一种紧凑型的称重显示控制仪表，具有较高的A/D转换速度，适用于配料、包装、分选等称重系统，是一种通用型称重仪表，它具有以下特点：与用户友好的柜式安装设计⏹小型的DIN尺寸（仪表尺寸：138+1.0/-0x68+0.7/-0mm）,便于安装在控制柜内。

南创内部使用资料陈工QSF-ASS-35KLB称重传感器QSF-ASS-35KLB称重传感器QSF-ASS-35KLB称重传感器技术参数:额定输出2.0mV/V ±0.002%精度等级C2～C5综合误差±0.03% of rated output零点平衡±1% of rated output蠕变±0.03% of rated output非线性±0.03% of rated output滞后±0.03% of rated output重复性±0.03% of rated output灵敏度温漂≤0.002% of applied output/oC零点温漂≤0.002% of rated output/oC可用温度范围-10oC to 70oC温度补偿范围-10oC to 40oC安全载荷150%输入阻抗750 ohm ±10 ohm输出阻抗703 ohm ±2 ohm绝缘阻抗≥5000 M ohm (50V DC)推荐激励电压10V DC/AC最大激励电压15V DC/AC导线长度8～16m导线颜色Red( E) Black(-E) Green( S) White(-S)注:QS称重传感器,可选数字输出(QS-D)QSF-ASS-35KLB称重传感器桥式结构传感器QSF-A/-ASS称重传感器,适用于汽车衡,轨道衡,轴量秤,地上衡,仓储秤等。

型号：QSF-A-2klb QSF-A-2.5klb QSF-A-3klb QSF-A-5klbQSF-A-10klb QSF-A-25klb QSF-A-35klb QSF-ASS-2klbQSF-ASS-2.5klb QSF-ASS-3klb QSF-ASS-5klb QSF-ASS-10klbQSF-ASS-25klb QSF-ASS-35klbQSC-A/-ASS称重传感器,适用于汽车衡,轨道衡,轴量秤,地上衡,仓储秤等。

第五部分传感器模块第一章概述传感器模块也称为称重模块。

JCM系列静载称重模块是针对用户对一些容器实施称量时需要一体化称重单元，而结合本公司高精度称重传感器，研制开发的一种产品。

将称重传感器、载荷传递装置和安装板等部件结合在一起，可以简便地与多种机械设备相连接，如滚道、平台、罐体、料斗等。

它采用模块化设计，具有结构简单，安装维护方便，互换性好的特点，适用于各种静载称重的场所。

可满足容器等承重体在外界环境变化影响下的准确称量。

第二章主要技术指标第三章结构原理JMX系列静载称重模块为了消除外界环境非预想力的影响，按其承压头所受约束形式的不同划分，它有三种基本形式：全约束模块、半自由模块、自由模式。

（一）悬臂梁称重传感器模块1．全约束模块——称重模块Ⅰ1：下安装板 2：称重传感器 3：上安装板 4：跨接导线 5：上压头6：防倾覆螺杆 7：侧板其各部分作用为：（1）下安装板：提供用于称重传感器的安装板，带4个安装孔可用于与用户基础安装板的连接。

（2）称重传感器：实现对载荷量值的采集。

（3）上安装板：带4个安装孔用于与用户容器支撑脚安装板的连接。

（4）跨接导线：使称重传感器上下安装板成为等势体，保护称重传感器免受非预想的过电流对其产生的损害。

（5）上压头：实现对载荷量值的传递，与上安装板组合限制容器在水平范围内产生的位移。

（6）防倾覆螺杆：正常状况下，防倾覆螺杆的上平面距上安装板上平面有2~3mm间隙，起防过载的作用，一旦发生危险防倾覆螺杆的端部可阻止容器的翻转。

防倾覆螺杆在更换传感器时也可以将其升起以支撑容器支腿，为更换传感器提供方便。

（7）侧板：用于运输和安装时避免传感器受到过载荷的冲击，正常使用时去除。

该模块由于在水平范围内为全约束，仅能在竖直方向运动而得名，其模块示意图为：（见右图）2、半自由模块——称重模块Ⅱ其结构示意图如下：1：下安装板 2：称重传感器 3：上安装板 4：跨接导线 5：垫板6：上压头 7：挡块 8：防倾覆螺杆 9：侧板其各部分作用为：（1）下安装板：提供用于称重传感器的安装板，带4个安装孔可用于与用户基础安装板的连接。

LFSB轮幅式称重传感器LFSB轮幅式称重传感器技术参数：◆额定载荷Rated load：5、10、25、50、60、100Klb◆灵敏度Sensitivity：4.0±0.005mV/V◆综合误差Total error：±0.02%F.S；±0.05%F.S◆蠕变(30分钟)Creep(30min)：±0.02%F.S◆零点平衡Zero balance：±1%F.S◆零点温度影响TCO：±0.02%F.S/10℃◆输入阻抗Input reslstance：400±10Ω◆输出阻抗Output reslstance：352±2Ω◆绝缘电阻Insulation resistance：≥5000MΩ◆输出温度影响TC SPAN：±0.02%F.S/10℃◆工作温度范围Operating Temp Range：-30~+70℃◆安全过载Safe load limit：100%F.S◆极限过载Lateral load limit：120%F.S◆推荐激励电压Recommend excitation：10~12VDC◆最大激励电压Maximun excitation：15VDC◆密封等级Protection Class：IP67◆材质Construction：合金钢Alloy Steel◆电缆Cable：Length：12m Diameter：Ф5mmEXC+(红,Red)；Exc-(黑,Black)；Sig+(绿,Green)；Sig-(白,White)以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12 Amcells广州南创传感器事业部检定规程》LFSB轮幅式称重传感器产品图片：LFSB轮幅式称重传感器：其它传感器YBSK-A称重传感器，适用于轴座计量。

型号：YBSK-A-5t。

下面就一一介绍称重传感器种类，型号及适用范围，跟着小编一起来看看吧！（一）桥式结构传感器1、QS/QS-A称重传感器，适用于汽车衡、轨道衡、配料秤等。

型号有：QS-5t，QS-10t，QS-15t，QS-20t，QS-25t，QS-30t，QS-40t，QS-50t。

QS-A-5t，QS-A-10t，QS-A-15t，QS-A-20t，QS-A-25t，QS-A-30t，QS-A-40t，QS-A-50t。

2、QSB-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

型号有：QSB-A-10klb，QSB-A-20klb，QSB-A-25klb，QSB-A-40klb，QSB-A-50klb，QSB-A-60klb，QSB-A-75klb。

QSB-SS-10klb，QSB-SS-20klb，QSB-SS-25klb，QSB-SS-40klb，QSB--SS-50klb，QSB-SS-60klb，QSB-SS-75klb。

3、QSC-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

QSC-A-5klb，QSC-A-10klb，QSC-A-20klb，QSC-A-25klb，QSC-A-30klb，QSC-A-50klb，QSC-A-60klb，QSC-A-75klb，QSC-A-100klb。

QSC-SS-5klb，QSC-SS-10klb，QSC-SS-20klb，QSC-SS-25klb，QSC-SS-30klb，QSC-SS-50klb，QSC-SS-60klb，QSC-SS-75klb，QSC-SS-100klb。

4、QSF-A/-SS称重传感器，适用于汽车衡、轨道衡、轴量秤、地上衡、仓储秤等。

型号有：QSF-A-2klb，QSF-A-2.5klb，QSF-A-3klb，QSF-A-5klb，QSF-A-10klb，QSF-A-25klb，QSF-A-35klb。

称重仪表参数摘要：1.称重仪表的概述2.称重仪表的参数分类3.常见称重仪表参数及其含义4.称重仪表参数的选择与应用正文：一、称重仪表的概述称重仪表是一种用于测量物体质量的仪器，广泛应用于工业、商业等领域。

它能够准确、快速地测量物体的重量，为生产、贸易等环节提供重要的数据支持。

二、称重仪表的参数分类称重仪表的参数主要分为以下几类：1.称量范围：又称量程，是指称重仪表能够测量的最大重量和最小重量之间的范围。

2.精度等级：又称准确度，是指称重仪表测量结果与真实值之间的误差范围。

3.分辨率：是指称重仪表能够显示的最小重量单位。

4.工作温度：是指称重仪表正常工作的环境温度范围。

5.输出接口：是指称重仪表提供数据输出的接口类型，如串口、以太网口等。

6.电源电压：是指称重仪表正常工作的电源电压范围。

三、常见称重仪表参数及其含义1.称量范围：例如，某称重仪表的称量范围为0-100t，表示该仪表能够测量的最大重量为100 吨，最小重量为0 吨。

2.精度等级：例如，某称重仪表的精度等级为0.5 级，表示该仪表测量结果与真实值之间的误差范围为±0.5%。

3.分辨率：例如，某称重仪表的分辨率为1kg，表示该仪表能够显示的最小重量单位为1 千克。

4.工作温度：例如，某称重仪表的工作温度范围为-10℃-50℃，表示该仪表在-10℃至50℃的环境温度下能正常工作。

5.输出接口：例如，某称重仪表的输出接口为串口，表示该仪表可以通过串口输出数据。

6.电源电压：例如，某称重仪表的电源电压范围为180-240V，表示该仪表在180-240V 的电源电压范围内能正常工作。

四、称重仪表参数的选择与应用在选择称重仪表时，需要根据实际应用场景和需求选择合适的参数。

例如，在工业生产场景中，通常需要选择称量范围较大、精度等级较高、输出接口丰富的称重仪表；在商业贸易领域，则需要选择分辨率较高、精度等级适中的称重仪表。
