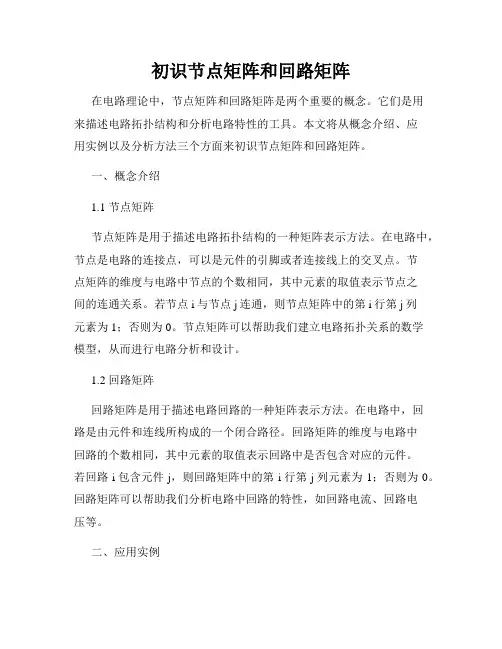

初识节点矩阵和回路矩阵在电路理论中,节点矩阵和回路矩阵是两个重要的概念。
它们是用来描述电路拓扑结构和分析电路特性的工具。
本文将从概念介绍、应用实例以及分析方法三个方面来初识节点矩阵和回路矩阵。
一、概念介绍1.1 节点矩阵节点矩阵是用于描述电路拓扑结构的一种矩阵表示方法。
在电路中,节点是电路的连接点,可以是元件的引脚或者连接线上的交叉点。
节点矩阵的维度与电路中节点的个数相同,其中元素的取值表示节点之间的连通关系。
若节点i与节点j连通,则节点矩阵中的第i行第j列元素为1;否则为0。
节点矩阵可以帮助我们建立电路拓扑关系的数学模型,从而进行电路分析和设计。
1.2 回路矩阵回路矩阵是用于描述电路回路的一种矩阵表示方法。
在电路中,回路是由元件和连线所构成的一个闭合路径。
回路矩阵的维度与电路中回路的个数相同,其中元素的取值表示回路中是否包含对应的元件。
若回路i包含元件j,则回路矩阵中的第i行第j列元素为1;否则为0。
回路矩阵可以帮助我们分析电路中回路的特性,如回路电流、回路电压等。
二、应用实例为了更好地理解节点矩阵和回路矩阵的应用,我们以一个简单的电路为例进行说明。
考虑以下由两个电阻元件和一个电流源构成的串联电路:+--------+--------+--------+| | | |V --| R1 | R2 | I1 || | | |+--------+--------+--------+假设R1的电阻值为R1,R2的电阻值为R2,电流源的电流为I1,则节点矩阵和回路矩阵可以表示如下:节点矩阵:| R1 | R2 | I1 |------|-------|-------|-------|R1 | 1 | 0 | 0 |------|-------|-------|-------|R2 | 0 | 1 | 0 |------|-------|-------|-------|I1 | 0 | 0 | 1 |回路矩阵:| R1 | R2 | I1 |------|-------|-------|-------|L1 | 1 | 0 | 0 |------|-------|-------|-------|L2 | 0 | 1 | 0 |三、分析方法基于节点和回路矩阵,我们可以进行一系列的电路分析计算。

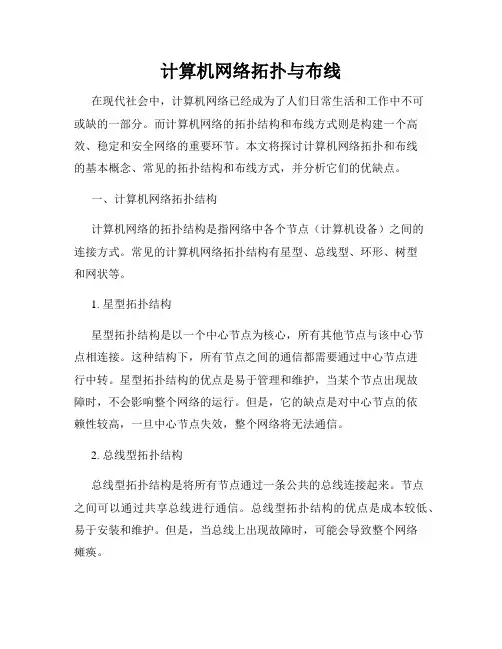

计算机网络拓扑与布线在现代社会中,计算机网络已经成为了人们日常生活和工作中不可或缺的一部分。
而计算机网络的拓扑结构和布线方式则是构建一个高效、稳定和安全网络的重要环节。
本文将探讨计算机网络拓扑和布线的基本概念、常见的拓扑结构和布线方式,并分析它们的优缺点。
一、计算机网络拓扑结构计算机网络的拓扑结构是指网络中各个节点(计算机设备)之间的连接方式。
常见的计算机网络拓扑结构有星型、总线型、环形、树型和网状等。
1. 星型拓扑结构星型拓扑结构是以一个中心节点为核心,所有其他节点与该中心节点相连接。
这种结构下,所有节点之间的通信都需要通过中心节点进行中转。
星型拓扑结构的优点是易于管理和维护,当某个节点出现故障时,不会影响整个网络的运行。
但是,它的缺点是对中心节点的依赖性较高,一旦中心节点失效,整个网络将无法通信。
2. 总线型拓扑结构总线型拓扑结构是将所有节点通过一条公共的总线连接起来。
节点之间可以通过共享总线进行通信。
总线型拓扑结构的优点是成本较低、易于安装和维护。
但是,当总线上出现故障时,可能会导致整个网络瘫痪。
3. 环形拓扑结构环形拓扑结构是将所有节点连接成一个封闭的环形链路。
每个节点都与其前后相邻节点相连。
环形拓扑结构的优点是对网络资源的利用率较高,可以实现多个节点的同时通信。
但是,当环形链路中某个节点出现故障时,可能会导致整个环形拓扑结构无法正常工作。
4. 树型拓扑结构树型拓扑结构类似于一棵倒置的树,根节点为核心节点,所有其他节点通过分支与核心节点相连。
树型拓扑结构的优点是具备较好的扩展性,可以方便地增加或减少节点。
但是,当核心节点出现故障时,整个网络将无法通信。
5. 网状拓扑结构网状拓扑结构是指网络中的每个节点都与其他节点相连,形成了一个复杂的网状结构。
网状拓扑结构的优点是具备高度的可靠性和冗余性,当某个节点出现故障时,其他节点仍然可以保持通信。
但是,网状拓扑结构的缺点是连接复杂、布线成本高昂。
二、计算机网络布线方式计算机网络的布线方式是指在建立计算机网络时,将各个节点之间的物理连接线路进行布置的方式。

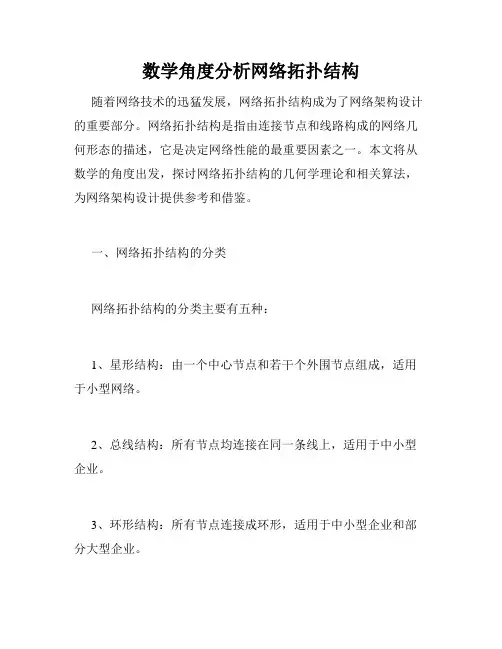

数学角度分析网络拓扑结构随着网络技术的迅猛发展,网络拓扑结构成为了网络架构设计的重要部分。
网络拓扑结构是指由连接节点和线路构成的网络几何形态的描述,它是决定网络性能的最重要因素之一。
本文将从数学的角度出发,探讨网络拓扑结构的几何学理论和相关算法,为网络架构设计提供参考和借鉴。
一、网络拓扑结构的分类网络拓扑结构的分类主要有五种:1、星形结构:由一个中心节点和若干个外围节点组成,适用于小型网络。
2、总线结构:所有节点均连接在同一条线上,适用于中小型企业。
3、环形结构:所有节点连接成环形,适用于中小型企业和部分大型企业。
4、树形结构:由一个根节点和其它若干分支节点组成的一棵树,适用于企业内部网络。
5、网状结构:所有节点之间都互相连接,适用于大型网络。
不同的网络拓扑结构有着不同的适用场景和优缺点,根据具体情况选择合适的结构是非常重要的。
二、网络拓扑结构的数学模型网络拓扑结构的数学模型主要有:1、图模型:网络拓扑结构可以被视为图模型中的一个图,由节点和边组成。
2、矩阵模型:通过邻接矩阵和关联矩阵可以更加方便地对网络拓扑进行研究和分析。
3、拓扑模型:拓扑模型是通过节点和连接关系建立起来的拓扑结构图,它可以直观地反映出网络的拓扑结构。
三、网络拓扑结构的几何学理论网络拓扑结构的几何学理论主要包括:1、欧拉公式:欧拉公式是描述一个几何体的面数、线数和点数的关系的一个公式。
在网络拓扑结构中,欧拉公式可以用来计算网络中各个节点、边和面的数量。
2、六度分离理论:六度分离理论指的是通过不超过六个人就能够连接到世界上任何其他人的理论。
在网络拓扑结构中,这个理论可以用来计算网络中任意两个节点之间的距离。
3、网格理论:网格理论是用来描述空间中物体位置和形状的理论,它适用于描述复杂的网络拓扑结构。
四、网络拓扑结构的相关算法网络拓扑结构的相关算法主要包括:1、最短路径算法:最短路径算法是用来计算网络中任意两个节点之间的最短路径长度的算法,它可以用于优化网络拓扑结构。
网络拓扑科技名词定义中文名称:网络拓扑英文名称:network topology定义:对网络的分支和节点的系统性安排。
拓扑可以是物理的或逻辑的。
所属学科:通信科技(一级学科);通信原理与基本技术(二级学科)本内容由全国科学技术名词审定委员会审定公布网络拓扑网络拓扑(Topology)结构是指用传输介质互连各种设备的物理布局。
指构成网络的成员间特定的物理的即真实的、或者逻辑的即虚拟的排列方式。
如果两个网络的连接结构相同我们就说它们的网络拓扑相同,尽管它们各自内部的物理接线、节点间距离可能会有不同。
目录及电缆如何通过它们。
设计一个网络的时候,应根据自己的实际情况选择正确的拓扑方式。
每种拓扑都有它自己的优点和缺点。
研究网络和它的线图的拓扑性质的理论,又称网络图论。
拓扑是指几何体的一种接触关系或连接关系;当几何体发生连续塑性变形时,它的接触关系会保持不变。
用节点和支路组成的线图表示的网络结构也具有这种性质。
网络拓朴的早期研究始于1736年瑞士数学家L.欧拉发表的关于柯尼斯堡桥问题的论文。
1845年和1847年,G.R.基尔霍夫发表的两篇论文为网络拓扑应用于电网络分析奠定了基础。
编辑本段基本概念图1a是一个电网络示例,它的结构可用图1b的线图表示。
图2的线图表示一个交通网络,它描述连接各个区域的路径。
构成线图的两种元素是节点和支路。
如果线图中的每个支路都规定了方向,则称为有向图(图1b),否则称为无向图(图2)。
任意两个节点之间至少有一条路径的线图称网络拓扑为连通图。
在线图中抽出部分节点和支路组成的图称为该线图的子图(真子图)。
具有n个节点和b条支路的线图中包含n个节点,但不包含回路的连通子图称为线图网络拓扑的“树”(生成树)。
线图中属于这个树的支路称为树支,不属于这个树的支路称为连支。
树支恰有n-1条,因此连支有b-n+1条。
图3中表示出图1b 的线图的一些树。
任选线图中的一棵树,给树每增添一条连支就构成一个只包含该连支的回路,称为基本回路。

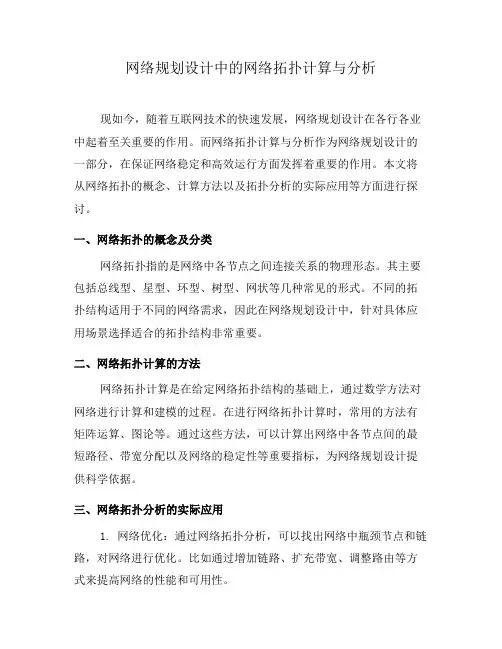

网络规划设计中的网络拓扑计算与分析现如今,随着互联网技术的快速发展,网络规划设计在各行各业中起着至关重要的作用。
而网络拓扑计算与分析作为网络规划设计的一部分,在保证网络稳定和高效运行方面发挥着重要的作用。
本文将从网络拓扑的概念、计算方法以及拓扑分析的实际应用等方面进行探讨。
一、网络拓扑的概念及分类网络拓扑指的是网络中各节点之间连接关系的物理形态。
其主要包括总线型、星型、环型、树型、网状等几种常见的形式。
不同的拓扑结构适用于不同的网络需求,因此在网络规划设计中,针对具体应用场景选择适合的拓扑结构非常重要。
二、网络拓扑计算的方法网络拓扑计算是在给定网络拓扑结构的基础上,通过数学方法对网络进行计算和建模的过程。
在进行网络拓扑计算时,常用的方法有矩阵运算、图论等。
通过这些方法,可以计算出网络中各节点间的最短路径、带宽分配以及网络的稳定性等重要指标,为网络规划设计提供科学依据。
三、网络拓扑分析的实际应用1. 网络优化:通过网络拓扑分析,可以找出网络中瓶颈节点和链路,对网络进行优化。
比如通过增加链路、扩充带宽、调整路由等方式来提高网络的性能和可用性。
2. 安全预警:网络拓扑分析可以帮助发现网络中的异常节点或连接,及时预警网络攻击和异常行为。
通过对网络拓扑的监测和分析,可以迅速采取措施保护网络安全。
3. 资源分配:网络拓扑分析可以评估网络中各节点的负载情况,合理分配资源。
通过分析网络拓扑结构,可以优化资源的利用,提高网络的容错性。
4. 成本控制:网络拓扑分析可以帮助估算网络建设和维护的成本,合理安排预算,控制网络规划设计中的成本。
四、网络拓扑计算与分析中面临的挑战尽管网络拓扑计算与分析在网络规划设计中有着广泛的应用,但仍然面临一些挑战。
比如网络规模越来越大,网络拓扑的复杂性也随之增加,给计算和分析带来了困难。
此外,网络中出现故障时,计算和分析的准确性也会受到影响。
因此,如何有效处理大规模网络的计算和分析,提高算法的准确性和实时性,是当前网络规划设计领域亟待解决的问题。

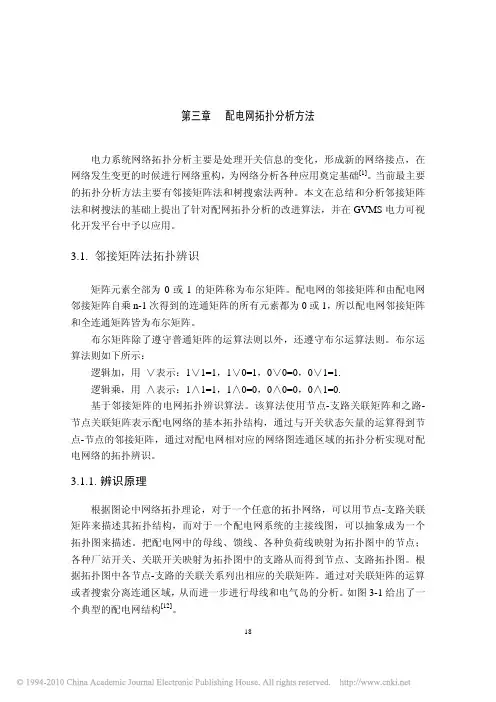

第三章 配电网拓扑分析方法电力系统网络拓扑分析主要是处理开关信息的变化,形成新的网络接点,在网络发生变更的时候进行网络重构,为网络分析各种应用奠定基础[1]。
当前最主要的拓扑分析方法主要有邻接矩阵法和树搜索法两种。
本文在总结和分析邻接矩阵法和树搜法的基础上提出了针对配网拓扑分析的改进算法,并在GVMS电力可视化开发平台中予以应用。
3.1. 邻接矩阵法拓扑辨识矩阵元素全部为0或1的矩阵称为布尔矩阵。
配电网的邻接矩阵和由配电网邻接矩阵自乘n-1次得到的连通矩阵的所有元素都为0或1,所以配电网邻接矩阵和全连通矩阵皆为布尔矩阵。
布尔矩阵除了遵守普通矩阵的运算法则以外,还遵守布尔运算法则。
布尔运算法则如下所示:逻辑加,用∨表示:1∨1=1,1∨0=1,0∨0=0,0∨1=1.逻辑乘,用∧表示:1∧1=1,1∧0=0,0∧0=0,0∧1=0.基于邻接矩阵的电网拓扑辨识算法。
该算法使用节点-支路关联矩阵和之路-节点关联矩阵表示配电网络的基本拓扑结构,通过与开关状态矢量的运算得到节点-节点的邻接矩阵,通过对配电网相对应的网络图连通区域的拓扑分析实现对配电网络的拓扑辨识。
3.1.1. 辨识原理根据图论中网络拓扑理论,对于一个任意的拓扑网络,可以用节点-支路关联矩阵来描述其拓扑结构,而对于一个配电网系统的主接线图,可以抽象成为一个拓扑图来描述。
把配电网中的母线、馈线、各种负荷线映射为拓扑图中的节点;各种厂站开关、关联开关映射为拓扑图中的支路从而得到节点、支路拓扑图。
根据拓扑图中各节点-支路的关联关系列出相应的关联矩阵。
通过对关联矩阵的运算或者搜索分离连通区域,从而进一步进行母线和电气岛的分析。
如图3-1给出了一个典型的配电网结构[12]。
1819根据设备在配电网络中电气特性的近似性,把配电网络设备分成四部分:电源SK , 开关BK , 线路LK 和用户UK 。
在图3-1 中,连接所有开关、母线、S34S1S2图 3-1一个典型的配电网络图用户的线都称为L ;而变电站母线、开关站等母线都称为电源S ;所有的断路器、分段开关甚至包含熔断器都统称为开关B ;所有的用户包含配变、负荷母线, 在图中没有标出, 只是用箭头表示将要接用户。
网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点,其他节点直接与中心节点相连构成的网络。
中心节点可以是文件服务器,也可以是连接设备。
常见的中心节点为集线器。
星型拓扑结构的网络属于集中控制型网络,整个网络由中心节点执行集中式通行控制管理,各节点间的通信都要通过中心节点。
每一个要发送数据的节点都将要发送的数据发送中心节点,再由中心节点负责将数据送到目地节点。
因此,中心节点相当复杂,而各个节点的通信处理负担都很小,只需要满足链路的简单通信要求。
优点:(1)控制简单。
任何一站点只和中央节点相连接,因而介质访问控制方法简单,致使访问协议也十分简单。
易于网络监控和管理。
(2)故障诊断和隔离容易。
中央节点对连接线路可以逐一隔离进行故障检测和定位,单个连接点的故障只影响一个设备,不会影响全网。
(3)方便服务。
中央节点可以方便地对各个站点提供服务和网络重新配置。
缺点:(1)需要耗费大量的电缆,安装、维护的工作量也骤增。
(2)中央节点负担重,形成“瓶颈”,一旦发生故障,则全网受影响。
(3)各站点的分布处理能力较低。
总的来说星型拓扑结构相对简单,便于管理,建网容易,是目前局域网普采用的一种拓扑结构。
采用星型拓扑结构的局域网,一般使用双绞线或光纤作为传输介质,符合综合布线标准,能够满足多种宽带需求。
尽管物理星型拓扑的实施费用高于物理总线拓扑,然而星型拓扑的优势却使其物超所值。
每台设备通过各自的线缆连接到中心设备,因此某根电缆出现问题时只会影响到那一台设备,而网络的其他组件依然可正常运行。
这个优点极其重要,这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。
扩展星型拓扑:如果星型网络扩展到包含与主网络设备相连的其它网络设备,这种拓扑就称为扩展星型拓扑。
纯扩展星型拓扑的问题是:如果中心点出现故障,网络的大部分组件就会被断开。
环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环,这种结构使公共传输电缆组成环型连接,数据在环路中沿着一个方向在各个节点间传输,信息从一个节点传到另一个节点。

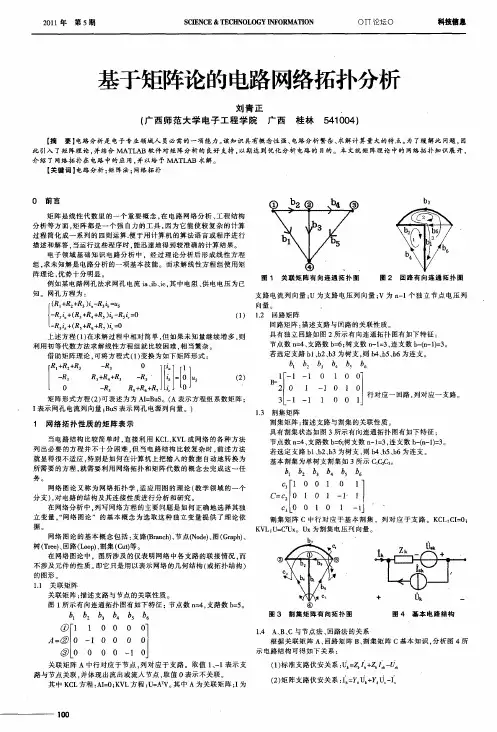

1 第十五章 网络拓扑和电路方程的矩阵形式 第一节 网络的拓扑图 一、网络的图:1、拓扑图: 在电路的分析中,不管电路元件的性质差别,只注意连接方式即网络拓扑的问题。若将每一条支路用一条线段(线段的长短、曲直不限)来表示,就组成拓扑图。如图15-1-1(a)对应电路的拓扑图为(b)。图15-1-2(a)对应电路的拓扑图为(b)。图15-1-3(a)对应电路在低频下的拓扑图为(b)。
此拓扑图是连通图。
(b)是互感电路的分离图。
(b)是在低频下的拓扑图,是分离图,包括自环(自回路)、悬支、孤立结点。 2
2、有向图:如果标以支路电压、电流的(关联)参考方向,即成有向图。 3、子图:如果图G1的所有结点和支路是图G的结点和支路,则G1是G的子图。子图可以有很多。 第二节 树、割集 一、树: 1、定义:连通图G的树T是G的一个子图。(1)它是连同的。(2)包括G中的所有结点。(3)不包含任何回路。树是连接图中所有结点但不包含回路的最少的支路集合。同一拓扑图可以有不同的树。对于一个有n个结点的全连通图可以选择出nn-2种不同的树。 2、树支和连支:当树确定后,凡是图G的支路又属于T的,称为树支,其它是连支。树支数T=n-1;连支数L=b-(n-1)。 二、割集: 定义:对连通图来说,割集C是一组支路的集合,如果把C的全部支路移去,将使原来的连通图分成两个分离部分,但在C的全部支路中,只要少移去一条支路,剩下的拓扑图仍是连通的。因此割集是把连通图分成两个分离部分的最少支路集合。 三、独立回路组的确定: 可以通过树确定一组独立回路,称为单连支回路组。如图15-2-1。
选择支路1、2、3、7为树支,4、5、6、8为连支,则单连支回路组为: {1、2、4},{2、3、5},{2、3、6、7},{1、3、7、8}。 又称为单连支回路组。
四、独立割集组的确定: 可以通过树确定一组独立割集,称为单树支割集组。如图15-2-2。
选择支路1、2、3、7为树支,4、5、6、8为连支,则单树支割集组为: {1、4、8},{2、4、5、6},{3、5、6、8},{6、7、8}。 又称为单树支割集组。 第三节 关联矩阵、回路矩阵、 3
割集矩阵 有向拓扑图的结构可以用关联矩阵、回路矩阵、割集矩阵来描述。 一、 关联矩阵: 1、 关联矩阵的描述:描述支路与结点之间的关联情况。对于n个结点b条支路的电路,用n* b阶矩阵或(n-1)* b阶矩阵来描述。矩阵中的一行对应一个结点,一列对应一条支路。矩阵中的元素为:
以15-3-1为例。其矩阵形式为:
其特点为:每一列只有两个非零元素,且一“+”、一“-”。因此可以划去一行(此行对应的结点称为参考结点,如第四行)称为降阶关联矩阵,用A表示(以后,如果无特殊说明均指A)。则:
关联矩阵和拓扑图之间为一一对应的关系。
2、KCL的矩阵形式: 3、支路电压与结点电压关系的矩阵形式:
二、回路矩阵(基本回路矩阵): 1、(基本)回路矩阵描述:描述支路与回路之间的关联情况。对于n个结点b条支路的电路,用[b-(n-1)]* b阶矩阵来描述。矩阵中的一行对应一个独立回路,一列对应一条支路。矩阵中的元素为:
不关联)与结点(支路)的参考方向指向结点相关联,支路与结点(支路)的参考方向离开结点相关联,支路与结点(支路ij0ijij1ijij1aij
称为全结点关联矩阵。
则:关联矩阵:
100101010110101010011001
Aa
是支路电流列相量。其中bbi0iA
是支路电压列相量。是结点电压列相量,其中bnnTbuuuAu
010110101010011001A 4
以15-3-2为例: 可以任意选择一组独立回路。但通常选择单连支回路作为独立回路。称为基本回路组即单连支回路组。 以支路4、5、6为树支,1、2、3为连支。则基本回路矩阵为:
可见,Bf中包含一个L阶的单位子矩阵,原因是:支路编号时先连支后树支(或先树支后连支);基本回路编号顺序与连支先后顺序号一致;回路正方向与连支正方向一致。 与关联矩阵不同。基本回路矩阵不能唯一确定一个拓扑图的形状。 2、KVL的矩阵形式:
3、支路电流与回路电流关系的矩阵形式:
三、割集矩阵(基本割集矩阵): 1、(基本)割集矩阵描述:描述支路与割集之间的关联情况。对于n个结点b条支路的电路,用 (n-1) * b阶矩阵来描述。矩阵中的一行对应一个独立割集,一列对应一条支路。矩阵中的元素为:
以15-3-3为例: 可以任意选择一组独立割集。但通常选择单树支割集作为独立割集。称为基本割集组即单树支割集组。 以支路4、5、6为树支,1、2、3为连支。则基本割集矩阵为:
不关联)与回路(支路方向相反)的参考方向与回路参考相关联,支路与回路(支路方向一致)的参考方向与回路参考相关联,支路与回路(支路ij0jij1jij1bij
111100011010101001Bf
tLB1
是支路电压列相量。其中bbfu0uB
是回路电流列相量。其中LLTfbiiBi
不关联)与割集(支路方向相反)的参考方向与割集参考相关联,支路与割集(支路方向一致)的参考方向与割集参考相关联,支路与割集(支路ij0jij1jij1qij 5
电流源列相量。为独立为独立电压源列相量。为支路电压列相量。下为对角线阵。互感、无受控源的情况为支路导纳矩阵,在无为支路电流列相量。其中为:、电流关系的矩阵形式条支路,则各支路电压如果电路中含有S.S...S.S...SK.SK.K.KK.IUUYI
I}UU{YIbI)UU(YI
可见,Qf中包含一个L阶的单位子矩阵,原因是:支路编号时先连支后树支(或先树支后连支);基本割集编号顺序与树支顺序号一致;割集正方向与树支正方向一致。
与关联矩阵不同。基本割集矩阵不能唯一确定一个拓扑图的形状。 2、KCL的矩阵形式:
3、支路电压与结点电压关系的矩阵形式:
对于连通图G,若选择相同的支路顺序,则关联矩阵、回路矩阵之间满足: 若选择连通图的同一个树,则基本回路矩阵和基本割集矩阵之间满足: 证明略。 第四节 结点电压方程的矩阵形式 一、复合支路(以正弦交流为例):又称一般支路,典型支路。如图15-4-1。
阻抗ZK只能是电阻、感抗、容抗之一而不能是它们的组合。 二、特性方程及结点电压方程的矩阵形式:分三种情况讨论。 1、无受控源、无互感。
100101010110001111Qf
tLB1
0iQbf
是割集电压列相量。其中ttTfbuuQu
之间的关系:四、ffQBA
0AB0BA0AB0BATfTfTT或或或
TtLTffT
ffBQ0QB0BQ即或
流。条支路受控电流源的电为第流。条支路理想电流源的电为第压。条支路理想电压源的电为第条支路的阻抗。为第条支路的电压、电流。为第、其中kIkIkUkZkIUdK.SK.SK.KK
.K. 6
为了得到结点电压方程的矩阵形式,利用KCL的矩阵形式和支路电压与结点电压之间的关系,可得:
通过例题说明结点电压方程的列写过程和方程的物理意义。 【例15-1】按步骤写出图15-1(a)结点电压方程的矩阵形式。
【解】电路的有向图如(b)。以结点④为参考结点。关联矩阵A为:
路电压、支路电流。得结点电压、进而求支的逆矩阵存在,则可求若,称为结点导纳矩阵。其中nnTS.S.n.TYYAYAUYAIAUAYA
011010100011001101A
