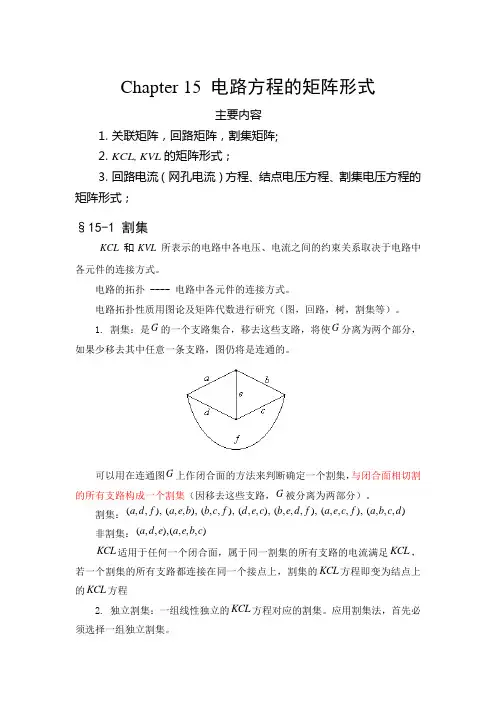

Chapter 15 电路方程的矩阵形式主要内容 1.关联矩阵，回路矩阵，割集矩阵; 2.KCL, KVL 的矩阵形式；3.回路电流（网孔电流）方程、结点电压方程、割集电压方程的矩阵形式；§15-1 割集KCL 和KVL 所表示的电路中各电压、电流之间的约束关系取决于电路中各元件的连接方式。
电路的拓扑 ---- 电路中各元件的连接方式。
电路拓扑性质用图论及矩阵代数进行研究（图，回路，树，割集等）。
1. 割集：是G 的一个支路集合，移去这些支路，将使G 分离为两个部分，如果少移去其中任意一条支路，图仍将是连通的。
可以用在连通图G 上作闭合面的方法来判断确定一个割集，与闭合面相切割的所有支路构成一个割集（因移去这些支路，G 被分离为两部分）。
割集：),,,( ),,,,( ),,,,( ),,,( ),,,( ),,,( ),,,(d c b a f c e a f d e b c e d f c b b e a f d a 非割集：),,,(),,,(c b e a e d aKCL 适用于任何一个闭合面，属于同一割集的所有支路的电流满足KCL ，若一个割集的所有支路都连接在同一个接点上，割集的KCL 方程即变为结点上的KCL 方程2. 独立割集：一组线性独立的KCL 方程对应的割集。
应用割集法，首先必须选择一组独立割集。
① 选定连通图的一个树，则任何连支集合不能构成一个割集；因移去全部连支，剩下的子图（树）仍是连通的，故任何连支集合不能构成割集.② 连通图的每一个树支与一些相应的连支可以构成一个割集。
因移去全部连支，剩下子图为树，再移去一个树支，则树被分离成 21 T T 和两部分，于是联结 21 T T 和的那些连支和这条树支必构成一个割集。
③ 单树支割集（基本割集）由树的一条树支与相应的一些连支所构成的割集为单树支割集。
如下图中 ),,( ),,,( ),,,(d f a f c b e b a④n 个结点和b 条支路的连通图，其树支数为 (n -1)，有(n -1)个单树支割集，称为基本割集组。
天津理工电路习题及答案第十五章电路方程的矩阵形式(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第十五章电路方程的矩阵形式内容总结——目的是建立计算机辅助分析复杂电路（网络）的数学模型1、教学基本要求初步建立网络图论的基本概念：图、连通图和子图的概念，树、回路与割集的拓扑概念，关联矩阵，基本回路，基本割集的概念，选取树和独立回路的方法。
关联矩阵，用降阶关联矩阵表示的KCL和KVL的矩阵形式。
回路与割集的拓扑概念，单连支回路，单树枝割集。
2、重点和难点(1) 关联矩阵(2) 结点电压方程的矩阵形式(3) 状态变量的选取及状态方程的建立方法(4) 电路状态方程列写的直观法和系统法.三种主要关联矩阵形式：①结点关联矩阵A：描述结点与支路的关联关系的矩阵。
设复杂电路（网络）有N个结点、B条支路，其结点关联矩阵A表示如下：(n-1)ⅹb其中任意元素a jk的定义为：a jk= +1，表示结点j与支路k相关联且支路方向流出结点；a= -1，表示结点j与支路k相关联且支路方向流入结jk点；a= 0，表示结点j与支路k不关联；jk②回路关联矩阵B：描述回路与支路的关联关系的矩阵。
设复杂电路（网络）有L个回路、B条支路，其回路关联矩阵B表示如下：lⅹb其中任意元素b jk的定义为：b jk= +1，表示回路j与支路k相关联且回路方向与支路方向一致；bjk= -1，表示回路j与支路k相关联且回路方向与支路方向向反；bjk= 0，表示回路j与支路k相不关联；③割集关联矩阵Q：描述割集与支路的关联关系的矩阵。
设复杂电路（网络）有Q个割集、B条支路，其割集关联矩阵Q表示如下：(n-1)ⅹb其中任意元素q jk的定义为：q jk= +1，表示割集j与支路k相关联且割集方向与支路方向一致；qjk= -1，表示割集j与支路k相关联且割集方向与支路方向向反；qjk= 0，表示割集j与支路k相不关联；注意：★对于结点关联矩阵有：基尔霍夫电流定律的矩阵形式：Ai = 0；i =[i i i2i3……i b]T。

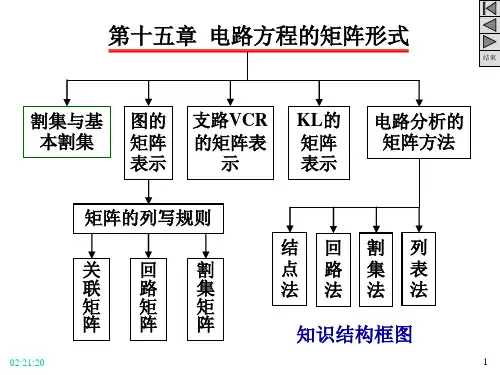

第十五章电路方程的矩阵形式重点：1.关联矩阵；2. 结点电压方程的矩阵形式；3. 状态方程。
