实验八 Proteus仿真软件使用方法1.实验目的：（1）了解Proteus仿真软件的使用方法。

（2）了解51单片机编程器Keil与Proteus仿真软件的联用方法。

2.实验要求：通过讲授和操作练习，学会正确使用Proteus仿真软件及Keil编程及其联合调试。

3.实验内容：（1）Proteus 仿真软件介绍Proteus 软件是由英国LabCenter Electronics 公司开发的EDA工具软件，由ISIS和ARES两个软件构成，其中ISIS是一款便捷的电子系统仿真平台软件，ARES是一款高级的布线编辑软件。

它集成了高级原理布线图、混合模式SPICE电路仿真、PCB设计以及自动布线来实现一个完整的电子设计。

通过Proteus ISIS软件的VSM(虚拟仿真技术), 用户可以对模拟电路、数字电路、模数混合电路，以及基于微控制器的系统连同所有外围接口电子元器件一起仿真。

图8-1是Proteus ISIS的编辑窗口：图8-1 ISIS的编辑界面图中最顶端一栏是“标题栏”，其下的“File View Edit ……”是“菜单栏”，再下面的一栏是“命令工具栏”，最左边的一栏是“模式选择工具栏”；左上角的小方框是“预览窗口”，其下的长方框是“对象选择窗口”，其右侧的大方框是“原理图编辑窗口”。

选择左侧“模式选择工具栏”中的图标，并选择“对象选择窗口”中的P按钮，就会出现如图8-2的元器件选择界面：图8-2 元器件库选择界面在元器件列表框中点击你需要的器件类型（例如：电阻-Resistors,单片机芯片-MicroprocessorICs, LED-Optoelectronics）或在左上角的关键字（Keywords）框中输入你需要的器件名称的关键字（如：信号源 - Clock, 运放 - CA3140等），就会在图8-2中间的大空白框列出你所需的一系列相关的元件。

此时，你可用鼠标选中你要的元件，则图8-2右上角的预览框会显示你所要元件的示意图，若就是你要的元器件，则点击OK按钮，该元器件的名称就会列入位于图8-1左侧的“对象选择窗口”中（参见图1左侧下方框）。

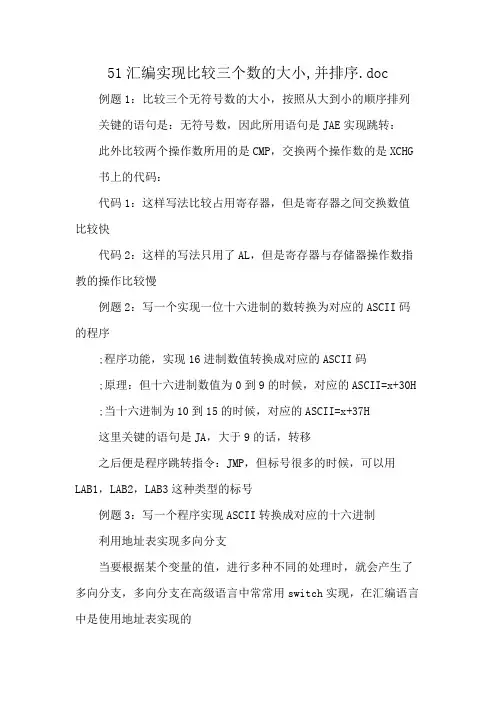

51汇编实现比较三个数的大小,并排序.doc例题1：比较三个无符号数的大小，按照从大到小的顺序排列关键的语句是：无符号数，因此所用语句是JAE实现跳转：此外比较两个操作数所用的是CMP，交换两个操作数的是XCHG 书上的代码：代码1：这样写法比较占用寄存器，但是寄存器之间交换数值比较快代码2：这样的写法只用了AL，但是寄存器与存储器操作数指教的操作比较慢例题2：写一个实现一位十六进制的数转换为对应的ASCII码的程序;程序功能，实现16进制数值转换成对应的ASCII码;原理：但十六进制数值为0到9的时候，对应的ASCII=x+30H ;当十六进制为10到15的时候，对应的ASCII=x+37H这里关键的语句是JA，大于9的话，转移之后便是程序跳转指令：JMP，但标号很多的时候，可以用LAB1，LAB2，LAB3这种类型的标号例题3：写一个程序实现ASCII转换成对应的十六进制利用地址表实现多向分支当要根据某个变量的值，进行多种不同的处理时，就会产生了多向分支，多向分支在高级语言中常常用switch实现，在汇编语言中是使用地址表实现的DSEGSEGMENT……………………COMTABDWCOMA,COMB,COMC,COMDDWCOME,COMF,COMG,COMHDSEGENDS……………………计算如果地址表内的地址，之后调用路口地址表即可之后跳转指令用这个JMPCOMTAB[BX]循环程序设计：例题1：用计数法控制循环本例程中所用的关键指令为LOOP，LOOP指令使用的方法是在初始化CX的初值，每次执行一次LOOP，CX寄存器会减一此外，还用了SI这个源地址指针，因为定义的变量时字，所以SI在循环的时候，调用了两次INC，在得到校验和的时候，重新设置了数据段寄存器，以便于保存校验和。

例题2：不用乘法指令实行乘法运算假设乘法时234*125，不用乘法指令，可以有移位和累加两种方法方法一：累加，可以看成是125个234相加，因此循环的时候，循环次数是CX=125，这里用的指令时XOR，自己和自己异或等于0，还有JCXZ这条指令，JCXZ表示但cx寄存器为0的时候跳转。

Proteus 51汇编源码调试proteus的调试器很有特色,使用很方便。

网上有很多的仿真实例。

有的调试的时候会出现源代码窗口。

这是使用Proteus自带汇编器，如ASEM51时，它将产生SDI文件，所以当你单步调试时，源代码窗口就出现SDI文件。

SDI文件是用Proteus里面ASEMDDX.exe生成，用来显示汇编源码。

ASEMDDX.exe是个命令行程序。

使用方法是先用ASEM51编译汇编程序，生成hex和lst文件，再在命令行方式下输入：ASEMDDX 文件名ASEMDDX会查找文件名对应的lst文件。

然后生成SDI文件。

（只能用于ASEM51生成的lst文件，不支持其他编译器生成的lst文件）我们用keil编译的汇编文件能实现源码仿真吗？只要在Keil编译时生成omf文件取代hex文件，将其加载给CPU，就可以实现Proteus下的源码仿真，而不需要同时打开Keil。

必须注意，不同的编译器产生的omf文件格式不尽相同，因此，并不是所有的omf文件在Proteus 中都支持源代码调试，但可以肯定的是Keil生成的omf是支持源代码调试的。

当你使用Keil编译时，选择生成omf文件（omf51格式文件是Keil中生成的带调试信息的目标文件），如下图所示：然后在Proteus加载生成的omf文件，源代码窗口将可以打开相应的源代码文件。

包括汇编代码和C代码。

使用Proteus自带汇编编译器的注意事项(1) 因为Proteus中自带的汇编编译器都是使用命令行命令进行编译。

在菜单Source->Define code generation tools打开的对话框中，有一项参数是Command Line，对于代码生存工具ASEM51来说，默认的命令行参数可能类似于%1 /INCLUDES:C:\Program Files\Labcenter Electronics\Proteus 7Professional\TOOLS\ASEM51，其中%1代表的是源代码，/INCLUDES:后面跟着的是包含路径，该路径下的*.mcu文件即是通常的SFR定义文件。

目录前言 (1)正文 (1)2.1 设计目的和意义 (1)2.2 设计方法和步骤 (1)2.2.1 数字频率计概述 (1)2.2.2 频率测量仪的设计思路与频率的计算 (1)2.2.3 基本设计原理 (2)3.1数字频率计（低频）的硬件结构设计 (2)3.1.1 系统硬件的构成 (2)3.1.2 系统工作原理图 (2)3.1.3 AT89C51单片机及其引脚说明 (3)3.2 信号调理及放大整形模块 (5)3.3 时基信号产生电路 (5)3.4 PROTEUS仿真电路图 (7)3.5 显示模块 (7)3.6 软件设计 (9)总结 (10)参考文献 (11)附录汇编源程序代码 (12)前言本应用系统设计的目的是通过在“单片机原理及应用”课堂上学习的知识，以及查阅资料，培养一种自学的能力。

并且引导一种创新的思维，把学到的知识应用到日常生活当中。

在设计的过程中，不断的学习，思考和同学间的相互讨论，运用科学的分析问题的方法解决遇到的困难，掌握单片机系统一般的开发流程，学会对常见问题的处理方法，积累设计系统的经验，充分发挥教学与实践的结合。

全能提高个人系统开发的综合能力，开拓了思维，为今后能在相应工作岗位上的工作打下了坚实的基础。

正文2.1 设计目的和意义数字频率计以其可靠性高，体积小，价格低，功能全等优点，广泛用于各种智能仪器中。

这些智能仪器的操作在进行仪器校核以及测量控制的过程中，达到了自动优化，传统仪器面板上的开关和按钮被键盘所代替，测试人员在测量时只需按需要的键，省掉了许多繁琐的人工调节。

智能仪器通常能自动选择量程自动校准，这样不仅方便了操作，也提高了测量精度。

2.2 设计方法和步骤2.2.1 数字频率计概述数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。

它是一种用十进制数字显示被测信号频率的数字测量仪器。

它的基本功能是测量正弦信号，方波信号及其他各种单位时间内变化的物理量。

Proteus学习51单片机之AD转换概述模拟数字转换器（ADC）是将模拟信号转换为数字信号的设备。

我们将在本文中介绍如何在Proteus中使用51单片机进行AD转换。

首先，我们需要了解一些关于ADC的基础知识。

什么是ADC？ADC是模拟数字转换器的缩写。

它是一种将模拟信号（ 例如声音或光线）转换为数字信号的设备。

数字信号可以通过数字处理器 例如计算机或嵌入式系统）进行进一步处理。

为什么需要ADC？数字设备不能直接处理模拟信号。

因此，我们需要将模拟信号转换为数字信号，以便数字设备可以处理它。

这就是ADC的作用。

如何使用ADC？ADC一般有以下几个步骤：1.（采样：使用ADC将连续的模拟信号转换为离散的数据点。

2.（量化：将采样结果转换为离散的数字值。

3.（编码：将数字值转换为二进制值。

在51单片机中，ADC转换的基本步骤是：1.（设定ADC电平：在程序中，我们需要将端口设置为读取ADC的电平。

2.（ADC模式设置：通过设定模式，来选择如何采样和量化信号。

3.（读取ADC值：读取ADC的数字输出值。

Proteus中51单片机AD转换的操作步骤下面我们将了解如何在Proteus中使用51单片机进行AD转换。

1.（创建Proteus新工程在Proteus中创建新工程。

从库中选择合适的51单片机，并将其放置在原理图中。

2.（连接一组电压源和电阻连接一组电压源和电阻，以模拟数字模拟转换器(ADC)输入信号。

3.（添加ADC模块前往“Component（Mode” 元器件模式）下，添加ADC模块。

选择合适的ADC元器件，并将其添加到工程中。

4.（连接ADC模块到单片机将ADC模块与单片机相连。

5.（配置ADC将ADC模块属性栏中的ADC模块讯号连接到单片机的相应端口上，设置ADC的属性。

6.（编写程序并上传到单片机根据需要编写程序，并上传到单片机上。

7.（调试调试程序，并检查ADC是否正常工作。

8.（监测ADC输出透过示波器或LED等设备监测ADC的输出值。

目录实验一单片机仿真开发系统的使用 (2)1.1 Keil C51 集成开发环境介绍 (2)1.2 用Proteus仿真软件 (6)1.3 实现单片机最小系统的简单应用。

(8)实验二显示及驱动电路设计用 (10)实验三简单输入/输出实验 (12)实验四外部中断的运用 (14)实验五单片机内部定时/计数器实验 (15)实验六串行口通信设计 (17)实验七直流电机控制 (18)实验八步进马达控制 (19)实验一单片机仿真开发系统的使用1.1 Keil C51 集成开发环境介绍①、运行keil C51编辑软件，软件界面如图1-1所示②、建立一个新的工程项目单击Project菜单，在弹出的下拉菜单中选中New Project选项③、保存工程项目a、选择要保存的文件路径，输入工程项目文件的名称，如保存的路径为C51文件夹，工程项目的名称为C51，如图所示，单击保存b、为工程项目选择单片机型号在弹出的对话框中选择需要的单片机型号，如图所示,这里选择51核单片机中使用较多的89S51，选定型号后，单击确定，出现如图所示的开发平台界面④、新建源程序文件在下图中单击“File”菜单，选择下拉菜单中的New选项，新建文件后得到如图的界面：⑤、保存源程序文件单击“File”菜单，选择下拉菜单中的Save选项,在弹出的对话框中选择保存的路径及源程序的名称，如图所示。

此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，建议首先保存该空白的文件，单击菜单上的“File”，在下拉菜单中选中“Save As”选项单击，屏幕如下图所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时必须键程序录入区域入正确的.扩展名。

注意，如果用Ｃ语言编写程序，则扩展名为(.c)；如果用汇编语言编写程序，则扩展名必须为(.asm)。

然后，单击“保存”按钮⑥、为工程项目添加源程序文件在编辑界面中，单击“Target”前面的“+”，再在“Source Group”上单击右键，得到如图所示的对话框，选择“Add File to Group’Source Group 1’”，弹出如图所示的对话框，选中要添加的源程序文件，单击“Add”，得到如图所示的界面，同时，在“Source Group 1”文件夹中多了一个添加的“Text1.c”文件。

思考题及习题1一、填空1.微型计算机由CPU、存储器、I/O 口三个必要的功能部件组成,各个功能部件之间数据总线、地址总线、控制总线等三类总线连接成为整体。

2.单片机是将CPU、ROM、RAM、I/O 口和中断系统、定时/计数器等功能模块集成到一块硅片上的芯片级微型计算机系统。

3.当今国际上大都采用MCU或者EMCU来代替“单片机” 一词。

二、简答：1.单片机的编程语言总体上有哪三大类？它们各有什么特点？答：单片机的编程语言总体上可以分为三大种类：机器语言、汇编语言和高级语言。

(1)机器语言是一种直接面向机器、唯一能被计算机直接识别和执行的计算机语言。

它是一串由和“1”组成的二进制代码。

目标程序的执行速度快，占用内存少，运行效率高，但它不易理解和记忆，编写、阅读、修改和调试都很麻烦。

(2)汇编语言是用助记符表示指令的语言，目的是使指令便于书写、识别和记忆。

汇编语言实质上是机器语言的符号表示，即汇编指令和机器指令一一对应，故这种计算机语言也是面向机器的语言，用汇编语言编写的程序要比与其等效的高级语言程序，具有更高的目标代码转换效率，占用内存资源少，运行速度快；虽然引入了简单的指令助记符，但是汇编语言在使用上仍然比高级语言困难得多；汇编语言还缺乏良好的通用性和可移植性。

(3)C语言是当代应用最为广泛、影响最为深远的主流高级编程语言之一。

用C语言编写的C源程序(*.c)可读性强，易学易理解，编程效率高，尤其具备汇编源程序所不具备的良好通用性和可移植性；同时它还支持结构化程序设计及其自动化集成开发工具/环境，这使得程序员能够集中时间和精力去从事对于他们来说更为重要的创造性劳动，从而显著提高了程序的质量和工作的效率。

2.单片机的主要特点是什么？答：(1)集成度高，易于扩展；(2)面向应用，突出控制；(3)可靠性高，适应性强；(4) 性价比高，易于嵌入。

3.51内核的主流单片机产品有哪几种？它们各有什么特点？答：(DMCS-51系列单片机分为基本型和增强型两大子系列：51子系列和52子系列，以芯片型号的最末位数字作为标志。

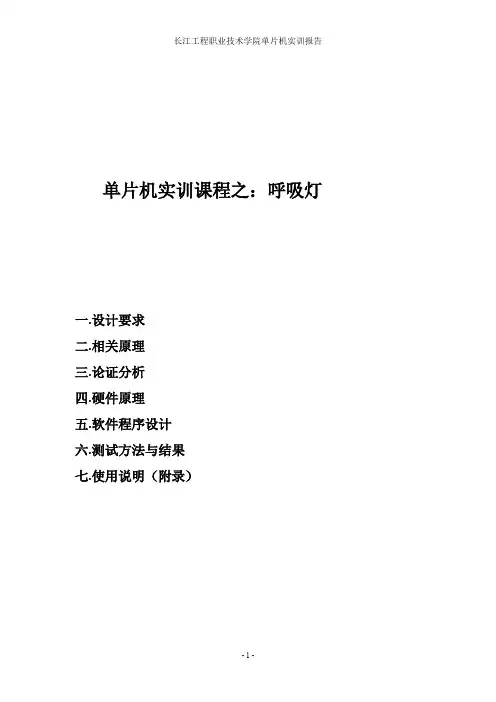

单片机实训课程之：呼吸灯一.设计要求二.相关原理三.论证分析四.硬件原理五.软件程序设计六.测试方法与结果七.使用说明（附录）一.设计要求呼吸灯顾名思义就是让LED灯的闪烁像呼吸一样，时呼时吸，时亮时暗。

二.相关原理呼吸灯的原理：呼吸灯，是用LED模拟呼吸的过程，即渐亮再渐暗再渐亮再渐暗……如此往复，再利用LED的余辉和人眼的暂留效应，看上去就和人的呼吸一样了。

三.论证分析程序流程图四、硬件原理（1）80C511.单片机定义“单片机”就是将计算机的基本部件集成到一块芯片上，包括CPU、ROM、RAM、并行口、串行口、定时器／计数器、中断系统、系统时钟等。

MCS-51的微处理器是由运算器和控制器构成所的。

运算器：主要用来对操作数进行算术、逻辑运算和位操作。

主要包括算术逻辑运算单元ALU、累加器A、寄存器B、位处理器、程序状态字寄存器PSW以及BCD码修正电路等。

控制器：单片机的指挥控制部件，控制器的主要任务是识别指令，并根据指令的性质控制单片机各功能部件，从而保证单片机各部分能自动而协调地工作。

(2)时钟电路外部时钟方式是使用外部振荡脉冲信号，常用于多片MCS-51单片机同时工作，以便于同步。

外部时钟电路，是由一个12MHz晶振和两个瓷片电容组成，为单片机提供标准时钟，其中两个瓷片电容起微调作用，外接晶振频率精确度直接影响电子钟计时的准确性。

（外部时钟方式是把外部已经有的时钟信号引入到单片机内部。

时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。

在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间。

）2.单片机电子钟利用内部定时/计数器溢出产生中断（12M晶振一般为50ms）再乘以相应的倍率来实现秒、分、时的转换。

从定时/计数器产生中断请求到响应中断需要3-8个机器周期，定时中断子程序中的数据入栈和重装定时/计数器的初值还需要占用数个机器周期，还有从中断入口转到中断子程序也要占用一定的机器周期。

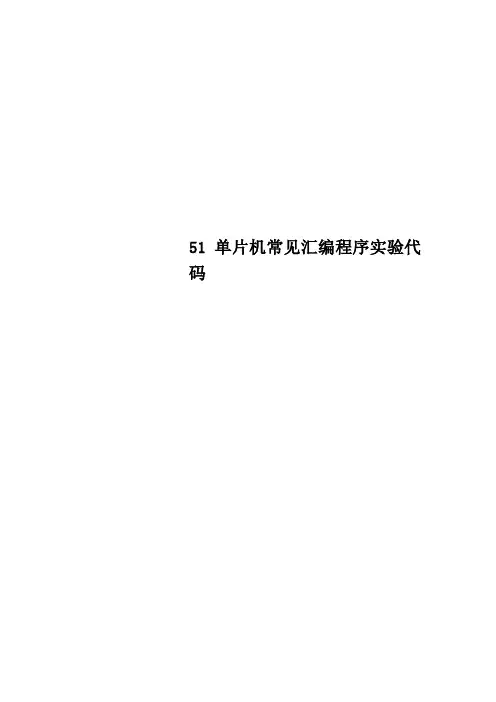

51单片机常见汇编程序实验代码1. 将片外8000H-80FFH单元写入数据AB 32. 将片内RAM20H单元中数据在数码管上显示出来 (3)3. 将片内ARM30H-40H单元清零 54. 将六位数显示在数码管上 55. 8255并口芯片的应用：交通灯控制系统的设计 (6)6. 将交通灯点亮 (7)7. AD转换实验 (8)8. DA转换实验 (10)9. 定时器的应用 ·· 1110. 开关控制LED的亮灭及速度 1211. 计数器实验 (12)12. 串并转换实验 · 1413. 直流电机速度检测1514. 8255PB外接8个开关，编程将开关状态显示在数码管上（串并转换动态扫描方式）17 15. P3.4接开关K，编程将开关拨动次数，通过串并转换的方式进行显示1816. 比较片内RAM30H、31H两个单元值的大小，将较大的数显示在数码管上1917. 单片机P1口接8个开关，编程将开关状态显示在数码管上（串并转换动态扫描方式） (21)18. 将片内50H单元的值显示在数码管上2219. 开关K1接P1.0，K2接P1.1，编程实现当按下K1时在数码管上显示50H单元的值，按下K2在数码管上显示51H单元的值231. 将片外8000H-80FFH单元写入数据ABORG 0000H ;程序从0000H开始执行AJMP MAIN ;跳转到主程序ORG 0030H ;以免覆盖中断MAIN: MOV SP,#60H; 避免堆栈和工作寄存器区冲突MOV DPTR,#8000HMOV R0,#0LOOP: MOV A,#0ABHMOVX @DPTR,AINC DPTRINC R0CJNE R0,#0,LOOP ; 判断AJMP $; 等待END ;调试-视图-M存储器(输入X:8000H)2. 将片内RAM20H单元中数据在数码管上显示出来ORG 0000H ;程序从0000H开始执行AJMP MAIN ;跳转到主程序ORG 0030H ;以免覆盖中断MAIN: MOV SP,#60H ;避免堆栈和工作寄存器区冲突MOV DPTR,#0E100H ;指向命令口MOV A,#03H ;PA、PB口输出MOVX @DPTR,A ;所有并口显示程序先进行8155初始化MOV 20H,#34HMOV A,20HACALL CHAILOOP: MOV R0,#10H ;第一个显示数的送R0MOV R1,#2 ;显示2个数MOV R2,#1 ;从倒数第一个数码管开始显示ACALL DISPLAYLJMP LOOP ;判断CHAI: MOV B,#10HDIV ABMOV 10H,BMOV 11H,ARETDISPLAY: MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND3. 将片内ARM30H-40H单元清零ORG 0000H ;程序从0000H开始执行AJMP MAIN ;跳转到主程序ORG 0030H ;以免覆盖中断MAIN: MOV SP,#60H ;避免堆栈和工作寄存器区冲突MOV R0,#30HMOV A,#0LOOP: MOV @R0,AINC R0CJNE R0,#41H,LOOP ;判断AJMP $ ;等待END ;D:30H4. 将六位数显示在数码管上ORG 0000H ;程序从0000H开始执行AJMP MAIN ;跳转到主程序ORG 0030H ;以免覆盖中断MAIN: MOV SP,#60H ;避免堆栈和工作寄存器区冲突MOV DPTR,#0E100H ;指向命令口MOV A,#03H ;PA、PB口输出MOVX @DPTR,A ;所有并口显示程序先进行8155初始化LOOP: MOV R0,#10H ;第一个显示数的送R0MOV 10H,#0HMOV 11H,#3HMOV 12H,#1HMOV 13H,#2HMOV 14H,#1HMOV 15H,#1HMOV R1,#6 ;显示6个数MOV R2,#1 ;从倒数第一个数码管开始显示ACALL DISPLAYLJMP LOOPDISPLAY: MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND5. 8255并口芯片的应用：交通灯控制系统的设计ORG 0000HAJMP STARTORG 0030HSTART: MOV DPTR,#0AC03HMOV A,#80HMOVX @DPTR,A //8155初始化(所有并口显示中都要先8155初始化)MOV R5,#0F0HACALL DENGMOV R1,#20ACALL DELAYMOV R0,#1LOOP01: MOV R5,#5AHACALL DENGMOV R1,#100ACALL DELAYDJNZ R0,LOOP01MOV R0,#3 // LED_2闪烁次数LOOP02: MOV R5, #0FAHACALL DENGMOV R1,#10ACALL DELAYMOV R5,#50HACALL DENGMOV R1,#10ACALL DELAYDJNZ R0,LOOP02MOV R5,#0A5HACALL DENGMOV R1,#100ACALL DELAYMOV R0,#3LOOP03: MOV R5, #0F5HACALL DENGMOV R1,#10ACALL DELAYMOV R5,#0A0HACALL DENGMOV R1,#10ACALL DELAYDJNZ R0,LOOP03AJMP LOOP01DENG: MOV DPTR,#0AC00H //8155 PA口输出MOV A,R5MOVX @DPTR,A //8155 PA口送出显示参数RET //100ms延时子程序DELAY: MOV R7,#200DEL: MOV R6,#229DJNZ R6,$DJNZ R7,DELDJNZ R1,DELAYRETEND6. 将交通灯点亮ORG 0000HAJMP STARTORG 0030HSTART: MOV DPTR,#0AC03HMOV A,#80HMOV DPTR,#0AC00HMOV A,#05AHMOVX @DPTR,AAJMP $END7. AD转换实验ORG 0000AJMP STARTORG 000BHAJMP INT_0ORG 0030H START: MOV SP,#60HMOV TMOD,#01HMOV TH0,#4BHMOV TL0,#0FDHMOV R4,#2SETB EASETB ET0SETB TR0MOV DPTR,#0E100HMOV A,#3MOVX @DPTR,AMOV 22H,#9MOV 23H,#0MOV 24H,#8MOV 25H,#0 LOOP: MOV R0,#20HMOV R1,#6MOV R2,#1ACALL DISPLAYSJMP LOOPINT_0: MOV TH0,#4BHMOV TL0,#0FDHDJNZ R4,EXITPUSH ACCPUSH DPHPUSH DPLMOV DPTR,#0A000HMOVX A,@DPTRMOV B,#10HDIV ABMOV 21H,AMOVX @DPTR,AMOV R4,#2POP DPLPOP DPHPOP ACCEXIT: RETIDISPLAY: MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND8. DA转换实验ORG 0000SJMP STARTORG 0030HSTART: MOV SP,#60HMOV A,#0LOOP1: MOV DPTR,#0B000HMOVX @DPTR,AACALL XSACALL DELAYINC ACJNE A,#0FFH,LOOP1LOOP2: MOV DPTR,#0B000HMOVX @DPTR,AACALL XSACALL DELAYDEC ACJNE A,#0,LOOP2SJMP LOOP1XS: PUSH ACCMOV DPTR,#TABMOV B,#51DIV ABMOV R1,AXCH A,BMOV B,#5DIV ABMOVC A,@A+DPTRMOV R4,#8ACALL S164MOV A,R1MOVC A,@A+DPTRMOV R4,#8ACALL S164MOV A,#0CLR CMOV R4,#16ACALL S164POP ACCRETS164: RRC AMOV P1.0,CCLR P1.1SETB P1.1DJNZ R4,S164RETDELAY: MOV R7,#200DEl: MOV R6,#229DJNZ R6,$DJNZ R7,DELRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND9. 定时器的应用ORG 0000HAJMP STARTORG 00BHAJMP INT_0ORG 0030HSTART: MOV TMOD,#01HMOV TH0,#4BHMOV TL0,#0FDHMOV R0,#20MOV R1,#0SETB ET0SETB TR0SETB EAAJMP $INT_0: MOV TH0,#4BHMOV TL0,#0FDHDJNZ R0,EXITMOV R0,#20MOV A,R1MOV DPTR,#TABMOVC A,@A+DPTRMOV P1,AINC R1CJNE R1,#8,EXITMOV R1,#0EXIT: RETITAB: DB 0FFH,0FAH,0F5H,0AFH,05FH,0AAH,55H,0H,0FFH END10. 开关控制LED的亮灭及速度ORG 0000H ;程序从0000H开始执行AJMP START ;跳转到主程序ORG 0030H ;以免覆盖中断START: MOV R4,#1 ;立即数传送到累加器LOOP: CLR P3.3 ;进位标志位清零LOOP1: JNB P3.5,LOOP ;直接寻址位为0则转移JB P3.4,LOOP2 ;直接寻址位为1则转移JNB P3.4,$INC R4 ;寄存器增1LOOP2: CPL P3.3 ;累加器求反MOV A,R4 ;寄存器内容传送到累加器AMOV R5,A ;累加器内容传送到累加器ACALL DELAY ;调用延时函数AJMP LOOP1 ;循环DELAY: MOV R6,#200DEL: MOV R7,#229DJNZ R7,$DJNZ R6,DEL ;寄存器减1,不为0则转移DJNZ R5,DELAYRET ;子程序返回END11. 计数器实验ORG 0000SJMP STARTORG 001BHLJMP INT_1START: MOV SP,#60HMOV R5,#20MOV TMOD,#15HMOV TH1,#4BHMOV TL1,#0FDHMOV TH0,#0MOV TL0,#0SETB ET1SETB EASETB TR1SETB TR0MOV DPTR,#0E100HMOV A,#3MOVX @DPTR,ALOOP: MOV R0,#50H;MOV R1,#4LCALL DISPLAYSJMP LOOPINT_1: MOV TH1,#4BHMOV TL1,#0FDHDJNZ R5,CONMOV R5,#20PUSH ACCPUSH BMOV A,TL0MOV B,#10HDIV ABMOV 50H,BMOV 51H,AMOV A,TH0MOV B,#10HDIV ABMOV 52H,BMOV 53H,AMOV TH0,#0MOV TL0,#0POP BPOP ACCCON: RETIDISPLAY: MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTR P164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,ADJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND12. 串并转换实验ORG 0000SJMP STARTORG 0030HSTART: MOV SP,#60HMOV R1,#0MOV DPTR,#TABLOOP: MOV A,#0CLR CMOV R4,#24ACALL S164MOV A,R1MOVC A,@A+DPTRMOV R4,#8ACALL S164INC R1MOV R5,#10ACALL DELAYCJNE R1,#10,EXITMOV R1,#0EXIT: SJMP LOOPS164: RRC AMOV P1.0,CCLR P1.1SETB P1.1DJNZ R4,S164RETDELAY: MOV R6,#200DEL: MOV R7,#230DJNZ R7,$DJNZ R6,DELDJNZ R5,DELAYRETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H, 0FEH,0F6H END13. 直流电机速度检测ORG 0000HAJMP MAINORG 001BHAJMP INT_1ORG 0030HMAIN: MOV SP,#60HMOV TMOD,#15HMOV TH1,#4BHMOV TL1,#0FDHMOV R0,#20MOV TH0,#0MOV TL0,#0SETB ET1SETB EASETB TR0SETB TR1MOV R2,#00HUP: MOV A,R2MOV DPTR,#0A000H //注意片选接YC2，非YC3MOVX @DPTR,AMOV R5,#1ACALL DELAY ;100msINC R2CJNE R2,#0FFH,UPDOWN:MOV A,R2MOV DPTR,#0A000HMOVX @DPTR,AMOV R5,#1ACALL DELAY ;100msDEC R2CJNE R2,#00H,DOWNAJMP UPINT_1: MOV TH1,#4BHMOV TL1,#0FDHDJNZ R0,EXITMOV R0,#20PUSH ACCPUSH DPHPUSH DPLMOV A,TL0ACALL XSMOV TL0,#0MOV A,TH0ACALL XSMOV TH0,#0POP DPLPOP DPHPOP ACCEXIT: RETIXS: MOV DPTR,#TAB;MOV A,R2MOV B,#10 ;显示10进制数DIV ABXCH A,B;MOV DPTR,#TABMOVC A,@A+DPTRACALL FSXCH A,B;MOV DPTR,#TABMOVC A,@A+DPTRACALL FSRETFS: MOV R1,#8YW:RRC AMOV P1.0,CCLR P1.1SETB P1.1DJNZ R1,YWRETDELAY:MOV R6,#200DEL:MOV R7,#230DJNZ R7,$DJNZ R6,DELDJNZ R5,DELAYRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND14. 8255PB外接8个开关，编程将开关状态显示在数码管上（串并转换动态扫描方式）ORG 0000AJMP STARTORG 0030HSTART: MOV DPTR,#0AC03HMOV A, #82HMOVX @DPTR, AMOV DPTR,#0E100HMOV A,#3MOVX @DPTR,ALOOP: MOV DPTR,#0AC01HMOVX A,@DPTRMOV B,#10HDIV ABMOV 10H,BMOV 11H,AMOV R0,#10HMOV R1,#2MOV R2,#1ACALL DISPLAYSJMP LOOPDISPLAY:MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,ADJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND15. P3.4接开关K，编程将开关拨动次数，通过串并转换的方式进行显示ORG 0000SJMP STARTORG 0030HSTART: MOV SP,#60HMOV R5,#0LOOP: JB P3.4,$ACALL DELAYJB P3.4,LOOPINC R5ACALL XSLOOP1: JNB P3.4,$ACALL DELAYJNB P3.4,LOOP1INC R5ACALL XSSJMP LOOPDELAY: MOV R7,#200DEL: MOV R6,#229DJNZ R6,$DJNZ R7,DELRETXS: MOV DPTR,#TABMOV A,R5MOV B,#10HMOV R1,AMOV A,BMOVC A,@A+DPTRMOV R4,#8ACALL S164MOV A,R1MOVC A,@A+DPTRMOV R4,#8ACALL S164MOV A,#0CLR CMOV R4,#16ACALL S164RETS164: RRC AMOV P1.0,CCLR P1.1SETB P1.1DJNZ R4,S164RETTAB: DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND16. 比较片内RAM30H、31H两个单元值的大小，将较大的数显示在数码管上ORG 0000SJMP STARTORG 0030HSTART: MOV SP,#60HMOV DPTR,#0E100HMOV A,#3MOVX @DPTR,AMOV 30H,#06H ;随便赋两个值，显示较大的MOV 31H,#11HMOV A,30HSUBB A,31HJC SMALLMOV B,#10HMOV A,30HDIV ABMOV 30H,BMOV 31H,ABIG: MOV R0,#30HMOV R1,#2MOV R2,#1ACALL DISPLAYSJMP BIG SMALL: MOV B,#10HMOV A,31HDIV ABMOV 30H,BMOV 31H,ASMALL1:MOV R0,#30HMOV R1,#2MOV R2,#1ACALL DISPLAYSJMP SMALL1 DISPLAY:MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTR P164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND17. 单片机P1口接8个开关，编程将开关状态显示在数码管上（串并转换动态扫描方式）ORG 0000HSJMP STARTORG 0030HSTART: MOV SP,#60HMOV DPTR,#0E100HMOV A,#3MOVX @DPTR,ALOOP: MOV A,P1MOV B,#10HDIV ABMOV 20H,BMOV 21H,AMOV R0,#20HMOV R1,#2MOV R2,#1ACALL DISPLAYAJMP LOOPDISPLAY:MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND18. 将片内50H单元的值显示在数码管上ORG 0000HSJMP STARTORG 0030HSTART: MOV SP,#60HMOV DPTR,#0E100HMOV A,#3MOVX @DPTR,ALOOP: MOV A,P1MOV B,#10HDIV ABMOV 20H,BMOV 21H,AMOV R0,#20HMOV R1,#2MOV R2,#1ACALL DISPLAYAJMP LOOPDISPLAY:MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164: MOV DPTR,#TABMOVC A,@A+DPTRP164_1: RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT: MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY: MOV R6,#4DEL: MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0HDB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND19. 开关K1接P1.0，K2接P1.1，编程实现当按下K1时在数码管上显示50H单元的值，按下K2在数码管上显示51H单元的值ORG 0000SJMP STARTORG 0030HSTART: MOV SP,#60HMOV DPTR,#0E100HMOV A,#3MOVX @DPTR,AMOV 50H,#18H ;50H,51H 随便赋两个值MOV 51H,#22HLOOP:JB P1.0,D50JB P1.1,D51SJMP LOOPD51: MOV R0,#10HMOV R1,#2MOV R2,#1MOV A,51HMOV B,#10HDIV ABMOV 10H,BMOV 11H,AACALL DISPLAYSJMP LOOPD50: MOV R0,#10HMOV R1,#2MOV R2,#1MOV A,50HMOV B,#10HDIV ABMOV 10H,BMOV 11H,AACALL DISPLAYSJMP LOOPDISPLAY:MOV A,@R0MOV 0FH,#8ACALL P164ACALL PBITACALL DELAYMOV A,#0MOVX @DPTR,AINC R0DJNZ R1,DISPLAYRETP164:MOV DPTR,#TABMOVC A,@A+DPTRP164_1:RRC AMOV R3,AMOV ACC.0,CANL A,#0FDHMOV DPTR,#0E102HMOVX @DPTR,AORL A,#0FEHMOVX @DPTR,AMOV A,R3DJNZ 0FH,P164_1MOV 0FH,#8RETPBIT:MOV DPTR,#0E101HMOV A,R2MOVX @DPTR,ARL AMOV R2,ARETDELAY:MOV R6,#4DEL:MOV R7,#250DJNZ R7,$DJNZ R6,DELRETTAB:DB 0FCH,60H,0DAH,0F2H,66H,0B6H,0BEH,0E0H DB 0FEH,0F6H,0EEH,3EH,9CH,7AH,9EH,8EHEND。

湖南文理学院课程设计课程名称：单片机课程设计设计题目：电子万年历教学院部：电气与信息工程学院专业班级：自动化09101班指导教师：张晓虎(学生姓名：邵泽学号： 0120完成时间： 2012 年6月12日报告成绩：{摘要：电子万年历是一种非常广泛日常计时工具，对现代社会越来越流行。

它可以对年、月、日、周日、时、分和秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小。

对于数字电子万年历采用直观的数字显示，可以同时显示年、月、日、周日、时、分、秒等信息，还具有时间校准等功能。

该电路采用AT89C52单片机作为核心，功耗小，能在3V的低压工作，电压可选用3到5V电压供电。

万年历的设计过程在硬件与软件方面进行同步设计。

硬件部分主要由AT89C52单片机，液晶显示电路，复位电路，时钟电路，稳压电路电路以及串口下载电路等组成。

在单片机的选择上使用了AT89C52单片机，该单片机适合于许多较为复杂控制应用场合。

显示器使用液晶LCD1602。

软件方面主要包括日历程序、液晶驱动程序，显示程序等。

程序采用汇编语言编写。

所有程序编写完成后，在Keil C51软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真。

关键词时钟电钟，DS1302，液晶LCD1602，单片机Abstract:…Electronic calendar is a very extensive daily timing tool for modern society is more and more popular. It can be to year, month, day, Sunday, when, minutes, and seconds for the time, also has a leap year compensation and other functions, and the DS1302 long service life and small error. For digital electronic calendar using intuitive digital display, can also shows that year, month, day, Sunday, when the information such as, minutes and seconds, still have time calibration etc. Function. The AT89C52 single chip microcomputer as circuit adopts core, power consumption is small, can be in 3 V of low-pressure work, voltage can choose 3 to 5 V voltage power supply. The design process of the calendar in the hardware and software design of synchronization. Mainly by AT89C52 single chip microcomputer hardware part, liquid crystal display circuit, reset circuit, clocking circuit on the circuit circuit and serial download circuit etc. The processor on the choice of the single chip microcomputer AT89C52 use, the single chip microcomputer suitable for many more complex control applications. Use of liquid crystal display LCD1602. Software is mainly including calendar program, liquid crystal driver, show program, etc. Program using assembly language. All programming, after the completion of Keil C51 software in commissioning, make sure no, after Proteus software embedded in within the singlechip microcomputer simulation.Key words DianZhong clock, DS1302, liquid crystal LCD1602, microcontroller目录1设计要求与方案论证 (3)设计要求 (3)系统基本方案选择和论证 (3)单片机芯片的选择方案和论证 (3)"时钟芯片的选择方案和论证： (4)电路设计最终方案决定 (5)2系统的硬件设计与实现 (5)电路设计框图 (5)系统硬件概述 (5)主要单元电路的设计 (5)单片机主控制模块的设计 (6)时钟电路模块的设计 (6)}显示模块电路 (7)串口下载电路 (8)复位电路 (9)稳压电路 (10)3系统的软件设计 (11)程序流程框图 (11)子程序的设计 (11)读写DS1302子程序 (11)】读写LCD1602子程序 (12)4软件测试及分析 (14)分析与结论 (14)调试分析 (14)调试和结论 (15)5总结 (15)1设计要求与方案论证设计要求—①能够显示年、月、日、时、分。

51单片机汇编语言点亮led灯在51单片机汇编语言中，点亮LED灯通常需要进行以下几个步骤：1. 配置相应的引脚为输出模式，将LED灯接在该引脚上。

2. 设置引脚的电平为高电平，以点亮LED灯。

下面是一个简单的51单片机汇编语言程序示例，用于点亮P1口的LED灯：```ORG 0x0000 ; 程序起始地址MOV P1, #0xFF ; 将P1口的引脚设置为输出模式LOOP:SETB P1.0 ; 将P1.0引脚设置为高电平，点亮LED灯SJMP LOOP ; 循环执行END ; 程序结束```在上面的示例中，首先使用`MOV`指令将P1口的引脚设置为0xFF，即将P1所有IO口设置为输出模式。

然后使用`SETB`指令将P1.0引脚设置为高电平，以点亮LED灯。

最后通过一个无限循环`SJMP`，使程序一直执行这个过程，保持LED灯一直点亮。

请注意，上述示例只是个简单的示例，实际操作中可能需要根据具体的硬件连接和芯片型号进行相应的修改。

51单片机汇编语言点亮led灯要在51单片机上使用汇编语言点亮LED灯，你需要了解硬件的连接方式以及相应的控制寄存器。

以下是一个简单的示例来点亮一个LED灯：首先，假设你将LED连接到单片机的P1.0引脚。

然后，你可以使用汇编语言编写如下的代码：ORG 0 ; 程序起始地址MOV P1, #0 ; 将P1口的初始值设为0LOOP: ; 循环开始SETB P1.0 ; 设置P1.0引脚为高电平，点亮LEDACALL DELAY ; 调用延时程序CLR P1.0 ; 清除P1.0引脚，将LED熄灭ACALL DELAY ; 调用延时程序SJMP LOOP ; 无条件跳转到LOOP标签，进行循环DELAY: ; 延时程序MOV R2, #10 ; 设置延时计数器AGAIN:MOV R1, #250 ; 设置内部循环计数器AGAIN1:DJNZ R1, AGAIN1 ; 内部循环计数器递减直到为0DJNZ R2, AGAIN ; 延时计数器递减直到为0RET ; 返回END ; 程序结束标志这个程序通过不断循环，在P1.0引脚设置高电平和低电平之间的切换来点亮和熄灭LED。

51单片机汇编语言指令教程汇集1.MOV指令：MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。

例如，MOVA,将常数10复制到累加器A中。

2.ADD指令：ADD指令用于将两个操作数相加，并将结果保存在目标操作数中。

例如，ADDA,B将寄存器B的值与累加器A的值相加，并将结果保存在累加器A中。

3.SUB指令：SUB指令用于将源操作数减去目标操作数，并将结果保存在目标操作数中。

例如，SUBA,B将寄存器B的值减去累加器A的值，并将结果保存在累加器A中。

4.INC指令：INC指令用于将指定的操作数加1、例如，INCA将累加器A的值加15.DEC指令：DEC指令用于将指定的操作数减1、例如，DECA将累加器A的值减16.JMP指令：JMP指令用于无条件地跳转到指定的地址。

例如，JMP1000h将跳转到地址1000h处执行指令。

9. ACALL指令：ACALL指令用于调用一个子程序，其地址由指令给出，子程序结束后返回到调用指令的下一条指令。

例如，ACALL Subroutine将调用一个名为Subroutine的子程序。

10.RET指令：RET指令用于从子程序返回到调用指令的下一条指令。

例如，RET将从子程序返回。

11.NOP指令：NOP指令用于空操作，即不执行任何操作。

它通常用于延时或填充空白。

以上是一些常用的51单片机汇编语言指令，这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。

学习并熟练掌握这些指令，对于编写高效的51单片机汇编程序非常重要。

希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。

如果你想深入学习51单片机汇编语言，建议参考相关的教材或在线资源，进行更加系统和全面的学习。
