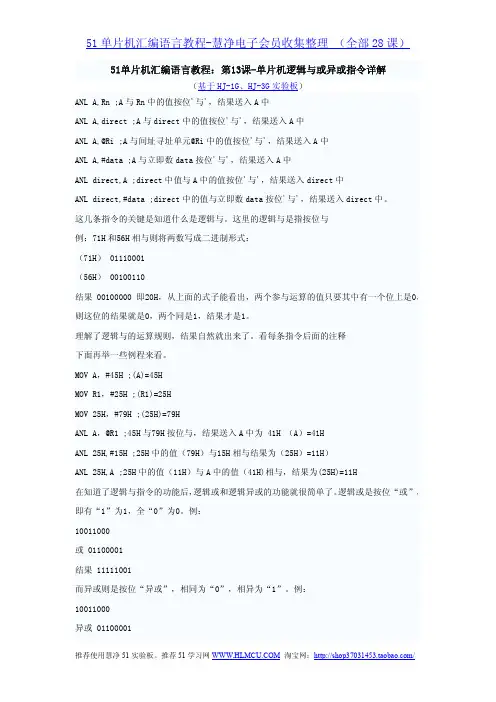

51单片机汇编语言教程：第13课-单片机逻辑与或异或指令详解结果11111001而所有的或指令，就是将与指仿中的ANL换成ORL，而异或指令则是将ANL换成XRL。
即或指令：ORL A,Rn;A和Rn中的值按位'或'，结果送入A中ORL A,direct;A和与间址寻址单元@Ri中的值按位'或'，结果送入A中ORL A,#data;A和立direct中的值按位'或'，结果送入A中ORL A,@Ri;A和即数data按位'或'，结果送入A中ORL direct,A;direct中值和A中的值按位'或'，结果送入direct中ORL direct,#data;direct中的值和立即数data按位'或'，结果送入direct中。
异或指令：XRL A,Rn;A和Rn中的值按位'异或'，结果送入A中XRL A,direct;A和direct中的值按位'异或'，结果送入A中XRL A,@Ri;A和间址寻址单元@Ri中的值按位'异或'，结果送入A中XRL A,#data;A和立即数data按位'异或'，结果送入A中XRL direct,A;direct中值和A中的值按位'异或'，结果送入direct中XRL direct,#data;direct中的值和立即数data按位'异或'，结果送入direct中。
练习：MOV A，#24HMOV R0，#37HORL A，R0XRL A，#29HMOV35H，#10HORL35H，#29HMOV R0，#35HANL A，@R0四、控制转移类指令无条件转移类指令短转移类指令AJMP addr11长转移类指令LJMP addr16相对转移指令SJMP rel上面的三条指令，如果要仔细分析的话，区别较大，但开始学习时，可不理会这么多，统统理解成：JMP标号，也就是跳转到一个标号处。
51单片机汇编语言指令教程汇集
1.MOV
MOV指令把源操作数的值复制到目的操作数。
格式如下：
MOV dest，src
dest ：用于存储源操作数值的目的操作数。
src ：用于取源操作数值的源操作数。
MOV指令可以把源操作数的值复制到目的操作数里，其中它的源操作数和目的操作数可以是内存单元，寄存器或立即数。
2.MVI
MVI指令把单字节立即数的值复制到其中一寄存器或内存单元。
格式如下：
MVI dest,data
dest ：用于存放单字节立即数值的目的操作数。
data ：用于取立即数值的立即数。
MVI指令可以把数据(data)复制到dest所指向的存储单元。
它的目的操作数可以是内存单元或寄存器，源操作数只能是8位立即数。
3.LXI
LXI指令可以把16位数据装载到左边和右边双字节寄存器中。
格式如下：
LXI rp,data
rp ：用接受16位数据的双字节寄存器，它可以是BC，DE，HL或SP。
data ：用于取16位立即数的立即数。
LXI指令可以把16位立即数data复制到双字节寄存器rp里。
4.LDA
LDA指令可以把存储单元中的数据装载到A寄存器中，格式如下：
LDA addr
addr ：用于取存储单元数据值的存储单元地址。
LDA指令可以把存储单元addr中的数据复制到A寄存器中。
5.STA
STA指令可以把A寄存器的值存入指定的存储单元中，格式如下：
STA addr。
指令中常用符号说明Rn当前寄存器区的8个工作寄存器R0~R7（n=0~7）Ri当前寄存器区可作为地址寄存器的2个工作寄存器R0和R1（i=0,1）Direct8位内部数据寄存器单元的地址及特殊功能寄存器的地址#data表示8位常数（立即数）#data16表示16位常数Add16表示16位地址Addr11表示11位地址Rel8位代符号的地址偏移量Bit表示位地址@间接寻址寄存器或基址寄存器的前缀( )表示括号中单元的内容(( ))表示间接寻址的内容指令系统数据传送指令（8个助记符）助记符中英文注释MOV Move 移动MOV A , Rn;Rn→A，寄存器Rn的内容送到累加器AMOV A , Direct;（direct）→A，直接地址的内容送AMOV A ,@ Ri;（Ri）→A，RI间址的内容送AMOV A , #data;data→A，立即数送AMOV Rn , A;A→Rn，累加器A的内容送寄存器RnMOV Rn ,direct;（direct）→Rn，直接地址中的内容送RnMOV Rn , #data;data→Rn，立即数送RnMOV direct , A;A→（direct），累加器A中的内容送直接地址中MOV direct , Rn;(Rn)→direct，寄存器的内容送到直接地址MOV direct , direct;(direct)→direct，直接地址的内容送到直接地址MOV direct , @Ri;（（Ri））→direct，间址的内容送到直接地址MOV direct , #data;8位立即数送到直接地址中MOV @Ri , A;(A)→@Ri，累加器的内容送到间址中MOV @Ri , direct;direct→@Ri，直接地址中的内容送到间址中MOV @Ri , #data; data→@Ri ，8位立即数送到间址中MOV DPTR , #data16;data16→DPTR,16位常数送入数据指针寄存器，高8位送入DPH，低8位送入DPL中（单片机中唯一一条16位数据传送指令）（MOV类指令共16条）MOVC Move Cod 查表指令MOVC A , @A+PC;PC+1→PC，（A+PC）→AMOVC A , @A+DPTR;(A+DPTR) →A(MOVC类指令共两条)MOVX Move External 与外部数据寄存区传送数据MOVX A , @DPTR;(DPTR)→A，DPTR间址单元内容送AMOVX @DPTR , A;A→（DPTR），A中内容送入DPTR间址单元MOVX A , @Ri;（Ri）→A，Ri间址单元内容送AMOVX @Ri , A;A→（Ri），A中内容送Ri间址单元(MOVX类指令4条)XCH Exchange 交换指令XCH A , Rn;Rn←→A , Rn的内容与A的内容交换XCH A , Direct; Direct ←→A ，直接地址的内容与A的内容交换XCH A , @Ri;（Ri）←→A ，间址的内容与A的内容交换XCHD Exchange Decimal十进制交换XCHD A , @Ri;(Ri.3~Ri.0) ←→A.3~A.0,间址内容低四位与A中内容低四位交换SWAP Swap 交换SWAP A;A.3~A.0←→ A.7~A.4 , A中低四位与高四位内容交换PUSH Push 入栈PUSH direct;SP+1→SP , (direct)→(SP);直接地址内容压入堆栈顶POP Pop 出栈POP direct;(SP)→(direct) , SP-1→SP;堆栈内容弹出到直接地址●算术运算类指令（7个助记符）ADD Add 加法运算ADD A , Rn;A + Rn→A , A与Rn的内容相加，结果送到A中ADD A , direct;(direct)+A→A,A与直接地址的内容相加，结果送到A中ADD A , @Ri;((Ri))+A→A, A与间址中的内容相加，结果送到A中ADD A , #data;data+A→A,A与立即数相加，和送入AADDC ADD with Carry 带进位加法ADDC A , Rn;A + Rn+CY→A , A与Rn的内容、进位状态相加，结果送到A中ADDC A , direct;(direct)+A+CY→A,A与直接地址的内容、进位状态相加，结果送到A中ADDC A , @Ri;((Ri))+A+CY→A, A与间址中的内容、进位状态相加，结果送到A中ADDC A , #data;data+A+CY→A,A与立即数、进位状态相加，和送入ASUBB Subbtract with Borrow 带进位减法SUBB A , Rn;A-Rn-CY→A,A减寄存器Rn的内容及进位标志，结果送ASUBB A , direct; A-(direct)-CY→A,A直接地址的内容及进位标志，结果送ASUBB A , @Ri; A-((Ri))-CY→A,A间址的内容及进位标志，结果送ASUBB A , #data; A-data-CY→A,A立即数及进位标志，结果送AMUL Multiply 乘法指令MUL AB;A x B→B和A，结果16位，高8位存入B，低8位存入A;若结果大于FFH，则将溢出标志OV置1DIV Divide 除法指令DIV AB;A÷B 商→A，余数→B;若除数为0，结果不确定，则将溢出标志OV置1INC Increment 加1指令INC A;A+1→A,A加1，结果放在AINC Rn; Rn +1→ Rn, Rn加1，结果放在RnINC direct; （direct）+1→ direct,直接地址的内容加1，结果放在该地址中INC @Ri;（（Ri））+1→( Ri),间址中的内容加1，结果放在该间址中INC DPTR;（DPTR）+1→DPTR,数据指针内容加1，结果放在数据指针寄存器（DPTR）中DEC Decrement 减1指令INC A;A-1→A,A减1，结果放在AINC Rn; Rn -1→ Rn, Rn减1，结果放在RnINC direct; （direct）-1→ direct,直接地址的内容减1，结果放在该地址中INC @Ri;（（Ri））-1→( Ri),间址中的内容减1，结果放在该间址中DA Decimal Adjust 十进制加法调整指令DA A;在加法指令后，把A中二进制码自动调整为BCD码;DA A只能更跟在ADD或ADDC加法指令后，不适用于减法●逻辑运算指令（9个助记符）ANL Logical And 逻辑与运算ANL A , Rn; (A)与(Rn)→A, A的内容与Rn中的内容相与，结果放在A中ANL A , direct; (A)与(direct)→A, A的内容与直接地址中的内容相与，结果放在A中ANL A , @Ri; (A)与(（Ri）)→A, A的内容与间址的内容相与，结果放在A中ANL A , #data; (A)与(data)→A, A的内容与立即数相与，结果放在A中ANL direct , A; (direct)与(A)→direct, 直接地址中的内容相与A的内容相与，结果放在直接地址中ANL direct , #data;(direct)与#data→direct, 直接地址中的内容相与立即数相与，结果放在直接地址中ORL Logical OR 逻辑或运算ORL A , Rn; (A) 或(Rn)→A, A的内容与Rn中的内容相或，结果放在A中ORL A , direct; (A) 或(direct)→A, A的内容与直接地址中的内容相或，结果放在A中ORL A , @Ri; (A) 或(（Ri）)→A, A的内容与间址的内容相或，结果放在A中ORL A , #data; (A) 或(data)→A, A的内容与立即数相或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相或，结果放在直接地址中ORL direct , #data;(direct) 或#data→direct, 直接地址中的内容相与立即数相或，结果放在直接地址中XRL Logical exclusive or 逻辑异或运算ORL A , Rn; (A) 异或(Rn)→A, A的内容与Rn中的内容相异或，结果放在A中ORL A , direct; (A) 异或(direct)→A, A的内容与直接地址中的内容相异或，结果放在A中ORL A , @Ri; (A) 异或(（Ri）)→A, A的内容与间址的内容相异或，结果放在A中ORL A , #data; (A) 异或(data)→A, A的内容与立即数相异或，结果放在A中ORL direct , A; (direct) 或A)→direct, 直接地址中的内容相与A的内容相异或，结果放在直接地址中ORL direct , #data;(direct) 异或#data→direct, 直接地址中的内容相与立即数相异或，结果放在直接地址RL Rotate Left 循环左移指令RL A;每执行一次，A中的内容左移一位RR Rotate Right 循环右移指令RR A;每执行一次，A中的内容右移一位RLC Rotate Left with the Carry flag 带进位循环左移指令RLC A;每执行一次，CY和A中的内容左移一位RRC Rotate Right with the Carry flag带进位循环又移指令RRC A;每执行一次，CY和A中的内容右移一位注意：循环移位指令只能对A中的内容进行移位操作CPL Complement 取反指令（求补指令）CPL A;累加器内容按位取反，0变1,1变0CLR Clear 清零指令CLR A;累加器清零（A各位全变为0）●控制转移指令（9个助记符）LJMP Long Jump 长跳转指令LJMP add16;add16→PC,无条件跳转到add16地址，可在64KB范围内转移AJMP Absolute Jump 绝对跳转指令AJMP add11;add11→PC,无条件跳转到add11地址，可在2KB范围内转移SJMP Short Jump 短跳转指令SJMP rel;PC+2+rel→PC，rel是偏移量，8位有符号数（-127~127），可向前后跳转±128个地址单元JMP Jump 跳转指令JMP @A+DPTR;A+DPTR→PC,属于散转指令，无条件转向A与DPTR内容相加后形成的新地址JZ Jump if acc is Zero累加器为零转移JZ rel;A=0转向PC+2+rel→PC,A≠0，顺序执行JNZ Jump if acc is Not Zero累加器不为零转移JNZ rel;A≠0转向PC+2+rel→PC,A=0，顺序执行CJNE Compare and Jump if Not Equal比较不相等则转移CJNE A , direct , rel;A≠（direct）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（direct）CY=0, (A)<（direct）CY=1CJNE A , #data , rel;A≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）;(A)>（data）CY=0,( A)<（data）CY=1CJNE Rn , #data , rel; Rn≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; (Rn) >（data）CY=0, (Rn) <（data）CY=1CJNE @Ri , #data , rel;((Ri))≠（data）转向PC+3+rel→PC，否则顺序执行（PC+3 →PC）; ((Ri))>（data）CY=0, ((Ri)) <（data）CY=1DJNE Decrement and Jump if Not Zero 减1不为0则转移DJNE Rn , rel;Rn-1→Rn, Rn≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）DJNZ direct , rel;(direct-1)→direct, direct≠0转向PC+2+rel→PC，否则顺序执行（PC+2→PC）LCALL Long Call 长条用指令LCALL addr16;调用程序入口地址为addr16的之程序ACALL Absolute Call短调用ACALL addr11;调用程序入口地址为addr11的之程序RET ReturnRET;放在子程序最后，使程序准确返回到主程序断点处RETI Return from InterruptRETI;中断返回指令，能清楚优先级状态NOP No Operation 空操作指令NOP;空操作，产生一个机器周期延时●位操作指令MOV Move 数据传送指令MOV C , bit;（bit）→C，寻址位的状态送入CMOV bit , C;（C）→bit，C的转态送入地址中CLR Clear 清零指令CLR C;0→C,清零累加器CLR bit;清零直接寻址位CPL Complement 取反指令（求补指令）CPL C;c取反CPL bit;直接寻址位取反SETB Set Bit 置位SETB C;C置1SETB bit;直接寻址位置1ANL And Logical 与逻辑运算ANL C , bit;直接寻址位与C相与，结果放在CANL C , /bit; 直接寻址位与非C相与，结果放在CORL OR Logical 或逻辑运算ORL C , bit;直接寻址位与C相或，结果放在CORL C , /bit; 直接寻址位与非C相或，结果放在CJC Jump if Carry is set 进位位为1则转移JC rel;C=1,转向PC+2+rel→PC，否则顺序执行PC+2→PCJNC Jump if Carry is Not set 进位位为不为1则转移JNC rel;C=0,转向PC+2+rel→PC，否则顺序执行PC+2→PCJB Jump if Bit is set 进位位为1则转移JB bit , rel;（bit）=1,转向PC+3+rel→PC，否则顺序执行PC+3→PCJNB Jump if Bit is Not set 进位位为1则转移JNB bit , rel;（bit）=0,转向PC+3+rel→PC，否则顺序执行PC+3→PCJBC Jump if Bit is set and Clear bit指定位等于1转移并清该位JBC bit , rel; （bit）=1,转向PC+3+rel→PC，同时0→bit否则顺序执行PC+3→PC伪指令ORG Origin 代码起始地址指令ORG 0000HMOV A , #0010H;这条指令从0000H这个地址单元开始写起END End 汇编程序结束指令END;汇编指令结束DB字节定义伪指令ORG 1000HDB 01H , 02H;则(1000H)=01H，(1001H)=02HORG 1100HDB ‘01’;则(1100H)=30H,30H是0的ASCII码,(1101H)=31H,31H是1的ASCII码DW双字节定义伪指令ORG 2000HDW 2546H , 0178H; (2000H)=25H, (2001H)=46H, (2002H)=01H, (2003H)=78H,EQU数据赋值伪指令X EQU n;将n的值赋给xBIT位数据赋值伪指令y BIT b;y是用户定义标号，b为0或1MACRO宏指令宏指令名MACRO 形式参数······代码段······ENDM;宏指令定义结束寻址方式及相关的存储空间寻址方式寻址范围寄存器寻址R0~R7A 、B、C(CY)、AB（双字节）、DPTR（双字节）、PC（双字节）直接寻址内部RAM低128字节特殊功能寄存器内部RAM位寻区的128个位特殊功能寄存器中可寻址的位寄存器间接寻址内部数据存储器RAM【@R0,@R1,@SP（仅PUSH,POP）】内部数据存储器单元的低4位（@R0,@R1）外部RAM或I/O口（@R0,@R1，@DPTR）立即寻址程序存储器（常数）程序存储器（@A+PC,@A+DPTR）基寄存器加变址寄存器间接寻址。
51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。
