jss48a一s时间继电器工作原理
时间继电器是一种利用电磁原理或机械动作原理来延迟触发电路的开关器件。
它具有控制电路和工作电路两个部分，能够在特定的时间间隔内接通或断开工作电路，以实现定时控制和保护电路的目的。
jss48a 一s 时间继电器是一种电子式时间继电器，具有体积小、精度高、寿命长等特点。
它主要由线圈、铁芯、触点、转子和定子等部分组成。
当线圈通电时，产生的磁场使铁芯产生磁性，吸引或释放转子，从而使触点闭合或断开。
jss48a 一s 时间继电器的工作原理：当线圈通电后，磁场逐渐增强，直到达到铁芯的磁饱和。
此时，铁芯对转子的吸引力达到最大值，使转子与定子之间的间隙减小，触点闭合。
随着时间的推移，线圈中的电流逐渐减小，磁场也相应减弱。
当磁场减小到一定程度时，铁芯对转子的吸引力减小，转子与定子之间的间隙增大，触点断开。
jss48a 一s 时间继电器广泛应用于家用电器、工业自动化、通信设备、计算机等领域。
![时间继电器-[JS7系列时间继电器]JS7-A系列时间继电器主要用于交流](https://img.taocdn.com/s1/m/8edd3508fd4ffe4733687e21af45b307e871f99f.png)

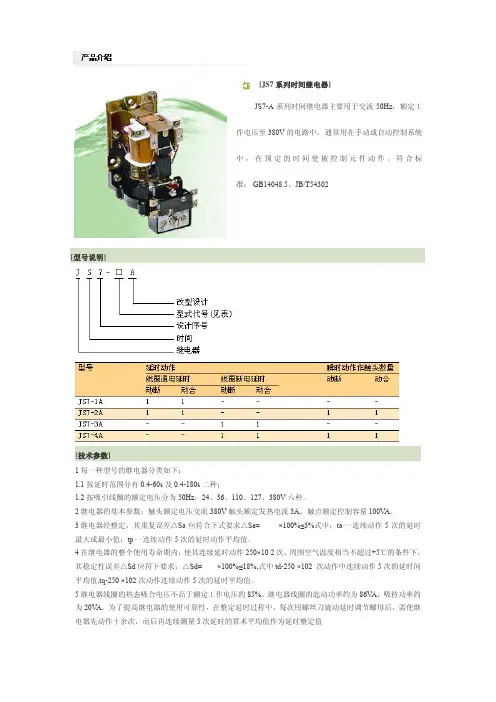

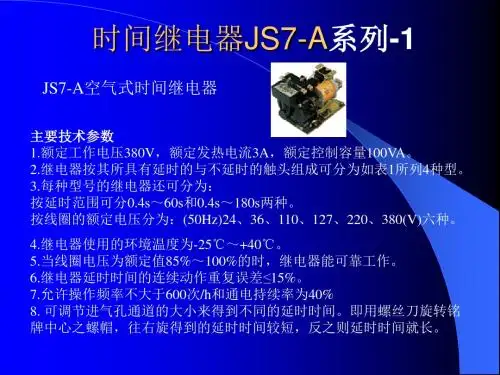

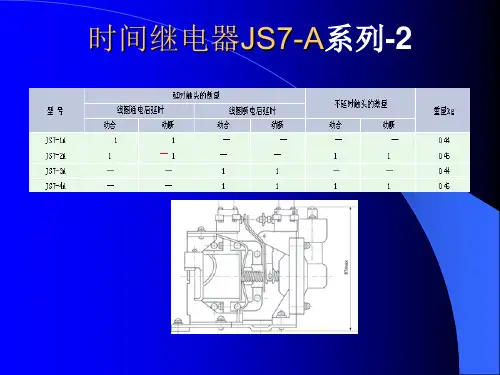

[JS7系列时间继电器]JS7-A系列时间继电器主要用于交流50Hz，额定工作电压至380V的电路中，通常用在手动或自动控制系统中，在预定的时间使被控制元件动作。
符合标准： GB14048.5、JB/T54302[型号说明][技术参数]1 每一种型号的继电器分类如下：1.1 按延时范围分有0.4-60s及0.4-180s二种；1.2 按吸引线圈的额定电压分为50Hz，24、36、110、127、380V六种。
2 继电器的基本参数：触头额定电压交流380V触头额定发热电流3A，触点额定控制容量100V A。
3 继电器经整定，其重复误差Sa△应符合下式要求Sa=△ ×100%≤3%式中：ta一连续动作5次的延时最大或最小值；tp一连续动作5次的延时动作平均值。
4 在继电器的整个使用寿命期内，使其连续延时动作250×10 2 次，周围空气温度相当不超过+5℃的条件下，其稳定性误差Sd△应符下要求； Sd=△ ×100%≤18%,式中td-250 ×102 次动作中连续动作5次的延时间平均值,tq-250 ×102 次动作连续动作5次的延时平均值。
5 继电器线圈的热态吸合电压不高于额定工作电压的85%。
继电器线圈的起动功率约为86V A，吸持功率约为20V A。
为了提高继电器的使用可靠性，在整定延时过程中，每次用螺丝刀旋动延时调节螺母后，需使继电器先动作十余次，而后再连续测量5次延时的算术平均值作为延时整定值[外形及安装尺寸][ST2P,ST3P,ST3PF,ST4P, ST6P, AH2,AH2-Y,AH3系列时间继电器]ST2P, ST3P, ST3PF, ST4P, ST6P, AH2, AH2-Y, AH3系列超级时间继电器，具有体积小、重量轻、结构紧凑、延时精度高、可靠性好、寿命长等特点。
适用于各处高精度，高可靠性自动控制场合作延时控制元件之用。

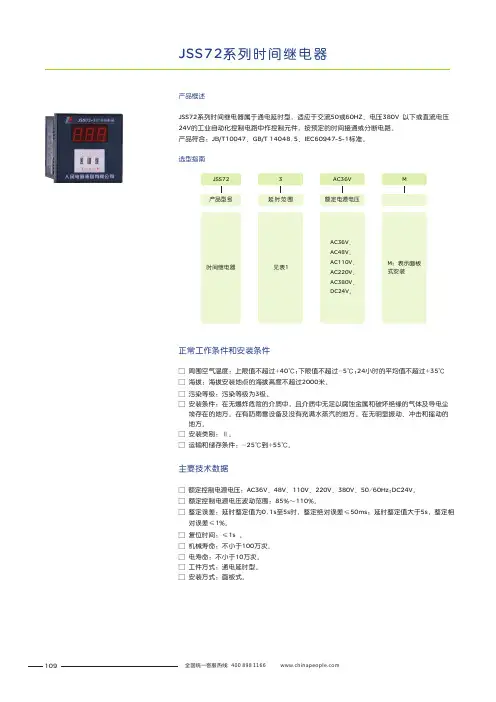

JSS725060HZ 380V 24V 的工业自动化控制电路中作控制元件，按预定的时间接通或分断电路。
产品符合：JB/T10047、GB/T 14048.5、IEC60947-5-1标准。
系列时间继电器属于通电延时型，适应于交流或、电压 以下或直流电压□ □ 额定控制电源电压波动范围：85%～110%。
□ 整定误差：延时整定值为0.1s 至5s 时，整定绝对误差≤50ms ；延时整定值大于5s ，整定相 对误差≤1%。
□ 复位时间：≤1s 。
□ 机械寿命：不小于100万次。
□ 电寿命：不小于10万次。
□ 工件方式：通电延时型。
□ 安装方式：面板式。
额定控制电源电压：AC36V 、48V 、110V 、220V 、380V 、50/60Hz ;DC24V 。
□ ：□ 海拔：海拔安装地点的海拔高度不超过2000米。
□ 污染等级：污染等级为3级。
□ 安装条件：在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘 埃存在的地方。
在有防雨雪设备及没有充满水蒸汽的地方。
在无明显振动、冲击和摇动的 地方。
□ 安装类别：Ⅱ。
□ 运输和储存条件：-25℃到+55℃。
周围空气温度上限值不超过+40℃;下限值不超过-5℃;24小时的平均值不超过+35℃正常工作条件和安装条件主要技术数据产品概述选型指南时间继电器见表1AC36V 、AC48V 、AC110V 、AC220V 、AC380V 、DC24V 。
M ：表示面板式安装109图1 JSS72接线图1823456910111213714-+电源清零暂停~表1表2图1 JSS72接线图用户在订货时应注明时间继电器名称及型号、额定控制电源电压和数量。
例:JSS72-A AC220V 数量100台接线图外形及安装尺寸订货须知110。

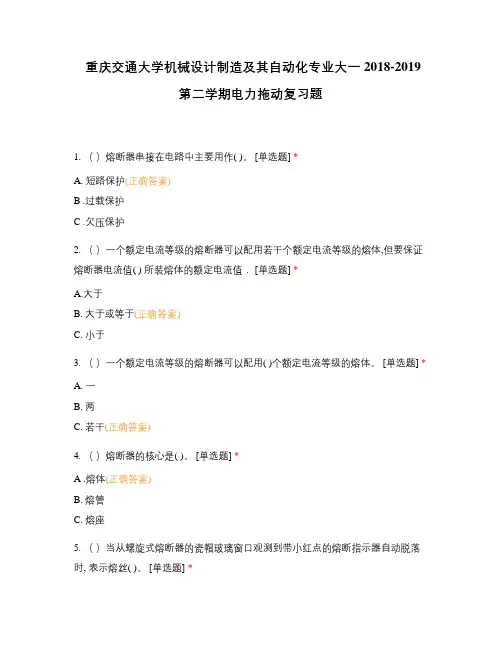

重庆交通大学机械设计制造及其自动化专业大一2018-2019第二学期电力拖动复习题1. （）熔断器串接在电路中主要用作( )。
[单选题] *A. 短路保护(正确答案)B .过载保护C .欠压保护2. （）一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体,但要保证熔断器电流值( ) 所装熔体的额定电流值． [单选题] *A.大于B. 大于或等于(正确答案)C. 小于3. （）一个额定电流等级的熔断器可以配用( )个额定电流等级的熔体。
[单选题] *A. 一B. 两C. 若干(正确答案)4. （）熔断器的核心是( )。
[单选题] *A .熔体(正确答案)B. 熔管C. 熔座5. （）当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时, 表示熔丝( )。
[单选题] *A.未熔断B. 已经熔断(正确答案)C.无法判断6. （）熔断器在电气线路或设备出现短路故障时, 应( )。
[单选题] *A.不熔断B.立即熔断(正确答案)C.延时熔断7. （）对照明和电热等电流较平稳、无冲击电流的负载的短路保护, 熔体的额定电流应( )负载的额定电流。
[单选题] *A.等于或大于(正确答案)B.大于C.小于8. （）对于短路电流相当大或有易燃气体的地方, 应选用( )熔断器作为短路保护。
[单选题] *A .RL系列螺旋式B.RT0系列有填料封闭管式(正确答案)C.RM10系列无填料封闭管式9. （）在机床控制线路中, 多选用( )熔断器作为短路保护。
[单选题] *A.RL系列螺旋式(正确答案)B.RT0系列有填料C.RM10系列无填料封闭管式10. （）对一台不经常启动且启动时间不长的电动机的短路保护,熔体的额定电流IRN应大于或等于( )倍电动机额定电流IN。
[单选题] *A 4~7B 1.5~2.5(正确答案)C 1~211. （）DZ5—20系列低压断路器中的热脱扣器的作用是( )。

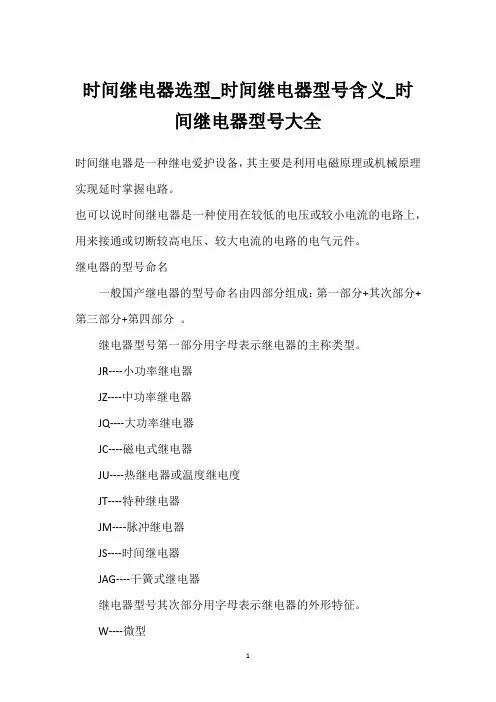

时间继电器选型_时间继电器型号含义_时间继电器型号大全时间继电器是一种继电爱护设备，其主要是利用电磁原理或机械原理实现延时掌握电路。
也可以说时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。
继电器的型号命名一般国产继电器的型号命名由四部分组成：第一部分+其次部分+第三部分+第四部分。
继电器型号第一部分用字母表示继电器的主称类型。
JR----小功率继电器JZ----中功率继电器JQ----大功率继电器JC----磁电式继电器JU----热继电器或温度继电度JT----特种继电器JM----脉冲继电器JS----时间继电器JAG----干簧式继电器继电器型号其次部分用字母表示继电器的外形特征。
W----微型X----小型C----超小型继电器型号第三部分用数字表示产品序号。
用数字表示产品序号继电器型号第四部分用字母表示防护特征。
F----封闭式M----密封式例如：JRX-13F（封闭式小功率小型继电器）。
JR——小功率继电器X——小型13——序号时间继电器的常见型号：DS-21 DS-21C DS-31 DS-31C DS-31/2 DS-31C/2DS-22 DS-22C DS-32 DS-32C DS-32/2 DS-32C/2DS-23 DS-23C DS-33 DS-33C DS-33/2 DS-33C/2DS-24 DS-24C DS-34 DS-34C DS-34/2 DS-34C/2DS-25 DS-25C DS-35 DS-35C DS-35/2 DS-35C/2DS-26 DS-26C DS-36 DS-36C DS-36/2 DS-36C/2DS-27 DS-27C DS-37 DS-37C DS-37/2 DS-37C/2DS-28 DS-28C DS-38 DS-38C DS-38/2 DS-38C/2JS-11A/11、JS-11A/21、JS-11A/12、JS-11A/22、JS-11A/13、JS-11A/31、JS-11A/32、JSS-11A、JSS-12A、JSS-24SS-94B/1-1、SS-94B/1-2、SS-94B/2-1、SS-94B/2-2、SS-94/1、SS-94/2、SS-94/3、SS-94/4、SSJ-11A、SSJ-11B、SSJ-21A、SSJ-31A、SSJ8-11A、SSJ8-11B、SSJ8-21A、SSJ8-21B、SSJ8-31A、SSJ8-31BRS-11A/RS-12A/RS-13A/RS-11B/RS-12B/RS-13BRS-21A/RS-22A/RS-23A/RS-21B/RS-22B/RS-23BRS-31A/RS-32A/RS-33A/RS-31B/RS-32B/RS-33B时间继电器选型（一）空气阻尼式时间继电器1．JS23系列时间继电器型号含义：2．JSK口系列空气式延时继电器JSK口系列空气式延时继电器适用于沟通50Hz或60Hz，电压至660V的掌握电路作为延时继电掌握用，具有精度高、体积小、重量轻、安装便利等特点。
