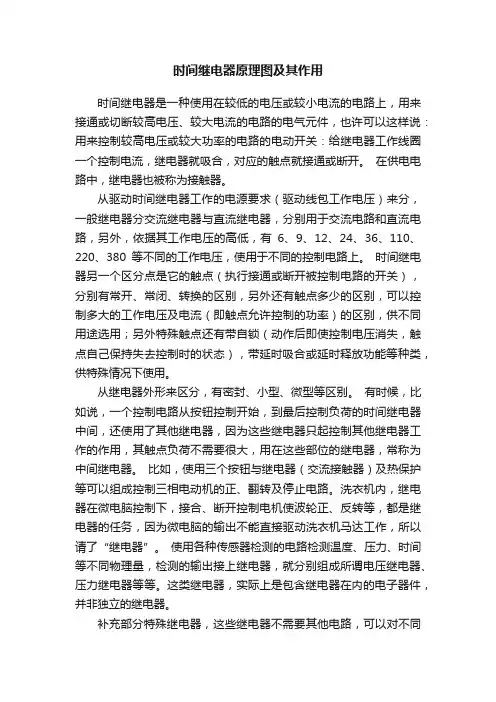

时间继电器原理图及其作用时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件，也许可以这样说：用来控制较高电压或较大功率的电路的电动开关：给继电器工作线圈一个控制电流，继电器就吸合，对应的触点就接通或断开。
在供电电路中，继电器也被称为接触器。
从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。
时间继电器另一个区分点是它的触点（执行接通或断开被控制电路的开关），分别有常开、常闭、转换的区别，另外还有触点多少的区别，可以控制多大的工作电压及电流（即触点允许控制的功率）的区别，供不同用途选用；另外特殊触点还有带自锁（动作后即使控制电压消失，触点自己保持失去控制时的状态），带延时吸合或延时释放功能等种类，供特殊情况下使用。
从继电器外形来区分，有密封、小型、微型等区别。
有时候，比如说，一个控制电路从按钮控制开始，到最后控制负荷的时间继电器中间，还使用了其他继电器，因为这些继电器只起控制其他继电器工作的作用，其触点负荷不需要很大，用在这些部位的继电器，常称为中间继电器。
比如，使用三个按钮与继电器（交流接触器）及热保护等可以组成控制三相电动机的正、翻转及停止电路。
洗衣机内，继电器在微电脑控制下，接合、断开控制电机使波轮正、反转等，都是继电器的任务，因为微电脑的输出不能直接驱动洗衣机马达工作，所以请了“继电器”。
使用各种传感器检测的电路检测温度、压力、时间等不同物理量，检测的输出接上继电器，就分别组成所谓电压继电器、压力继电器等等。
这类继电器，实际上是包含继电器在内的电子器件，并非独立的继电器。
补充部分特殊继电器，这些继电器不需要其他电路，可以对不同的讯号作出不同的反应（接通不同的触点）：步进继电器：以前自动电话总机使用很多，继电器本身就可以根据输入控制线圈的脉冲个数自动将动触点移动到相应的位置，比如输入6个脉冲，动触点就接通6号定触点，输入9个脉冲，就接到9号触点，这样。
继电器的分类介绍继电器其实就是我们日常生活中所用到的控制电流大小的“自动开关”，它是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，继电器具有控制系统和被控制系统之间的互动关系。
因其在电路中起着自动调节、安全保护、转换电路等作用，通常又被应用于自动化的控制电路中。
继电器的种类繁多，以下是按继电器的工作原理或结构特征对继电器进行分类的：(舌簧继电器) (高频继电器) (极化继电器)1、舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器2、高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
3、极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
(电磁继电器) (时间继电器) (固体继电器)4、电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
5、时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
6、固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
7、温度继电器：当外界温度达到给定值时而动作的继电器。
8、其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
继电器主要技术参数•额定工作电压继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
•直流电阻继电器中线圈的直流电阻，可以通过万能表测量。
•吸合电流继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
•释放电流继电器产生释放动作的最大电流。

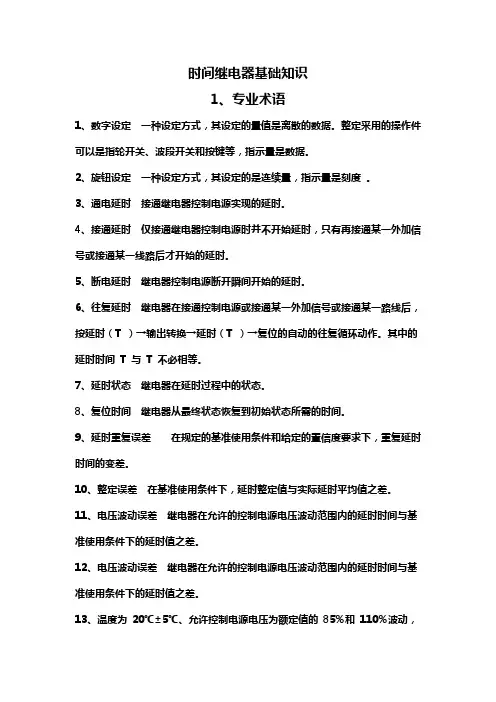

时间继电器基础知识1、专业术语1、数字设定一种设定方式，其设定的量值是离散的数据。
整定采用的操作件可以是指轮开关、波段开关和按键等，指示量是数据。
2、旋钮设定一种设定方式，其设定的是连续量，指示量是刻度。
3、通电延时接通继电器控制电源实现的延时。
4、接通延时仅接通继电器控制电源时并不开始延时，只有再接通某一外加信号或接通某一线路后才开始的延时。
5、断电延时继电器控制电源断开瞬间开始的延时。
6、往复延时继电器在接通控制电源或接通某一外加信号或接通某一路线后，按延时（T ）→输出转换→延时（T ）→复位的自动的往复循环动作。
其中的延时时间T 与T 不必相等。
7、延时状态继电器在延时过程中的状态。
8、复位时间继电器从最终状态恢复到初始状态所需的时间。
9、延时重复误差在规定的基准使用条件和给定的置信度要求下，重复延时时间的变差。
10、整定误差在基准使用条件下，延时整定值与实际延时平均值之差。
11、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。
12、电压波动误差继电器在允许的控制电源电压波动范围内的延时时间与基准使用条件下的延时值之差。
13、温度为20℃±5℃、允许控制电源电压为额定值的85%和110%波动，正常工作。
14、振动继电器按GB/T 2423.10 规定的要求安装在振动台上，振动方向为上下、左右、前后三个方向，每一个方位持续振动时间为10 min，共30 min，其中包括：a）继电器输入端施加额定电源电压，使执行继电器处于吸合状态，三个方位各5 min；b）继电器不加控制电源电压，延时常闭触头通额定工作电流，三个方位各5 min。
15、冲击继电器按GB/T 2423.5规定的要求安装在冲击机上，冲击方向为上下、左右、前后六个方向，各冲击6次，其中包括：a）继电器不施加额定控制电源电压，延时常闭触头通额定工作电流，六个方向各3 次，共18 次；b）进行工作状态下的冲击试验时，对继电器施加额定控制电源电压，并使执行继电器处于吸合状方向各3次，共18次。
时间继电器技术档案时间继电器是一种接触式的控制电路，它是利用继电器的触点与控制电路中时间继电器线圈之间的相对运动，从而控制线路的动作，实现对电气设备线路接通、断开后相应的定时和限流保护功能。
继电器的工作原理：当线路中有电流通过时，时间继电器的触点闭合；当线路上只有一回路时，则时间继电气有两个触点动作：一是断开或关闭二次回路；二是接通或切断一次回路。
当电动机启动时，触点闭合；当电动机停止时，触点断开。
时间继电器原理：将动作信号直接经输入端输出到电动执行机构去执行和控制电动部件所经过的运动轨迹。
由于该电路动作是按比例积分而不设阻值要求实现的。
故对某些线路上可能出现短路、断电、并联电路等起到控制作用，因此也可用于防止短路和断电事故发作，故又叫隔离线路开关。
由于采用了自锁功能而被广泛用于要求可靠接地（如某电器开关和保护电路）、常开辅助触点的接线时并联继电器的作用是防止误动作产生。
现在很多应用场合都有“延时断后”控制回路及相应保护方法，因此可以用延时丝代替时间继电器控制功能较好，效果也不错。
•1、当供电电压高于110 V时，时间继电器动作，断开或断开二次回路。
•其二次回路线圈的两端接触点R1、R3或C1。
在这几个触点上动作的继电器称为时间继电器。
按其接线方式分有一次接户线方式和二次接户线方式。
其中大部分二次接户线都是使用二次接户线直接接在用户的交流接户线上。
这种方式主要用于要求线路可靠接地，以及二次回路的接法为分阶段接线的方式。
这种接端子式也可以单独使用。
在一般情况下，它只能用于单台电动机起动与控制。
在额定电流下，额定功率范围为250~1500 W。
起动时间为1 s。
如果电源电压超过200 V时，起动延时常动作，起动延时继电器只能用来控制负载启动或中止。
••2、时间继电器的辅助触点在通电动作后可闭合，当短路电流超过继电器的额定工作电流时，时间继电器触点闭合，但限流电阻不能导通而启动运行。
•此时，时间继电器线圈的限流电阻和被控制电气设备的接地保护装置相接通或断开。
时间继电器工作原理时间继电器接线图时间继电器的作用, , , ,导读：很多人虽然频繁的使用继电器，但是却对继电器的知识不甚了解。
小编就是为了解决这个问题而来。
在下文中，将陆续介绍时间继电器工作原理、时间继电器接线图和时间继电器的作用，希望更多的人了解它并认同它，充分发挥它在家居生活中的作用。

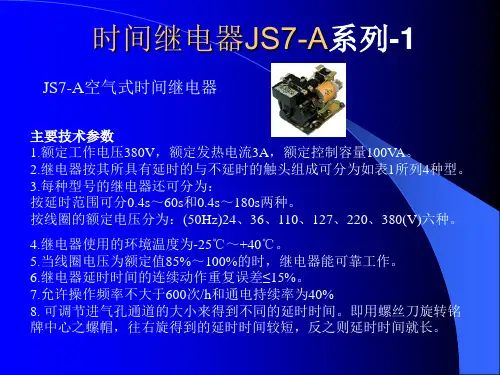

一、时间继电器工作原理早期在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
凡是继电器感测元件得到动作信号后，其执行元件（触头）要延迟一段时间才动作的继电器称为时间继电器。
在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。
它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有～60s和～180s两种) ，它结构简单,但准确度较低。
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。
但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。
经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。
延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。
空气经出气孔被迅速排出。
二、时间继电器接线图时间继电器的电气控制系统中是一个非常重要的元器件。
一般分为通电延时和断电延时两种类型。
从动作的原理上有电子式、机械式等。
电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。
