SIRIUS继电器9/102时间继电器SIRIUS 继电器监控继电器接口继电器和变送器SIRIUS 继电器9/2时间继电器3RP15/3RP20 时间继电器电子式 3RP1/3RP2 时间继电器可用于所有需要进行延时操作的起动、保护以及开环和闭环控制回路。
借助其业已验证的设计概念和紧凑的节约空间设计,成为所有工业领域中电气柜、面板和控制器厂家理想的定时设备选择。
通电延时:• 抑制噪声脉冲• 平稳起动电机,对线路电压冲击小断电延时:• 在断开控制电源后,仍能继续运行(风扇运转)• 电源故障时,可实现急停或将设备或系统置于一个特定的状态星/三角转换:• 为防止相间短路,电机需在50ms 内从星型电路转换到三角形电路• 所有型号都采用可拆卸端子• 所有型号都可选用螺钉型端子或笼卡式端子• 一套可选的标签用于标明多功能时间继电器所设定的功能• 7 种基本型号即能满足各种应用• 宽电压范围的多功能时间继电器,使用更为便利• 最佳的性价比• 强制断开,硬金镀层触点(可用于DIN EN 954 1 Category 2安全回路,并可和电子式控制系统配套使用)• 密封性外壳,可确保按设定参数运行SIRIUS 继电器9/3时间继电器3RP15/3RP20 时间继电器1)当设定“∞” 时,无延时功能,仅用于现场检测。
如:检测开关动作性能。
2)线圈电压工作范围 0.8 ~ 1.1 x U s 。
3)线圈电压工作范围 0.7 ~ 1.1 x U s 。
SIRIUS继电器9/4时间继电器3RP15/3RP20 时间继电器1)当设定“∞”时,无延时功能,仅用于现场检测。
如:检测开关动作性能。
2)线圈电压工作范围 0.7 ~ 1.25 x U s 。
3)线圈电压工作范围 0.85 ~ 1.1 x U s 。
4)线圈电压工作范围 0.8 ~ 1.1 x U s 。
SIRIUS 继电器9/5时间继电器3RP15/3RP20 时间继电器1)功能见 3RP1901-0 功能标牌套装。
DS-20系列时间继电器1 用途DS-20系列时间继电器作为各种保护和自动线路中的辅助元件 用以使被控制元件的动作得到可调节的延时2 结构继电器采用JK-1型壳体 将DS-30机芯装入壳体中 具有透明的壳罩可以清楚观察到继电器的内部结构 外形尺寸见附录 内部接线见图1DS-20系列时间继电器是带有延时机构的吸入式电磁继电器 其中DS-21 DS-24是短时带电的时间继电器 DS-21C DS-24C 是长期带电的时间继电器 DS-25 28是交流时间继电器该继电器具有一付瞬动转换触点 一付滑动主触点和一付终止主触点 当电压加在线圈两端时 唧子(铁芯)克服塔形弹簧的反作用力被吸入 瞬动动合触点闭合 动断触点断开 同时延时机构开始启动 经过一定的整定时间后 先闭合滑动主触点 再经过一定时间后 闭合终止动合触点,从而得到所需延时 当线圈断电时 在塔形弹簧作用下 使唧子和延时机构返回原位从加电压于线圈的瞬间起 到延时动合主触点的闭合为止这段时间的长短 可借移动静触点位置方法调整 并由指针在刻度盘上指出3 技术要求3.1 各种型号继电器主要技术数据列于表1中 表1型号时间整定范围(s) 额定电压(V)DS-21 DS-21C0.125 1.25 DS-22DS-22C 0.5 5 DS-23 DS-23C1 10 DS-24 DS-24C2 20 DC 24 48 110 220 DS-250.125 1.25 DS-260.5 5 DS-271 10 DS-282 20 AC 100 110 127 220,380 3.2 继电器的可靠动作电压对于DS-21 24不大于70%额定电压 对于DS-21C 24C 不大于75%额定电压 DS-25 28不大于85%额定电压3.3 继电器的可靠返回电压不低于5%额定电压图1 DS-20系列时间继电器内部接线图(正视)3.4 继电器主触点延时一致性不大于表2中的规定表2型号整定时间(s) 延时一致性(s) DS-21 DS-21C DS-25 1.25 0.06DS-22 DS-22C DS-26 5 0.125DS-23 DS-23C DS-27 10 0.25DS-24 DS-24C DS-28 20 0.5注(1) 延时一致性是指在同一整定上测量10次中最大和最小动作时间之差(2) 第3.2 3.4条中规定的参数是指在环境温度20 5 的条件下3.6 在额定电压下的功率消耗对于DS-21 24不大于25W 对于DS-25 28不大于20VA 对于DS-21C DS-24C不大于15W4 使用与维护4.1 使用者应注意继电器的额定工作方式若将短时工作的继电器用于线圈回路长期带电的场合则继电器线圈必过热而损坏长期工作继电器有外附电阻在使用时应按附图1中Rf的位置接入4.2 继电器应装在与水平面垂直的屏板上并且在投入运行前应使继电器通电动作以免由于各运动部位不能复归至原位而引起延时的误差4.3 继电器在维修时其钟表机构部分各零件应使用航空汽油清洗之后在各可动部位(滑动接触部位)点以适量4#航空仪表油在电磁直接带动的凸轮与扇形齿板间涂以低温脂电磁部分动铁芯及线圈管中应擦试清洁附注随产品供给长期工作继电器的外附电阻及安装件。
三、技术特征3.1 额定绝缘电压Ui :AC380V3.2 额定冲击耐受电压Uimp :AC2.5kV 3.3 额定控制电源电压Us :见表13.4 使用类别下各个额定工作电压Ue /额定工作电流Ie :AC -15 Ue :AC380V ,Ie :0.95A ;Ue :AC240V ,Ie :1.5A ;Ue :AC120V ,Ie :3A ;DC -13 Ue :DC250V ,Ie :0.55A ;Ue :DC125V ,Ie :1.1A 3.5 约定发热电流Ith :5A3.6 触点容量:AC250V 3A ;(阻性);3.7 污染等级:33.8 整定误差:≤1%;3.9 重复误差:≤1%;3.10 机械寿命:≥100万次;3.11 电寿命:≥10万次;3.12 与短路保护器(SCPD )的协调配合:推荐使用SCPD 为RT16-00,6A 的熔断器,基本保护类型"1"型协调配合,即继电器在短路条件下不应对人及设备引起危害,在未修理或更换零件前,不允许继续使用。
在选用不同型号规格的熔断器保护器时,原有的协调配合可能失效。
一、概 述JS S 48 A -□/□额定控制电源电压Us:见表1规格代号:见表1数码管显示设计序号数字式时间继电器本时间继电器由外壳、设定面板、电子线路板和上插组成。
采用专用可编程数字集成电路,LED 发光数码管显示,数字按键开关预置,具有工作稳定可靠、精度高、延时范围宽、功耗低、外形美观、安装使用方便等优点。
1.1 适用范围执行标准:GB/T 14048.51.2 型号定义JSS48A -R 、2ZR 系列时间继电器,适用在交流50Hz /60Hz 和直流控制电路中,交流电压至220V 或直流电压至110V 的控制电路中作时间控制元件,按预定时间接通或分断电路。
是普通时间继电器升级产品,具有RS485接口,可实现与后台设备的通信,实现远程监控功能。
N J S 1-□
设计序号时间继电器企业特征代号
特征代号:
不标注:表示延时一组转换,有外部复位和暂停功能2Z:表示延时两组转换
11:表示延时两组转换,有外部复位和暂停功能K:表示延时一组转换,瞬时一组转换
S:表示延时一组转换,循环延时,有外部复位和暂停功能M :增强型H
:完善型 NJS1系列时间继电器主要用于交流50Hz ,额定控制电源电压至380V 及直流额定控制电源电压至240V 的控制电路中作时间控制元件,按预定的时间接通或断开电路。

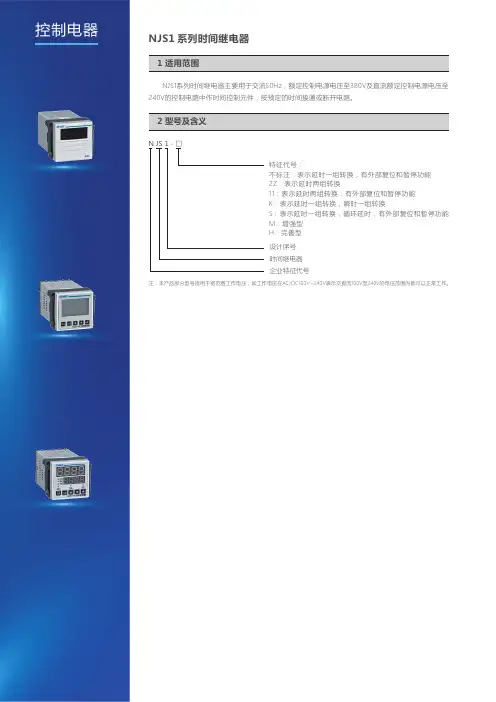

NJS1 系列时间继电器
注:本产品部分型号适用于宽范围工作电压,如工作电压在AC/DC100V~240V 表示交直流100V
至240V的电压范围内都可以正常工作。
