时间继电器JS7A系列

时间继电器工作原理及使用注意事项在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。

它由电磁系统、延时机构和触点三部分组成。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s 两种) ，它结构简单,但准确度较低。

当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出。

时间继电器的使用注意事项：1.必须按接线端子图正确接线、核对继电器额定电压与将接的电源电压是否相符，直流型注意电源极性。

2.对于晶体管时间继电器，延时刻度不表示实际延时值，仅供调整参考。

若需精确的延时值，需在使用时先核对延时数值。

3.JS7-A时间继电器由于无刻度，故不能准确地调整延时时间，同时气室的进排气孔也有可能被尘埃堵住而影响延时的准确性，应经常清除灰尘及油污。

4.JS7- 1A, JS7-2A系列时间继电器只要将电磁线圈部分转动180°即可将通电延时改为断电延时方式。

5.JS11－系列通电延时继电器，必须在分断离合器电磁铁线圈电源时才能调节延时值;而JS11一口2系列断电延时继电器，必须在接通离合器电磁铁线圈电源时才能调节延时值。

时间继电器的接线注意事项：第一、控制接线，你把它看成直流继电器来考虑。

机床电气控制习题库项目一一、填空题1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。

2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。

3. 继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、速度继电器主要用作_____反接制动_______控制。

5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。

这种图就是电气控制系统图。

电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。

6、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器〔补偿器〕降压起动三种。

8、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。

11、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

5、熔断器主要作为电路的短路或严重过载保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护。

使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中。

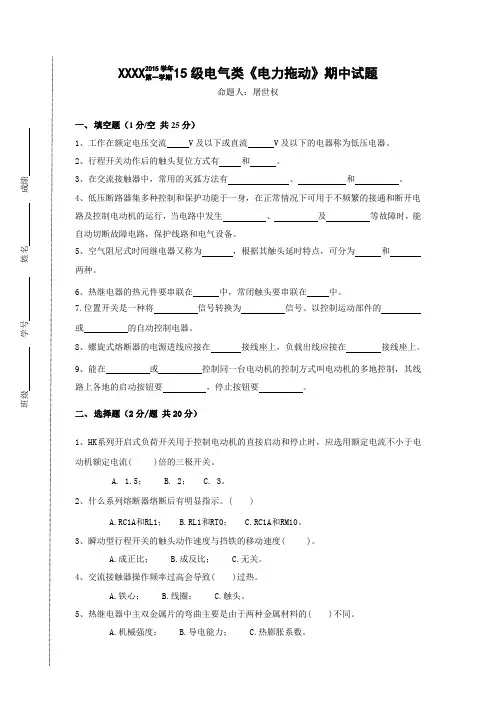

XXXX2015学年第一学期15级电气类《电力拖动》期中试题命题人：屠世权一、 填空题（1分/空 共25分）1、工作在额定电压交流 V 及以下或直流 V 及以下的电器称为低压电器。

2、行程开关动作后的触头复位方式有 和 。

3、在交流接触器中，常用的灭弧方法有 、 和 。

4、低压断路器集多种控制和保护功能于一身，在正常情况下可用于不频繁的接通和断开电路及控制电动机的运行，当电路中发生 、 及 等故障时，能自动切断故障电路，保护线路和电气设备。

5、空气阻尼式时间继电器又称为 ，根据其触头延时特点，可分为 和 两种。

6、热继电器的热元件要串联在 中，常闭触头要串联在 中。

7.位置开关是一种将 信号转换为 信号、以控制运动部件的 或 的自动控制电器。

8、螺旋式熔断器的电源进线应接在 接线座上，负载出线应接在 接线座上。

9、能在 或 控制同一台电动机的控制方式叫电动机的多地控制，其线路上各地的启动按钮要 ，停止按钮要 。

二、 选择题（2分/题 共20分）1、HK 系列开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电流不小于电动机额定电流( )倍的三极开关。

A. 1.5；B. 2；C. 3。

2、什么系列熔断器熔断后有明显指示。

( )A.RC1A 和RL1；B.RL1和RT0；C.RC1A 和RM10。

3、瞬动型行程开关的触头动作速度与挡铁的移动速度( )。

A.成正比； B.成反比； C.无关。

4、交流接触器操作频率过高会导致( )过热。

A.铁心； B.线圈； C.触头。

5、热继电器中主双金属片的弯曲主要是由于两种金属材料的( )不同。

A.机械强度； B.导电能力； C.热膨胀系数。

班级 学号 姓名 成绩6、DZ5-20型低压断路器的过载保护是由断路器的( )完成的。

A.欠压脱扣器；B.电磁脱扣器；C.热脱扣器。

7、交流电磁铁在衔铁吸合的过程中，线圈电流随着气隙的减小而( )。

A.减小；B.增大；C.不变。

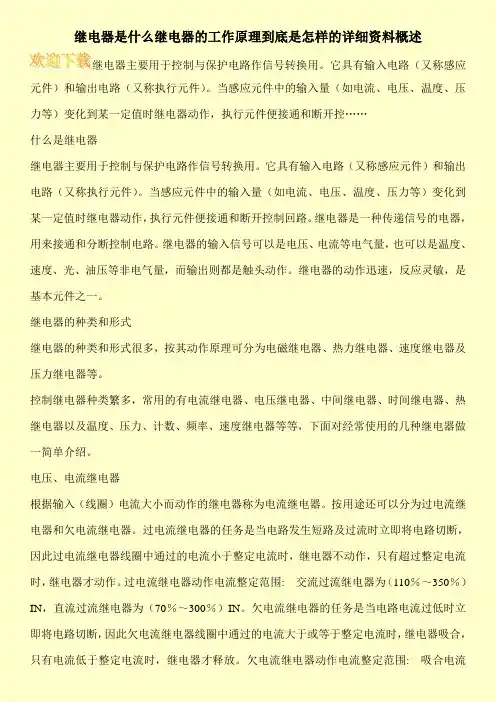

继电器是什么继电器的工作原理到底是怎样的详细资料概述继电器主要用于控制与保护电路作信号转换用。

它具有输入电路（又称感应元件）和输出电路（又称执行元件）。

当感应元件中的输入量（如电流、电压、温度、压力等）变化到某一定值时继电器动作，执行元件便接通和断开控……什么是继电器继电器主要用于控制与保护电路作信号转换用。

它具有输入电路（又称感应元件）和输出电路（又称执行元件）。

当感应元件中的输入量（如电流、电压、温度、压力等）变化到某一定值时继电器动作，执行元件便接通和断开控制回路。

继电器是一种传递信号的电器，用来接通和分断控制电路。

继电器的输入信号可以是电压、电流等电气量，也可以是温度、速度、光、油压等非电气量，而输出则都是触头动作。

继电器的动作迅速，反应灵敏，是基本元件之一。

继电器的种类和形式继电器的种类和形式很多，按其动作原理可分为电磁继电器、热力继电器、速度继电器及压力继电器等。

控制继电器种类繁多，常用的有电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、压力、计数、频率、速度继电器等等，下面对经常使用的几种继电器做一简单介绍。

电压、电流继电器根据输入（线圈）电流大小而动作的继电器称为电流继电器。

按用途还可以分为过电流继电器和欠电流继电器。

过电流继电器的任务是当电路发生短路及过流时立即将电路切断，因此过电流继电器线圈中通过的电流小于整定电流时，继电器不动作，只有超过整定电流时，继电器才动作。

过电流继电器动作电流整定范围:交流过流继电器为（110％～350％）IN，直流过流继电器为（70％～300％）IN。

欠电流继电器的任务是当电路电流过低时立即将电路切断，因此欠电流继电器线圈中通过的电流大于或等于整定电流时，继电器吸合，只有电流低于整定电流时，继电器才释放。

欠电流继电器动作电流整定范围:吸合电流。

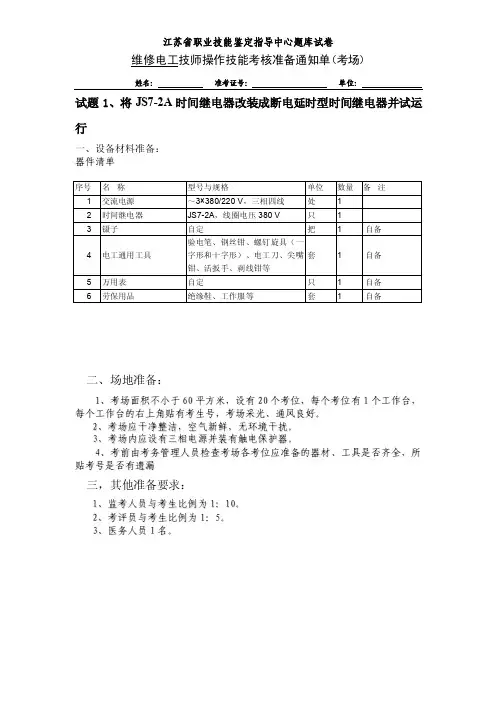

姓名：准考证号：单位：试题1、将JS7-2A时间继电器改装成断电延时型时间继电器并试运行一、设备材料准备：器件清单二、场地准备：1、考场面积不小于60平方米，设有20个考位，每个考位有1个工作台，每个工作台的右上角贴有考生号，考场采光、通风良好。

2、考场应干净整洁，空气新鲜，无环境干扰。

3、考场内应设有三相电源并装有触电保护器。

4、考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全，所贴考号是否有遗漏三，其他准备要求：1、监考人员与考生比例为1：10。

2、考评员与考生比例为1：5。

3、医务人员1名。

姓名：准考证号：单位：试题2、安装三相异步电动机双重联锁正反转启动能耗制动控制电路一、设备材料准备：参考电路器件清单二、场地准备：1、考场面积60平方米，设有20个考位，每个考位有1个工作台，每个工作台的右上角贴有考生号，考场采光、通风良好。

2、场应干净整洁，空气新鲜，无环境干扰。

3、考场内应设有三相电源并装有触电保护器。

4、考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全，所贴考号是否有遗漏。

三，其他准备要求：1、监考人员与考生比例为1：10。

2、考评员与考生比例为1：5。

3．医务人员1名姓名：准考证号：单位：试题3、十字路口交通灯PLC控制系统的设计、安装与调试一、设备材料准备：1、参考电路姓名：准考证号：单位：二、场地准备：1、考场面积不小于60平方米，设有20个考位，每个考位有1个工作台，每个工作台的右上角贴有考生号，考场采光、通风良好。

2、考场应干净整洁，空气新鲜，无环境干扰。

3、考场内应设有三相电源并装有触电保护器。

2、考前由考务管理人员检查考场各考位应准备的器材、工具是否齐全，所贴考号是否有遗漏。

三，其他准备要求：1、监考人员与考生比例为1：10。

2、考评员与考生比例为1：5。

3、医务人员1名。

第7单元 电力系统及低压电器控制电路
179 寿命长。

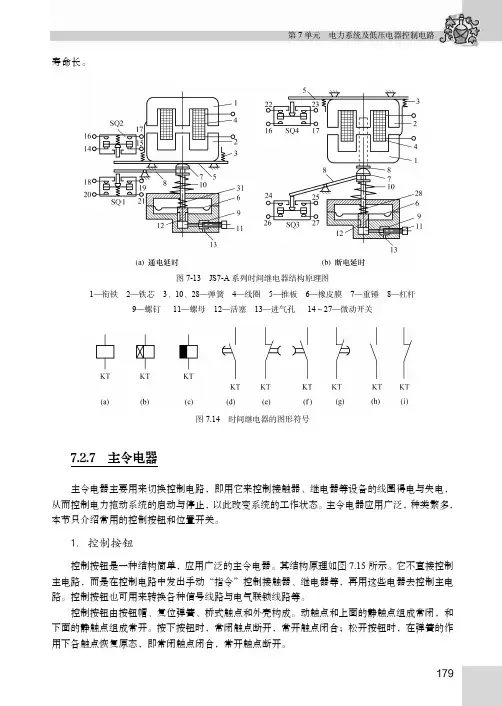

图7-13 JS7-A 系列时间继电器结构原理图
1—衔铁 2—铁芯 3、10、28—弹簧 4—线圈 5—推板 6—橡皮膜 7—重锤 8—杠杆
9—螺钉 11—螺母 12—活塞 13—进气孔 14～27—微动开关
图7.14 时间继电器的图形符号
7.2.7 主令电器
主令电器主要用来切换控制电路，即用它来控制接触器、继电器等设备的线圈得电与失电，从而控制电力拖动系统的启动与停止，以此改变系统的工作状态。

主令电器应用广泛，种类繁多，本节只介绍常用的控制按钮和位置开关。

1．控制按钮
控制按钮是一种结构简单，应用广泛的主令电器。

其结构原理如图7.15所示。

它不直接控制主电路，而是在控制电路中发出手动“指令”控制接触器、继电器等，再用这些电器去控制主电路。

控制按钮也可用来转换各种信号线路与电气联锁线路等。

控制按钮由按钮帽、复位弹簧、桥式触点和外壳构成。

动触点和上面的静触点组成常闭，和下面的静触点组成常开。

按下按钮时，常闭触点断开，常开触点闭合；松开按钮时，在弹簧的作用下各触点恢复原态，即常闭触点闭合，常开触点断开。

KT KTKTKT空气阻尼式时间继电器教案电子电工组：周新妹【教学目标】简述空气阻尼式时间继电器的结构组成,并能进行通电型与断电型之间的转换；能绘制空气阻尼式时间继电器的符号；了解空气阻尼式时间继电器的工作原理；【重点难点】重点：空气阻尼式时间继电器结构、符号及通电型与断电型之间的转换。

难点：空气阻尼式时间继电器工作原理及通电型与断电型之间的转换。

【教学过程】（导入）思考：现在电工考级正在训练的Y-Δ自动控制降压启动线路中,能够让电动机定子绕组自动从Y形连接转换为Δ形连接的关键元器件是哪一个？师：在训练过程中，返修故障原因中，出错频率最高的就是在空气阻尼式时间继电器的使用上.因此,今天，我们就学习空气阻尼式时间继电器的结构,符号, 重点学会有关时间继电器的基本技能操作，并简单了解其工作原理.(新课)（出示空气阻尼式时间继电器的外形）（备注:学生观察时间继电器,确认各部分的具体位置）空气阻尼式时间继电器的结构（JS7-A系列为例）主要由电磁系统、触头系统、气室及传动机构等部分组成。

电磁系统：由线圈、铁心、衔铁组成。

（备注：出示电磁系统安装方向不同的时间继电器，即通电延时型与断电延时型。

并板书各自的线圈符号。

）通电延时线圈断电延时线圈触头系统：由两对瞬时触头及两对延时触头组成。

（备注：出示微动开关，听其动作声音。

演示如何用万用表判断常开常闭触头。

并板书各自的触头符号，总结记忆方法。

）通电延时型时间继电器符号：（板书）延时断开瞬时闭合常闭触头延时闭合瞬时断开常开触头断电延时型时间继电器符号：（板书）瞬时断开延时闭合常闭触头瞬时闭合延时断开常开触头KTKT气室：气室内有一块橡皮薄膜，随空气的增减而移动，气室上面有调节螺钉，可调节延时的长短。

传动机构：有推板、活塞杆、杠杆及宝塔弹簧等组成。

基座：金属板制成。

师：通电型时间继电器与断电型时间继电器在使用功能上有何不同？(备注:让学生对手中的时间继电器进行通电与断电之间的转换,用手调换线圈位置,用耳仔细听微动开关动作的声音,用眼观察微动开关的运动现象.)通电延时型主要功能：线圈通电后，延时触头不立即动作，而要延长一段时间才动作；当线圈断电时，延时触头立即复位。

认识时间继电器设计人：汤利东、叶萍、严彩娟、田瑞瑞参考教材：《电机控制线路安装与调试》主编：宋涛《电工技能训练》主编：杨玲课时：1授课对象：中职电类专业认识时间继电器【教学目标】知识目标：掌握时间继电器的工作原理；了解时间继电器的型号及其电气符号。

能力目标：能够根据控制线路要求选择时间继电器的延时方式；能够正确安装与使用时间继电器。

情感目标：培养严谨工作态度，培养维修电工的职业素养。

激发学生探索未知的兴趣和积极性，得到利用知识解决问题的成就感。

【教学手段】1．教学场地：课程教室2．教学手段：多媒体信息化辅助教学【教学方法】1.小组合作教学法2．案例探究教学法【教学过程设计】教学环节教学过程教师活动学生活动情境引入（10分钟）引入学校实训基地场景，引出时间继电器1、时间继电器的作用是什么？2、以解决案例中的问题引出时间继电器的使用创设情境。

通过设疑与PPT演示，导入新课观看PPT思考讲授新知识（15分钟）认识时间继电器的结构，原理，型号，进一步学会使用时间继电器1.时间继电器的原理时间继电器是一种利用电磁原理或机演示PPT讲解看PPT了解时间继电器械动作原理来实现触头延时闭合或分断的自动控制电器。

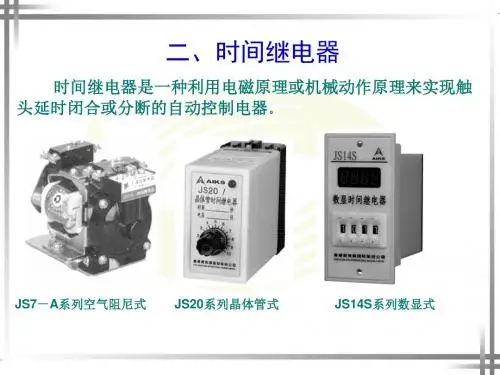

2.时间继电器的型号以及含义（1）.JS7－A系列空气阻尼式时间继电器空气阻尼式时间继电器又称气囊式时间继电器，主要由电磁系统、延时机构和触头系统三部分组成，电磁系统为直动式双E形电磁铁，延时机构采用气囊式阻尼器，触头系统是借用LX5型微动开关。

（2）.JS20系列晶体管式时间继电器晶体管式时间继电器也称为半导体时间继电器或电子式时间继电器。

3.时间继电器的电气符号4.时间继电器的选用（1）根据系统的延时范围和精度选择时间继电器的类型和系列。

（2）根据控制线路的要求选择时间继电器的延时方式。

（3）根据控制线路电压选择时间继电器吸引线圈的电压。

5.学会安装和使用时间继电器（l）时间继电器应按说明书规定的方向安装。

继电器与主令电器识别选用-liyuhu1988的日志-网易博客继电器与主令电器识别选用电子元件2009-11-15 14:51:30 阅读1600 评论3 字号：大中小订阅一、继电器继电器是一种根据电气量或非电气量的变化而闭合或断开控制电路，从而完成控制或保护的电器。
