三板模结构介绍

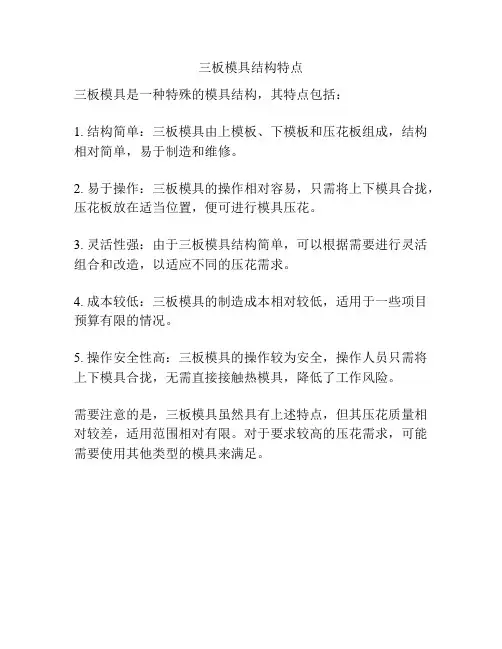

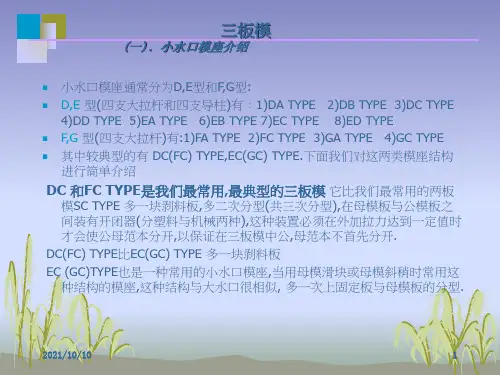

三板模具结构特点
三板模具是一种特殊的模具结构，其特点包括：
1. 结构简单：三板模具由上模板、下模板和压花板组成，结构相对简单，易于制造和维修。

2. 易于操作：三板模具的操作相对容易，只需将上下模具合拢，压花板放在适当位置，便可进行模具压花。

3. 灵活性强：由于三板模具结构简单，可以根据需要进行灵活组合和改造，以适应不同的压花需求。

4. 成本较低：三板模具的制造成本相对较低，适用于一些项目预算有限的情况。

5. 操作安全性高：三板模具的操作较为安全，操作人员只需将上下模具合拢，无需直接接触热模具，降低了工作风险。

需要注意的是，三板模具虽然具有上述特点，但其压花质量相对较差，适用范围相对有限。

对于要求较高的压花需求，可能需要使用其他类型的模具来满足。

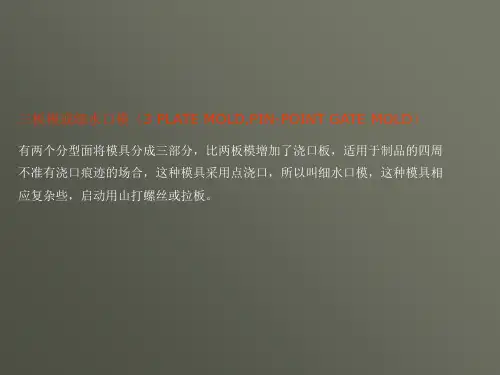

三板模（拉带模具）结构与设计，搞懂这些真不难来源：掌⼯知随着电⼦产品智能化与⼩型化发展, 产品精密度越来越⾼, 三板模I/M⼯艺运⽤越来越普遍, ⽽传统的⼿⼯植⼊或ROBOT辅助植⼊效率不⾼, 拉带式I/M⼯艺越来越受欢迎, 本⽂主要对拉带式三板模(简称拉带模具)结构与设计规格做概述说明。

⼀常见三板模具结构介绍1.1 三板模模具结构图1.2 三板模模具运动原理常⽤三板模有三次分型:第⼀次在剥料板与母模板之间；第⼆次在剥料板与上固定板之间；第三次在母模板与公模板之间。

a、当公模侧起初受到注塑机的拉⼒时﹐公母模板之间由于装有开闭器﹐⽽剥料板与母模板之间没有任何连结和阻碍 (多数情况下⼩拉杆上还装有弹簧)﹐这时在拉⼒作⽤下剥料板与母模板⾸先分开﹐母模板随着公模板⼀起向后运动﹐运动到设定距离(⼤于料头长度)时﹐被⼩拉杆限位块挡住﹐由于母模板随注塑机动模侧继续向后运动﹐这样⼩拉杆也被带动﹐它⼜带动剥料板运动⼀个设定距离(常为5mm)﹐以便将料头打下﹐这个设定距离运动完后﹐⼩拉杆和母模板都停⽌运动。

b、注塑机动模侧继续动模侧向后运动﹐拉⼒不断增⼤﹐超过开闭器锁紧⼒﹐母模板与公模板分开﹐分开到设定距离时停⽌不动。

c、在顶杆的推动下﹐顶出板带动顶出机构(顶针﹑斜稍等)开始顶出动作﹐将成品顶出(⾃动落下或由机械⼿取⾛)。

1.3 三板模模具零件介绍1.3.1 导向机构-----导柱OR导套(导正模具⽅向)1.3.2 定位机构-----定位块OR定位柱(精确定位模具相对位置)1.3.3 注塑引流系统-----引料接头(将熔融塑料从机台导流⾄模腔)材质⼀般使⽤硬度较⾼的SKD61或HRC51~531.3.4 开闭器系统-----塑性开闭器&刚性开闭器&磁性开闭器(依顺序延迟开模)1.3.5 定距拉杆系统-----定距拉杆及拉板(限制开模距离)⼆拉带模具导⼊条件2.1 拉带I/M模具端⼦基本要求2.1.1 料带端⼦间Pitch应使产品之间有⾜够空间(a >1.5),以保证模仁强度(如图)2.1.2 料带Pitch孔设计可符合现有模座及拉带机构设计标准 (如图)A:料带Pitch孔Φ1.30 +/-0.02﹔ B:Pitch距 a=5.00﹔ C:料带宽度 c >3.502.1.2 料带端⼦有梳⼦&封胶位的位置 (如图)A:端⼦封胶尺⼨宽度保证+/-0.02公差管控﹔B:模具有梳⼦的位置﹐端⼦位置度0.062.2 拉带I/M产品的基本要求A.产品⾁厚，不⼩于0.25B.封胶占位符0.40。

模具基本結構簡介之三板模1. 介绍在模具制造中，使用三板模是非常常见的一种模具形式。

三板模是由上模板、下模板和侧模板组成的，其中上模板和下模板通常用于形成模具内部的空腔，而侧模板则用于固定和定位上下模板。

本文将详细介绍三板模的基本结构和工作原理。

2. 上模板上模板是三板模中的一个关键部分，其主要作用是形成模具内部的空腔。

上模板通常由高强度的金属材料制成，如钢材。

在制造上模板时，通常需要经历下列工序：•材料选择：选择适合的金属材料，常用的有P20、H13等；•加工：根据设计要求，进行铣削、镟削、磨削等加工工艺；•加工表面：通过研磨等方法使上模板表面光滑度更高；•热处理：采用淬火、回火等热处理工艺提高材料的硬度和强度；•组装：将上模板与其他模具部件组装在一起。

上模板的设计需要考虑产品形状、尺寸和生产工艺等因素，以满足模具的使用要求。

3. 下模板下模板是三板模中另一个重要组成部分，其主要作用是提供模具内部空腔的下半部分。

下模板与上模板紧密配合，共同形成模具的工作空间。

下模板通常也是由高强度金属材料制成，制造工艺与上模板类似。

下模板与上模板、侧模板和模具座等部件一起组成了一个完整的模具系统。

下模板的设计需要考虑模具的定位槽、导柱、导套等结构，以确保模具的定位精度和稳定性。

侧模板是三板模中的一个重要组成部分，其主要作用是固定和定位上模板和下模板。

侧模板通常由金属材料制成，具有较高的刚性和稳定性。

在制造侧模板时，需要考虑到以下方面：•加工精度：侧模板的加工精度需要保证模具的定位精度，以便正确装配上下模板；•耐磨性：侧模板需要具备一定的耐磨性，以应对模具长时间使用时的摩擦和磨损；•安装便捷性：侧模板的安装需要方便快捷，以提高模具的装配效率。

侧模板与上模板和下模板之间通常通过螺栓、导柱等连接方式进行固定。

使用三板模进行模具工作时，需要按照以下步骤进行：1.安装侧模板：先将侧模板固定在适当的位置，确保与上模板和下模板的配合精度。

模具基本结构简介之三板模引言三板模是一种常见的模具结构，广泛应用于各个行业中的注塑和压铸加工。

本文将对三板模的基本结构进行简介，并介绍其主要组成部分和工作原理。

一. 三板模的定义和特点三板模是一种由上模板、下模板和动模板组成的模具结构。

其特点如下： - 可以同时生产多个零件, 提高生产效率； - 适用于大批量和中小批量生产； - 适用于复杂零件的加工。

二. 三板模的主要组成部分三板模由以下几个主要组成部分构成：1.上模板（或称为固模板）：–通常由坚硬材料制成，如钢材等；–上模板是整个模具的基础，用于保持模具的形状和稳定模具结构；–上模板上的凹模是由客户的设计图纸确定的；–上模板上通常有导柱，用于引导动模板；–上模板上的定位销用于保持模具的定位。

2.下模板（或称为浮动模板）：–通常也是由坚硬材料制成；–下模板上的凸模是由客户的设计图纸确定的；–下模板通过导簧与上模板连接，可以在一定范围内浮动；–下模板上的排气通道用于排除注塑过程中产生的气体。

3.动模板（或称为活动模板）：–通常由钢材制成；–动模板具有移动的功能，用于打开和关闭模具；–动模板上有定位孔，用于和上模板上的定位销配合；–动模板上的顶针用于从模具中推出制件。

4.模腔（Cavity）：–模腔是三板模中用于成型物体的部分；–模腔的形状和尺寸由客户的设计图纸确定；–模腔通常位于上模板和下模板之间，可以通过动模板的打开和闭合进行物体的注塑或压铸。

三. 三板模的工作原理三板模的工作原理相对简单，主要包括以下几个步骤：1.首先，上模板和下模板在被动模板固定以后，固定在注塑机或压铸机上。

2.然后，在模具关闭状态下，动模板位于上模板和下模板之间。

3.当需要注塑或压铸时，注塑机或压铸机将熔融的塑料或金属物质注入模腔。

4.动模板打开，使得模具中的制件可以被推出。

5.最后，动模板关闭，上模板和下模板再次接合，准备下一次注塑或压铸。

四. 三板模的应用领域三板模广泛应用于各个行业中，特别是注塑和压铸加工领域。

注塑模具三板模介绍注塑模具是一种用于注塑成型的工艺工具，广泛应用于塑料制品的生产中。

注塑模具三板模是其中一种常见的模具结构，由模座、模板及模腔组成。

下面将对注塑模具三板模进行详细介绍。

1.模座：模座是注塑模具的支撑结构，通常由铸铁或钢材制成。

模座上设有导柱孔和导套孔，用于安装模板和导柱导套。

2.模板：模板是模具的关键部分，承载着注塑过程中的压力和温度。

模板通常由优质的合金钢制成，具有良好的机械性能和耐热性。

模板上设置有注塑孔和冷却孔，注塑孔用于将熔融塑料注入模腔，冷却孔用于散热和控制注塑过程中的温度。

3.模腔：模腔是模具中用于成型塑料产品的空腔部分，在注塑过程中起到定型、冷却和排气的作用。

模腔的形状和尺寸决定了最终产品的外观和尺寸精度。

模腔通常由模板上的凹模和凸模组合而成，凹模和凸模之间的间隙称为缝隙，能够容纳塑料在注射过程中的膨胀。

模腔的表面通常进行表面处理，以提高产品的表面质量。

1.结构简单，易于制造和维修。

由于模座、模板和模腔之间没有复杂的配合关系，因此容易加工和装卸，维修和更换零部件也较为方便。

2.成本相对较低。

与其他结构的模具相比，三板模的制造成本相对较低，适用于注塑生产中的大批量制造。

3.适用范围广。

注塑模具三板模适用于各种塑料制品的生产，尤其是中小型注塑设备，具有较好的通用性。

4.注塑过程中的施工压力均衡。

注塑模具三板模结构相对稳定，能够均衡地承受注塑过程中的压力，减小了模具的变形和磨损，延长了模具的使用寿命。

总之，注塑模具三板模是一种常见且具有广泛应用的注塑模具结构。

它的结构简单、成本较低、适用范围广，并能保证注塑过程中的施工压力均衡，因此在塑料制品生产中得到了广泛的应用。

不过需要注意的是，在使用过程中要定期进行维护和保养，以确保模具的正常运行和延长使用寿命。
