第十四章离合器一、填空题1．摩擦离合器所能传递的最大转矩取决于摩擦面间的___最大静摩察力矩 ___。
2．在设计离合器时，除需保证传递发动机最大转矩外，还应满足分离彻底、接合柔和及散热良好等性能要求。
3．摩擦离合器基本上是由___主动部分_ 、 _从动部分、压紧机构和 _操纵机构_ 等四个部分构成的。
4．弹簧压紧的摩擦离合器按压紧弹簧形式的不同可分为___膜片弹簧离合器_和__螺旋弹簧离合器；其中前者又根据弹簧布置形式的不同分为___周布弹簧离合器__ 和中央弹簧离合器、_斜置弹簧离合器_ ；根据从动盘数目的不同，离合器又可分为____单片离合器__ 和_双片离合器_ 。
5．为避免传动系产生共振，缓和冲击，在离合器上装有_扭转减振器__ 。
二、判断改错题1．离合器的主、从动部分常处于分离状态。
（×）改正：“分离”改成“接合”2．为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。
（√）改正：3．离合器踏板的自由行程过大会造成离合器的传力性能下降。
（×）改正：“过大”改成“过小”4．离合器从动部分的转动惯量应尽可能大。
（×）改正：“大”改成“小”5．离合器的摩擦衬片上粘有油污后，可得到润滑。
（×）改正：“会使离合器打滑，而使其传力性能下降”三、选择题（有一项或多项正确）1．离合器的主动部分包括（ ABC ）。
A．飞轮 B. 离合器盖 C．压盘 D. 摩擦片2．离合器的从动部分包括（ C ）。
A. 离合器盖B. 压盘 C．从动盘 D. 压紧弹簧3. 东风EQ1090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（ A ）。
A．避免运动干涉 B. 利于拆装 C. 提高强度 D. 节省材料4．离合器分离轴承与分离杠杆之间的间隙是为了（ D ）。
A. 实现离合器踏板的自由行程B. 减轻从动盘磨损C. 防止热膨胀失效D. 保证摩擦片正常磨损后离合器不失效5．膜片弹簧离合器的膜片弹簧起到（ AB ）的作用。

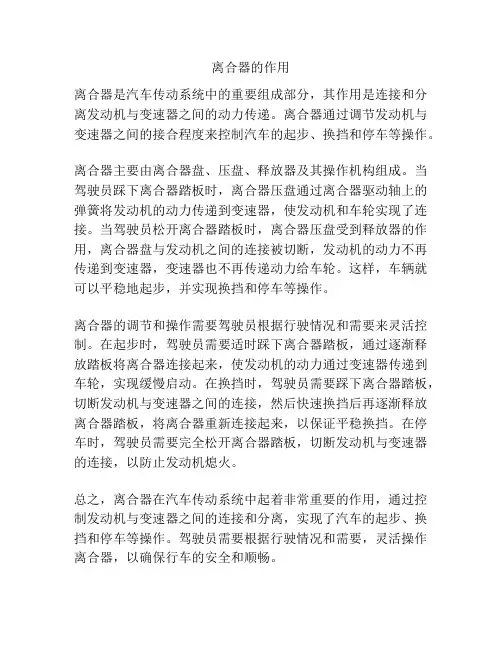

离合器的作用
离合器是汽车传动系统中的重要组成部分，其作用是连接和分离发动机与变速器之间的动力传递。
离合器通过调节发动机与变速器之间的接合程度来控制汽车的起步、换挡和停车等操作。
离合器主要由离合器盘、压盘、释放器及其操作机构组成。
当驾驶员踩下离合器踏板时，离合器压盘通过离合器驱动轴上的弹簧将发动机的动力传递到变速器，使发动机和车轮实现了连接。
当驾驶员松开离合器踏板时，离合器压盘受到释放器的作用，离合器盘与发动机之间的连接被切断，发动机的动力不再传递到变速器，变速器也不再传递动力给车轮。
这样，车辆就可以平稳地起步，并实现换挡和停车等操作。
离合器的调节和操作需要驾驶员根据行驶情况和需要来灵活控制。
在起步时，驾驶员需要适时踩下离合器踏板，通过逐渐释放踏板将离合器连接起来，使发动机的动力通过变速器传递到车轮，实现缓慢启动。
在换挡时，驾驶员需要踩下离合器踏板，切断发动机与变速器之间的连接，然后快速换挡后再逐渐释放离合器踏板，将离合器重新连接起来，以保证平稳换挡。
在停车时，驾驶员需要完全松开离合器踏板，切断发动机与变速器的连接，以防止发动机熄火。
总之，离合器在汽车传动系统中起着非常重要的作用，通过控制发动机与变速器之间的连接和分离，实现了汽车的起步、换挡和停车等操作。
驾驶员需要根据行驶情况和需要，灵活操作离合器，以确保行车的安全和顺畅。

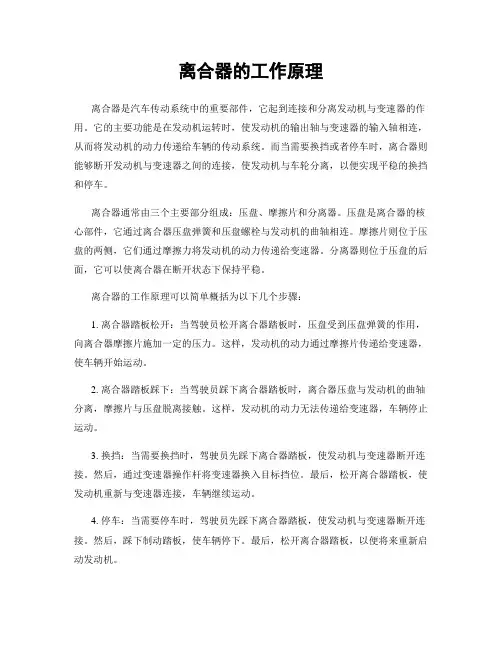

离合器的工作原理离合器是汽车传动系统中的重要部件，它起到连接和分离发动机与变速器的作用。
它的主要功能是在发动机运转时，使发动机的输出轴与变速器的输入轴相连，从而将发动机的动力传递给车辆的传动系统。
而当需要换挡或者停车时，离合器则能够断开发动机与变速器之间的连接，使发动机与车轮分离，以便实现平稳的换挡和停车。
离合器通常由三个主要部分组成：压盘、摩擦片和分离器。
压盘是离合器的核心部件，它通过离合器压盘弹簧和压盘螺栓与发动机的曲轴相连。
摩擦片则位于压盘的两侧，它们通过摩擦力将发动机的动力传递给变速器。
分离器则位于压盘的后面，它可以使离合器在断开状态下保持平稳。
离合器的工作原理可以简单概括为以下几个步骤：1. 离合器踏板松开：当驾驶员松开离合器踏板时，压盘受到压盘弹簧的作用，向离合器摩擦片施加一定的压力。
这样，发动机的动力通过摩擦片传递给变速器，使车辆开始运动。
2. 离合器踏板踩下：当驾驶员踩下离合器踏板时，离合器压盘与发动机的曲轴分离，摩擦片与压盘脱离接触。
这样，发动机的动力无法传递给变速器，车辆停止运动。
3. 换挡：当需要换挡时，驾驶员先踩下离合器踏板，使发动机与变速器断开连接。
然后，通过变速器操作杆将变速器换入目标挡位。
最后，松开离合器踏板，使发动机重新与变速器连接，车辆继续运动。
4. 停车：当需要停车时，驾驶员先踩下离合器踏板，使发动机与变速器断开连接。
然后，踩下制动踏板，使车辆停下。
最后，松开离合器踏板，以便将来重新启动发动机。
需要注意的是，离合器在工作过程中会产生摩擦热，因此需要适当的冷却措施来保护离合器的寿命。
一般情况下，离合器会通过发动机的风扇或者专门的冷却装置来进行冷却。
离合器的工作原理对于汽车的正常运行至关重要。
只有正确操作离合器，才能保证换挡平稳、起步顺畅，并且延长离合器的使用寿命。
因此，驾驶员在驾驶过程中应该养成良好的离合器操作习惯，以确保行车安全和车辆的正常运行。
汽车构造第十四章 离 合 器本讲内容第一节概述第二节摩擦离合器第三节离合器操纵机构a. 保证汽车平稳起步b. 保证传动系统换挡时工作平顺c. 限制传动系统所承受的最大转矩，防止传动系统过载一 概述1. 离合器的基本功用2. 离合器的种类a. 摩擦离合器b. 液力耦合器c. 电磁离合器二简单摩擦离合器的结构及工作原理摩擦离合器所能传递的最大转矩的数值，取决于摩擦面间的最大静摩擦力矩，而后者又由摩擦面间最大压紧力和摩擦面尺寸及性质决定。
离合器的具体结构，首先应在保证传递发动机最大转矩的前提下，满足两个基本性能要求：①分离彻底；②接合柔和。
其次，离合器从动部分的转动惯量要尽可能小。
此外，还要求离合器散热良好。
二摩擦离合器1. 分类（1）按从动盘数目分：单盘、双盘、多盘（2）按弹簧种类分：螺旋弹簧（圆柱、圆锥）、膜片弹簧（3）按压紧弹簧的位置分：周布弹簧、中央弹簧、周布斜置弹簧2. 周布弹簧离合器当离合器处于正常接合状态，分离套筒被回位弹簧27拉到后极限位置时，在分离轴承和分离杠杆内端之间应留有一定的间隙，以保证摩擦片在正常磨合过程中离合器仍能完全接合。
由于上述间隙 的存在，驾驶员在踩下离合踏板后，先要消除这一间隙所需的离合器踏板行程，称为离合器踏板的自由行程。
∆∆由于摩擦片数目增多，其接合较为柔和，但是必须有专门装置，以保证各主动和从动盘之间能彻底分离。
在上图中，当离合器分离时，压盘被四个分离杠杆以支承销9为中心转动而拉向后方，而中间压盘则被装在它和飞轮之间的分离弹簧2推向后方，与前从动盘4脱离接触。
同时，为了时候从动盘3不被中间压盘和压盘夹住，在离合器盖上装有4个限位螺钉17，用以限制中间压盘的行程。
限位螺钉的位置可以调节。
在单盘离合器中采用图a所示的连接方式，离合器盖固定在飞轮上，在盖上开有长方形的窗口，压盘上铸有相应的凸台，凸台伸进窗口以传递转矩。
单盘离合器也有采用如图b所示的键连接方式。
在双盘离合器中一般采用综合式的连接方法，如图c所示，通过传力销将飞轮与中间压盘，压盘连接在一起。
键对的轴向位移、径向位移、角位移或综合位移。
②万向联轴器1——主、从动轴的叉状接头；2——十字形连接件；3——轴销；4——中间轴，左右单万向联轴器。
=45°。
允许两轴线夹角αmax单万向联轴器：ω1恒定时，ω4变速，引起惯性力。
双万向联轴器：可使从动轴ω恒定。
条件——中间轴两叉头在同一平面内；两万向联轴器的夹角需相等。
应用：汽车、拖拉机、金属切削机床中。
组成：两个外表面带齿的套连）；两个内表面有（螺栓联工作时：转矩有齿轮传递。
14—4 非金属弹性元件挠性联轴器L sd1:10圆锥形孔圆柱形孔短圆柱形孔A12345A A§14—5 牙嵌离合器组成：左摩擦盘（联接主动轴）右摩擦盘（从动轴，可工作原理：依靠接触面上产生的摩擦力矩来传递特点：可平稳的接合、脱开；、多片式摩擦离合器外套筒内套筒内摩擦片主动轴从动轴特点：结构紧凑、轴向压力小，传递转矩大。
应用：机床变速箱、飞机、汽车及起重设备中。
自动离合器自动离合器是能根据机器运转参数（T,n ）的变化而自动完成接合和分离动作的离合器。
当传递的转矩达到一定值时，便能自动分离，具有防止摩擦式安全离合器二、离心式离合器套筒1与主动轴连，套筒2与从动轴连，外表面覆着石棉的闸块3，当转速大时，闸块3产生的离心力使闸块压向套筒2，产生摩擦力从而带动从动轴一起转。
相连，1内均有径向叶片，14—8 制动器。
第十四章离合器一、填空题1．摩擦离合器所能传递的最大转矩取决于摩擦面间的____________。
2．在设计离合器时，除需保证传递发动机最大转矩外，还应满足_____ 、______及_____等性能要求。
3．摩擦离合器基本上是由_________、__________、__________和_________等四个部分构成的。
4．弹簧压紧的摩擦离合器按压紧弹簧形式的不同可分为________和_______；其中前者又根据弹簧布置形式的不同分为____ _______和___________、_________；根据从动盘数目的不同，离合器又可分为___________和___________。
5．为避免传动系产生共振，缓和冲击，在离合器上装有______________。
二、判断改错题1．离合器的主、从动部分常处于分离状态。
（）改正：2．为使离合器接合柔和，驾驶员应逐渐放松离合器踏板。
（）改正：3．离合器踏板的自由行程过大会造成离合器的传力性能下降。
（）改正：4．离合器从动部分的转动惯量应尽可能大。
（）改正：5．离合器的摩擦衬片上粘有油污后，可得到润滑。
（）改正：三、选择题（有一项或多项正确）1．离合器的主动部分包括（）。
A．飞轮 B. 离合器盖 C．压盘 D. 摩擦片2．离合器的从动部分包括（）。
A. 离合器盖B. 压盘 C．从动盘 D. 压紧弹簧3. 东风EQ1090E型汽车离合器的分离杠杆支点采用浮动销的主要目的是（）。
A．避免运动干涉 B. 利于拆装 C. 提高强度 D. 节省材料4．离合器分离轴承与分离杠杆之间的间隙是为了（）。
A. 实现离合器踏板的自由行程B. 减轻从动盘磨损C. 防止热膨胀失效D. 保证摩擦片正常磨损后离合器不失效5．膜片弹簧离合器的膜片弹簧起到（）的作用。
A. 压紧弹簧B. 分离杠杆C. 从动盘D. 主动盘6．离合器的从动盘主要由（）构成。
A. 从动盘本体 B．从动盘毂C．压盘 D. 摩擦片第十五章变速器与分动器一、填空题1．变速器由_______________和_______________组成。
第十四章离合器第一节离合器的功用及摩擦离合器的工作原理一．离合器的功用离合器是汽车传动系中直接与发动机相联系的部件，其功用已在前一章中提及，在本节中进一步阐述。
在汽车起步前，先要起动发动机，这是应使变速器处于空挡位置，将发动机与驱动车轮之间的联系断开，以卸除发动机负荷。
待发动机已经起步并开始正常的怠速运转后，方可将变速器挂上一定挡位，使汽车起步。
汽车起步时，是从完全静止的状态逐步加速的。
如果传动系（它联系着整个汽车）与发动机刚性连接，则变速器一挂上一挡，汽车将突然向前冲一下，但并未起步。
这是因为静止倒向前冲时，产生很大惯性力，对发动机造成很大阻力矩。
在这种惯性阻力矩作用下，发动机瞬时转速急剧下降到最低稳定转速（一般为300~500r/min）以下，发动机熄火而不能工作，当然汽车也不能起步。
在传动系中装设了离合器后，在发动机起动后，汽车起步之前，驾驶员先踩下离合器踏板，将离合器分离，发动机和传动系脱开；在将变速器挂上挡，然后逐渐松开离合器踏板，使离合器逐渐接合。
在离合器逐渐接合的过程中，发动机所受的阻力矩也逐渐的增大，故应同时逐渐踩下工作踏板，即逐步增加发动机的燃油供给量，使发动机转速始终保持在最低稳定转速之上，不致熄火。
由于离合器的接合紧密程度逐渐增大，发动机经传动系传给驱动车轮的转矩便逐渐增大。
到牵引力足以起步阻力时，汽车即从静止开始运动并逐渐加速。
因此，保证汽车平稳起步是离合器的首要功用。
离合器另一功用是保证传动系换挡时工作平顺。
在汽车行驶过程中，为了适应不断变化的行驶条件，传动系经常要换动不同的挡位工作。
实现齿轮式变速器的换挡，一般是拨动齿轮或其它换挡机构，使原有挡位的某一齿轮副退出传动，在使另一挡位的齿轮副进入工作。
在换挡前也必须踩下离合器踏板，中断动力传递，便于使原用挡位的啮合副脱开，同时有可能使新挡位啮合副的啮合部位的速度逐渐趋于相等（同步），这样，进入啮合时的冲击可大为减轻。
另外，当汽车进行紧急制动时，若没有离合器，则发动机将因和传动系刚性连接而急剧降低转速，因而其中所有运动件将产生很大的惯性力矩（数值可能大大超过发动机正常工作时所发出的最大转矩），对传动系造成超过其承载能力的载荷，从而使其机件损坏。
有了离合器，便可以靠离合器主动部分和从动部分之间可能产生相对运动来消除这一危险。
因此，离合器的又一功用是限制传动系所承受的最大转矩，防止传动系过载。
由上述可知，欲使离合器起到以上几个作用，它应该是这样一个传动机构；其主动部分和从动部分可暂时分离，又可逐渐接合，并且在传动过程中还有可能相对运动。
所以，离合器的主动部件和从动部件之间不可采用刚性连接，应借两者接触面之间的摩擦作用来传递转矩（摩擦离合器），或者利用液体作为传动介质（液力耦合器），或是利用磁力传动（电磁离合器）。
在离合器中，为产生摩擦所需的压紧力，可以是弹簧力、液压作用力或电磁力。
但目前汽车上采用比较广泛的使用弹簧压紧的摩擦离合器（通常简称为摩擦离合器）。
本章只介绍摩擦离合器的工作原理和构造二．摩擦离合器的结构及工作原理如图14-1所示，发动机飞轮1是离合器的主动件，带有摩擦片的从动盘2和从动盘毂6借滑动花键与从动轴5（即变速器的主动轴）相连。
压紧弹簧将从动盘压紧在飞轮端面上。
发动机转矩即靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘上，在由此经过从动轴和传动系中一系列部件传给驱动车轮。
弹簧的压紧力越大，则离合器所能传递的转矩也越大。
由于汽车在行驶过程中经常需保持动力传递，而中断传动只是暂时的需要，故汽车离合器的主动和从动部分应经常处于接合状态。
摩擦副采用弹簧压紧装置即是为了适应这一要求。
欲使离合器分离时，只要踩下离合器操纵机构的踏板3，套在从动盘毂6环槽中的拨叉，便推动从动盘克服压紧弹簧的压力向右移动而与飞轮分离，摩擦力消失，从而中断动力传递。
当需要重新恢复动力传递时，为使汽车速度和发动机转速的变化比较平稳，应当适当控制离合器踏板回升的速度，使从动盘在压紧弹簧4的压力作用下，向左移动使飞轮恢复接触，二者接触面积的压力逐渐增加，相应的摩擦力矩也逐渐增加。
当飞轮与从动盘接合还不紧密，摩擦力矩比较小时，二者可即不同步旋转，即离合器处于打滑状态。
随着飞轮和从动盘接合紧密程度的逐渐增大，二者转速也渐趋相等。
直到离合器完全接合而停止打滑时，汽车速度方能与发动转速成正比。
摩擦离合器所能传递的最大转矩摩擦面积间的最大静摩擦力矩，而后者又由摩擦面间最大压紧力和摩擦面积性质决定。
因此，对于一定结构的离合器来说，静摩擦力矩是一个定值。
当输入转矩达到此值，则离合器将打滑，因而限制为传给传动系的转矩，防止超载。
由上述工作原理可以看出，摩擦离合器基本上由主动部分、从动部分、压紧机构和操纵机构四部分组成。
主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，而离合器的操纵机构主要是使离合器分离的装置。
离合器的具体结构，首先应在保证传递发动机最大转矩的前提下，满足两个基本性能要求：①分离彻底；②接合柔和。
其次，离合器从动部分的转动惯量要尽可能小。
前已提及，离合器的功用之一是当变速器换挡时中断动力传递，以减小齿轮间冲击。
如果与变速器主动轴相连的离合器从动部分的转动惯量大，当换挡时，虽然由于分离了离合器，使发动机与变速器之间的联系脱开，但离合器从动部分较大的惯性力矩仍然输入给变速器，其效果相当于分离不彻底，就不能很好的起到减轻轮齿间冲击的作用。
此外，还要求离合器散热良好，因为在汽车行驶过程中，驾驶员操纵离合器的次数是很多的，这就使离合器中由于摩擦面间频繁地相对滑摩而产生大量的热.离合器接合越柔和，产生的热量越大。
这些热量如不及时的散出，对离合器的工作将产生严重影响。
第二节摩擦离合器对于摩擦离合器，随着所用摩擦面的数目，压紧弹簧的形式及安装位置以及操纵机构形式的不同，其总体构造也有差异。
摩擦离合器所能传递的最大转矩的数值，取决于摩擦面间的压紧力和摩擦因数，以及摩擦面的数目和尺寸。
对轿车和中型货车而言，发动机最大转矩的数值一般不是很大，在汽车总体布置尺寸容许的条件下，离合器通常只设有一片从动盘，其前后两面都装有摩擦片，因而具有两个摩擦表面。
这种离合器称为单盘离合器。
若欲增大离合器所传递的最大转矩，可以选用摩擦因数较大的摩擦片材料，或适当加大压紧弹簧的压紧力，或加大摩擦面的尺寸，有些吨位较大的中型和重型汽车所要求离合器传递的转矩相当大，采用上述几种结构措施，可能仍然满足不了要求，因为摩擦因数的提高受到摩擦衬片材料的限制，摩擦面尺寸的增加又为发动机飞轮尺寸所限，过分加大弹簧压紧力，在采用螺旋弹簧的条件下，又将使操纵费力，在这种情况下，最有效的措施是将摩擦面数增加一倍，即增加一片从动盘，称为双盘离合器。
采用若干个螺旋弹簧作压紧弹簧并沿摩擦盘圆周分布的离合器，称为周布弹簧离合器。
仅具有一个或两个较强的螺旋弹簧并安置在中央的离合器，称为中央弹簧离合器。
目前,汽车广泛采用膜片弹簧作为压紧弹簧的离合器，称为膜片弹簧离合器。
一．膜片弹簧离合器膜片弹簧离合器所用的压紧弹簧，使用薄弹簧钢板制成的带有锥度的膜片弹簧。
图14-2a所示为其微型货车上的膜片弹簧离合器。
它所用的膜片弹簧8的形状示于图14-2b ，其靠中心部分开有18个径向切口，形成弹性杠杆。
膜片弹簧两侧有钢丝支撑圈15，借6个膜片弹簧固定铆钉9将其安装在离合器盖14上。
在离合器盖未固定到飞轮2上时，膜片弹簧不受力，处于自由状态，如图14-3a 所示，此时离合器盖14与飞轮2安装面有一距离L 。
当将离合器盖用螺钉固定到飞轮上时由于离合器盖靠向飞轮，钢丝支撑圈15压膜片弹簧8使之发生弹性变形。
同时，在膜片弹簧外端对压盘4产生压紧力，使离合器处于结合状态。
当分离离合器时, 分离轴承13左移,膜片弹簧被压在钢丝支撑圈上，其径向截面以支撑圈为支点转动，于是膜片弹簧外端右移，并通过分离钩7拉动压盘使离合器分离。
(一) 膜片弹簧离合器的结构特点和弹性特性1． 膜片弹簧离合器的结构特点1) 由于膜片弹簧的轴向尺寸较小而径向尺寸很大，这有利于在提高离合器转矩容量的情况下减小离合器的轴向尺寸。
2) 膜片弹簧离合器不需专门的分离杠杆，使结构简化，零件数目少，重量轻。
3) 由于膜片弹簧轴向尺寸小，所以可以适当增加压盘的厚度，提高热容量；而且还可以在压盘上增加散热筋及在离合器盖上开设较大的通风孔来改善散热条件。
4) 膜片弹簧离合器的主要部件形状简单，可以采用冲压加工，大批量生产时可以降低生产成本。
2． 膜片弹簧的弹性特性图14-4所示为膜片弹簧和螺旋弹簧的弹性特性曲线，曲线1表示处于预压紧状态的螺旋弹簧的特性曲线，曲线2表示膜片弹簧的特向曲线。
由图可以看出，在两种离合器的压紧力相同时，即都为b F ，轴向的变形量为b λ。
当摩擦片磨损量达到容许的极限值λ'∆时，两种弹簧压缩变形量减小到a λ，此时螺旋弹簧压紧力便降低到'a F 。
显然b a F F <'，两值相差较大，将使离合器中压紧力不足而产生滑磨，而膜片弹簧压紧力则只降低到与b F 相差无几的a F ，使离合器仍能正常工作。
因此，膜片弹簧的转矩容量比螺旋弹簧要大15﹪左右。
当离合器分离时，如两种弹簧的进一步压缩量均为，由图可知，膜片弹簧所需的作用力为F,比螺旋弹簧所需的作用力减少约为20﹪。
再者，膜片弹簧离合c器采用了传动片装置，它具有轴向弹性，在分离时其弹性恢复力和分离力方向一致，而且膜片弹簧离合器取消了分离杠杆装置，减少了这部分摩擦损失，因此使踏板操纵力减小。
由于膜片弹簧与压盘以整个圆周接触，使压力分布均匀，与摩擦片的接触良好，磨损均匀，摩擦片的使用寿命长；此外，膜片弹簧离合器还有高速性能好，操作运转时冲击、噪声小等优点。
膜片弹簧离合器也存在一些缺点，主要是制造工艺（加工和热处理条件）和尺寸精度（板材厚度和离合器与压盘高度公差）等要求严格。
膜片弹簧离合器现已被广泛采用，不仅在轿车上采用，而且在轻型、中型货车，甚至在重型货车商业得到应用。
图14-5为一汽红旗CA7220型轿车的膜片弹簧离合器。
图14-6所示为依维柯汽车膜片弹簧离合器的结构。
(二)膜片弹簧的结构形式膜片弹簧离合器根据分离杠杆内端受推力还是受压力，可分为拉式膜片弹簧离合器和推式膜片弹簧离合器。
1.推式膜片弹簧离合器推式膜片弹簧离合器根据支撑环数目不同，可分为双支撑环、单支撑环和无支撑环三种形式：(1)双支撑环这是目前广泛采用的一种结构形式，又可分为三种：1)MF型（图14-7a）是一种较成熟的膜片弹簧离合器形式。
膜片弹簧，两个支撑环与离合器盖之间用一个台肩式铆钉定位并铆和在一起结构较简单。
目前，我国上海桑塔纳轿车和南京汽车制造厂的轻型货车采用的就是这种结构形式。
