电大机械制图作业1--4答案电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。

这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。

1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。

绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。

请辅导教师示范用两个三角板配合画平行线过程。

2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。

（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。

（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。

本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。

下图画图思路与上相同。

5．将下图以2：1的比例画在A3图纸上，图名：几何作图。

（10分）[讲评]画图思路同4题。

6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。

（10分）[讲评]画图思路同4题。

用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。

机械设计基础_课后答案（1-18章）[1]⽬录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平⾯机构的结构分析 (12)第4章平⾯连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常⽤零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪⼏个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下⼏个阶段：1.产品规划主要⼯作是提出设计任务和明确设计要求。

2.⽅案设计在满⾜设计任务书中设计具体要求的前提下，由设计⼈员构思出多种可⾏⽅案并进⾏分析⽐较，从中优选出⼀种功能满⾜要求、⼯作性能可靠、结构设计可靠、结构设计可⾏、成本低廉的⽅案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试⽤、修改、鉴定。

1.2常见的失效形式有哪⼏种？答：断裂，过量变形，表⾯失效，破坏正常⼯作条件引起的失效等⼏种。

1.3什么叫⼯作能⼒？计算准则是如何得出的？答：⼯作能⼒为指零件在⼀定的⼯作条件下抵抗可能出现的失效的能⼒。

对于载荷⽽⾔称为承载能⼒。

根据不同的失效原因建⽴起来的⼯作能⼒判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化⽣产管理过程，降低成本，保证产品的质量，缩短⽣产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表⾯间的润滑状态，摩擦可分为哪⼏类？各有何特点？答：摩擦副可分为四类：⼲摩擦、液体摩擦、边界摩擦和混合摩擦。

⼲摩擦的特点是两物体间⽆任何润滑剂和保护膜，摩擦系数及摩擦阻⼒最⼤，磨损最严重，在接触区内出现了粘着和梨刨现象。

第14章轴14.1复习笔记一、轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。

1．按承受载荷的不同分类（1）转轴既传递转矩又承受弯矩的轴。

（2）传动轴只传递转矩而不承受弯矩或弯矩很小的轴。

（3）心轴只承受弯矩而不传递转矩的轴。

2．按轴线的形状不同分类按轴线的形状可分为直轴、曲轴、挠性钢丝轴。

二、轴的材料轴的材料常采用碳钢和合金钢。

1．碳钢45号钢应用最为广泛，为了改善其力学性能，应进行正火或调制处理。

不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。

2．合金钢合金钢具有较高的力学性能与较好的热处理性能，但价格高。

三、轴的结构设计1．制造安装要求（1）为便于轴上零件的装拆，常将轴做成阶梯形；（2）对于一般剖分式箱体中的轴，其直径从轴端逐渐向中间增大；（3）为使轴上零件易于安装，轴端及各轴段的端部应有倒角；（4）轴上磨削的轴端，应有砂轮越程槽；（5）车制螺纹的轴端，应有螺纹退刀槽；（6）在满足使用要求的情况下，轴的形状和尺寸应力求简单，以便于加工。

2．轴上零件的定位安装在轴上的零件，必须有确定的轴向定位。

阶梯轴上的截面尺寸变化处称为轴肩，可起到轴向定位的作用。

3．轴上零件的固定（1）轴上零件的轴向固定零件轴向固定的方法主要有轴肩、套筒、螺母或轴端挡圈等。

①当无法采用套筒或套筒太长时，可采用圆螺母加以固定。

②为保证轴上零件紧靠轴肩，轴肩的圆角半径r必须小于相配零件的倒角C1或圆角半径R，轴肩高h必须大于C1或R。

③轴向力较小时，零件在轴上的固定可采用弹性挡圈或紧定螺钉。

（2）轴上零件的周向固定轴上零件的周向固定，大多采用键、花键或过盈配合等连接形式。

采用键连接时，为加工方便，各轴段的键槽宜设计在同一加工直线上，并应尽可能采用同一规格的键槽截面尺寸。

4．轴的各段直径和长度的确定（1）轴径的确定①有配合要求的轴段应尽量采用标准直径；②安装有标准件的轴径，应符合各标准件内径系列的规定；③套筒内径应与相配的轴径相同，并采用过渡配合。

第13章机械传动设计13.1 简述机械传动装置的功用。

答： (1) 把原动机输出的速度降低或增速。

（2) 实现变速传动。

（3）把原动机输出转矩变为工作机所需的转矩或力。

（4）把原动机输出的等速旋转运动，转变为工作机的转速或其它类型的运动。

（5）实现由一个或多个原动机驱动若干个相同或不同速度的工作机。

13.2 选择传动类型时应考虑哪些主要因素？答：根据各种运动方案，选择常用传动机构时，应考虑以下几个主要因素：（1）实现运动形式的变换。

（2）实现运动转速（或速度）的变化。

（3）实现运动的合成与分解。

（4）获得较大的机械效益。

13.3 常用机械传动装置有哪些主要性能？答：（1）功率和转矩；（2）圆周速度和转速；（3）传动比；（4）功率损耗和传动效率；（5）外廓尺寸和重量。

13.4 机械传动的总体布置方案包括哪些内容？答：总体布置方案包括合理地确定传动类型；多级传动中各种类型传动顺序的合理安排及各级传动比的分配。

13.5 简述机械传动装置设计的主要内容和一般步骤。

答：（1）确定传动装置的总传动比。

（2）选择机械传动类型和拟定总体布置方案。

（3）分配总传动比。

（4）计算机械传动装置的性能参数。

性能参数的计算，主要包括动力计算和效率计算等。

（5）确定传动装置的主要几何尺寸。

（6）绘制传动系统图。

（7）绘制装置的装配图。

第14章轴和轴毂连接14.1 轴按功用与所受载荷的不同分为哪三种？常见的轴大多属于哪一种？答：轴按功用与所受载荷不同可分为心轴、传动轴和转轴三类。

常见的轴大多数属于转轴。

14.2 轴的结构设计应从哪几个方面考虑？答：轴的结构设计应从以下几方面考虑：（1）轴的毛坯种类；（2）轴上作用力的大小及其分布情况；(3)轴上零件的位置、配合性质以及连接固定的方法；（4）轴承的类型、尺寸和位置；（5）轴的加工方法、装配方法以及其它特殊要求。

14.3 制造轴的常用材料有几种？若轴的刚度不够，是否可采用高强度合金钢提高轴的刚度？为什么？答：制造轴的常用材料有碳素钢和合金钢。

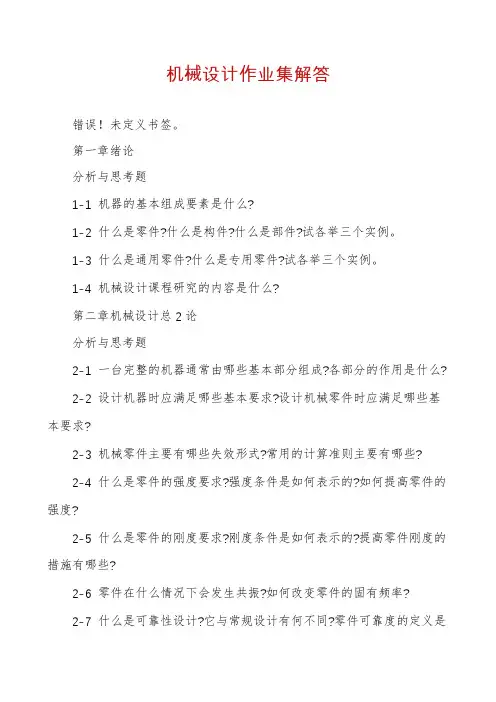

机械设计作业集解答错误！未定义书签。

第一章绪论分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

1-4 机械设计课程研究的内容是什么?第二章机械设计总2论分析与思考题2-1 一台完整的机器通常由哪些基本部分组成?各部分的作用是什么?2-2 设计机器时应满足哪些基本要求?设计机械零件时应满足哪些基本要求?2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-4 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-5 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-6 零件在什么情况下会发生共振?如何改变零件的固有频率?2-7 什么是可靠性设计?它与常规设计有何不同?零件可靠度的定义是什么?2-8 机械零件设计中选择材料的原则是什么?2-9 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。

2-10 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一、选择与填空题3-1 零件表面的强化处理方法有_________________、___________________、_________________等。

3-2 零件的截面形状一定，当截面尺寸增大时，其疲劳极限值将随之____________。

(1)增高(2)不变(3)降低3-3 机械零件受载时，在_____________________处产生应力集中，应力集中的程度通常随材料强度的增大而___________________。

3-4在载荷和几何形状相同的情况下，钢制零件间的接触应力_____________铸铁零件间的接触应力。

3-5 两零件的材料和几何尺寸都不相同，以曲面接触受载时，两者的接触应力值__________。

第十四章零件图一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为件、件和件。

2. 零件的功能结构主要指包容、、、、、密封等方面。

一、填空题1.根据零件在机器或部件上的应用频率，一般可将零件分为标准件、常用件和一般零件。

2.零件的功能结构主要指包容、支承、连接、传动、定位、密封等方面。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为。

4.在铸造工艺过程中，为了将从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模。

一、填空题3.由于铸造零件表面相交处有铸造圆角，使表面的交线变得不很明显，这种交线通常称为过渡线。

4.在铸造工艺过程中，为了将模样从砂型中顺利取出，在铸件的内外壁上沿起模方向设计出起模斜度。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出槽或槽。

一、填空题5.为便于零件装配及保护装配面，一般轴端和孔端都加工倒角。

6.零件进行切削或磨削加工时，常在加工表面的轴肩、台肩处先加工出退刀槽或越程槽。

一、填空题7.钻孔时，钻头的轴线应尽量于被加工的表面，钻不通孔时，在孔的末端应画成度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为式、式和式。

一、填空题7.钻孔时，钻头的轴线应尽量垂直于被加工的表面，钻不通孔时，在孔的末端应画成120度锥坑。

8.根据零件的结构特点和连接关系，决定了尺寸标注的三种形式为链状式、坐标式和综合式。

一、填空题9.零件图中技术要求主要包括表面、极限与、几何、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由、两个参数描述，其值越小，加工成本越高。

一、填空题9.零件图中技术要求主要包括表面粗糙度、极限与配合、几何公差、热处理及其他有关制造的要求。

10.表面粗糙度是评定零件表面质量的重要指标，通常由Ra、Rz两个参数描述，其值越小，加工成本越高。

河南科技大学机械原理及机械设计教研室 机械设计作业集选择题、填空题参考答案第一章绪论一、选择题第二章机械设计总论第三章 机械零件的强度二、填空题3—16 判断机械零件强度的两种方法是 最大应力法 及 安全系数法 ；其相应的强度条件式分别为 σ ≤[σ] 及 S ca ≥[S] 。

3—17 在静载荷作用下的机械零件，不仅可以产生 静 应力，也可能产生 变 应力。

3—18 在变应力工况下，机械零件的强度失效是 疲劳失效 ；这种损坏的断面包括 光滑区（疲劳区）及 粗糙区（脆断区） 两部分。

3—19 钢制零件的σ-N 曲线上，当疲劳极限几乎与应力循环次数N 无关时，称为 无限寿命 循环疲劳；而当N<N 0（N 0≈N D ）时，疲劳极限随循环次数N 的增加而降低的称为有限寿命疲劳。

3—20 公式22τστσS S S S S +=表示 复合（双向）应力状态下 疲劳 强度的安全系数，而2max2max4τσσ+=s S 表示 复合（双向）应力状态下的 静(屈服) 强度的安全系数。

3—21 零件表面的强化处理方法有 化学热处理 、 高频表面淬火 、 表面硬化加工 等。

3—22 机械零件受载荷时，在 截面形状或尺寸突变处 产生应力集中，应力集中的程度通常随材料强度的增大而 增大 。

第四章 摩擦、磨损及润滑概述二、填空题4—11摩擦学是一门研究 摩擦、磨损及润滑 的科学。

4—12 润滑油的油性是指润滑油在金属表面的 吸附并形成润滑油膜 能力。

4—13 影响润滑油粘度η的主要因素有 温度 和 压力 。

4—14 两摩擦表面间的典型滑动摩擦状态是 干摩擦 、 边界摩擦和 液体摩擦 。

4—15 流体的粘度，即流体抵抗变形的能力，它表征流体内部 流动阻力 的大小。

4—16 压力升高，粘度 降低 ；温度升高，粘度 降低 。

4—17 机器工作的环境温度高时，应该选择闪点 高 的润滑油；机器工作的环境温度低时，应该选择凝点 低 的润滑油。

机械设计作业集参考答案〔选择、填空题〕第三章机械零件的强度一、选择题二、填空题3-16 最大应力法、平安系数法、σ ≤[σ] 、S ca≥[S]3-17 静、变3-18 疲劳失效、光滑区、粗糙区3-19无限寿命、有限寿命3-20复合〔双向〕、疲劳或静、复合〔双向〕、静3-21化学热处理、高频外表淬火、外表硬化加工3-22截面形状突变处、增大第四章摩擦、磨损及润滑概述二、填空题4-11摩擦、磨损及润滑4-12吸附4-13温度、压力4-14干摩擦、边界摩擦、液体摩擦4-15流动阻力4-16降低、降低4-17 高、低4-18齿轮齿面的胶合、齿轮齿面的磨损、齿轮齿面的点蚀4-19相对滑动的两外表间必须形成收敛的楔形间隙、相对速度，其运动方向必须使油由大端流进，小端流出、滑油必须有一定的粘度，且充分供油。
