直流和交流电抗器的基本比较

输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。

额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

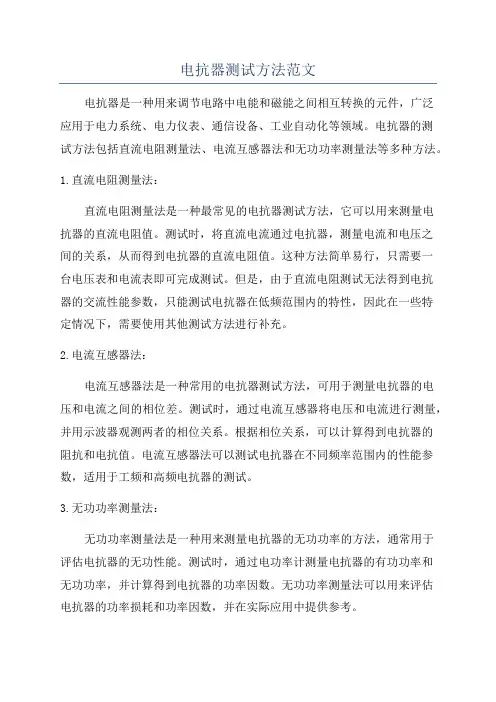

电抗器测试方法范文电抗器是一种用来调节电路中电能和磁能之间相互转换的元件，广泛应用于电力系统、电力仪表、通信设备、工业自动化等领域。

电抗器的测试方法包括直流电阻测量法、电流互感器法和无功功率测量法等多种方法。

1.直流电阻测量法：直流电阻测量法是一种最常见的电抗器测试方法，它可以用来测量电抗器的直流电阻值。

测试时，将直流电流通过电抗器，测量电流和电压之间的关系，从而得到电抗器的直流电阻值。

这种方法简单易行，只需要一台电压表和电流表即可完成测试。

但是，由于直流电阻测试无法得到电抗器的交流性能参数，只能测试电抗器在低频范围内的特性，因此在一些特定情况下，需要使用其他测试方法进行补充。

2.电流互感器法：电流互感器法是一种常用的电抗器测试方法，可用于测量电抗器的电压和电流之间的相位差。

测试时，通过电流互感器将电压和电流进行测量，并用示波器观测两者的相位关系。

根据相位关系，可以计算得到电抗器的阻抗和电抗值。

电流互感器法可以测试电抗器在不同频率范围内的性能参数，适用于工频和高频电抗器的测试。

3.无功功率测量法：无功功率测量法是一种用来测量电抗器的无功功率的方法，通常用于评估电抗器的无功性能。

测试时，通过电功率计测量电抗器的有功功率和无功功率，并计算得到电抗器的功率因数。

无功功率测量法可以用来评估电抗器的功率损耗和功率因数，并在实际应用中提供参考。

除了以上三种常用的测试方法外，还有一些特殊测试方法，如电感电容测量法、高压脉冲法和频率响应法等。

这些方法可以根据需要选择，并结合其他测试手段进行使用。

在实际测试中，需要根据测量目的、测试条件和要求来选择合适的测试方法，并遵循相应的测试规范和标准，以保证测试结果的准确性和可靠性。

一， 变频器各点主要波形：C4直流电抗器输入电抗器12346U V WP+N-123L1L2L3L1变频器市电输入12346R S TP+N-负载123R S T输出电抗器二，变频器干扰途径三，各种电抗器在变频器中的作用a)输入电抗器和直流电抗器:在变频器的输入电流中频率较低的谐波分量(5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外,还因为它们消耗了大量的无功功率,使线路的功率因数大为下降。

在输入电路内串入电抗器是抑制较低谐波电流的有效方法.根据接线位置的不同，主要有以下两种：输入交流电抗器: 串联在电源与变频器的输入侧之间。

其主要功能有:通过抑制谐波电流，将功率因数提高至（0。

75-0.85）；削弱输入电路中的浪涌电流对变频器的冲击；削弱电源电压不平衡的影响.直流电抗器：串联在整流桥和滤波电容器之间。

它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。

但在提高功率因数方面比交流电抗器有效，可达0。

95,并具有结构简单、体积小等优点。

其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用,直流电抗器没有；2，电网输入电压不平衡时,由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡, 而输入电抗器则没有这一问题；3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响.4，成本差异:由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。

反映在成本上就是：在满足同样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。

b）输出电抗器:输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，在此不作讨论；下面主要分析普通的输出电抗器：为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。

直流电抗器介绍与利用一、直流电抗器的原理直流电抗器是一种在直流电路中产生感抗的元件。

它利用自感效应，阻碍电流的变化，限制电流的增长。

直流电抗器是由线圈或线圈组成，通常由铜线绕制而成，这样可以减小电阻。

当电流通过直流电抗器时，它会产生一个磁场，响应于电流变化的速度。

这个磁场会在电流变化的方向上产生电压，这个电压与电流变化的速度成正比。

当电压增加时，它会限制电流的增长。

因此，直流电抗器起到了限流的作用。

二、直流电抗器的结构直流电抗器的结构通常由线圈绕组、铁芯和支架组成。

线圈绕组通常是由导电材料绕制成圈形，通过绕制多圈来增加感抗。

铁芯的作用是增加磁通量以提高电流的感应电压。

支架用于支撑线圈和铁芯的固定位置。

直流电抗器还配备有连接线和绝缘材料，以提供安全和可靠的电气连接。

三、直流电抗器的类型直流电抗器可以根据其连接方式和应用领域进行分类。

根据连接方式，直流电抗器可以分为串联型、并联型和混合型。

串联型直流电抗器是将线圈串联在电路中，用于控制电流。

并联型直流电抗器是将线圈并联在电路中，用于提供电抗和稳定电压。

混合型直流电抗器是串并联型直流电抗器的组合，用于控制电流和稳定电压。

根据应用领域，直流电抗器可以分为直流输电电抗器和直流供电电抗器。

直流输电电抗器用于直流输电系统中，主要是为了减小输电系统中的电流损耗和电压波动。

直流供电电抗器用于直流供电系统中，主要是为了限制电流的增长，保护电子设备。

四、直流电抗器的应用直流电抗器在直流输电和直流供电系统中有广泛的应用。

在直流输电系统中，直流电抗器可以用于控制电流，减小输电系统中的电流损耗和电压波动。

由于直流电流可以长距离传输而不会损失太多能量，因此直流输电系统被广泛应用在远距离的输电线路中。

直流电抗器能够平衡直流系统中的电流，减小输电损失并提高输电能力。

在直流供电系统中，直流电抗器主要用于限制电流的增长，保护电子设备。

在电子设备中，电流的不稳定增长会导致设备的过载和损坏。

如何区分直流与交流直流（DC）和交流（AC）是电流传输的两种形式，它们在电力系统和电子设备中具有重要的应用。

为了区分直流和交流，我们需要了解它们的性质、传输方式、应用等方面的差异。

直流是电流在一个方向上流动的形式。

直流电源通常由电池或者直流发电机提供，电流的极性保持不变。

在一个直流电路中，电流会从电源的正极流向负极，形成一个闭合回路。

与此不同，交流电流会交替改变方向。

交流电源通常由发电厂产生，通过变压器进行转换和传输。

在一个交流电路中，电流会以正弦波的形式在正负方向间交替流动。

直流和交流有以下几个区别：1.电压和电流的波形：直流电压和电流是恒定的，不发生周期性变化；而交流电压和电流是周期性变化的，正弦波的形式。

2.传输方式：直流电流只能通过导线传输，并且在传输过程中，电流的大小基本保持不变；而交流电流能够通过变压器进行转换和输送，可以在长距离传输时通过改变电压实现能量传输效率的提高。

3.能量传输方式：直流电流的能量传输是单向的；而交流电流的能量传输是由发电厂产生，并通过输电网进行分配与传输，能量在传输过程中由高压输送，再由变压器转换成低压供给用户。

4.电子器件的适用性：直流电压适合用于电池和电子器件，例如电子计算机、电子钟表等；而交流电压适合用于电力系统、大型电机等。

5.安全性：直流电流相对于交流电流而言较为安全，因为直流电流对人体的影响较小。

直流和交流在不同的应用中具有其各自的优势和不足。

直流电源具有恒定的电压和较好的可控性，适合用于电子设备和精密仪器。

而交流电源可以通过变压器进行变压传输和分配，适用于长距离输电和大功率设备。

在实际应用中，电力系统中的输电和配电多采用交流电流，而电子器件通常采用直流电压。

综上所述，直流和交流是两种不同形式的电流传输方式，它们在电路、能源传输和应用领域具有不同的特点和优势。

了解这些区别有助于我们更好地理解和应用电力和电子技术。

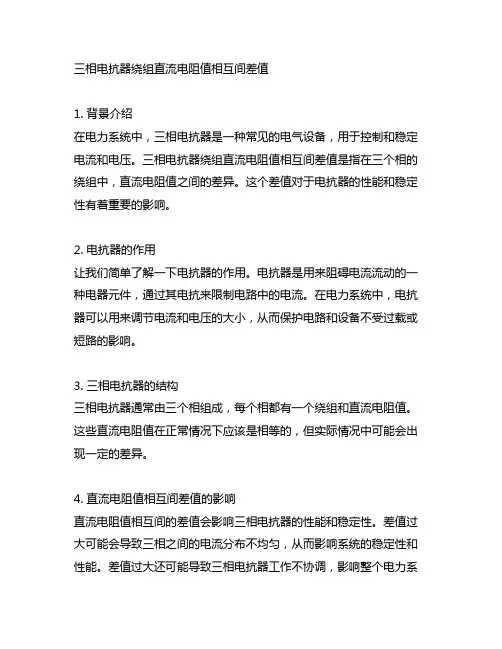

三相电抗器绕组直流电阻值相互间差值1. 背景介绍在电力系统中，三相电抗器是一种常见的电气设备，用于控制和稳定电流和电压。

三相电抗器绕组直流电阻值相互间差值是指在三个相的绕组中，直流电阻值之间的差异。

这个差值对于电抗器的性能和稳定性有着重要的影响。

2. 电抗器的作用让我们简单了解一下电抗器的作用。

电抗器是用来阻碍电流流动的一种电器元件，通过其电抗来限制电路中的电流。

在电力系统中，电抗器可以用来调节电流和电压的大小，从而保护电路和设备不受过载或短路的影响。

3. 三相电抗器的结构三相电抗器通常由三个相组成，每个相都有一个绕组和直流电阻值。

这些直流电阻值在正常情况下应该是相等的，但实际情况中可能会出现一定的差异。

4. 直流电阻值相互间差值的影响直流电阻值相互间的差值会影响三相电抗器的性能和稳定性。

差值过大可能会导致三相之间的电流分布不均匀，从而影响系统的稳定性和性能。

差值过大还可能导致三相电抗器工作不协调，影响整个电力系统的正常运行。

5. 如何解决直流电阻值相互间差值的问题为了解决直流电阻值相互间差值的问题，可以采取一些措施。

需要加强对电抗器绕组制造工艺的控制，确保每个绕组的直流电阻值都在合理的范围内。

可以采用补偿电路来调节三相电抗器之间的差值，保证它们能够协调工作。

6. 我的观点和理解在我看来，直流电阻值相互间差值的问题并不是一个简单的技术问题，而是需要综合考虑制造工艺、系统设计和运行管理等多个方面的因素。

只有全面分析和解决这个问题，才能确保电力系统的正常运行和稳定性。

总结：通过对三相电抗器绕组直流电阻值相互间差值的探讨，可以看出这个问题在电力系统中是非常重要的。

我们需要关注并解决这个问题，从而保证电力系统的正常运行和稳定性。

通过以上文章，希望对你有所帮助。

三相电抗器是电力系统中常见的电气设备，用于控制和稳定电流和电压。

它在电力系统中扮演着非常重要的角色，因此对其性能和稳定性的控制是至关重要的。

在三相电抗器中，绕组直流电阻值的相互间差值是一个需要特别关注的问题，因为这个差值可能会对电抗器的性能产生影响。

电焊机是一种利用电能将焊条和焊件熔化，从而实现金属连接的设备。

电焊机按照输出电源的种类，可以分为直流电焊机和交流电焊机。

那么，直流电焊机和交流电焊机有什么区别呢？本文将从工作原理、特点、优缺点、适用范围等方面进行比较分析。

1. 工作原理•直流电焊机的工作原理是将交流电通过整流和滤波变成直流电，然后通过大功率晶闸管逆变成中高频低压交流电，再经过整流输出平稳的直流电流。

直流电焊机的输出电流一直保持一个方向，不会发生变化。

•交流电焊机的工作原理是将交流电通过变压器降压，然后通过电抗器调节输出电流的大小。

交流电焊机的输出电流会随着时间周期性地变换方向，每秒变换50次或60次。

2. 特点•直流电焊机的特点是体积小、重量轻、移动方便，电弧稳定、不易断弧、飞溅小，能焊酸性和碱性焊条，适用于多种焊接材料和位置，省电效率高，对电网影响小。

•交流电焊机的特点是体积大、重量重、移动困难，价格便宜、耐用性强，只能焊碱性焊条，适用于一般钢结构和铝合金的焊接，电弧不稳定、易断弧、飞溅大，耗电效率低，对电网影响大。

3. 优缺点1）直流电焊机的优点是：•起弧容易，电弧稳定，焊接质量高，焊接速度快，焊缝表面光滑，变形小，氧化和腐蚀少；•焊接材料广泛，可以焊接低碳钢、高碳钢、不锈钢、钛合金等多种金属材料；•焊接位置灵活，可以进行平焊、横焊、立焊、仰焊等多种位置的焊接；•省电节能，由于中高频交流电的感抗大，变压器的铁芯和匝数可以减小，响应速度快，能耗低；•对电网影响小，由于直流电焊机的输出电流平稳，不会产生电网波动，对其他用电设备的干扰小。

2）直流电焊机的缺点是：•价格高，相对于交流电焊机，直流电焊机的成本和维护费用都较高；•不适用于轻质金属，由于直流电焊机的电流强度大，对于铝、镁等轻质金属的焊接效果不佳，容易造成烧穿；•需要专业知识，由于直流电焊机的工作原理和结构较复杂，需要更多的专业知识和技术来操作和维修。

3）交流电焊机的优点是：•价格低，相对于直流电焊机，交流电焊机的购买和使用成本都较低；•耐用性强，由于交流电焊机的结构简单，没有复杂的电子元件，故障率低，寿命长；•适用于铝合金，由于交流电焊机的电流方向会周期性变换，可以打破铝合金表面的氧化层，提高焊接效果。

直流侧和交流侧的区别的单位
直流侧和交流侧是电力系统中两个重要的分支。

它们在供电方式、传输方式、设备特点等方面存在着一些显著的区别。

直流侧和交流侧的供电方式不同。

直流侧的供电方式是直接将直流电源连接到负载上，电流方向保持不变。

而交流侧的供电方式是通过交流发电机产生的交流电进行供电，电流的方向会周期性地改变。

直流侧和交流侧在传输方式上也有所不同。

直流侧主要通过直流电缆进行能量传输，由于直流电不会发生电流方向的改变，因此在传输过程中的能量损耗较小。

而交流侧则通过交流输电线路进行能量传输，由于电流方向的改变会导致电线中发生电磁感应，从而产生能量损耗。

直流侧和交流侧的设备特点也存在区别。

直流侧的设备一般较为简单，由于直流电的特性，可以使用较少的电气设备来实现能量的传输和控制。

而交流侧的设备较为复杂，由于交流电的特性，需要使用变压器、电容器、电感器等多种电气设备来实现能量的传输和控制。

直流侧和交流侧在应用领域上也有所不同。

直流侧主要应用于电力系统中的特殊场合，如高压直流输电、电动车充电等。

而交流侧则是电力系统的主要供电方式，广泛应用于家庭、工业、商业等各个领域。

总的来说，直流侧和交流侧在供电方式、传输方式、设备特点和应用领域等方面存在着一些明显的差异。

了解这些差异有助于我们更好地理解电力系统的运行原理，以及在不同场合下选择合适的供电方式。

电抗器的简介及应用一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。

通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。

1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。

二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。

3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。

2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。

3．电压降Δµ（V ）电抗器通过额定电流In 时，电抗器的相电压降。

4．相对电压降µx （％）电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。

5．额定电压Un （V ）2040 60 80100 %87%电抗器连接线路系统电网的线电压.常用如下：单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。

变频器使用的电抗器变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。

1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。

据此灵活考虑是否使用。

2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。

并能抑制变频器输出的谐波，起到减小变频器噪声的作用。

两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。

前者考虑电缆的长度而确定是否使用，后者则必须使用。

3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。

如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。

不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。

AC电抗器：主要是为了防止电源电网上来的干扰，其特点是要求电抗器自身分布电容小；自身谐振点要避开抑制频率范围，使干扰电压减小，但又要保证工频电压降在2％以下，功耗又要小。

直流电抗器：在变频器的直流回路中，改善变频器对电网的功率因数。

电源滤波器：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。

此处是抑制干扰信号从变频器通过电源线传导到电源或电动机去。

输出侧短路时限流保护。

在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。

2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。

EMC滤波器有两种，A级和B级滤波器。

EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。

EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。

在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。

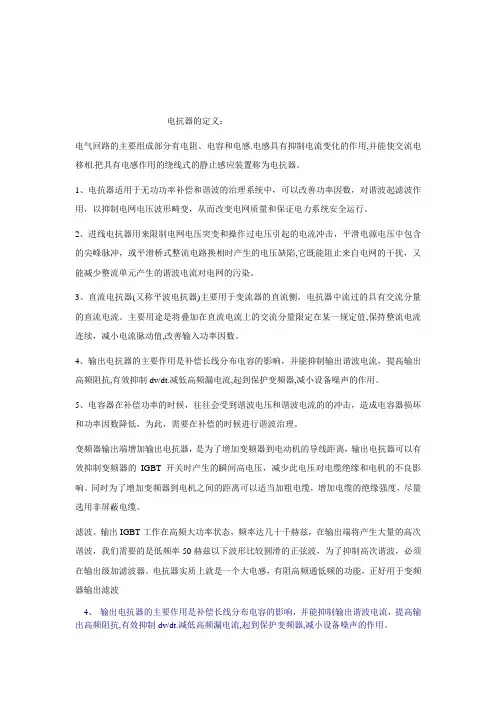

电抗器的定义：电气回路的主要组成部分有电阻、电容和电感.电感具有抑制电流变化的作用,并能使交流电移相.把具有电感作用的绕线式的静止感应装置称为电抗器。

1、电抗器适用于无功功率补偿和谐波的治理系统中，可以改善功率因数，对谐波起滤波作用，以抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行。

2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有交流分量的直流电流。

主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。

4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

5、电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

变频器输出端增加输出电抗器，是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。

同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

滤波。

输出IGBT工作在高频大功率状态，频率达几十千赫兹，在输出端将产生大量的高次谐波，我们需要的是低频率50赫兹以下波形比较圆滑的正弦波，为了抑制高次谐波，必须在输出级加滤波器。

电抗器实质上就是一个大电感，有阻高频通低频的功能，正好用于变频器输出滤波4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

特高压交流和直流输电技术的比较特高压交流输电技术主要特点（1）特高压交流输电中间可以有落点，具有网络功能，可以根据电源分布、负荷布点、输送电力、电力交换等实际需要构成国家特高压骨干网架。

特高压交流电网的突出优点是：输电能力大、覆盖范围广、网损小、输电走廊明显减少，能灵活适合电力市场运营的要求。

（2）采用特高压实现联网，坚强的特高压交流同步电网中线路两端的功角差一般可控制在20°及以下。

因此，交流同步电网越坚强，同步能力越大、电网的功角稳定性越好。

（3）特高压交流线路产生的充电无功功率约为500千伏的5倍，为了抑制工频过电压，线路须装设并联电抗器。

当线路输送功率变化，送、受端无功将发生大的变化。

如果受端电网的无功功率分层分区平衡不合适，特别是动态无功备用容量不足，在严重工况和严重故障条件下，电压稳定可能成为主要的稳定问题。

（4）适时引入1000千伏特高压输电，可为直流多馈入的受端电网提供坚强的电压和无功支撑，有利于从根本上解决500千伏短路电流超标和输电能力低的问题。

特高压直流输电技术主要特点（1）特高压直流输电系统中间不落点，可点对点、大功率、远距离直接将电力送往负荷中心。

在送受关系明确的情况下，采用特高压直流输电，实现交直流并联输电或异步联网，电网结构比较松散、清晰。

（2）特高压直流输电可以减少或避免大量过网潮流，按照送受两端运行方式变化而改变潮流。

特高压直流输电系统的潮流方向和大小均能方便地进行控制。

（3）特高压直流输电的电压高、输送容量大、线路走廊窄，适合大功率、远距离输电。

（4）在交直流并联输电的情况下，利用直流有功功率调制，可以有效抑制与其并列的交流线路的功率振荡，包括区域性低频振荡，明显提高交流的瞬时、动态稳定性能。

（5）大功率直流输电，当发生直流系统闭锁时，两端交流系统将承受大的功率冲击。

各类电抗器作用一、常规分类1.网侧进线电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时产生的电流冲击。

当电网断路容量与变流器、变频器容量比大于33:1时，网侧进线电抗器的相对电压降，对单象限工作为2%，四象限为4%。

当电网短路电压大于6%时，允许无网侧进线电抗器运行。

对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器，或一台三绕组整流变压器，其二次绕组的电源偏差应不大于0.5%2.输出电抗器亦称马达电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/µS以内。

一般功率为4~90KW，变频器和电机间的电缆长度或一台变频器驱动几台电机的连接电缆总长度超过50~200M时，应设置输出电抗器。

它还作用于钝化变频器输出电压（开关频率）的陡度，减小对逆变器中的功率元件（如IGBT）的扰动和冲击。

3.平波电抗器：它的作用是将叠加在直流电流上的交流分量限定在某规定值以下；还用于并联变流器的直流侧解耦，降低断续极限，限制环流控制线路中的环流以及应用直流快速开关切断故障电流时限制其电流上升率。

对于新型直流电动机由于其电枢电感量较大（如Z4、800系列电机）。

平波电抗器可省去。

4.均流平波电抗器：它的作用是使两台直流调速器的输出电流得到均衡。

5.回馈自藕变压器：为变频器回馈单元的重要组成部分，它将处于发电状态的电机能量通过逆变器馈送回电网，以达到节能与改善系统品质的目的。

6.主电源变压器：变流器、变频器由单独的变压器供电时，其容量为变流器、变频器输出功率的1.3~1.5倍。

在这种情况下，无需配置进行电抗器7.补偿电抗器：它的作用是调节电网负载的感抗，改善功率因数。

8.并联、串联补偿电抗器：对稳态谐波源（5、7、11、13次）采用电抗百分比5%~6%的串联电抗器；对动态谐波源（3次）采用13%串联电抗器。

换流站交直流场一次设备讲解1. 引言换流站是电力系统中的重要组成部分，用于实现交流电与直流电之间的相互转换。

而换流站的一次设备，即用来实现交流电到直流电的转换或者直流电到交流电的转换的设备，是换流站中的核心组件。

本文将对换流站交直流场一次设备进行详细讲解。

2. 交直流场一次设备概述在换流站中，交直流场一次设备主要包括变压器、电抗器、断路器和隔离开关等组件。

2.1 变压器变压器是交直流场中最关键的设备之一，用于将交流电转换为具有适当电压的直流电。

变压器由高压绕组、低压绕组和铁芯组成。

当交流电通过高压绕组时，会在铁芯中产生交变磁场，进而在低压绕组中产生感应电动势，实现电能的传输和变换。

2.2 电抗器电抗器在交直流场中起到稳定电流和电压的作用。

它能够提供适当的电抗，限制电流的增长，并消耗无功功率。

电抗器通常由电感器和电容器组合而成，根据实际需求进行选择。

2.3 断路器断路器用于在交直流场的一次电路中切换电路的通断状态。

换流站中的断路器能够承受高电压和大电流的冲击，并能够快速切换电路状态。

断路器常用于保护交直流场设备免受电气故障的影响。

2.4 隔离开关隔离开关是用于切断交直流场中电路的设备，主要用于维护和检修工作。

隔离开关在切断电路时能够确保安全，并且要求其能够承受额定电流和电压的冲击。

3. 交直流场一次设备的工作原理在换流站交直流场中，一次设备的工作原理如下：1.当交流电输入一次设备时，首先经过变压器，变压器将高压交流电转换为所需的直流电压。

2.直流电经过电抗器，电抗器限制电流的增长，并调节电流的稳定性。

3.经过电抗器后，直流电进入断路器。

断路器可实现电路的通断操作，以保护设备的安全和稳定。

4.最后，直流电经过隔离开关，通过该开关切断电路或连接其他设备。

4. 交直流场一次设备的应用交直流场一次设备广泛应用于以下领域：•高压直流输电系统：交直流场一次设备是实现高压直流输电的关键组成部分。

通过变压器、电抗器、断路器和隔离开关等设备，可以实现大容量的长距离电力输送，并提高电力系统的稳定性和效率。

直流电抗器的原理
直流电抗器是一种用于直流系统的电气元件，其主要作用是提供电感阻抗，从而限制电流的变化率。

在直流系统中，电流的变化主要是由直流电源的波动或直流负载的切换引起的。

直流电抗器的工作原理基于楞次定律，即线圈中感生电动势的方向总是阻碍电流的变化。

当直流电流通过电抗器时，由于电流是恒定的，不会在线圈中产生感生电动势，因此电抗器不消耗有功功率。

然而，当电流发生变化（如电源波动或负载切换时），电感器会产生感生电动势，其方向会阻碍电流的变化。

这意味着，当电流增加时，电感器会吸收能量，储存起来；当电流减少时，电感器会释放储存的能量。

因此，电抗器可以平滑电流波形，限制电流的峰值。

在实际应用中，直流电抗器主要用于以下几个方面：
1. 平滑电流：在直流电源系统中，直流电抗器可以平滑电流，减少电流的纹波，从而提高电源的输出质量。

2. 限制电流峰值：在直流负载切换时，电抗器可以限制电流的峰值，保护电路中的其他元件不受电流过大的损害。

3. 滤除高频噪声：电抗器可以滤除高频噪声，提高系统的信噪比。

4. 保护元件：在电路中，电抗器可以作为保护元件，当电流超过电抗器所能承受的极限时，电抗器可能会损坏，从而保护电路中的其他元件。

总之，直流电抗器的工作原理是基于楞次定律，其作用是提供电
感阻抗，限制直流系统中电流的变化率，从而提高系统的稳定性和可靠性。

变频器直流电抗器的作用及原理嘿，朋友们，今天咱们来聊聊变频器和它的好朋友——直流电抗器。

听起来有点儿高大上，其实就是在电气设备里的一些小细节，但它们可真是不可或缺啊。

先说说变频器，顾名思义，它的工作就是通过改变电频率来控制电机的速度。

想象一下，变频器就像一个调音师，随时调整乐器的音调，让一切都变得和谐。

但你知道吗，这调音师在工作的时候，有时候也需要一个帮手，而这个帮手就是直流电抗器。

直流电抗器到底是干嘛的呢？简单来说，它主要是用来限制电流的变化，起到一个“稳稳的哇”作用。

想想看，电流就像是高速公路上的小车，突然刹车可不行，容易出事故。

直流电抗器就像是交通警察，确保电流不会突然加速或者减速。

它能保护变频器和电机不被突发的电流冲击搞得七荤八素。

你可能会问，为什么不直接把电流控制好呢？这可不是简单的开关可以解决的问题。

电流的变化太快，直流电抗器就是为了给它加点儿“缓冲”，让电流的变化像慢动作回放一样，稳稳地进行。

再说说电抗器的原理吧。

直流电抗器里有一根线圈，当电流流过的时候，会产生一个磁场，这个磁场就像一张大网，抓住电流的变化，慢慢放开。

这样的设计就能避免突如其来的电流冲击，减少对设备的损伤。

这就像你在玩过山车的时候，突然刹车，心脏可能会吓得“咯噔”一声，而如果是慢慢减速，那可就轻松多了。

所以，电抗器的存在，真的是给设备一个安全感，让它们能够在工作中更安心。

说到这里，咱们不能忽视电抗器的“环保”属性。

电抗器还能够减少电能的损耗，这可真是好事一桩。

大家都知道，省电可是我们每个人的责任，尤其是在这个资源日益匮乏的时代。

电抗器在这里充当了节能小卫士的角色，帮助咱们把电力资源利用到极致。

就像是精打细算的老妈，时刻提醒你不要浪费，让每一度电都发挥出最大的效用。

试想一下，如果没有电抗器，电流在设备里“横冲直撞”，那可就不光是浪费电，还有可能造成设备的损坏，得不偿失。

不仅如此，直流电抗器还能降低电磁干扰。

电机在运行的时候，难免会产生一些电磁波，这就像是摇滚音乐中的噪音，有时候让人心烦意乱。
