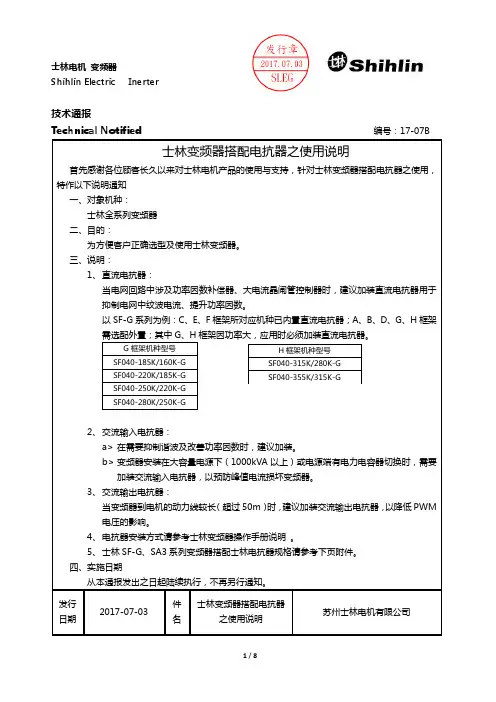

电抗器在变频器怎么连接和作用？
1、进线电抗器连接方式：串联
变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，如果不装进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。
2、出线电抗器连接方式：串联该变频器预留了安装位置，即P+和Pb 端，要去掉这两端的短接铜排，然后用直流电抗器来取代这个短接铜排。
说白了其实就是安装在整流出来后的P+上面的
3. 进线是滤波电抗，中间用的调谐电抗，输出是DU/DT电抗
上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。
公司产品有各种高低压电抗器。
电抗器类产品有：JXL输入电抗器（进线电抗器），CXL输出电抗器（出线电抗器） DCL 直流电抗器（平波电抗器），电抗器-CKSG串联电抗器；CKSC高压串联电抗器；CKSG系列串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等
变频器专用电抗器
输入电抗器 JXL系列-400 输出电抗器 CXL系列-400
输入电抗器 JXL系列-660 输出电抗器 CXL系列-660
直流电抗器 DCL系列-250。
直流电抗器，又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。
电抗器中有流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流装置产生的谐波。
其具体的功能有：◆ 改善电容滤波造成的输入电流波形畦变。
◆ 减少和防止因冲击电流造成整流桥损坏和电容过热。
◆ 提高功率因素，降低直流母线交流脉冲。
◆ 限制电网电压的瞬变。
1、电抗器适用于无功功率补偿和谐波的治理系统中，可以改善功率因数，对谐波起滤波作用，以抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行。
2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数.4、输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电抗器在变频器系统中的应用1 引言随着电力电子技术的迅速发展，从 20世纪 90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。
但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。

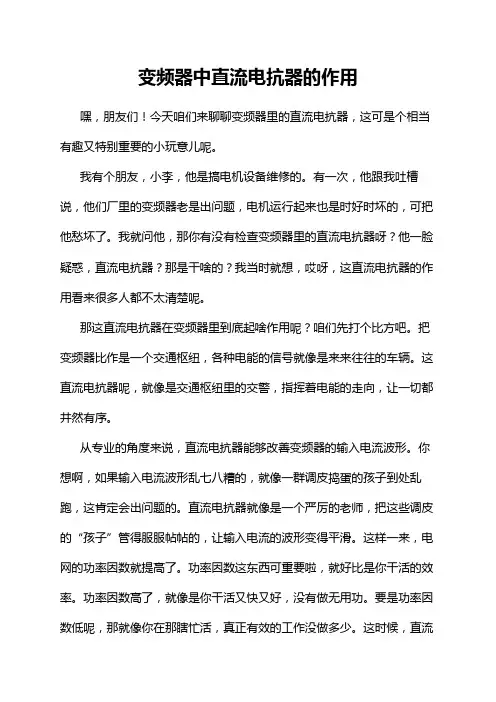

变频器中直流电抗器的作用嘿，朋友们！今天咱们来聊聊变频器里的直流电抗器，这可是个相当有趣又特别重要的小玩意儿呢。
我有个朋友，小李，他是搞电机设备维修的。
有一次，他跟我吐槽说，他们厂里的变频器老是出问题，电机运行起来也是时好时坏的，可把他愁坏了。
我就问他，那你有没有检查变频器里的直流电抗器呀？他一脸疑惑，直流电抗器？那是干啥的？我当时就想，哎呀，这直流电抗器的作用看来很多人都不太清楚呢。
那这直流电抗器在变频器里到底起啥作用呢？咱们先打个比方吧。
把变频器比作是一个交通枢纽，各种电能的信号就像是来来往往的车辆。
这直流电抗器呢，就像是交通枢纽里的交警，指挥着电能的走向，让一切都井然有序。
从专业的角度来说，直流电抗器能够改善变频器的输入电流波形。
你想啊，如果输入电流波形乱七八糟的，就像一群调皮捣蛋的孩子到处乱跑，这肯定会出问题的。
直流电抗器就像是一个严厉的老师，把这些调皮的“孩子”管得服服帖帖的，让输入电流的波形变得平滑。
这样一来，电网的功率因数就提高了。
功率因数这东西可重要啦，就好比是你干活的效率。
功率因数高了，就像是你干活又快又好，没有做无用功。
要是功率因数低呢，那就像你在那瞎忙活，真正有效的工作没做多少。
这时候，直流电抗器的作用不就像一个得力的助手，帮着我们把工作效率提高了嘛。
还有哦，直流电抗器可以减小变频器产生的谐波电流。
谐波电流这东西就像是噪音一样，是一种干扰。
如果把变频器比作是一个安静的音乐会场，谐波电流就是那些刺耳的杂音。
直流电抗器就像是一个隔音屏障，把这些“杂音”给挡在外面，让音乐会场里保持纯净的音乐。
这对整个电气系统来说是非常重要的。
你想啊，如果到处都是这种“杂音”，其他的电气设备能正常工作吗？就像你在一个嘈杂的环境里，能安心做事情吗？肯定不能呀。
我又跟小李说起这些，他眼睛一下子就亮了起来。
他说，那这直流电抗器还真是个宝贝呢。
我说是呀。
我还给他举了个例子，假如变频器是一个人的身体，那直流电抗器就像是人的肝脏。
变频器使用1、必须正确选择变频器。
2、认真阅读产品使用说明书，并按说明书的要求接线、安装和使用。
3、变频器装置应可靠接地，以抑制射频干扰，防止变频器内因漏电而引起电击。
4、用变频器控制电机转速时，电机的温升及噪声会比用网电（工频）时高；在低速运转时，因电机风叶转速低，应注意通风冷却或适当减低负载，以免电机温升超过允许值。
5、供电线路的阻抗不能太小。
变频器接入低压电网，当配电变压器容量超过500KVA，或配电变压器容量大于变频器容量10倍时，或变频器接在离配电变压器很近的地方时，由于回路阻抗小，投入瞬间对变频器产生很大的涌流，会损坏变频器的整流元件。
当线路阻抗较优小时，应的变压器和变频器间加装交流电抗器。
6、当电网三相电压不平衡度大于3%时，变频器输入电流的峰值就很大，会造成变频器及连接线过热或损坏电子元件，这时也需加装交流电抗器。
特别是变压器为V形接法时更为严重，除在交流侧加装电抗器外，还需在直流侧加装直流电抗器。
7、不能因为提高功率因数而在进线侧装设过大的电容器，也不能在电机与变频器间装设电容器，否则会使线路阻抗下降，产生过流而损坏变频器。
8、变频器出线侧不能并联补偿电容，也不能为了减少变频器的输出电压的高次谐波而并联电容器，否则可能损坏变频器。
为了减少谐波，可以串联电抗器。
9、用变频器调速的起动和停止，不能用断路器及接触器直接操作，而应用变频器的控制端子来操作，否则会造成变频器失控，并可能造成严惩后果。
10、变频器与电机间一般不宜加装交流接触器，以免断流瞬间产生过电压而损坏变频器。
若需加装，在变频器运行前，输出接触器应先闭合；而在断开前，变频器应先停止输出。
11、对于变频器驱动普通电机做恒转矩运行的场合，应尽量避免长期低速运行，否则电机散热效果变差，发热严重。
如果需要以低速恒转矩长期运行，就必须选用变频电机。
12、对于提升负载、频繁起停的场合，会有负转矩产生，需适当参数的制动电阻，否则变频器将因过电流或过电压故障而跳闸。

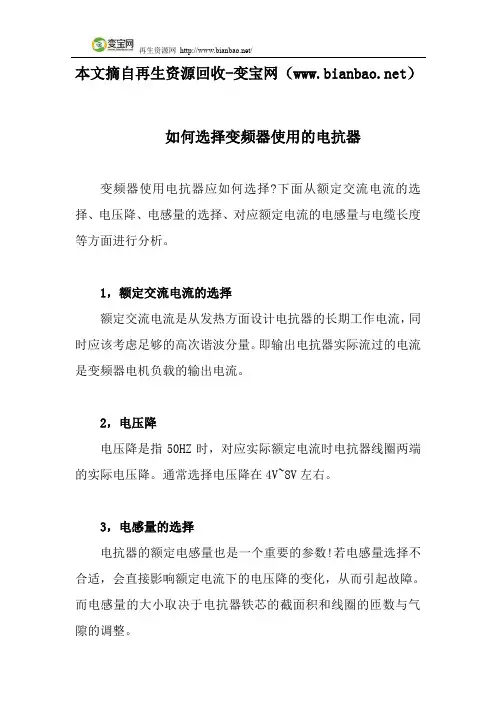

本文摘自再生资源回收-变宝网（）如何选择变频器使用的电抗器变频器使用电抗器应如何选择?下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数!若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4，对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米 100A 46μH200A 23μH250A 16μH300A 13μH600米 100A 92μH200A 46μH250A 34μH300A 27μH理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流的增大，而电感量逐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网：/?cj买卖废品废料，再生料就上变宝网，什么废料都有！。
电抗器在变频器中的使用电抗器是一种用于电力系统中的无源电子元件，其主要作用是提供电感或电容的补偿，以平衡系统中的无功电流。
在变频器中，电抗器通常用于提供无功功率补偿和抑制谐波。
变频器是一种用于控制和调节交流电源输出频率的装置。
它将输入的固定频率交流电源转换为可调节的输出频率，从而实现对电动机或其他负载的精确控制。
在这个过程中，变频器必须能够处理负载中的无功功率，并且保持系统的功率因数接近1在没有电抗器的情况下，变频器会引入很大的无功功率到电力系统中。
这会导致系统的功率因数降低，造成能源浪费、电网负荷增加以及设备的运行不稳定。
为了解决这些问题，电抗器被引入到变频器电路中，以提供对负载的无功功率补偿。
具体来说，电抗器在变频器中的使用有以下几个方面：1.无功功率补偿：电抗器能够提供电感或电容来抵消变频器负载中的无功功率，从而使系统的功率因数接近1、这减少了电能的浪费，提高了系统的能效。
2.压降抑制：在变频器电路中，电抗器能够提供电感来限制电流的变化率。
这有助于抑制因电路中的电感和电容导致的高频压降，提高系统的稳定性和可靠性。
3.谐波抑制：变频器会引入谐波到电力系统中，这可能会引起电网故障和设备的干扰。
电抗器可以用于提供补偿电容，在电力系统中消除或减小谐波电流，从而减少谐波对电网和设备的影响。
4.过电压保护：在变频器中，电抗器也可以用于提供电感，以减缓电压的变化率。
这对于保护系统中的设备，特别是电动机非常重要，可以降低设备的应力和损坏的风险。
总之，电抗器在变频器中的使用可以提供无功功率补偿、压降抑制、谐波抑制和过电压保护等功能。
这些功能有助于提高系统的能效、稳定性和可靠性，减少电能的浪费和设备的损坏。
因此，电抗器在变频器中的应用在电力系统中起着重要的作用。

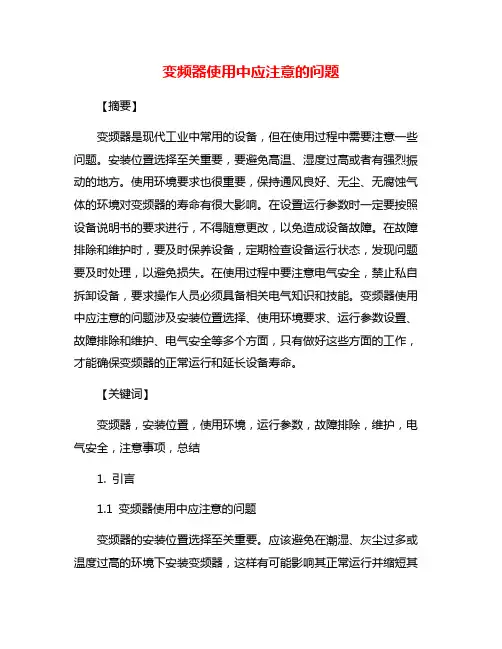

变频器使用中应注意的问题【摘要】变频器是现代工业中常用的设备，但在使用过程中需要注意一些问题。
安装位置选择至关重要，要避免高温、湿度过高或者有强烈振动的地方。
使用环境要求也很重要，保持通风良好、无尘、无腐蚀气体的环境对变频器的寿命有很大影响。
在设置运行参数时一定要按照设备说明书的要求进行，不得随意更改，以免造成设备故障。
在故障排除和维护时，要及时保养设备，定期检查设备运行状态，发现问题要及时处理，以避免损失。
在使用过程中要注意电气安全，禁止私自拆卸设备，要求操作人员必须具备相关电气知识和技能。
变频器使用中应注意的问题涉及安装位置选择、使用环境要求、运行参数设置、故障排除和维护、电气安全等多个方面，只有做好这些方面的工作，才能确保变频器的正常运行和延长设备寿命。
【关键词】变频器，安装位置，使用环境，运行参数，故障排除，维护，电气安全，注意事项，总结1. 引言1.1 变频器使用中应注意的问题变频器的安装位置选择至关重要。
应该避免在潮湿、灰尘过多或温度过高的环境下安装变频器，这样有可能影响其正常运行并缩短其使用寿命。
应该确保安装位置通风良好，以便散热和保持设备正常运行。
变频器的使用环境也有特殊要求。
在使用过程中，应该避免将变频器暴露在强烈的电磁干扰源附近，以免影响其稳定性和准确性。
应该定期清洁变频器周围的环境，确保设备正常运行。
在设置变频器的运行参数时，需要根据具体的工作需求进行调整，确保设备能够稳定运行并发挥最佳性能。
要注意避免参数设置错误导致设备故障，特别是对于一些关键的参数设置要格外注意。
在故障排除和维护过程中，应该按照使用说明书的要求进行操作，避免因不当操作导致设备进一步损坏或造成安全事故。
定期检查和维护变频器，保持设备的良好状态，也是确保设备长期稳定运行的重要环节。
在使用变频器时要格外注意电气安全。
要确保设备接地良好，避免电气漏电或短路导致安全隐患。
在维护和检修过程中，务必先切断电源并确保设备处于断电状态，以确保操作人员的安全。
变频器输入侧选用输入电抗器的注意事项1. 变频器输入电抗器的选用应根据实际需求确定其电抗值，并与变频器匹配。
当变频器的输入功率较大时，可以考虑选用大功率电抗器，以保证系统的稳定性。
2. 输入电抗器的额定电流应大于变频器的额定电流，以确保输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
3. 输入电抗器的额定电压应与变频器的输入电压相匹配，以确保正常工作状态下不会发生电压冲入或过压现象。
4. 输入电抗器的额定频率应与变频器的工作频率相匹配，以保证输入电抗器能够有效地对电源电压进行补偿。
5. 输入电抗器的响应时间应与变频器的响应时间相匹配，以避免响应速度不一致导致系统的稳定性降低。
6. 输入电抗器应具有良好的过载能力，能够承受变频器长时间运行时可能出现的瞬态过电流。
7. 输入电抗器的损耗应尽量小，以减少系统的能耗和热损失。
8. 输入电抗器应具有良好的散热性能，能够有效降低温度，提高运行效率和寿命。
9. 输入电抗器的电感值应尽量稳定，以避免变频器的输出电流产生过多的谐波。
10. 输入电抗器的选用应符合国家相关标准和规定，以确保其安全可靠性，避免可能的电气事故和故障发生。
详细描述：输入电抗器是变频器系统中的关键元件之一，它主要用于电源对变频器输入电压的补偿和调节。
在选择输入电抗器时，首先需要根据实际工作条件和要求来确定其所需的电抗值。
如果系统的输入功率较大，可以选择大功率电抗器，以确保系统的稳定性和可靠性。
在选用输入电抗器时，还需要考虑其额定电流和额定电压。
输入电抗器的额定电流应大于变频器的额定电流，以保证输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
输入电抗器的额定电压应与变频器的输入电压相匹配，以确保在正常工作状态下不会发生电压冲入或过压现象。
输入电抗器的响应时间和频率也需要与变频器的工作特性相匹配。
响应时间不一致可能导致系统的稳定性降低，频率不匹配可能导致输入电抗器无效地对电源电压进行补偿。
变频器使用注意事项随着变频器的广泛应用，人们对变频器的知晓率也越来越高，但是，有很多人对变频器的使用还存在一些误区。
变频器使用不当会导致设备故障，甚至危及人身安全。
因此，了解变频器的使用注意事项非常重要。
一、变频器安装1.安装位置选择：变频器应安装在通风、干燥的地方，远离易燃易爆危险品。
不应安装在高温、潮湿、有尘埃的环境中，避免其他物品摆放紧贴变频器的外壳；2.接地处理：变频器应接地牢固可靠。
接地电阻不应大于4Ω；3.电缆选择：应选择质量可靠的电缆。
变频器的电缆和设备的电缆分开铺设，互不干扰。
二、变频器使用1.开机顺序：在已经对电机进行过绝缘检测的前提下，应先启动变频器，再启动负载。
关闭负载时，顺序应相反；2.使用环境：使用变频器时，应保持设备通风良好、温度合适。
避免变频器过热或者过冷，影响使用寿命；3.运行参数设置：运行参数应根据应用场合设置，避免长时间在高速、高负载、高温等条件下运行，保证变频器正常工作，减少设备失效的概率；4.设备维护：对于使用频率比较高的变频器，应定期进行维护保养。
清洁设备、及时更换损坏物件可以避免设备故障；5.使用过程中的注意事项：避免变频器频繁出现过载、过温等状况。
避免操作失误。
发现故障应及时排除；6.停机时操作：使用者应先停止设备（如电机），再断电切电源，保证设备停电后除了厂家授权维护人员之外，任何人员都不得操作变频器；7.不可拆卸防护套：变频器的防护套一经组装就不可拆卸，否则会影响设备安全性和防护等级。
三、变频器安全1.故障排除：当变频器产品发生故障时，应由设备维护人员或者经过专业培训并熟知设备的人员排除故障；2.保险措施：在使用变频器时，应保证设备和电机都接有保险器，以防止它们被短路和过流损坏；3.安全警示：变频器的防爆标志和安全警示标志不得更改或涂抹掉。
综上所述，要想保证变频器的正常操作和延长其使用寿命，使用前必须了解其使用注意事项，注意安装、使用、保养和排除故障等方面的安全问题。
使用变频器的注意事项变频器是一种广泛应用于工业和商业领域的电气设备，能够控制电机的转速和输出功率。
然而，使用变频器也需要遵守一些注意事项，以确保其正常运行和安全性。
在本文中，我将介绍一些使用变频器的注意事项。
1. 电气安全：使用变频器前，必须确保电气系统的安全性。
检查电气设备的接地是否可靠，保证电气线路的连接正确可靠。
另外，必须确保电气设备符合相关的安全标准。
2. 安装位置：变频器应安装在干燥、尘土少的地方，并且远离水源和腐蚀性气体。
同时，需要确保变频器周围有足够的空间，以便散热和维护。
3. 温度控制：变频器的散热是其正常运行的重要条件之一。
因此，在安装变频器时，必须避免过度密封，确保其散热良好。
另外，避免在高温环境下使用变频器，以防过热而损坏设备。
4. 负载适配：变频器适用于各种负载类型，但需要根据负载类型和工作需求进行适当的调整。
特别是对于重载等特殊负载，需要根据实际情况进行配置和调试，以确保变频器的最佳性能和稳定性。
5. 地址设置：当系统中存在多个变频器时，每个变频器必须有不同的地址。
在设置变频器地址时，应避免冲突，确保每个变频器能正常工作。
6. 电源保护：电源是变频器正常运行的基础，因此需要注意保护电源的稳定性和可靠性。
确保电源系统具备过压、过流、欠压等保护装置，以应对突发电源问题。
7. 防雷措施：在雷暴天气或频繁雷击的地区使用变频器时，必须采取适当的防雷措施，以保护设备免受雷击损坏。
8. 维护：定期进行维护是确保变频器正常运行的重要措施。
清洁变频器的内部和外部，避免灰尘和杂质对设备的影响。
另外，定期检查设备的连接线路是否松动和磨损，并进行必要的修复和更换。
9. 安全操作：使用变频器时，必须遵守相关的操作规程，确保操作人员的安全。
在操作变频器之前，必须熟悉变频器的使用说明书，了解相关的操作和维护知识。
10. 故障排除：在使用变频器时，可能会出现一些故障和问题。
当发生故障时，应根据变频器的故障指示和报警信息，及时采取相应的措施进行排除。
变频器选择和使用注意事项变频器常见问题解决方法首先我们要知道不是在任何情况下都能正常使用，因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个注意的地方：1、长期低速动转，由于电机发热量较高首先我们要知道不是在任何情况下都能正常使用，因此用户有必要对负载、环境要求和变频器有更多了解。
共分为七个注意的地方：1、长期低速动转，由于电机发热量较高，风扇冷却本领降低，因此必需接受加大减速比的方式或改用6级电机，使电机运转在较高频率相近。
2、变频器安装地点必需符合标准环境的要求，否则易引起故障或缩短使用寿命；变频器与驱动马达之间的距离一般不超过50米，若需更长的距离则需降低载波频率或加添输出电抗器选件才能正常运转。
3、负载类型和变频器的选择：所带动的负载不一样，对变频器的要求也不一样。
4、风机和水泵是最一般的负载：对变频器的要求较为简单，只要变频器容量等于电动机容量即可（空压机、深水泵、泥沙泵、快速变化的音乐喷泉需加大容量）。
5、起重机类负载：这类负载的特点是启动时冲击很大，因此要求变频器有确定余量。
同时，在重物下放肘，会有能量回馈，因此要使用制动单元或接受共用母线方式。
6、不均行负载：有的负载有时轻，有时重，此时应依照重负载的情况来选择变频器容量，例如轧钢机械、粉碎机械、搅拌机等。
7、大惯性负载：如离心机、冲床、水泥厂的旋转窑，此类负载惯性很大，因此启动时可能会振荡，电动机减速时有能量回馈。
应当用容量稍大的变频器来加快启动，避开振荡。
搭配制动单元除去回馈电能。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电抗器和滤波器到底怎么⽤？变频器的这些知识点才是精华！很多⼈都使⽤过变频器，可是在⼀些场合，我们需要为变频器增加，输⼊/输出电抗器，输⼊/输出滤波器，那么你知道这些元器件的功能和作⽤吗？变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增⼤，从⽽造成变频器逆变输出的容性尖峰电流过⼤，会引起变频器过流跳闸保护，因此必须使⽤输出电抗器或du/dt滤波器、正弦波滤波器等装置对这种容性尖峰电流进⾏限制。
输出电抗器⽤于补偿在电机电缆长距离敷设时引起的线路电容的充电电流，也可⽤来抑制谐波。
变频器接⼊输出电抗器的作⽤：1、改善电机的绝缘特性，减少电机噪⾳，延长电机的使⽤寿命。
2、增加变频器到电动机的导线距离。
3、可以有效抑制变频器的IGBT开关时产⽣的瞬间⾼电压，减少电压对电缆绝缘和电机的不良影响。
4、改善输出电流波形。
132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电⽹的⼲扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于⼤功率的变频设备，⼯作是对附近的电⼦设备和电源是有⼀定⼲扰的。
加了当然好，但也不是必须的，如果变频器⽤⼀电源的还有其他的⼀些功率较⼩的设备或者⼯作环境内有⼀些电⼦设备，建议还是加上⼀个，要不有时候会出⼀些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120⽶。
不需要。
输⼊端加电抗器是为了防⽌输⼊电源的⼲扰，输出端电抗器是为了变频器输⼊脉冲波对外界的⼲扰及削弱⾼频脉冲，⼀般场合都不需要。
110KW的风机，⼀般⽤150平⽅电缆线，对于120⽶得距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。
⽽且，即使要增加，输出端电抗器还得要相应变频器专⽤，贵的很.输出电抗器铁⼼温度达到130度，有什么办法解决？变频器到电机电缆长500⽶。
谐波含量太⼤了，导致铁芯的涡流损耗太⼤1）如果重新制作的话，可以更换低损耗的硅钢⽚来降低励磁损耗；或者选取更薄的硅钢⽚，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却⼀下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。
一.变频器使用注意事项祝大家事业有成！变频器使用注意事项1．严禁将变频器的输出端子U、V、W连接到AC 电源上。
2．变频器要正确接地，接地电阻小于10Ω。
3．变频器存放两年以上，通电时应先用调压器逐渐升高电压。
存放半年或一年应通电运行一天。
4．变频器断开电源后，待几分钟后方可维护操作，直流母线电压（P+，P-）应在25V以下。
5.避免变频器安装在产生水滴飞溅的场合。
6.不准将P+、P-、PB任何两端短路。
7.主回路端子与导线必须牢固连接。
8. 变频器驱动三相交流电机长期低速运转时，建议选用变频电机。
9.变频器驱动电机长期超过50HZ运行时，应保证电机轴承等机械装置在使用的速度范围内，注意电机和设备的震动、噪音。
10.变频器驱动减速箱、齿轮等需要润滑机械装置，在长期低速运行时应注意润滑效果。
11.变频器在一确定频率工作时，如遇到负载装置的机械共振点，应设置跳跃频率避开共振点。
12.变频器与电机之间连线过长，应加输出电抗器。
13.严禁在变频器的输入侧使用接触器等开关器件进行频繁启停操作。
14.电机首次使用或长期放置后使用，必须对电机进行绝缘检测。
使用500V电压型兆欧表检测，电机绝缘电阻大于5MΩ。
15.对电机绝缘检测时必须将变频器与电机连线断开。
16.在变频器的输出侧，严禁连接功率因数补偿器、电容、防雷压敏电阻。
17.变频器的输出侧严禁安装接触器、开关器件。
18.变频器在海拔1000米以上地区使用时，须降额使用。
19.变频器输入侧与电源之间应安装空气开关和熔断器。
20.变频器输出侧不必安装热继电器。
21.变频器使用寿命影响变频器寿命的元件大致有三种：自身冷却风扇上电时限流电阻短路接触器中间环节大容量电解电容注意：前两个元件是机械磨损元件，一般寿命为五年，第三个元件规定为五年，一般情况下五年后测量一下电容值，如果小于额定值的80%就应更换，实际上，如果变频器一直连续运行，电解电容可用十年。
控制线应与主回路动力线分开，控制线采用屏蔽电缆。
变频器直流电抗器设计总结
1.为什么需要直流电抗器
变频器二极管整流，负载位直流电容，电流畸变严重，导致功率因素较低，需要增加感性负载，因此增加直流电抗器
（1）抑制电流谐波，
（2）提高功率因素
（3）降低电容应力
（4）降低整流二极管应力
2.为什么不用三相交流电抗器
（1）三相交流电抗器制作成本高
（2）三相交流电抗器体积大，占用较大空间
（3）三相交流电抗器增加电缆或铜排成本
（4）在有变频器选配电抗器场景下，三相预留接口多余直流电抗器，成本高，体积大3.感量计算
先计算交流，再计算直流
（1）三相交流感量
Lac=3%×U线/（1.732×2pi×f×I相）
（2）直流感量
Ldc=3Lac
理论计算仅是参考，实际要根据体积、热、成本、功率因素、电容大小等综合决定
4.电流确认
I=1.3×I相
5.尺寸确认
需要结合整机结构设计确认，遵循以下准则
（1）在整机长宽高范围内优化尺寸，以最小体积增量来预设形状
（2）避免放在进风口
（3）避免和电容放在一起
（4）避免和电路板放在一起
一句话，体积最小，成本最低，热耦合最小。
变频器维护和使用的注意事项变频器是一种常用的电力设备转换装置，广泛应用于工业自动化控制领域，能够将固定频率和电压的交流电转换为可调频率和电压的交流电。
为了确保变频器的正常维护和使用，需要注意以下几个方面：1.安全操作：使用变频器时，首先要确保安全操作。
操作人员应经过专业培训，了解变频器的使用方法、组成结构、工作原理等。
在操作过程中需遵循操作步骤，同时注意保持操作环境的干燥、清洁，防止灰尘、湿气等外界因素对变频器的影响。
2.环境适应：变频器应安装在通风良好、温度适宜的环境中，一般应避免阳光直射、高温、潮湿、腐蚀性气体等情况。
同时需要注意环境的清洁，防止灰尘等外物进入变频器内部，影响其正常运行。
3.电源线路：变频器的电源线路需符合相关电力标准，并配备过载保护装置以及可靠的接地设施，保障供电的安全可靠性。
在接线过程中，要遵循正确的接线方法，确保连接牢固、接触良好，防止发生电路短路、漏电等故障。
4.维护保养：定期进行变频器的维护保养是确保其正常运行的重要手段。
维护保养内容包括检查变频器整体的外观，观察是否有明显的损坏或松动，检查冷却风扇是否正常工作，清理灰尘等；检查电源线路和信号线路的连接情况，是否有损坏或接触不好的情况；检查变频器内部的散热器、电容器、继电器、电源模块等部件，确保其工作正常。
同时，需要注意定期更换损坏的部件，以保障变频器的持续稳定运行。
5.故障排除：当变频器发生故障时，应及时进行排除，以避免故障扩大、影响生产。
在进行故障排除时，首先应检查变频器显示的故障代码和报警信息，了解故障所在；然后按照变频器的说明书和维修手册，对可能出现问题的部件和连接进行检查和测试，找出故障原因并予以修复。
在进行故障排除时，需要确保停电、断电操作，防止电击和其他安全风险。
6.使用注意事项：在使用变频器时，应注意以下几点：首先，避免短时间重复启停变频器，以免对变频器和所控制的设备造成冲击；其次，要注意正确设定变频器的各项参数，确保其与所控制设备的匹配性；再次，避免变频器的过流、过压、过载等情况发生，保护电机和变频器本身；最后，在变频器工作状态下，不要随意拔除电缆和接头，以免引起电弧和电磁干扰。
变频器使用直流电抗器注意要点
直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。
变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。
直流电抗器电感值的选择一般为变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少为1.7倍
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供
应，欢迎新老顾客咨询。
