电抗器和电容器

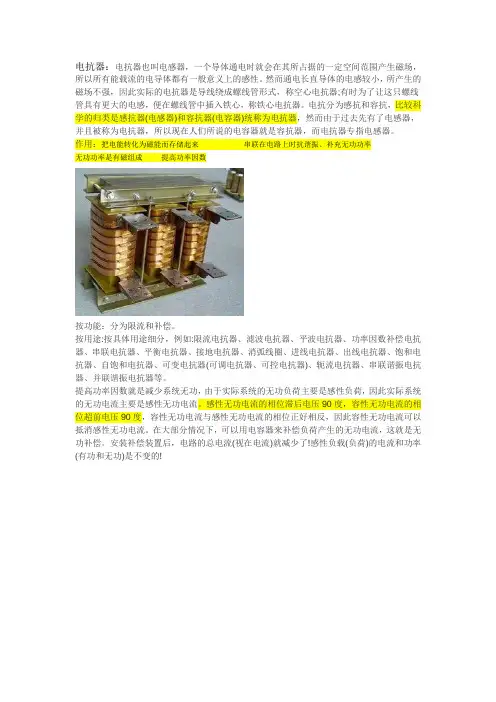

电抗器：电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器;有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

作用：把电能转化为磁能而存储起来串联在电路上时抗谐振、补充无功功率
无功功率是有磁组成提高功率因数
按功能：分为限流和补偿。

按用途:按具体用途细分，例如:限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

提高功率因数就是减少系统无功，由于实际系统的无功负荷主要是感性负荷，因此实际系统的无功电流主要是感性无功电流。

感性无功电流的相位滞后电压90度，容性无功电流的相位超前电压90度，容性无功电流与感性无功电流的相位正好相反，因此容性无功电流可以抵消感性无功电流。

在大部分情况下，可以用电容器来补偿负荷产生的无功电流，这就是无功补偿。

安装补偿装置后，电路的总电流(视在电流)就减少了!感性负载(负荷)的电流和功率(有功和无功)是不变的!。

电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

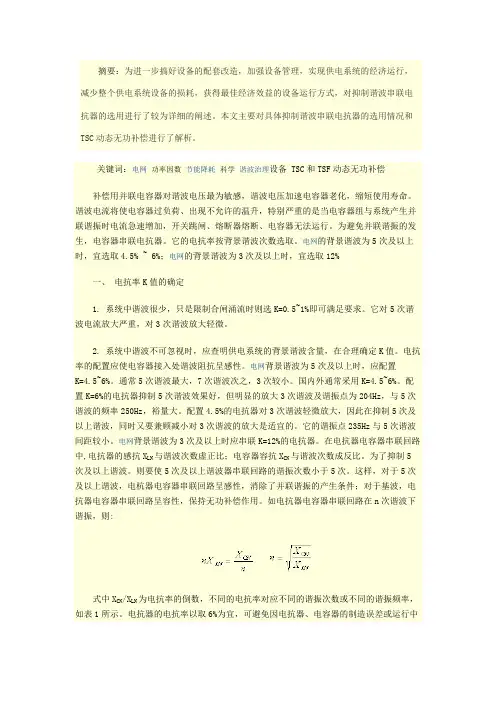

摘要：为进一步搞好设备的配套改造，加强设备管理，实现供电系统的经济运行，减少整个供电系统设备的损耗，获得最佳经济效益的设备运行方式，对抑制谐波串联电抗器的选用进行了较为详细的阐述。

本文主要对具体抑制谐波串联电抗器的选用情况和TSC动态无功补偿进行了解析。

关键词：电网功率因数节能降耗科学谐波治理设备 TSC和TSF动态无功补偿补偿用并联电容器对谐波电压最为敏感，谐波电压加速电容器老化，缩短使用寿命。

谐波电流将使电容器过负荷、出现不允许的温升，特别严重的是当电容器组与系统产生并联谐振时电流急速增加，开关跳闸、熔断器熔断、电容器无法运行。

为避免并联谐振的发生，电容器串联电抗器。

它的电抗率按背景谐波次数选取。

电网的背景谐波为5次及以上时，宜选取4.5% ~ 6%；电网的背景谐波为3次及以上时，宜选取12%一、电抗率K值的确定1. 系统中谐波很少，只是限制合闸涌流时则选K=0.5~1%即可满足要求。

它对5次谐波电流放大严重，对3次谐波放大轻微。

2. 系统中谐波不可忽视时，应查明供电系统的背景谐波含量，在合理确定K值。

电抗率的配置应使电容器接入处谐波阻抗呈感性。

电网背景谐波为5次及以上时，应配置K=4.5~6%。

通常5次谐波最大，7次谐波次之，3次较小。

国内外通常采用K=4.5~6%。

配置K=6%的电抗器抑制5次谐波效果好，但明显的放大3次谐波及谐振点为204Hz，与5次谐波的频率250Hz，裕量大。

配置4.5%的电抗器对3次谐波轻微放大，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大是适宜的。

它的谐振点235Hz与5次谐波间距较小。

电网背景谐波为3次及以上时应串联K=12%的电抗器。

在电抗器电容器串联回路中,电抗器的感抗X LN与谐波次数虚正比；电容器容抗X CN与谐波次数成反比。

为了抑制5次及以上谐波。

则要使5次及以上谐波器串联回路的谐振次数小于5次。

这样，对于5次及以上谐波，电杭器电容器串联回路呈感性，消除了并联谐振的产生条件；对于基波，电抗器电容器串联回路呈容性，保持无功补偿作用。

电抗器的作用及原理通俗易懂解释【摘要】电抗器是电路中常用的一种元件，主要用于调节电路的电阻率和电容率。

它可以在电路中起到减少电流和电压的作用，有助于保护电路安全运行。

电抗器的原理是利用电磁感应产生的电动势来抵消输入电流的影响，从而降低电流或电压的大小。

常见的电抗器有电感器和电阻器两种，根据不同的应用场景选择不同类型的电抗器。

在电路中，电抗器通常与电容器配合使用，以实现对电流和电压的精确控制。

电抗器与电容器的区别在于，电容器可以存储电荷而电抗器不能。

电抗器的优点是体积小、稳定性好，缺点是发热量大、耗能较多。

电抗器在电路中起到重要作用，有着广阔的发展前景。

【关键词】关键词：电抗器、作用、原理、种类、电路、应用、电容器、区别、优缺点、重要性、发展前景。

1. 引言1.1 什么是电抗器电抗器，顾名思义，是一种用来对抗电流变化的电器元件。

在电路中，电抗器能够通过其阻抗来限制电流的流动，起到调节电路参数、控制电流方向和大小的作用。

电抗器是电路中常用的被动元件之一，它的作用是通过电感或电容的方式改变电流的相位，进而影响电路的性能。

在交流电路中，电抗器可以调节电流的大小和频率，使电路工作更加稳定和高效。

电抗器的种类有很多，包括电感和电容两种主要类型。

电感电抗器主要通过线圈产生磁场来阻碍电流的流动，而电容电抗器则是利用两个带电极的导体之间的电场来对抗电流的变化。

在电路中，电抗器通常被用来调节电路的阻抗和频率响应，同时也用于滤波、降噪和保护电路的作用。

它可以帮助电路稳定工作，保护其他元件不受损坏。

与电容器相比，电抗器主要通过改变电流的相位来对抗电流的变化，而电容器主要通过储存和释放电荷来对抗电流的变化。

在不同的电路中会有不同的应用场景。

电抗器虽然在电路中有着重要的作用，但也有一些缺点，比如产生热量、占用空间较大等。

但它的优点在于价格较低、使用寿命长等。

电抗器在电路中扮演着重要的角色，通过改变电流的相位来影响电路的性能。

电容电抗器的作用及原理电容电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。

本文将从作用和原理两个方面，对电容电抗器进行详细介绍。

一、电容电抗器的作用电容电抗器主要有两个作用：一是提高电力系统的功率因数；二是抑制电力系统中的谐波。

1. 提高电力系统的功率因数功率因数是指电力系统中有功功率与视在功率的比值，它反映了电力系统的有功功率和无功功率之间的平衡程度。

当电力系统的功率因数低于1时，会导致电网中的电能损耗增加，电力系统运行效率下降。

而电容电抗器可以通过提供无功功率，改善电力系统的功率因数，降低电路中的无功功率流动，减少电能损耗，提高电力系统的运行效率。

2. 抑制电力系统中的谐波电力系统中存在着各种谐波，这些谐波会对电力系统的正常运行造成一定的影响。

而电容电抗器可以通过对谐波电流的吸收和滤波作用，减少电力系统中的谐波电流。

电容电抗器的电容分量可以吸收谐波电流的高频分量，而电感分量则可以滤除谐波电流的低频分量，从而实现对谐波电流的抑制。

通过电容电抗器的使用，可以保证电力系统中的电压和电流波形的纯正，提高电力系统的稳定性和可靠性。

二、电容电抗器的原理电容电抗器是由电容器和电感器两个基本元件组成的。

电容器是一种可以存储电荷的元件，它的主要作用是提供无功功率，改善功率因数。

而电感器是一种可以储存磁能的元件，它的主要作用是抑制谐波电流。

电容电抗器的原理可以用电路理论进行解释。

在交流电路中，电容器对交流电具有阻抗性质，即电容器的阻抗随着频率的增加而减小。

而电感器对交流电具有电抗性质，即电感器的阻抗随着频率的增加而增大。

在电容电抗器中，电容器和电感器的阻抗互相抵消，从而达到提高功率因数和抑制谐波的目的。

电容电抗器的原理还可以用功率三角形进行解释。

在电力系统中，有功功率、无功功率和视在功率之间存在一种特殊的关系，可以用功率三角形来表示。

而电容电抗器的作用就是通过提供无功功率，改善功率三角形的形状，使功率因数接近于1，从而提高电力系统的功率因数。

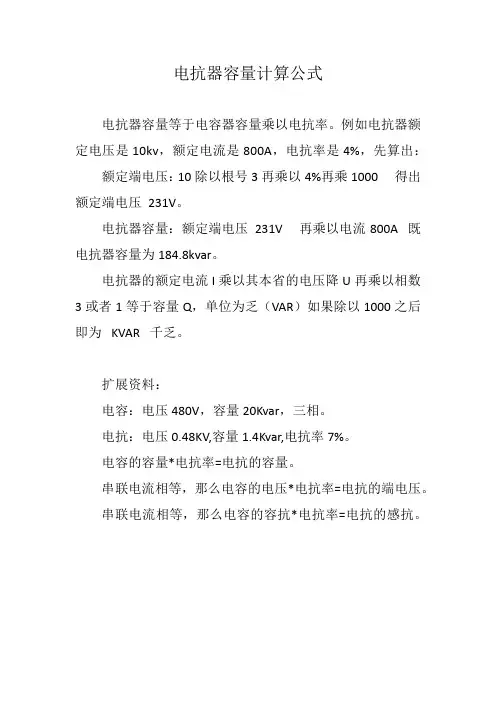

电抗器容量计算公式
电抗器容量等于电容器容量乘以电抗率。

例如电抗器额定电压是10kv，额定电流是800A，电抗率是4%，先算出：额定端电压：10除以根号3再乘以4%再乘1000 得出额定端电压231V。

电抗器容量：额定端电压231V 再乘以电流800A 既电抗器容量为184.8kvar。

电抗器的额定电流I乘以其本省的电压降U再乘以相数
3或者1等于容量Q，单位为乏（VAR）如果除以1000之后即为KVAR 千乏。

扩展资料：
电容：电压480V，容量20Kvar，三相。

电抗：电压0.48KV,容量1.4Kvar,电抗率7%。

电容的容量*电抗率=电抗的容量。

串联电流相等，那么电容的电压*电抗率=电抗的端电压。

串联电流相等，那么电容的容抗*电抗率=电抗的感抗。

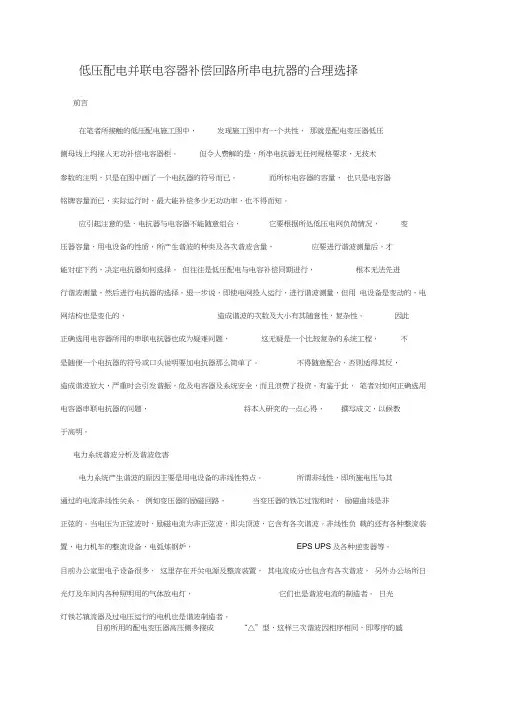

低压配电并联电容器补偿回路所串电抗器的合理选择前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。

但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。

而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。

应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。

但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。

退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。

因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。

不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危及电容器及系统安全，而且浪费了投资。

有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。

电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。

所谓非线性，即所施电压与其通过的电流非线性关系。

例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。

当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。

非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS UPS及各种逆变器等。

目前办公室里电子设备很多，这里存在开关电源及整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯及车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。

日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。

将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。

去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。

此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

感性、容性无功功率，并联电抗器、电容器无功补偿的相关问题以下是本人最近纠结的问题，还望各位星星指正：1：在实际应用中，我们通常把感性无功默认为正。

所以通常说的无功，既为感性无功。

2：发出感性无功，可以理解为消耗容性无功。

其机理可以根据电流电压的参考方面来确定。

3：电感负载是消耗感性无功的。

关于这个结论，我们可以从电力系统的负载主要为感性负载，当电力系统重载运行时，缺感性无功功率，从而发电机需要发出更多感性无功来认知。

但是，对于这点，我有自己的不解：既然是同向的电压和电流流经感性负载后，电压超前电流，造成了感性无功。

那么何来消耗感性无功一说，应该是发出感性无功吧？这个理解是哪儿出现了问题？望指正。

4：并联电抗器的主要作用是降低长线路空载或者轻载时的线路末端升高的电压。

其大概机理是：长线路空载或者轻载时，线路的对地电容和相间电容在线路上起到了主导作用，产生了容升效应，从而使线路末端电压升高。

这里，讲述一下我对容升效应的理解：电容在线路上，吸收容性无功，相当于提供感性无功，以此和“电力系统缺感性无功时电压下降，发电机发出感性无功以维持电压平衡”的机理保持一致。

而并联电抗器来吸收这种情况下过剩的感性无功，达到降低电压的作用。

说明一下，这个理解方式，可以保证感性无功过剩会导致电压升高这个说法，不会出现矛盾。

我看其他地方说在该情况下发生的线路末端电压升高是因为容性无功过剩的原因。

如果是这样理解的话，岂不是在电网电压下降时，发电机应该发出大量容性无功而不是感性无功了？5：并联电容器的主要作用是提高功率因数，改善电压质量。

其大概机理是：和感性负载并联使用，电容器消耗容性无功，相当于发出感性无功，即补偿感性负载所需的感性无功，从而提高功率因素。

当然，引起电压变化的原因很多，我这里仅仅从感性、容性无功对此线性的分析，如有不妥，希望各位指正。

并联电抗器，并联电容器这些无功补偿方式，说到底，是为了避免无功电流在线路中不合理地流动，引起的线路损耗过多。

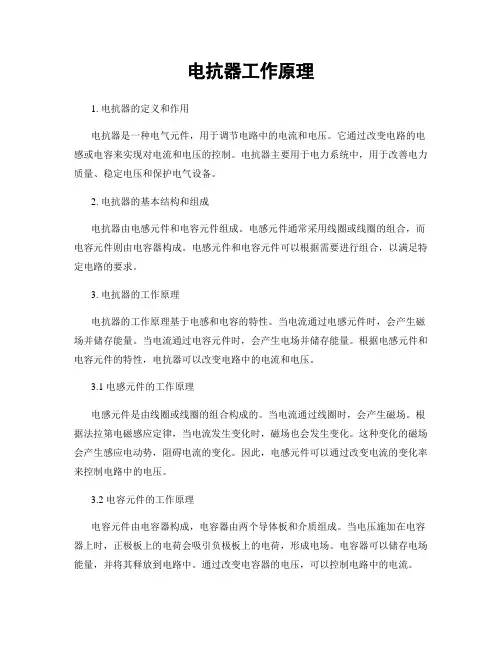

电抗器工作原理1. 电抗器的定义和作用电抗器是一种电气元件，用于调节电路中的电流和电压。

它通过改变电路的电感或电容来实现对电流和电压的控制。

电抗器主要用于电力系统中，用于改善电力质量、稳定电压和保护电气设备。

2. 电抗器的基本结构和组成电抗器由电感元件和电容元件组成。

电感元件通常采用线圈或线圈的组合，而电容元件则由电容器构成。

电感元件和电容元件可以根据需要进行组合，以满足特定电路的要求。

3. 电抗器的工作原理电抗器的工作原理基于电感和电容的特性。

当电流通过电感元件时，会产生磁场并储存能量。

当电流通过电容元件时，会产生电场并储存能量。

根据电感元件和电容元件的特性，电抗器可以改变电路中的电流和电压。

3.1 电感元件的工作原理电感元件是由线圈或线圈的组合构成的。

当电流通过线圈时，会产生磁场。

根据法拉第电磁感应定律，当电流发生变化时，磁场也会发生变化。

这种变化的磁场会产生感应电动势，阻碍电流的变化。

因此，电感元件可以通过改变电流的变化率来控制电路中的电压。

3.2 电容元件的工作原理电容元件由电容器构成，电容器由两个导体板和介质组成。

当电压施加在电容器上时，正极板上的电荷会吸引负极板上的电荷，形成电场。

电容器可以储存电场能量，并将其释放到电路中。

通过改变电容器的电压，可以控制电路中的电流。

4. 电抗器的应用4.1 电力系统中的应用电抗器在电力系统中有广泛的应用。

它可以用于改善电力质量，例如降低电压波动和谐波。

此外，电抗器还可以用于稳定电压，保护电气设备免受过电压和过电流的损害。

4.2 工业应用电抗器在工业领域中也有重要的应用。

例如，电抗器可以用于电动机的起动和制动控制，以及调节变频器的输出电压和电流。

此外，电抗器还可以用于电焊机、变压器和发电机等设备中，以提高系统的稳定性和效率。

5. 电抗器的优势和注意事项5.1 优势- 电抗器可以改善电力质量，保护电气设备。

- 电抗器可以稳定电压，降低电压波动和谐波。

- 电抗器可以提高系统的效率和稳定性。

电容器前为什么要串联电抗器
电容器前串联电抗器，目的是抑制浪涌和谐波电流。

比如，合闸瞬间，电容器呈低阻态（相当于短路），而电抗器呈高阻态（相当于开路）。

可以想象，如果电路中没有这只电抗器，合闸瞬间的冲击电流将超过正常工作电流的百倍不止，严重时甚至造成过流保护装置误动作跳闸。

有了电抗器跟电容器串联，正好此消彼长，有效抑制开机或合闸瞬间的浪涌电流，从而减轻电网电压波形畸变。

电容器前串联电抗器的另一个作用是，抑制谐波电流，防止发生系统谐波谐振。

在大功率电力电子电路中，进线电抗器能有效抑制晶闸管的电流上升率di/dt和电压上升率du/dt。

1、当仅需要限制合闸涌流时，宜选用电抗率为0.1%～1%的阻尼电抗器。

2、抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；
3、抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。

4、限流，保护电容。

电容器电抗器的作用及原理电容器和电抗器是常用的电路元件，通过改变电流和电压之间的相位差来调整电路的性质和工作方式。

电容器电抗器广泛应用于电力系统、电子设备、通信系统等领域中。

下面将详细介绍电容器和电抗器的作用及原理。

一、电容器的作用及原理电容器是一种能够存储电荷和电能的电子元件。

它的内部由两个导体电极和中间的介质组成。

当电容器接入电路时，电荷会在两个电极之间累积。

电容器两个电极之间的电场能够存储电能，当电源断开时，电容器可以释放储存的电能。

1. 电容器的作用（1）电容：电容器的主要作用是存储电荷和电能。

在电源连续供电时，电容器会一直存储电能。

当电源断开时，电容器会释放储存的电能。

（2）滤波：在电子设备和电力系统中，电容器可以用作滤波器，用于消除电路中的杂散干扰或电压峰值。

（3）耦合：电容器还可以被用来耦合两个电路，将一个电路的输出信号传递给另一个电路。

2. 电容器的原理（1）电容：电容值的大小取决于电容器的结构和材料，也可以通过电容器的容量刻度来表示。

（2）电场：电容器的工作原理是基于电场的概念。

当电流通过电容器时，电流引起电荷在电容器的两个电极之间累积。

这一过程形成一个电场，该电场会储存电能。

（3）充电和放电：当电容器连接到电源时，电容器会充电，储存电能。

当电源断开时，电容器会放电，释放储存的电能。

充电和放电的速率取决于电容器的容量和电源的电压。

二、电抗器的作用及原理电抗器是一种能够调整电路中电流和电压的相位差的电子元件。

它由电感器和电容器组成。

电抗器通过调整电流与电压之间的相位差来改变电路的性质。

1. 电抗器的作用（1）调整电路的阻抗：电抗器可以用来改变电路的阻抗，从而实现对电流和电压特性的控制。

（2）相位补偿：电抗器可以通过改变电路中电流和电压的相位差来补偿电路的相位偏移。

（3）稳定电压：电抗器可以稳定电流和电压的波动，提高电路的稳定性。

2. 电抗器的原理（1）电感：电抗器的电感值可以调节，通过电感器内的磁场来存储和释放电能。

什麽送电抗？是指电容、电感对交流电的阻力。

在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。

在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。

电感对交流电的阻力称为感抗Xl，Xl=ωL。

容抗与感抗通称为电抗X。

由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)：jX=jXl-jXc=j[ωL-1/(ωC)] 复阻抗Z=R+jX。

电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。

电抗器作用？电抗器就是电感。

在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。

站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。

母线串联电抗器可以限制短路电流，维持母线有较高的残压。

而电容器组串联电抗器可以限制高次谐波，降低电抗电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。

1H=1000mH，1H=1000000uH。

电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。

电容补偿柜中避雷器的作用电源供给负载的电流中,含有 1.有功电流 2.无功电流(分感性无功和容性无功) 都要流过二者之间的导线,并有一点损耗(被导线损耗掉的)有功电流,不断的被负载消耗掉,用于做功,比如机械装置的转动等其他能量形式无功电流,不断的与电源交换能量,用于为有功的能量转换建立必要的磁场,但是建立的磁场所需只是和电源交换,理论上并没有消耗现在通过电容器补偿,感性负载就可以和电容器相互交换这个能量了就不用再向电源额外的索取了这样导线上的电流就减少了,损耗减少了,导线所占的压降也减小了,电网末端的电压升高了电源的负担也就减少了,有能力做其他需要做的事情了,相当于电源出力增加了整体上看电容器和感性负载,等效为一个功率因数很高的负载电力电容器的作用及允许运行方式电力电容器分为串联电容器和并联电容器，它们都改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。

1. 电力电容器的作用1）串联电容器的作用串联电容器串接在线路中，其作用如下：（1）提高线路末端电压。

串接在线路中的电容器，利用其容抗xc补偿线路的感抗xl，使线路的电压降落减少，从而提高线路末端（受电端）的电压，一般可将线路末端电压最大可提高10%～20%。

（2）降低受电端电压波动。

当线路受电端接有变化很大的冲击负荷（如电弧炉、电焊机、电气轨道等）时，串联电容器能消除电压的剧烈波动。

这是因为串联电容器在线路中对电压降落的补偿作用是随通过电容器的负荷而变化的，具有随负荷的变化而瞬时调节的性能，能自动维持负荷端（受电端）的电压值。

（3）提高线路输电能力。

由于线路串入了电容器的补偿电抗xc，线路的电压降落和功率损耗减少，相应地提高了线路的输送容量。

（4）改善了系统潮流分布。

在闭合网络中的某些线路上串接一些电容器，部分地改变了线路电抗，使电流按指定的线路流动，以达到功率经济分布的目的。

（5）提高系统的稳定性。

线路串入电容器后，提高了线路的输电能力，这本身就提高了系统的静稳定。

并联补偿电容器和电抗器运行标准一、补偿电容器组的调度原则１当母线电压低于调度下达的电压曲线时，应优先退出电抗器，再投入电容器。

２当母线电压高于调度下达的电压曲线时，应优先退出电容器，再投入电抗器。

３调整母线电压时，应优先采用投入或退出电容器（电抗器），然后再调整主变压器分接头。

４正常情况下，刚停电的电容器组，若需再次投入运行，必须间隔５min以上。

5电容器停送电操作前,应将该组无功补偿自动投切功能退出。

6电容器组停电接地前,应待放电完毕后方可进行验电接地。

二、补偿电容器组的运行标准１、允许过电压：电容器组允许连续运行的过电压为1.1倍额定电压，及它可以在1.1倍额定电压下长期运行。

2、允许过电流：电容器组允许在1.3倍额定电流下长期运行。

在允许超过额定电流的30%中，10%是由允许的工频过电压引起，20%是由高次谐波电压所引起。

3、允许温升：室温要求控制在－40~40℃，电容器外壳及箱壁的温度通常不准超过55℃。

三、电容器的操作及对壳体温度的控制１、操作补偿电容器组的注意事项（１）正常情况下，全所停电操作时，应先拉开电容器开关，然后拉开各路出线开关。

（２）正常情况下，全所恢复送电时，应先合各路出线开关，后合电容器组的开关。

（３）事故情况下，全所无电后，必须将电容器的控制断路器拉开。

（４）补偿电容器组的控制断路器跳闸后，不准强送；保护熔丝熔断后，在未查明原因前，也不准更换熔丝送电。

（５）补偿电容器组禁止带电荷合闸。

电容器组再次合闸时，必须在断路3min以后进行。

２、电容器室温的温度控制一般电容器室的温度要求控制在－40~40℃，具体还要遵守制造厂家的规定。

当电容器室温超过40℃时，应将电容器组的控制开关断开、退出运行；同时需加强通风，使电容器室的温度能迅速下降。

四、电容器运行中的巡视检查和故障退出（一）对运行中的电容器组的巡视检查对运行中的电容器组应进行日常巡视检查、定期停电检查以及特殊巡视检查。
