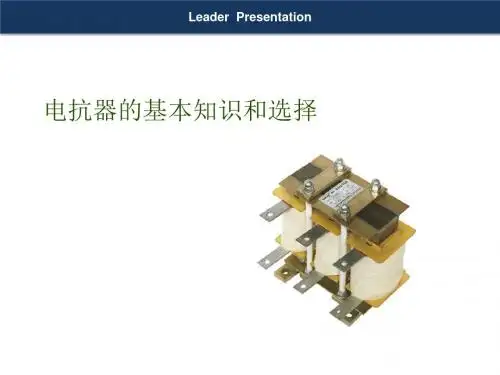

电抗器的基本知识和选择

  • 格式：ppt
  • 大小：605.50 KB
  • 文档页数：26

下载文档原格式

  / 26

合集下载

电抗器基本知识介绍及应用

电抗器基本知识介绍及应用

电抗器基本知识介绍应用一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，保护电动机正常运行。

防雷线圈通常用于变电站进出线阻波器与防雷线圈的应用场合相户外空心干式电抗器是20世纪年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

为了满足各个并联支路电流合理分配的需要，采用分数匝来减少支路间的环流问题。

电抗器基本知识介绍及应用培训讲学

电抗器基本知识介绍及应用培训讲学

电抗器基本知识介绍及应用培训讲学电抗器（Reactor），也称为电感器（Inductor），是一种电子元件，用于改变电路中的电流和电压的相对关系。

电抗器主要由线圈组成，线圈由绕在绝缘材料上的导线组成，导线既可以是直线型也可以是螺线型。

电抗器的主要作用是引入电感，即储存电流，并抵抗电流的变化。

电抗器常见的分类包括：1. 铁芯电感器（Iron-core Inductor）：由有磁性材料组成的铁芯包裹线圈。

铁芯的存在增加了回路中的感应电感，使得电感值较高。

2. 无铁芯电感器（Air-core Inductor）：线圈内没有磁性材料的填充物，仅由绕线构成。

无铁芯电感器的电感较低，但适用于高频电路。

3. 互感器（Transformer）：由两个或多个线圈组成的电感器。

互感器的主要作用是改变电压。

电抗器的应用领域非常广泛，以下列举几个主要应用：1.电力系统：在电力系统中，电抗器用于调节电压和电流的相位差，以提高电路的功率因素。

电抗器可以用来控制电流的流动，平衡负载和减少电网的失真。

2.电子设备：电抗器常用于电子设备的滤波电路中，用于阻止高频电流通过电路。

通过合理设置电抗器的参数，可以减小电路中的干扰和噪声。

3.电感加热：电感加热是利用电感器的原理来加热导体的技术。

当通过电感器的电流发生变化时，线圈中的磁场也发生变化，导致线圈内的电流产生感应并产生热量。

电感加热广泛应用于工业加热领域，如金属焊接、玻璃制造等。

4.电力电子：在电力电子领域，电抗器可用于控制电流的流动和变化。

例如，在变频器中，电抗器用于控制电机的速度和扭矩。

5.无线通信：在无线通信系统中，电抗器用于匹配天线和发射器/接收器之间的阻抗，以最大化信号的传输效率。

总之，电抗器是电路中常见的元件之一，通过引入电感来改变电路中电流和电压的相对关系。

电抗器在电力系统、电子设备、电感加热、电力电子和无线通信等领域都有重要的应用。

电抗器基本知识介绍及应用

电抗器基本知识介绍及应用

电抗器基本知识介绍及应用
电抗器是一种功能极其重要的电子元件，多用于控制电路中，它能对
电流和电压有一定的限制作用，使电路运行得更安全。

因此它也被称为稳
定电路中的“拦截器”，因为它的作用是调节电流到一个安全的水平，以
免因为电路中的电流太大而使电路出现故障。

电抗器本质是一种有损耗的电子元件，具有电阻和自感共振的特性。

电抗器有不同的规格，可以满足不同的工作要求。

一般电抗器的电阻值介
于1Ω和1000KΩ之间，这决定了它在电路中的精确作用范围。

电路中的
电流稳定器是一种重要的功能，电路受到干扰也容易失控，这种失控可能
会造成严重的问题。

电抗器可以有效地抑制这种现象，并保持电路稳定和
正常的运行状态。

电抗器的应用也非常广泛，它可用于滤波电路，电流稳定器，缓冲器，抑制器，电压调节器，电流分配器，降噪器，放大器等。

例如，LED灯的
驱动电路就是一个典型的电抗器应用，可以有效降低LED灯的电流，以免LED灯过热和破坏。

另外，在开关电源中，电抗器也常用于衰减过流保护
以及抑制过流反馈信号，以确保开关电源的安全可靠运行。

另外，电抗器也常用于放大器的输出驱动电路，可以有效抑制放大器
的失真和饱和。

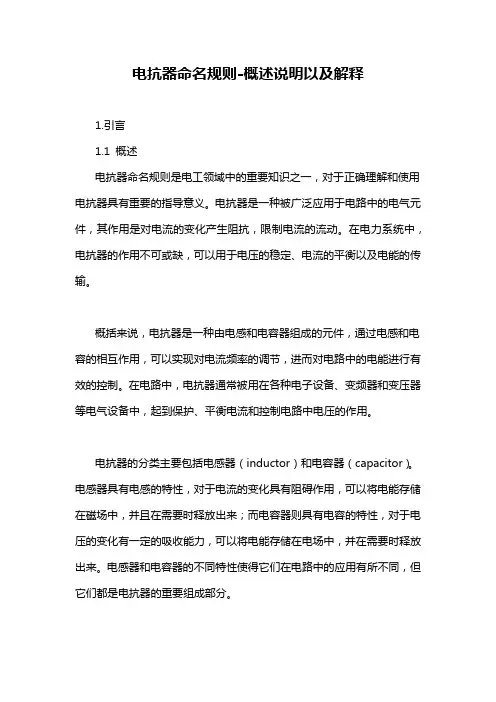

电抗器命名规则-概述说明以及解释

电抗器命名规则-概述说明以及解释

电抗器命名规则-概述说明以及解释1.引言1.1 概述电抗器命名规则是电工领域中的重要知识之一，对于正确理解和使用电抗器具有重要的指导意义。

电抗器是一种被广泛应用于电路中的电气元件，其作用是对电流的变化产生阻抗，限制电流的流动。

在电力系统中，电抗器的作用不可或缺，可以用于电压的稳定、电流的平衡以及电能的传输。

概括来说，电抗器是一种由电感和电容器组成的元件，通过电感和电容的相互作用，可以实现对电流频率的调节，进而对电路中的电能进行有效的控制。

在电路中，电抗器通常被用在各种电子设备、变频器和变压器等电气设备中，起到保护、平衡电流和控制电路中电压的作用。

电抗器的分类主要包括电感器（inductor）和电容器（capacitor）。

电感器具有电感的特性，对于电流的变化具有阻碍作用，可以将电能存储在磁场中，并且在需要时释放出来；而电容器则具有电容的特性，对于电压的变化有一定的吸收能力，可以将电能存储在电场中，并在需要时释放出来。

电感器和电容器的不同特性使得它们在电路中的应用有所不同，但它们都是电抗器的重要组成部分。

在本文中，我们将重点介绍电抗器的命名规则。

正确的命名规则可以帮助我们准确地识别和区分不同类型的电抗器，避免错误的使用和操作。

本文将以电抗器的定义和作用为基础，进一步介绍电抗器的分类和特点，并深入探讨电抗器命名规则的重要性和基本规则。

通过深入了解电抗器命名规则，我们可以更好地应用电抗器于实际工程中，正确选择和使用合适的电抗器，提高电路的效率和可靠性。

同时，对于电工从业人员和电气工程师来说，掌握电抗器命名规则也是提高专业技能和职业素养的重要内容。

在接下来的章节中，我们将进一步介绍电抗器的定义和作用，以及电抗器的分类和特点，从而为电抗器命名规则的探讨打下基础。

同时，我们将探讨电抗器命名规则的重要性以及基本的命名规则。

通过系统地学习和理解这些内容，相信读者们能够更好地应用和理解电抗器命名规则，为电气工程实践提供有力的支持。

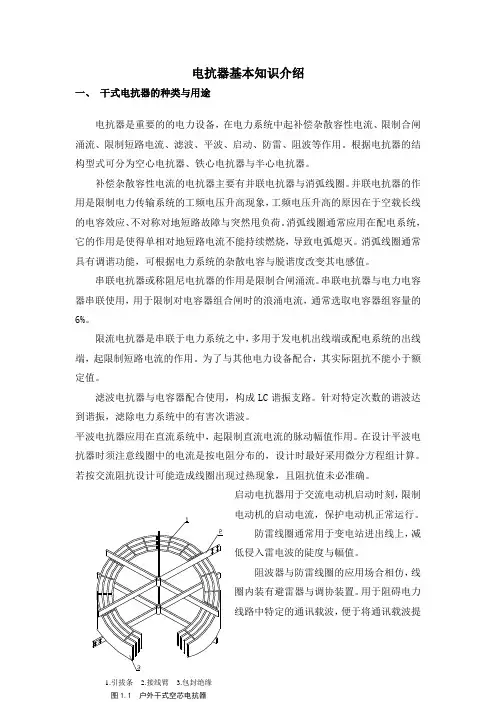

电抗器基本知识介绍

电抗器基本知识介绍

电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

电抗器的基本知识和选择

电抗器的基本知识和选择
2. 在图1中的SPKD是单相直流电抗器（平波电抗器），直流电抗器接在变 频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流 上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉冲值, 使逆变环节运行更稳定及改善变频器的功率因数。
3. 在图1中的SCKS是三相输出电抗器（出线电抗器），输出电抗器主要作 用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频 阻抗，有效抑制dv/dt.减低高频漏电流,起到保护变频器，减小设备噪声 的作用。电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的 冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行 谐波治理。加装出线电抗器可以钝化变频器输出电压（开关频率）的陡 度，减少逆变器中的功率元件的扰动和冲击。在负载合闸瞬间能够有效 地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲 击。
3. 按功能：分为限流和补偿。
4. 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗 器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消 弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变 电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、 并联谐振电抗器等。
2. Output dv/dt filter 输出dv/dt 电抗器，输出dv/dt 电抗器是为了限制变 频器输出电压的上升率来确保电机的绝缘正常。
3. Sinusolidal filters 正弦波滤波器，它使变频器的输出电压和电流近似 于正弦波，减少电机谐波畴变系数和电机绝缘压力。
变频应用中的电抗器选件
A
B
C
图（2）
RL
LA
A
LB
B
C
LC

电抗器的基本知识

电抗器的基本知识

各类电抗器作用一、常规分类1.网侧进线电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时产生的电流冲击。

当电网断路容量与变流器、变频器容量比大于33:1时，网侧进线电抗器的相对电压降，对单象限工作为2%，四象限为4%。

当电网短路电压大于6%时，允许无网侧进线电抗器运行。

对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器，或一台三绕组整流变压器，其二次绕组的电源偏差应不大于0.5%2.输出电抗器亦称马达电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在540V/µS以内。

一般功率为4~90KW，变频器和电机间的电缆长度或一台变频器驱动几台电机的连接电缆总长度超过50~200M时，应设置输出电抗器。

它还作用于钝化变频器输出电压（开关频率）的陡度，减小对逆变器中的功率元件（如IGBT）的扰动和冲击。

3.平波电抗器：它的作用是将叠加在直流电流上的交流分量限定在某规定值以下；还用于并联变流器的直流侧解耦，降低断续极限，限制环流控制线路中的环流以及应用直流快速开关切断故障电流时限制其电流上升率。

对于新型直流电动机由于其电枢电感量较大（如Z4、800系列电机）。

平波电抗器可省去。

4.均流平波电抗器：它的作用是使两台直流调速器的输出电流得到均衡。

5.回馈自藕变压器：为变频器回馈单元的重要组成部分，它将处于发电状态的电机能量通过逆变器馈送回电网，以达到节能与改善系统品质的目的。

6.主电源变压器：变流器、变频器由单独的变压器供电时，其容量为变流器、变频器输出功率的1.3~1.5倍。

在这种情况下，无需配置进行电抗器7.补偿电抗器：它的作用是调节电网负载的感抗，改善功率因数。

8.并联、串联补偿电抗器：对稳态谐波源（5、7、11、13次）采用电抗百分比5%~6%的串联电抗器；对动态谐波源（3次）采用13%串联电抗器。

电抗器知识分享

电抗器知识分享
4.按安装地点分：户内型电抗器 4.按安装地点分：户内型电抗器
户外型 户外型电抗器
电抗器分类
二.按用途分类
串联电抗器：安装在电容器回路中在电容器回路投入时起到抑制冲击 电流的作用，同时还与电容器组一起组成谐波回路，起特定谐波的滤 波作用。 并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈 上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电 压，从而降低系统绝缘水平，保证线路可靠运行。 限流电抗器：限制短路电流，将短路电流降低至设备允许的数值。 滤波电抗器：通常串联连接于电容器回路中，为某次谐波提供一个低 阻抗通道，避免谐波过多地进入系统。 分裂电抗器：串联在系统中用于限制故障电流，在正常运行时呈低阻 抗，一旦出现故障则呈较大的阻抗。 静止无功补偿并联电抗器：用于晶闸管相控快速无功补偿装置。 起动电抗器：用于大型交流电动机降压起动。 平波电抗器：用于高压直流输电系统和大功率直流电气传动装置中， 以降低直流回路中的脉动电流分量，保证直流电流的稳定。
由于现代 电力系统中大量使用含有半导体等 非线性电气元件的用电设备。比如工业中常 非线性电气元件 见的各种整流电气装置、大容量变频器、大 型交直流变换装置以及其他的电力、电子装 置。另外含有电弧和铁磁材料等的非线性材 料的用电设备，比如电弧炉、变压器、发电 机组等电气设备。产生了大量的谐波,使得看 是简单的问题变得复杂了,用以补偿的电容器 频繁损坏,有的甚至无法投入补偿电容器,当 谐波较小时,可以用谐波抑制器,但系统中的 谐波较高时,就要用串联电抗器了,放大谐波 电流。
电抗器分类
三.按电压等级分类
1.高压 1.高压电抗器 高压电抗器 主要用于6kV，10kV，20kV， 35kV等高压等级电抗器，主 要用于等高压等级的串联电 抗器、限流电抗器、限流分 裂电抗器、滤波电抗器、并 联电抗器、起动电抗器、平 波电抗器、平衡电抗器及其 它电抗器等。 2.低压电抗器 2.低压电抗器 主要用于380V、400V、 450V、480V、600V、690V 等系统中的低压电容器用串 联电抗器，滤波电抗器,变频 器用输入电抗器，输出电抗 器,平波电抗器。

电抗器基础知识及故障处理

电抗器基础知识及故障处理
本节重点笔记
• 沿面树枝状放电和匝间短路的形成机理 • 电抗器在运行一段时间后其表面会有污物沉积，同时表 面喷涂的绝缘材料会出现分化现象，形成污层。在夏季 潮湿季节，表面污层会受潮导致表面泄漏电流增大，产 生热量。这使得表面电场集中区域的水分蒸发较快，造 成表面部分区域出现干区，引起局部表面电阻改变。电 流在该中断处形成很小的局部电弧。随着时间的增长， 电弧将发展并发生合并，在表面形成树枝状放电痕迹， 形成沿面树枝状放电，由于绝大多数的树枝状放电产生 于电抗器端部表面与星状板相接触的区域。而匝间短路 是树枝状放电的进一步发展，即短路线匝中电流剧增， 温度升高使线匝绝缘损坏并在高温下导线融化而形成。
• 1.2、处理措施ห้องสมุดไป่ตู้
• 为了确保户外电抗器不发生树枝状放电和匝间短 路故障，应保证电抗器的端绝缘、包封绝缘的整 体性；绝缘胶应保证与导线具有良好的亲和性， 在运行条件和运行环境下，确保不产生裂纹和开 裂现象；涂刷憎水性涂料可大幅度抑制表面放电， 即使不喷涂憎水性涂层或憎水性涂层完全消失， 也能防止电极附近干区电弧的出现。此外，在污 秽程度较严重的地区，应增加清理电抗器表面和 绝缘子表面频次。
• 1、用途 • 交流异步电动机在额定电压下起动时，初始起动 电流是很大的，往往超过额定电流的许多倍（一 般是5～7倍），为了减少起动电流，不使对电 网造成影响，通常用降低电压的方法来起动交流 异步电动机，常用的降压方法是采用电抗器或自 藕变压器，交流电动机的起动过程很短（一般数 秒钟至二分钟），起动后就将降压起动用的电抗 器或自藕变压器切除。
• 三、高压启动电抗器的故障形成及处理措施
• 1.1、沿面树枝状放电和匝间短路的形成机理
• 电抗器在运行一段时间后其表面会有污物沉积，同时表 面喷涂的绝缘材料会出现分化现象，形成污层。在夏季 潮湿季节，表面污层会受潮导致表面泄漏电流增大，产 生热量。这使得表面电场集中区域的水分蒸发较快，造 成表面部分区域出现干区，引起局部表面电阻改变。电 流在该中断处形成很小的局部电弧。随着时间的增长， 电弧将发展并发生合并，在表面形成树枝状放电痕迹， 形成沿面树枝状放电，由于绝大多数的树枝状放电产生 于电抗器端部表面与星状板相接触的区域。而匝间短路 是树枝状放电的进一步发展，即短路线匝中电流剧增， 温度升高使线匝绝缘损坏并在高温下导线融化而形成。

铁芯电抗器产品基础知识介绍共76页

铁芯电抗器产品基础知识介绍共76页
铁芯电抗器产品基础知识介绍
51、没有哪个社会可以制订一部永远 、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

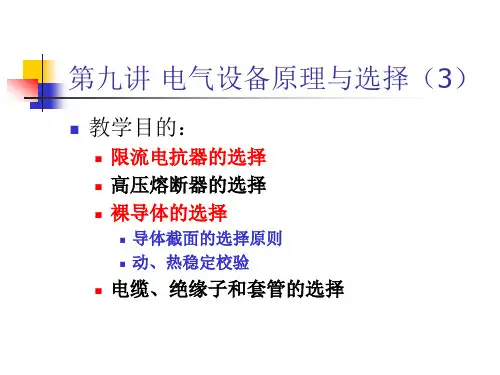

电气设备基本知识与选择

电气设备基本知识与选择

目的：为了防止熔体在通过变压器励磁涌流和保 护范围以外的短路及电动机自启动等冲击电流 时误动作
保护电力电容器时 INfs = K INc
电力电容器回 路的额定电流
K－可靠系数（对限流式高压熔断器，当一台电力电容器 时K=1.5~2.0，当一组电力电容器时K=1.3~1.8）
目的：当系统电压升高或波形畸变引起回路电流 增大或运行中产生涌流时不应误熔断
X*L
X*
X *
( Id I
X
*
)
Ud Id
IN UN
100%
XL
U d I d ：基准电压、电流
２）按正常运行时电压损失校验
要求 U 5% ，考虑到 U 主要由Ｉ的无功分量 Imax sin
产生，电压损失
U (%)
X L (%)
I max IN
sin
３）母线残压校验
5%？
要求：
导体的经济截面：
SJΒιβλιοθήκη I max J需注意的两点：
尽量选择接近的截面，若无合适规格的导体，选小于 经济截面的导体。
按经济电流密度选择的导体截面，其允许电流必须大 于导体的最大持续工作电流
３）电晕电压校验
对110KV以上的裸导体，按晴天不发生全面 电晕条件校验：
裸导体的临界电压 Ucr ≥ Umax
与裸导体不同之处在于修正系数与敷设方式和环境温度有关。
敷设时电缆应保持一定的弯曲半径。应尽量将三芯电缆的截面限 制在185mm2及以下
4）允许电压降校验
对供电距离远、容量大的电缆线路，应校验 其电压损失，一般应满足电压降不超过5%
U % 173Imax L(r cos x sin ) /U 5）热稳定校验

电抗器专业知识解释

电抗器专业知识解释

电抗器专业知识解释1. 什么叫闪络放电？在高电压作用下，气体或液体介质沿绝缘表面发生的破坏性放电。

其放电时的电压称为闪络电压。

发生闪络后，电极间的电压迅速下降到零或接近于零。

闪络通道中的火花或电弧使绝缘表面局部过热造成炭化，损坏表面绝缘.沿绝缘体表面的放电叫闪络。

而沿绝缘体内部的放电则称为是击穿。

沿面放电：沿绝缘子和空气的分界面上发生的放电现象闪络：沿面放电发展到贯穿性的空气击穿称为闪络污秽闪络是发电厂、变电所中带电设备的瓷件和绝缘子，或电力线路上的绝缘子表面上逐渐沉积的一些污秽物质而引起的。

在干燥的条件下，这些污秽物质往往对运行的危害并不显著，但在一定湿度条件下，这些污秽物质溶解在水分中，形成电解质的覆盖膜，或是有导电性质的化学气体包围着瓷件和绝缘子，使瓷件和绝缘子的绝缘性能大大降低，致使表面泄漏电流增加，当泄漏电流达到一定数值时，导致闪络事故发生。

电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。

其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。

2. 什么叫系统过电压、过电流？过电压overvoltage过电压是指工频下交流电压均方根值升高，超过额定值的10%，并且持续时间大与1分钟的长时间电压变动现象；过电压的出现通常是负荷投切的结果，例如：切断某一大容量负荷或向电容器组增能（无功补偿过剩导致的过电压）。

工频过电压就是频率为50Hz的过电压，区别于谐振、操作、雷电过电压。

工频过电压的形成，主要是以下原因：1.空载长线路的电容效应；2.不对称短路引起的非故障相电压升高；3.甩负荷引起的工频电压升高。

拓展部分电力系统在特定条件下所出现的超过工作电压的异常电压升高。

属于电力系统中的一种电磁扰动现象。

电工设备的绝缘长期耐受着工作电压，同时还必须能够承受一定幅度的过电压，这样才能保证电力系统安全可靠地运行。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。


其它电抗器
高压电网上用的限流空心电抗器，大型电动机的降压起动电抗器、电炉 用的匹配电抗器、三相均衡电流用的均流电抗器、雷达用的储能电抗器、 还有分裂电抗器、试验电抗器等很多用途。
变频应用中的电抗器选件

在变频器的输入侧可加以下选件
1. Input Reactor 进线电抗器，输入电抗器可以抑制谐波电流，提高功 率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削 弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。 2. 输入EMC 滤波器，EMC 滤波器的作用是为了减少和抑制变频器所 产生的电磁干扰。EMC 滤波器有两种，A 级和B 级滤波器。EMC A 级滤波器用在第二类场合即工业场合，满足EN50011A 级标准。 EMC B 级滤波器多用于第一类场合即民用、轻工业场合，满足 EN50011 B 级标准。
变频应用中的电抗器选件
3. 电感量的选择 电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直 接影响额定电流下的电压降的变化，从而引起故障。而电感量的大小取 决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。 4. 输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确 定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯 截面积和导线截面积，才能确定实际电压降。 5. 理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流 的增大，而电感量逐渐减小。 当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。 当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。 当额定电流大于4倍时，电感量减小到额定电感量的0.35倍
符号表示：

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产 生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长 直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成 螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感， 便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科 学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而 由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容 器就是容抗器，而电抗器专指电感器。
7. 最大交流电流Inmax(A) 电抗器电压降为Δµ时所通过的交流电流的最大数值。 一般情况 In=Inmax(100%) In=0.8Inmax(80%) 8. 额定基波频率f(HZ) 抗器运行的电网（线路）基本频率。50HZ或60HZ
电抗器的应用及电路

变频器配套电抗器的应用
现代工业生产几乎都使用变频器，例如机电工程、鼓风机运转、皮带运 输机械、起重设备、造纸机械、电线电缆生产机械等都要用到变频调速， 在这些设备运行中电抗器和滤波器是必不可少的辅助装置，它能在变频 电源向电动机供电时减小线路中的谐波成分，保护机电系统安全运行。 典型的应用如图1所示：
L C1 RL C1 L C1 RL
图 （ 7）
电抗器的应用及电路

平波电抗器
平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的， 在输出的整直电压中总是含有纹波。这种纹波往往是有害的，需要由平 波电抗器加以抑制。直流输电的换流站都装有平波电抗器，使输出的直 流接近于理想直流。直流供电的晶闸管电气传动中，平波电抗器也是不 可少的。
155uF 75uF 50uF 25uF
900V 50HZ
65.43mH
900V 50HZ
135.2mH
900V 50HZ
202.85mH
900V 50HZ
405.7mH
图 （ 5）
电抗器的应用及电路

中性点接地电抗器
有的低压电网供电线路是380V三相三线制，没有中性线，如果要用单相 相电压由于没有中性线无法接出相电压，要另加三相Y/Y。变压器则体 积太大，而用三相交流电抗器，人为地造出一个中性点，那么就可以在 任何一相中接出相电压，见图6所示。
电抗器的分类

按结构及冷却介质、按接法、按功能、按用途进行分类。
1. 按结构及冷却介质，分为：空心式、铁心式、干式、油浸式等，例如 干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、 夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2. 按接法：分为并联电抗器和串联电抗器。 3. 按功能：分为限流和补偿。 4. 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗 器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消 弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变 电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、 并联谐振电抗器等。
电抗器的应用及电路

三相进线电抗器在整流电线中的应用
采用三相整流电路时，一般功率都在几千瓦到几十千瓦，如果电源电压 发生突变，其电压上升率dV/dt>20V/us 时，就可能导致可控整流元器件 误导通，如果有整流变压器，见图2所示电路，此主变压器的漏感和阻容 保护吸收回路能起到限制浪涌电压的作用。而现在大多数电流设备上都 节约了大功率的整流变压器，将三相交流电网电压直流加到三相整流电 路上，为了防止在接通电源的瞬间所产生的浪涌电流，需在电源输入端 插入三相电抗器，见图3SPKD NhomakorabeaSJKS
SCKS
A B C
图 （ 1）
M
电抗器的应用及电路 说明： 1. 在图1中的SJKS是该设备的三相输入电抗器（进线电抗器）。用来限制 电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖 峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器 和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生 的谐波电流对电网的污染。

变频器使用电抗器应如何选择？
下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的 电感量与电缆长度等方面进行分析。 1. 额定交流电流的选择 额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑 足够的高次谐波分量。即输出电抗器实际流过的电流是变频器电机负载 的输出电流。 2. 电压降 电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压 降。通常选择电压降在4V~8V左右。
电抗器基本名词（一）

常用基本名词的定义
1. 电感量L（H） 电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时电感值。
2. 电抗百分比（％） 电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。 3. 电压降Δµ（V） 电抗器通过额定电流In时，电抗器的相电压降。 4. 相对电压降µx（％） 电抗器相电压降Δµ与电网进线的相电压u相的比值的百分值表示。
电抗器基本名词（二）
5. 额定电压Un（V） 电抗器连接线路系统电网的线电压.常用如下： 单相：230V 400V 三相：400V 500V 690V 750V 1140V
6. 额定交流电流In(A) 电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝 缘等级所限制发热量方面的因素所设定的数值。
变频应用中的电抗器选件

在变频器输出侧可加以下几种选件
1. Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产 品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容 的充放电影响，避免变频器过流。 输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频 器的载波频率小于3KHZ时采用。另一种输出电抗器是铁氧体式，当 变频器的载波频率小于6KHZ时采用。变频器输出端增加输出电抗器 的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有 效抑制变频器的IGBT 开关时产生的瞬间高电压，减少此电压对电缆 绝缘和电机的不良影响。同时为了增加变频器到电机之间的距离可 以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
A B C
RL
图 （ 2）
A B C
LA LB LC
图 （ 3）
RL
电抗器的应用及电路

谐波电抗器（单相或三相）
在电网或电气设备中含有高次谐波的成分，使正弦波的波形发生畸变， 会使用电设备产生附加的损耗，使机箱内的温度升高，所以要将此谐波 分量吸收掉，改善供电质量，谐波成分有：三次谐波，即150Hz的成分 约占30％，五次谐波，即250Hz的成分约占10％，而七次谐波仅占5％。 吸收回路采用LC串联谐振，谐振频率与谐波频率相等时，当XL=XC时回 路阻抗Z＝R2+(XL-XC) 由于谐振频率f等于谐波分量时，在此一频率上的阻抗Z＝R，R为回路中 的电阻，因此阻抗Z＝0,即可对此谐波频率进行短路，但对主回路50Hz 是没有影响的，但是谐波成分是三、五、七、九、十一次之多，所以对 不同频率需要设备不同的吸收回路，好在九、十一次的谐波分量按级数 递减，可以忽略不计，因此在电气设备中，大多只设备五次、七次LC吸 收回路，三次谐波分量虽很大，但因LC吸收回路的频率与主频50Hz比 较接近，一般不设置三次LC吸收回路，只有在铁磁谐振式稳压器中，设 置三次和五次吸收回路，以改善波形失真。 各次吸收回路的LC参数，以 供大家参考！见图4。
电抗器的应用及电路
三 次 150HZ
五 次 250HZ
七 次 350HZ
九 次 450HZ
十 一 次 550HZ
7.5mH
4.1mH
2.6mH
2.5mH
2.1mH
150uF
100uF
80uF
50uF
40uF
图 （ 4）
电抗器的应用及电路

并联电抗器
在电容器两端加上工频交流电压测试时，有很大的容性电流，如交流 450V的电力电容器其容量很大，无功功率达10KVar，耐压试验时要在 电容器两端加上二倍的工作电压，即在900V时，无功功率要增大到40 Kvar，那么测试交流耐压的设备容量要很大，如果在电容两端并联一个 电抗器，使感抗XL等于容抗XC，以抵消电容电流，使测试时的耐压试 验设备的容量可大大减小，例如图5的LC并联电路中的电抗器，可以减 小电容器在测试时的无功电流。
