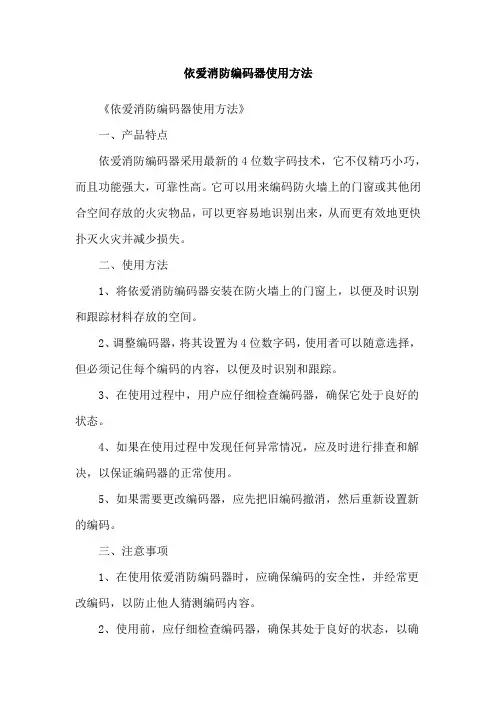

依爱消防编码器使用方法
《依爱消防编码器使用方法》
一、产品特点
依爱消防编码器采用最新的4位数字码技术，它不仅精巧小巧，而且功能强大，可靠性高。
它可以用来编码防火墙上的门窗或其他闭合空间存放的火灾物品，可以更容易地识别出来，从而更有效地更快扑灭火灾并减少损失。
二、使用方法
1、将依爱消防编码器安装在防火墙上的门窗上，以便及时识别和跟踪材料存放的空间。
2、调整编码器，将其设置为4位数字码，使用者可以随意选择，但必须记住每个编码的内容，以便及时识别和跟踪。
3、在使用过程中，用户应仔细检查编码器，确保它处于良好的状态。
4、如果在使用过程中发现任何异常情况，应及时进行排查和解决，以保证编码器的正常使用。
5、如果需要更改编码器，应先把旧编码撤消，然后重新设置新的编码。
三、注意事项
1、在使用依爱消防编码器时，应确保编码的安全性，并经常更改编码，以防止他人猜测编码内容。
2、使用前，应仔细检查编码器，确保其处于良好的状态，以确
保它的正常运转。
3、在使用过程中，应保持编码器的清洁，以防止外界侵入和损坏编码器。
4、在使用过程中，应关闭编码器，以免浪费电力。
5、如有疑问，请及时联系依爱消防公司，以获得及时帮助。
编码器使用说明书编码器使用说明书1：介绍编码器是一种用于将模拟信号转换为数字信号的设备。
它主要用于将模拟信号转换为数字数据，以便在数字系统中进行处理和分析。
本使用说明书将介绍如何正确使用编码器以及其各项功能和操作步骤。
2：规格和功能2.1 编码器规格在本章节中，将详细介绍编码器的规格参数，包括输入和输出接口、分辨率、采样率等。
2.2 编码器功能本章节将详细阐述编码器的各项功能和特性，包括信号转换、数字化处理、数据存储等。
3：安装和连接3.1 安装编码器本节将介绍如何正确安装编码器设备，包括固定设备、连接电源、连接信号源等。
3.2 连接设备在本章节中，将说明如何正确连接编码器与其他设备，包括输入/输出设备、电脑等。
4：设置和配置4.1 编码器设置本节将详细阐述编码器的各项设置选项，包括输入信号设置、输出格式设置、参数调整等。
4.2 编码器配置在本章节中，将介绍如何进行编码器的配置，包括网络配置、设备通信配置、用户权限配置等。
5：操作和使用5.1 编码器启动与停止本节将详细介绍如何正确启动和停止编码器设备，包括开机、关机、系统重启等操作。
5.2 编码器操作指南在本章节中，将介绍如何进行编码器的操作，包括信号采集、数据处理、参数调整等。
6：故障排除本节将一些常见的故障现象和解决方法，以帮助用户快速解决设备故障。
7：附件本文档涉及的附件包括编码器的技术手册、安装图纸、数据线接口图等，附件可以通过邮件等方式获取。
8：法律名词及注释8.1 法律名词：在本节中列出本文档中涉及的法律名词，并附带相应的注释和解释。
9：结束语感谢您阅读本编码器使用说明书，希望本文档能为您正确使用和操作编码器提供帮助。
如有任何疑问或意见，欢迎联系我们。

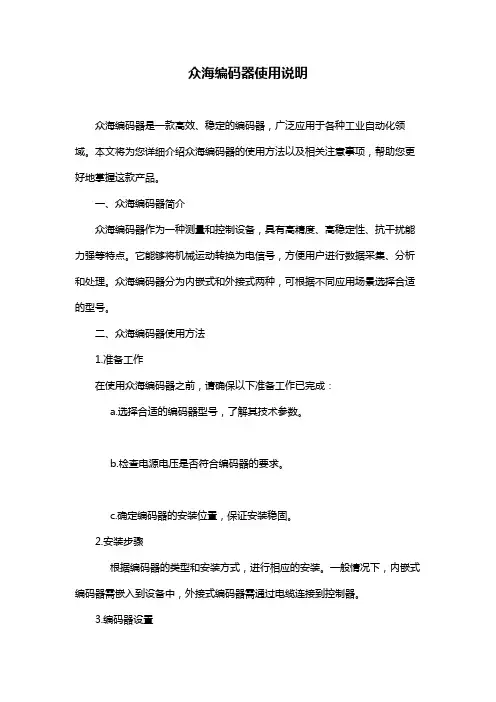

众海编码器使用说明众海编码器是一款高效、稳定的编码器，广泛应用于各种工业自动化领域。
本文将为您详细介绍众海编码器的使用方法以及相关注意事项，帮助您更好地掌握这款产品。
一、众海编码器简介众海编码器作为一种测量和控制设备，具有高精度、高稳定性、抗干扰能力强等特点。
它能够将机械运动转换为电信号，方便用户进行数据采集、分析和处理。
众海编码器分为内嵌式和外接式两种，可根据不同应用场景选择合适的型号。
二、众海编码器使用方法1.准备工作在使用众海编码器之前，请确保以下准备工作已完成：a.选择合适的编码器型号，了解其技术参数。
b.检查电源电压是否符合编码器的要求。
c.确定编码器的安装位置，保证安装稳固。
2.安装步骤根据编码器的类型和安装方式，进行相应的安装。
一般情况下，内嵌式编码器需嵌入到设备中，外接式编码器需通过电缆连接到控制器。
3.编码器设置根据实际需求，进行编码器的参数设置。
设置方法可通过编码器上的调整按钮或编程软件进行。
主要设置内容包括：a.编码器分辨率：根据测量精度要求进行设置。
b.编码器信号输出：根据控制器接口要求进行设置。
c.编码器通讯方式：根据网络要求进行设置。
4.编码器使用编码器安装完成后，将其与控制器相连，即可开始使用。
在使用过程中，注意观察编码器输出的信号是否稳定，如有异常现象，请及时排查故障。
三、常见问题与解决方案1.编码器输出信号不稳定：检查编码器与控制器连接是否良好，电缆是否损坏。
2.编码器无法正常工作：检查电源电压、编码器参数设置是否正确。
3.编码器故障：参照编码器说明书，进行故障排查与维修。
四、注意事项1.请勿在潮湿、高温、易爆等恶劣环境中使用编码器。
2.请勿将编码器暴露在阳光下长时间照射，以免损坏元器件。
3.请勿暴力拆卸、安装编码器，以免损坏产品。
五、总结与建议众海编码器在使用过程中，需注意以上几点，并确保按照正确步骤进行操作。
只有这样，才能充分发挥编码器的性能，为工业自动化领域提供精确、稳定的测量和控制。
绝对型编码器是一种用于测量旋转或线性运动的装置，可以准确地确定位置信息。
它与增量型编码器相比，不仅可以提供位置变化的信息，还可以直接读取或确定实际位置。
下面是使用绝对型编码器的一般步骤：
1.安装：将绝对型编码器正确安装在要测量的旋转轴或线性运动部件上，根据设备的要求进行固定和连接。
确保编码器与被测对象之间的运动连接稳固且无误差。
2.电源连接：将编码器的电源线连接到适当的电源源头，确保编码器可以正常工作。
3.信号线连接：将编码器的输出信号线连接到接收设备上。
绝对型编码器通常有多个输出信号线，其中包括用于位置数据和其他辅助功能的不同类型输出。
根据需要，连接适当的输出信号线到相应的接收设备。
4.校准：在初次使用绝对型编码器之前，可能需要进行校准或设置初始位置值。
这通常涉及到按厂家提供的说明进行操作，以确保编码器的零点或初始位置正确对应到被测位置。
5.数据读取与解码：使用接收设备（例如计算机、PLC控制器等）读取和解码绝对型编码器的输出信号。
根据编码器的型号和接口类型，可以采用不同的方法进行读取和解码。
通常，厂商会提供相应的文档和软件工具来辅助数据读取和解码操作。
6.数据处理与应用：根据实际需求，对编码器输出的位置数据进行处理和应用。
例如，可以将位置数据用于精确控制运动系统、位置定位、运动轨迹规划等应用。
请注意，在使用绝对型编码器之前，应仔细阅读厂商提供的操作手册和相关文档，并严格按照说明进行操作和连接。
如有需要，建议在必要时咨询专业人士的指导。

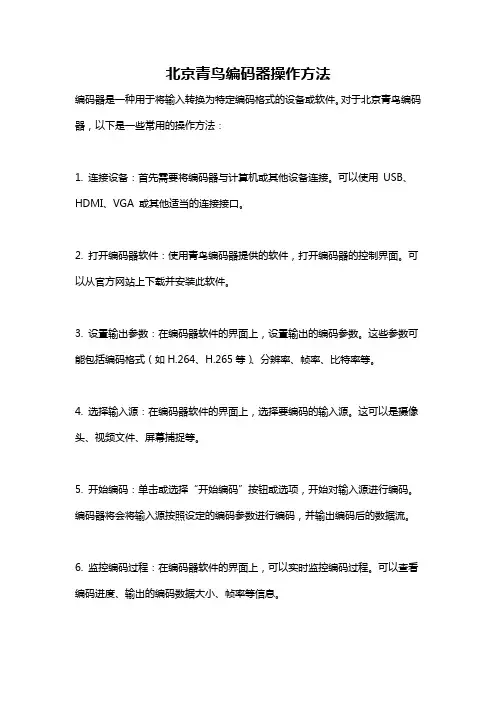

北京青鸟编码器操作方法
编码器是一种用于将输入转换为特定编码格式的设备或软件。
对于北京青鸟编码器，以下是一些常用的操作方法：
1. 连接设备：首先需要将编码器与计算机或其他设备连接。
可以使用USB、HDMI、VGA 或其他适当的连接接口。
2. 打开编码器软件：使用青鸟编码器提供的软件，打开编码器的控制界面。
可以从官方网站上下载并安装此软件。
3. 设置输出参数：在编码器软件的界面上，设置输出的编码参数。
这些参数可能包括编码格式（如H.264、H.265等）、分辨率、帧率、比特率等。
4. 选择输入源：在编码器软件的界面上，选择要编码的输入源。
这可以是摄像头、视频文件、屏幕捕捉等。
5. 开始编码：单击或选择“开始编码”按钮或选项，开始对输入源进行编码。
编码器将会将输入源按照设定的编码参数进行编码，并输出编码后的数据流。
6. 监控编码过程：在编码器软件的界面上，可以实时监控编码过程。
可以查看编码进度、输出的编码数据大小、帧率等信息。
7. 停止编码：编码完成后，可以选择停止编码。
此时，编码器将停止将输入源编码，并输出最后的编码数据。
以上是一些常用的操作方法，具体操作步骤可能会因设备型号或软件版本而有所差异。
建议查阅编码器的使用说明书或官方网站，获取更详细的操作方法。
编码器使用说明书1. 引言1.1 目的1.2 范围2. 编码器概述2.1 定义和功能- 编码器是一种设备，用于将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
- 主要功能包括：采样、量化、编码和解调等。
3. 硬件安装与连接3 .l 设备准备工作a) 检查硬件完整性，并确保所有配件齐全。
b) 查看用户手册以了解正确的物理连接方式。
3.l 连接步骤：a）确定电源适配器是否已插入并启动设备；b）通过USB线缆将编码器与计算机相连；c）根据需要进行其他外部设备（如传感器或执行机构）的连接；4.软件配置及操作指南4.l 驱动程序安装a ) 在Windows系统中打开“控制面板”，选择“添加/删除程序”选项;b ) 找到驱动程序光盘上提供的文件夹,然后运行其中一个可执行文件来开始自定义设置过程;c ) 根据向导提示完成驱动程序安装;5.参数设置方法5.l 启动软件a ) 双击桌面上的编码器图标以启动配置工具;b) 确保设备已正确连接并处于打开状态;5.2 参数设置a）选择要更改参数的通道；b）根据需要调整各个参数，如采样率、分辨率等；c）保存所做的更改，并确保将其应用到设备中。
6.故障排除6.l 常见问题及解决方法：- 编码器无法被识别：检查USB线缆是否插好；尝试重新安装驱动程序。
- 设备运行不稳定：确认电源适配器正常工作；检查硬件连接是否松脱。
7.附件本文档涉及以下附件:- 用户手册（PDF格式）- 驱动程序光盘8.法律名词及注释1. 模拟信号: 连续变化且可取任意值得信号。
例如声音和温度传感器输出。
2. 数字信号: 在离散时间点上表示信息或数据量的二进制形式。
例如计算机内部处理时使用数字信号进行操作。
编码器的使用方法及注意事项（最新版4篇）目录（篇1）I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文（篇1）编码器是一种将模拟信号转换为数字信号的设备，广泛应用于工业自动化、物联网、智能家居等领域。
以下是编码器的使用方法及注意事项：一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，其主要作用是实现对物理量的测量和控制。
常见的编码器有光电编码器、磁编码器、超声编码器等。
二、编码器的种类和使用方法1.光电编码器：光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。
使用光电编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
2.磁编码器：磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。
使用磁编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
3.超声编码器：超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。
使用超声编码器时，需要将传感器固定在旋转部件上，并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确，避免误差。
2.在使用光电编码器时，需要注意传感器的清洁和维护，避免灰尘和油污对测量精度的影响。
目录（篇2）I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文（篇2）I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，常用于测量和监控设备的运行状态。
编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号，从而实现对设备的自动化控制。
II.编码器的使用方法1.确认编码器的连接方式：编码器通常采用串口或网络接口与控制系统连接。
伺服电机编码器的调整方法1.确定准确的起始位置：在进行编码器调整之前，首先需要确定准确的起始位置。
这可以通过将电机旋转到已知位置，例如机械限位开关所指示的位置，或者通过其他精确的位置校准工具来实现。
2.选择适当的调整模式：编码器调整通常包括位置校准、角度校准和轴伸缩校准等。
根据具体的应用需求，选择适当的调整模式。
对于大多数应用来说，位置校准是最常用的调整模式。
3.检查编码器信号：在进行调整之前，使用示波器或者其他适当的检测仪器检查编码器信号的质量。
确保信号的稳定性和准确性。
4.编码器分辨率设置：根据具体的应用需求，设置编码器的分辨率。
编码器分辨率表示每个旋转周期内的编码器信号脉冲数。
更高的分辨率可以提高位置测量的精度，但同时也会增加系统的计算和处理负载。
5.校准位置偏差：校准位置偏差是确保伺服电机准确到达期望位置的关键步骤。
这可以通过先将电机旋转到期望位置，然后根据编码器反馈信号进行微调来实现。
6.校准角度误差：校准角度误差是确保伺服电机旋转到期望角度的关键步骤。
在进行角度校准时，通常需要将电机旋转到已知的角度，然后根据编码器反馈信号进行微调。
7.校准轴伸缩误差：在一些应用中，由于温度变化或机械松动等因素，电机轴的长度可能会发生微小变化，进而导致位置误差。
校准轴伸缩误差需要先测量轴的实际长度，然后根据编码器反馈信号进行调整。
8.验证调整效果：在完成编码器调整后，使用适当的测试方法验证调整的效果。
例如，可以反复将电机旋转到不同的位置，然后检查编码器反馈信号是否与期望值相匹配。
总结：调整伺服电机编码器需要先确定准确的起始位置，然后选择适当的调整模式。
通过校准位置偏差、角度误差和轴伸缩误差，调整编码器的准确性。
最后，使用适当的测试方法验证调整的效果。
调整伺服电机编码器的准确性对于实现精确的运动控制十分重要。
海湾编码器使用方法
海湾编码器是一种用于数字信号编码和解码的设备，它可以将
数字信号转换为模拟信号或者其他数字信号，以满足不同设备之间
的通信需求。
本文将介绍海湾编码器的使用方法，包括连接设备、
设置参数和故障排除等内容。
首先，连接设备。
在使用海湾编码器之前，需要将其与其他设
备进行连接。
通常情况下，海湾编码器具有多种接口，包括HDMI、VGA、DVI等，用户可以根据实际需求选择合适的接口进行连接。
在
连接过程中，需要注意接口的对应关系，确保连接稳固可靠。
其次，设置参数。
海湾编码器通常具有丰富的参数设置功能，
用户可以根据实际需求进行调整。
在设置参数时，需要注意以下几点，首先，根据输入信号的类型选择合适的编码格式，例如H.264、H.265等；其次，根据输出设备的要求调整分辨率、帧率等参数；
最后，根据网络环境调整编码器的码率、GOP结构等参数，以确保
信号传输的稳定和流畅。
最后，故障排除。
在使用海湾编码器的过程中，可能会遇到各
种故障，例如信号丢失、画面花屏等。
这时，用户可以按照以下步
骤进行排除，首先，检查设备的连接是否正常，确保所有接口连接
稳固；其次，检查参数设置是否合理，特别是输入输出信号的匹配
问题；最后，可以尝试重启编码器或者其他设备，以恢复正常状态。
综上所述，海湾编码器是一种重要的数字信号处理设备，正确
的使用方法可以确保信号传输的稳定和高质量。
希望本文介绍的内
容对您有所帮助，谢谢阅读！。
从增量值编码器到绝对值编码器
旋转增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。
在参考点以前，是不能保证位置的准确性的。
为此，在工控中就有每次操作先找参考点，开机找零等方法。
这样的方法对有些工控项目比较麻烦，甚至不允许开机找零（开机后就要知道准确位置），于是就有了绝对编码器的出现。
绝对编码器光码盘上有许多道光通道刻线，每道刻线依次以2线、4线、8线、16线。
编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置是唯一的，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
从单圈绝对值编码器到多圈绝对值编码器
旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码只能用于旋转范围360度以内的测量，称为单圈绝对值编码器。
如果要测量旋转超过360度范围，就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。
绝对值编码器长度测量的应用
一．绝对值旋转编码器的机械安装：
绝对值旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。
1．高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有４０９６圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向控制定位。
另外编码器直接安装于高速端，马达抖动须较小，不然易损坏编码器。
2．低速端安装：
安装于减速齿轮后，如卷扬钢丝绳卷筒的轴端或最后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量较直接，精度较高。
另外，GPMV0814机械转数为90圈，用此方法较合理，如果卷筒转数超过90圈，可用1：3或1：4齿轮组调整至转数测量范围内。
3．辅助机械安装，收绳机械安装：
钢丝绳弹簧收紧器原理图1．收拉钢丝绳2．测量盘
3．收紧弹簧轮1 4．收紧弹簧轮2 5．专用弹簧6．弹性联轴器7．编码器
用钢丝绳收绳器测量
油缸行程示意图
收绳机械有弹簧自收绳位移传感器――柔性钢丝绳连接运动物体，钢丝绳盘紧在一个测量轮上，依靠恒力弹簧回收钢丝绳。
编码器连接于盘紧测量轮轴端，测量钢丝绳来回运动的旋转角度。
重锤重力收绳：
重锤浮子水位测量示意图
1编码器
2联轴器
3测量轮
4重锤收紧轮5钢丝绳
6浮子测量轮与恒力弹簧弹簧型相似，只是钢丝绳的回收力是依靠另一个同轴的盘紧轮挂重锤来回收。
用收绳位移测量的优点是柔性连接，测量直接而精度高，对运动物体的环境如震动、粉尘、高温水气的场合都能适用。
机械丝杠、摩擦轮、小车轮轴中心、齿轮齿条连接
在机械丝杠转轴中心
安装编码器，丝杠前
进1个螺距，编码器
旋转一周。
动物体摩擦转动，测量运动距离。
注意：摩擦轮需始终紧靠测量物，且无
跳动、打滑。
（实际使用中，某些场合
有难度）
通过轨道小车的转轮中心，安装旋转编
码器，测量小车行进。
小车与轨道之间不可有打滑
运动物连接齿条，带动装有齿轮的编码
器，测量运动物体移动距离
为保证连紧密抗震，经常有弹簧基座。
二．绝对值编码器的信号输出
绝对值编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出
1．并行输出：
绝对值编码器输出的是多位数码（格雷码或纯二进制码），并行输出就是在接口上有多点高低电平输出，以代表数码的1或0，对于位数不高的绝对编码器，一般就直接以此形式输出数码，可直接进入PLC或上位机的I/O接口，输出即时，连接简单。
但是并行输出有如下问题：
1。
必须是格雷码，因为如是纯二进制码，在数据刷新时可能有多位变化，读数会在短时间里造成错码。
2。
所有接口必须确保连接好，因为如有个别连接不良点，该点电位始终是0，造成错码而无法判断。
3。
传输距离不能远，一般在一两米，对于复杂环境，最好有隔离。
4。
对于位数较多，要许多芯电缆，并要确保连接优良，由此带来工程难度，同样，对于编码器，要同时有许多节点输出，增加编码器的故障损坏率。
2．串行SSI输出：
串行输出就是通过约定，在时间上有先后的数据输出，这种约定称为通讯规约，其连接的物理形式有RS232、RS422(TTL)、RS485等。
由于绝对值编码器好的厂家都是在德国，所以串行输出大部分是与德国的西门子
T=0.9—11us 每个脉冲周期n为编码器总位数
t1>0.45us 每个脉冲半周期
t2≤0.4us 数据输出延迟时间
t3=12—35us 数据恢复（熄灭）时间串行输出连接线少，传输距离远，对于编码器的保护和可靠性就大大提高了。
一般高位数的绝对编码器都是用串行输出的。
3．现场总线型输出
现场总线型编码器是多个编码器各以一对信号线连接在一起，通过设定地址，用通讯方式传输信号，信号的接收设备只需一个接口，就可以读多个编码器信号。
总线型编码器信号遵循RS485的物理格式，其信号的编排方式称为通讯规约，目前全世界有多个通讯规约，各有优点，还未统一，编码器常用的通讯规约有如下几种：PROFIBUS-DP；CAN；DeviceNet；Interbus等
总线型编码器可以节省连接线缆、接收设备接口，传输距离远，在多个编码器集中控制的情况下还可以大大节省成本。
4．变送一体型输出
三．连接绝对编码器的电气二次设备：
连接绝对值编码器的设备可以是可编程控制器PLC、上位机，也可以是专用显示信号转换仪表，由仪表再输出信号给PLC或上位机。
1．直接进入PLC或上位机：
编码器如果是并行输出的，可以直接连接PLC或上位机的输入输出接点I/O，其信号数学格式应该是格雷码。
编码器有多少位就要占用PLC的多少位接点，如果是24伏推挽式输出，高电平有效为1，低电平为0；如果是集电极开路NPN输出，则连接的接点也必须是NPN型的，其低电平有效，低电平为1。
2．编码器如果是串行输出的，由于通讯协议的限制，后接电气设备必须有对应的接口。
例如SSI串行，可连接西门子的S7-300系列的PLC，有SM338等专用模块，或S7-400的FM451等模块，对于其他品牌的PLC，往往没有专用模块或有模块也很贵。
3．编码器如是总线型输出，接受设备需配专用的总线模块，例如PROFIBUS-DP。
但是，如选择总线型输出编码器，在编码器与接收设备PLC中间，就无法加入其他显示仪表，如需现场显示，就要从PLC 再转出信号给与信号匹配的显示仪表。
有些协议自定义的RS485输出信号进PLC的RS485接口，需PLC具有智能编程功能。
4．连接专用显示转换仪表：
针对较多使用的SSI串行输出编码器，我公司提供专用的显示、信号转换仪表，由仪表进行内部解码、计算、显示、信号转换输出，再连接PLC或上位机。
其优点如下：
a.现场可以有直观的显示，直接在仪表上设置参数。
b.专用程序读码解码、容错、内部计算，可以大大减少各个项目的编程工作量，提高稳定和可靠性。
信号输出是由内部数字量直接计算，快速、准确。
c.信号输出有多种形式，灵活方便，后面可连接各种PLC或上位机，通用性强。
GPMV0814、GPMV1016 三位一体型
GPMV0814绝对多圈编码器，其光电码盘读码解码、显示设定、信号转换三位一体，输出4—20mA 模拟量、并行数字量RS485通讯可同时输出，连接各类PLC和上位机。
一般的应用，可选同时两组输出型，一组信号连接PLC，另一组连接显示仪表，如需。
