视频网络高清编码器产品使用说明书

网络视频编码器及客户端软件使 用 说 明 书2008 年 8 月清华同方网络视频编码器及客户端软件操作使用说明书目录1.产品概述 ..................................................31.1 产品技术概览 ...................................................................................................... 3 1.2 产品软硬件特点 .................................................................................................. 3 1.3 本说明书涵盖内容 .............................................................................................. 32.产品硬件描述 ................................................42.1 网络视频服务器（NVS） .................................................................................. 4前面板...........................................................................................................................................4 后面板...........................................................................................................................................42.2 网络数字硬盘录像机（N-DVR）..................................................................... 5前面板...........................................................................................................................................5 后面板...........................................................................................................................................62.3 标准配件 .............................................................................................................. 73.技术指标 ....................................................73.1 术语和定义 .......................................................................................................... 7 3.2 产品技术指标 ...................................................................................................... 84.操作模式 ....................................................94.1 系统安装指南 ...................................................................................................... 9 4.2 硬件操作简介 ...................................................................................................... 9 4.3 软件操作简介 .................................................................................................... 105、客户端软件安装和操作 ......................................105.1 概述.................................................................................................................... 10 5.2 软件功能 ............................................................................................................ 10 5.3 硬件配置要求 .................................................................................................... 11 5.4 软件的安装 ........................................................................................................ 11 5.5 客户端软件操作 ................................................................................................ 115.5.1 软件启动及用户登录........................................................................................................ 11 5.5.2 主界面说明........................................................................................................................12 5.5.3 添加编码器及预览视频....................................................................................................136．编码设备主要参数设置 ......................................156.1 编码器参数配置 ................................................................................................ 16 6.2 监控通道参数配置 ............................................................................................ 16 6.3 串口参数配置 .................................................................................................... 18 6.4 报警参数配置 .................................................................................................... 19 6.5 用户配置 ............................................................................................................ 20 6.6 解码配置 ............................................................................................................ 201清华同方网络视频编码器及客户端软件操作使用说明书7.PTZ 控制及操作..............................................217.1 PTZ 控制操作 .................................................................................................... 21 7.2 预置位及巡航路径 ............................................................................................ 218．视频预览及视频参数调节 ....................................228.1 全屏显示及视频翻页 ........................................................................................ 22 8.2 画面参数调节 .................................................................................................... 229.双向语音操作 ...............................................239.1 音频监听 ............................................................................................................ 23 9.2 音量调节 ............................................................................................................ 23 9.3 语音对讲 ............................................................................................................ 2310．报警操作 .................................................2410.1 报警设置 .......................................................................................................... 2410.1.1 布防/撤防 ........................................................................................................................24 10.1.2 各类报警设置..................................................................................................................2510.2 报警联动设置 .................................................................................................. 2910.2.1 PTZ 联动 .........................................................................................................................29 10.2.2 报警联动触发播放声音文件..........................................................................................29 10.2.3 报警联动弹出视频.........................................................................................................3011．录像及回放 ...............................................3111.1 客户端（PC 端）录像设置............................................................................ 3111.1.1 手动录像..........................................................................................................................31 11.1.2 定时录像..........................................................................................................................3211.2 报警联动录像及预录像 ................................................................................. 3211.2.1 移动侦测报警联动录像..................................................................................................32 11.2.2 开关量报警联动录像......................................................................................................33 11.2.3 视频遮挡报警联动录像..................................................................................................33 11.2.4 报警联动预录像..............................................................................................................3311.3 硬盘录像机（N-DVR）本地录像操作......................................................... 3311.3.1 存储设备管理模块..........................................................................................................33 11.3.2 录像状态及硬盘容量查询.............................................................................................34 11.3.3 硬盘格式化操作..............................................................................................................35 11.3.4 数据存储设置操作..........................................................................................................3611.4 录像文件回放 .................................................................................................. 3812．辅助操作功能 .............................................4012.1 抓拍 .................................................................................................................. 40 12.2 操作日志 .......................................................................................................... 40 12.3 多通道轮巡 ...................................................................................................... 412清华同方网络视频编码器及客户端软件操作使用说明书12.4 PPOE 拨号 ........................................................................................................ 41 12.5 用户管理 .......................................................................................................... 42 12.6 锁定屏幕 .......................................................................................................... 44 12.7 恢复默认值设置 .............................................................................................. 4513 常见问题解答...............................................451. 产品概述1.1 产品技术概览数字视频监控技术已进入网络化时代。

u 16 路视频输入通道 Dual Streaming u 视频输入时的反隔行扫描和逐行编码u 联网的 iSCSI 录像u 移动检测和隐私遮挡u符合 ONVIF 标准Bosch VIP X16 XF E 是一款 16 通道 CCTV 视频编码器，它为当今 CCTV 领域中通过 IP 网络传输视频提供了绝对一流的性能。

该设备后部具有一个 1 Gbps 以太网端口。

VIP X16 XF E H.264 高配置编码器通过 IPv4 和 IPv6 网络传输实时 H.264 压缩视频。

它为每个摄像机提供具备完全帧速率和最佳质量的单个数据流，且 Dual Streaming 在帧速率上具有限制。

该装置支持 PAL 和 NTSC 视频源，并提供与视频同步的双向音频通信。

用户可以在运行博世综合视频管理系统的 PC 上使用（或不使用）博世 IntuiKey 键盘来查看视频。

此外，还可以使用Web 浏览器。

Bosch VideoSDK 提供将编码器与其它视频管理系统集成的方法。

VIP X16 XF E 提供 16 个通道，但机架安装高度仅为1HU ，在同类视频品质的产品中，拥有最高的端口密度。

系统概览1VIP X16 XF E 带有 16 个模拟摄像机，联网 iSCSI 存储设备，或者仅视频流2联网的 iSCSI RAID 装置3带有 CCTV 键盘的管理站4解码器5监视器优异的灵活性VIP X16 XF E 支持 IP 网络上的外部 iSCSI 存储设备。

VIP X16 XF E 支持具有优异灵活性和扩展性的博世录像管理软件：Bosch Video Recording Manager (VRM)。

这样，可以根据摄像机级别灵活分配录像空间，其中包括负载平衡和适当冗余功能。

Bosch VRM 可作为独立的系统使用，也可以嵌入到 Bosch Video Management System 中。

Dual StreamingVIP X16 XF E 编码器使用 Dual Streaming 功能在每个通道中生成两个独立的 IP 视频流，均为完全 4CIF 清晰度，第一个视频流具有全速帧速率，第二个视频流具有较低的帧速率。

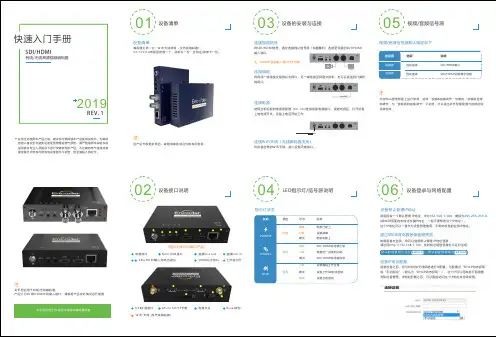

将网线一端连接设备的以太网口，另一端连接至网络交换机，也可以直连到计算机
连接设备电源接口，接通电源后，打开设备
注：
固件升级文件上传成功后，编码器将自动重启设备以进行升级，该过程大概需要持续30S 至1分钟时间（视升级内容不同而有所区别）请耐心等待。

升级完成后，请通过WEB 界面的“系统状态>软件版本”查看最新软件的版本信息是否与预期的一致，确认升级是否成功。

③从扫描的热点列表中选择要连接的热点，点击“连接”后，在右图所示的界面填写必要的密码选项。

②在WiFi 组中选择WiFi 接口，并点击“配置”按钮进入WIFI 参数配置界面。

使用编码器WiFi 功能时，尽量不要同时连接有线网络，或是将有线网络的网关地址删除。

因为有线网络优先级比WiFi 高，同时连接可能导致WiFi 络推流不成功。

注：
注：
RTMP 推流，必须由编码器推送至直播平台，再由平台进行中转和分发。

● RTMP 不能由PC 直接进行拉流。

推送点地址，请联系直播平台获取，包括其他“用户名/密码”等参数。

●。

HDMI高清编码器使用说明一、产品图：单机箱产品图3U结构产品图：二、产品概述：HDMI高清编码器是一款专业的高清音视频编码及复用产品，该产品具有1路HDMI音视频输入接口，支持H.264编码格式，可同时对视频音频进行编码。

输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。

支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。

全面支持VLC解码操作。

三、应用范围：1、网络电视高清编码器2、可接入NVR硬盘录像机2、数字标牌高清流服务器3、视频会议系统视频服务器4、网络会议系统视频采集5、代替高清视频采集卡6、酒店宾馆有线电视系统四、主要特性：·H.264 Baseline Profile编码·H.264 Main Profile编码. H.264 High Profile编码·MJPEG/JPEG Baseline编码·音频编码支持MPEG1 Audio Layer 2. CBR/VBR/ABR码率控制，16kbit/s～40Mbit/s. 网络接口采用1000M 全双工模式·1通道HDMI输入，支持VGA转HDMI输入·支持高达720P，1080P的高清视频输入·支持图像参数设置·支持HDCP协议，支持蓝光高清·支持HTTP，UTP，RTSP，RTMP，ONVIF 协议·WEB操作界面，中英文配置界面可选. WEB操作界面权限管理·支持广域网远程管理(WEB)·支持双码流输出. 主码流与副码流可以采用不同的网络协议进行传输·支持流分辨率设置·支持音频MP3与AAC格式选择·支持音频输出流单声道与立体声切换·支持GOP帧率设置. 支持码流增加水印功能，XY轴，字体可设置. 支持一键恢复默认配置·支持机顶盒解码·低功耗电源设计·3U高档机箱，主备电源自动切换功能，保证了系统的稳定输入：音频：系统：通用：五、系统设置：WEB操作界面设置时，需修改配置电脑的IP 192.168.1.* ，HDMI高清编码器出厂默认IP为：192.168.1.168复位初始化：面板上有个RST用于对HDMI高清编码器进行初始化复位，在通电状态下，按住不放10秒后会自动重启，所以参数会初始化。

A 高AU-N 高清网NME9网络媒使9000媒体编使用0编码器用手 器（升手册级版册）一短时第一第二一、 快速快速使用指时间内实现视一步 硬件 1.硬件连接1） 网线2） 连接HDM 3） 将22. 设备上电 连接电变绿，设备二步 设置1. 长按前面2. 选择＂选择＂速操作指南为您介绍视频传输功能件安装接线插入 ETH 接输入信号MI：HDMI 信号220V 电源线接电电源，打开设备已进入系统置设备IP 面板蓝色按键[1]:IP [2]:IP [2]:IP Addr [1]:IP [2]:IP [2.2]:Manua 作指南了设备的硬件能。

按照以下口，将设备接号输入 接入设备 设备电源开关。

P键/Ent 键3P Addre P Addre ress Config P Addre P Addre al IP Set＂件结构、接口步骤快速设置接入局域网络关，等待半分秒，进入基ess Sta ess Con g＂,按蓝色键ess Sta ess Con ，然后按确口、网络连接置：络（任一网口分钟左右，设本参数设置界ate nfig键/Ent 键进入ate nfig认键/Ent 键接以及基本的口均可） 设备前面板 界面，LCD 液<-入IP 设置。

<-键进入 的用法，让您“login”指液晶显示屏显在较示灯显示。

第三按确认键成后按确以同样三步 参数1） 将设设置址进默认用密码：2） 点击Int[2.1]:[2.2]:[2.2.1[2.2.2键/Ent 键，进确认键/Ent 的方法对子网数设置设备接入局域置在一个网段进入登陆界面用户名：admi admin 击terface＂栏:Auto I :Manual 1]:IP A 2]:NETM 进入IP 编辑键，修改生效网掩码以及网域网络，或用段）。

通过浏面。

in ，进行编栏选择视频输IP Getl IP Se ADDR: 1MASK: 2辑界面，通过效。

DS-6700系列音视频编码器快速指南关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。

我们建议您在专业人员的指导下使用本手册。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

概述本手册描述了产品各功能的使用方法。

本手册适用于以下产品：关于默认●设备出厂默认的超级管理员账号：admin。

●设备出厂默认的IPv4地址：192.168.1.64。

描述内容约定在本手册中为了简化描述，做以下约定：●本手册提及的“设备”主要指音视频编码器。

●本手册提及的“DVS”指的是音视频编码器。

●本手册提及的“IP设备”主要指的是网络摄像机（IPC）、网络球机（IP DOME）。

●本手册提及的“通道”泛指音视频编码器的模拟视频通道（Camera）。

中文安装指南AXIS M7014 视频编码器AXIS M7010 视频编码器关于本文档本文档包含网络安装AXIS M7014/M7010说明。

安装该产品时，拥有网络经验将会有一定的帮助。

法律考虑事项视频和音频监视可能会受法律限制，各个国家/地区的法律会有所不同。

如将本产品用于监控目的，需要先检查是否符合你所在区域内的法律规定。

本产品包括一个（1）H.264解码器许可证和一个（1）AAC许可证。

若要购买更多许可证，请与您的分销商联系。

电磁兼容性 (EMC)该设备可以生成、利用并发射射频能量，如果不按有关指导来进行安装和使用该设备，则可能会对无线电通信造成有害干扰。

但是，不能保证将来不会在特定安装中出现干扰。

如果该设备确实对收音机或电视接收造成有害干扰（可通过关闭和打开设备进行确定），建议用户尝试通过以下一个或多个方法来排除干扰：重新定向或重新定位接收天线。

增加设备与接收器的间隔距离。

将设备连接到与接收器不同回路的插座上。

请咨询经销商或有经验的收音机/电视机技术人员。

为确保符合 EMC 标准，必须在该元件中使用屏蔽（STP）网络电缆。

USA - 设备经过测试，证明符合FCC规则第15部分B分部针对B类计算设备的限制，这些限制旨在针对该设备在商业环境下运行时的有害干扰提供合理防护。

在住宅区操作此设备可能会造成干扰，在此情形下，用户需自行付费采取必要措施纠正干扰。

加拿大 - 本B类数字装置符合加拿大I CES-003。

欧洲 - 该数字设备符合 EN55022 限制 B 的辐射要求，并且满足 EN55024 住宅和商用工业豁免要求。

日本 - 根据信息技术设备电磁干扰控制委员会（VCCI）标准，该设备为 B 类产品。

如果您在家庭环境中靠近收音机或电视使用该设备，可能产生射频干扰。

请按照本说明手册安装和使用该设备。

澳大利亚 - 本电子设备符合无线电通信（电磁兼容性）标准 AS/NZS CISPR22。

Korea-安全问题该产品旨在接收外部电源供电。

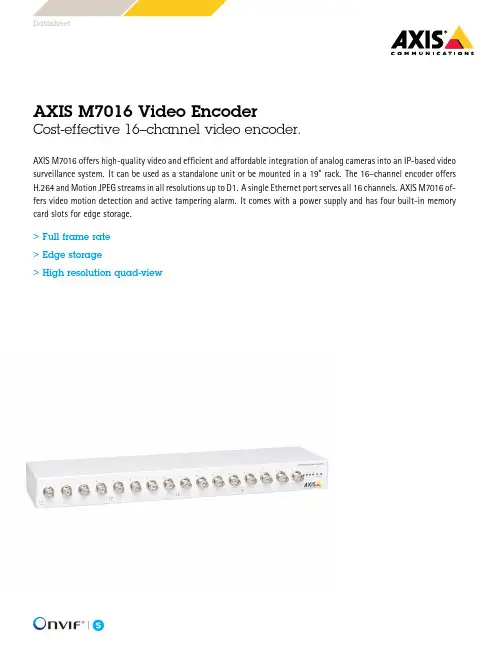

DatasheetAXIS M7016Video EncoderCost-effective16–channel video encoder.AXIS M7016offers high-quality video and efficient and affordable integration of analog cameras into an IP-based video surveillance system.It can be used as a standalone unit or be mounted in a19"rack.The16–channel encoder offers H.264and Motion JPEG streams in all resolutions up to D1.A single Ethernet port serves all16channels.AXIS M7016of-fers video motion detection and active tampering alarm.It comes with a power supply and has four built-in memory card slots for edge storage.>Full frame rate>Edge storage>High resolution quad-viewAXIS M7016Video Encoder VideoVideo compression H.264(MPEG-4Part10/AVC)Baseline and Main Profile Motion JPEGResolution720x576to176x1201536x1152to176x120for quad viewFrame rate Up to25/30fps(PAL/NTSC)Up to15fps in quad view in full resolutionVideo streaming Multiple streams if identical or limited in frame rate/resolutionControllable frame rate and bandwidth,VBR/CBR H.264 Image settings Compression,Color,Brightness,Contrast,Aspect ratio correction, Mirroring of images,Text and image overlay,Privacy mask,Enhanced deinterlace filter,Video termination,Anti-aliasing,Temporal noise filteringRotation:90°,180°,270°Pan/Tilt/Zoom Wide range of analog PTZ cameras supported(drivers availablefor download at )Support for one PTZ driver in each group of4channelsUp to100presets/camera,Guard tour,PTZ control queueSupports Windows compatible joysticksNetworkIP address Four IP addresses,one per four channelsSecurity Password protection,IP address filtering,HTTPS a encryption,IEEE802.1X a network access control,Digest authentication,Useraccess logSupported protocols IPv4/v6,HTTP,HTTPS a,IEEE802.1X a,QoS Layer3DiffServ,FTP, SMTP,Bonjour,UPnP TM,SNMPv1/v2c/v3(MIB-II),DNS,DynDNS, NTP,RTSP,RTP,TCP,UDP,IGMPv1/v2/v3,RTCP,ICMP,DHCP,ARP, SOCKS,SSH,CIFS/SMBSystem integrationApplication Programming Interface Open API for software integration,including VAPIX®; specifications at One-click cloud connectionONVIF Profile S;specification at Analytics Video motion detection,Active tampering alarm Event triggers Analytics,Video lossEvent actions File upload:FTP,HTTP,HTTPS,network share and emailNotification:email,HTTP,HTTPS and TCPVideo recording to edge storagePre-and post-alarm video bufferingPTZ presetData streaming Event dataBuilt-ininstallation aidsPixel counterGeneralCasing Metal casing,Standalone,rackmount or wallmount Sustainability PVC freeMemory4x512MB RAM4x128MB FlashPower AXIS PS-P power supply12V DC,17WConnectors16x Analog composite video BNC inputs,NTSC/PAL auto-sensing 1x1000Base TX Ethernet on RJ454x Terminal blocks for RS422/RS485serial communication(fullduplex)1x DC input terminal blockStorage Support for microSD/microSDHC/microSDXC cardSupport for recording to dedicated network-attached storage(NAS)For SD card and NAS recommendations see Operatingconditions0°C to50°C(32°F to122°F)Humidity20-80%RH(non-condensing)Storageconditions-40°C to65°C(-40°F to149°F)Approvals EN55022Class B,EN61000-3-2,EN61000-3-3,EN55024,EN61000-6-1,EN61000-6-2,FCC Part15Subpart B Class B,ICES-003Class B,VCCI Class B,C-tick AS/NZS CISPR22Class B,KCC KN22Class B,KN24,IEC/EN/UL60950-1Dimensions482x44x114mm(19x1.73x4.5in)Weight1850g(4.1lb)IncludedaccessoriesPower supply,Mounting and connector kits(incl.2mountbrackets and4rubber feet),Installation Guide,Windows decoderuser licensesOptionalaccessoriesFor more accessories,see VideomanagementsoftwareAXIS Companion version3,AXIS Camera Station,Videomanagement software from Axis’Application DevelopmentPartners available on /techsup/software Languages English,German,French,Spanish,Italian,Russian,SimplifiedChinese,Japanese,Korean,Portuguese,Traditional Chinese Warranty5-year warranty,see /warrantya.This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit(/),and cryptographic software written by Eric Young(*****************).Environmental responsibility:/environmental-responsibility©2013-2021Axis Communications AB.AXIS COMMUNICATIONS,AXIS,ARTPEC and VAPIX are registered trademarks ofAxis AB in various jurisdictions.All other trademarks are the property of their respective owners.We reserve the right tointroduce modifications without notice.T10072252/EN/M7.2/2105。

Connect one end of the network cable to the encoder Ethernet port. The other end is connected to the network switch or the computer'sUsing the power adapter (DC 12v) connect to the main product, after the power is turned on, then the product starts working immediately.Connect WiFi antenna(for wireless encoder only) Connect the WiFi antenna with the device antenna interface.101112Connect WIFI(for wireless encoder only)07Quick reset and rebootFirmware upgradingRestore factory settingsHold the ‘Reset’ button more than 5 seconds, restoring factory setting will lead to the device reboot, and restarting course will last about 20s.NOTE:These parameters will be restored after restoring factory setting:● Login username and password will be as admin;IP address will be restored as 192.168.1.168, subnet mask will be ● 255.255.255.0;All encoding parameters of video and audio will be restored to factory ● default value;Media transmission parameters will be restored as factory default value.●Restore factory settingsTwo methods for restoring factory settings:If users change parameters that lead encoder couldn’t work(The typical situation is changed network address, so it couldn’t be visited encoder by network), users could restore factory setting to default value.①Choose”Basic Settings>Restore factory settings”on the web console.②Press “Reset” button.Firmware upgradingThis device supports online firmware upgrading for upgrading software. Select”Basic Settings”, pull downward and click”Update firmware ”.On the page, click”Browse” to select the upgrading file, and click”Upgrade” to upgrade the device.NOTE:After uploading firmware file successfully, the encoder will automatically restart, this process will take about 30s-60s(the time will be different according to upgrade content), and please be patient.After the upgrade is complete, via the web interface”system information>versioninformation” to check whether the latest version information in accordance with expected and confirm the upgrade succeeded.Quick reset and Reboot“Quick Reset” function is to reset encoding service, normally used for making changed parameters to effect immediately. The whole process lasts around 3s.“Reboot” function is used for encoder reboot. Device rebooting lasts around 20s.NOTE:Select”Quick Reset”,current encoding will be suspended for a while;Select”Reboot”, the encoder will ‘warm’ reboot.Under some circumstances, reboot maybe with the help of ‘cold’ reboot:power down then power up the device.①Click web management interface”Network&Service Settings-Network manager”②Click “Configuration” under wifi for Wifi setting interface③Users could configure according to the related parameters of Wifi hotspots. Put in password, after succeed, it could transmit through wireless network.Note:When using the encoder Wifi function, don't connect to the wired network or optionally delete the gateway address of the wired network. Because the wired network priority is higher than Wifi, the simultaneous connection may cause the WiFi network to push stream unsuccessfully.Coding and pushing08Encoder supports H.264 encoding, support a variety of push-flow methods, such as RTP, RTMP, RTMPS, UDP, HLS, etc.The RTSP services is always enable for the device , all tools which support the standard RTSP protocol and H.264 decoding (such as VLC media player) can be connected to the encoder and get video streams.Main: rtsp://encoder IP address:554/ch01SUB: rtsp://encoder IP address:554/sub01Note:”ch01”, ”sub01” is the RTSP session ID.You can change the session ID in the Web console.The default RTSP accessing URL is:The following is an example of RTMP to introduce the configuration of push flow. Other push flow methods can be login to the device page for detailed configuration.RTMP Live Streaming09Add RTMP pushing streaming serviceAdd streaming serviceOur device’s H.264 main/sub stream supports adding up to 8 same or different streaming media service, to meet your needs of adopting same/different stream media protocols for multi-goal pushing.On the management interface of “Encoding&Stream-Encoding and Stream Settings”, for main/sub stream to choose “add one stream service”, users can add the needed service type.Currently main video live streaming platforms require”RTMP” service. After adding RTMP pushing service, click set icon to configure RTMP parameters.Take YouTube for an example“Streaming point” is RTMP address given by platform ( Take YouTube as an example ). ( Other platforms are similar, if questions please contact platform technical support for help ).RTMP push-flow must first get a push-flow URL address from the platform Login to YouTube, got below address:Streaming point should be like Server URL+Stream name/key,for example: rtmp:///live2/9ja6-9u28-uz4j-8x6rAfter you get the RTMP URL address, you need to set it up in the encoder. If the platform requires user name and password verification, you also need to fill in the corresponding parameters in the encoder.In the case of rtmps push mode, fill in rtmps URL at Push point and set Use old RTMP version to yes, so that it can be supported.NOTE:。
