《模拟电子技术》练习1：选填分类连答（全部）（前1、2位是卷号，后1、2是填空题号）一半导体材料201．半导体中有___ __载流子。

（a.一种 b.两种）(b)191. 半导体中的空穴是__ __。

（a.带正电的离子 b.电子挣脱共价键后留下的空位）(b)11.本征半导体掺入五价元素后为。

N型半导体中的多数载流子是______。

P型半导体中的多数载流子是______。

（a. N型半导体 b. P型半导体 c.空穴 d.电子）（a,b,c）131. 本征半导体掺入三价元素后成为__ ___。

P型半导体中的多数载流子是__c___。

（a. N型半导体 b. P型半导体 c.空穴 d.电子）(b,c)141．本征半导体掺入五价元素后成为__ ___。

P型半导体中的多数载流子是__ ___。

(a.N型半导体 b. P型半导体 c.空穴 d.电子)(a,c)151半导体掺入三价元素后成为___ __。

N型半导体中的多数载流子是__ ___。

(a.N型半导体 b. P型半导体 c.空穴 d.电子) (b,d)21.一种纯净的、结构完整的半导体晶体是__ _,在本征半导体中掺入微量杂质的半导体是____。

（a.本征半导体 b.杂质半导体）(a,b)181.N型半导体是纯净半导体中加入___ __后形成的半导体。

(a.电子 b.三价硼元素 c.五价磷元素)(c)31．N型半导体中的多数载流子是，少数载流子是。

（a.正离子 b.负离子 c.电子 d.空穴）(c,d)51 P型半导体中的多数载流子是，少数载流子是。

（a.正离子 b.负离子 c.电子 d.空穴）(d,c)61. N型半导体 _____，P型半导体_____。

（a.带正电 b.带负电 c.呈中性）(c,c)71．N型半导体中的多数载流子是，P型半导体中的多数载流子是。

（ a.自由电子 b.空穴）（a,b）81.P型半导体是纯净半导体中加入__ ___后形成的半导体。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

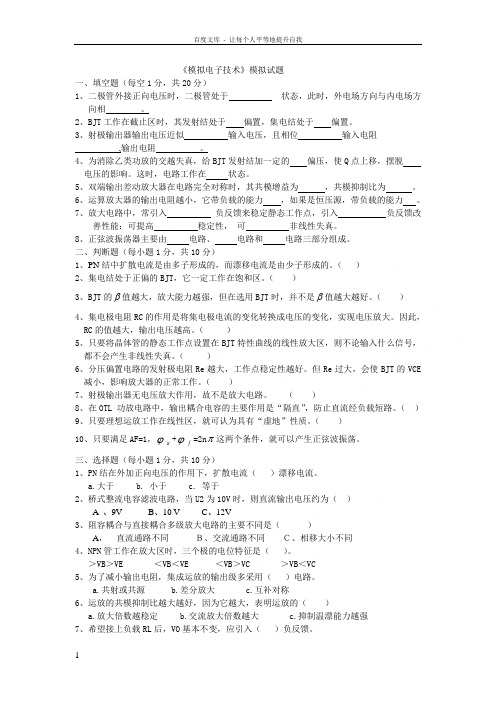

《模拟电子技术》模拟试题一、填空题（每空1分，共20分）1、二极管外接正向电压时，二极管处于状态，此时，外电场方向与内电场方向相。

2、BJT工作在截止区时，其发射结处于偏置，集电结处于偏置。

3、射极输出器输出电压近似输入电压，且相位输入电阻,输出电阻。

4、为消除乙类功放的交越失真，给BJT发射结加一定的偏压，使Q点上移，摆脱电压的影响。

这时，电路工作在状态。

5、双端输出差动放大器在电路完全对称时，其共模增益为，共模抑制比为。

6、运算放大器的输出电阻越小，它带负载的能力，如果是恒压源，带负载的能力。

7、放大电路中，常引入负反馈来稳定静态工作点，引入负反馈改善性能：可提高稳定性，可非线性失真。

8、正弦波振荡器主要由电路、电路和电路三部分组成。

二、判断题（每小题1分，共10分）1、PN结中扩散电流是由多子形成的，而漂移电流是由少子形成的。

（）2、集电结处于正偏的BJT，它一定工作在饱和区。

（）3、BJT的β值越大，放大能力越强，但在选用BJT时，并不是β值越大越好。

（）4、集电极电阻RC的作用是将集电极电流的变化转换成电压的变化，实现电压放大。

因此，RC的值越大，输出电压越高。

（）5、只要将晶体管的静态工作点设置在BJT特性曲线的线性放大区，则不论输入什么信号，都不会产生非线性失真。

（）6、分压偏置电路的发射极电阻Re越大，工作点稳定性越好。

但Re过大，会使BJT的VCE 减小，影响放大器的正常工作。

（）7、射极输出器无电压放大作用，故不是放大电路。

（）8、在OTL 功放电路中，输出耦合电容的主要作用是“隔直”，防止直流经负载短路。

（）9、只要理想运放工作在线性区，就可认为具有“虚地”性质。

（）10、只要满足AF=1，ϕa+ϕf=2nπ这两个条件，就可以产生正弦波振荡。

三、选择题（每小题1分，共10分）1、PN结在外加正向电压的作用下，扩散电流（）漂移电流。

a.大于b. 小于c. 等于2、桥式整流电容滤波电路，当U2为10V时，则直流输出电压约为（）A 、9V B、10 V C、12V3、阻容耦合与直接耦合多级放大电路的主要不同是（）A，直流通路不同Ｂ、交流通路不同Ｃ、相移大小不同4、NPN管工作在放大区时，三个极的电位特征是（）。

1.二极管电路如图（a）所示，设二极管为理想的。

（1）试求电路的传输特性（v o～v i特性），画出v o～v i波形；
（2）假定输入电压如图（b）所示，试画出相应的v o波形。

2.测得工作在放大电路中两个晶体管的三个电极电流如图所示。

（1）判断它们各是NPN管还是PNP管，在图中标出e，b，c极；
（2）估算(b)图晶体管的 值。

3. 测得放大电路中六只晶体管的直流电位如图所示。

在圆圈中画出管子，并分别说明它们是硅管还是锗管。

3.在图2.8所示电路中，由于电路参数不同，在信号源电压为正弦波时，测得
输出波形如图 2.7（a）、（b）、（c）所示，试说明电路分别产生了什么失真，如何消除。

图 2.7
图2.8
三、计算题
r=100Ω。

电路如下图所示，晶体管的 ＝100，
'
bb
(1)求解电路的Q点；
A 、输入电阻R i和输出电阻R o；
(2) 求电压放大倍数
u
(3) 若R b2和R b1分别断开时，问电路能否正常工作？简述理由。

（4）若电容C e开路，则将引起电路的哪些动态参数发生变化？如何变化？。

1．N型半导体的电子浓度空穴浓度；PN结加反向电压时，空间电荷区将。

2．稳压管的稳压区是其工作在。

3．当温度升高时，三极管的发射结导通压降将。

4．集成运放制造工艺使得同类半导体管的。

5．航天、空间技术中的电路多采用类型的运放。

6．为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

7．欲将正弦波电压转换成二倍频电压，应选用运算电路。

8．正弦波振荡电路的起振条件是。

9．在选择功放电路中的晶体管时，应当特别注意的参数有。

10．单相桥式整流电容滤波电路中，若U2=10V，则U O= V，若负载流过电流I O，则每只整流管中电流I D为。

11. 利用半导体材料的某种敏感特性，如特性和特性，可以制成热敏电阻和光敏元件。

12. 双极型三极管的电流放大作用是较小的电流控制较大的电流，所以双极型三极管是一种电流控制元件。

13. 画放大器交流通路时，耦合电容、旁路电容和直流电压视为。

14. 多级放大器的极间耦合方式有______，______，______，。

15. 理想运放的输出电阻是_____，输入电阻是______。

16. 正弦波振荡器相位平衡条件是_______，幅度平衡条件是______。

17. 功率管工作在甲乙类状态的目的是______。

18. 在常温下，硅二极管的开启电压是____V，导通后在较大电流下时正向压降约____V。

19. RC桥式振荡电路中，ω0=1/RC时，Fu=____。

20. 石英晶体有____个谐振频率，当电路的工作频率大于fs而小于fp时，晶体呈____。

21. 如右图所示为一晶体三极管外形，则其1、2、3脚分别是极。

22. 测得三极管各管脚对地压分别为U C=0.4V，U B=1.0V，U E=0.3V，则其工作于状态。

23. 为了有效地抑制零点漂移，常采用电路作为集成运放的前置级。

24. 复合管的电流放大倍数β是。

25. 集成运放运用于时电压放大倍数趋于无穷大。

26. 对三极管的引脚进行判别时，把万用表置于R 100Ω，把黑表笔与假定的基极引连，红表笔分别与另外两个极相连，测得其电阻值均很小，说明该管的类型为。

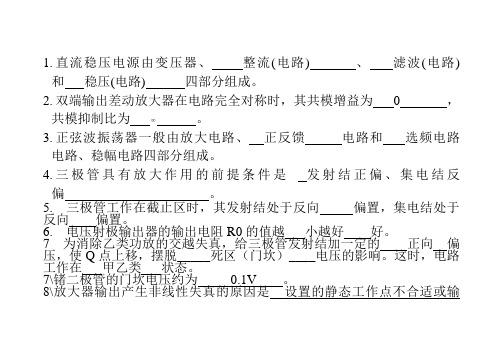

1.直流稳压电源由变压器、整流(电路) 、滤波(电路) 和稳压(电路) 四部分组成。

2.双端输出差动放大器在电路完全对称时，其共模增益为0 ，共模抑制比为 。

3.正弦波振荡器一般由放大电路、正反馈电路和选频电路电路、稳幅电路四部分组成。

4.三极管具有放大作用的前提条件是发射结正偏、集电结反偏。

5. 三极管工作在截止区时，其发射结处于反向偏置，集电结处于反向偏置。

6. 电压射极输出器的输出电阻R0的值越小越好好。

7 为消除乙类功放的交越失真，给三极管发射结加一定的正向偏压，使Q点上移，摆脱_____死区（门坎）____电压的影响。

这时，电路工作在甲乙类状态。

7\锗二极管的门坎电压约为0.1V 。

8\放大器输出产生非线性失真的原因是设置的静态工作点不合适或输入信号过大晶体管特性的非线性。

9、在P型半导体中，多数载流子为空穴。

10、双端输出差动放大器在电路完全对称时，共模增益为0 。

11、直流稳压电源电路由变压器、整流、滤波、稳压等4部份构成。

12、正弦振荡电路的振荡条件是_________。

13、为了等到稳定的输出电压和较高的输入电阻，应采用反馈。

14、集成运算放大器的输入级一般由电路组成，利用它的电路对称性可以提高整个电路的性能。

15、在甲类、乙类和甲乙类功率放大电路中，为了消除交越失真要采用电路。

16、当温度升高时，二极管的反向饱和电流将。

17、三极管工作在截止区时，其发射结处于偏置，集电结处于偏置。

18、电压射极输出器的输出电阻R0的值越好。

19、为消除乙类功放的交越失真，给三极管发射结加一定的偏压，使Q点上移，摆脱_________电压的影响。

这时，电路工作在状态。

20 运算放大器的输出电阻越小，它带负载的能力，如果是恒压源，带负载的能力。

21 深度负反馈是指，负反馈深度等于。

1·在单级共集放大电路中，若输入电压为正弦波形，则v o和v i的相位____A_____。

A. 同相B. 反相C. 相差90度D. 不确定2·可以放大电压，但不能放大电流的是___C______组态放大电路。

试题一一、选择题：（每小题2分，共24分）（1）当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。

A.前者反偏、后者反偏B.前者正偏、后者反偏C. 前者正偏、后者正偏（2）N型半导体是在本征半导体中加入以下物质后形成的（ C ）。

A.电子B.三价硼元素C.五价磷元素（3）为了减小零点漂移，通用型运放的输入级大多采用（ C ）。

A.共射电路B.乙类放大电路C.差动放大电路（4）高通滤波电路可以用于（ A ）。

A. 滤除低于某一频率的无用信号B. 滤除高于某一频率的无用信号C. 让低于某一频率的有用信号通过（5）长尾式差动放大电路抑制零点漂移的主要原因是（ C ）。

A.采用了双极型电源B.电路和参数对称性好C.引入了电流串联型负反馈等于（ B ）。

（6）、电路如图所示，其输出电压uOA.i2i1u u - B .i1i2u u - C. i2i1u u +（7）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的0.7倍,即增益下降（ A ）。

A .3dB B.4dB C.5dB（8）( B )运算电路可将三角波电压转换成方波电压。

A ．同相比例B ．微分C ．同相求和（9）PN 结加正向电压时，空间电荷区将( A )。

A . 变窄 B. 基本不变 C. 变宽（10）OCL 功率放大电路如图所示，当u i 为正半周时，则( A )。

A . T1导通T2截止 B. T1截止T2导通 C. T1，T2导通（11）整流的目的是（ A ）。

A . 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波（12）电路如图所示，二极管D 为理想元件，输入信号u i 为如图所示的三角波，则输出电压u o的最大值为（ B ）。

A. 5 VB. 7 VC. 2 V二、填空题：（总 16 分，每空 2 分）（1）、一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为e极，B为 b 极，C为 c 极。

练习题一1. 填空题1.1贴片电阻多用数码法标示，如512标示Ω。

（5.1k）1.2色环电阻，红+红+橙+金+棕，表示阻值和误差为。

（22.3Ω±1%）1.3 某采样电阻标注为R005，表示该电阻的阻值为Ω。

（0.005）1.4 一瓷片电容其标示为104J，表示其容量为uF、误差为±5%。

（0.1）1.5 电容具有通，阻的电气特性。

（交流，直流）1.6 电感在电路中常用“L”表示，电感的特性是通直流阻交流，频率越，线圈阻抗越大。

（高）1.7 低频扼流圈应用于电流电路、音频电路或场输出等电路，其作用是阻止电流通过。

（低频交流）1.8 P型半导体中的多数载流子是，N型半导体中的多数载流子是。

（空穴，电子）1.9 温度增加时，二极管的正向电阻将会变。

（小）1.10 PN结最大的特点是。

（单向导电性）1.11 硅整流二极管1N4001的最大整流电流为A，最高反向工作电压为V。

（1,50）1.12 用指针式万用表R×1k挡测量某二极管电阻，在阻值较小的一次测量中，黑表笔接的是二极管的极。

（正）1.13 三极管有三个引脚，基极用表示、集电极用C表示、极用E表示。

（B，发射）1.14 三极管是部含有2个PN结，并且具有放大能力的特殊器件。

它分为型和型两种。

（NPN，PNP）1.15指针式万用表的黑表笔接三极管基极，红表笔接触另外两极中的任一电极，若指针偏转角度很大，说明被测管子是型。

（NPN）1.16 驻极体话筒与电路的接法有输出和输出两种。

（源极，漏极）1.17 用万用表测出的扬声器电阻值是电阻值，比标称阻抗值要，这是正常现象。

（直流，小）1.18压电瓷片是一种结构简单、轻巧的器件。

（电声）1.19电烙铁按结构可分为电烙铁和电烙铁。

（热式，外热式）1.20 焊接电子元件时，一般来说最恰当的时间是在s完成。

（1.5~4）1.21 用数字万用表测试二极管的反向电阻，应显示为。

（1）2. 选择题2.1 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）。

模电基础试题及答案一、单项选择题（每题2分，共20分）1. 半导体材料的导电能力介于导体和绝缘体之间，这种材料被称为：A. 导体B. 绝缘体C. 半导体D. 超导体答案：C2. 在PN结中，正向偏置时，电流主要由哪种载流子通过？A. 电子B. 空穴C. 电子和空穴D. 离子答案：C3. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D4. 运算放大器的理想工作条件是：A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案：B5. 共发射极放大电路中，输出信号与输入信号的相位关系是：A. 同相B. 反相C. 无关系D. 相位差90度答案：B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 任何极答案：B7. 在模拟电路中，通常使用哪种类型的反馈来提高电路的稳定性？A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B8. 场效应管（FET）的主要优点之一是：A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案：A9. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负无穷大答案：C10. 串联负反馈可以导致放大电路的：A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案：B二、填空题（每空1分，共10分）1. 半导体二极管的主要特性是______，即正向导通，反向截止。

答案：单向导电性2. 在共基极放大电路中，输入信号与输出信号的相位关系是______。

答案：同相3. 运算放大器的开环增益通常在______以上。

答案：100000（或10^5）4. 场效应管的控制方式是______控制，而双极型晶体管的控制方式是______控制。

答案：电压；电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。

答案：输出电压远大于输入电压三、简答题（每题5分，共10分）1. 简述晶体三极管的三种基本放大电路及其特点。

模电测试题A班别：姓名：学号：一、填空题（每空1分，共24分）1、晶体管放大电路常采用分压式电流负反馈偏置电路,因为它具有稳定静态工作点的作用。

2、射极输出器的特性归纳为:电压放大倍数__为1____,电压跟随性好,输入阻抗__高__,输出阻抗__低___,3、三种不同耦合方式的放大电路分别为:___直接耦合__、___阻容耦合__和__变压器耦合__，其中__直接耦合__能够放大缓慢变化的信号。

4、三端集成稳压器CW7912的输出电压为____-12____ V，而CW7809的输出电压则为5、如图所示是一个共射单管放大器的输出电压波形,假定晶体管是PNP型,则该信号的削波属于____饱和_______失真,将偏流电阻Rb调__大______可以消除失真。

6、图中二极管为理想器件，V1工作在_截止_ 状态；V2工作在____导通_______ 状态；UA为____-3_______ V。

7、已知某两级放大电路中第一、第二级的对数增益分别为40dB和20dB, 则该放大电路总的对数增益为_60__d B，总的电压放大倍数为_____1000_______。

8、在典型的差动放大电路是,Re对_共模信号呈现很强的负反馈作用,而对__差模___信号则无负反馈作用.9、差动放大电路，若两个输入信号u I1 = u I2，则输出电压，u O = 0；若u I1 = 80 μV，u I 2 = 20 μV则差摸电压u Id =30μV；共摸电压u Ic = 50μV。

10、有一负反馈放大器，在闭环时，当输入电压为0.1V时，输出电压为2V，而在开环时，对于0.1V的输入电压其输出电压则有4V。

该反馈的深度等于__2_____，反馈系数等于____0.025____。

二、选择题（把正确答案的序号填入下表内，每题2分,共36分）1、二极管两端加上正向电压时( )。

A．一定导通 B．超过 0.3V 才导通C．超过死区电压才导通 D．超过 0.7V 才导通2、若要提高放大器带负载能力，并对信号源的影响小，可采用的反馈组态为（）。
