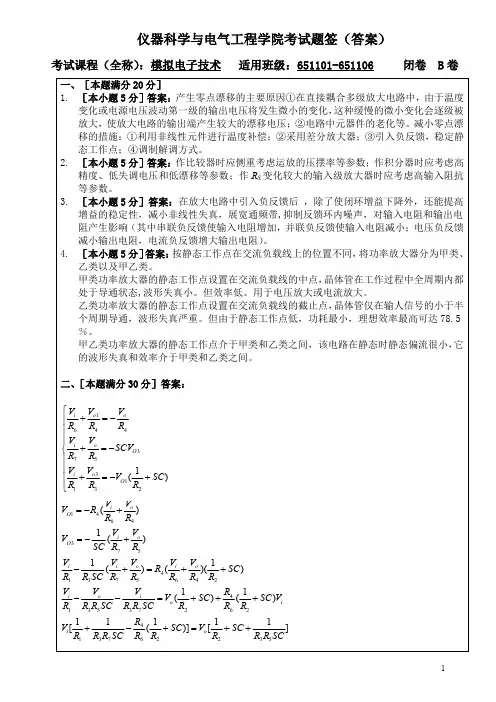

模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a,b。
2.通用运算放大器的输入级一般均采用察动放大器,其目的是a,b。
3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真.5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7.若双端输入,双端输出理想差动放大电路,两个输入电压ui1=ui2,则输出电压为V;若u i1=1500µV, ui2=500µV,则差模输入电压uid为µV,共模输入信号uic为µV。
8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响.10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,ICBO,uBE的变化情况为().A.β增加,ICBO,和 uBE减小 B。
β和ICBO增加,uBE减小C.β和uBE 减小,ICBO增加 D。
β、ICBO和uBE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻 C。
击穿电压 D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C。
利用参数对称的对管子 D。
利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(). A。
变大 B. 变小 C。
不变 D. 无法判断5.差分放大电路的共模抑制比KCMR越大,表明电路()A。
模电工作考试题及答案解析一、选择题1. 以下哪个元器件的功能是将输入电压放大并产生输出信号?A. 电阻B. 电容C. 晶体管D. 发光二极管答案:C. 晶体管解析:晶体管是一种半导体器件,具有放大信号的功能。
当输入信号施加在晶体管的基极上时,通过控制电流的变化,晶体管可以放大信号并将其输出。
2. 加深电流放大系数可以采取以下哪种措施?A. 减小输入电阻B. 增大输入电阻C. 减小输出电阻D. 增大输出电阻答案:A. 减小输入电阻解析:当输入电阻较小时,输入电流变化对晶体管的控制能力更强,可以使得电流放大系数增大。
3. 以下哪个电路可以用于将交流信号转化为直流信号?A. 单级晶体管放大电路B. 双级晶体管放大电路C. 电容滤波电路D. 反相放大电路答案:C. 电容滤波电路解析:电容滤波电路可以通过对输入信号的滤波作用,将交流信号转化为平稳的直流信号。
二、分析题请根据以下电路图回答问题。
[电路图]4. 请分析并写出电路图中电阻R的阻值。
答案:根据欧姆定律,电路中的总电阻等于电流和电压的比值,即R = V / I。
5. 请计算并写出电路图中电容C的电容值。
答案:根据电容的定义,电容的电容值等于电荷量和电压的比值,即C = Q / V。
三、应用题请根据以下场景回答问题。
6. 小明需要设计一个音响系统,要求能够放大输入信号并产生清晰的音乐声音。
请问他应该选用哪种电路?答案:小明应该选用晶体管放大电路。
晶体管具有放大信号的功能,可以将输入的音频信号放大并输出。
7. 小红正在制作一个电子钟,需要将交流电信号转化为直流电信号来驱动指针的运动。
请问她应该使用哪种电路?答案:小红应该使用电容滤波电路。
这种电路可以将交流信号转化为直流信号,并提供稳定的电源给电子钟的驱动系统。
总结:本文对模电工作考试题及答案进行了分析和解析。
通过选择题、分析题和应用题的讨论,我们对模拟电子电路的基本知识有了更深入的了解。
希望这些内容能够帮助读者更好地理解和应用模拟电子电路的知识。
模电试题及答案Title: 模电试题及答案详解Introduction:在学习电子工程方向的学生中,模拟电路课程一直被认为是较为重要且有挑战性的课程之一。
为了帮助大家更好地掌握和理解模拟电路,本文提供了一系列常见的模拟电路试题,并附带详细的答案解析,希望能够对读者有所帮助。
1. 试题一:题目描述:根据以下电路图,计算并求解输出电压Vo。
[电路图]解析:根据电路图,我们可以使用基本的电路分析方法来计算输出电压Vo。
首先,根据电压分压原理,我们可以得到:Vo = Vin * (R2 / (R1 + R2))其中,Vin为输入电压,R1和R2分别为电阻1和电阻2的阻值。
2. 试题二:题目描述:在以下示意图中,根据给定的电路参数和输入信号波形,计算并绘制输出电压波形。
[示意图]解析:根据示意图,我们可以得到输入电压Vin的波形如下:[输入信号波形图]根据电路参数和输入信号波形,我们可以进行电路分析,计算并绘制输出电压Vo的波形。
具体的计算和绘图步骤如下:1) [计算步骤1]2) [计算步骤2]3) [计算步骤3]4) [输出电压波形图]3. 试题三:题目描述:根据给定的操作放大电路图,计算并分析输入信号和输出信号之间的增益。
[操作放大电路图]解析:操作放大器是一种常见的电路组件,用于放大输入信号。
我们可以根据给定的操作放大电路图,进行电路分析来计算增益。
具体步骤如下:1) [计算步骤1]2) [计算步骤2]3) [计算步骤3]4) [计算结果,即输入输出信号之间的增益]4. 试题四:题目描述:根据电路图,计算并绘制输出电流随时间的变化曲线。
[电路图]解析:根据电路图,我们可以使用基本的电路分析方法来计算输出电流随时间的变化曲线。
具体步骤如下:1) [计算步骤1]2) [计算步骤2]3) [计算步骤3]4) [输出电流随时间的变化曲线图]5. 试题五:题目描述:根据给定的振荡器电路图,计算并分析输出信号的频率。
《模拟电子技术》试卷目录《模拟电子技术》试卷1 (1)《模拟电子技术》试卷1答案 (5)《模拟电子技术》试卷2 (7)《模拟电子技术》试卷2答案 (10)《模拟电子技术》试卷3 (12)《模拟电子技术》试卷3答案 (16)《模拟电子技术》试卷4 (18)《模拟电子技术》试卷4答案 (20)《模拟电子技术》试卷5 (23)《模拟电子技术》试卷5答案 (26)《模拟电子技术》试卷6 (28)《模拟电子技术》试卷6答案 (30)《模拟电子技术》试卷7 (32)《模拟电子技术》试卷7答案 (35)《模拟电子技术》试卷8 (36)《模拟电子技术》试卷8答案 (39)《模拟电子技术》试卷9 (41)《模拟电子技术》试卷9答案 (44)《模拟电子技术》试卷10 (46)《模拟电子技术》试卷10答案 (49)《模拟电子技术》试卷1班级:姓名总分:一、填空(每空1分,共15分)1. 二极管最主要的特性是(),它的两个主要参数是反映正向特性的()。
2. 三极管工作在三个区域的条件是:放大区(),饱和区()截止区()。
3. 场效应管从结构上分成()和()两大类型,它属于()控制型器件。
4. 集成运算放大器是一种采用()耦合方式的放大电路,最常见的问题是()。
5. 差动放大电路的基本功能是对差模信号的()作用和对共模信号的()作用。
6. 小功率直流稳压电源由变压器、()、()、()四部分组成。
二、选择题(每空2分,共10分)1. 在图示电路中,当电源V=5V时,测得I=1mA。
若把电源电压调整到V=10V,则()。
A. I=2mAB. I<2mAC. I>2mAD. I=10mA2. 集成运放的输入所采用差分放大电路是因为可以()。
A. 减小温漂B.增大放大倍数C. 提高输入电路D. 减小噪声3. 欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入()负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联4. 欲实现Au=-100的放大电路,应选用()电路。
1.1选择合适答案填入空内。
(1)在本征半导体中加入元素可形成N型半导体,加入元素可形成P型半导体。
A. 五价B. 四价C. 三价(2)当温度升高时,二极管的反向饱和电流将。
A. 增大B. 不变C. 减小(3)工作在放大区的某三极管,如果当I B从12μA增大到22μA时,I C从1mA变为2mA,那么它的β约为。
A. 83B. 91C. 100(4)当场效应管的漏极直流电流I D从2mA变为4mA时,它的低频跨导g m将。
A.增大B.不变C.减小解:(1)A ,C (2)A (3)C (4)A1.3 电路如图P1.3所示,已知u i=5sinωt (V),二极管导通电压U D=0.7V。
试画出u i与u O的波形,并标出幅值。
图P1.3解图P1.3解:波形如解图P1.3所示。
2.5在图P2.5所示电路中,已知晶体管的β=80,r b e=1kΩ,i U =20mV;静态时U B E Q=0.7V,U C E Q=4V,I B Q=20μA。
判断下列结论是否正确,凡对的在括号内打“√”,否则打“×”。
图P2.5(1)200102043-=⨯-=-uA ( ) (2)71.57.04-≈-=u A ( ) (3)4001580-=⨯-=u A ( ) (4)20015.280-=⨯-=u A ( ) (5)Ω=Ω=k 1k )2020(i R ( ) (6) Ω=Ω=k 35k )02.07.0(i R ( ) (7)Ω≈k 3i R ( ) (8)Ω≈k 1i R ( )(9)Ω≈k 5o R ( ) (10)Ω≈k 5.2o R ( )(11)s U ≈20mV ( ) (12)s U ≈60mV ( )解:(1)× (2)× (3)× (4)√ (5)× (6)×(7)× (8)√ (9)√ (10)× (11)× (12)√2.13 电路如图P2.13所示,晶体管的β=60,'bb r =100Ω。
模电考试题及答案**模电考试题及答案**一、单项选择题(每题2分,共20分)1. 在理想运算放大器中,输入端电流为零,这是因为()。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案:A2. 共发射极放大电路中,静态工作点的确定主要取决于()。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案:B3. 负反馈可以()。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案:B4. 晶体三极管工作在放大区的条件是()。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案:B5. 差分放大电路可以()。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案:C6. 场效应管的控制极是()。
A. 栅极B. 漏极C. 源极D. 门极答案:A7. 多级放大电路中,级间耦合方式通常采用()。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案:B8. 功率放大器与电压放大器的主要区别在于()。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案:C9. 正弦波振荡电路产生振荡的条件是()。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案:B10. 调制的目的是()。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案:A二、填空题(每空2分,共20分)1. 在共发射极放大电路中,若集电极电流为2mA,则基极电流大约为_____μA。
答案:202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案:反相;同相3. 负反馈可以提高放大电路的______和______。
答案:稳定性;线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。
【模拟电子技术】模拟试题一一、填空题:〔每空1分共40分〕1、PN结正偏时〔导通〕,反偏时〔截止〕,所以PN结具有〔单向〕导电性。
2、漂移电流是〔温度〕电流,它由〔少数〕载流子形成,其大小与〔温度〕有关,而与外加电压〔无关〕。
3、所谓理想二极管,就是当其正偏时,结电阻为〔0 〕,等效成一条直线;当其反偏时,结电阻为〔无穷〕,等效成断开;4、三极管是〔电流〕控制元件,场效应管是〔电压〕控制元件。
5、三极管具有放大作用外部电压条件是发射结〔正偏〕,集电结〔反偏〕。
6、当温度升高时,晶体三极管集电极电流Ic〔变小〕,发射结压降〔不变〕。
7、三极管放大电路共有三种组态分别是〔共基〕、〔共射〕、〔共集〕放大电路。
8、为了稳定三极管放大电路的静态工作点,采用〔电压并联〕负反应,为了稳定交流输出电流采用〔串联〕负反应。
9、负反应放大电路和放大倍数AF=〔1/〔1/A+F〕〕,对于深度负反应放大电路的放大倍数AF=〔 1/ F 〕。
10、带有负反应放大电路的频带宽度BWF=〔〕BW,其中BW=〔〕,〔〕称为反应深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为〔〕信号,而加上大小相等、极性相反的两个信号,称为〔〕信号。
12、为了消除乙类互补功率放大器输出波形的〔〕失真,而采用〔〕类互补功率放大器。
13、OCL电路是〔〕电源互补功率放大电路;OTL电路是〔〕电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数〔〕,输入电阻〔〕,输出电阻〔〕等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制〔〕漂移,也称〔〕漂移,所以它广泛应用于〔〕电路中。
16、用待传输的低频信号去改变高频信号的幅度称为〔〕,未被调制的高频信号是运载信息的工具,称为〔〕。
17、模拟乘法器输出与输入的关系式是U0=〔〕,电路符号是〔〕。
二、选择题〔每空2分共30分〕1、稳压二极管是一个可逆击穿二极管,稳压时工作在〔〕状态,但其两端电压必须〔〕,它的稳压值Uz才有导通电流,否那么处于〔〕状态。
模电数电笔试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的输入端通常使用:A. 差分放大器B. 共射放大器C. 共基放大器D. 共集电极放大器答案:A2. 数字电路中,与门的逻辑表达式是:A. A + BB. A * BC. A - BD. A / B答案:B3. 以下哪个元件不是模拟电路中的元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D4. 在数字电路中,一个触发器的输出Q与输入D的关系是:A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D5. 模拟电路中,放大器的增益通常用以下哪个参数表示?A. 电阻值B. 电容值C. 电压增益D. 电流增益答案:C6. 在数字电路中,一个D触发器的时钟输入端的信号是:A. 正脉冲B. 负脉冲C. 正弦波D. 锯齿波答案:A7. 模拟电路中,滤波器的作用是:A. 放大信号B. 衰减信号C. 过滤噪声D. 产生振荡答案:C8. 在数字电路中,一个计数器的输出Q0、Q1、Q2、Q3表示的是:A. 十进制数B. 二进制数C. 八进制数D. 十六进制数答案:B9. 模拟电路中,理想运算放大器的输入阻抗是:B. 无穷大C. 零D. 负值答案:B10. 数字电路中,一个寄存器的输出Q与输入D的关系是:A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D答案:A二、填空题(每题2分,共20分)1. 在模拟电路中,理想运算放大器的输出阻抗是______。
答案:零2. 数字电路中的逻辑门电路包括与门、或门、非门、______。
答案:异或门3. 在模拟电路中,电压跟随器的电压增益是______。
答案:14. 数字电路中,一个D触发器的时钟输入端的信号是______。
答案:正脉冲5. 模拟电路中,滤波器的截止频率是指______。
答案:通过频率6. 数字电路中,一个计数器的输出Q0、Q1、Q2、Q3表示的是______进制数。
模拟电子技术试题及答案模拟电子技术试题:1. 什么是基本电子元件?2. 请解释什么是正负极性?3. 什么是电流、电压和电阻?4. 请描述二极管的工作原理。
5. 请解释什么是放大器,并描述它的作用。
6. 什么是集成电路(IC)?7. 请列举几种常见的逻辑门电路。
8. 请解释什么是模拟信号和数字信号。
9. 请描述一下运放(运算放大器)的功能和应用。
10. 请解释什么是反馈电路,并说明它的作用。
模拟电子技术答案:1. 基本电子元件是构成电子电路的基础组件,通常包括电阻、电容、电感、二极管、三极管和集成电路等。
2. 正负极性指的是电子元件或电源的正、负极性标记。
在电路中,正确连接正负极性是确保电流正常流动的重要因素。
3. 电流是电荷在电路中流动的物理量,单位为安培(A);电压是电场力对电荷施加的作用,单位为伏特(V);电阻是电流对电压的阻碍程度,单位为欧姆(Ω)。
4. 二极管是一种具有两个电极的电子元件,通过PN结的形成,具有单向导电性。
当正向偏置时,电流可以顺利通过二极管;而当反向偏置时,二极管将处于截止状态。
5. 放大器是用于增强信号幅度的电路元件。
它可以增加信号的电压、电流或功率,使得信号能够在电子设备之间进行传递和处理。
6. 集成电路(IC)是在单片半导体上集成多个电子元件和电路功能的器件。
它通常以微型芯片的形式存在,并被广泛应用于电子设备中。
7. 常见的逻辑门电路包括与门、或门、非门、异或门和与非门等。
它们能够通过逻辑运算实现不同的布尔代数功能。
8. 模拟信号是连续变化的信号,其波形可以在整个连续的时间范围内取任意值;数字信号是离散的信号,只能取有限个值,通常用0和1表示。
9. 运放是一种具有高增益、差分输入和单端输出的放大器电路。
它可以用来放大、滤波、求和和积分等运算,广泛应用于电压放大、滤波器、比较器和振荡器等电路中。
10. 反馈电路是将信号从输出端回馈到输入端的电路。
它的作用是稳定系统的增益、频率响应和输入输出阻抗,以达到优化系统的目的。
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
图1二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一定是负反馈。
模电考试期末试题及答案题一:电路基本知识1. 请简要解释以下电路元件的作用:a) 电阻:_________;b) 电容:_________;c) 电感:_________。
2. 根据欧姆定律和基尔霍夫电压定律,推导并解释以下公式:a) U = IR;b) V1 + V2 + V3 = 0。
3. 简述理想电流源和理想电压源的特点及其应用场景。
4. 分析以下电路,求解电流I1和电压V1。
R1 R2 R3------/\/\/\/\------------/\/\/\/\--------| |V1 V25. 简述直流稳压电源的工作原理,并举例说明。
答:1. a) 电阻:电阻用于限制电流的流动,使其符合电路要求。
它通过阻碍电子的自由移动来消耗电能。
b) 电容:电容用于储存电能,能够在充电和放电过程中存储和释放电荷。
它可以对电流的变化产生滞后效应。
c) 电感:电感用于储存磁能,通过电流在线圈中产生磁场。
当电流变化时,电感会产生反向电势,阻碍电流的变化。
2. a) 根据欧姆定律,电压U等于电阻R与电流I的乘积。
即U = IR。
这个公式表示了电阻对电流的阻碍程度。
b) 基尔霍夫电压定律表明,电路中各个节点的电压之和等于零。
即V1 + V2 + V3 = 0。
这个公式成立是因为在闭合电路中,所有的电压要相互平衡。
3. 理想电流源的特点是其输出电流恒定,不受负载电阻的影响。
它的输出电流不会因负载电阻的变化而改变。
适用于对电流要求较高的电路,如稳流器电路。
理想电压源的特点是其输出电压恒定,不受负载电流的影响。
它的输出电压不会因负载电流的变化而改变。
适用于对电压要求较高的电路,如稳压器电路。
4. 根据电路分析法则,可以得到如下方程:(V1 - V2)/R1 + (V1 - V3)/R2 + V1/R3 = 0化简得到:(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)V2 - (1/R3)V3 = 0根据基尔霍夫电压定律,V2 = V1 - V3代入得到:(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)(V1 - V3) - (1/R3)V3 = 0化简得到:(4/R2 + 1/R3)V1 - (1/R2)V3 = 0继续化简求解得到:V1 = (R2/(4R2 + R1))V3I1 = (V1 - V3)/(R1 + R2 + R3)5. 直流稳压电源通过稳压电路将输入电压转换为稳定的输出电压。
11 直流电源自我检测题一.选择和填空1. 已知电源变压器次级电压有效值为10V ,其内阻和二极管的正向电阻可忽略不计,整流电路后无滤波电路。
若采用半波整流电路,则输出电压平均值V O(AV)≈ C (A .12V B .9V C .4.5V );若采用桥式整流电路,则输出电压平均值V O(AV)≈ B (A .12V B .9V C .4.5V );半波整流电路输出电压的交流分量 A 桥式整流电路输出电压的交流分量(A .大于 B .等于 C .小于);半波整流电路中二极管所承受的最大反向电压 B 桥式整流电路中二极管所承受的最大反向电压(A .大于 B .等于 C .小于)。
2.在如图选择题2所示的两电路中,已知:它们的输出电压的平均值相等,即V O1(AV)= V O2(AV) ≈9V ;变压器的内阻及二极管的正向电阻均可忽略不计。
图(a )中变压器次级电压有效值V 2≈ 20 V ;图(b )中变压器次级电压有效值V 21= V 22 ≈ 10 V 。
( a )图选择题23.所示电路中,I V (平均值)≈ B (A .28V B .24V C .18V );D 1~D 4流过的电流平均值≈ C (A .60mA B .80mA C .45mA );考虑到电网电压波动范围为±10%,D 1~D 4所承受的最大反向电压≈ A (A .31V B .28V C .62V );若稳压管D Z 的最小稳定电流I Zmin =5mA ,最大稳定电流I Zmax =25mA ,则负载电流I L 有可能达到的最大变化范围= B(A .5mA B .20mA C .25mA )。
= 6V图选择题34.在整流电路中接入滤波电容后,其输出电压的平均值将 A ( A .升高 B .不变 C .减小);这时,二极管的导通角θ将 C (A .增大 B .不变 C .减小)。
5. 分析如图选择题5所示电路:电容C 1上电压的极性是左 负 右 正 ,C 2上电压的极性是左 负 右 正 ;C 1上电压平均值≈ 28.4V ;输出电压O v 平均值≈ 56.8V ;二极管D 1承受的最高反向电压V RM1≈ 56.8V ;D 2承受的最高反向电压V RM2≈ 56.8V 。
试题、选择题:(每小题2分,共24分)(1) 当晶体管工作在放大区时,发射结电压和集电结电压应为(A.前者反偏、后者反偏 B 前者正偏、后者反偏 C.(2) N 型半导体是在本征半导体中加入以下物质后形成的( A.电子 B. 三价硼元素(3) 为了减小零点漂移,通用型运放的输入级大多采用(A.共射电路B.乙类放大电路(4) 高通滤波电路可以用于( A )。
A 滤除低于某一频率的无用信号B.滤除高于某一频率的无用信号C.让低于某一频率的有用信号通过(5) 长尾式差动放大电路抑制零点漂移的主要原因是(A.采用了双极型电源B.电路和参数对称性好 (6) 、电路如图所示,其输出电压U O 等于(B A. Ui1 Ui2B. ui2 Ui1(7)当信号频率等于放大电路的f L 或f H 时,放大倍数的值约下降到中频时的 0.7倍,即增益下降( A )。
(8) ( B ) 运算电路可将三角波电压转换成方波电压。
(9) PN 结加正向电压时,空间电荷区将(AB )。
前者正偏、后者正偏C )。
C.五价磷元素 C )。
C.差动放大电路C )。
C.引入了电流串联型负反馈)。
C. U ii U i2A3dBB.4dBC.5dBA.同相比例B.微分.同相求和叫A变窄 B. 基本不变 C. 变宽(10) OCL功率放大电路如图所示,当u i为正半周时,则,T2导通)。
A A T1 (11)整流的目的是(A 将交流变为直流 B. 将高频变为低频 C.将正弦波变为方波(12)电路如图所示,二极管D 为理想元件,输入信号u i 为如图所示的三角波,则输出电压u o 的最大值为(B )。
A. 分)2 二、填空题:(总16分,每空 (1)、一只晶体管在放大电路中,用万用表测出管脚对地电压分别是: A 脚为12伏,B 脚为11.7伏,C 脚为6伏,则该管为PNP 型 _______________________________________________________ 锗.极,B 为 b 极,C 为_c 管,A 为e极。
武汉大学2012—2013学年第一学期《模拟电子技术基础》试卷 A学号姓名院(系)班级一、判断题,每题1.5分(15分)判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。
(1)PN 结正向偏置时,其正向电流主要与掺杂浓度及偏置电压有关。
()(2)二极管反向击穿可分为齐纳击穿和雪崩击穿两种,击穿电压较高的是齐纳击穿。
()(3)BJT 晶体管的直流电流 I E增大时,其交流电阻 r be会跟着增大。
( )(4)FET 场效应管工作在可变电阻时,漏极电流 i D和栅、漏极电压大小都有关。
()(5)多级放大电路采用直接耦合方式,优点是可对直流信号放大,缺点是前级静态工作点的变化会对后级放大电路造成影响。
()(6)RC耦合共集电极放大电路在低频区输出与输入信号的附加相位移小于 45 度。
()(7)单一频率的信号如果它不在放大电路的通带内,放大后的信号将产生频率失真。
()(8)理想运放由于输入电阻∞,运放不管工作在线性区还是非线性区虚断概念都成立。
()(9)差分式放大电路利用其对称性可实现静态工作点更加稳定。
()(10)石英晶体振荡器的主要优点是振荡频率稳定性高。
()二、选择填空,每空 1.5分(15分)(1) 在某放大电路中,测的三极管三个电极的静态电位分别为 0 V,9V,9.2V,则这只三极管是()。
A.NPN 型硅管B.NPN 型锗管 C.PNP 型硅管D.PNP 型锗管(2)在三极管放大电路中,若 I CQ过小,则容易产生()失真。
A.截止B.饱和C.频率D.交越(3)在基本放大电路中,输出电阻最小的是()放大电路。
A.共射B.共集C.共基D.共栅(4)下面四种电容中,()对共射放大电路的下限频率影响最大。
A.耦合电容B.射极旁路电容C.发射结电容D.集电结电容(5)下面四种运算电路中,()最容易受到高频干扰。
A.反相积分电路B.反相微分电路C.反相加法电路D.同相加法电路(6)RC桥式正弦振荡电路中,正反馈网络采用的是 ( )滤波器。
模电测试题及答案一、选择题(每题5分,共20分)1. 在模拟电路中,三极管的基本放大作用是通过改变哪个参数来实现的?A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案:C2. 理想运算放大器的输入阻抗是:A. 零B. 无穷大C. 有限值D. 负值答案:B3. 在共发射极放大电路中,输出电压与输入电压相位关系是:A. 同相B. 反相C. 正交D. 无固定相位关系答案:B4. 以下哪个元件不是模拟电路中的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D二、填空题(每空3分,共15分)1. 在模拟电路中,放大器的增益可以通过改变________来调节。
答案:电阻值2. 运算放大器的输出电压范围受到________的限制。
答案:电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高4. 模拟电路中的反馈可以分为________和________。
答案:正反馈,负反馈5. 模拟电路中的噪声主要来源于________和________。
答案:电源,半导体器件三、简答题(每题10分,共20分)1. 简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号,如电压或电流的连续变化,来表示信息;数字电路则使用二进制数字信号,即0和1,来表示信息。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器主要由输入级、中间级和输出级组成。
输入级通常为差分放大器,用于放大两个输入端之间的电压差;中间级为高增益放大级,进一步放大信号;输出级则负责将放大后的信号输出。
运算放大器的工作原理基于负反馈原理,通过调整反馈电阻来控制放大倍数。
四、计算题(每题15分,共30分)1. 给定一个共发射极放大电路,其静态工作点为Vcc=12V,Rc=2kΩ,Re=1kΩ,β=100,求该电路的静态集电极电流Ic。
模电(李国立)11章习题答案11负反馈放大电路自我检测题一.选择和填空1.放大电路中的反馈是指B 。
(A.反馈网络从放大电路输出回路中取出的信号,B.反馈到放大电路输入回路的信号,C.反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比。
)2.反馈量越大,则表示A 。
(A.反馈越强,B.反馈越弱。
)3.所谓交流负反馈是指B 的反馈。
(A.放大倍数A 为负数,B.A 变小,C.A 变大。
)4.负反馈放大电路中的反馈信号f X 与净输入量X 应该是 A 。
id(A.同相位,B.反相位,C.可以同相位也可以反相位。
)5.所谓放大电路的开环是指 C .。
(A.无负载,B.无信号源,C.无反馈通路,D.无电源。
)6.直流负反馈是指 C 。
(A .只存在于直接耦合电路中的负反馈,B .放大直流信号时才有的负反馈,C .直流通路中的负反馈。
)7.构成放大电路反馈通路的 C 。
(A .只能是电阻、电容或电感等无源元件,B .只能是晶体管、集成运放等有源器件,C .可以是无源元件,也可以是有源器件。
) 8.串联负反馈要求信号源内阻R s B 。
(A .尽可能大,B .尽可能小, C .大小适中。
)9.电压负反馈要求负载电阻R L A 。
(A .尽可能大,B .尽可能小 , C .大小适中。
)10.负反馈放大电路中的回路增益A F 应是 A 。
(A .大于0,B .小于0,C .大于0或小于0。
)11.负反馈放大电路产生自激振荡的条件是 B 。
(A .idfX X=, B .idfX X-=)12.直接耦合放大电路引入负反馈后 B 。
(A .只可能出现低频自激, B .只可能出现高频自激 ,C .低、高频自激均有可能出现。
)二.判断题(正确的在括号内画√,错误的画×) 1.在负反馈放大电路中,在反馈系数较大的情况下,只有尽可能地增大开环放大倍数,才能有效地提高闭环放大倍数。
(×)2.在负反馈放大电路中,开环放大倍数越大,闭环放大倍数就越稳定。
诚信应考,考试作弊将带来严重后果!
华南理工大学广州汽车学院
----2011-2012学年第二学期期末考试
《模拟电子技术》试卷(A 卷)
注意事项:1.考前请将密封线内填写清楚;
2.所有答案请直接答在试卷上;
3.考试形式:闭卷;
4.本试卷共三大题,满分100分,考试时间120分钟。
题号一二三总分
得分
评卷人
一、(6分)分析计算题
1.如图所示:D 导通时V D =0.7v 问:
(1)V=5V 时二极管中的直流电流为多少?
(2.)若输入电压的有效值为5mV ,此时二极管中的交流电流各为多少?
4.1mA
mA )21.15(21.1)5.2126(d d =≈Ω≈Ω=I r ,2(6分)如图中所示,稳压管的技术参数:如下:
Uz=6V ,I Zmin =5mA,I Zmax =25mA,,
输入电压U 1=10V 负载R L =600
.
_____________________
mA
5.21A )2000.7
5( D D =-≈-=R
U V I
u o i DZ D Z R i L i R
U 1R L 图题2
求限流电阻R 的取值范围。
3.(8分)已知电路如图
(1).分别分析u I =0V 、5V 时T 是工作在截止状态还是导通状态;
(2).已知T 导通时的U BE =0.7V ,若u I =5V ,则β在什么范围内T 处于放大状态?在什么范围内T 处于饱和状态?
截止导通
题图3临界饱和时,,56
B Cmax ≈=i i β
小于56,放大,>56,饱和
4.(7分)已知电路如图4.1,其中管子的静态工作点改变如图4.2
V
V U U U Z R 4)610(1=-=-=L
D R I I I Z +=mA A A I U I L Z L 1001.06006====
mA I R )35~15(=Ω≈Ω⨯==-22710
1543min max R R I U R Ω≈Ω⨯==-114354103max min R U R R μA 43mA )100
7.05(b BE I B =-=-=R U u i mA 4.2mA )5
12(c CC Cmax ===
R V i
图4.1图4.2
(1).在什么参数、如何变化时Q 1→Q 2→Q 3→Q 4?
(2).从输出电压上看,哪个Q 点下最易产生截止失真?哪个Q 点下最易产生饱和失真?哪个Q 点下U om 最大?
答案:(1)Q1、Q2在同一条输出特性曲线上,但不在同一条输出负载线上
判断:Rb 、VBB 无变化,RC 有变化,RC 减小。
Q3、Q2在同一条负载线上,但不在同一条输出特性曲线上
判断:Rb 减小或VBB 增大,RC 无变化。
Q3、Q4在同一条输出特性曲线上,不在同一条输出负载线上
但负载线平行,截距不同;判断:Rb 或VBB ,RC 无变化,VCC 增大。
(2)分析:Q2靠近截止区,Q3靠近饱和区,Q2易出现截止失真。
Q3易
出现饱和失真;Q4距饱和区、截止区最远,此时,输出电压Uom 最大
5、(8分)图示电路为哪种基本接法的放大电路?求解静态工作点、电压放大倍数、输入电阻和输出电阻的表达式。
已知题1图
题图5
6、(6
分)对基本共源放大电路进行静态、动态分析(分析结果只写表达式)
Ω==Ω
≈=-=⋅+-=⋅==-≈-=k 3k 160)( 120)(c o be b i be
L c i s i i o s i s o s be
L c R R r R R r R R R R R U U U U U U A r R R A u u ∥∥∥ββ V
2.7mA
6.1μA
20c CQ CC CEQ BQ CQ b BEQ
CC BQ ≈-=≈=≈-=R I V U I I R U V I βΩ
==k 180be r ,β
题6图
7、(12分)
求解在深度负反馈条件下电路的电压放大倍数
题7图
8、(10
分)分析运算电路的结果(只写表达式)
题4图
9、(6分)分析如图运放电路的电压传输特性(画图说明)
题5图
10、(7分)整流电路如图所示,求输出电压的波形和平均值、整流二极管的最大整流电流和最高反向工作电压。
变压器副边电压有效值U21=U22=15V;
U0=13.5V
I0=13.5/RL
二、(16分)设计题
1、(8分)合理连接电路,组成文氏桥合振荡电路
题6图
2.(5分)用PNP型晶体管组成一个共集放大电路。
图题1
2.(8)已知电路是无源滤波网络,为了使网络带载后,滤波截止频率f p不发生偏移,怎样设计电路?画出设计好的图。
图题2
三、读图(共8分)
读图回答问题
1、该电路是由3级级放大电路组成
2、写出每级放大电路的名称差分、共射、准互补功放。
