.5设计方案5.1软件和硬件配置要求5.1.1软件设备软件配置见表5.1-1：表5.1-1 主要软件投入情况5.1.2硬件设备使用的仪器设备作业前均应按照要求进行全面检查，完好率100%。
硬件设备配置见表5.1-2：表5.1-2 主要硬件设备投入情况Word 资料5.2技术路线项目全采用“内业→外业→内业”作业模式进行施工。
1）数据更新模式1:500比例尺基础地理信息数据更新方法依据地形要素变化率分为新测、修补测。
地物要素变化率参照GB/T 14268-2008附录B中地图格网统计法计算。
地物变化率计算以图幅为单位，以图上1cm2格网为1个变化量统计单位（G），以公式α格=（m/M）×100%。
公式中α格为地物变化率，m为图幅内地物要素变化的总G数，M为图幅的理论总1cm2格网数（M>m）。
当地物变化率α格>40%时，进行重测，图幅内全部地理信息要素进行测绘。
当地物变化率α格<40%时，进行修测，对图幅内部分地物要素和相应变化了的地貌进行实测修正。
原数据采用修测或修编更新方法更新超过3次，要对全部的地理信息要素进行重测。
2）数据变化信息获取方法将2015年DLG数据与2017年0.05米DOM数据进行套合对比配合人工巡查获取整个测区全面的变化信息。
3）数据更新内业立体采集为主，外业实测为辅进行数据更新。
结合测区的地形地貌及地物特点，采用航测数字法成图，平面和高程数据都由航测内业采集。
数据采集先内业判测，后外业调绘、外业补测，数据编辑整理，再数据入库。
5.3图根控制测量5.3.1图根点的布设1）图根平面控制点逐级布设，每个控制点宜保证有一个以上的通视方向。
2）图根控制点是地形图修测和地形图测量的依据，图根点在基本控制点基础上加密。
3）图根控制测量采用山东省GPS连续运行参考站（SDCORS）为基础进行布设。
4）图根点的密度以满足地形、地物点及界址点的数据采集为原则，合理布设并应尽量的均匀分布，每幅图不少于4个（包括各等级控制点），个别情况至少2个。

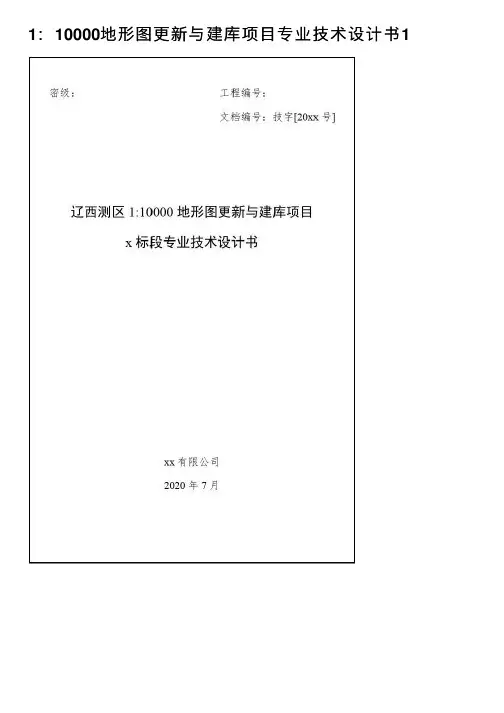

1：10000地形图更新与建库项⽬专业技术设计书1⽬录1项⽬概况 (1)1.1 任务来源 (1)1.2 测区概况 (1)1.3 ⼯作任务 (2)2已有资料情况 (2)2.1 已有基础控制资料情况 (2) 2.2 已有图件资料 (3)（1）基础地形图情况 (3)（2）数字正射影像图情况 (3)（3）数字⾼程模型情况 (4)2.3 已有卫星影像资料 (4)3引⽤⽂件 (4)4成果主要技术指标和规格 (6)4.1 数学基础 (6)4.2 数据精度指标 (6)4.2.1 DOM数据精度指标 (6)4.2.2 DLG数据精度指标 (7)4.3 成果数据形式 (8)5要素更新指标 (9)5.1要素更新内容及指标的确定 (9)5.2 要素更新指标的应⽤原则 (9)5.3 要素更新内容指标 (10)6数据衔接与⼀致性处理 (14)6.1 更新数据与原始数据的衔接 (14)6.2 更新数字产品之间的⼀致性处理 (14)7设计⽅案 (15)7.1 软件和硬件的配置要求 (15)7.2 更新类型、技术⽅法及技术路线或流程 (15) 7.2.1 更新类型 (15)7.2.2 数字产品更新技术⽅法 (16)7.2.3 总体技术路线 (16)7.2.4 DOM数据更新技术流程 (17)7.2.5 DLG数据更新技术流程 (17)7.3 DOM数据更新 (18)7.3.1 资料准备 (18)7.3.2 纠正⽅法与精度 (19)7.3.3 影像融合处理 (20)7.3.4 图像增强处理 (20)7.3.5 镶嵌和拼接 (21)7.3.6 图幅裁切 (21)7.3.7 图幅接边 (21)7.4 DLG更新数据采集 (21)7.4.1 DLG数据预采集 (21)7.4.2 DLG数据⾼程要素更新 (22)7.4.3 外业调绘 (23)7.4.4 DLG数据编辑 (29)7.4.5 DLG数据接边 (32)7.5 元数据更新 (32)7.6 数据⼊库 (34)7.6.1 数据库组成及结构 (34)7.6.2 数据⼊库流程 (34)7.6.3 元数据检查和⼊库 (34)7.6.4 DOM数据检查和⼊库 (35)7.6.5 DLG数据检查和⼊库 (35)7.7 标准地形图编辑、检查和输出 (36)7.7.1 标准地形图数据提取 (37)7.7.2 标准地形图数据编辑 (37)7.8 项⽬成果质量控制 (38)7.8.1 质量⽬标、遵循原则及依据 (38)7.8.2 质量检查组织管理 (39)7.8.3 质量检查内容 (40)7.9 安全与保密 (41)7.9.1 安全⽣产 (41)7.9.2 保密⼯作 (41)7.10 更新成果上交 (41)8进度计划 (43)9提交成果资料 (45)附录A 基础地理信息要素分类（⼤类、中类） (46)附录B 1﹕10000基础地理信息要素分类代码 (48)附B.1 代码结构 (48)附B.2 定位基础（100000） (49)附B.3 ⽔系（200000） (51)附B.4 居民地及设施（300000） (65)附B.5 交通（400000） (93)附B.6 管线（500000） (113)附B.7 境界与政区（600000） (123)附B.8 地貌（700000） (128)附B.9 植被与⼟质（800000） (136)附录C 1﹕10000基础地理信息数据库分层 (144)附录D 1﹕10000基础地理信息数据库分层属性表 (146)附D.1 ⼀般规定 (146)附D.3 坐标公⾥⽹（CPTL） (148)附D.4 ⽔系点（HYDP） (148)附D.5 ⽔系线（HYDL） (149)附D.6 ⽔系⾯（HYDP） (151)附D.7 居民地点（RESP） (153)附D.8 居民地线（RESL） (155)附D.9 居民地⾯（RESP） (156)附D.10 交通设施点(LRDP) (158)附D.11 交通设施线(LRDL) (159)附D.12 交通设施⾯(LRDP) (161)附D.13 管线点（PIPP） (163)附D.14 管线线（PIPL） (164)附D.15 管线⾯（PIPP） (164)附D.16 境界与政区点（BOUP） (164)附D.17 境界与政区线（BOUL） (165)附D.18 ⾏政区⾯（BOUP） (165)附D.19 地貌点（TERP） (165)附D.20 地貌线（TERL） (166)附D.21 地貌⾯（TERP） (167)附D.22 植被与⼟质点（VEGP） (168)附D.23 植被与⼟质线（VEGL） (169)附D.24 植被与⼟质⾯（VEGP） (169)附D.25 ⽂本注记 (170)附录E 元数据样本 (171)1项⽬概况1.1 任务来源根据辽宁省⾃然资源厅2020年度⼯作安排和省财政厅《关于批复2020年省本级部门预算指标的通知》（辽财指预〔2020〕1号），辽宁省⾃然资源事务服务中⼼组织辽西测区1:10000地形图更新与建库项⽬招标。

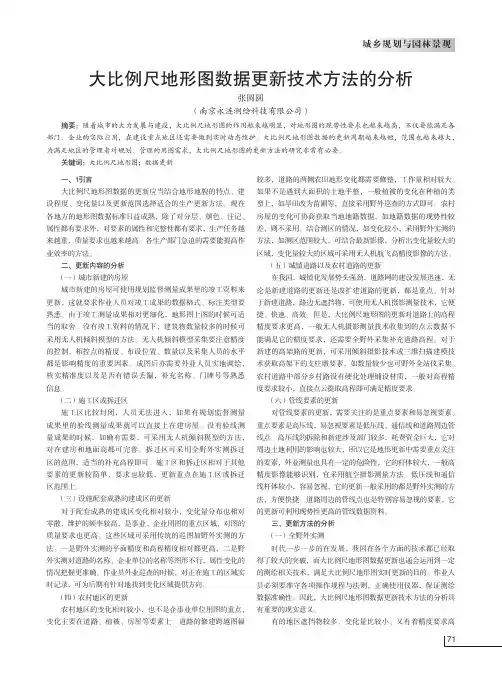

城乡规划与园林景观71大比例尺地形图数据更新技术方法的分析张圆圆（南京永涟测绘科技有限公司）摘要：随着城市的大力发展与建设，大比例尺地形图的作用越来越明显，对地形图的现势性要求也越来越高，不仅要能满足各部门、企业的实际应用，在建设重点地区还需要做到实时动态维护。
大比例尺地形图数据的更新周期越来越短，范围也越来越大，为满足地区的管理者对规划、管理的用图需求，大比例尺地形图的更新方法的研究非常有必要。
关键词：大比例尺地形图；数据更新一、1引言大比例尺地形图数据的更新应当结合地形地貌的特点、建设程度、变化量以及更新范围选择适合的生产更新方法。
现在各地方的地形图数据标准日益成熟，除了对分层、颜色、注记、属性都有要求外，对要素的属性和完整性都有要求，生产任务越来越重，质量要求也越来越高。
各生产部门急迫的需要能提高作业效率的方法。
二、更新内容的分析（一）城市新建的房屋城市新建的房屋可使用规划监督测量成果里的竣工资料来更新，这就要求作业人员对竣工成果的数据格式、标注类型要熟悉。
由于竣工测量成果相对更细化，地形图上图的时候可适当的取舍。
没有竣工资料的情况下，建筑物数量较多的时候可采用无人机倾斜模型的方法。
无人机倾斜模型采集要注意精度的控制，相控点的精度、布设位置、数量以及采集人员的水平都是影响精度的重要因素。
成图后亦需要外业人员实地调绘，核实精准度以及是否有错误丢漏，补充名称、门牌号等熟悉信息。
（二）施工区或拆迁区施工区比较封闭，人员无法进入，如果有规划监督测量成果里的验线测量成果就可以直接上在建房屋。
没有验线测量成果的时候，如确有需要，可采用无人机倾斜模型的方法，对在建房和地面高都可完善。
拆迁区可采用全野外实测拆迁区的范围，适当的补充高程即可。
施工区和拆迁区相对于其他要素的更新较简单，要求也较低，更新重点在施工区或拆迁区范围上。
（三）设施配套成熟的建成区的更新对于配套成熟的建成区变化相对较小，变化量分布也相对零散，维护的频率较高，是事业、企业用图的重点区域，对图的质量要求也更高。
地形图入库具体步骤1.1 地形图数据准备地形图数据采集方式主要有矢量化纸质地形图和电子数据转换两种方法。
方法一：矢量化地形图。
通过扫描仪直接扫描纸质地图，以栅格形式存储于图象文件中（如*.TIF），然后经MAPGIS平台的输入编辑模块矢量化后，经图形整饰得到地形的点、线、面文件。
主要流程如下：（具体操作见平台使用手册）扫描图纸校正图像底图矢量化方法二：电子数据转换。
可利用MAPGIS平台的数据转换子系统将其他格式的图形数据如AutoCAD、Arc/Info、MapInfo等转换成系统标准的点、线、面文件。
AutoCAD数据转换见“附件B：AutoCAD数据转换说明”。
1.2 地形图数据处理在MAPGIS平台的误差校正子系统中对地图数据点、线、面文件进行校正，具体操作可见《MAPGIS 平台使用手册》。
1.3 地形图建库（以1：500比例尺为例详细说明）在MAPGIS平台的地图库管理子系统中完成地形图库的建立，下面就以1：500比例尺地形图为例进行建库。
第一步：建立地理图库。
进入MAPGIS平台“地图库管理”模块，首先选择“选项/设置系统环境”菜单项，出现图2-1窗口，将“工作目录”指定到建库文件所在的目录.然后选择“文件/新建地图库”菜单项，出现“新建图库分幅方式指定页”对话框，选择图库的分幅方式（这里以等高宽分幅为例，同一种大比例尺数据建库，如1：500、1：1000、1：2000选择等高宽分幅，小比例尺和多比例尺建库方式见《MAPGIS平台使用手册》）。
点击“图库数据投影参数设置”按钮，进行投影参数的设置，具体见《MAPGIS平台使用手册》。
输入图库的起始坐标、图幅高宽和图幅数目。
图库起始横坐标X值为所有图幅中横坐标最小的图幅的横坐标值，Y值为所有图幅中纵坐标最小的图幅的纵坐标值。
图幅数目中X表示横向图幅的数目，Y表示纵向图幅数目。
设置完毕后点“完成”，出现图2-3所示接图表。
第二步：添加图库层类。

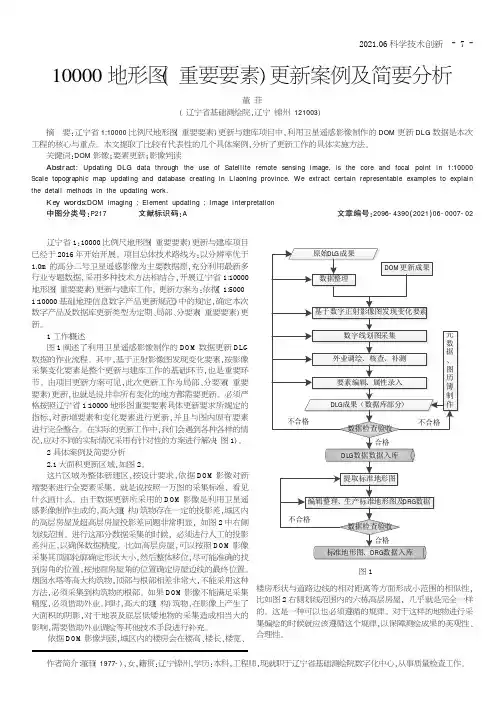

2021.06科学技术创新10000地形图(重要要素)更新案例及简要分析董菲(辽宁省基础测绘院,辽宁锦州121003)辽宁省1:10000比例尺地形图(重要要素)更新与建库项目已经于2016年开始开展。
项目总体技术路线为:以分辨率优于1.0m 的高分二号卫星遥感影像为主要数据源,充分利用最新多行业专题数据,采用多种技术方法相结合,开展辽宁省1:10000地形图(重要要素)更新与建库工作。
更新方案为:依据《1:50001:10000基础地理信息数字产品更新规范》中的规定,确定本次数字产品及数据库更新类型为定期、局部、分要素(重要要素)更新。
1工作概述图1阐述了利用卫星遥感影像制作的D O M 数据更新D LG 数据的作业流程。
其中,基于正射影像图发现变化要素,按影像采集变化要素是整个更新与建库工作的基础环节,也是重要环节。
由项目更新方案可见,此次更新工作为局部、分要素(重要要素)更新,也就是说并非所有变化的地方都需要更新。
必须严格按照辽宁省1:10000地形图重要要素具体更新要求所规定的指标,对新增要素和变化要素进行更新,并且与图内原有要素进行完全整合。
在实际的更新工作中,我们会遇到各种各样的情况,应对不同的实际情况采用有针对性的方案进行解决(图1)。
2具体案例及简要分析2.1大面积更新区域,如图2。
这片区域为整体新建区,按设计要求,依据D O M 影像对新增要素进行全要素采集。
就是说按照一万图的采集标准,看见什么画什么。
由于数据更新所采用的D O M 影像是利用卫星遥感影像制作生成的,高大建(构)筑物存在一定的投影差,城区内的高层房屋及超高层房屋投影差问题非常明显,如图2中右侧划线范围。
进行这部分数据采集的时候,必须进行人工的投影差纠正,以确保数据精度。
比如高层房屋,可以按照D O M 影像采集其顶部轮廓确定形状大小,然后整体移位,尽可能准确的找到房角的位置,按地面房屋角的位置确定房屋边线的最终位置。

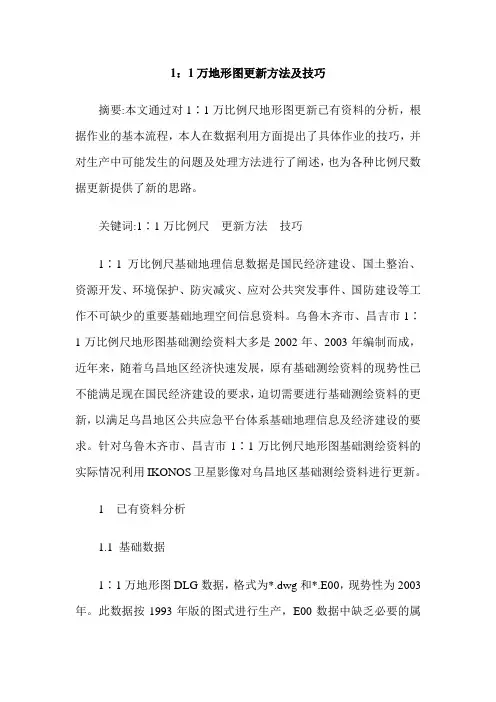

1：1万地形图更新方法及技巧摘要:本文通过对1∶1万比例尺地形图更新已有资料的分析，根据作业的基本流程，本人在数据利用方面提出了具体作业的技巧，并对生产中可能发生的问题及处理方法进行了阐述，也为各种比例尺数据更新提供了新的思路。
关键词:1∶1万比例尺更新方法技巧1∶1万比例尺基础地理信息数据是国民经济建设、国土整治、资源开发、环境保护、防灾减灾、应对公共突发事件、国防建设等工作不可缺少的重要基础地理空间信息资料。
乌鲁木齐市、昌吉市1∶1万比例尺地形图基础测绘资料大多是2002年、2003年编制而成，近年来，随着乌昌地区经济快速发展，原有基础测绘资料的现势性已不能满足现在国民经济建设的要求，迫切需要进行基础测绘资料的更新，以满足乌昌地区公共应急平台体系基础地理信息及经济建设的要求。
针对乌鲁木齐市、昌吉市1∶1万比例尺地形图基础测绘资料的实际情况利用IKONOS卫星影像对乌昌地区基础测绘资料进行更新。
1 已有资料分析1.1 基础数据1∶1万地形图DLG数据，格式为*.dwg和*.E00，现势性为2003年。
此数据按1993年版的图式进行生产，E00数据中缺乏必要的属性信息。
乌昌地区正处在经济高速发展期，人工地物变化很大，更新工作量较大。
1.2 补充数据电子调绘数据是由IKONOS卫星影像图叠加已有DLG矢量数据而成，经外业在其基础上进行调查核实，对已变化的地物进行补测，并对必要的属性信息进行补充，为内业更新提供精确依据。
其数据格式为*.DWG。
外业成果经检查发现会出现以下主要问题:图幅间存在要素空间位置、属性不接边;地物相互关系交代不清，相互矛盾;土质，植被表示欠完整;线状地物等级、宽度调绘不完整;部分独立地物未调性质等。
发现问题后，及时请外业人员处理。
2 矢量数据的更新2.1 软件平台采用Geoway软件平台进行编辑。
Geoway软件是北京吉威数源信息技术有限公司推出的用于地理空间数据处理的专业软件。
大比例尺地形图数据更新入库技术分析
发表时间：2018-07-20T11:06:12.963Z 来源：《防护工程》2018年第6期作者：李娟
[导读] 对目标区域内的测绘信息进行更新，以确保基础地理信息的及时性、全面性、真实性，为测绘信息价值的发挥提供保障。
内蒙古自治区航空遥感测绘院内蒙古呼和浩特 010010
摘要：为了使大比例尺地形图更好的应用与各种城市建设当中，将其数字化、信息化以及全面化是必不可少的步骤。
而只有更为系统、严密以及科学的数据处理才能够保证地形图成图质量以及运用效率。
所以，在对大比例地形图进行绘制与保管的时候一定要采取专业方法，并且在满足国家硬性标准的同时更好的实现地形图数据应用的准确性。
另外，在对地形图数据进行处理的时候也应当根据其大比例地形图特点具有针对性以及合理性。
关键词：大比例尺地形图；数据更新入库技术；应用
1 大比例尺地形图的特点
1.1 精度高
大比例尺地形图的精度要求是非常高的，主要表现在数据的采集和地形图的绘制上。
大比例尺地形图是对小范围区域进行绘制的，是通过实地测量、实地绘制、实地校正等一系列工作完成的，整个过程要求准确测量、符合精度规范与绘图图式。
1.2 内容丰富
大比例尺地形图表示的地物比较多，内容很丰富。
《国家基本比例尺地图图式第 1 部分：1：500 1：1000 1：2000 地形图图式》[1] 中对地物进行了详细的分类。
总结为：测量控制点、水系及附属设施、居民地及设施、交通及附属设施、管线及附属设施、境界、地貌、植被与土质、注记九大类。
在这九类下又详细地进行了分类。
1.3 数据分层管理
对数据进行分层，将属于相同类型的数据归放在同一层，依层的管理方式管理数据。
每一层只表示属于同一类的数据，包括此类下的小类、一级类、二级类等。
这样在查找数据时可
以先查找数据所在的层，在层中再利用数据属性快速地将其选择出来。
数据分层管理可以满足各部门不同的要求，应用范围广、数据使用灵活，同时可保证资料的安全。
2. IKO N O S 遥感影像技术
随着信息技术的发展，国家基础地理信息数据的更新质量要求不断提升，应用 IK O N O S 遥感影像技术，可实现 1：2000城市大比例地形图数据的更新。
IK O N O S 遥感影像分辨率较高，在 EN V I、A reM ap、Photoshop 等数据处理软件的加工下，经过影像预处理、影像融合、纠正、镶嵌、匀色、分幅、剪裁等多道工序，可得到处理后的遥感影像图，将之与数字线划图进行叠加，可明确现有地物要素信息的变化，再利用 A reG IS 等编辑工具对原有地形图进行改正，将建筑物、道路、植被等变化的地物要素信息更新上去。
IK O N O S 遥感影像技术，具有高分辨率的影响，能够在短时间内实现大比例地形图数据的更新，具有操作简便、经济可行、作业效率高的优点。
3.机载 LiD A R 技术
机载 LiD A R 技术是目前数字化城市建设中大比例尺地形图数据更新入库技术体系中的佼佼者，主要应用了我国自主研发的 ERS2008机载激光测量软件，能够实现 1：5000 地形图的数据更新。
在获取相关数据后，该软件系统能够按照预设程序对云数据、影像图进行格式转换，进行数据的叠加，从而依次实现骨架地物（例如道路、河流）、居民地、地势地物要素、高程点等地物的绘制，对现有城市地形图进行更新。
在数据获取过程中，一般需要先根据城市的图幅分布建立各地的影像立体模型，再按照先后顺序对各类地物要素进行采集，获取地物原始信息，可采用先内业后外业的综合方式进行作业，经过数据处理、模型制造、坐标转换等多个步奏，才能够完成数据更新。
4.地面 LiD A R 技术
地面 LiD A R 技术其其实是在三维数据模型或数字高程模型建立过程中联合使用的一项技术，一般不会单独应用，其技术程序与机载LiD A R 技术相类似但更为简单，根据点云分类，分析图形情况，再利用人机交互程序，即可获取特征点线信息，绘制地形图。
相对来说，这一技术科覆盖的空间范围较小，适用于 1：500 比例尺地形图的数据更新，操作流程复杂，工作效率较低，因此常作为三维数据模型建立的副产品存在。
而机载LiD A R 技术覆盖的空间范围则广阔的多，虽然更新成本也比较高，但是其技术更为先进，成果显著。
5.竣工测量法
竣工测量法主要用于检测城市规划建设成果，其技术执行标准参照于《城市建设工程竣工测量成果更新地形图数据技术规程》（CH /T 9025-2014），前后历经测量数据筛选、数据处理（包括数学基础转换、数据结构统一等工序）、制图、数据及地物更新、地物要素符号化编辑以及地形图修饰等多道程序。
在大比例地形图数据库更新的最后，还需要对数据质量进行检测，以确保竣工测量成果、D LG 等的质量。
竣工测量法适用于局部城市地形图的更新，操作简便，工作效率高，测绘条件易达，数据库更新成本相对较低，因此被广泛应用于城市规划建设过程中。
6.地图缩编法
地图缩编法的技术基础为地图综合缩编软件，主要有地图综合规则库、制图综合算子库、地图综合实施三个构件组成。
地图缩编法充分利用了计算机技术以及信息处理技术，三个组成系统依次负责信息的收集识别、整合分析以及制图，并且将实施系列的比例尺地形图转化为相邻较小比例尺的地形图，这样既能保证地图缩编的精准度，而且使得各个环节的工作难度降，低有效提高了工作效率。
地图缩编法适用于 1：2000 甚至更小比例尺地形图的数据更新，其成果形式为 D LG，工作效率高，更新成本低，但是前提条件是必须具备相同测绘区域内的大比例尺地形图。
7.地形图修补测方法
在传统的国家地理信息数据库更新过程中，常用的技术手段为地形图修补测方法，其主要作业形式为外业测绘，实地采集地形图数据库中测绘目标区域的地物信息，进而对数据库信息进行修正，更改地物坐标信息或者地物要素种类。
地形图修补测方法可适用于 1：500至 1：2000 比例尺地形图数据的更新，在测绘区域同时条件好的情况下，可以获得较为准确的地标信息，对数据库中的信息进行修正，操作简单，更新成本低，但是工作效率较低，因此常被作为是各类先进的大比例尺地形图数据库更新技术的数据质量检测手段，就比如说机载 LiD A R 技术应用成果得出后，还需要选择目标区域内的一些监测点，进行实地调研获取测绘信息，与地形图信息对比，是否存在过大
的误差甚至偏差，以检验数据库更新成果。
结语
在大数据时代背景下，数据库的建立，正是一种将海量数据信息转化为高价资产的有效
手段，但随着社会的发展，数据存储量会不断增加，数据信息会不断更新。
以城市建设规划来说，随着时间的额推移，城市面貌发生了翻天覆地的变化，掌握城市的基础地理信息，对于城市乃至国家长期发展展露的制定，具有指导性意义。
国土资源管理是一项进行性、动态性的项目，大比例尺地形图数据更新入库技术，对目标区域内的测绘信息进行更新，以确保基础地理信息的及时性、全面性、真实性，为测绘信息价值的发挥提供保障。
参考文献：
[1]赵嵘 . 地形图数据库更新方式关键技术探讨——以深圳市地形图数据入库方式为例 [J]. 科技创新与应用，2016，15：85.
[2]郑洁，薛东剑，李婉秋，谢啸宇.大比例尺地形图数据更新[J].科技创新与应用，2016，26：55-56.
[3]向红梅，谭立力，曾光清 . 基础地理空间数据库增量更新与动态管理方法 [J]. 测绘科学，2016，11：189-193.。
