1.声波时差曲线：在泥砂岩剖面上，砂岩显示低时差，其数值随孔隙度的不同而不同；泥岩一般为高时差，其数值随压实程度的不同而变化；页岩的时差介于泥岩和砂岩之间；砾岩的时差一般都较低，并且越致密声波时差值越低．在碳酸盐剖面上，致密石灰岩和白云岩声波时差最低，如含有泥质时，声波时差增高，若有孔隙和裂缝，声波时差明显增大，甚至出现周波跳跃．石膏岩盐剖面，渗透性砂岩最高？，泥岩（含钙质、石膏多）与致密砂岩相近，泥质含量高时增大，岩盐扩径（井直径）严重，周波跳跃？气体比油水的时差要大的多，岩性一定时候，含气层段出现周波跳跃。

2.自然Gamma曲线：在泥砂岩剖面上，纯砂岩在自然Gamma曲线上显最底值，泥岩显最高值，粉砂岩和泥质砂岩介于二者之间，并随着岩层中泥质含量增加曲线幅度增加；在碳酸盐剖面上，泥岩和页岩显最高值，纯的石灰岩、白云岩有最低值，而泥灰岩、泥质石灰岩、泥质白云岩自然Gamma测井曲线值介于二者之间，并随泥质含量增加幅值增大．3.微电极测井曲线中砂岩异常幅度差大于粉沙岩异常幅度差．4.泥岩在密度测井曲线上值较高而煤层密度测井值在剖面上看很低5.在淡水泥浆的沙泥岩剖面井中，自然电位测井曲线以大断泥岩层部分的自然电位曲线为基线，此时出现负异常的井段都可认为是渗透性岩层。

在含有泥质的砂岩中由于泥质对溶液产生吸附电动势使总电动势降低。

所以纯砂岩的自然电位异常幅度要比泥质岩石的异常幅度大，而且随着砂岩中泥质含量的增加，自然电位异常幅度会随之减小自然电位与自然伽马对砂岩泥岩都很敏感，但是自然电位容易受到流体性质、岩层厚度的影响，含油气或者薄层时，幅度很低。

粉砂和泥的比值大于1:2,幅度趋于0.自然伽马虽然也受到层厚影响，层厚小于0.8米时才开始显现影响。

以上为一般情况（正常压实），如果欠压实，情况相反，砂岩出现高时差，如渤海湾明化镇组所以具体地区具体问题具体分析（要根据岩心资料建立具体解释模型）6.感应测井为了获取井下地层的原始含油饱和度资料，用油基钻井液钻井;为了不破坏井下地层的渗透率，有时采用空气钻井；这时井中没有导电介质，不能传导电流，为了解决这个问题，发明了感应测井。

测井曲线基本原理及其应用测井曲线基本原理及其应用一．国产测井系列1、标准测井曲线2．5m底部梯度视电阻率曲线。

地层对比，划分储集层，基本反映地层真电组率。

恢复地层剖面。

自然电位（SP）曲线。

地层对比，了解地层的物性，了解储集层的泥质含量。

2、组合测井曲线（横向测井）含油气层（目的层）井段的详细测井项目。

双侧向测井（三侧向测井）曲线。

深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。

0．5m电位曲线。

测量地层的侵入带电阻率。

0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。

补偿声波测井曲线。

测量声波在地层中的传输速度。

测时是声波时差曲线（AC）自然电位（SP）曲线。

井径曲线（CALP）。

测量实际井眼的井径值。

微电极测井曲线。

微梯度（RML），微电位（RMN），了解地层的渗透性。

感应测井曲线。

由深双侧向曲线计算平滑画出。

[L/RD]*1000=COND。

地层对比用。

3、套管井测井曲线自然伽玛测井曲线（GR）。

划分储集层，了解泥质含量，划分岩性。

中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。

校正套管节箍的深度。

套管节箍曲线。

确定射孔的深度。

固井质量检查（声波幅度测井曲线）二、3700测井系列1、组合测井双侧向测井曲线。

深双侧向测井曲线，反映地层的真电阻率（RD）。

浅双侧向测井曲线，反映侵入带电阻率（RS）。

微侧向测井曲线。

反映冲洗带电阻率（RX0）。

补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。

反映地层的致密程度。

补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。

补偿中子测井曲线（CN）。

测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%）自然电位曲线（SP）自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。

划分岩性，反映泥质含量多少。

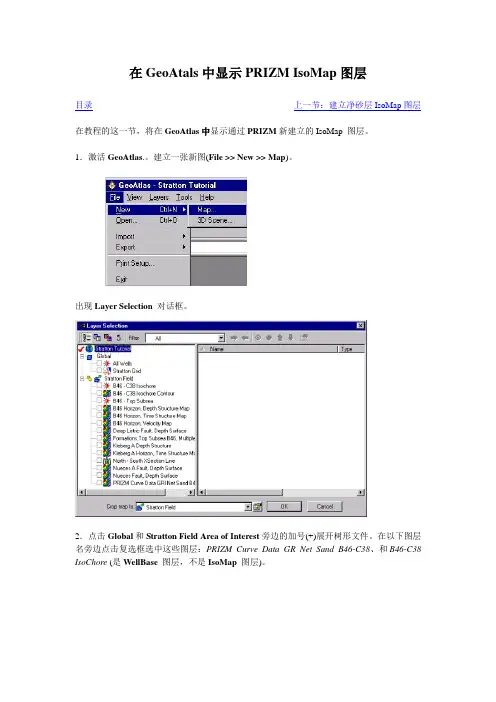

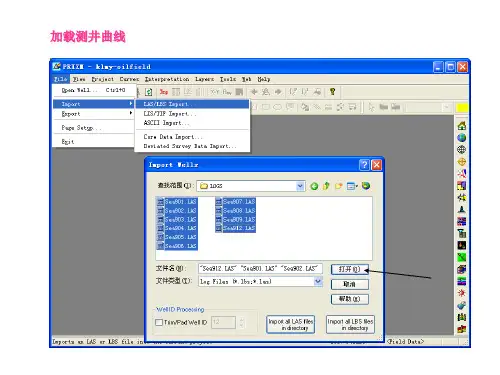

在GeoAtals中显示PRIZM IsoMap图层
目录上一节：建立净砂层IsoMap图层在教程的这一节，将在GeoAtlas中显示通过PRIZM新建立的IsoMap 图层。

1．激活GeoAtlas.。

建立一张新图(File >> New >> Map)。

出现Layer Selection 对话框。

2．点击Global和Stratton Field Area of Interest旁边的加号(+)展开树形文件。

在以下图层名旁边点击复选框选中这些图层：PRIZM Curve Data GR Net Sand B46-C38、和B46-C38 IsoChore (是WellBase图层，不是IsoMap图层)。

3．点击OK。

显示出在B46 和C38层之间划分的净砂层标志的等值线图。

由于等值线值不是通过伽马曲线值计算的，从严格的意义上将，它只是一个说明性指示层，
祝贺你!! 你已经学完了GEOGRAPHIX DISCOVERY教程!!
有许可证的GeoGraphix Discovery (GESXplorer, PRIZM, SeisVision)用户可以建立自己的工区，并输入自己的数据，然后按照教程描述的步骤进行解释了。

返回目录。

Discovery软件其实就是一个工作平台，也就是将传统的地质制图工作作成了一体化的平台，如果你是初学者，那么，你可以多跑软件流程，同时，结合你具体的工区（project），来作练习。

如果你有较长的工作时间（油田研究院或者采油厂地质研究所），那么，在你加载完基本数据后，你就可以作很多基础的工作了。

比如，砂体厚度（储层）平面图，地层厚度、物性（孔隙度，渗透率）等等，这样会比传统的工作方法（手工）效率高很多。

关于具体的工作流程，Discovery软件中在建立工区时有个Workflow,Discovery 软件包括地震解释（SV）、测井解释（Prizm）、平面图（Goatlas）剖面图（Xsection），简单的叠后处理（Pstax），正演（GMAPlus），以及坐标系统，井数据库等等模块，但确实没有反演（Inversion）模块。

1、可是现在我的断层文件中只有Inline,Crossline，Faultname,time四列，没有X,Y坐标信息，还能加入马？我看你给的头文件中也没有提到Inline,Crossline。

其他的比如解释者等信息可以不加马？SV中加载断层文件确实比较复杂，在SV中加载断层文件（Fault Trace）必须要有X Y 坐标，反而没有InLine和CRLIne却是可以的。

这与一般的地震解释和反演软件有所区别。

也可以说是SV的一个缺点。

解决只有InLine和CrLine而没有X，Y的断层文件（Fault Trace）的办法有两个：（1）重新让解释人员给你输出，呵呵，这个办法最简单了：）（2）自己转换线道号为XY坐标，自己或者照别人编一个就行了，实在不会的话，在Excell里也可以转化的，转换的办法就是简单的集合运算，呵呵，我就不详细解释了：）提示：最好的办法还是按照我上次说的用默认格式输入，要不，你的断层（Fault segment）可能会出现混乱！2、层位和断层ＡＳＣ码文件格式是：断层：fycWX1002 262 650 2062 7 1层位； 363（Inline） 415（Crossline） 1992(Time）断层和层位都没有X,Y坐标在Seisvision－》Horizon—》Horizon import中需要设置那些参数才能导入层位和断层。

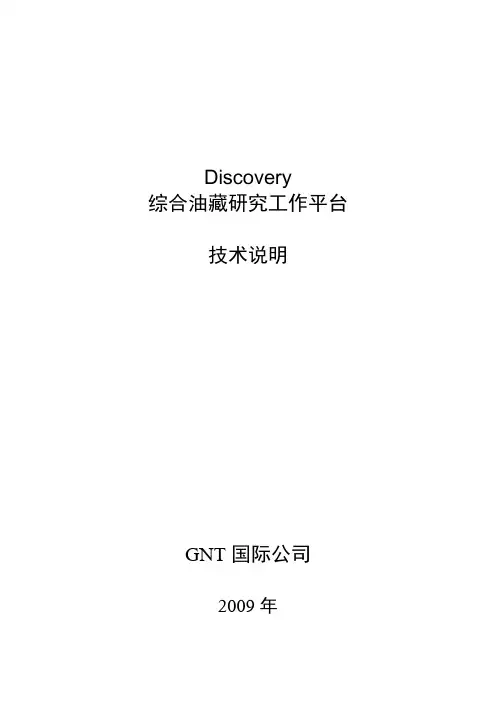

Discovery综合油藏研究工作平台技术说明GNT国际公司2009年目录1 概况.................................................................................................... - 1 -2 软件模块及功能说明 ....................................................................... -3 -2.1 Discovery软件模块清单.......................................................... - 3 -2.2 Discovery软件模块详细功能说明.......................................... - 4 -3 软件运行环境及硬件配置要求 ..................................................... - 12 -4 软件的许可证管理 ......................................................................... - 13 -1 概况GNT国际公司在中国石油工业推广的Landmark Discovery软件，是由美国Landmark公司在Windows环境下开发的微机版综合油藏地质研究产品，现已广泛应用于中国各大石油公司。

针对不同的地质情况，Discovery能够提供一整套有效的解决方案，把地质研究、地震解释、测井分析、开发生产动态管理集成到一个完整的解释系统中，形成微机版一体化油藏描述平台，进而完成各类勘探开发项目研究工作。

Discovery自1999年发布以来，其技术得到了不断的发展和完善。

目前最新版本为5000.0.0.0，其主要新功能有：●Discovery on OpenWorks和OpenWorks 5000无缝连接。

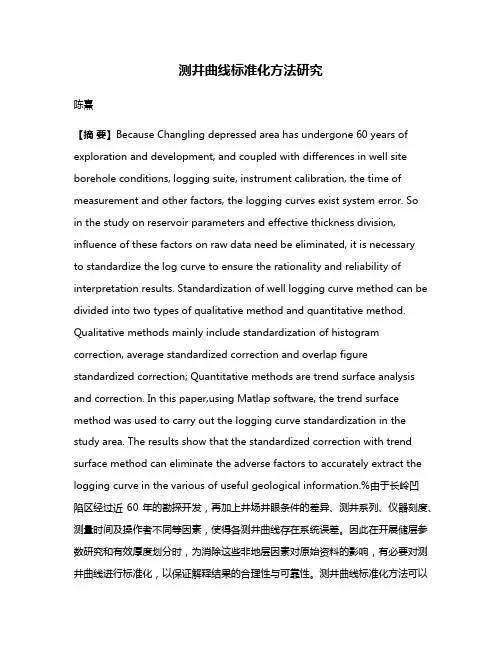

测井曲线标准化方法研究陈熹【摘要】Because Changling depressed area has undergone 60 years of exploration and development, and coupled with differences in well site borehole conditions, logging suite, instrument calibration, the time of measurement and other factors, the logging curves exist system error. Soin the study on reservoir parameters and effective thickness division, influence of these factors on raw data need be eliminated, it is necessaryto standardize the log curve to ensure the rationality and reliability of interpretation results. Standardization of well logging curve method can be divided into two types of qualitative method and quantitative method. Qualitative methods mainly include standardization of histogram correction, average standardized correction and overlap figure standardized correction; Quantitative methods are trend surface analysis and correction. In this paper,using Matlap software, the trend surface method was used to carry out the logging curve standardization in the study area. The results show that the standardized correction with trend surface method can eliminate the adverse factors to accurately extract the logging curve in the various of useful geological information.%由于长岭凹陷区经过近60年的勘探开发，再加上井场井眼条件的差异、测井系列、仪器刻度、测量时间及操作者不同等因素，使得各测井曲线存在系统误差。

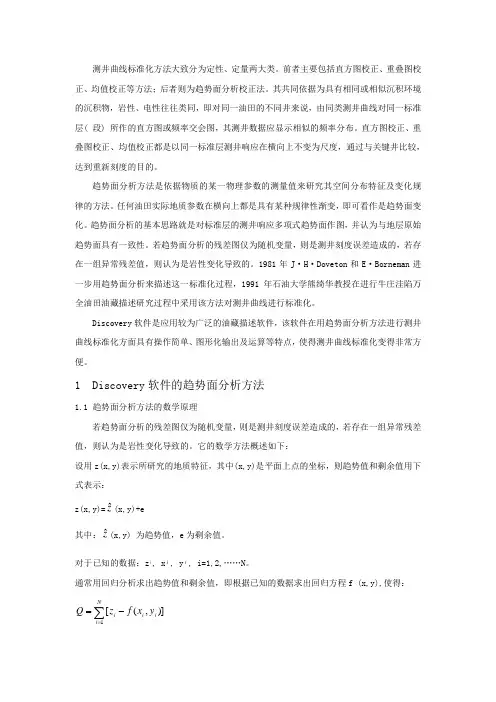

测井曲线标准化方法大致分为定性、定量两大类。

前者主要包括直方图校正、重叠图校正、均值校正等方法；后者则为趋势面分析校正法。

其共同依据为具有相同或相似沉积环境的沉积物，岩性、电性往往类同，即对同一油田的不同井来说，由同类测井曲线对同一标准层( 段) 所作的直方图或频率交会图，其测井数据应显示相似的频率分布。

直方图校正、重叠图校正、均值校正都是以同一标准层测井响应在横向上不变为尺度，通过与关键井比较，达到重新刻度的目的。

趋势面分析方法是依据物质的某一物理参数的测量值来研究其空间分布特征及变化规律的方法。

任何油田实际地质参数在横向上都是具有某种规律性渐变，即可看作是趋势面变化。

趋势面分析的基本思路就是对标准层的测井响应多项式趋势面作图，并认为与地层原始趋势面具有一致性。

若趋势面分析的残差图仅为随机变量，则是测井刻度误差造成的，若存在一组异常残差值，则认为是岩性变化导致的。

1981年J·H·Doveton 和E·Borneman 进一步用趋势面分析来描述这一标准化过程，1991年石油大学熊绮华教授在进行牛庄洼陷万全油田油藏描述研究过程中采用该方法对测井曲线进行标准化。

Discovery 软件是应用较为广泛的油藏描述软件，该软件在用趋势面分析方法进行测井曲线标准化方面具有操作简单、图形化输出及运算等特点，使得测井曲线标准化变得非常方便。

1 Discovery 软件的趋势面分析方法1.1 趋势面分析方法的数学原理若趋势面分析的残差图仅为随机变量，则是测井刻度误差造成的，若存在一组异常残差值，则认为是岩性变化导致的。

它的数学方法概述如下：设用z(x,y)表示所研究的地质特征，其中(x,y)是平面上点的坐标，则趋势值和剩余值用下式表示：z(x,y)=zˆ(x,y)+e 其中：zˆ(x,y) 为趋势值，e 为剩余值。

对于已知的数据：z i , x i , y i , i=1,2,……N 。

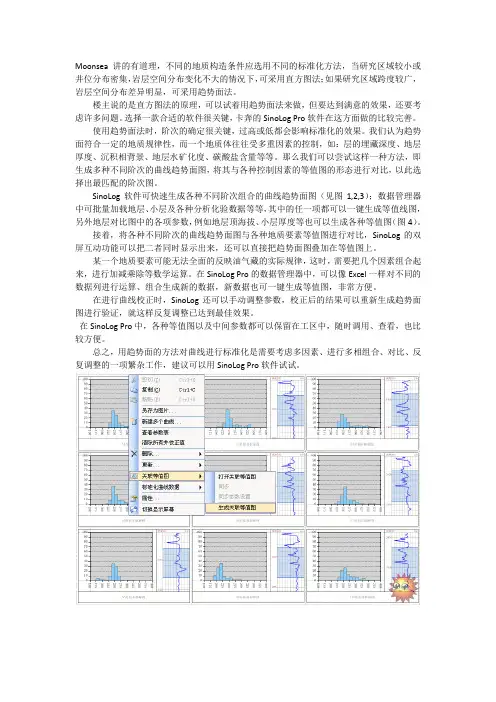

Moonsea讲的有道理，不同的地质构造条件应选用不同的标准化方法，当研究区域较小或井位分布密集，岩层空间分布变化不大的情况下，可采用直方图法；如果研究区域跨度较广，岩层空间分布差异明显，可采用趋势面法。

楼主说的是直方图法的原理，可以试着用趋势面法来做，但要达到满意的效果，还要考虑许多问题。

选择一款合适的软件很关键，卡奔的SinoLog Pro软件在这方面做的比较完善。

使用趋势面法时，阶次的确定很关键，过高或低都会影响标准化的效果。

我们认为趋势面符合一定的地质规律性，而一个地质体往往受多重因素的控制，如：层的埋藏深度、地层厚度、沉积相背景、地层水矿化度、碳酸盐含量等等。

那么我们可以尝试这样一种方法，即生成多种不同阶次的曲线趋势面图，将其与各种控制因素的等值图的形态进行对比，以此选择出最匹配的阶次图。

SinoLog软件可快速生成各种不同阶次组合的曲线趋势面图（见图1,2,3）；数据管理器中可批量加载地层、小层及各种分析化验数据等等，其中的任一项都可以一键生成等值线图，另外地层对比图中的各项参数，例如地层顶海拔、小层厚度等也可以生成各种等值图（图4）。

接着，将各种不同阶次的曲线趋势面图与各种地质要素等值图进行对比，SinoLog的双屏互动功能可以把二者同时显示出来，还可以直接把趋势面图叠加在等值图上。

某一个地质要素可能无法全面的反映油气藏的实际规律，这时，需要把几个因素组合起来，进行加减乘除等数学运算。

在SinoLog Pro的数据管理器中，可以像Excel一样对不同的数据列进行运算、组合生成新的数据，新数据也可一键生成等值图，非常方便。

在进行曲线校正时，SinoLog还可以手动调整参数，校正后的结果可以重新生成趋势面图进行验证，就这样反复调整已达到最佳效果。

在SinoLog Pro中，各种等值图以及中间参数都可以保留在工区中，随时调用、查看，也比较方便。

总之，用趋势面的方法对曲线进行标准化是需要考虑多因素、进行多相组合、对比、反复调整的一项繁杂工作，建议可以用SinoLog Pro软件试试。

测井原理及各种曲线的应用一、SP曲线和GR曲线测井基本原理用淡水泥浆钻井时，由于地层水矿化度小于泥浆滤液矿化度而在砂岩段形成扩散电位——在井眼内砂岩段靠近井壁的地方负电荷富集，地层内砂岩段靠近井壁的地方正电荷富集，导致砂层段井眼泥浆的电势低于砂层电势，正象一个平行于地层且正极指向地层的“电池”（第一个）。

在泥岩段，因为泥浆滤液与地层水之间存在矿化度差及选择性吸附作用形成吸附电位——在井眼内泥岩段靠近井壁的地方正电荷富集，地层中泥岩段负电荷富集，导致泥岩段井眼泥浆的电势高于地层电势，正象一个平行于地层且正极指向井眼的“电池”（第二个）。

又因为泥浆和地层各具导电性，正象两条导线把以上两个“电池”串联了起来而形成回路，这样在地层中电流从砂岩段（第一个电池正极）流向泥岩段（第二个电池负极）；在井眼中电流从泥岩段（第二个电池正极）流向砂岩段（第一个电池负极）。

在此回路中，地层也充当电阻的作用，总电动势等于扩散电动势和吸附电动势之和。

用M电极在井眼中测的自然电流在泥浆中产生的电位降即得自然电位曲线。

其值在正常情况下与对应地层中泥质含量关系密切，砂岩中泥质含量增加，则电位降下降，异常幅度减小；砂岩中泥质含量下降，则电位降上升，异常幅度增大。

另外，当泥浆柱与地层流体间存在压力差时发生过滤作用形成过滤电动势——动电学电位。

沉积岩的放射形取决于岩石中放射性元素的含量，放射性元素的含量主要取决于粘土和泥质的含量，粘土和泥质含量越高放射性越强。

GR曲线主要测量地层的放射性。

1、曲线幅度反映沉积时水动力能量的强弱；2、曲线形态反映物源供给的变化和沉积时水动力条件的变化；3、顶、底部形态的变化反映沉积初、末期水动力能量和物源供给的变化速度；4、曲线的光滑程度水动力对沉积物改造所持续时间的长短；5、曲线的齿中线组合方式反映沉积物加积特点；6、曲线包络形态反映在大层段内垂向层序特征和多层砂在沉积过程中能量的变化。

影响自然电位曲线异常幅度的因素：（1）岩性、地层水与泥浆含盐度比值的影响。

石油地质与工程2021年11月PETROLEUM GEOLOGY AND ENGINEERING 第35卷第6期文章编号：1673–8217（2021）06–0052–04渤海S油田聚合物驱注采特征分析郑金定1，敖文君2，黎慧1，阚亮2，季闻2，孔丽萍2（1．中海石油(中国)有限公司天津分公司，天津300459；2．中海油能源发展股份有限公司工程技术分公司，天津300452）摘要：针对海上聚合物驱油藏非均质性强，注入突进严重等问题，利用室内物理模拟实验方法，研究了聚合物驱时注聚时机、注聚浓度及注入速度等参数对非均质油藏驱油效果的影响。

结果表明，转注聚时机越早，采收率越高，注聚时机越早，油井高产期越早，同时油井见水更晚，使得低含水以及无水的稳定产油期得到有效延长；与空白水驱相比，聚合物浓度为1 000，1 750，2 500 mg/L时，其最终采收率分别提高10.56%、17.38%、20.46%；聚合物注入速度越快，含水率下降的时机越早，聚合物驱见效时机越早；注入速度越低，最终采收率越高，当注入速度分别为0.3，0.6，1.0 mL/min时，其最终采收率分别为55.75%、54.82%、52.50%。

关键词：海上S油田；物理模拟；非均质性；聚合物驱；注入参数；最终采收率中图分类号：TE357．431 文献标识码：AInjection-production characteristics of polymer flooding in Bohai S oilfieldZHENG Jinding1, AO Wenjun2, LI Hui1, KAN Liang2, JI Wen2, KONG Liping2(1. Tianjin Company, CNOOC (China) Co., Ltd., Tianjin 300459, China; 2. Engineering Technology Company of CNOOCEnergy Development Co., Ltd., Tianjin 300452, China)Abstract: Aiming at the problems of large heterogeneity and serious injection breakthrough in offshore polymer flooding reservoir, the effects of parameters such as polymer injection timing, polymer injection concentration and injection speed on oil displacement effect of heterogeneous reservoir during polymer flooding are studied by using indoor physical simulation experiment method. The results show the earlier the time of polymer injection, the higher the recovery, the earlier the time of polymer injection, the earlier the high production period of the oil well, and the later the water breakthrough of the oil well, which effectively prolongs the stable oil production period with low water cut and no water. Compared with blank water flooding, when the polymer concentration is 1 000, 1 750 and 2 500 mg/L, the final recovery increases by 10.56%, 17.38% and 20.46% respectively. The faster the polymer injection speed is, the earlier the water cut decreases, the earlier the polymer flooding takes effect; the lower the injection speed is, and the higher the final recovery is. When the injection speed is 0.3, 0.6 and 1.0 mL/min respectively, the final recovery is 55.75%, 54.82% and 52.50% respectively.Key words: offshore S oilfield; physical simulation; heterogeneity; polymer flooding; injection parameters; final recovery聚合物驱提高采收率技术在渤海油田得到了广泛的应用，并取得了较好的驱油效果。

测井曲线形态探讨测井曲线形态探讨1、曲线幅度高幅度：反映海湖岸的滩、坝砂岩体，由于波浪的作用淘冼、冲刷干净泥质含量少，改造彻底、分选好，中━细砂岩渗透性好，故高幅度。

中幅度：反映河道砂岩，水流冲刷强、物源丰富，分选差。

低幅度：反映河漫滩相，水流冲刷弱沉积物以细粒为主故以低幅度为主。

2、曲线形态钟形：下粗上细，反映水流能量逐渐减弱，物源供应的不断减少。

其代表相是蛇曲河点砂坝。

曲线反映底为冲刷面，上面为河道砾石堆积，再上为河道砂，最上是河道侧向迁移后形成的堤岸砂，漫滩泥，沉积序列为河道的正粒序结构特征。

漏斗形：下细上粗反映向上水流能量加强，分选逐渐变好。

代表相为海相滩坝砂岩体；另外反映了前积砂体的粒序结构，代表河口部位(包括水下河道河口部位)的沉积特征。

为反粒序结构箱形：反映沉积过程中物源丰富和水动力条件稳定，一种类型是正粒序特征，下部粒粗而上部分选好，因此幅度变化不大，它的代表相为支流河道砂。

另外风成砂丘，也可成为这种形态，因而上下颗粒均匀。

齿形：a正粒序特征的正向齿形海进式(后积式)b反粒序特征的反向齿形海退式(前积式)海进式：地壳下降、海岸后退(向陆一方)细粒沉积物盖在粗粒沉积物之上，为上细下粗的后积式。

海退式：地壳上升，海水后退，粗粒沉积向远海方向移动、粗粒沉积物盖在细粒沉积之上，为下细上粗的前积式。

3、接触关系底部突变式：一般反映上下层之间存在冲刷面，如河道砂岩，由河道下切造成。

顶部突变式：三角洲相的河道砂坝，高出水面变为三角洲平原沼泽相，代表物源供应突然中断如废弃的河道，下部是旧河道上部是河漫滩。

底部渐变式：反映砂体的堆积特点，一般为水下河道冲刷能力差，冲刷面下部有砂，岸外砂坝。

顶部渐变式：为均匀的能量减退过程，河道侧向迁移。

4、曲线的光滑程度：属于曲线形态的次一级变化，取决于水动力能量对沉积物改造持续时间的长短，即反映了物源的丰富程，也反映了水动力能量强弱。

光滑曲体：物源丰富，水动力强淘洗充分，分选好的均质沉积如砂坝、滩坝。

一、介绍测井曲线的用途电测内容探测对象曲线特征主要用途影响因素使用条件梯度电极系测井视电阻率⒈底部梯度在高阻层上底部有极大值顶部有极小值⒉顶部梯度在高阻层上顶部有极大值底部有极小值⒈确定地层的电阻率。

⒉确定岩性，根据地层电阻率。

⒊分层⒈本层屏蔽效应。

⒉高阻邻层屏蔽效应淡水泥浆油基泥浆咸水泥浆下过套管井不使用电位电极系测井视电阻率曲线以地层中心为对称，高阻层上有高值，低阻层上有低值，岩层界面位于曲线的半幅点上⒈确定地层电阻率。

⒉确定岩性根据地层电阻率高低⒊分层以半幅点影响较小淡水泥浆对于下过套管的井不使用微电极测井井壁内附近深浅两个不同部分的电阻率⒈高阻层上曲线有高值，低阻层上曲线有低值。

⒉渗透层上有幅度差，非渗透层上无幅度差。

⒊半幅点对应于岩层界面。

⒈确定岩层渗透性，其它条件一致的情况下，幅度差大，渗透性好，反之则小。

⒉特别用于分层。

⒊确定岩性，视电阻率大小，井壁发育情况。

⒈矿化度差，是指地层水矿化度泥浆滤液矿化度的不等。

同一砂层来讲矿化度大幅度差大。

⒉灰岩井段的幅度差虚假。

⒊有些灰质泥岩出现反常的负异常微梯度大于微电位。

⒈淡水泥浆。

⒉对于下过套管井不使用。

电测内容探测对象曲线特征主要用途影响因素使用条件自然电位直接测量地层水和钻井液中离子浓度的差异及各种岩性的泥质含量。

⒈地层水矿化度大于泥浆滤液矿化度时，渗透层上负异常。

⒉地层水矿化度小于泥浆滤液矿化度时，渗透层上正异常。

⒊在非渗透层上无异常。

⒋地层中心为对称曲线的半幅点对于岩层的界面。

⒈用于划分渗透层凡是有自然电位异常的通常都是渗透层。

⒉判断地层矿化度高低。

⒊分层（半幅点）大于4倍井径时半幅点小于4倍井径向曲线峰部移动。

⒈地层水矿化度与泥浆滤液矿化度有差时，渗透层上才有异常，地层水矿化度随井的不断加深而变化。

⒉含泥量对同一砂层来讲，随泥质含量的增加其异常幅度变小。

⒊工业迷散电流的影响。

⒈淡咸水泥浆都可以。

⒉下过套管的井不使用。

感应测井地层的电导率或地层的电阻率⒈以地层的中心为对称。
