钢栈桥验收方案

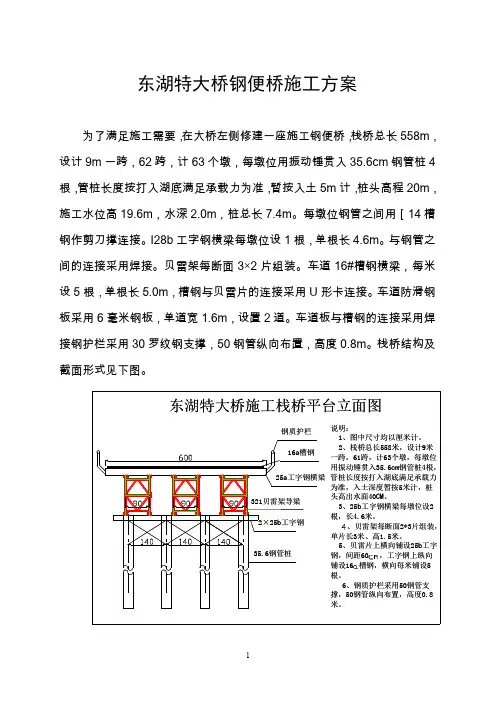

东湖特大桥钢便桥施工方案为了满足施工需要，在大桥左侧修建一座施工钢便桥，栈桥总长558m，设计9m一跨，62跨，计63个墩，每墩位用振动锤贯入35.6cm钢管桩4根，管桩长度按打入湖底满足承载力为准，暂按入土5m计，桩头高程20m，施工水位高19.6m，水深2.0m，桩总长7.4m。

每墩位钢管之间用［14槽钢作剪刀撑连接。

I28b工字钢横梁每墩位设1根，单根长4.6m。

与钢管之间的连接采用焊接。

贝雷架每断面3×2片组装。

车道16#槽钢横梁，每米设5根，单根长5.0m，槽钢与贝雷片的连接采用U形卡连接。

车道防滑钢板采用6毫米钢板，单道宽1.6m，设置2道。

车道板与槽钢的连接采用焊接钢护栏采用30罗纹钢支撑，50钢管纵向布置，高度0.8m。

栈桥结构及截面形式见下图。

1．栈桥检算1．1 荷载确定恒载桥面板：0.006×1.6×2×7.85=0.15t/m321贝雷桁梁：0.3×6/3=0.6t/m槽钢：5×5×19.75=0.5t/m护拦、风水电等按0.1t/m计∑=1.35t/m集中荷载考虑到施工后期栈桥需运载提篮拱拱肋，设计荷集中载50t。

1.2 荷载检算1.2.1 桥面槽钢检算（［16b横截面积A=25.15cm2，重量19.75kg/m，截面抵抗矩W=17.6cm3，截面惯性矩I=83.4cm4］50t荷载分布到6对车轮胎上，每对车轮胎对桥面压力8.3t。

车轮沿车道板走，槽钢的跨度按贝雷片间距0.7m计，槽钢的间距20cm且由车道板连接，按3根槽钢同时受力，1根槽钢的受力2.77t，按均布荷载计算，每根槽钢跨中最大弯矩：M=ql2/8=2.12×104×0.92/8=2423N.mσ=M/W=2423/（17.6×10-6）=138Mpa＜145 Mpa剪力：τ=N/A=2.77×104/（25.15×10-4）=11Mpa＜85 Mpa挠度f=5ql4/384EI=0.7mm＜L/600=1.2mm1.2.2 贝雷梁受力检算321贝雷梁参数：尺寸：1.5×3.0m自重：0.3t允许弯矩：39.4t.m允许剪力：12.26tW（cm3）：3578.5I（cm4）：250497.2按多跨简支梁考虑，最不利位置检算：最大弯矩：M=Pl/4+ql2/8=50×9/4+1.35×92/8=126.2t.m＜39.4×6=236.4t.m 最大剪力：τ=P+ql/2=50+6.1=56.1t＜12.26×6=73.56t跨中最大截面应力σ=M /（6×W）= 126.2×104N.m/（6×3578.5×10-6m3）=58.8Mpa<〔σw〕＝145 Mpa挠度检算由施工荷载引起的结构变形挠度f max=5ql4/384EI+ Fl3/48EI=5×1.35×104×94/（384×2.1×1011×2.5×10-3×6）+50×104×93/（48×2.1×1011×2.5×10-3×6）=3.7×10-4m+2.4×10-3m=2.8mm<1/600=10mm1.2.3 工字钢检算I28b工字钢：A=60.97cm2，W=534.4cm3，I=7481cm4受力如下图：恒载：1.35*9=12.15t，活载50t，6片贝雷片平均分配，每一片对工字钢的压力P=（12.15+50）/6=10.4t，2跨都按简支梁计算：工字钢的最大弯矩：M=Pl/4=3.12t.m，最大剪力：P=5.2t最大应力：σ=M/W=3.12*104/534.4*10-6=58.4Mpa＜〔σw〕＝145 Mpa 最大剪应力τ=N/A=5.2×104/（60.97×10-4）=8.5Mpa＜〔τw〕＝85 Mpa1.2.4 桩承载力验算、每根桩的计算荷载：（50+1.35×9+0.22）/4=15.6t（I28b工字钢：47.86×4.6=0.22t）[P]＝1/2(UΣаi L iτi＋аAσR)P：单桩承载力U：桩周长l i：桩穿过各层土的厚度аi、а：分别为振动桩对τi、σR的影响系数（用震动棰施工：аi、а系数取1）τi：与l i对应的各土层与桩壁间的极限摩阻力，σR：桩间处土的极限承载力A：桩底横截面面积。

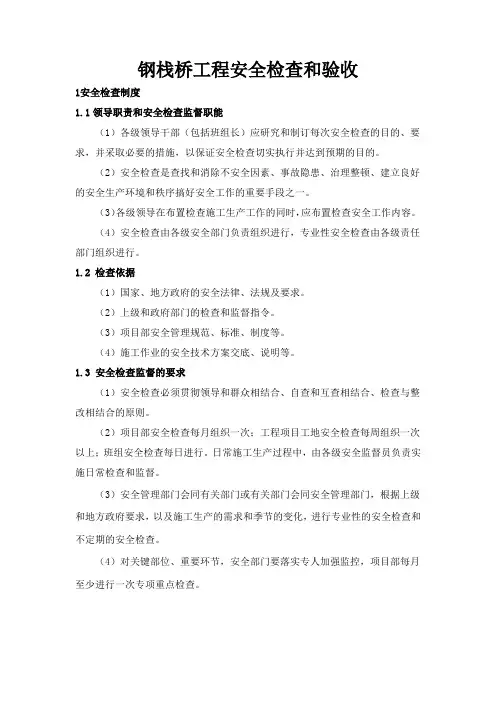

钢栈桥工程安全检查和验收1安全检查制度1.1领导职责和安全检查监督职能（1）各级领导干部（包括班组长）应研究和制订每次安全检查的目的、要求，并采取必要的措施，以保证安全检查切实执行并达到预期的目的。

（2）安全检查是查找和消除不安全因素、事故隐患、治理整顿、建立良好的安全生产环境和秩序搞好安全工作的重要手段之一。

（3）各级领导在布置检查施工生产工作的同时，应布置检查安全工作内容。

（4）安全检查由各级安全部门负责组织进行，专业性安全检查由各级责任部门组织进行。

1.2 检查依据（1）国家、地方政府的安全法律、法规及要求。

（2）上级和政府部门的检查和监督指令。

（3）项目部安全管理规范、标准、制度等。

（4）施工作业的安全技术方案交底、说明等。

1.3 安全检查监督的要求（1）安全检查必须贯彻领导和群众相结合、自查和互查相结合、检查与整改相结合的原则。

（2）项目部安全检查每月组织一次；工程项目工地安全检查每周组织一次以上；班组安全检查每日进行。

日常施工生产过程中，由各级安全监督员负责实施日常检查和监督。

（3）安全管理部门会同有关部门或有关部门会同安全管理部门，根据上级和地方政府要求，以及施工生产的需求和季节的变化，进行专业性的安全检查和不定期的安全检查。

（4）对关键部位、重要环节，安全部门要落实专人加强监控，项目部每月至少进行一次专项重点检查。

（5）在安全检查中发现不安全因素，必须做到“三定”（定整改措施、定整改责任人、定整改期限）并由各级安全管理人员列出明细，逐个消号。

需公司和其他单位帮助，可上报公司安全部门，协助解决。

（6）对查出问题构成事故隐患的，必须严格执行《事故隐患整改制度》。

2 安全检查的内容2.1检查的组织与管理（1）项目部负责按月或按季节性、节假日组织的检查，由各项目部安全管理部门协助项目经理组织成立检查组，对本单位的安全管理情况进行检查。

（2）在施工生产过程中的专职安全管理人员负责进行经常性的安全检查。

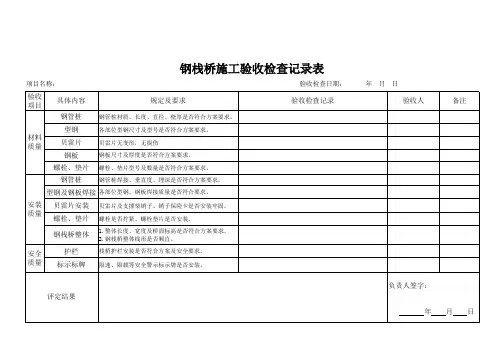

钢结构工程施工质量验收规
范是指对钢结构工程施工质量进行检查和验收的标准和要求。

下面是一些常见的钢结构工程施工质量验收规范的主要内容：
1. 钢结构材料的检查：包括对钢材的质量、规格、尺寸、化学成分、机械性能等进行检查，确保其符合设计要求。

2. 焊接质量的验收：检查焊缝的质量，包括焊接接头的形状、焊缝的尺寸和质量、焊缝的外观、焊接材料的质量等。

3. 钢结构的安装检查：对钢结构的安装质量进行检查，包括安装位置和高度的调整、连接件的安装和固定、焊接接头和螺栓连接的检查等。

4. 表面处理的验收：对钢结构的表面处理质量进行检查，包括除锈和防腐涂层的质量、划痕和划痕的防护等。

5. 灯具安装质量的检查：对钢结构中的灯具进行安装质量的验收，包括灯具的安装位置和角度、灯具的接线和固定等。

6. 钢结构的试验和检查：进行必要的试验和检查，例如载荷试验、振动测试、水密性测试等。

7. 文件和记录的验收：对相关文件和记录进行审查，确保施工质量的合格和记录的完整。

以上是一些常见的钢结构工程施工质量验收规范的主要内容，具体的验收规范会根据不同的工程和国家或地区的标准有所
差异。

在进行验收前，需要明确验收标准，制定验收方案，并由专业人员进行验收工作。

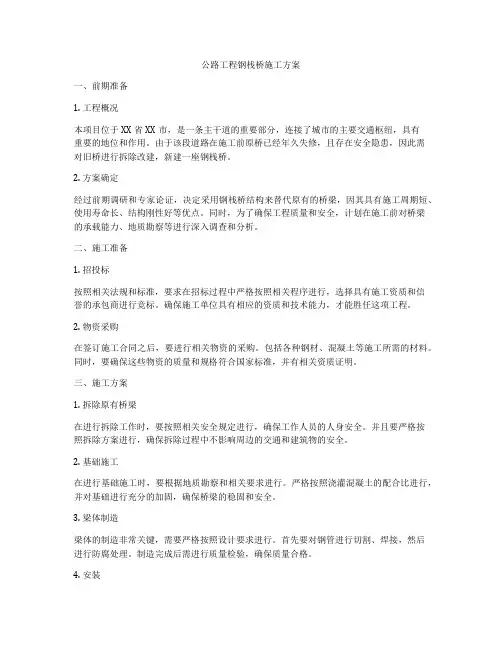

公路工程钢栈桥施工方案一、前期准备1. 工程概况本项目位于XX省XX市，是一条主干道的重要部分，连接了城市的主要交通枢纽，具有重要的地位和作用。

由于该段道路在施工前原桥已经年久失修，且存在安全隐患，因此需对旧桥进行拆除改建，新建一座钢栈桥。

2. 方案确定经过前期调研和专家论证，决定采用钢栈桥结构来替代原有的桥梁，因其具有施工周期短、使用寿命长、结构刚性好等优点。

同时，为了确保工程质量和安全，计划在施工前对桥梁的承载能力、地质勘察等进行深入调查和分析。

二、施工准备1. 招投标按照相关法规和标准，要求在招标过程中严格按照相关程序进行，选择具有施工资质和信誉的承包商进行竞标。

确保施工单位具有相应的资质和技术能力，才能胜任这项工程。

2. 物资采购在签订施工合同之后，要进行相关物资的采购。

包括各种钢材、混凝土等施工所需的材料。

同时，要确保这些物资的质量和规格符合国家标准，并有相关资质证明。

三、施工方案1. 拆除原有桥梁在进行拆除工作时，要按照相关安全规定进行，确保工作人员的人身安全。

并且要严格按照拆除方案进行，确保拆除过程中不影响周边的交通和建筑物的安全。

2. 基础施工在进行基础施工时，要根据地质勘察和相关要求进行。

严格按照浇灌混凝土的配合比进行，并对基础进行充分的加固，确保桥梁的稳固和安全。

3. 梁体制造梁体的制造非常关键，需要严格按照设计要求进行。

首先要对钢管进行切割、焊接，然后进行防腐处理。

制造完成后需进行质量检验，确保质量合格。

4. 安装在进行梁体的安装时，要根据相关程序和标准进行。

采用适当的设备和工艺，确保梁体安装的正确和稳固。

同时，在安装过程中要对梁体的质量进行检验，确保符合相关标准要求。

5. 焊接和防腐在梁体安装完成后，要对桥梁进行焊接和防腐处理。

根据相关标准进行焊接工作，确保焊接质量。

同时，对桥梁进行防腐处理，提高桥梁的使用寿命。

四、现场安全管理1. 安全教育在施工前，要对员工进行安全教育，让他们充分了解施工现场的安全要求和措施。

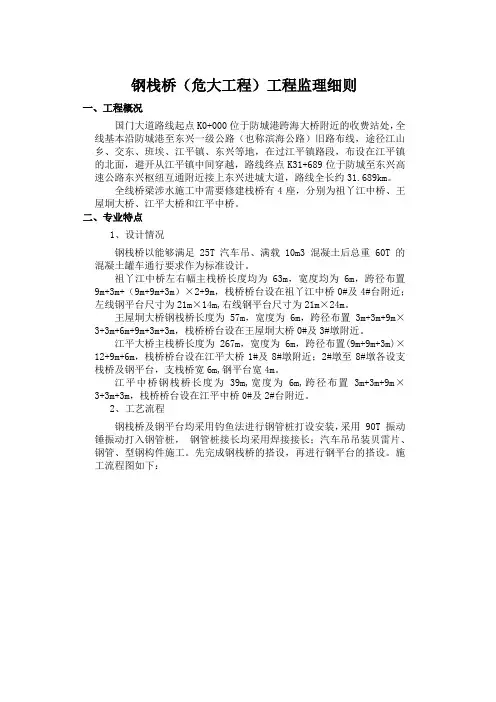

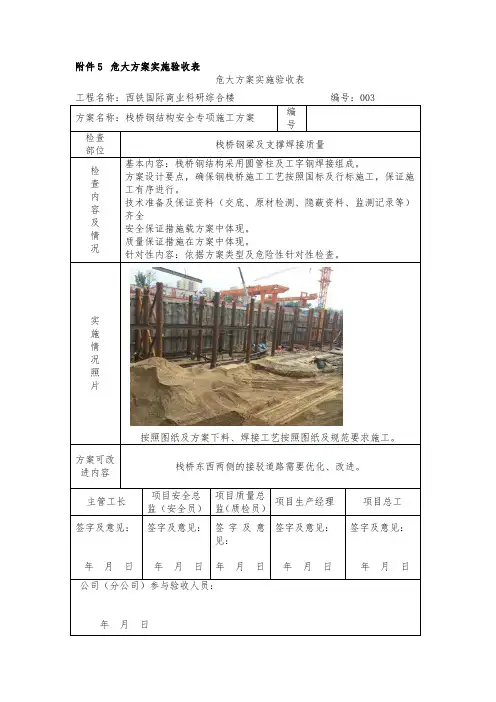

钢栈桥（危大工程）工程监理细则一、工程概况国门大道路线起点K0+000位于防城港跨海大桥附近的收费站处，全线基本沿防城港至东兴一级公路（也称滨海公路）旧路布线，途径江山乡、交东、班埃、江平镇、东兴等地，在过江平镇路段，布设在江平镇的北面，避开从江平镇中间穿越，路线终点K31+689位于防城至东兴高速公路东兴枢纽互通附近接上东兴进城大道，路线全长约31.689km。

全线桥梁涉水施工中需要修建栈桥有4座，分别为祖丫江中桥、王屋垌大桥、江平大桥和江平中桥。

二、专业特点1、设计情况钢栈桥以能够满足 25T 汽车吊、满载 10m3 混凝土后总重 60T 的混凝土罐车通行要求作为标准设计。

祖丫江中桥左右幅主栈桥长度均为 63m，宽度均为 6m，跨径布置9m+3m+（9m+9m+3m）×2+9m，栈桥桥台设在祖丫江中桥0#及4#台附近；左线钢平台尺寸为21m×14m,右线钢平台尺寸为21m×24m。

王屋垌大桥钢栈桥长度为 57m，宽度为 6m，跨径布置3m+3m+9m×3+3m+6m+9m+3m+3m，栈桥桥台设在王屋垌大桥0#及3#墩附近。

江平大桥主栈桥长度为 267m，宽度为 6m，跨径布置(9m+9m+3m)×12+9m+6m，栈桥桥台设在江平大桥1#及8#墩附近；2#墩至8#墩各设支栈桥及钢平台，支栈桥宽6m,钢平台宽4m。

江平中桥钢栈桥长度为39m,宽度为6m,跨径布置3m+3m+9m×3+3m+3m，栈桥桥台设在江平中桥0#及2#台附近。

2、工艺流程钢栈桥及钢平台均采用钓鱼法进行钢管桩打设安装，采用 90T 振动锤振动打入钢管桩，钢管桩接长均采用焊接接长；汽车吊吊装贝雷片、钢管、型钢构件施工。

先完成钢栈桥的搭设，再进行钢平台的搭设。

施工流程图如下：钢栈桥施工工艺流程图三、编制依据1、《中华人民共和国建筑法》2、《中华人民共和国安全生产法》3、《建设工程安全生产管理条例》（国务院令第393号）4、《建筑结构荷载规范》GB50009-20125、《市政工程施工安全检查标准》CJJ275-20186、《混凝土结构工程施工质量验收规范》GB50204-20157、《建筑地基工程施工质量验收标准》GB50202-20188、《危险性较大的分部分项工程安全管理规定》（住建部令[2018]37号）9、实施《危险性较大的分部分项工程安全管理规定》有关问题的通知（建办质[2018]31号）10、《广西壮族自治区住房和城乡建设厅贯彻<危险性较大的分部分项工程安全管理规定>实施细则》（桂建管[2015]63号）。

中国水电顾问集团西北勘测设计研究院
拉西瓦水电站安全监测工程项目部
拉西瓦建设工程监测文件
文号：XBYLXW(2201)-ZH-（2006）003

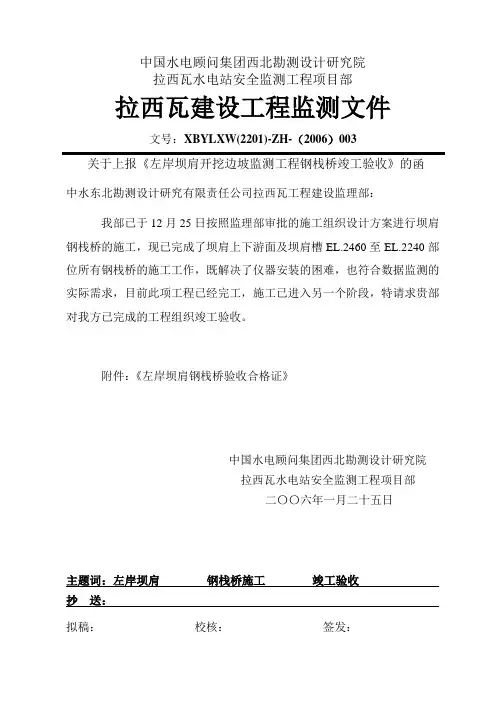

关于上报《左岸坝肩开挖边坡监测工程钢栈桥竣工验收》的函
