非晶、纳米晶软磁合金磁芯介绍1、讲授人：朱正吼,非晶、纳米晶软磁合金磁芯介绍,非晶及纳米晶软磁合金,牌号和基本成分铁基非晶合金铁镍基非晶合金铁基纳米晶合金非晶及纳米晶软磁合金磁芯非晶及纳米晶磁芯应用汇总销售---思索,,牌号和基本成分,,铁基非晶合金,组成：80%Fe、20%Si,B 类金属元素性能：1.高饱和磁感应强度〔1.54T〕；2.与硅钢片的损耗比较：磁导率、激磁电流和铁损等都优于硅钢片。
特殊是铁损低〔为取向硅钢片的1/3－1/5〕，代替硅钢做配电变压器可节能60－70％。
应用：广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯，适合于10kHz以2、下频率使用。
,,铁镍基非晶合金,组成：40%Ni、40%Fe及20%类金属元素性能：1.具有中等饱和磁感应强度〔0.8T〕、较高的初始磁导率和很高的最大磁导率以及高的机械强度和优良的韧性。
2.在中、低频率下具有低的铁损。
3.空气中热处理不发生氧化，经磁场退火后可得到很好的矩形回线。
应用：广泛用于漏电开关、精密电流互感器铁芯、磁屏蔽等。
,,铁基纳米晶合金,组成：铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金，经快速凝固工艺形成一种非晶态材料。
热处理后获得直径为10－20nm的微晶,弥散分布在非晶态的基体上，被称为微晶、纳米晶材料。
性能：具有优异3、的综合磁性能，高饱和磁感、高初始磁导率、低Hc，高磁感下的高频损耗低，电阻率比坡莫合金高。
经纵向或横向磁场处理，可得到高Br或低Br值。
是目前市场上综合性能最好的材料。
应用：广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电爱护开关、共模电感铁芯。
,,非晶及纳米晶软磁合金磁芯,磁放大器磁芯滤波电感磁芯高频大功率磁芯恒电感磁芯电流互感器磁芯实例1：磁芯在开关电源中使用实例2：非晶磁芯在LED灯具上应用,,磁放大器磁芯,什么是磁放大器性能特点应用范围计算机ATX电源和通讯开关电源,,性能特点,,应用范围4、,磁放大器能使开关电源得到精确的掌握，从而提高了其稳定性。
磁性器件中磁芯的选用及设计开关电源中使用的磁性器件较多，其中常用的软磁器件有：作为开关电源核心器件的主变压器(高频功率变压器)、共模扼流圈、高频磁放大器、滤波阻流圈、尖峰信号抑制器等。
不同的器件对材料的性能要求各不相同，如表所示为各种不同器件对磁性材料的性能要求。
(一)、高频功率变压器变压器铁芯的大小取决于输出功率和温升等。
变压器的设计公式如下：P=K*f*N*B*S*I×10-6T=hc*Pc+hW*PW其中，P为电功率;K为与波形有关的系数;f为频率;N为匝数;S为铁芯面积;B为工作磁感;I为电流;T为温升;Pc为铁损;PW为铜损;hc和hW为由实验确定的系数。
由以上公式可以看出：高的工作磁感B可以得到大的输出功率或减少体积重量。
但B值的增加受到材料的Bs值的限制。
而频率f可以提高几个数量级，从而有可能使体积重量显著减小。
而低的铁芯损耗可以降低温升，温升反过来又影响使用频率和工作磁感的选取。
一般来说，开关电源对材料的主要要求是：尽量低的高频损耗、足够高的饱和磁感、高的磁导率、足够高的居里温度和好的温度稳定性，有些用途要求较高的矩形比，对应力等不敏感、稳定性好，价格低。
单端式变压器因为铁芯工作在磁滞回线的第一象限，对材料磁性的要求有别于前述主变压器。
它实际上是一只单端脉冲变压器，因而要求具有大的B=Bm-Br，即磁感Bm和剩磁Br之差要大;同时要求高的脉冲磁导率。
特别是对于单端反激式开关主变压器，或称储能变压器，要考虑储能要求。
线圈储能的多少取决于两个因素：一个是材料的工作磁感Bm值或电感量L，另一个是工作磁场Hm或工作电流I，储能W=1/2LI2。
这就要求材料有足够高的Bs值和合适的磁导率，常为宽恒导磁材料。
对于工作在±Bm 之间的变压器来说，要求其磁滞回线的面积，特别是在高频下的回线面积要小，同时为降低空载损耗、减小励磁电流，应有高磁导率，最合适的为封闭式环形铁芯，其磁滞回线见图所示，这种铁芯用于双端或全桥式工作状态的器件中。
常用磁芯参数表【EER磁芯】■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。
【EE磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。
【ETD磁芯】■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。
【EI 磁芯】■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。
【ET 磁芯】■ 用途：滤波变压器【EFD 磁芯】■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。
【UF 磁芯】■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。
【PQ 磁芯】■ 用途高频开关电源变压器、整流变压器等。
【RM 磁芯】■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。
【EP 磁芯】■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。
【H 磁芯】■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。
软磁铁氧体磁芯形状与尺寸标准(一)软磁铁氧体磁芯形状软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。
软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。
磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。
磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：1.1 磁芯按磁力线路径分类磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。
第一类为开路磁芯。
这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。
开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。
因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。

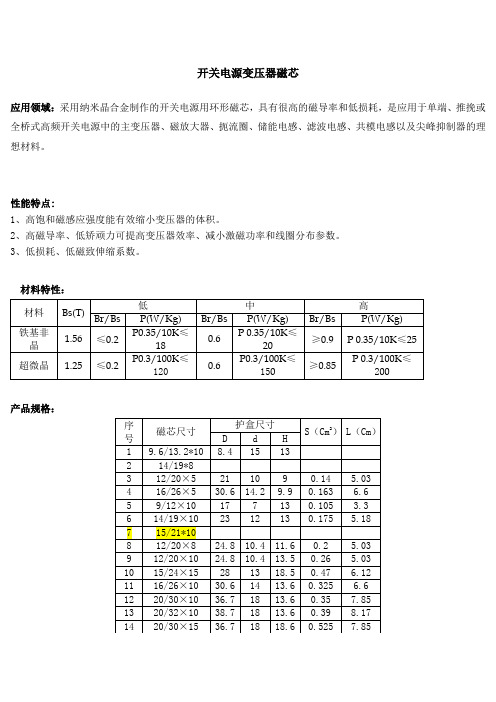

开关电源变压器磁芯应用领域：采用纳米晶合金制作的开关电源用环形磁芯，具有很高的磁导率和低损耗，是应用于单端、推挽或全桥式高频开关电源中的主变压器、磁放大器、扼流圈、储能电感、滤波电感、共模电感以及尖峰抑制器的理想材料。
性能特点:1、高饱和磁感应强度能有效缩小变压器的体积。
2、高磁导率、低矫顽力可提高变压器效率、减小激磁功率和线圈分布参数。
3、低损耗、低磁致伸缩系数。
材料特性：产品规格：15 25/40×10 45 22.6 13.6 0.488 10.216 25/40×15 45 22.6 16.8 0.732 10.217 32/50×10 55.3 29.6 11.8 0.585 12.918 32/50×15 55.3 29.6 16.8 0.88 12.919 32/50×20 55.3 29.6 21.8 1.17 12.9注：D—外径，d—内径，H—高，S（cm2）—有效截面积，L（cm）—磁路长度您当前的位置：首页 > 应用 > 电源38kHz/375W开关电源变压器的设计时间：2008-03-25 10:23:00 来源：电源技术应用作者：许锦旋，苏成悦，潘永雄，付胤荣，麦凯摘要：详细介绍了一个带有中间抽头的高频大功率变压器的设计过程和计算方法，以及要注意的问题。
根据开关电源变换器的性能指标设计出的变压器经过在实际电路中的测试和验证，效率高、干扰小，表现了优良的电气特性。
关键词：开关电源变压器；磁芯的选择；磁感应强度；趋肤效应；中间抽头0 引言随着电子技术和信息技术的飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备的电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。
变压器作为开关电源的必不可少的磁性元件，对其进行合理优化的设计显得非常重要。
基于高频变压器纳米晶磁芯损耗分析与计算1. 引言1.1 研究背景近年来，随着电子设备的不断发展和普及，对高频变压器纳米晶磁芯的研究和应用也越来越受到重视。
纳米晶磁芯具有高饱和感应度、低磁导率和低损耗等优点，逐渐成为高频变压器的重要材料。
纳米晶磁芯的损耗分析和计算在实际应用中仍然存在一定的困难和挑战。
目前对于纳米晶磁芯的损耗研究主要集中在理论模型的建立和实验验证上，但针对高频变压器纳米晶磁芯的损耗分析方法和计算模型仍然需要深入研究。
本研究旨在通过对高频变压器纳米晶磁芯的损耗进行分析和计算，探索出更为准确和有效的方法，为进一步提高高频变压器的效率和性能提供理论依据和技术支持。
通过对纳米晶磁芯损耗的研究，也可以为其他磁性材料的损耗分析提供借鉴和启示。
1.2 研究目的本文旨在通过对基于高频变压器纳米晶磁芯损耗的分析与计算，探讨其在电力电子领域中的应用和优势。
具体而言，我们的研究目的包括以下几个方面：1. 分析纳米晶磁芯在高频变压器中的损耗特性，探讨其对电力系统性能的影响。
2. 建立损耗分析方法和计算模型，准确计算纳米晶磁芯的损耗，为高频变压器的设计和优化提供可靠依据。
3. 通过实验验证，验证所建立的损耗计算模型的准确性，为工程实践提供参考依据。
通过本文的研究，我们希望能够深入理解纳米晶磁芯在高频变压器中的损耗特性，为电力系统领域的技术发展和创新提供理论支持和实验依据。
我们也希望能够为未来相关研究提供一定的参考和启示，推动纳米晶磁芯在电力电子应用中的进一步发展和应用。
1.3 研究意义对于高频变压器纳米晶磁芯损耗分析与计算的研究意义在于，可以为高频变压器的设计和优化提供重要参考。
通过深入分析纳米晶磁芯的损耗特性，可以帮助工程师更好地了解其在高频应用中的性能和限制，从而指导实际应用中的优化设计。
磁芯损耗是影响高频变压器整体效率和稳定性的重要因素，对其进行准确的分析和计算可以帮助实现高效能量转换和稳定性控制。
深入研究纳米晶磁芯的损耗机制，提出有效的分析方法和计算模型，对于推动高频变压器技术的发展和应用具有重要的理论和实践意义。
电源磁芯尺寸功率全参数电源磁芯是电源变压器的重要组成部分，它承担着能量传递和磁通闭合的功能。
磁芯尺寸、功率和全参数对于电源的性能和效率有着重要的影响。
下面将详细介绍电源磁芯的尺寸、功率和全参数。
一、电源磁芯尺寸：电源磁芯的尺寸是指磁芯的外形尺寸、截面积和线圈匝数。
磁芯的外形尺寸一般由设计要求和空间限制决定，常见的形状有E型、EI型、U型、RM型等。
截面积决定了磁芯的磁导率和磁通容量，通常使用的磁芯材料有硅钢片、铁氧体等。
线圈匝数是根据设计要求和电源输出功率来确定的，它直接关系到磁芯的工作频率和电感系数。
二、电源磁芯功率：电源磁芯的功率是指它所能承载的最大输出功率。
功率的大小与磁芯的尺寸、材料和线圈匝数有关。
一般来说，功率越大，磁芯的尺寸越大，材料越好，线圈匝数越多。
功率的大小决定了磁芯的磁通密度和磁场强度，这直接影响到电源的效率和稳定性。
因此，在设计电源时需要根据所需的输出功率选择合适的磁芯功率。
三、电源磁芯全参数：电源磁芯的全参数包括磁芯的饱和磁感应强度、磁导率、损耗以及温升等。
饱和磁感应强度是指磁芯材料在磁场作用下达到饱和状态时的磁感应强度，它决定了磁芯的磁通容量和工作频率范围。
磁导率是指磁芯材料的磁导率，它决定了磁芯的磁导能力和磁路的效率。
损耗是指磁芯在工作过程中产生的磁滞损耗和涡流损耗，它影响到电源的效率和温升。
温升是指磁芯在工作过程中产生的热量，它决定了磁芯的散热能力和长期稳定性。
总结起来，电源磁芯的尺寸、功率和全参数是电源设计中需要考虑的重要因素。
合理选择磁芯的尺寸、功率和全参数，可以提高电源的效率和稳定性，满足设计要求。
因此，在设计电源时，需要根据实际需求和技术要求综合考虑这些因素，选择合适的磁芯。
纳米晶磁芯和非晶磁芯-概述说明以及解释1.引言1.1 概述磁芯作为电子器件中的重要组成部分，其性能对设备的工作稳定性和效率起着至关重要的作用。
在磁芯的不断研发和改良过程中，纳米晶磁芯和非晶磁芯成为了研究的热点。
纳米晶磁芯是一种由纳米级晶粒组成的磁性材料，其在磁性能、导磁性和饱和磁感应强度方面具有显著的优势。
相比于传统的晶体磁芯，纳米晶磁芯具有更高的饱和磁感应强度、更低的磁导率和较小的矫顽力损耗。
这些特点使得纳米晶磁芯在高频应用领域具有广阔的市场前景，尤其适用于电力电子设备、通信设备以及电动车等领域。
非晶磁芯是一种非晶态材料，其具有无定形的结构特点。
相比于晶态材料，在非晶磁芯中，原子的排列更加无规律，形成了非晶态结构。
非晶磁芯具有低的矫顽力损耗、高的导磁性能和较高的饱和磁感应强度，尤其适用于高频应用。
目前，非晶磁芯广泛应用于变压器、电感器、磁存储器以及电力传输和变换装置等领域。
本篇文章将对纳米晶磁芯和非晶磁芯的特点和应用进行详细阐述，并对两者进行对比分析。
同时，还将展望纳米晶磁芯和非晶磁芯在未来的发展趋势和应用前景。
通过深入了解纳米晶磁芯和非晶磁芯的特点和应用，我们可以更好地理解它们对电子器件性能的影响，以及它们在各个领域中的潜在应用价值。
1.2 文章结构文章结构部分的内容：本文共分为引言、正文和结论三个部分。
引言部分主要概述了纳米晶磁芯和非晶磁芯的研究背景和意义，并介绍了本文的目的和结构。
正文部分主要分为纳米晶磁芯和非晶磁芯两个小节。
在纳米晶磁芯小节中，将详细介绍纳米晶磁芯的特点和应用。
特点方面，将分析其磁性能、热稳定性、晶粒尺寸等方面的优势。
应用方面，将介绍纳米晶磁芯在电力系统、电子设备等领域的具体应用情况。
在非晶磁芯小节中，将详细介绍非晶磁芯的特点和应用。
特点方面，将分析其饱和磁化强度、磁导率、磁滞损耗等方面的特点。
应用方面，将介绍非晶磁芯在变压器、电感器等领域的具体应用情况。
结论部分将对比纳米晶磁芯和非晶磁芯的优势与劣势，总结各自的适用范围和特点。
常用磁性器件中磁芯的选用及设计开关电源中使用的磁性器件较多，其中常用的软磁器件有：作为开关电源核心器件的主变压器（高频功率变压器）、共模扼流圈、高频磁放大器、滤波阻流圈、尖峰信号抑制器等。
不同的器件对材料的性能要求各不相同，如表所示为各种不同器件对磁性材料的性能要求。
（一）、高频功率变压器变压器铁芯的大小取决于输出功率和温升等。
变压器的设计公式如下：P=KfNBSI×10-6T=hcPc＋hWPW其中，P为电功率；K为与波形有关的系数；f为频率；N为匝数；S为铁芯面积；B为工作磁感；I为电流；T为温升；Pc为铁损；PW为铜损；hc和hW为由实验确定的系数。
由以上公式可以看出：高的工作磁感B可以得到大的输出功率或减少体积重量。
但B值的增加受到材料的Bs值的限制。
而频率f可以提高几个数量级，从而有可能使体积重量显著减小。
而低的铁芯损耗可以降低温升，温升反过来又影响使用频率和工作磁感的选取。
一般来说，开关电源对材料的主要要求是：尽量低的高频损耗、足够高的饱和磁感、高的磁导率、足够高的居里温度和好的温度稳定性，有些用途要求较高的矩形比，对应力等不敏感、稳定性好，价格低。
单端式变压器因为铁芯工作在磁滞回线的第一象限，对材料磁性的要求有别于前述主变压器。
它实际上是一只单端脉冲变压器，因而要求具有大的B＝Bm－Br，即磁感Bm和剩磁Br之差要大；同时要求高的脉冲磁导率。
特别是对于单端反激式开关主变压器，或称储能变压器，要考虑储能要求。
线圈储能的多少取决于两个因素：一个是材料的工作磁感Bm值或电感量L，另一个是工作磁场Hm或工作电流I，储能W＝1/2LI2。
这就要求材料有足够高的Bs值和合适的磁导率，常为宽恒导磁材料。
对于工作在±Bm之间的变压器来说，要求其磁滞回线的面积，特别是在高频下的回线面积要小，同时为降低空载损耗、减小励磁电流，应有高磁导率，最合适的为封闭式环形铁芯，其磁滞回线见图所示，这种铁芯用于双端或全桥式工作状态的器件中。
