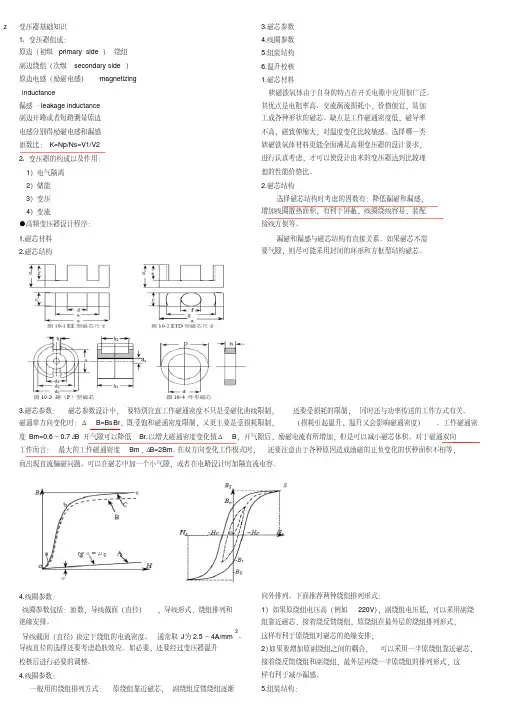

z变压器基础知识
1、变压器组成：
原边（初级primary side ） 绕组
副边绕组（次级secondary side ）
原边电感（励磁电感）‐‐magnetizing
inductance
漏感‐‐‐leakage inductance
副边开路或者短路测量原边
电感分别得励磁电感和漏感
匝数比：K=Np/Ns=V1/V2
2、变压器的构成以及作用：
1）电气隔离
2）储能
3）变压
4）变流
●高频变压器设计程序：
1.磁芯材料
2.磁芯结构
3.磁芯参数
4.线圈参数
5.组装结构
6.温升校核
1.磁芯材料
软磁铁氧体由于自身的特点在开关电源中应用很广泛。 其优点是电阻率高、交流涡流损耗小，价格便宜，易加 工成各种形状的磁芯。缺点是工作磁通密度低，磁导率 不高，磁致伸缩大，对温度变化比较敏感。选择哪一类 软磁铁氧体材料更能全面满足高频变压器的设计要求， 进行认真考虑，才可以使设计出来的变压器达到比较理 想的性能价格比。
2.磁芯结构
选择磁芯结构时考虑的因数有：降低漏磁和漏感， 增加线圈散热面积，有利于屏蔽，线圈绕线容易，装配 接线方便等。
漏磁和漏感与磁芯结构有直接关系。如果磁芯不需 要气隙，则尽可能采用封闭的环形和方框型结构磁芯。
3.磁芯参数： 磁芯参数设计中，要特别注意工作磁通密度不只是受磁化曲线限制，还要受损耗的限制，同时还与功率传送的工作方式有关。 磁通单方向变化时：ΔB=Bs‐Br，既受饱和磁通密度限制，又更主要是受损耗限制，（损耗引起温升，温升又会影响磁通密度）。工作磁通密度Bm=0.6～0.7ΔB 开气隙可以降低Br,以增大磁通密度变化值ΔB，开气隙后，励磁电流有所增加，但是可以减小磁芯体积。对于磁通双向工作而言： 最大的工作磁通密度Bm，ΔB=2Bm。在双方向变化工作模式时，还要注意由于各种原因造成励磁的正负变化的伏秒面积不相等，而出现直流偏磁问题。可以在磁芯中加一个小气隙，或者在电路设计时加隔直流电容。
4.线圈参数：
线圈参数包括：匝数，导线截面（直径），导线形式，绕组排列和绝缘安排。
导线截面（直径）决定于绕组的电流密度。通常取J为2.5～4A/mm2。导线直径的选择还要考虑趋肤效应。如必要，还要经过变压器温升校核后进行必要的调整。
4.线圈参数：
一般用的绕组排列方式：原绕组靠近磁芯，副绕组反馈绕组逐渐向外排列。下面推荐两种绕组排列形式：
1）如果原绕组电压高（例如220V），副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在最外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘安排；
2）如果要增加原副绕组之间的耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的排列形式，这样有利于减小漏感。
5.组装结构：
高频电源变压器组装结构分为卧式和立式两种。如果选用平面磁芯、片式磁芯和薄膜磁芯，都采用卧式组装结构。 6.温升校核：
温升校核可以通过计算和样品测试进行。实验温升低于允许温升15度以上，适当增加电流密度和减小导线截面，如果超过允许温升，适当减小电流密度和增加导线截面，如增加直径，窗口绕不下，要
加大磁芯，增加磁芯的散热面积。 功率变压器根据拓扑结构分为三大类： （1）反激式变压器； （2）正激式变压器；

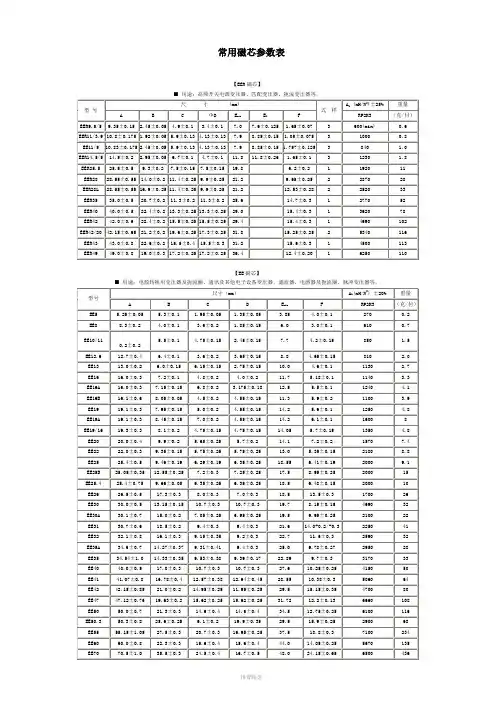

（3）推挽式变压器（全桥/半桥变换器中的变压器） 磁芯结构适合的拓扑结构形式如下页表所
磁芯材料的选择应注意的问题：
1、 软磁铁氧体，由于具有价格低、适应性能和高频性能好等特点，而
被广泛应用于开关电源中。
2、软磁铁氧体，常用的分为锰锌铁氧体和镍锌铁氧体两大系列，锰锌铁氧体的组成部分是Fe2O3，MnCO3，ZnO ，它主要应用在1MHz 以下的各类滤波器、电感器、变压器等，用途广泛。而镍锌铁氧体的组成部分是Fe2O3，NiO ，ZnO 等，主要用于1MHz 以上的各种调感绕组、抗干扰磁珠、共用天线匹配器等。
3、在开关电源中应用最为广泛的是锰锌铁氧体磁心，而且视其用途不同，材料选择也不相同。用于电源输入滤波器部分的磁心多为高导磁率磁心，其材料牌号多为R4K ～R10K ，即相对磁导率为4000～10000左右的铁氧体磁心，而用于主变压器、输出滤波器等多为高饱和磁通密度的磁性材料，其Bs 为0.5T （即5000GS ）左右。 2、 开关电源用铁氧体磁性材应满足以下要求：
（1）具有较高的饱和磁通密度
Bs 和较低的剩余磁通密度Br 磁通密度Bs 的高低，对于变压器和绕制结果有一定影响。从 3、 理论上讲，Bs 高，变压器绕组匝数可以减小，铜损也随之减小
在实际应用中，开关电源高频变换器的电路形式很多，对于变 压器而言，其工作形式可分为两大类：
4、 1）双极性：电路为半桥、全桥、推挽等。变压器一次绕组里正负半
周励磁电流大小相等，方向相反，因此对于变压器磁心里的磁通变化，也是对称的上下移动，B 的最大变化范围为△B=2Bm ，磁心中的直流分量基本抵消。
2）单极性：电路为单端正激、单端反激等，变压器一次绕组在1个周期内加上1个单向的方波脉冲电压（单端反激式如此）。变压器磁心单向励磁，磁通密度在最大值Bm 到剩余磁通密度Br 之间变化，这时的△B=Bm －Br ，若减小Br ，增大饱和磁通密度Bs ，可以提高△B ，降低匝数，减小铜耗。
变压器或者电感根据在拓扑结构中的工作方式分为三大类：1、直流滤波电感工作状态，电感磁芯只工作在一个象限。属于这类工作状态的电感有Boost 电感、Buck 电感、Buck/boost 电感、正激以及所有推挽拓扑变换器输出滤波电感、单端反激变换器变压器； 2、正激变换器中的变压器，磁芯也只工作在一个象限，但变压器要进行磁复位。
3、 推挽拓扑中的变压器，磁芯是双向交变磁化，属于这类的变换器有推挽变换器、半桥和全桥变换器、交流滤波电感等。 2）在高频下具有较低的功率损耗
铁氧体的功率损耗，不仅影响电源输出效率，同时会导致磁心发热，波形畸变等不良后果。
变压器的发热问题，在实际应用中极为普遍，它主要是由变压器的铜损和磁心损耗引起的。如果在设计变压器时，Bm 选择过低，绕组匝数过多，就会导致绕组发热，并同时向磁心传输热量，使磁心发热。反之，若磁心发热为主体，也会导致绕组发热。
选择铁氧体材料时，要求功率损耗随温度的变化呈负温度系数关系。这是因为，假如磁心损耗为发热主体，使变压器温度上升，而温度上升又导致磁心损耗进一步增大，从而形成恶性循环，最终将使功率管和变压器及其他一些元件烧毁。因此国内外在研制功率铁氧体时，必须解决磁性材料本身功率损耗负温度系数问题，这也是电源用磁性材料的一个显著特点，日本TDK 公司的PC40及国产的R2KB 3）适中的磁导率
相对磁导率究竟选取多少合适呢？这要根据实际线路的开关频率来决定，一般相对磁导率为2000的材料，其适用频率在300kHz 以下，有时也可以高些，但最高不能高于500kHz 。对于高于这一频段的材料，应选择磁导率偏低一点的磁性材料，一般为1300左右。
（4）较高的居里温度
居里温度是表示磁性材料失去磁特性的温度，一般材料的居里温度在200℃以上，但是变压器的实际工作温度不应高于80℃，这是因为在100℃以上时，其饱和磁通密度Bs 已跌至常温时的70％。因此过高的工作温度会使磁心的饱和磁通密度跌落的更严重。再者，当高于100℃时，其功耗已经呈正温度系数，会导致恶性循环。对于R2KB2材料，其允许功耗对应的温度已经达到110℃，居里温度高达240℃，满足高温使用要求 ●变压器的设计原则及方法
设计变压器主要有很两种方法：面积积AP 法 AP ：磁芯截面积Ae 与线圈有效窗口面积Aw 的乘积。
PT ‐变压器的计算功率
