图纸图框尺寸 及加长尺寸

设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1). 图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面与图框尺寸采用表1的数据。

表1 常用图纸尺寸与图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。

表2 图纸长边加长尺寸(mm)2). 图纸编排顺序，应符合《房屋建筑制图统一标准》。

工程图纸应按专业顺序编排。

一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。

各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。

2．常用线型、线宽与用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽与用途见表3。

表3 常用线型、线宽与用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

3．比例建筑给水排水制图常用的比例，宜符合表4的要求。

在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

表4 常用比例4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。

字体太大显得不美观、不协调，字体太小则无法辨认。

建筑给水排水工程图中，通常数字高为3.5mm或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字与表格中的文字高为5mm或7mm；图名字高为10mm或7mm。

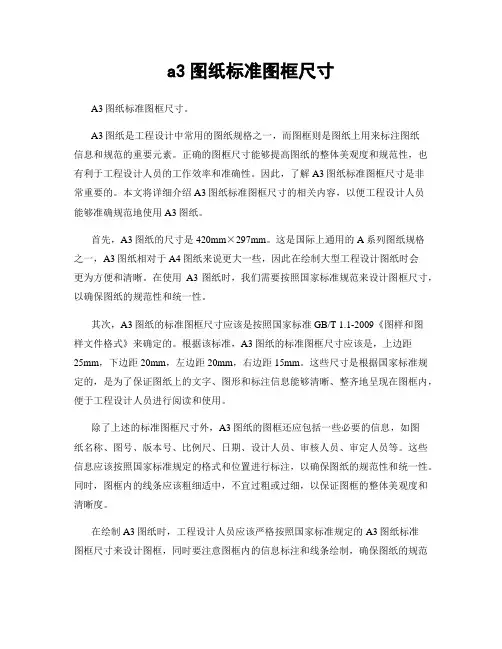

a3图纸标准图框尺寸A3图纸标准图框尺寸。

A3图纸是工程设计中常用的图纸规格之一，而图框则是图纸上用来标注图纸信息和规范的重要元素。

正确的图框尺寸能够提高图纸的整体美观度和规范性，也有利于工程设计人员的工作效率和准确性。

因此，了解A3图纸标准图框尺寸是非常重要的。

本文将详细介绍A3图纸标准图框尺寸的相关内容，以便工程设计人员能够准确规范地使用A3图纸。

首先，A3图纸的尺寸是420mm×297mm。

这是国际上通用的A系列图纸规格之一，A3图纸相对于A4图纸来说更大一些，因此在绘制大型工程设计图纸时会更为方便和清晰。

在使用A3图纸时，我们需要按照国家标准规范来设计图框尺寸，以确保图纸的规范性和统一性。

其次，A3图纸的标准图框尺寸应该是按照国家标准GB/T 1.1-2009《图样和图样文件格式》来确定的。

根据该标准，A3图纸的标准图框尺寸应该是，上边距25mm，下边距20mm，左边距20mm，右边距15mm。

这些尺寸是根据国家标准规定的，是为了保证图纸上的文字、图形和标注信息能够清晰、整齐地呈现在图框内，便于工程设计人员进行阅读和使用。

除了上述的标准图框尺寸外，A3图纸的图框还应包括一些必要的信息，如图纸名称、图号、版本号、比例尺、日期、设计人员、审核人员、审定人员等。

这些信息应该按照国家标准规定的格式和位置进行标注，以确保图纸的规范性和统一性。

同时，图框内的线条应该粗细适中，不宜过粗或过细，以保证图框的整体美观度和清晰度。

在绘制A3图纸时，工程设计人员应该严格按照国家标准规定的A3图纸标准图框尺寸来设计图框，同时要注意图框内的信息标注和线条绘制，确保图纸的规范性和美观度。

此外，工程设计人员还应该根据具体的工程设计要求来确定图框内的信息内容和格式，以便满足工程设计的实际需求。

综上所述，A3图纸标准图框尺寸是工程设计中非常重要的一部分，正确的图框尺寸能够提高图纸的整体美观度和规范性，也有利于工程设计人员的工作效率和准确性。

3图纸幅面规格与图纸编排顺序
3.1图纸幅面
3.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图3.1.1-1～图3.1.1-3的格式。

表3.1.1 幅面及图框尺寸(㎜)
3.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，
米制尺度的总长应为100mm，分格应为10mm。

对中标志应画在图纸内框各边长的中点处，线宽0.35mm，应伸入内框边，在框外为5mm。

对中标志的线段，于l1和b1范围取中。

3.1.3图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合表3.1.3的规定。

表3.1.3 图纸长边加长尺寸(㎜)
3.1.4图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。

A0～A3图纸宜横式使
用；必要时，也可立式使用。

3.1.5一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用
的A4幅面。

3.2标题栏与会签栏
3.2.0图纸中应有标题栏、图框线、幅面线、装订边线和对中标志。

图纸的标题栏及装订边的
位置，应符合下列规定：
1横式使用的图纸，应按图3.2.1-1、图3.2.1-2的形式进行布置；
2立式使用的图纸，应按图3.2.1-3、图3.2.1-4的形式进行布置。

图3.2.1-1 A0～A3横式幅面(一)
图3.2.1-2 A0～A3横式幅面(二)
图3.2.1-3 A0～A4立式幅面（一）
图3.2.1-4 A0～A4立式幅面（二）。

第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室内设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。

如表1-1的规定及图1-1的格式。

图纸幅面及图框尺寸（mm）表1-1图1-11.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。

图纸长边加长尺寸（mm）表1-21783、1932、2080二、标题栏与会签栏1.2.1标题栏的主要内容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目内容。

如有备注说明或图例简表也可视其内容设置其中。

标题栏的长宽与具体内容可根据具体工程项目进行调整。

以下以A 2图幅为例，常见的标题栏布局形式参见图2-1。

图2-11.2.2室内设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。

其形式可参见图2-1。

三、图签与布局空间画法1.3.1图签在布局空间内可按1：1比例绘制。

打印时亦按1：1比例打印无需放大或缩小。

图签可制成母图，与若干张图纸内容形成关联的关系，图签内标题栏的内容如工程名称、项目名称等如有变化可只修改一张母图，其余若干张图纸可与其一起发生变更。

作为母图的图签应与其它关联图纸在同一文件夹内。

布局空间关联的画法可参见本书第十五章关于布局空间与模型空间在实际绘图中的应用。

第二章符号的设置符号是构成室内设计施工图的基本元素之一，本书所绘制的符号均在布局空间内按1：1比例绘制，形成标准模板。

在标注时可直接调用，对保证图面的统一规范及美观起到很大的作用。

一、详图索引符号2.1.1名称：详图索引符号。

2.1.2用途：可用于在总平面上将分区分面详图进行索引，也可用于节点大样的索引。

2.1.3尺度：A 0、A 1、A 2图幅索引符号的圆直径为12mm ，A 3、A 4图幅索引符号的圆直径为10mm 。

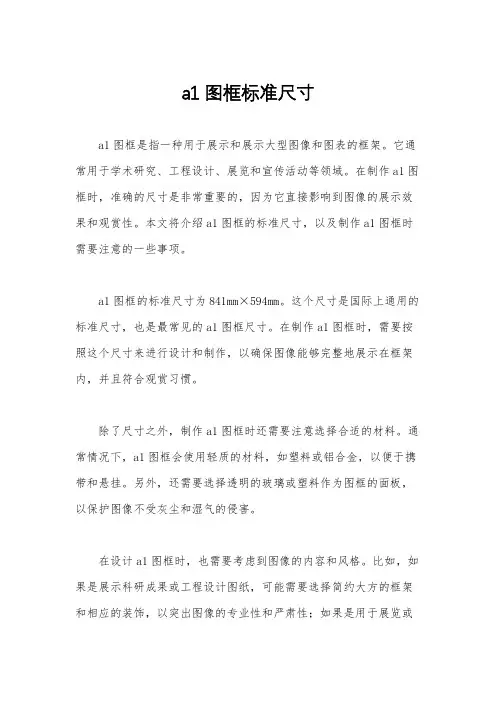

a1图框标准尺寸a1图框是指一种用于展示和展示大型图像和图表的框架。

它通常用于学术研究、工程设计、展览和宣传活动等领域。

在制作a1图框时，准确的尺寸是非常重要的，因为它直接影响到图像的展示效果和观赏性。

本文将介绍a1图框的标准尺寸，以及制作a1图框时需要注意的一些事项。

a1图框的标准尺寸为841mm×594mm。

这个尺寸是国际上通用的标准尺寸，也是最常见的a1图框尺寸。

在制作a1图框时，需要按照这个尺寸来进行设计和制作，以确保图像能够完整地展示在框架内，并且符合观赏习惯。

除了尺寸之外，制作a1图框时还需要注意选择合适的材料。

通常情况下，a1图框会使用轻质的材料，如塑料或铝合金，以便于携带和悬挂。

另外，还需要选择透明的玻璃或塑料作为图框的面板，以保护图像不受灰尘和湿气的侵害。

在设计a1图框时，也需要考虑到图像的内容和风格。

比如，如果是展示科研成果或工程设计图纸，可能需要选择简约大方的框架和相应的装饰，以突出图像的专业性和严肃性；如果是用于展览或宣传活动，可能需要选择色彩鲜艳、造型独特的图框，以吸引观众的注意力。

除了以上提到的事项，制作a1图框时还需要注意以下几点，首先，要确保图框的边框平整、牢固，以免在悬挂或携带时出现变形或损坏；其次，要注意图框的重量，选择适当的悬挂装置，以确保安全使用；最后，要定期清洁和保养图框，以延长使用寿命。

总的来说，a1图框是一种非常常见和实用的展示工具，它不仅能够有效地展示图像，还能够提升图像的观赏性和专业性。

在制作a1图框时，需要注意选择标准尺寸、合适材料和装饰，以及加强维护保养，这样才能够更好地发挥其作用。

希望本文能够对您有所帮助，谢谢阅读！。

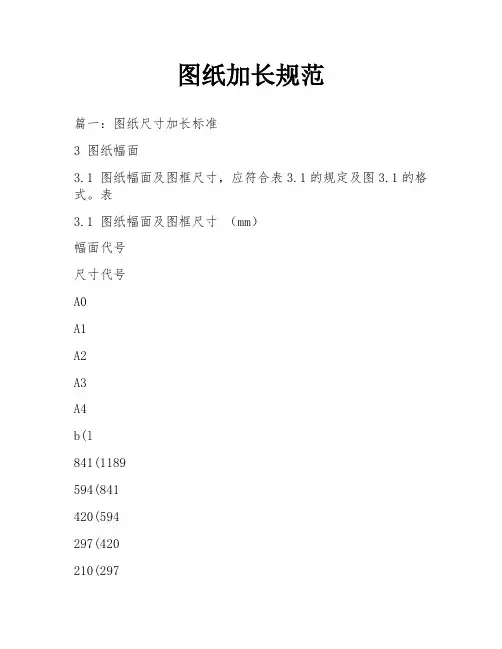

图纸加长规范篇一：图纸尺寸加长标准3 图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。

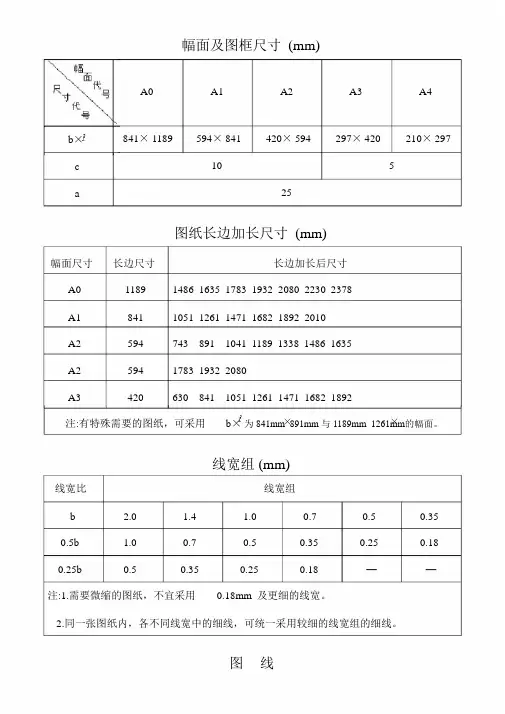

表3.1 图纸幅面及图框尺寸（mm）幅面代号尺寸代号A0A1A2A3A4b(l841(1189594(841420(594297(420210(297C105A25横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。

表3.2 图纸长边加长尺寸（mm）幅面代号长边尺寸长边加长后尺寸A011891338 1487 1635 1784 1932 2081 A18411051 1261 1472 1682 1892 2102 A2594743 892 1041 1189 1338 1487 A3420631 841 1051 1261 1472 1682篇二：图纸图框尺寸及加长尺寸一、图纸幅面1．房屋建筑制图的图纸幅面及图框尺寸，应符合表2—l的规定。

需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。

对中标志应画在图纸各边长的中点处，线宽应为0．35mm，伸人框内应为5mm。

图纸的短边一般不应加长，长边可加长，但应符合表2—2的规定。

图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0～A3图纸宜横式使用；必要时，也可立式使用。

一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。

CAD图纸尺寸一览表篇三：关于图纸,图纸规范,很实用1 图纸幅面规格与图纸编排顺序1.1图纸幅面1.1.1 图纸幅面及图框尺寸，应符合表1.1、1.2规定及图1.1～图1. 3的格式。

表1.1 幅面及图框尺寸(mm)1.1.2 需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。

对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

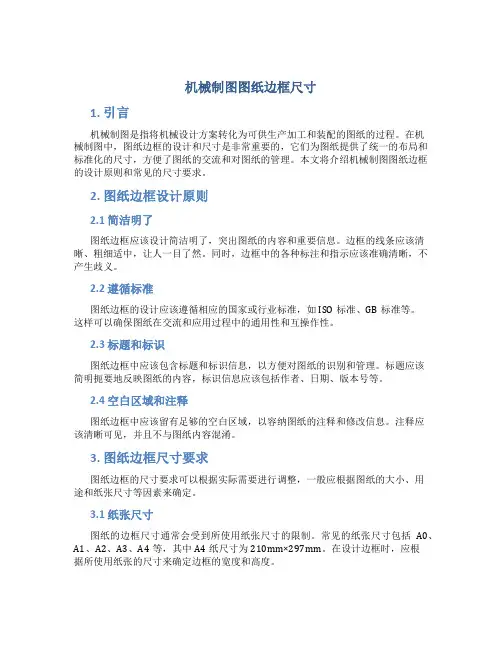

机械制图图纸边框尺寸1. 引言机械制图是指将机械设计方案转化为可供生产加工和装配的图纸的过程。

在机械制图中，图纸边框的设计和尺寸是非常重要的，它们为图纸提供了统一的布局和标准化的尺寸，方便了图纸的交流和对图纸的管理。

本文将介绍机械制图图纸边框的设计原则和常见的尺寸要求。

2. 图纸边框设计原则2.1 简洁明了图纸边框应该设计简洁明了，突出图纸的内容和重要信息。

边框的线条应该清晰、粗细适中，让人一目了然。

同时，边框中的各种标注和指示应该准确清晰，不产生歧义。

2.2 遵循标准图纸边框的设计应该遵循相应的国家或行业标准，如ISO标准、GB标准等。

这样可以确保图纸在交流和应用过程中的通用性和互操作性。

2.3 标题和标识图纸边框中应该包含标题和标识信息，以方便对图纸的识别和管理。

标题应该简明扼要地反映图纸的内容，标识信息应该包括作者、日期、版本号等。

2.4 空白区域和注释图纸边框中应该留有足够的空白区域，以容纳图纸的注释和修改信息。

注释应该清晰可见，并且不与图纸内容混淆。

3. 图纸边框尺寸要求图纸边框的尺寸要求可以根据实际需要进行调整，一般应根据图纸的大小、用途和纸张尺寸等因素来确定。

3.1 纸张尺寸图纸的边框尺寸通常会受到所使用纸张尺寸的限制。

常见的纸张尺寸包括A0、A1、A2、A3、A4等，其中A4纸尺寸为210mm×297mm。

在设计边框时，应根据所使用纸张的尺寸来确定边框的宽度和高度。

3.2 边框线宽图纸边框线宽一般为0.7mm，可以根据需要进行调整。

边框线宽过粗或过细都不利于边框的视觉效果和可读性。

3.3 标题和标识位置标题和标识通常位于图纸的右上角或左上角，与边框的顶边和右边形成一定的间距。

标题和标识的字号应适中，一般为10-12号。

3.4 空白区域和注释位置图纸边框应留有足够宽度的空白边缘区域，用来容纳图纸的注释和修改信息。

空白边缘区域的宽度应根据实际需要和纸张尺寸来确定，一般为10-20mm。

工程设计图纸图幅、图签、封面、扉页、图纸目录管理规定1 目的为了建筑设计制图统一、清晰、简明，满足设计、施工、存档等要求，保证制图质量符合设计输出要求，制定本规定。

2范围本规定适用于各设计阶段工程设计的制图。

3图纸幅面3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。

横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表3.2规定的尺寸加长。

3.3 A0—A2图一般宜横式使用，必要时也可立式使用。

3.4 一个专业所用图纸，不宜多于两种幅面。

4 标题栏与会签栏4.1 标题栏均设置在图纸的右下角（见图2.1）。

4.2 标题栏的尺寸为180 40，按图3.2的格式分区。

审定、审核、校对、设计主持人、工种负责人及设计，除本人签字外，还应有宋体字打印的实名栏。

标题采用黑体字（图4.2）。

4.3 会签栏的格式见图3.3。

会签人的姓名也设置为实名栏和签名栏。

一个会签栏不够时，可并列两个。

不需会签的图纸可不设会签栏。

图4.2 标题栏图4.3 会签栏5 图线、字体、比例、符号、定位轴线、常用建筑材料图例、画法及尺寸注法等，均按《房《屋建筑制图统一标准》的规定执行。

6 图号图号的编写按以下规定：首字以“总、建、结、水、暖、电、弱、动、讯”标注。

后面文字根据设计阶段确定：初步设计为“初”；施工图设计为“施”。

7 扉页中国建筑标准设计研究所交付的方案设计和初步设计，均应有扉页。

7.1 扉页格式见图7.1。

7.2 扉页上的签字7.2.1 重要项目的方案设计和初步设计，扉页上应有所长、总建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

7.2.2. 一般项目的方案设计和初步设计，扉页上应有室主任、主任建筑（工程）师、设计主持人和方案设计人的签名，签署必须完备。

8 图纸目录8.1 作为报批图纸的初步设计图纸，在装订本的所有图纸前应填写全部图纸目录。

8.2 施工图设计，各专业在施工图中应列出图纸目录，格式见图8.2。

机械制图a4标准图框机械制图A4标准图框。

在进行机械制图时，使用标准图框是非常重要的。

标准图框不仅可以规范图纸的格式，还可以提高图纸的美观度和专业性。

本文将介绍机械制图A4标准图框的相关内容，希望能为大家在机械制图时提供一些帮助。

首先，我们来看一下A4纸的尺寸。

A4纸的尺寸为210mm×297mm，这是国际上通用的标准尺寸。

在进行机械制图时，我们通常会选择A4纸作为图纸的载体，因此需要设计相应的A4标准图框。

A4标准图框通常包括以下内容，图框外框线、图框名称、图框编号、比例尺、图幅尺寸、编制者、审核者、图纸名称、图纸编号、日期等。

这些内容的设计需要遵循一定的规范，以确保图纸的规范性和美观度。

在设计A4标准图框时，我们需要注意以下几点：1. 图框外框线，图框外框线应该清晰粗细适中，突出图纸的整体框架，使人一眼就能看出图纸的范围。

2. 图框名称和编号，图框名称通常位于图框的顶部，编号位于图框的底部。

图框名称应该简洁明了，能够清晰表达图纸的内容；编号需要有一定的规律，便于查找和管理。

3. 比例尺，比例尺是图纸中非常重要的一部分，它能够直观地表示图纸的比例关系。

比例尺的设计需要考虑到图纸的实际情况，选择合适的比例尺是非常重要的。

4. 编制者、审核者、日期，这些内容通常位于图框的右侧，它们能够清晰地表明图纸的编制情况和时间，便于管理和沟通。

在实际操作中，我们可以使用CAD软件来设计A4标准图框，这样不仅能够提高效率，还可以保证图框的准确性和规范性。

在设计图框时，我们需要根据实际情况进行调整，确保图框的内容完整、布局合理。

总的来说，A4标准图框在机械制图中起着非常重要的作用。

它不仅能够规范图纸的格式，还能够提高图纸的美观度和专业性。

因此，在进行机械制图时，我们需要认真对待A4标准图框的设计，力求做到规范、美观、实用。

希望本文的内容能够为大家在机械制图时提供一些帮助，谢谢大家的阅读。

以上就是关于机械制图A4标准图框的相关内容，希望能够对大家有所帮助。

制图规范第一章总则1．为了统一公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合预算、施工、存档的要求，制定本标准。

2．本标准以国家现行制图标准为依据，结合本公司的制图风格及经验编制而成。

3．本标准适用于xx计算机制图。

4．作图必须以mm为单位，在坐标原点附近按实际尺寸精确绘制；图面总体布局整齐、表达清晰、美观。

第二章一般规定第一节出图(图幅、比例)一．图纸幅面：1．根据项目情况选择相应图框。

(A2—A0)2．图纸加长规定：图纸的短边一般不应加长，长边可加长，加长比例应符合表1的规定。

3．图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。

一般A0~A3图纸宜横式使用；必要时也可立式使用。

4．一个项目设计中，使用的图纸一般不宜多于三种幅面，不含目录及表格使用的幅面。

二．比例：1．绘图所用的比例，应根据图样的用途与被绘制对象的复杂程度，从表2中选用，并优先选用表中常用比例。

2．比例符号“：”应用中文半角状态输入。

3．为方便看图，一张图纸的内容应尽量反映本部分详图的全部内容，包括铺装大样、做法、节点图等。

第二节绘图一、图层1．要求图层分类清晰，图层名称简洁、贴切准确反映层的内容。

2．0层不作为绘图层，当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得作为绘图层。

255号不作为绘图颜色。

3．图层分类首位代码依据专业划分：总体布局—G建筑物，地上构筑物—A铺装—D结构—S绿化—P给排水—W电气—E4．原有建筑、道路、植物均应单独建层，图层首位代码为Y，名称分别为“原有建筑”“原有道路”“原有植物”。

5．出图前，图层应清理干净。

4．绿化图视项目的复杂程度，一般应建立：落乔、常绿、大灌木、小灌木、地被等层，颜色自定，建议不要用同种颜色。

5．其他层：图层名、颜色自定。

二、图线、图例（一）图线：1．一般图层均选用实线，线型CONTINOUS，线宽0.15 mm。
