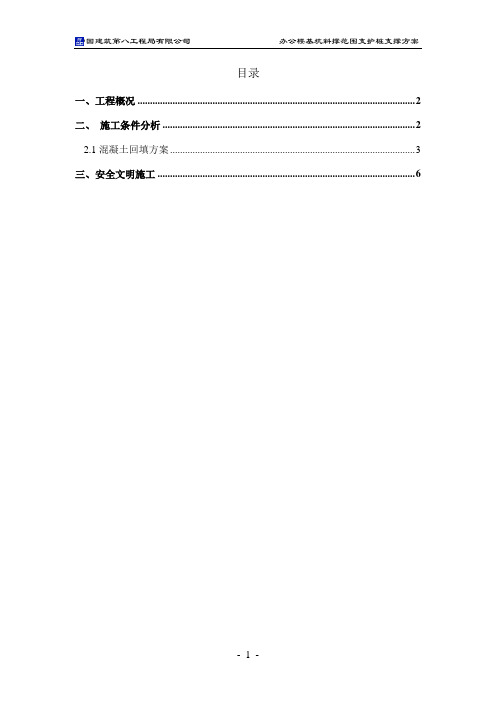

目录一、工程概况 (2)二、施工条件分析 (2)2.1混凝土回填方案 (3)三、安全文明施工 (6)一、工程概况成都国际商城为大型公共建筑工程，包括办公楼(甲级写字楼)，住宅,大型商场,超市,地下停车场等多种功能。
地下三四层为地下停车库及设备机房.地下二层为超市,地下一层到地上五层为大型商场。
办公楼部分6-39层均为甲级写字楼,住宅部分29层高。
写字楼基坑护壁共有两道混凝土斜撑梁影响地下一二层的结构施工，根据现场的实际情况，特编写了本方案。
二、施工条件分析写字楼基坑护壁共有两道混凝土斜撑梁，在一层（-0.05）位置一道，负一层（-6.05）位置一道，具体位置详见图2.1图2.1 平面位置图2.2 竖向位置由于斜撑处在写字楼范围内，为保证基坑的稳定，拆除斜支撑前必须对斜撑范围内支护桩进行替代性支撑，结合现场情况，拟采用C15混凝土回填方案，具体详述如下：2.1混凝土回填方案2.1.1回填范围由于土材料特性及土方回填的工艺限制，采用回填土方作为护壁及护壁桩的被动支撑，变形较大且现场情况限制无法进行土方回填，所以考虑采用15混凝土作为回填材料，回填范围为斜撑范围内地下室肥槽（如图2.2所示）图2.2 回填范围竖向回填范围为坑底回填至负一层（即-6.05m止），初步估算回填方量450m3左右。
2.1.2 施工程序第一步：负三、负四层防水及保温施工（-19.45～-11.05）----＞负三、负四层C15砼回填（-19.45～-10.65）第一次回填高度第二步：负三、负四层C15砼强度达到60%（目前温度条件估计需7天左右，以同条件试块试压为准）---＞拆除负一层位置（-6.05）斜撑---＞结构施工至负一层---＞负二层防水及保温施工（-11.05～-6.05）---＞负二层C15砼回填（-10.65～-5.65）第二次回填高度第三步负二层C15强度达到50%（目前温度条件估计需7天左右，以同条件试块试压为准）---＞拆除一层位置（-0.05）斜撑2.1.3技术说明1、拆除支撑时C15砼需要达到强度要求(请地勘单位确认)。
成都地区建筑深基坑支护技术规范2010-1-1 备案号:Jxxxxxx-2008DB四川省地方标准DB51/T50xxx-2008成都地区建筑基坑支护技术规范Technical Code for Retaining and Protection of BuildingFoundation Excavations in Chengdu Region2009-07-20发布 DB51/T50xxx-2008四川省建设厅发布编制说明根据四川省建设厅川建厅科发[2009]192号通知要求，以中国建筑西南勘察设计研究院有限公司为主编单位，与省、市相关勘察院、建科院以及部分生产单位组成编制组，共同编制四川省《成都地区建筑深基坑支护技术规范》。
在编制过程中，编制组总结了近年来四川建筑深基坑工程实践经验;充分利用由成都地区多项基坑设计和施工及管理经验，同时参考和借鉴了国》上。
本规程以黑体字标示的条文为强制性条文，必须严格执行。
本规程由四川省建设厅负责管理，由中国建筑西南勘察设计研究院有限公司和成都市建设工程施工安全监督站负责具体技术内容的解释。
为充实和提高规范的质量，在执行本规范的过程中，请各工程责任主体单位注意积累资料，总结经验，随时将意见和建议反馈给中国建筑西南勘察设计研究院有限公司(地址:成都市花圃北路14号，邮政编码610081)和成都市建设工程施工安全监督站(地址:成都市八宝街111号4楼，邮政编码610031)以供今后修订时参考使用。
主编单位:中国建筑西南勘察设计研究院有限公司参加单位:中机工程勘察研究院;四川省川建勘察设计院四川省地质工程勘察院四川省建筑科学研究院西南交通大学成都市建设工程施工安全监督站成都市建设工程质量监督站成都兴蜀勘察基础工程公司;成都四海岩土工程有限公司成都地铁工程有限责任公司成都理工大学;主编:康景文张佳主要起草人:康景文张佳余安本规范主要审查人:实施日期:2010年1月1日目录1 总则 ................................................................. .. (1)2 术语、符号 ..................................................................... ............................................................22.1 术语 ..................................................................... .. (2)2.2 符号 ..................................................................... .. (3)3 基本规定 ................................................................. .. (5)3.1 一般规定 ..................................................................... . (5)3.2 荷载和抗力 ..................................................................... (7)3.2 设计文件要点 ..................................................................... (10)3.3 施工组织要点 ..................................................................... (10)4 基坑勘察和环境调查与风险性评价估 ..................................................................... ..............114.1 一般规定 ..................................................................... .. (11)4.2 基坑工程勘察 ..................................................................... (11)4.3 环境调查与评估 ..................................................................... .. (13)5 支护结构设计 ..................................................................... (14)5.1 一般规定 ..................................................................... .. (14)5.2 坡率法 ..................................................................... (15)5.3 土钉墙支护 ..................................................................... . (16)5.4 排桩支护 ..................................................................... .. (20)5.5 重力式支护 ..................................................................... . (25)5.6 锚杆(索)支护 ..................................................................... . (28)5.7 逆做法支护 ..................................................................... . (36)5.9 组合式支护 ..................................................................... . (38)6 基坑开挖及支护结构施工 ..................................................................... . (41)6.1 一般规定 ..................................................................... .. (41)6.2 土方开挖施工 ..................................................................... (42)6.3 放坡施工 ..................................................................... .. (42)6.4 土钉墙施工 ..................................................................... . (42)6.5 排桩施工 ..................................................................... .. (44)6.6 重力式结构施工 ..................................................................... .. (44)6.7 锚杆施工 ..................................................................... .. (46)6.8 地下水控制设计与施工 ................................................................. (50)7.1 一般规定 ..................................................................... .. (50)7.2 集水明排 ..................................................................... .. (51)7.3 管井降水 ..................................................................... .. (51)7.4 高压喷射注浆隔水 ..................................................................... . (52)7.5 压力注浆隔水 ..................................................................... (55)7.6 回灌...................................................................... (59)8 基坑工程质量检测 ..................................................................... . (61)8.1 一般规定 ..................................................................... .. (61)8.2 土钉墙 ..................................................................... .. (62)8.3 排桩 ..................................................................... .. (62)8.4 重力式挡土结构 ..................................................................... .. (63)8.5 锚杆 ..................................................................... .. (63)8.6 降水 ..................................................................... .. (65)8.8 隔水 ..................................................................... .. (65)8.9 回灌 ..................................................................... .. (66)9 基坑工程监测 ..................................................................... (66)9.1 一般规定 ..................................................................... .. (66)9.2 变形监测 ..................................................................... .. (67)9.3 支护结构环境监测放在环境保护里面 ................................................................. . (68)10 基坑工程环境保护与加固处理 ..................................................................... (68)10.1 一般规定 ..................................................................... (68)10.2 环境保护措施 ..................................................................... . (70)10.3 应急措施 ..................................................................... (72)10.4 加固处理 ..................................................................... (73)10.4.6 坑外土体加固处理宜按下列原则进行 ..................................................................... ......7311 基坑工程施工安全与移交 ..................................................................... .. (75)11.1 一般规定 ..................................................................... (75)11.2 安全防护 ..................................................................... (75)11.3 安全作业 ..................................................................... (76)11.4 安全控制 ..................................................................... (78)11.5 安全措施 ..................................................................... (78)11.6 文明施工 ..................................................................... (79)11.7 基坑移交验收 ..................................................................... . (79)附录A 常用支护结构类型及其适用条件 ..................................................................... .. 81附录B 各种超载作用计算 ..................................................................... . (82)附录C 放坡开挖允许高度及坡度经验值 ..................................................................... . (86)附录D 土钉墙土压力计算 ..................................................................... . (86)附录E 土体与锚固体经验极限摩阻力标准值 (87)附录F 土钉墙稳定性验算 ..................................................................... . (88)附录G 圆弧滑动简单条分法及支护结构嵌固深度计算 (89)附录H 支护结构变形计算和估算 ..................................................................... . (91)附录I 变截面支护桩选型设计方法及构造要求 (96)附录J 重力式挡土结构的选型 ..................................................................... (97)附录K 锚杆预应力的各种损失值计算 ..................................................................... .. (98)附录L 双排桩支护结构设计计算...................................................................... . (98)附录M 地下水降、排、隔水方法选择及渗透系数经验值 (98)附录N 深井井点降水设计计算 ..................................................................... .................... 99 附录O 轻型井点降水设计及构造 ..................................................................... .............. 100 附录P 基坑抗涌土稳定验算方法 ..................................................................... .. (104)附录Q 基坑隔水设计方法 ..................................................................... .......................... 106 附录R 抽水试验和压水试验要点 ..................................................................... .............. 107 附录T 土钉(锚杆)抗拔试验及蠕变试验要点 (109)附录S 基坑内土体、坑外土体加固整体稳定计算 (112)1 总则1.0.1 为使成都地区建筑基坑支护设计与施工中做到安全适用、技术先进、经济合理、确保基坑边坡稳定、基坑周围建筑物和道路及地下设施安全，制定本规程。
基坑支护工程中的施工斜撑与支撑技术基坑支护工程是在建筑施工中常见的一项工程，用于保证工地周围土体的稳定，避免坍塌事故的发生。
在进行基坑支护时，施工方需要选择适合的施工斜撑与支撑技术来确保施工结构的安全性和稳定性。
施工斜撑是基坑支护工程中的一项重要技术，主要用于固定基坑壁面，防止土体因压力而变形或坍塌。
施工斜撑一般采用木材或钢材制作，长度和角度根据实际情况进行调整，以保证基坑壁面的稳定。
施工斜撑的设置需要考虑土壤的承载力、基础结构的要求以及施工过程中的荷载等因素，以确保基坑的安全性。
支撑技术在基坑支护工程中也起着重要的作用。
常用的支撑技术包括桩支撑、土体钉支撑和钢支撑等。
桩支撑是通过在基坑四周钻入桩来固定土体，增加支撑力，提高基坑壁面的稳定性。
土体钉支撑则是通过在土体中钻孔并注入钢筋混凝土或化学材料，形成钢筋钉，增加土体的固结力与摩擦力，从而增强土体的支撑能力。
钢支撑采用钢材制作，用于替代传统的木材支撑，具有强度高、耐久性好的优点。
在选择施工斜撑与支撑技术时，施工方需要考虑到基坑的深度、周围环境的影响以及施工周期等因素。
对于较浅的基坑可以选择较简单的木材斜撑和支撑技术，而对于较深的基坑则需要采取更稳固和耐久的钢材支撑。
此外，施工方还需要考虑到施工斜撑与支撑技术对周围环境的影响，避免对附近建筑物和地下管道等造成损害。
在进行基坑支护工程时，施工方还需要严格遵守相关的安全规范和标准。
施工斜撑与支撑技术的设计与施工需要由具备相关资质和经验的专业人员进行，确保施工质量和安全性。
总之，施工斜撑与支撑技术在基坑支护工程中起着至关重要的作用。
合理的选择和应用施工斜撑与支撑技术，能有效地提高基坑的稳定性和安全性，保证施工工程的顺利进行。
因此，在进行基坑支护工程时，施工方应该充分考虑相关因素，选择最适合的施工斜撑与支撑技术，确保施工质量和安全性。

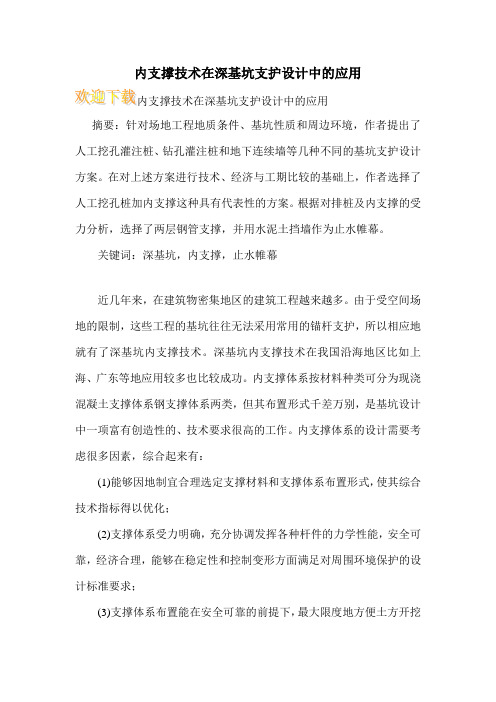

内支撑技术在深基坑支护设计中的应用
摘要：针对场地工程地质条件、基坑性质和周边环境，作者提出了人工挖孔灌注桩、钻孔灌注桩和地下连续墙等几种不同的基坑支护设计方案。
在对上述方案进行技术、经济与工期比较的基础上，作者选择了人工挖孔桩加内支撑这种具有代表性的方案。
根据对排桩及内支撑的受力分析，选择了两层钢管支撑，并用水泥土挡墙作为止水帷幕。
关键词：深基坑，内支撑，止水帷幕
近几年来，在建筑物密集地区的建筑工程越来越多。
由于受空间场地的限制，这些工程的基坑往往无法采用常用的锚杆支护，所以相应地就有了深基坑内支撑技术。
深基坑内支撑技术在我国沿海地区比如上海、广东等地应用较多也比较成功。
内支撑体系按材料种类可分为现浇混凝土支撑体系钢支撑体系两类，但其布置形式千差万别，是基坑设计中一项富有创造性的、技术要求很高的工作。
内支撑体系的设计需要考虑很多因素，综合起来有：
(1)能够因地制宜合理选定支撑材料和支撑体系布置形式，使其综合技术指标得以优化；
(2)支撑体系受力明确，充分协调发挥各种杆件的力学性能，安全可靠，经济合理，能够在稳定性和控制变形方面满足对周围环境保护的设计标准要求；
(3)支撑体系布置能在安全可靠的前提下，最大限度地方便土方开挖。
斜柱支撑基坑支护方案基坑工程在建设过程中，为了保证工人的安全以及周围建筑物的稳定，需要进行基坑支护。
斜柱支撑是一种常用的基坑支护方案，本文将介绍斜柱支撑基坑支护方案的原理、施工方法以及注意事项。
一、斜柱支撑基坑支护的原理斜柱支撑是通过设置斜向的支撑柱，将基坑的支撑力传递到深层土体中，从而实现对基坑的支护。
斜柱支撑的原理是通过增加支撑柱的倾斜角度，增加支撑柱与水平方向的夹角，使支撑柱的受力更加稳定，能够承受更大的水平力和垂直力。
同时，斜柱支撑还可以增加基坑的稳定性，减小土体的变形和沉降。
二、斜柱支撑基坑支护的施工方法1. 确定斜柱支撑的位置和数量：根据基坑的形状、大小和土体的性质，确定斜柱支撑的位置和数量。
一般来说，斜柱支撑的间距应根据土体的承载能力和基坑的深度来确定，间距越小，支撑效果越好。
2. 安装斜柱支撑：首先，在基坑的边缘挖掘出足够深度的斜向孔洞，然后将斜柱安装在孔洞中。
斜柱的长度和直径应根据基坑的深度和土体的性质来确定。
安装斜柱时，要注意斜柱与水平方向的夹角，以及斜柱与孔洞的连接牢固性。
3. 固定斜柱支撑：安装完斜柱后，需要进行斜柱的固定。
一种常用的方法是在斜柱的上部安装横向的支撑杆，将斜柱与支撑杆连接起来，增加支撑柱的稳定性。
还可以在斜柱的顶部设置横梁，将斜柱与横梁连接起来，形成一个稳定的支撑系统。
4. 监测和调整：在斜柱支撑的过程中，需要进行监测和调整。
通过监测斜柱的倾斜角度、孔洞的变形以及土体的沉降情况，及时发现并解决问题，确保基坑的支护效果。
三、斜柱支撑基坑支护的注意事项1. 斜柱支撑的位置和数量应根据基坑的形状、大小和土体的性质来确定，不能随意设置。
2. 斜柱支撑的安装和固定要牢固可靠，确保支撑柱能够承受水平力和垂直力。
3. 在斜柱支撑的过程中，要进行监测和调整，及时发现并解决问题，确保基坑的支护效果。
4. 在斜柱支撑的施工过程中，要注意施工安全，采取相应的安全措施，保护工人的安全。
内支撑加固在基坑支护中的应用1.工程概况案例工程为住宅建筑，建筑物地上18层，地下2层，基坑开挖深度10.1-12.6m。
基坑北、西、南三侧为已建规划道路，东侧为已建学校，且距建筑红线很近，无条件放坡。
根据岩土工程勘察报告，本工程场地位于成都东北部岷江水系三级阶地后缘，主要力学指标取值见表1。
地基土主要物理力学指标取值表1据区域地质资料、野外性状特征判定基坑主要位于第2层硬塑粘土②内，该土层属于膨胀土，以收缩作用为主，成都地区大气影响深度为 3.0m，急剧深度为1.35m,结合本工程为2层地下室及成都地区建筑经验（地基胀缩性对建筑物的危害一般发生在基础埋深不足1.5m的建筑上），因此可不考虑地基土胀缩性对建筑物的影响，但对基坑支护有较大影响。
本工程基坑侧壁安全等级一级，均采用锚拉桩支护，人工挖孔桩，桩芯直径1.2m，间距2.5m，桩长16.6-21.4m，总桩数395根，桩顶设1.0m×0.8m冠梁。
2.支护加固方案选择在基坑护壁桩工作完工后，由于基坑西侧已建规划道路地下市政管网渗漏及地面动荷载过大，导致此段部分护壁桩倾覆并断裂；以及避免护壁锚索施工对邻近的学校造成不良影响，因此加固措施选用排桩+内支撑的支护方案。
3.方案的施工工艺3.1设计要求3.1.1加固区域角部采用水平斜撑、其余区域竖向斜撑，供设置2支撑；3.1.2斜支撑钢管为Q235A钢，φ609直焊钢管，壁厚16mm；钢板、型钢为Q235B 钢，8.8级螺栓；3.1.3支撑桩直径1.2m，嵌固段长度7.0m，采用梅花桩形式布置，桩顶设置联系梁形成整体；3.1.4支撑桩、联系梁、腰梁混凝土强度等级C30，支撑桩钢筋保护层厚度50mm，联系梁、腰梁钢筋保护层厚度40mm；3.1.5第一道支撑施加250KN预加力，第二道支撑施加450KN预加力，支撑桩在基坑开挖前完成，支撑桩位置可根据基础图纸情况调整，间距控制在5-6m之间。
3.2施工工序测量定位钻孔灌注桩施工钻孔灌注混凝土灌注桩间连系梁钢支撑施工土方开挖至设计标高3.3施工技术要求3.3.1钻孔灌注桩桩径偏差≤-50mm，垂直度≤1%，桩底沉渣≤100mm；旋挖成孔：泥浆比重满足1.05—1.2，粘度不大于16-22s，含砂量小于4%；护筒采用1Omm厚钢板卷制而成，内径大桩径200mm；埋设后顶部高出自然地面于300mm，偏差控制在20mm以内；桩主筋均采用对接焊接；钢筋笼安放时横向偏差≤20mm，竖向偏差≤50mm，混凝土初灌量不得少于16m3，初灌后应保证导管埋置深度不少于800mm；混凝土灌注过程中导管应始终埋在混凝土中，不能提出混凝土面；当混凝士灌至桩顶时，仔细探测混凝土面标高，确认合格后，方可提升导管；混凝土灌注过程中间不得停顿。
基坑内支撑作用
今天咱们来聊一聊基坑内支撑的作用。
首先呢，基坑内支撑就像是一个坚强的守护者。
它能干嘛呢？它可以防止基坑周围的土啊、岩石啊这些东西坍塌下来。
想象一下，如果没有这个支撑，就好像盖房子没有柱子一样，那多危险呀！我就见过那种没做好支撑的基坑，旁边的土都开始往里面滑，可吓人了。
那它是怎么做到防止坍塌的呢？其实啊，内支撑通过自身的结构强度，把周围的压力给分散开了。
比如说，有个力从左边来，它就会把这个力分到其他方向去。
这里面的原理有点复杂，不过咱们只要知道它有这个分散压力的本事就行啦。
还有哦，在一些情况下，内支撑能够减少地下水对基坑的影响。
地下水这东西可调皮了，老是想往基坑里面渗。
内支撑呢，在一定程度上就像是一道屏障，虽然不能完全挡住水，但至少能减少水带来的一些破坏。
我觉得这一点真的很重要呢！
不过呢，具体到每个工程当中，内支撑的作用可能会根据实际情况有所不同。
有的时候可能某个作用会更突出一点，有的时候又会稍微弱一点。
这就需要大家根据自己的工程实际去判断啦。
我想说的是，大家不要太死板地去看待这些作用，要灵活一点哦。
刚开始接触这些的时候，可能会觉得有点迷糊，这很正常呀！多了解了解就好了嘛。
那为什么我们要这么关注基坑内支撑的作用呢？这还不简单嘛，它关系到整个工程的安全和质量呀！要是因为没搞清楚这个出了问题，那可就悔之晚矣了。
总之呢，基坑内支撑的作用是多方面的，大家一定要好好重视起来哦！。
