深基坑基坑护壁方案
1.基坑边缘围护结构：在基坑开挖边缘用钢筋混凝土预制框架围护结
构围住，这个围护结构按照不同的地质情况有多种形式，如悬臂式护坡、
箱形结构等。
2.护坡：在基坑边缘进行护坡处理，以确保土方不会陷落到基坑内。
护坡可以采用不同的方案，如土工布护坡、钢筋混凝土墙护坡等。
3.土方支护：基坑开挖过程中，根据地质条件和基坑深度，采取不同
的土方支护方式。
常用的支护方式有挡墙支护、钢支撑支护、土钉墙支护等。
4.排水系统：在基坑开挖过程中，要及时排除地下水，以减少水压对
于土体的影响，保证基坑的稳定。
排水系统一般包括排水井、排水管道等。
5.监测系统：在基坑开挖和护壁过程中，要设置监测系统对基坑和支
护结构进行实时监测，以及时发现问题并采取相应措施。
监测系统可以包
括地下水位监测、支撑结构监测等。
此外，还可以考虑采用混凝土护壁桩、梁式护壁等。
但总体来说，深
基坑基坑护壁方案的设计需要根据具体的工程情况、地质条件、土体性质
等进行综合考虑和设计。
在进行深基坑基坑护壁方案设计时，需要充分考虑不同地质条件和现
场实际情况，确保护壁结构的稳定性和可靠性。
同时，施工人员还应具备
一定的专业知识和丰富的经验，以确保基坑施工顺利进行，达到预期的安
全目标。
深基坑支护措施的六种分类一、基坑支护体系的可以选择原则基坑掘进体系一般包括其余部分两部分;指十体系和止水降水体系。
基坑支护结构一般要承受上和水压力，起到挡土和挡水的催化作用。
一般情况下支护结构和止水帷幕共同形成止水体系，但还有两种情况;一种是止水帷幕自成止水体系，另一种是支护本身也起拉开帷幕止水帷幕的作用。
要合理选择基坑支护的类型，一方而要深刻了解各种支护型式的切身感受类型，包括其合理性、优点和缺点，另—方面要结合地质条件利周边的环境及工程造价讲行综合考虑。
二、常用支护结构特性及适用范围常见的基坑支护结构型式主要可以分为放坡开挖、土钉支护结构、悬臂式支护结构、水泥土重力式围护结构、内撑式支护结构、拉锚式支护结构等。
（一）放坡开挖特性及使用范围放坡压挖是选择合理的基坑边坡以保证在开挖投资过程中边坡的稳定性，包括坡面的自立性和路基整体稳定性。
放坡取土费用较低，但挖土及回填土方量较大。
放坡明订于场地开阔，地基土质较好，开挖深度不深的工程。
为了增加基坑边坡的整体稳定性，减少开挖及回填的正下方量，在放坡过程中，常采用简单的简支梁形式。
（二）土钉支护结构物理性质及使用范围上钉支护的机制可理解为通过在基坑边坡中设置土钉，已经形成加筋重力式挡墙，起到挡土作用。
土钉支护开销较低，适应性强，随挖随支，土方开挖完毕即支护完毕，工期短。
上所钉土结构适用于地下水位以上或者人工降水后的黏性支护、粉土、杂填土及非松散性砂士、卵石土等，不适用于淤泥质土及未经降水取证地下水位以下的上层。
上钉支护简图如图1-1所示，实体照片如图1-2所示。
（三）悬臂式支护结构特性及悬臂换用范围悬臂式支护结构常采用脚手架混凝土桩排桩境墙、钢板桩、木板桩、钢筋混凝土板桩，地下连续墙等形式。
根据理论分析和工程经验，拱顶式支护桩的桩身弯矩别土压力，基坑深度、起伏柱径以及配筋的变化而变化，但最大弯矩往往发生在基底平面i以下不远区域。
悬臂式结构对开挖深度很敏感，容易产生较大的变形，对相邻建（构）筑物触发不良影响。
常用的基础基坑（槽沟）开挖支护方式建筑工程CCX在建筑施工过程中，我们常用到的一些基础基坑沟槽支护结构很多，最常用的就是放坡开挖方式、挡板支护方式等等，也有一些质地情况、开挖深度、临边建筑物和构筑物来确定开挖和支护方式，即要保障施工安全顺利，也要保障临边建筑物、别人的人生安全和财产安全；就建筑过程中的各种情况，整理了一些施工支护方式，一共有11种，供建筑业朋友参考，和使用。
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
基坑的分级与11种深基坑支护方式一、基坑的分级一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；三级基坑：开挖深度＜7m，且无特别要求的基坑；二级基坑：不属于一级或三级的其它基坑。
二、一般基坑的支护方式深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。
连续式水平挡土板支撑间断式水平挡土板支撑垂直挡土板式支撑2、简易支护放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工。
短柱横隔板支撑仅适用于部分地段放坡不够、宽度较大的基坑使用。
临时挡土墙支撑仅适用于部分地段下部放坡不够、宽度较大的基坑使用。
3、斜柱支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场，基坑打设柱桩斜柱支撑4、锚拉支撑先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
锚拉支撑三、深基坑的支护方式深基坑支护的基本要求：a、确保支护结构能起挡土作用，基坑边坡保持稳定；b、确保相邻的建(构)筑物、道路、地下管线的安全；c、不因土体的变形、沉陷、坍塌受到危害；d、通过排降水，确保基础施工在地下水位以上进行。
5、排桩支护开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。
八种常见的基坑支护形式优劣分析基坑支护的目的与作用1.保证基坑四周的土体的稳定性，同时满足地下室施工有足够空间的要求，这是土方开挖和地下室施工的必要条件。
2.保证基坑四周相邻建筑物和地下管线等设施在基坑支护和地下室施工期间不受损害，即坑壁土体的变形，包括地面和地下土体的垂直和水平位移要控制在允许范围内。
3.通过截水、降水、排水等措施，保证基坑工程施工作业面在地下水位以上。
基坑支护结构的类型及其适用条件1.放坡开挖优势：只要求稳定，价钱最便宜。
劣势：回填土方较大。
适用：场地开阔，周围无重要建筑物的工程。
2.围护墙深层搅拌水泥土深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
优势:由于一般坑内无支撑,便于机械化快速挖土；具有挡土、止水的双重功能；一般情况下较经济；施工中无振动、无噪声、污染少、挤土轻微。
劣势：位移、厚度相对较大，对于长度大的基坑,需采取中间加墩、起拱等措施以限制过大的位移;施工时需注意防止影响周围环境。
适用：闹市区工程。
3.高压旋喷桩高压旋喷桩所用的材料亦为水泥浆,它是利用高压经过旋转的喷嘴将水泥浆喷入土层与土体混合形成水泥土加固体,相互搭接形成排桩,用来挡土和止水。
优势：施工设备结构紧凑、体积小、机动性强、占地少,并且施工机具的振动很小,噪声也较低,不会对周围建筑物带来振动影响和产生噪声等。
劣势：施工中有大量泥浆排出,容易引起污染。
对于地下水流速过大的地层,无填充物的岩溶地段永冻土和对水泥有严重腐蚀的土质,由于喷射的浆液无法在注浆管周围凝固,均不宜采用该法。
适用：施工空间较小的工程。
4.槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
槽钢长6～8m ,型号由计算确定。
优势:耐久性良好,二次利用率高；施工方便,工期短。
劣势：不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施；抗弯能力较弱，支护刚度小,开挖后变形较大。

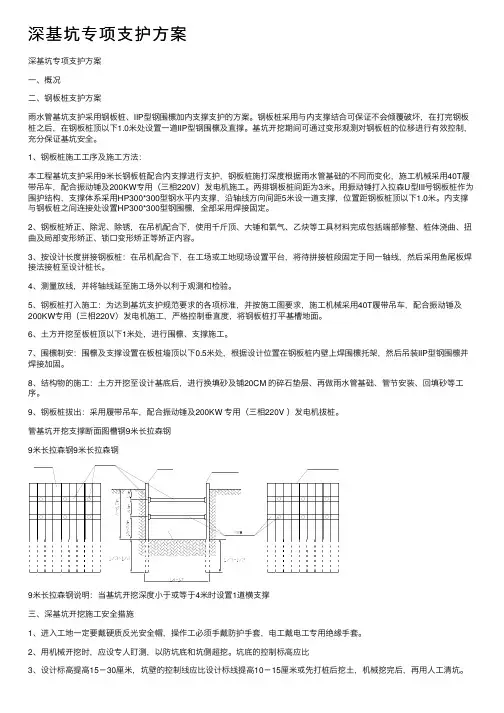

深基坑专项⽀护⽅案深基坑专项⽀护⽅案⼀、概况⼆、钢板桩⽀护⽅案⾬⽔管基坑⽀护采⽤钢板桩、IIP型钢围檩加内⽀撑⽀护的⽅案。
钢板桩采⽤与内⽀撑结合可保证不会倾覆破坏，在打完钢板桩之后，在钢板桩顶以下1.0⽶处设置⼀道IIP型钢围檩及直撑。
基坑开挖期间可通过变形观测对钢板桩的位移进⾏有效控制，充分保证基坑安全。
1、钢板桩施⼯⼯序及施⼯⽅法：本⼯程基坑⽀护采⽤9⽶长钢板桩配合内⽀撑进⾏⽀护，钢板桩施打深度根据⾬⽔管基础的不同⽽变化，施⼯机械采⽤40T履带吊车，配合振动锤及200KW专⽤（三相220V）发电机施⼯。
两排钢板桩间距为3⽶。
⽤振动锤打⼊拉森U型III号钢板桩作为围护结构，⽀撑体系采⽤HP300*300型钢⽔平内⽀撑，沿轴线⽅向间距5⽶设⼀道⽀撑，位置距钢板桩顶以下1.0⽶。
内⽀撑与钢板桩之间连接处设置HP300*300型钢围檩，全部采⽤焊接固定。
2、钢板桩矫正、除泥、除锈，在吊机配合下，使⽤千⽄顶、⼤锤和氧⽓、⼄炔等⼯具材料完成包括端部修整、桩体浇曲、扭曲及局部变形矫正、锁⼝变形矫正等矫正内容。
3、按设计长度拼接钢板桩：在吊机配合下，在⼯场或⼯地现场设置平台，将待拼接桩段固定于同⼀轴线，然后采⽤鱼尾板焊接法接桩⾄设计桩长。
4、测量放线，并将轴线延⾄施⼯场外以利于观测和检验。
5、钢板桩打⼊施⼯：为达到基坑⽀护规范要求的各项标准，并按施⼯图要求，施⼯机械采⽤40T履带吊车，配合振动锤及200KW专⽤（三相220V）发电机施⼯，严格控制垂直度，将钢板桩打平基槽地⾯。
6、⼟⽅开挖⾄板桩顶以下1⽶处，进⾏围檩、⽀撑施⼯。
7、围檩制安：围檩及⽀撑设置在板桩墙顶以下0.5⽶处，根据设计位置在钢板桩内壁上焊围檩托架，然后吊装IIP型钢围檩并焊接加固。
8、结构物的施⼯：⼟⽅开挖⾄设计基底后，进⾏换填砂及铺20CM 的碎⽯垫层、再做⾬⽔管基础、管节安装、回填砂等⼯序。
9、钢板桩拔出：采⽤履带吊车，配合振动锤及200KW 专⽤（三相220V ）发电机拔桩。
基坑支护方法基坑支护是指在土方开挖过程中，为防止基坑坍塌和保护周边建筑物安全而采取的一系列支护措施。
基坑支护的方法有很多种，根据基坑的深度、土质、周边环境等因素的不同，选择不同的支护方式是非常重要的。
下面将介绍一些常见的基坑支护方法。
首先，常见的基坑支护方法之一是土钉墙支护。
土钉墙是一种以预埋土钉为主体，再加上混凝土面板或钢板等材料构成的支护结构。
土钉墙支护具有施工周期短、成本低、适应性强等优点，适用于较浅的基坑支护。
其次，挡墙支护是一种常见的基坑支护方法。
挡墙支护是指在基坑周边设置混凝土挡墙或钢筋混凝土挡墙，以防止土方坍塌和保护周边建筑物安全。
挡墙支护适用于基坑较深、土质较松的情况，具有抗震性能好、施工周期短等优点。
另外，钢支撑是一种常用的基坑支护方法。
钢支撑是指在基坑内设置钢管或钢板支撑结构，以支撑土方和保护周边建筑物安全。
钢支撑具有承载力大、施工周期短、适应性强等优点，适用于基坑较深、土质较松的情况。
此外，土钢支护是一种综合性的基坑支护方法。
土钢支护是指在基坑周边设置土钢墙或土钢梁支护结构，以防止土方坍塌和保护周边建筑物安全。
土钢支护具有抗震性能好、适应性强等优点，适用于基坑较深、土质较松的情况。
最后，预应力锚杆支护是一种新型的基坑支护方法。
预应力锚杆支护是指在基坑周边设置预应力锚杆，通过预应力锚杆的张拉作用，达到支护土方和保护周边建筑物安全的目的。
预应力锚杆支护具有施工周期短、成本低、适应性强等优点，适用于基坑较深、土质较松的情况。
综上所述，基坑支护是土木工程中非常重要的一环，选择合适的支护方法对于保障施工安全和周边建筑物安全至关重要。
在实际工程中，需要根据基坑的具体情况和要求，选择合适的支护方法，并严格按照相关规范和标准进行施工，以确保基坑支护的有效性和安全性。
11种深基坑支护方式
一、基坑的分级
一级基坑：重要工程，支护结构与基础结构合一工程，开挖深度＞10m，临近建筑物、重要设施在开挖深度以内；开挖影响范围内有历史或近代优秀建筑、重要管线需严加保护；
三级基坑：开挖深度＜7m，且无特别要求的基坑；
二级基坑：不属于一级或三级的其它基坑。
二、一般基坑的支护方式
深度不大的三级基坑，当放坡开挖有困难时，可采用短柱横隔板支撑、临时挡土墙支撑、斜柱支撑、锚拉支撑等支护方法。
1、基槽支护
基(沟) 槽开挖一般采用横撑式土壁支撑。
可分为水平挡土板及垂直挡土板两大类。
前者挡土板的布置又分为间断式和连续式两种。
湿度小的粘性土挖土深度＜3m时，可用间断式水平挡土板支撑。
对松散、湿度大的土可用连续式水平挡土板支撑，挖土深度可达5m。
对松散和湿度很高的土可用垂直挡土板式支撑，其挖土深度不限。
连续式水平挡土板支撑
间断式水平挡土板支撑
垂直挡土板式支撑
2、简易支护
放坡开挖的基坑，当部份地段放坡宽度不够时，可采用短柱横隔板支撑、临时挡土墙支撑等简易支护方法进行基础施工。
短柱横隔板支撑
仅适用于部分地段放坡不够、宽度较大的基坑使用。
临时挡土墙支撑
仅适用于部分地段下部放坡不够、宽度较大的基坑使用。
3、斜柱支撑
先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板并用斜撑支顶，挡土板内侧填土夯实。
适用于深度不大的大型基坑使用。
施工现场，基坑打设柱桩
斜柱支撑
4、锚拉支撑
先沿基坑边缘打设柱桩，在柱桩内侧支设挡土板，柱桩上端用拉杆拉紧，挡土板内侧填土夯实。
适用于深度不大、不能安设横(斜)撑的大型基坑使用。
锚拉支撑
三、深基坑的支护方式
深基坑支护的基本要求：
a、确保支护结构能起挡土作用，基坑边坡保持稳定；
b、确保相邻的建(构)筑物、道路、地下管线的安全；
c、不因土体的变形、沉陷、坍塌受到危害；
d、通过排降水，确保基础施工在地下水位以上进行。
1、排桩支护
开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。
施工方便、安全度好、费用低。
钢筋砼灌注桩的排列方式
北京神华大厦基坑的交错相间排桩支护
直径0.6～1.1m的钻孔灌注桩可用于深7～13m的基坑支护，直径0.5～0.8m的沉管灌注桩可用于深度在10m以内的基坑支护，单层地下室常用0.8～1.2m的人工挖孔灌注桩作支护结构。
2、土钉墙支护
天然土体通过钻孔、插筋、注浆来设置土钉(亦称砂浆锚杆)并与喷射砼面板相结合，形成类似重力挡墙的土钉墙，以抵抗墙后的土压力，保持开挖面的稳定。
也称为喷锚网加固边坡或喷锚网挡墙。
土钉支护施工工艺
1）开挖工作面：土钉支护应自上而下分段分层进行，分层深度视土层情况而定，工作面宽度不宜＜6m，纵向长度不宜＜l0m。
2）喷射第一层砼：为防止土体松弛和崩解，须尽快做第一层喷射砼，厚度不宜＜40～50mm。
喷射砼水泥用量≮400kg/m3。
3）土钉成孔：土钉成孔直径70～120mm、向下倾角15～200，成孔方法和工艺由承包商根据土层条件、设备和经验而定。
4）安设土钉、注浆：土钉有单杆和多杆之分，单杆多为Φ22～32mm的粗螺纹钢筋，多杆一般为2～4根Φ16mm钢筋。
采用灰浆泵注浆，土钉注浆可不加压。
5）挂钢筋网、喷射砼面层：钢筋网通常直径Φ6～10、间距200～300mm，与土钉连接牢固。
钢筋与第一层喷射砼的间隙≮20mm。
设置双层钢筋网时，第二层钢筋网应在第一层钢筋网被覆盖后铺设。
砼面板厚度50～100mm。
3、锚杆支护
是在未开挖的土层立壁上钻孔至设计深度，孔内放入拉杆，灌入水泥砂浆与土层结合成抗拉力强的锚杆，锚杆一端固定在坑壁结构上，另一端锚固在土层中，将立壁土体侧压力传至深部的稳定土层。
适于较硬土层或破碎岩石中开挖较大较深基坑，邻近有建筑物须保证边坡稳定时采
用。
锚杆支护施工工艺
1）造孔：包括钻机就位、施钻成孔、清孔三个作业步骤。
造孔用冲击式钻机、旋转式钻机或旋转式冲击钻机，偏心钻机跟进护壁套管方式钻进，造孔须干钻，严禁水
钻；考虑沉渣厚度，孔底应超钻30～50mm；成孔后高压风清洗孔壁，以保证砂浆与孔壁的粘结力。
2）锚杆的制作与安装
包括下料、除锈防腐、焊接导向锥、绑扎、入孔六个步骤。
拉杆常用钢管、粗钢筋或钢丝束、钢绞线制成的锚索。
锚索预留长度为1- 1.5m，锚固段间隔1-2m设置隔离架和紧箍环，中心布置灌浆管；自由段外套塑料管，前端切实作好隔浆措施。
锚索入孔
制作完毕的锚索
3）灌浆
基坑锚杆常采用埋管式灌浆的一次灌浆法，即由孔底向上有压一次性灌浆，压力≮0.6～0.8MPa，砂浆至孔口溢满为止，注浆管不拔出；当土体松散或岩石破碎易发生漏浆时采用二次灌浆法。
4）预应力张拉及封锚：与结构施工预应力张拉及封锚工艺相同。
4、挡土灌注桩与土层锚杆结合支护
桩顶不设锚桩、拉杆,而是挖至一定深度，每隔一定距离向桩背面斜向打入锚杆，达到强度后，安上横撑，拉紧固定，在桩中间挖土，直至设计深度适于大型较深基坑，施工期较长，邻近有建筑物，不允许支护、邻近地基不允许有下沉位移时使用。
5、钢板桩支护
当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。
板桩支撑可分为无锚板桩(悬臂式板桩)和有锚板桩。
常用的钢板桩为U型钢板桩，又称拉森钢板桩。
U型钢板桩
钢板桩水上围堰
1）无锚板桩
从一角开始逐块插打，每块钢板桩自起打到结束中途不停顿。
打法简便、快速，但单块打入易向一边倾斜，累计误差不易纠正,壁面平直度也较难控制。
仅在桩长＜10m、工程要求不高时采用。
又称单独打入法。
2）有锚板桩的双层围檩插桩法
是先沿板桩边线搭设双层围檩支架，然后将板桩依次在双层围檩中全部插好，形成一个高大的板桩墙。
待四角封闭合拢后，再按阶梯形逐渐将板桩一块块打至设计标高。
该打法可保证平面尺寸准确和板桩垂直度，但施工速度慢。
6、地下连续墙支护
先建造钢筋砼地下连续墙，达到强度后在墙间用机械挖土。
该支护法刚度大、强度高，可挡土、承重、截水、抗渗,可在狭窄场地施工,适于大面积、有地下水的深基坑施工。
槽段的连接
7、挡墙＋内撑支护
当基坑深度较大，悬臂式挡墙的强度和变形无法满足要求、坑外锚拉可靠性低时，则可在坑内采用内撑支护。
它适用于各种地基土层，缺点是内支撑会占用一定的施工空间。
常用有钢管内撑支护和钢筋砼构架内撑支护。
大型深基坑的钢管对撑支护
钢筋砼构架式内撑支护
1）钢管内支撑
钢管支撑一般采用Φ609钢管，用不同壁厚适应不同的荷载。
钢管支撑的形式为对撑或角撑，对撑的间距较大时，可设置腹杆形成桁架式支撑。
2 钢筋砼内支撑
钢筋砼内支撑刚度大、变形小,能有效控制挡墙和周围地面的变形。
它可随挖土逐层就地现浇，形式可随基坑形状而变化，适用于周围环境要求较高的深基坑。
平面尺寸大的内支撑应在交点处设置立柱，立柱宜为格构式柱，以免影响底板穿筋，立柱下端插入工程桩内≮2m，否则应设置专用的桩基础。
