井控设备-1.

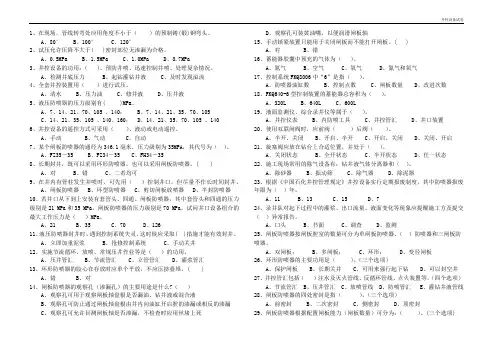

井控设备试卷1、在现场，管线转弯处应用角度不小于（）的预制铸(锻)钢弯头。

A、80°B、100°C、120°2、试压允许压降不大于( )密封部位无渗漏为合格。

A、0.5MPaB、1.5MPaC、1.0MPaD、0.7MPa3、井控设备的功用：（）、预防井喷、迅速控制井喷、处理复杂情况。

A、检测井底压力B、起钻灌钻井液C、及时发现溢流4、全套井控装置用（）进行试压。

A、清水B、压力油C、修井液D、压井液5、液压防喷器的压力级别有( )MPa。

A、7、14、21、70、105 、140；B、7、14、21、35、70、105C、14、21、35、105 、140、160；D、14、21、35、70、105 、1406、井控设备的遥控方式可采用（）、液动或电动遥控。

A、手动B、气动C、自动7、某个闸板防喷器的通经为346.1毫米，压力级别为35MPA，其代号为（）。

A、FZ35－35B、FZ34－35C、FH34－358、长期封井，既可以采用环形防喷器，也可以采用闸板防喷器。

( )A、对B、错C、二者均可9、在井内有管柱发生井喷时，可先用（）控制井口，但尽量不作长时间封井。

A、闸板防喷器B、环型防喷器C、剪切闸板放喷器D、半封防喷器10、若井口从下到上安装有套管头、四通、闸板防喷器，其中套管头和四通的压力级别是21 MPa和35 MPa，闸板防喷器的压力级别是70 MPa，试问井口设备组合的最大工作压力是（）MPa。

A、21B、35C、70D、12611、液压防喷器封井时，遇到控制系统失灵，这时候应采取( )措施才能有效封井。

A、立即加重泥浆B、抢修控制系统C、手动关井12、实施节流循环、放喷、常规压井作业等是（）的功用。

A、压井管汇B、节流管汇C、立管管汇D、灌浆管汇13、环形防喷器的胶心在存放时应单个平放，不应压挤叠堆。

( )A、错B、对14、闸板防喷器的观察孔（渗漏孔）的主要用途是什么?（）A、观察孔可用于观察闸板轴盘根是否漏油、钻井液或混合液B、观察孔可防止通过闸板轴盘根由井内向油缸开启腔的渗漏或相反的渗漏C、观察孔可允许目测闸板轴是否渗漏，不检查时应用丝堵上死D、观察孔可装黄油嘴，以便润滑闸板轴15、手动锁紧装置只能用于关闭闸板而不能打开闸板。

1.井控设备在国内外的发展状况1.1. 国内的井控设备发展状态国内的井控设备在近几年来取得了长足的进步，内在质量、外观质量都有了很大的提高。

防喷器的一些功能试验做的也越来越全面，防喷器的可靠性较以前有了很大的提高。

目前钻井用的闸板防喷器压力级别最高已经达到了105MPa，环形防喷器也已经达到了70 MPa，防喷器的种类也比较全面。

防喷器承压件的材料得到了保证密封件的制造得到了加强标准的细化、提高竞争更趋于激烈1.1.1.国内防喷器的研制及应用情况1.1.1.1. 国内防喷器产品规格范围及特点●闸板防喷器●环形防喷器●分流器●旋转防喷器●电缆防喷器●不压井带压作业装置1.1.1.2. 防喷器可以实现的功能随着钻机的更新，可以安装高度较高的整组防喷器，这样就为实现新工艺的井口控制提供了较为可靠的保证。

同时对防喷器的功能要求也提高了。

现在的国产防喷器主要可以实现以下几项功能：1)密封钻具2)在所有控制井喷措施都失效后可以剪断钻具3)强行起下钻具4)悬挂钻具。

悬挂钻具的闸板主要有两种工况，一是所用的钻杆接头为直角台阶，另一种是所用的钻杆接头为18º台阶。

5)手动、液动锁紧闸板6)用作分流系统1.1.1.3. 在酸性环境中的应用。

在酸性环境中，制造防喷器执行的标准是NACE MR-01-75。

我们目前主要是针对内部可接触流体的零件进行抗硫处理，目前我们的防喷器具有这项功能。

防硫化氢的具体措施是按照行业标准SY5087《含硫油气田安全钻井法》防喷器可适应的外部酸性环境主要是螺栓、螺母的抗硫处理，一般的设计是降低螺栓的强度，但这样同时也就降低了防喷器的最大工作压力。

如果要保持防喷器原有的额定工作压力不变，而且还要具有抗硫的功能，就要选用非常特殊的螺栓材料，成本大约要提高25~30倍。

所以在选用防喷器时应注意这一点。

目前，我们对材料抗硫化氢处理的方法主要是控制材料化学成分和热处理工艺，这两项工作作好了就可以满足抗硫化氢的要求。

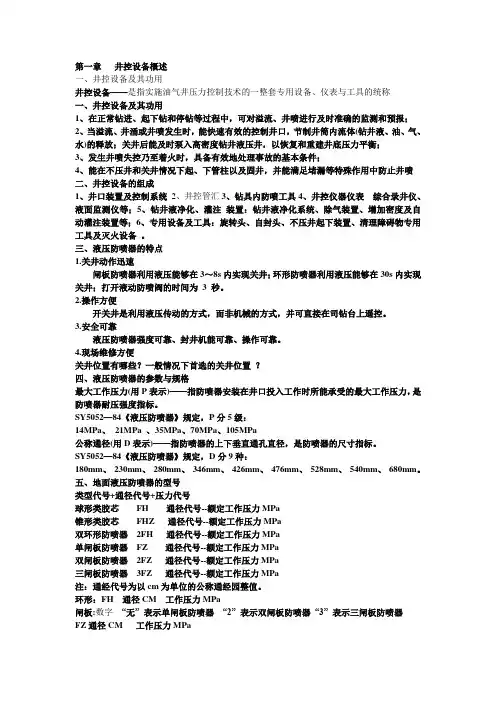

第一章井控设备概述一、井控设备及其功用井控设备——是指实施油气井压力控制技术的一整套专用设备、仪表与工具的统称一、井控设备及其功用1、在正常钻进、起下钻和停钻等过程中，可对溢流、井喷进行及时准确的监测和预报；2、当溢流、井涌或井喷发生时，能快速有效的控制井口，节制井筒内流体(钻井液、油、气、水)的释放；关井后能及时泵入高密度钻井液压井，以恢复和重建井底压力平衡；3、发生井喷失控乃至着火时，具备有效地处理事故的基本条件；4、能在不压井和关井情况下起、下管柱以及固井，并能满足堵漏等特殊作用中防止井喷二、井控设备的组成1、井口装置及控制系统2、井控管汇3、钻具内防喷工具4、井控仪器仪表综合录井仪、液面监测仪等；5、钻井液净化、灌注装置：钻井液净化系统、除气装置、增加密度及自动灌注装置等；6、专用设备及工具：旋转头、自封头、不压井起下装置、清理障碍物专用工具及灭火设备。

三、液压防喷器的特点1.关井动作迅速闸板防喷器利用液压能够在3～8s内实现关井；环形防喷器利用液压能够在30s内实现关井；打开液动防喷阀的时间为 3 秒。

2.操作方便开关井是利用液压传动的方式，而非机械的方式，并可直接在司钻台上遥控。

3.安全可靠液压防喷器强度可靠、封井机能可靠、操作可靠。

4.现场维修方便关井位置有哪些？一般情况下首选的关井位置？四、液压防喷器的参数与规格最大工作压力(用P表示)——指防喷器安装在井口投入工作时所能承受的最大工作压力，是防喷器耐压强度指标。

SY5052—84《液压防喷器》规定，P分5级：14MPa、21MPa 、35MPa、70MPa、105MPa公称通径(用D表示)——指防喷器的上下垂直通孔直径，是防喷器的尺寸指标。

SY5052—84《液压防喷器》规定，D分9种：180mm、230mm、280mm、346mm、426mm、476mm、528mm、540mm、680mm。

五、地面液压防喷器的型号类型代号+通径代号+压力代号球形类胶芯FH 通径代号--额定工作压力MPa锥形类胶芯FHZ 通径代号--额定工作压力MPa双环形防喷器2FH 通径代号--额定工作压力MPa单闸板防喷器FZ 通径代号--额定工作压力MPa双闸板防喷器2FZ 通径代号--额定工作压力MPa三闸板防喷器3FZ 通径代号--额定工作压力MPa注：通经代号为以cm为单位的公称通经园整值。

井控设备一、概述1.井控设备井控设备是用来控制和预防井喷的装置、仪器、仪表和专用工具，是井下作业施工必须配备的系列设备。

包括防喷器组（采油(气)井口、套管头）,内防喷工具,防喷器控制系统,井控管汇,井控仪器仪表,井液加重、除气、灌注设备,特殊井控设备和工具等。

2学习井控设备的目的井控设备是对井喷事故进行预防、监测、控制、处理的必备装置。

通过井控装置可以做到有控施工,既可以减少对油气层的损害,又可以保护套管,防止井喷和井喷失控,实现安全、优质、高效、低耗、环保作业。

3.并控设备的功用(1).及时发现溢流，预防井喷。

(2)能够关闭井口,密封管柱内和环空的压力，迅速控制井喷。

(3)允许井内流体可控制地排放，处理复杂情况。

(4)处理井喷失控。

显然，井控设备是压力控制的关键手段，是修井安全的可靠保证。

二、防喷器是井下作业井控必须配备的防喷装置,对预防和处理井喷有非常重要的作用;是井口的密封工具1、防喷器分类防喷喷器包括手动防喷器和液压防喷器；根据密封方式的不同可分为：锥形胶芯防喷器环形防喷器筒型胶芯防喷器球形胶芯防喷器防喷器液压闸板防喷器手动闸板防喷器闸板防喷器单闸板防喷器双闸板防喷器三闸板防喷器双闸板防喷器环形防喷器旋转防喷器液压双闸板防喷器单闸板防喷器2、防喷器的型号MPacm表示类型H、Z、X表示防喷器S.1.2.3表示手动、单、双、三闸板数旋转防喷器型号改进号,MPa动密封最大工作压力,MPa,cm3.防喷器两大性能指标(1)防喷器的最大工作压力是指防喷器安装在井口投入工作时所能承受的最大井口压力最大工作压力是防喷器的强度指标。

(2)防喷器的公称通径是指防喷器的上下垂直通孔直径。

公称通径是防喷器的尺寸指标。

4.解释防喷器的型号:(1).2FZ35-21·双闸板防喷器通径35cm,工作压力21MPa(2).FH35-35·环形防喷器通径35cm,工作压力35MPa(3).FZ18-21·表示公称通径为180mm,最大工作压力为21MPa的单闸板防喷器(4).2FZ18-35表示公称通径为180mm,最大工作压力为35MPa的双闸板防喷器。

井控基本知识一．井控设备1．远控房型号：FKQ2105，210——蓄储器容积210L；5——5个控制对象。

2．闸板防喷器关井时间：3~8秒钟。

环形防喷器关井时间30秒。

3．双闸板防喷器型号：2FZ28-35；双闸板；280mm的公称直径，35Mpa的额定工作压力。

4．闸板防喷器的四处密封：a．闸板前部与管子的密封。

b．闸板顶部与壳体的密封。

c．侧门与壳体的密封。

d．侧门腔与活塞间的密封。

5．拆换闸板的操作程序：a．控制手柄换向阀处于中位。

b．拆下螺丝，旋开侧门。

c．液压关井，使侧门从侧门腔伸出。

d．换闸板。

液压关井，闸板收回侧门腔。

e．将换向手柄处于中位。

f．旋闭侧门，上紧螺丝。

6．手动锁紧装置手动锁装置只有在长期关井和液控失效的情况采用。

主要结构原理：锁紧轴与活塞以反扣连接。

平时锁紧轴旋入活塞，随活塞运动，不影响液压关井。

手动关井的操作步骤：a．液压关井b．手动锁紧c．液控压力泄压。

手动开井步骤：a．手动解锁。

b．液压开井。

c．液控压力泄压。

7．储能器充气为氮气，预充气压为7Mpa。

储能器额定工作压力为21Mpa，进入井控时储能器油压始终保持在17.5~21MPa。

8．管汇压力通常为10.5MPa。

9．远控房在井架大门前左侧，距井口25米。

10．放喷管线接出井口25米。

11．每隔10~15米打水泥基墩及固定螺丝。

12．钻具内防喷工具：a．方钻杆回压阀，方钻杆上回压阀为反扣接在方钻杆上端，本队使用的方钻杆下回压凡尔。

保护水龙带、立管管线。

b．钻杆回压凡尔。

只允许钻井液向下流动，不允许钻井液向上流动。

钻井技术1．发生气侵的根本原因：井桶内压力小于地层压力。

a.起钻未灌满泥浆。

b.起钻时钻头泥包、起钻速度快造成大的抽吸压力。

c.钻井密度不够。

d.地层压力异常。

2．发生气侵的现象：a．钻时变快。

b．泥浆液面上升。

c．停泵时仍有钻井液流出。

d．钻井液流量突然增大。

e．钻井液表面有大量气泡。

f．钻井密度上升，粘度下降。
