井控设备(2015年)

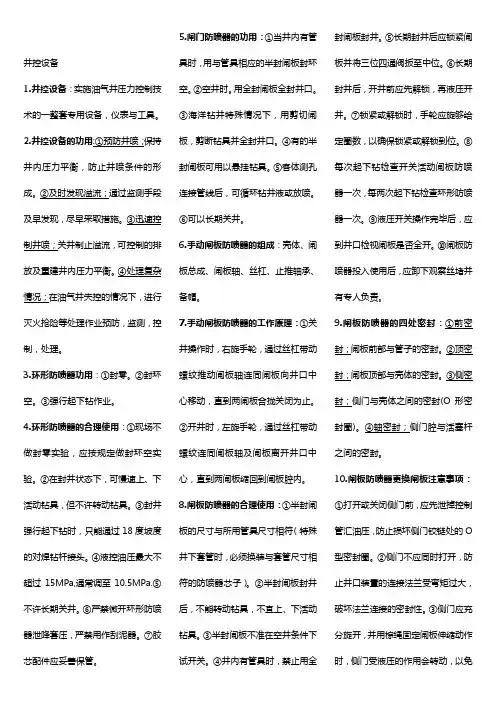

井控设备1.井控设备：实施油气井压力控制技术的一整套专用设备，仪表与工具。

2.井控设备的功用:①预防井喷；保持井内压力平衡，防止井喷条件的形成。

②及时发现溢流；通过监测手段及早发现，尽早采取措施。

③迅速控制井喷；关井制止溢流，可控制的排放及重建井内压力平衡。

④处理复杂情况；在油气井失控的情况下，进行灭火抢险等处理作业预防，监测，控制，处理。

3.环形防喷器功用：①封零。

②封环空。

③强行起下钻作业。

4.环形防喷器的合理使用：①现场不做封零实验，应按规定做封环空实验。

②在封井状态下，可慢速上、下活动钻具，但不许转动钻具。

③封井强行起下钻时，只能通过18度坡度的对焊钻杆接头。

④液控油压最大不超过15MPa,通常调至10.5MPa.⑤不许长期关井。

⑥严禁微开环形防喷器泄降套压，严禁用作刮泥器。

⑦胶芯配件应妥善保管。

5.闸门防喷器的功用：①当井内有管具时，用与管具相应的半封闸板封环空。

②空井时。

用全封闸板全封井口。

③海洋钻井特殊情况下，用剪切闸板，剪断钻具并全封井口。

④有的半封闸板可用以悬挂钻具。

⑤客体测孔连接管线后，可循环钻井液或放喷。

⑥可以长期关井。

6.手动闸板防喷器的组成：壳体、闸板总成、闸板轴、丝杠、止推轴承、备帽。

7.手动闸板防喷器的工作原理：①关井操作时，右旋手轮，通过丝杠带动螺纹推动闸板轴连同闸板向井口中心移动，直到两闸板合拢关闭为止。

②开井时，左旋手轮，通过丝杠带动螺纹连同闸板轴及闸板离开井口中心，直到两闸板缩回到闸板腔内。

8.闸板防喷器的合理使用：①半封闸板的尺寸与所用管具尺寸相符（特殊井下套管时，必须换装与套管尺寸相符的防喷器芯子）。

②半封闸板封井后，不能转动钻具，不宜上、下活动钻具。

③半封闸板不准在空井条件下试开关。

④井内有管具时，禁止用全封闸板封井。

⑤长期封井后应锁紧闸板并将三位四通阀扳至中位。

⑥长期封井后，开井前应先解锁，再液压开井。

⑦锁紧或解锁时，手轮应旋够给定圈数，以确保锁紧或解锁到位。

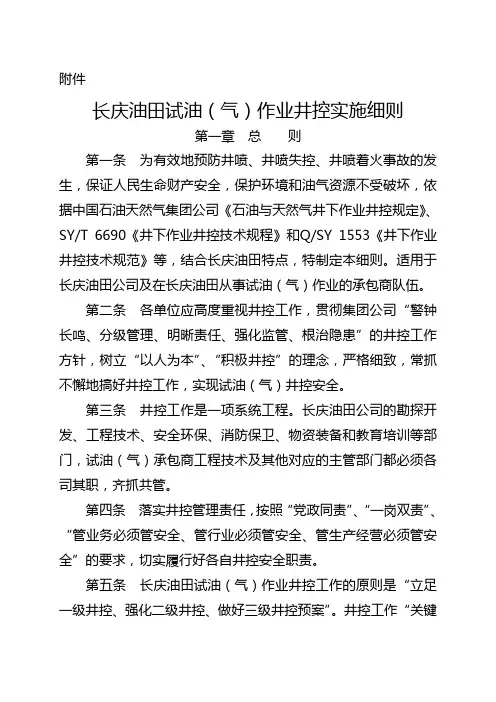

附件长庆油田试油（气）作业井控实施细则第一章总则第一条为有效地预防井喷、井喷失控、井喷着火事故的发生，保证人民生命财产安全，保护环境和油气资源不受破坏，依据中国石油天然气集团公司《石油与天然气井下作业井控规定》、SY/T 6690《井下作业井控技术规程》和Q/SY 1553《井下作业井控技术规范》等，结合长庆油田特点，特制定本细则。

适用于长庆油田公司及在长庆油田从事试油（气）作业的承包商队伍。

第二条各单位应高度重视井控工作，贯彻集团公司“警钟长鸣、分级管理、明晰责任、强化监管、根治隐患”的井控工作方针，树立“以人为本”、“积极井控”的理念，严格细致，常抓不懈地搞好井控工作，实现试油（气）井控安全。

第三条井控工作是一项系统工程。

长庆油田公司的勘探开发、工程技术、安全环保、消防保卫、物资装备和教育培训等部门，试油（气）承包商工程技术及其他对应的主管部门都必须各司其职，齐抓共管。

第四条落实井控管理责任，按照“党政同责”、“一岗双责”、“管业务必须管安全、管行业必须管安全、管生产经营必须管安全”的要求，切实履行好各自井控安全职责。

第五条长庆油田试油（气）作业井控工作的原则是“立足一级井控、强化二级井控、做好三级井控预案”。

井控工作“关键在领导、重点在基层、要害在岗位”。

第六条本细则规定了长庆油田试油（气）作业地质、工程、施工设计中的井控要求，井控装置配备、安装、试压、使用和管理，作业前的井控准备，试油（气）作业施工过程中的井控工作，防火、防爆、防H2S、CO等有毒有害气体的安全措施，井喷应急救援处置，井控技术培训，井控管理组织及职责，井控管理制度等方面内容。

第七条连续油管作业、新工艺试验井的井控技术要求执行集团公司相关规定及工程设计。

第二章地质、工程、施工设计的井控要求第八条每口井进行地质、工程、施工设计时，要根据长庆油田试油（气）井控风险分级，制定相应的井控装备配置、技术及监管措施。

长庆油田试油（气）作业井控风险分级如下一、气田一级风险井：“三高”井、异常高压井、区域探井、水平井。

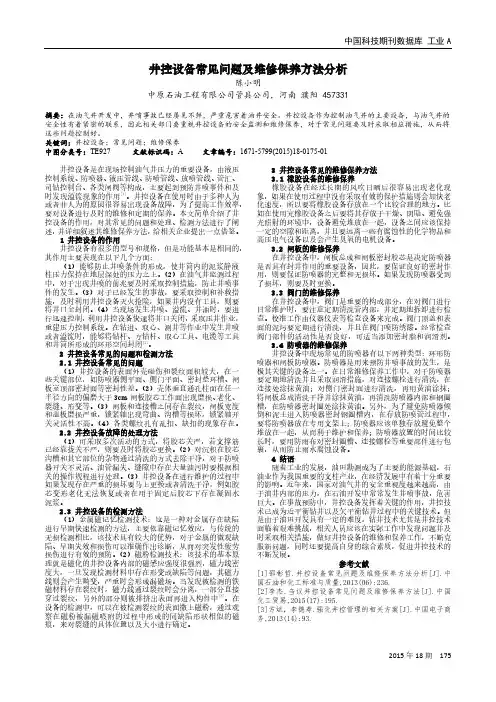

中国科技期刊数据库 工业A2015年18期 175井控设备常见问题及维修保养方法分析陈小明中原石油工程有限公司管具公司，河南 濮阳 457331摘要：在油气井开发中，井喷事故已经屡见不鲜，严重危害着油井安全。

井控设备作为控制油气井的主要设备，与油气井的安全性有着紧密的联系，因此相关部门要重视井控设备的安全监测和维修保养，对于常见问题要及时采取相应措施，从而将这些问题控制好。

关键词：井控设备；常见问题；维修保养 中图分类号：TE927 文献标识码：A 文章编号：1671-5799(2015)18-0175-01井控设备是在现场控制油气井压力的重要设备，由液压控制系统、防喷器、液压管线、防喷管线、放喷管线、管汇、司钻控制台、各类闸阀等构成，主要起到预防井喷事件和及时发现溢流现象的作用[1]。

井控设备在使用时由于多种人为或者非人为的原因很容易出现设备故障，为了提高工作效率，要对设备进行及时的维修和定期的保养。

本文简单介绍了井控设备的作用，对其常见的问题和处理、检测方法进行了阐述，并详细叙述其维修保养方法，给相关企业提出一点借鉴。

1 井控设备的作用井控设备有很多的型号和规格，但是功能基本是相同的，其作用主要表现在以下几个方面：（1）能够防止井喷条件的形成，使井筒内的泥浆静液柱压力保持在地层深处的压力之上。

（2）在油气井监测过程中，对于出现井喷的前兆要及时采取控制措施，防止井喷事件的发生。

（3）对于已经发生的事故，要采取控制和补救措施，及时利用井控设备灭火抢险，如果井内没有工具，则要将井口全封闭。

（4）当现场发生井喷、溢流、井涌时，要进行迅速控制，利用井控设备快速将井口关闭，采取压井作业，重建压力控制系统。

在钻进、取心、测井等作业中发生井喷或者溢流时，能够将钻杆、方钻杆、取心工具、电缆等工具和井筒所形成的环形空间封闭[2]。

2 井控设备常见的问题和检测方法 2.1 井控设备常见的问题（1）井控设备的表面外壳碰伤和裂纹面积较大，在一些关键部位，如防喷器侧平面、侧门平面、密封垫环槽、闸板室顶部密封面等密封性差。

井控设备概述1. 引言井控设备是石油、天然气和其他能源领域的关键设备之一。

它们在井口和井筒中起着关键作用，以确保油井和气井的安全和高效运行。

井控设备旨在监测和控制井底的压力、温度和流量等参数，以确保井筒内的石油和天然气得以高效地生产和提取。

2. 井控设备的功能井控设备具有以下主要功能：2.1 压力监测和控制井控设备通过监测井底的压力变化，以及与地面控制系统的通信，实现对井口和井筒内压力的监测和控制。

这对于确保井口周围环境的安全以及油气的顺利提取至关重要。

2.2 温度监测和控制井控设备还能够监测井底的温度变化，并通过相应的控制系统对温度进行调节。

这对于保护井筒和井口的机械设备以及油气的高效生产具有重要作用。

2.3 流量监测和控制井控设备能够实时监测井底油气的流量，并与地面系统进行数据传输和控制。

这对于确保油井和气井的生产量达到设计要求，并进行相应调控非常重要。

2.4 防喷器控制井控设备中的防喷器控制系统能够监测井底的压力变化，并在发生井喷等危险情况时自动启动防喷器来保护工作人员的安全。

2.5 远程监控和操作井控设备通常配备有远程监控和操作系统，以便工作人员可以远程监测和操作井口和井筒内的设备。

这对于提高工作人员的工作效率和安全性非常重要。

3. 井控设备的类型井控设备按照其在井筒内的位置和功能可以分为以下几类：3.1 井口控制设备井口控制设备包括防喷器、压力传感器、温度传感器等。

它们安装在井口附近，用于监测和控制井口的压力、温度和流量等参数。

3.2 井筒控制设备井筒控制设备包括动作控制阀、流量计等。

它们安装在井筒内部，通过监测和控制井筒内油气的流量、压力和温度等参数，以保证油井和气井的正常生产。

3.3 地面控制系统地面控制系统包括监测仪表、控制面板和远程操作界面等。

它们用于监测和控制井口和井筒内的井控设备，并与地面工作人员进行数据传输和控制。

4. 井控设备的重要性井控设备在石油和天然气生产过程中起着关键作用，具有以下重要性：4.1 提高生产效率井控设备能够实时监测和控制井底的参数，以保证油气的高效提取和生产。

1.井控设备在国内外的发展状况1.1. 国内的井控设备发展状态国内的井控设备在近几年来取得了长足的进步，内在质量、外观质量都有了很大的提高。

防喷器的一些功能试验做的也越来越全面，防喷器的可靠性较以前有了很大的提高。

目前钻井用的闸板防喷器压力级别最高已经达到了105MPa，环形防喷器也已经达到了70 MPa，防喷器的种类也比较全面。

防喷器承压件的材料得到了保证密封件的制造得到了加强标准的细化、提高竞争更趋于激烈1.1.1.国内防喷器的研制及应用情况1.1.1.1. 国内防喷器产品规格范围及特点●闸板防喷器●环形防喷器●分流器●旋转防喷器●电缆防喷器●不压井带压作业装置1.1.1.2. 防喷器可以实现的功能随着钻机的更新，可以安装高度较高的整组防喷器，这样就为实现新工艺的井口控制提供了较为可靠的保证。

同时对防喷器的功能要求也提高了。

现在的国产防喷器主要可以实现以下几项功能：1)密封钻具2)在所有控制井喷措施都失效后可以剪断钻具3)强行起下钻具4)悬挂钻具。

悬挂钻具的闸板主要有两种工况，一是所用的钻杆接头为直角台阶，另一种是所用的钻杆接头为18º台阶。

5)手动、液动锁紧闸板6)用作分流系统1.1.1.3. 在酸性环境中的应用。

在酸性环境中，制造防喷器执行的标准是NACE MR-01-75。

我们目前主要是针对内部可接触流体的零件进行抗硫处理，目前我们的防喷器具有这项功能。

防硫化氢的具体措施是按照行业标准SY5087《含硫油气田安全钻井法》防喷器可适应的外部酸性环境主要是螺栓、螺母的抗硫处理，一般的设计是降低螺栓的强度，但这样同时也就降低了防喷器的最大工作压力。

如果要保持防喷器原有的额定工作压力不变，而且还要具有抗硫的功能，就要选用非常特殊的螺栓材料，成本大约要提高25~30倍。

所以在选用防喷器时应注意这一点。

目前，我们对材料抗硫化氢处理的方法主要是控制材料化学成分和热处理工艺，这两项工作作好了就可以满足抗硫化氢的要求。

井控工作总结一年来在厂领导正确领导下，认真贯彻落实中油公司《井下作业井控管理规定》和XX油田公司《井下作业井控实施细则》。

深刻吸取6.5和BP公司井喷事故教训，加强了井控工作管理，把井控工作作为安全生产的重中之重来抓，使井控管理工作取得较好的效果。

一是未发生井喷事故；二是员工的井控意识进一步提高；三是井控基础工作统一规范；四是现场井控管理标准化有所提高，五是全员能够参与井控管理。

1、加强组织领导，落实各级管理者的井控责任成立以各级行政正职为井控第一责任人的井控管理领导小组，落实各级井控管理责任人，完善厂、站队、班组三级井控管理网络，将与井控管理相关的各级管理者纳入到井控管理网络中来，保证井控工作不留死角；各级管理者按“谁主管、谁负责”的原则，恪尽职守，定期组织开展各项井控管理工作。

2、加强井控管理检查督导，夯实井控基础管理工作井控管理人员坚持不定期对作业现场的井控管理工作进行监督指导，对作业队和作业班组的井控基础资料，作业施工现场井控装备的配备、安装、使用以及执行井控管理规定情况进行经常性检查，根据检查结果每月下发一期考核通报，每季度开展一次井控专项检查，对存在的问题和隐患严格考核，限期整改，落实井控管理的消项制度。

截止到11月份对基层单位考核21350元，奖励15700元。

认真按照《井控问题销项整改制度》进行落实。

检查方法采取采取日常检查、不定期检查和专项检查的方式对各个施工作业队伍进行井控检查。

○1日常检查对各作业班组存在的问题进行汇总后每月下发《井控专项检查考核通报》，共计下发10期通报，考核金额21350元。

○2不定期检查，我们以抽查的方式对各个区块的施工队伍进行井控检查，对存在的问题下发《井控检查问题整改通知单》，并要求及时整改，按时反馈到作业科。

○3井控专项检查。

一是在元旦和春节期间，专门制定井控专项检查方案，成立检查领导小组，分阶段对工艺所、地质所、作业队伍和外来施工队伍的井控进行专项检查。

一分公司井控海选题（2015年度）姓名：一、选择题1、井深2800m，钻井液密度1.24g/cm3，起钻时存在一个1.76MPa的抽汲压力作用于井底，计算井底压力当量钻井液密度( C )g/cm3。

A、1.30B、1.24C、1.18D、1.282、地层压力当量钻井液密度是指把( C )折算成钻井液密度。

A、地层破裂压力B、循环压力C、地层压力D、回压3、钻井液发生气侵后，其密度的变化规律不正确的是（ ACD ）。

A、自井口到井底逐渐降低B、自井底到井口逐渐降低C、全井不发生变化D、全井无规律变化4、中油工程字（2006）273号集团公司进一步加强油气田企业安全环保工作的意见要求：在井下施工中应严格执行《中国石油天然气集团公司石油与天然气井下作业井控规定》和相关标准。

加强地质、工程设计，必须加强三压力预测和监测，不属于三压力是（D）。

A、地层破裂压力B、地层坍塌压力C、地层空隙压力D、地层漏失压力5、中油工程字（2006）408号集团公司井控装备判废管理规定要求：井控装备出厂时间总年限达到以下（BC）条件的应报废。

A、防喷器控制装置十四年B、井控管汇十三年C、防喷器十三年D、井控管汇十五年6、关于井眼不规则时的录井工作方法，下列说法正确的是( ABD )。

A、系统收集易发生井眼不规则井区的各项资料，及时做好本井预告及各项准备工作B、应记录发生井眼不规则时的层位、井段及钻头位置C、发生井眼不规则时，应停止资料录取D、及时与邻井进行随钻对比，分析造成井眼不规则的原因及应采取的措施7、井内发生气侵后会出现（ AC ）。

A、井内钻井液液柱压力下降B、地层压力增大C、井底压力降低D、井内钻井液液柱压力增大8、SY/T6203-2007油气井井喷着火抢险作法规定：灭火时，应遵循（ ABCD ）原则，保障抢险人员的生命安全。

A、救人重于救火B、先消灭，后控制C、先一般，后重点D、先人后物9、当量钻井液密度与（ BD）。
