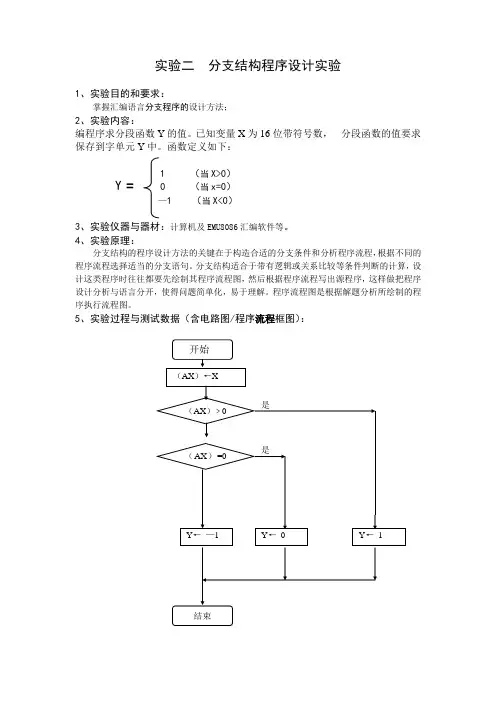

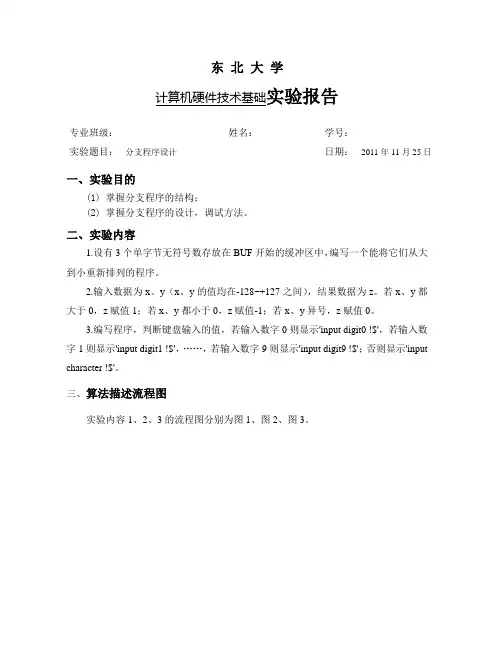

实验二 分支结构程序设计实验1、实验目的和要求：掌握汇编语言分支程序的设计方法；2、实验内容：编程序求分段函数Y 的值。

已知变量X 为16位带符号数， 分段函数的值要求 保存到字单元Y 中。

函数定义如下：1 （当X>0）Y = 0 （当x=0）—1 （当X<0）3、实验仪器与器材：计算机及EMU8086汇编软件等。

4、实验原理：分支结构的程序设计方法的关键在于构造合适的分支条件和分析程序流程，根据不同的程序流程选择适当的分支语句。

分支结构适合于带有逻辑或关系比较等条件判断的计算，设计这类程序时往往都要先绘制其程序流程图，然后根据程序流程写出源程序，这样做把程序设计分析与语言分开，使得问题简单化，易于理解。

程序流程图是根据解题分析所绘制的程序执行流程图。

5、实验过程与测试数据（含电路图/程序流程框图）：6、实验分析：自己分析7、实验体会：自己总结实验参考程序：DATA SEGMENTX DW -128Y DW ?DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA START: MOV AX,DATAMOV DS,AXMOV AX,XCMP AX,0JG ISPNJZ ISZNMOV Y,-1JMP FINISHISPN: MOV Y,1JMP FINISHISZN: MOV Y,0FINISH: MOV AH,4CHINT 21HCODE ENDSEND START思考题：把程序修改成如下的分段函数的值—1 （当X>=0）Y=1 （当X<0）。

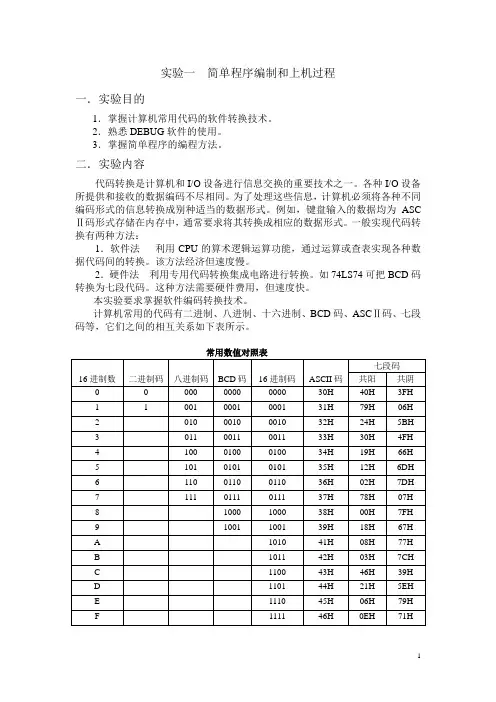

实验一简单程序编制和上机过程一．实验目的1．掌握计算机常用代码的软件转换技术。

2．熟悉DEBUG软件的使用。

3．掌握简单程序的编程方法。

二．实验内容代码转换是计算机和I/O设备进行信息交换的重要技术之一。

各种I/O设备所提供和接收的数据编码不尽相同。

为了处理这些信息，计算机必须将各种不同编码形式的信息转换成别种适当的数据形式。

例如，键盘输入的数据均为ASC Ⅱ码形式存储在内存中，通常要求将其转换成相应的数据形式。

一般实现代码转换有两种方法：1．软件法利用CPU的算术逻辑运算功能，通过运算或查表实现各种数据代码间的转换。

该方法经济但速度慢。

2．硬件法利用专用代码转换集成电路进行转换。

如74LS74可把BCD码转换为七段代码。

这种方法需要硬件费用，但速度快。

本实验要求掌握软件编码转换技术。

计算机常用的代码有二进制、八进制、十六进制、BCD码、ASCⅡ码、七段码等，它们之间的相互关系如下表所示。

本次试验的内容是ASCⅡ码转换为未组合BCD码设从键盘输入十进制数的ASCⅡ码已存放在起始地址CS ：150H的单元中，把它转换成未组合BCD码后，再分别存入起始地址为CS：15AH的单元中。

若输入的不是十进制数的ASCⅡ码，则相应存放结果单元的内容为“FF”。

提示：1．组合BCD码是一位十进制数字占一个字节，高半字节为0，低半字节为该十进制数字的BCD码。

ASCⅡ码转换为未组合BCD码只需减30H。

2．程序框图如下图所示。

3．程序执行前，需要在CS：150H内存缓冲区写入待转换的ASCⅡ码。

方法如下：方法一：用A命令-ACS：150 DB 35，39，30，41，32CS：155 ∧C方法二：用E 命令-ECS：150，35，39，30，41，32方法三：用F命令-FCS：150 L5 35，39，30，41，321．执行程序后检查执行结果可用D命令：-DCS：15ACS：15A 05，09，00，FF，02ASCⅡ码转换为未组合BCD码的程序流程图参考程序如下：ORG 100HMOV CX，0005HMOV DI，150HBB：MOV BL，0FFHMOV A，[DI]CMP AL，3AHJNB DONESUB AL，30HJB DONEMOV BL，ALDONE：MOV AL，BLMOV [DI+0AH]，ALINC DILOOP BBINT 20HORG 150HDB 35H，39H，30H，41H，32H实验二顺序结构的程序设计一．实验目的1．掌握计算机常用代码的软件转换技术。

第四章汇编语言程序设计本章的汇编语言程序设计的主要容有：汇编语言程序设计概述、汇编语言程序的结构形式、汇编语言的伪指令。

（一个单片机应用系统和其它计算机系统一样，在完成一项具体工作的时候，它要按照一定的次序，去执行操作，这些操作实际上就是由设计人员，以单片机能够接受的指令编制的程序，那么无论计算机也好，单片机也好，实际上编制程序的过程，就是用计算机来反映设计者的编程思想，那么这一章中，我们将向大家介绍怎样使用单片机指令系统来编制一些应用程序。

在介绍之前，我们还是来学习汇编语言的一些基础知识）4.1 汇编语言程序设计概述1、计算机的汇编语言以助记符表示的指令，每一条指令就是汇编语言的一条语句。

（汇编语言程序设计实际上就是使用汇编指令来编写计算机程序。

汇编语言的语句有严格的格式要求）2、汇编语言的语句格式MCS-51汇编语言的语句格式表示如下：[<标号>]: <操作码> [<操作数>]; [<注释>]标号：指令的符号地址，有了标号，程序中的其它语句才能访问该语句。

①标号是由1～8个ASCII字符组成，但头一个字符必须是字母，其余字符可以是字母、数字或其它特定字符。

②不能使用汇编语言已经定义了的符号作为标号，如指令助记符、伪指令记忆符以及寄存器的符号名称等。

（同一个标号在程序中只能定义一次，不能重复定义；一条语句可以有标号，也可以没有标号，所以是否有标号，取决于程序中是否需要访问该语句。

）操作码：规定语句执行的操作容，操作码是以指令助记符表示的，是汇编指令格式中唯一不能空缺的部分。

操作数：给指令的操作提供数据或地址。

注释：是对语句或程序段的解释说明。

（在单片机中，这四个部分怎么加以区分呢？使用分界符）分界符（分隔符）：用于把语句格式中的各部分隔开，以便于编译程序区分不同的指令段。

冒号（：）用于标号之后空格（）用于操作码和操作数之间逗号（,）用于操作数之间，分割两个以上的操作数分号（；）用于注释之前。

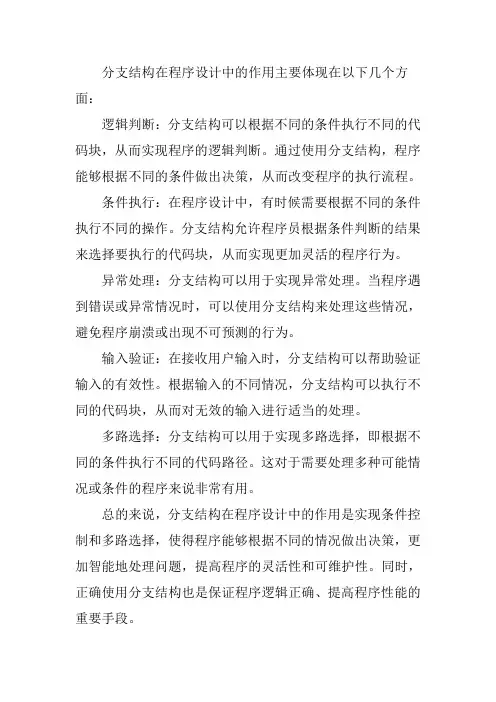

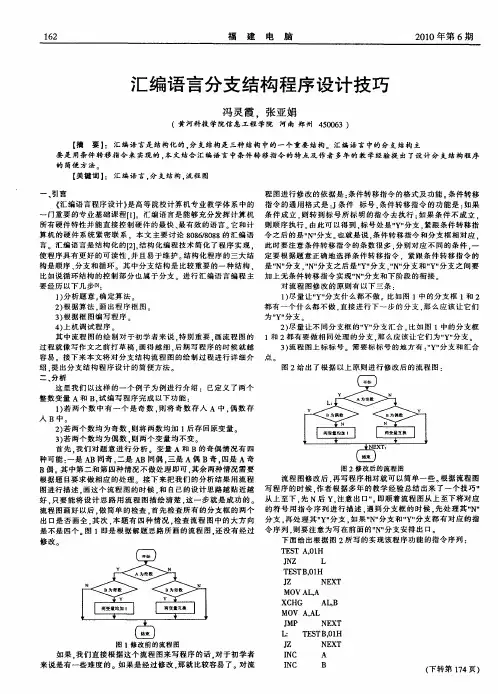

分支结构在程序设计中的作用主要体现在以下几个方面：
逻辑判断：分支结构可以根据不同的条件执行不同的代码块，从而实现程序的逻辑判断。

通过使用分支结构，程序能够根据不同的条件做出决策，从而改变程序的执行流程。

条件执行：在程序设计中，有时候需要根据不同的条件执行不同的操作。

分支结构允许程序员根据条件判断的结果来选择要执行的代码块，从而实现更加灵活的程序行为。

异常处理：分支结构可以用于实现异常处理。

当程序遇到错误或异常情况时，可以使用分支结构来处理这些情况，避免程序崩溃或出现不可预测的行为。

输入验证：在接收用户输入时，分支结构可以帮助验证输入的有效性。

根据输入的不同情况，分支结构可以执行不同的代码块，从而对无效的输入进行适当的处理。

多路选择：分支结构可以用于实现多路选择，即根据不同的条件执行不同的代码路径。

这对于需要处理多种可能情况或条件的程序来说非常有用。

总的来说，分支结构在程序设计中的作用是实现条件控制和多路选择，使得程序能够根据不同的情况做出决策，更加智能地处理问题，提高程序的灵活性和可维护性。

同时，正确使用分支结构也是保证程序逻辑正确、提高程序性能的重要手段。

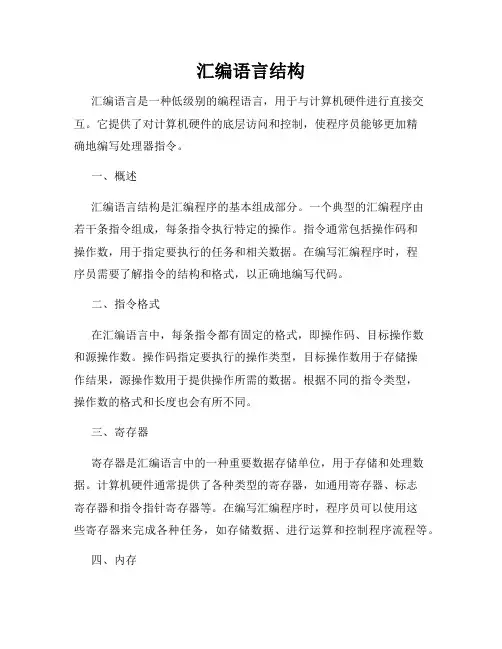

汇编语言结构汇编语言是一种低级别的编程语言，用于与计算机硬件进行直接交互。
