楼梯平面图画法

楼梯设计楼梯设计是建筑扩大设计或施工图设计的重要内容。

通常楼梯间的开间、进深以及房屋的层高在方案设计阶段已经确定，此时楼梯设计的工作主要有：①根据房屋类别，确定楼梯的坡度，即确定踏步尺寸。

一般先根据建筑的性质与用途，假定踏步的宽度b，再按公式2h+b＝600(或b＋h＝450)求得踏步高h，b、h确定了，楼梯的坡度也就确定了。

如层高为H，则踏步数N为： N＝H/h②根据房屋的层高，计算每层踏步的数量。

在公式中，应调整h使N为整数，当为双跑平行楼梯时，踏步数N最好为偶数。

③计算楼梯段水平投影长度，梯段的长度取决于踏步数量，当每层总的踏步级数N求出后，双跑楼梯梯段长L为：L=(N/2-1)/b，此公式适用于双跑且梯段踏步数相等的楼梯，否则应按实际踏步数计算。

④计算梯段宽度和平台宽度。

梯段宽a＝（梯间净宽－梯井宽）／2，梯井C一般为60㎜－200mm。

平台宽D应大于或等于梯段宽。

⑤根据以上计算，校核进深净尺寸。

⑥结合楼梯的结构和构造选型，画出楼梯平面图和剖面图。

例题1：某四层办公楼楼梯间的开间尺寸为3300mm，层高尺寸为3300mm，进深尺寸为5100mm。

耐火等级为二级，设两部等宽楼梯，楼梯间一侧为公共走道，内墙厚240mm,轴线居中，外墙厚365mm，轴线距内皮120mm，室内外高差450mm，楼梯间下面不开门。

试设计此楼梯。

设计：l.确定踏步尺寸和楼梯坡度。

办公楼属公共建筑，楼梯使用较频繁，取踏面宽b=300mm,则踏面高h=(600-b)/2=(600-300)/2=150mm，此时楼梯坡度tgα＝h/b=150/300=1/22.确定每层踏步数量。

N=H/h=3300/150=22(步)，总步数多于18步，需按双跑楼梯设计，每跑取11步3.计算楼梯段水平投影长度。

梯段长L＝(N/2—1)×b=(22/2—1)×300=3000mm。

4.计算梯段宽度和平台宽度。

取梯井宽度C=1OOmm。

2、楼梯剖面图
楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法
（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

楼梯详图画法楼梯详图楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。

一、楼梯平面图：楼梯详图比例通常为1：50。

包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。

底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。

楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。

楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。

楼梯平面图表达的内容有：1、楼梯间的位置。

2、楼梯间的开间、进深、墙体的厚度。

1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。

2、休息平台的形状、大小和位置。

3、楼梯井的宽度。

6、各层楼梯段的起步尺寸。

7、各楼层、各平台的标高。

8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。

识读方法1、了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。

2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。

了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。

3、了解楼梯的走向以及上下行的的起步位置。

4、了解楼梯段各层平台的标高。

5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。

二、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。

楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。

比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。

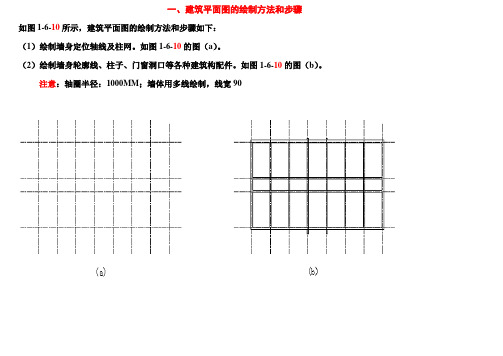

一、建筑平面图的绘制方法和步骤如图1-6-10所示，建筑平面图的绘制方法和步骤如下：（1）绘制墙身定位轴线及柱网。

如图1-6-10的图（a）。

（2）绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。

如图1-6-10的图（b）。

注意：轴圈半径：1000MM；墙体用多线绘制，线宽90（3）绘制楼梯、台阶、散水等细部。

如图1-6-10的图（c）。

（4）检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进行门窗编号，画出剖面图剖切位置线等。

如图1-6-10的图（d）。

（5）尺寸标注。

一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。

注意：按标准，第一道尺寸线与最外台阶线10-15MM（扩大100倍），其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。

汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。

尺寸数字字高通常用3.5号。

字形要工整、清晰不潦草。

二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：（1）室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。

如图1-6-13（a）。

（2）画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。

如图1-6-13（b）。

（3）画门窗、雨水管、外墙分割线等建筑物细部。

如图1-6-13（c）。

（4）画尺寸界线、标高数字、索引符号和相关注释文字。

（5）尺寸标注。

（6）检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。

如图1-6-13（d）注意：标高符号为等腰三角形，顶点到对边300距离。

三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：（1）画地坪线、定位轴线、各层的楼面线、楼面。

如图1-6-15（a）。

（2）画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。

旋转楼梯平面画法由于科技的发展，我们画旋转楼梯平面图不用再自己亲手用笔来绘制，我们可以用软件来代替，那他是一个什么软件呢？一般画建筑制图都是用到CAD的软件。

除此之外，我们还可以选择天正建筑这个软件，因为它可以自动生成楼梯平面以及立面。

那我们一起来了解一下有关平面画法怎么画吧。

那小编就以用CAD的软件为例子和大家一起分享一下在CAD中的旋转楼梯平面画法的详细说明：1、首先我们要先画一个圆环，以圆心做两条射线，然后以这两条射线为修剪边缘，再修剪出踏板的形状。

2、以上面的圆心为圆心作图，这个圆的半径，就是上面那个圆环的内圆的半径。

然后把画的这个圆，作为楼梯的支柱（投影）。

3、使用region命令将1中的踏板和2中圆，变成面域。

4、环形阵列踏板面域，然后逐个向上调节位置（增加Z值），形成楼梯阶梯布局。

5、拉伸圆使这个面域形成支柱。

6、运用并集命令，将所有踏板和支柱合成整体。

CAD的快捷键在CAD软件操作中，掌握CAD的常用的快捷键可以更好利用键盘快捷键发出命令，完成绘图，修改、保存等日常操作，这样大大地提高设计效率。

L, LINE （直线）PO, POINT（点）PL, PLINE（多线段）XL, XLINE（射线）C, CIRCLE（圆）A, ARC（圆弧）DO, DONUT（圆环）EL, ELLIPSE（椭圆）REG, REGION（面域）CO, COPY（复制）MI, MIRROR（镜像）O, OFFSET（偏移）M,MOVE（移动）TR, TRIM（修剪）F, FILLET（倒圆角）以上便是小编为大家整理了一些关于CAD的快捷键。

如果你想了解更多有关CAD的快捷键，你可以查询相关资料或者百度等引擎去搜索更多。

有了这些快捷键就可以更快地去利用CAD 软件，方便我们画图，省去更多的时间。

其实我们要知道的是，楼梯平面图就是用于建筑施工的楼梯图纸，目前，现在画图的软件有很多，然而画旋转楼梯平面图确实比楼梯平面图更加复杂一些，所以有软件可以更快地把一个旋转楼梯平面图，所以我们要好好地去利用科技达成我们的要求。

楼梯cad标准画法楼梯CAD标准画法。

楼梯是建筑中常见的构件，其设计与绘制需要遵循一定的标准和规范。

本文将介绍楼梯CAD标准画法，帮助大家更好地理解和掌握楼梯的设计与绘制技巧。

1. 确定楼梯的基本参数。

在进行楼梯CAD绘制之前，首先需要确定楼梯的基本参数，包括楼梯的高度、宽度、踏步数量、踏步高度、扶手高度等。

这些参数将直接影响到楼梯的设计和绘制，因此必须准确把握。

2. 绘制楼梯的平面图。

根据楼梯的基本参数，使用CAD软件绘制楼梯的平面图。

在绘制平面图时，需要考虑楼梯的布局、转角、扶手等细节，确保楼梯的设计符合相关的建筑规范和标准。

3. 绘制楼梯的立面图。

在完成楼梯的平面图后，接下来需要绘制楼梯的立面图。

立面图能够清晰地展现楼梯的结构和形式，包括踏步、扶手、扶手柱等细节。

在绘制立面图时，需要注重比例和尺寸的准确性，确保楼梯的外观符合设计要求。

4. 添加楼梯的细节设计。

在完成楼梯的平面图和立面图后，可以根据实际需要添加一些细节设计，如楼梯的防滑处理、踏步的边缘处理、扶手的造型等。

这些细节设计能够提升楼梯的实用性和美观性，因此在CAD绘制过程中需要充分考虑。

5. 检查和修正绘图错误。

完成楼梯的CAD绘制后，需要对绘图进行仔细的检查，发现并修正可能存在的错误。

这包括尺寸的准确性、图形的比例、细节的完整性等方面。

只有经过严格的检查和修正，才能保证绘图的准确性和可靠性。

6. 输出楼梯CAD图纸。

最后，将完成的楼梯CAD图纸进行输出。

在输出图纸时，需要选择合适的比例和纸张大小，确保图纸清晰可读。

同时，需要添加图框、标注等必要的内容，使图纸符合相关的绘图标准和规范。

总结。

通过本文的介绍，相信大家对楼梯CAD标准画法有了更深入的了解。

在进行楼梯的设计与绘制时，需要严格遵循相关的标准和规范，注重细节，确保图纸的准确性和可靠性。

希望本文能够对大家有所帮助，谢谢阅读！。

楼梯详图楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。

一、楼梯平面图：楼梯详图比例通常为１：50。

包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。

底层平面图是从第一个平台下方剖切,将第一跑楼梯段断开(用倾斜３0°、45°的折断线表示）,因此只画半跑楼梯,用箭头表示上或下的方向,以及一层和二层之间的踏步数量，如上20,表示一层至二层有2０个踏步。

楼梯标准层平面图是从中间层房间窗台上方剖切,应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段,以及休息平台。

楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段(出屋顶楼梯间除外）,因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。

楼梯平面图表达的内容有:1、楼梯间的位置。

2、楼梯间的开间、进深、墙体的厚度。

1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如１0×300=３000，表示该梯段上由１0个踏面,每个踏面的宽度300 mm，整跑梯段的水平投影长度3000ｍm。

2、休息平台的形状、大小和位置。

３、楼梯井的宽度。

6、各层楼梯段的起步尺寸。

7、各楼层、各平台的标高。

8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。

识读方法1、了解楼梯间在建筑中的位置,从定位轴线的编号可知楼梯间的位置。

2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。

了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。

3、了解楼梯的走向以及上下行的的起步位置。

４、了解楼梯段各层平台的标高。

5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。

二、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。

楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。

比例一般为1:50、1:30或1：40,习惯上如果各层楼梯构造相同,且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图,其余部分用折断线将其省略。
