（2）由点0作直斜L的 垂线得垂足T，连接001， 与圆弧01交于点T1，T、T1 即为连接圆弧的连接点 （两个切点）。 （3）以0为圆心，R为半径作圆弧TT1，完成连接作图。
（三）用圆弧连接两圆弧 1．与两个圆弧外切连接
动画演示
已知连接圆弧半径为R，被连接的两个圆弧的圆心分别为o1、
o2，半径为R1、R2，求作连接圆弧。
小是根据给定的尺寸确定的。
（一）平面图形的尺寸分析 1．尺寸基准：尺寸基准是标注尺寸的起点。
平面图形的长度方向和高度方向都要确定一个尺寸基准。 尺寸基准常常选用图形的对称线、底边、侧边、图中圆 周或圆弧的中心线等。
2．定形尺寸和定位尺寸 定形尺寸是确定平面图形各组成部分大小的尺寸,图中
的R16、R15 定位尺寸是确定平面图
3．椭圆画法 （1）同心圆法画椭圆 已知椭圆长轴AB、短轴CD、中心点O，求作椭圆。
1）以O为圆心，以OA和OC为半径，作出两个同心圆； 2）过中心O作等分圆周的辐射线（图中作了12条线）； 3）过辐射线与大圆的交点向内画竖直线，过辐射线与小圆 的交点向外画水平线，则竖直线与水平线的相应交点即为椭圆 上的点； 4）用曲线板将上述各点依次光滑地连接起来，即得所画的 椭圆。
只有定形尺寸而没有定位尺寸的线段称为连接线段（也 称为连接弧）。圆弧R64、R13、R10
（三）平面图形的画法 1．首先对平面图形进行尺寸分析和线段分析， 找出尺寸
基准和圆弧连接的线段，拟定作图顺序。 2．选定比例，画底稿。先画平面图形的对称线、中心线或
基线，在顺次画出已知线段、中间线段、连接线段。 3．画尺寸线和尺寸界线，并校核修正底稿，清理图面。 4．按规定线型加深或上墨，写尺寸数字，再次校核修正。

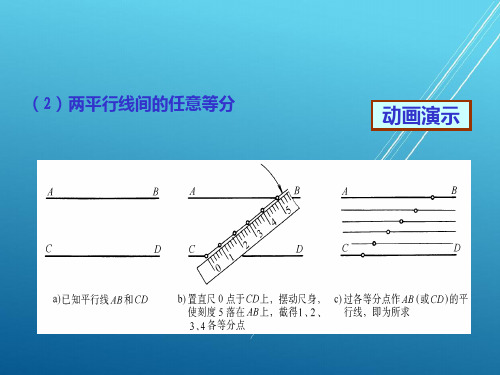

（2）两平行线间的任意等分

第4页/共21页
（四）阁楼层
• （1）对不利用面积的阁楼，应在楼梯间休息平台的上方布上人孔，阁楼内无墙体， 但有框架柱，用于支撑屋面梁，且柱高沿坡度方向是变化的。屋面梁为斜梁，与坡 度一致。
• （2）对利用面积的阁楼，应开楼梯洞，用于用户装修时设置室内楼梯。 • （3）坡屋面板被剖切的位置应涂黑，且应在屋脊线处转折。涂黑的屋面板外侧属于
第8页/共21页
（7）封闭楼梯间、电梯前室的门，宽度不应小于梯段的宽度，避免宽度不够而在门 口发生拥挤，休息平台的宽度应大于梯段宽度，同时底层疏散门的总宽度应大于 通向该门的疏散楼梯和疏散走廊的宽度之和，保证跑向该门的人流都能安全疏散 出去。
（8）底层为车库的住宅，车库尺寸可参见汽车库建筑设计规范4.1.1，4.1.4，可换 算出微型车车库最小净尺寸4.7x2.8，净距离应从柱边或墙边算起，若有突出物， 应从突出物的外边缘算起。车库的门应采用卷帘门，不要砌外墙，否则占用通行 宽度。
• （2）指北针、剖面图的剖切符号应画在0.000平面图中，剖切位置应在楼梯间处，且 剖视方向应保证能看到两跑楼梯。
• （3）平面图中注明各层标高，底层还需标注室外标高。同一位置需要标注几个标高时， 应按从下往上的顺序排列 。见下：
第7页/共21页
• （4）雨篷不要做自由落水，混凝土板应上反200-500mm，落水管出挑长度80mm即 可，不能太长。
第9页/共21页
（9）当设计的梯段很宽时，仅一侧设置扶手是不够的，民用建筑设计通则 6.7.2,6.7.6，每股人流宽度0.55+（0~0.15）m梯段净宽达三股人流(2.1m)时 应两侧设扶手，达四股人流(2.8m)时宜加设中间扶手。
（10）平面和剖面图中墙线用粗线，0.7mm或0.5mm，轴线必须用点划线。管道井 处有楼板，不是孔洞。

四 其他的建筑平面图
四 其他的建筑平面图
四其他的建筑平面图
五 建筑平面图步骤
承重砖墙（普通黏土砖墙）
每皮顶顺相间式式
丁砖 顺砖
多孔砖承重墙
在现在建筑中承重墙可采用承重多孔砖，多 孔砖的尺寸为
240mm（长）×115mm（宽）×90mm（厚） 190mm（长）×190mm（宽）×90mm（厚）
返回子目录 返回主目录
2 绘出被剖切到及未被剖切到的建筑 构配件的的轮廓
① 被剖到的墙体用粗实线表示轮廓。没有被剖 到的构配件用细实线或中实线表示其轮廓。
② 比例用1：100～1：200时，砖墙涂红，钢筋 混凝土涂黑，且不画抹灰层；
③ 比例小于1：50的平面图，可以不画抹灰层， 但应画出楼地面的面层线；
底层楼梯平面
返回子目录 返回主目录
2 绘出被剖切到及未被剖切到的建筑 构配件的的轮廓
楼梯图例
中间层楼梯平面
2 绘出被剖切到及未被剖切到的建筑 构配件的的轮廓
楼梯图例
顶层楼梯平面
3 定位轴线及编号
① 定位轴线指建筑物主要墙、柱等承重构件加 上编号的轴线。
② 定位轴线用细点画线绘制，轴线编号圆为细 实线，直径为8mm（详图上为10mm）。
多孔砖承重墙
框架填充墙
混凝土小型空心砌块的常见尺寸为 190mm×190mm×390mm
当砌体墙作为填充墙使用时，要特别注意 1. 墙体与周边构件的拉结 2. 合适的高厚比 3. 其自重的支承 4. 避免成为城中的构件。
3 定位轴线及编号
用于两根定位轴线
通用定位轴线
用于三根以上 定位轴线
径向与切向定 位轴线
4 平面图的尺寸、标高及其他标注

经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
绘制过程
(1)设置绘图环境 (2)绘制轴线及柱网 (3)绘制墙体、门窗 (4)绘制楼梯及雨蓬
(5)尺寸标注，文字标注 (6)整理平面图 (7)图幅、图框、图标 (8)打印输出等
子任务一 设置绘图环境
1.绘图单位设置
建筑工程中，长度类型为小数， 精度为0；角度的类型为十进制数， 角度以逆时针方向为正，方向以东 为基准角度。
选择“格式|单位”，或在命令行 中键入UNITS(UN)，将弹出如图4-2 所示的“图形单位”对话框，用户可 在对话框中进行绘图单位的设置。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
子任务一 设置绘图环境
5.模板文件的创建
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 ❖ 建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建 筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼 板柱网等细部的布置。所以，绘制轴线是使用AutoCAD进行建筑绘 图的基本功之一。 ❖ 定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编 写；竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁 字母中的I、O、Z不能做轴线编号，以免与数字相混淆。

为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

序进行。
墙体绘制

墙体的概念
墙体是建筑物的承重和分隔结构，分为内墙和外墙两种。 内墙用于分隔建筑物的内部空间，外墙则用于分隔建筑物 内部空间与外部环境。
绘制墙体
使用CAD软件的墙体命令，根据建筑物的尺寸和设计要求 ，绘制内墙和外墙。在绘制过程中，应注意墙体的厚度、 高度等参数。
墙体的标注
在墙体绘制完成后，应对墙体进行标注和注释，包括墙体 的长度、宽度、高度等信息，以便于施工和验收。
门窗绘制
门窗的概念
门窗是建筑物的开口部分，用于连接室内外空间。门用于连接两个 或多个室内空间，窗则用于采光和通风。
绘制门窗
使用CAD软件的门窗命令，根据建筑物的尺寸和设计要求，绘制门 窗。在绘制过程中，应注意门窗的尺寸、位置、开启方式等参数。
门窗的标注
在门窗绘制完成后，应对门窗进行标注和注释，包括门窗的尺寸、类 型、开启方式等信息，以便于施工和验收。
文字无法正常显示
要点一
总结词
在建筑CAD绘图过程中，文字无法正常显示的问题也比较 常见，主要表现在文字乱码、文字不清晰等方面。
要点二
详细描述
这类问题通常是由于图纸空间不足、字体文件缺失等原因 引起的。为了解决这个问题，可以采取以下措施：1. 清理 图纸空间，避免因空间不足导致文字无法显示；2. 确保字 体文件安装正确，如果缺失字体文件，可以从网上下载相 应的字体文件进行安装；3. 在进行文字输入操作前，先确 定字体样式和大小是否设置正确。
对象选择与特性编辑
对象选择
在CAD软件中，可以通过多种方 式选择对象，如单击选择、框选 、按类型选择等。
对象特性编辑
选择对象后，可以对其进行一些 特性编辑，如修改位置、尺寸、 颜色、线型等。

设计流程
在AutoCAD 中，绘制一般建筑平面图的具体 流程如下： 设置绘图环境→ 绘制定位轴线及柱网→ 绘制各种建筑构配件（如墙体线、门窗洞等） 的形状和大小→ 绘制各个建筑细部→ 绘制尺寸界线、标高数字、索引符号和相关说 明文字→ 尺寸标注及文字标注→ 加图框和标题，并打印出图
设计思路分析
对于建筑设计而言，其设计的好坏取决于建筑的平面设计。建筑平 面图实际上是房屋的水平剖视图（除屋顶平面图外），也就是假想 用一水平平面经门窗洞口处将房屋剖开，移去切平面以上的部分， 对切平面以下的部分用正投影法得到的投影图。它是立、剖面以及 三维模型和透视图的基础。 建筑平面设计是在对建设地点、周围环境及设计对象有了较为深刻 理解的基础上开始的，设计时首先进行总体分析，初步确定出口位 置及建筑物平面形状之后，再分析功能关系和流线组织，安排建筑 各部分的相对位置并确定建筑各部分的尺寸。 建筑平面图的设计表示了建筑物在水平方向房屋各部分的组合关系， 确定了建筑平面中各组成部分的大小和相互关系。平面设计的方法 没有统一模式，因为设计的建筑物多种多样，环境条件各异。因此， 对同一个建筑物的设计，设计者各有自己的理解和构思，具体设计 手法也不同。但就平面设计方法的一般程序而言，有些具有共性， 可以遵循。 本章建筑小区平面图示例的设计表现是：在小区平面轮廓内布置各 种建筑、道路以及绿化，一目了然地表现出各种建筑物与小区配套 设施之间的位置关系。
建筑小区平面图绘制
实例分析 主要知识点 设计流程 绘制建筑平面图准备 建筑小区平面图绘制流程
设计方法分析 设计思路分析
一套完整的建筑施工图，包括图纸首页、 建筑小区平面图、建筑平面图、建筑立 面图、建筑剖面图、建筑详图等图纸。 建筑小区平面图简称小区平面图，通常 用来表明新建区、扩建区或改建区的总 体布置，各建筑物和构筑物的位置，道 路、广场、室外场地和绿化等的布置情 况以及各建筑物的层数等。
