楼梯平面图画法

第7讲CAD楼梯剖面绘制
练习7：绘制楼梯平面图及剖面图
操作指导：
按以下步骤完成图形
一、平面图
1、轴线绘制：直线—偏移
2、墙体绘制：偏移轴线—修改属性—开洞口—修剪或打断
3、画楼梯扶手：矩形（捕捉点，相对坐标）--偏移
4、画踏步：直线—矩形阵列—镜像
二、剖面图
1、绘制定位轴线：直线—偏移
2、绘制墙体：偏移-属性
3、绘制楼梯踏步：直线绘制第一阶踏步踢面及踏面—将该踏步起点与终点连线与标高线相交—做块—定距等分—等分点选择块—修改多余线
4、绘制楼板下部轮廓线及梁线：直线
5、绘制扶手：直线—偏移—修剪
6、填充楼梯：图案填充—内部点—注意比例
7、标注轴线圆，最后整理图形，删除辅助线。

旋转楼梯不会画，怎么办？教你三招！注：来源dop设计曲面是我们在设计工作中经常会遇到的一种元素，经常出现在一些网红店面，联合办公，商业空间中庭等开放的空间中，但很多时候作为制图方，我们面对曲面造型时候并不仅仅是欣赏，还有头疼，经常会遇到各种问题。

如：1、复杂的曲面造型在平面中怎么都表示不清楚？标弧长还是表半径？怎么定位？2、商业空间的中庭，天花，几百个弧面，每一段还不一样，怎么标？所以本期主要分为3大部分为大家解决上述问题：1、曲面造型标注中的一些原则和注意事项。

2、曲面造型平立面标注的2种方法。

3、特殊曲面造型标注案例。

一.曲面造型图纸表达原则及注意项1、曲面标注中，确定标注尺寸的唯一性。

在曲面的平面标注中，经常用到的标注的数据有弧长，半径，直径，圆心坐标，弦长，由于曲面的复杂性和不易施工性，所以作为制图来说应该尽量用少而准确的的数据去表达平面中的“点”，使其具有唯一性，没有其它数据的干扰。

（图面标注错误实例）2、站在施工方角度考虑图纸标注。

我们的平面上的尺寸标注要站在施工方的角度，考虑图纸标注能否“正确”放样弹线出来。

现场施工技术可以达到要求吗？现场放样仪器，经纬仪、水准仪、全站仪、GPS或者激光指向仪、激光铅垂仪、激光经纬仪等高精度仪器具备吗？考虑这些因素。

3、横向尺寸尽量表达在平面上，立面图不做横向尺寸表示。

这样可以避免重复的标注，其它的尺寸在展开图或者立面图中再表达，图面关系不乱。

注意：以上的3个原则不只是应用在曲面造型标注上，只是由于曲面标注的复杂和特殊所以重点提到，在其它空间标注中也均普遍适用，希望设计师引起注意。

二.曲面造型平立面标注基础曲面造型的平立面标注可以分为两种，基础的表达都可以用这两种方法去概括：1、定位基准点+标注半径——最精简的做法（画法原理图）根据任意两点的坐标，比如图中的定位点A和B坐标，连接AB，分别以A，B两点为圆心，已知的半径R画圆，两圆交点则为圆心C，根据圆心C，和两个定位点即可得出确定的一段弧长。

天正CAD建筑楼梯详图的画法，相见恨晚呀CAD也疯狂相信很多CAD小白在学习一段时间后都有想过到底CAD有什么用？没有实践，空学CAD技巧让大家感觉很枯燥，小编希望通过实例让大家从实践中熟悉CAD，从而达到更容易掌握其技巧的目的，大家可以抽空操作一下。

上次也有和大家分享过剪刀楼梯的画法，今天就和大家分享一下天正CAD建筑楼梯详图的画法，希望对大家有帮助，特别是从事这方面工作的小白们！首先我们要清楚，楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成，下面将逐个介绍。

一、楼梯平面图如图楼梯详图通常采用比例1：50 。

包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等，也就是从最底层到最高层都要有，并且标准层一样的楼梯只要一幅图就可以了。

底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开，用倾斜30 °或45 °的折断线表示，只画半跑楼梯，然后用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如一层至二层有16个踏步，每个踏步280mm,整跑梯段的水平投影长度为4480mm，则用16x280=4480表示。

底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30 °、45 °的折断线表示）而楼梯标准层平面图是从中间层房间窗台上方剖切，既要画出被剖切的向上部分梯段，又要画出由该层下行的部分梯段，以及休息平台。

楼梯标准层平面图楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。

楼梯顶层平面图楼梯平面详图需要表达的内容有：1、楼梯间的位置。

也就是楼梯间在建筑中的位置，用定位轴线的编号即可清楚的表达楼梯间的位置。

2、休息平台的形状、大小和位置。

3、楼梯间的开间、进深、墙体的厚度。

4、楼梯井的宽度。

5、各层楼梯段的起步距离最近轴线的尺寸（目的是为了更清楚的定位）。

2、楼梯剖面图楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法

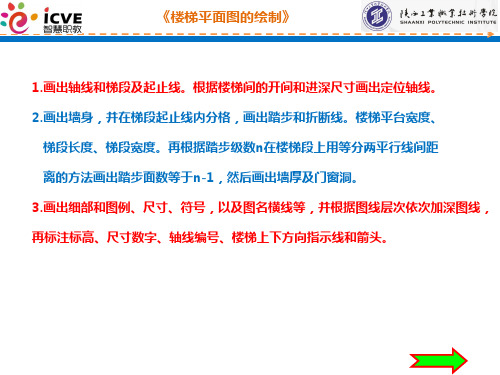

（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，
如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

2、楼梯剖面图
楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法
（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，
如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。
