余热锅炉汽水系统课程简介

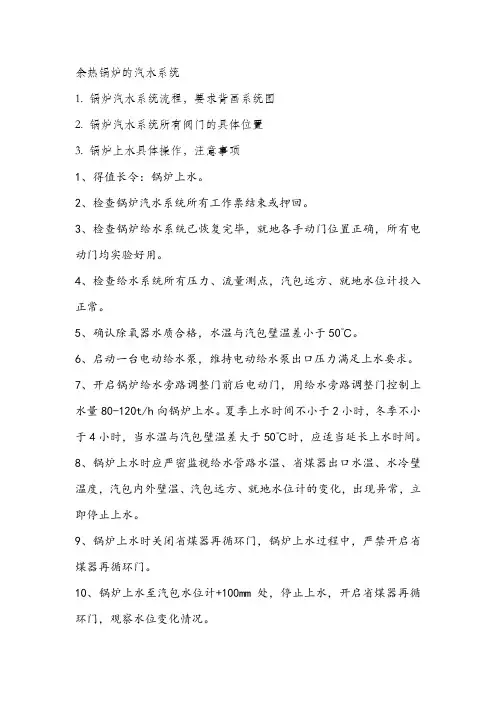

余热锅炉的汽水系统1. 锅炉汽水系统流程，要求背画系统图2. 锅炉汽水系统所有阀门的具体位置3. 锅炉上水具体操作，注意事项1、得值长令：锅炉上水。

2、检查锅炉汽水系统所有工作票结束或押回。

3、检查锅炉给水系统已恢复完毕，就地各手动门位置正确，所有电动门均实验好用。

4、检查给水系统所有压力、流量测点，汽包远方、就地水位计投入正常。

5、确认除氧器水质合格，水温与汽包壁温差小于50℃。

6、启动一台电动给水泵，维持电动给水泵出口压力满足上水要求。

7、开启锅炉给水旁路调整门前后电动门，用给水旁路调整门控制上水量80-120t/h向锅炉上水。

夏季上水时间不小于2小时，冬季不小于4小时，当水温与汽包壁温差大于50℃时，应适当延长上水时间。

8、锅炉上水时应严密监视给水管路水温、省煤器出口水温、水冷壁温度，汽包内外壁温、汽包远方、就地水位计的变化，出现异常，立即停止上水。

9、锅炉上水时关闭省煤器再循环门，锅炉上水过程中，严禁开启省煤器再循环门。

10、锅炉上水至汽包水位计+100mm处，停止上水，开启省煤器再循环门，观察水位变化情况。

注意事项（1）锅炉启动前上水应根据锅炉启动前阀门检查卡进行检查，并在具备启动条件且得到值长命令后方可进行上水；（2）上水水质应符合标准；（3）锅炉上水温度在20～70℃，进入汽包的给水温度与汽包壁温差不能大于40℃；（4）上水速度夏季不少于2小时，冬季不少于4小时，春秋两季介于2～4小时之间，当上水温度接近汽包壁温时，可适当加快上水速度；（5）冷态启动汽包水位上至－100mm，热态启动汽包水位上至正常水位线（0mm），打开省煤器再循环电动门；（6）锅炉上水时省煤器再循环应处于关闭状态，停止上水时应开启再循环；（7）上水以前记录锅炉各膨胀指示器、汽包壁温一次，上水过程每三十分钟记录汽包上、下壁温一次；（8）上水结束后校对水位计。

4. 余热锅炉汽水系统水压试验操作，注意事项注意事项1、余热锅炉的超压试验应有总工程师货指定专人现场指挥，并且有详细的技术措施2水压试验最好安排在白天进行，以便观察清楚3、水压试验前应通知汽机人员做好防止汽轮机进水的措施；4、锅炉进水过程中，汽水系统的空气门连续冒水后关闭，确保将系统内空气排净；5、当水压试验压力超过5.1MPa时，必须监视最低汽包壁温和水温，如果外界温度低于5℃应有保温措施，以保证水压试验在金属脆性至塑性转变温度以上完成；6、当升压接近规定压力时，应适当降低升压速度，以防超压；5）超压试验时，应解列汽包就地水位计及有关热工仪表一次门；7、超压试验时，应将锅炉安全门解列；8、升压过程中，未经许可，任何人不得进入炉内工作；9、试验前必须有快速泄压的措施和手段，汽水系统各疏水门，事故放水门应试验合格，防止超压；10、水压试验期间，汽包就地监视压力的人员不得离开，应严密监视汽包就地压力的指示情况，随时与集控室人员联系，确保锅炉不超压；11、水压试验过程中，水不得进入汽机主蒸汽母管、再热冷、热段蒸汽母管，若发现水进入上述部位，应立即停止试验，待查明原因并消除后，方可继续进行水压试验；12、水压试验结束后，按规定泄压，过热器和再热器必须完全疏水。

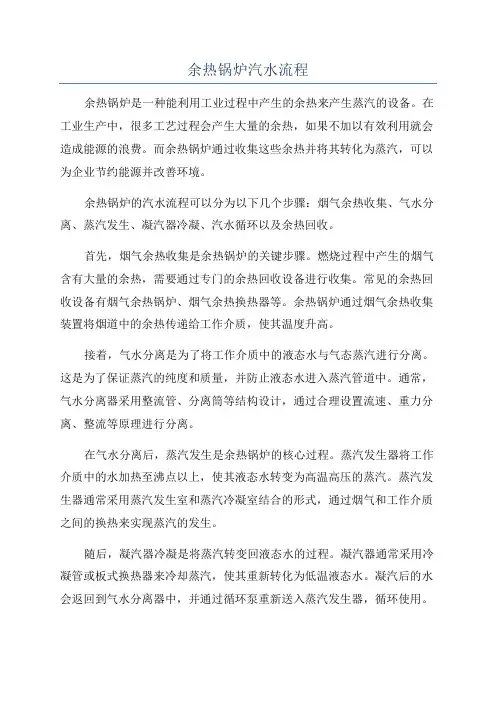

余热锅炉汽水流程余热锅炉是一种能利用工业过程中产生的余热来产生蒸汽的设备。

在工业生产中，很多工艺过程会产生大量的余热，如果不加以有效利用就会造成能源的浪费。

而余热锅炉通过收集这些余热并将其转化为蒸汽，可以为企业节约能源并改善环境。

余热锅炉的汽水流程可以分为以下几个步骤：烟气余热收集、气水分离、蒸汽发生、凝汽器冷凝、汽水循环以及余热回收。

首先，烟气余热收集是余热锅炉的关键步骤。

燃烧过程中产生的烟气含有大量的余热，需要通过专门的余热回收设备进行收集。

常见的余热回收设备有烟气余热锅炉、烟气余热换热器等。

余热锅炉通过烟气余热收集装置将烟道中的余热传递给工作介质，使其温度升高。

接着，气水分离是为了将工作介质中的液态水与气态蒸汽进行分离。

这是为了保证蒸汽的纯度和质量，并防止液态水进入蒸汽管道中。

通常，气水分离器采用整流管、分离筒等结构设计，通过合理设置流速、重力分离、整流等原理进行分离。

在气水分离后，蒸汽发生是余热锅炉的核心过程。

蒸汽发生器将工作介质中的水加热至沸点以上，使其液态水转变为高温高压的蒸汽。

蒸汽发生器通常采用蒸汽发生室和蒸汽冷凝室结合的形式，通过烟气和工作介质之间的换热来实现蒸汽的发生。

随后，凝汽器冷凝是将蒸汽转变回液态水的过程。

凝汽器通常采用冷凝管或板式换热器来冷却蒸汽，使其重新转化为低温液态水。

凝汽后的水会返回到气水分离器中，并通过循环泵重新送入蒸汽发生器，循环使用。

同时，汽水循环是余热锅炉中的一项重要工艺过程。

汽水循环主要由主循环、补水循环和放水系统组成。

主循环负责将工作介质（水）从凝汽器输送至蒸汽发生器，再将产生的蒸汽送入工业生产设备中。

补水循环用于补充蒸汽产生过程中流失的水份，保持循环水的恒定流量。

放水系统主要用于控制循环水的温度、浓度和压力，确保余热锅炉的安全运行。

最后，余热回收是余热锅炉的重要功能之一、通过余热回收装置，余热锅炉可以将烟气中的余热转化为蒸汽，用于工业生产过程中的供热、蒸汽动力等需求。
