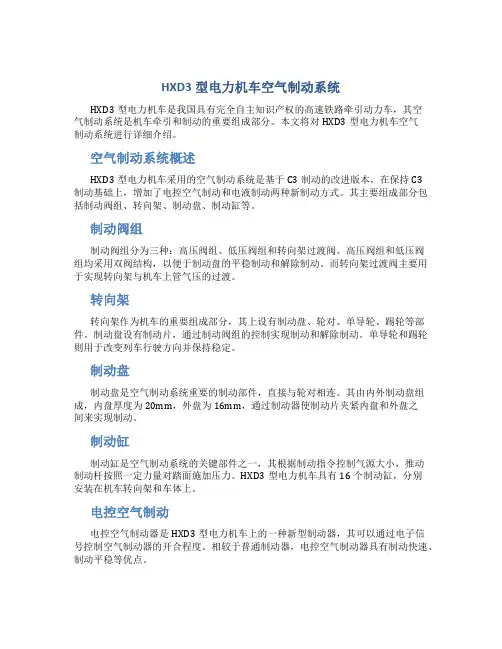

HXD3型电力机车空气制动系统HXD3型电力机车是我国具有完全自主知识产权的高速铁路牵引动力车,其空气制动系统是机车牵引和制动的重要组成部分。
本文将对HXD3型电力机车空气制动系统进行详细介绍。
空气制动系统概述HXD3型电力机车采用的空气制动系统是基于C3制动的改进版本,在保持C3制动基础上,增加了电控空气制动和电液制动两种新制动方式。
其主要组成部分包括制动阀组、转向架、制动盘、制动缸等。
制动阀组制动阀组分为三种:高压阀组、低压阀组和转向架过渡阀。
高压阀组和低压阀组均采用双阀结构,以便于制动盘的平稳制动和解除制动。
而转向架过渡阀主要用于实现转向架与机车上管气压的过渡。
转向架转向架作为机车的重要组成部分,其上设有制动盘、轮对、单导轮、踢轮等部件。
制动盘设有制动片,通过制动阀组的控制实现制动和解除制动。
单导轮和踢轮则用于改变列车行驶方向并保持稳定。
制动盘制动盘是空气制动系统重要的制动部件,直接与轮对相连。
其由内外制动盘组成,内盘厚度为20mm,外盘为16mm,通过制动器使制动片夹紧内盘和外盘之间来实现制动。
制动缸制动缸是空气制动系统的关键部件之一,其根据制动指令控制气源大小,推动制动杆按照一定力量对踏面施加压力。
HXD3型电力机车具有16个制动缸,分别安装在机车转向架和车体上。
电控空气制动电控空气制动器是HXD3型电力机车上的一种新型制动器,其可以通过电子信号控制空气制动器的开合程度。
相较于普通制动器,电控空气制动器具有制动快速、制动平稳等优点。
电液制动电液制动是一种新型的机车制动方式,通过液压泵将牵引系统高压油液送至制动缸,利用油液的压力对制动杆施加一定的制动力。
电液制动器有助于提高制动稳定性和灵敏度。
,HXD3型电力机车空气制动系统具有多种制动方式,并且在制动器、转向架、制动盘等部件方面都进行了优化和改进。
这些改进和优化使得该型电力机车的制动性能更加优越,为保障铁路行车安全发挥了重要作用。

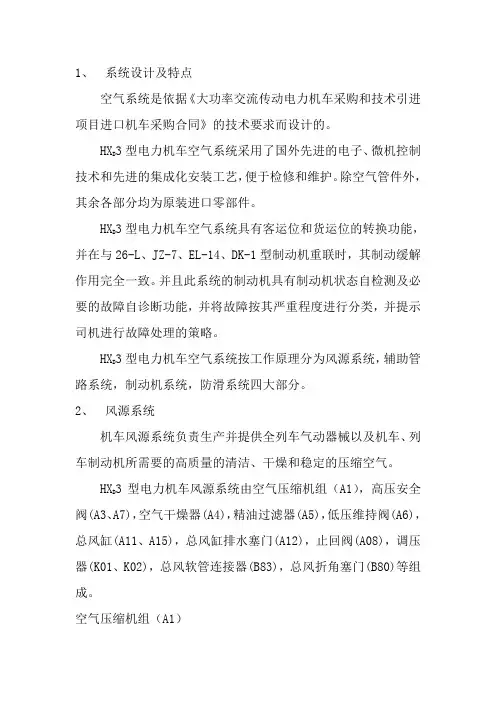

1、系统设计及特点空气系统是依据《大功率交流传动电力机车采购和技术引进项目进口机车采购合同》的技术要求而设计的。
HX D3型电力机车空气系统采用了国外先进的电子、微机控制技术和先进的集成化安装工艺,便于检修和维护。
除空气管件外,其余各部分均为原装进口零部件。
HX D3型电力机车空气系统具有客运位和货运位的转换功能,并在与26-L、JZ-7、EL-14、DK-1型制动机重联时,其制动缓解作用完全一致。
并且此系统的制动机具有制动机状态自检测及必要的故障自诊断功能,并将故障按其严重程度进行分类,并提示司机进行故障处理的策略。
HX D3型电力机车空气系统按工作原理分为风源系统,辅助管路系统,制动机系统,防滑系统四大部分。
2、风源系统机车风源系统负责生产并提供全列车气动器械以及机车、列车制动机所需要的高质量的清洁、干燥和稳定的压缩空气。
HX D3型电力机车风源系统由空气压缩机组(A1),高压安全阀(A3、A7),空气干燥器(A4),精油过滤器(A5),低压维持阀(A6),总风缸(A11、A15),总风缸排水塞门(A12),止回阀(A08),调压器(K01、K02),总风软管连接器(B83),总风折角塞门(B80)等组成。
空气压缩机组(A1)采用两台SL22-47型螺杆式空气压缩机组做为系统的供风设备。
空气压缩机额定流量2750L/min,转速2920 r/min,工作压力10 bar,设有无负荷启动装置,高温保护开关,低温加热装置。
注:部分机车采用国产的TSA-230AVI型螺杆式压缩机,其性能同上。
空气干燥器(A4)采用型双塔干燥器,安装在空压机和总风缸之间,具有过滤压缩空气中油、水,降低压力空气露点的功能,使得空气系统在正常使用时,不会出现液态水。
注:部分机车采用TMG-Ⅲ型膜式干燥器,利用水分子的压力差,使水分子从湿度大的状态向湿度小的状态移动,达到降低空气露点的功能。
总风缸(A11、A15)四个容积为400L的总风缸串联作为压缩空气的存储容器,采用直立车上安装方式。
机车总体参数JT56ACe 型机车机车型式第一章机车总体信息(C-C)0660机车标称牵引功率动力装置柴油机型式型号气缸数最大转速空转转速(标称)空转转速(低)电子调速器(ECU)HC 标准单元1-200,EPA单元201-203,EPA主发电机装配TA20/CA9TA20 牵引发电机整流输出功率持续输出功率3700kW峰值功率4205 kW最大电压最大持续电流CA9 辅助发电机输出功率频率范围APC 辅助电源逆变器整流电压最大功率输出31 kW牵引电动机数量3700(+/-75)kW增压四冲程柴油机16V265H161000r/min420r/min325r/minEMDEC0 级2 级2632VDC8100A43.3~133Hz74VDC6(3 / 转向架)机车总体信息1-1型号型式联接方式定额机车蓄电池组布置单节蓄电池数量串联蓄电池组总电压空气制动系统型号型式空气压缩机型号型式数量驱动方式空气排量(最大)压缩机转速机油储备量设置点:加载卸载机车速度/牵引力限值这些限值基于:齿轮传动比:85:161TB2630MOD3 相交流感应式每个转向架 3 台电机并联690kW, 2027VAC, 3220r/min2-32V, 325Ah3264VDCCCBII 电空、微机控制、w/FIRE 接口KING TSA-2.8A螺杆式2电动2.4m3/min2650r/min6.5L750kPa900kPa最大转速1050mm 半磨耗轮(即1013mm)120km/h最大功率时的最大转速1-2 JT56ACe 机车–司机操纵手册120km/h第8 手柄位牵引力持续起动电阻制动力最大整备/储备量机油系统冷却水系统撒砂系统燃油箱(可使用的)标称尺寸两端车钩衔接线间距离22250mm司机室两镜打开时车体宽度3369mm最大高度4736mm两转向架中心间距离14280mm转向架轴距3680mm机车重量标称重量(全整备状态下)重量(对操纵者)通过曲线半径下列数据基于JT56ACe 机车采用 F 型式车钩单机最小曲线半径三机相连最小曲线半径598kN(20km 时)620kN(0km 时)570kN(20km 时)1703L1155L800kg9000L150MT100%R250mR145m机车总体信息1-3机车总体说明JT56ACe 是双司机室交流牵引电传动内燃机车。

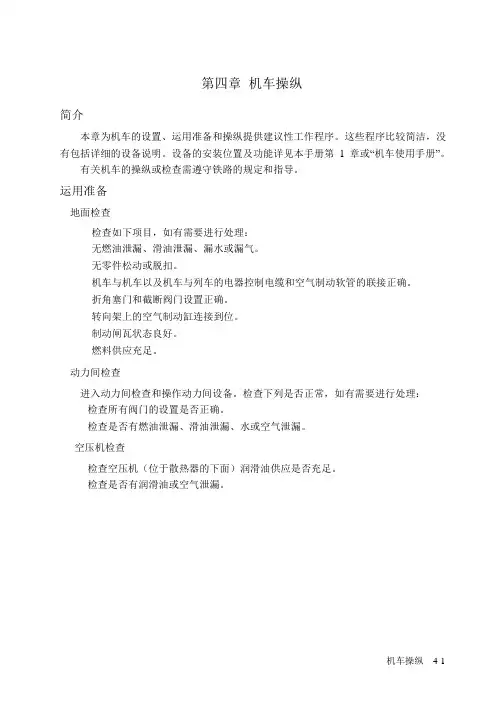

第四章机车操纵简介本章为机车的设置、运用准备和操纵提供建议性工作程序。
这些程序比较简洁,没有包括详细的设备说明。
设备的安装位置及功能详见本手册第 1 章或“机车使用手册”。
有关机车的操纵或检查需遵守铁路的规定和指导。
运用准备地面检查检查如下项目,如有需要进行处理:无燃油泄漏、滑油泄漏、漏水或漏气。
无零件松动或脱扣。
机车与机车以及机车与列车的电器控制电缆和空气制动软管的联接正确。
折角塞门和截断阀门设置正确。
转向架上的空气制动缸连接到位。
制动闸瓦状态良好。
燃料供应充足。
动力间检查进入动力间检查和操作动力间设备。
检查下列是否正常,如有需要进行处理:检查所有阀门的设置是否正确。
检查是否有燃油泄漏、滑油泄漏、水或空气泄漏。
空压机检查检查空压机(位于散热器的下面)润滑油供应是否充足。
检查是否有润滑油或空气泄漏。
机车操纵4-1柴油机检查• 隔离开关-START/STOP/ISOLATE(启机/停机/隔离),防止柴油机自动升转速超过 2 挡转速。
4-2 JT56ACe 机车–司机操纵手册断路器面板COMPUTER CONTROL(微机控制)断路器保持断开(控制杆向下)。
所有带黑色背景铭牌的断路器,包括ENGINGE CONTROL(柴油机控制)断路器-闭合(控制杆向上)。
其余断路器-按要求闭合(控制杆向上)。
GROUND RELAY CUTOUT(接地继电器切除)开关-闭合(控制杆向上)。
闭合COMPUTER CONTROL(微机控制)断路器(控制杆向上)。
司机操纵台• 控制器- 控制手柄-在IDLE(空转)位。
- 换向手柄-在中间位。
• CONTROL FUEL P(燃油泵控制)开关-接通(滑杆向上)。
• ENGINE RUN(柴油机运行)开关-断开(滑杆向下)。
• GEN. FIELD(主发励磁)开关-断开(滑杆向下)。
• DYN BRK CONT(电阻制动控制)断路器-闭合(滑杆向上)。
• 其余装置-根据需要设置。

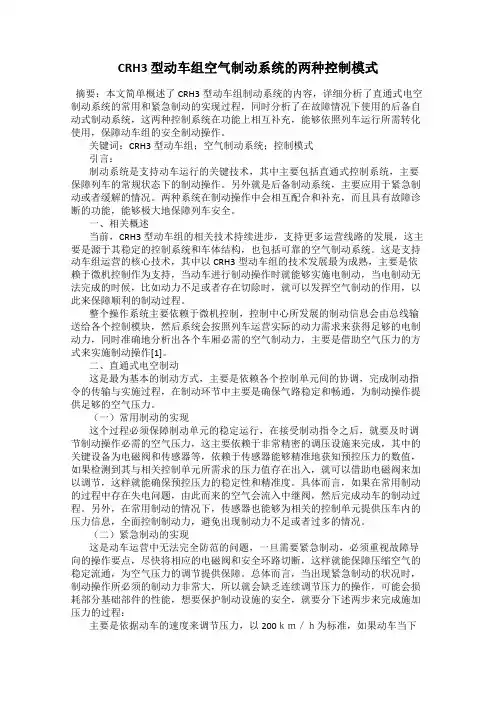

CRH3 型动车组空气制动系统的两种控制模式摘要:本文简单概述了CRH3型动车组制动系统的内容,详细分析了直通式电空制动系统的常用和紧急制动的实现过程,同时分析了在故障情况下使用的后备自动式制动系统,这两种控制系统在功能上相互补充,能够依照列车运行所需转化使用,保障动车组的安全制动操作。
关键词:CRH3型动车组;空气制动系统;控制模式引言:制动系统是支持动车运行的关键技术,其中主要包括直通式控制系统,主要保障列车的常规状态下的制动操作。
另外就是后备制动系统,主要应用于紧急制动或者缓解的情况。
两种系统在制动操作中会相互配合和补充,而且具有故障诊断的功能,能够极大地保障列车安全。
一、相关概述当前,CRH3型动车组的相关技术持续进步,支持更多运营线路的发展,这主要是源于其稳定的控制系统和车体结构,也包括可靠的空气制动系统。
这是支持动车组运营的核心技术,其中以CRH3型动车组的技术发展最为成熟,主要是依赖于微机控制作为支持,当动车进行制动操作时就能够实施电制动,当电制动无法完成的时候,比如动力不足或者存在切除时,就可以发挥空气制动的作用,以此来保障顺利的制动过程。
整个操作系统主要依赖于微机控制,控制中心所发展的制动信息会由总线输送给各个控制模块,然后系统会按照列车运营实际的动力需求来获得足够的电制动力,同时准确地分析出各个车厢必需的空气制动力,主要是借助空气压力的方式来实施制动操作[1]。
二、直通式电空制动这是最为基本的制动方式,主要是依赖各个控制单元间的协调,完成制动指令的传输与实施过程,在制动环节中主要是确保气路稳定和畅通,为制动操作提供足够的空气压力。
(一)常用制动的实现这个过程必须保障制动单元的稳定运行,在接受制动指令之后,就要及时调节制动操作必需的空气压力,这主要依赖于非常精密的调压设施来完成,其中的关键设备为电磁阀和传感器等,依赖于传感器能够精准地获知预控压力的数值,如果检测到其与相关控制单元所需求的压力值存在出入,就可以借助电磁阀来加以调节,这样就能确保预控压力的稳定性和精准度。

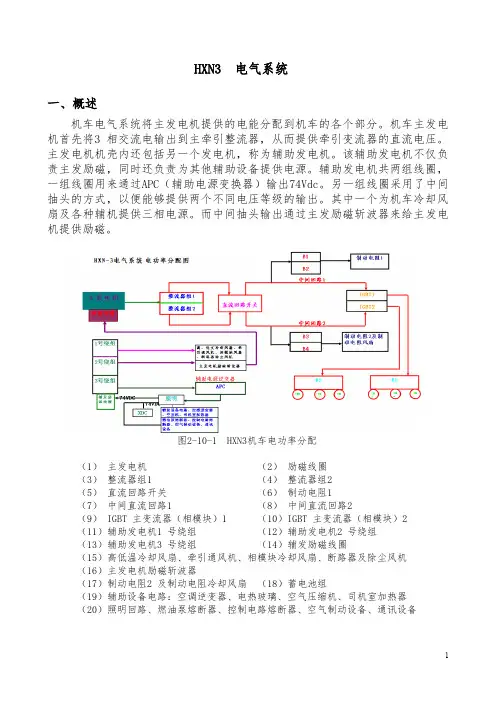

HXN3 电气系统一、概述机车电气系统将主发电机提供的电能分配到机车的各个部分。
机车主发电机首先将3 相交流电输出到主牵引整流器,从而提供牵引变流器的直流电压。
主发电机机壳内还包括另一个发电机,称为辅助发电机。
该辅助发电机不仅负责主发励磁,同时还负责为其他辅助设备提供电源。
辅助发电机共两组线圈,一组线圈用来通过APC(辅助电源变换器)输出74Vdc。
另一组线圈采用了中间抽头的方式,以便能够提供两个不同电压等级的输出。
其中一个为机车冷却风扇及各种辅机提供三相电源。
而中间抽头输出通过主发励磁斩波器来给主发电机提供励磁。
图2-10-1 HXN3机车电功率分配(1)主发电机(2)励磁线圈(3)整流器组1 (4)整流器组2(5)直流回路开关(6)制动电阻1(7)中间直流回路1 (8)中间直流回路2(9) IGBT 主变流器(相模块)1 (10)IGBT 主变流器(相模块)2(11)辅助发电机1 号绕组(12)辅助发电机2 号绕组(13)辅助发电机3 号绕组(14)辅发励磁线圈(15)高低温冷却风扇、牵引通风机、相模块冷却风扇、断路器及除尘风机(16)主发电机励磁斩波器(17)制动电阻2 及制动电阻冷却风扇(18)蓄电池组(19)辅助设备电路:空调逆变器、电热玻璃、空气压缩机、司机室加热器(20)照明回路、燃油泵熔断器、控制电路熔断器、空气制动设备、通讯设备二、电气系统运行顺序图–低压直流电源以及BC, BP, BTP和BSP线路图 2-10-2 低压直流电源以及BC, BP, BTP 和BSP 线路的流程图三、电气设备①制动电阻② 2 号牵引通风机③除尘风机④电气柜⑤交流发电机风机⑥ 54 英寸散热器的冷却风扇⑦相模块/1 号牵引通风机⑧蓄电池组⑨ TA20-CA9 交流发电机图2-10-3 电气设备四、电气间部件图2-10-4 电气分布图解图2-10-5 电气分布图解图2-10-6 电气分布图解图2-10-7 电气分布图解图2-10-8 电气分布图解图2-10-9 电气分布图解图2-10-10 电气分布图解1.空气干燥器继电器(DCR)当空气压缩机同步继电器 CMPSYN 连通时,该继电器(见图 2—9—11)也随之连通。

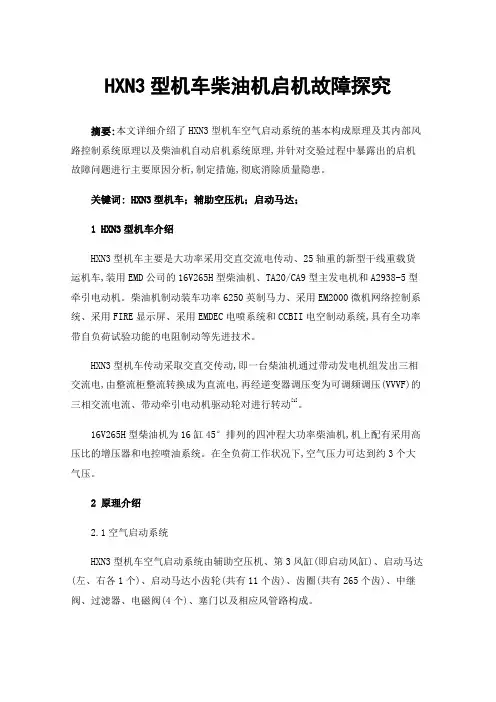

HXN3型机车柴油机启机故障探究摘要:本文详细介绍了HXN3型机车空气启动系统的基本构成原理及其内部风路控制系统原理以及柴油机自动启机系统原理,并针对交验过程中暴露出的启机故障问题进行主要原因分析,制定措施,彻底消除质量隐患。
关键词: HXN3型机车;辅助空压机;启动马达;1 HXN3型机车介绍HXN3型机车主要是大功率采用交直交流电传动、25轴重的新型干线重载货运机车,装用EMD公司的16V265H型柴油机、TA20/CA9型主发电机和A2938-5型牵引电动机。
柴油机制动装车功率6250英制马力、采用EM2000微机网络控制系统、采用FIRE显示屏、采用EMDEC电喷系统和CCBII电空制动系统,具有全功率带自负荷试验功能的电阻制动等先进技术。
HXN3型机车传动采取交直交传动,即一台柴油机通过带动发电机组发出三相交流电,由整流柜整流转换成为直流电,再经逆变器调压变为可调频调压(VVVF)的三相交流电流、带动牵引电动机驱动轮对进行转动[1]。

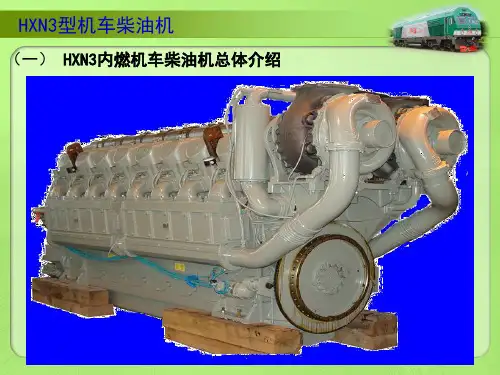

16V265H型柴油机为16缸45°排列的四冲程大功率柴油机,机上配有采用高压比的增压器和电控喷油系统。
在全负荷工作状况下,空气压力可达到约3个大气压。
2原理介绍2.1空气启动系统HXN3型机车空气启动系统由辅助空压机、第3风缸(即启动风缸)、启动马达(左、右各1个)、启动马达小齿轮(共有11个齿)、齿圈(共有265个齿)、中继阀、过滤器、电磁阀(4个)、塞门以及相应风管路构成。
辅助空压机(阿特拉斯科普柯生产的无油活塞压缩机)由机车蓄电池经小型逆变器直流变交流后供电泵风,为第3风缸充风,构成 HXN3型机车空气启动系统的风源。
停机时间不久的机车,该风缸由机车第1风缸经逆止阀供风且保压,当风压高于500kPa(临界工作压力为434kPa)基本不需要辅助压缩机泵风即可满足启机需要。
英格索兰生产的999型空气启动马达是专门为长曲轴大负荷应用设计的风动力旋转马达。

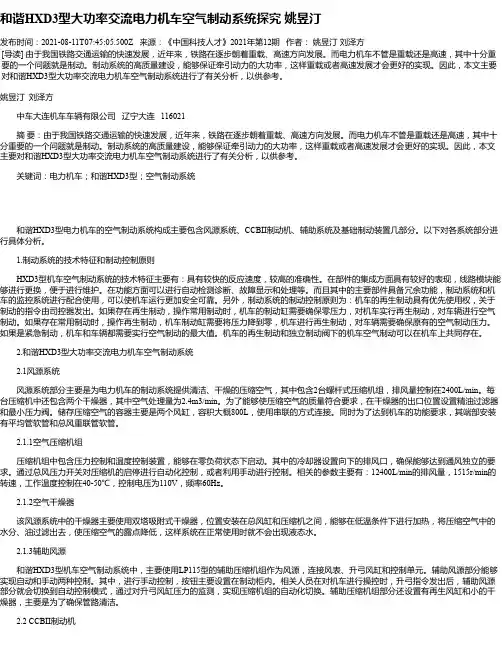

和谐HXD3型大功率交流电力机车空气制动系统探究姚昱汀发布时间:2021-08-11T07:45:05.500Z 来源:《中国科技人才》2021年第12期作者:姚昱汀刘泽方[导读] 由于我国铁路交通运输的快速发展,近年来,铁路在逐步朝着重载、高速方向发展。
而电力机车不管是重载还是高速,其中十分重要的一个问题就是制动。
制动系统的高质量建设,能够保证牵引动力的大功率,这样重载或者高速发展才会更好的实现。
因此,本文主要对和谐HXD3型大功率交流电力机车空气制动系统进行了有关分析,以供参考。
姚昱汀刘泽方中车大连机车车辆有限公司辽宁大连 116021摘要:由于我国铁路交通运输的快速发展,近年来,铁路在逐步朝着重载、高速方向发展。
而电力机车不管是重载还是高速,其中十分重要的一个问题就是制动。
制动系统的高质量建设,能够保证牵引动力的大功率,这样重载或者高速发展才会更好的实现。
因此,本文主要对和谐HXD3型大功率交流电力机车空气制动系统进行了有关分析,以供参考。
关键词:电力机车;和谐HXD3型;空气制动系统和谐HXD3型电力机车的空气制动系统构成主要包含风源系统、CCBII制动机、辅助系统及基础制动装置几部分。
以下对各系统部分进行具体分析。
1.制动系统的技术特征和制动控制原则HXD3型机车空气制动系统的技术特征主要有:具有较快的反应速度,较高的准确性。
在部件的集成方面具有较好的表现,线路模块能够进行更换,便于进行维护。
在功能方面可以进行自动检测诊断、故障显示和处理等。
而且其中的主要部件具备冗余功能,制动系统和机车的监控系统进行配合使用,可以使机车运行更加安全可靠。
另外,制动系统的制动控制原则为:机车的再生制动具有优先使用权,关于制动的指令由司控器发出。
如果存在再生制动,操作常用制动时,机车的制动缸需要确保零压力,对机车实行再生制动,对车辆进行空气制动。
如果存在常用制动时,操作再生制动,机车制动缸需要将压力降到零,机车进行再生制动,对车辆需要确保原有的空气制动压力。
HXD型电力机车空气系统说明————————————————————————————————作者:————————————————————————————————日期:HX D3型电力机车空气系统说明1、系统设计及特点空气系统是依据《大功率交流传动电力机车采购和技术引进项目进口机车采购合同》的技术要求而设计的。
HX D3型电力机车空气系统采用了国外先进的电子、微机控制技术和先进的集成化安装工艺,便于检修和维护。
除空气管件外,其余各部分均为原装进口零部件。
HX D3型电力机车空气系统具有客运位和货运位的转换功能,并在与26-L、JZ-7、EL-14、DK-1型制动机重联时,其制动缓解作用完全一致。
并且此系统的制动机具有制动机状态自检测及必要的故障自诊断功能,并将故障按其严重程度进行分类,并提示司机进行故障处理的策略。
HX D3型电力机车空气系统按工作原理分为风源系统,辅助管路系统,制动机系统,防滑系统四大部分。
2、风源系统机车风源系统负责生产并提供全列车气动器械以及机车、列车制动机所需要的高质量的清洁、干燥和稳定的压缩空气。
HX D3型电力机车风源系统由空气压缩机组(A1),高压安全阀(A3、A7),空气干燥器(A4),精油过滤器(A5),低压维持阀(A6),总风缸(A11、A15),总风缸排水塞门(A12),止回阀(A08),调压器(K01、K02),总风软管连接器(B83),总风折角塞门(B80)等组成。
2.1空气压缩机组(A1)采用两台SL22-47型螺杆式空气压缩机组做为系统的供风设备。
空气压缩机额定流量2750L/min,转速2920 r/min,工作压力10 bar,设有无负荷启动装置,高温保护开关,低温加热装置。
注:部分机车采用国产的TSA-230A VI型螺杆式压缩机,其性能同上。
2.2 空气干燥器(A4)采用LTZ3.2H型双塔干燥器,安装在空压机和总风缸之间,具有过滤压缩空气中油、水,降低压力空气露点的功能,使得空气系统在正常使用时,不会出现液态水。
HXN3型内燃机车电传动控制系统研究分析【摘要】本文详细阐述了HXN3型内燃机车的各系统的工作原理,主要包括:交流传动系统、辅助供电系统、网络通讯系统、空气制动系统等,结合内燃机车的性能特性分析了目前HXN3机车电传动的矢量控制、PWM控制等技术、网络通讯控制的观点以及方法。
【关键字】内燃机车;电传动;控制技术1 引言随着经济的快速发展,铁路运输业的得到了迅猛发展,为此机车“客运高速,货运重载”的需求也越来越大,未来提高大功率内燃机车的性能,逐渐将先进的交流电传动技术应用于HXN3内燃机车,这不仅提高了内燃机车机车的技术水平,也提升了铁路装备的制造水平。
为此,HXN3内燃机车的交流电传动技术需要更深一步分析研究。
近十几年来交流电传动技术以及相关的控制技术已经逐渐应用于内燃机车控制过程,为满足铁路运输属于需求的内燃机车的大功率要求,对内燃机车的交流电传动技术以及与之相关各个系统的控制技术进行研究和分析,是目前铁路机车研究领域中的一个重要方向。
2 内燃机车电传动简介2.1直流电传动直流电传动是电力机车较普遍应用的一种传动方式,再工作过程输入直流电机的电能与机械能进行可逆的转换。
内燃机通过具有弹性性质的联轴节来驱动直流发电机,发电机把内燃机曲轴上的机械能转变为可以调节控制的直流电能,经直流牵引电动机把电能转变为转速以及转矩都能够进行调节的机械能,然后通过联轴节连接齿轮箱,经过齿轮箱驱动机车动车轮对,这样来实现牵引控制。
这种传动方式的发电机和牵引电动机都是釆用直流电机,所以也称为直-直电传动。
2.2交-直流电传动伴随内燃机功率与转速的逐渐提高,内燃机车逐步向大功率方向发展,但是直流牵引发电机的功率输出由于受到换向以及机车功率限界等各个因素的制约限制,单台内燃机功率一般被限制在2200KW以内,直到上世纪60年代,大功率机车的整流技术逐步成熟,交-直流电传动技术得到了广泛应用。
交-直流电传动属于直流调速系统,他是采用交流牵引发电机,交流牵引发电机输出的三相交流电,经过整流器将交流整流转变为直流,然后再经过直流牵引电动机通过联轴节来驱动机车动车车轮,直流牵引发电机相比,这种交流传动方式的牵引发电机具有无换向器的特性,这种方式结构简单,运行安全可靠,并且维护简单。
机车总体参数JT56ACe 型机车机车型式第一章机车总体信息(C-C)0660机车标称牵引功率动力装置柴油机型式型号气缸数最大转速空转转速(标称)空转转速(低)电子调速器(ECU)HC 标准单元1-200,EPA单元201-203,EPA主发电机装配TA20/CA9TA20 牵引发电机整流输出功率持续输出功率3700kW峰值功率4205 kW最大电压最大持续电流CA9 辅助发电机输出功率频率范围APC 辅助电源逆变器整流电压最大功率输出31 kW牵引电动机数量3700(+/-75)kW增压四冲程柴油机16V265H161000r/min420r/min325r/minEMDEC0 级2 级2632VDC8100A43.3~133Hz74VDC6(3 / 转向架)机车总体信息1-1型号型式联接方式定额机车蓄电池组布置单节蓄电池数量串联蓄电池组总电压空气制动系统型号型式空气压缩机型号型式数量驱动方式空气排量(最大)压缩机转速机油储备量设置点:加载卸载机车速度/牵引力限值这些限值基于:齿轮传动比:85:161TB2630MOD3 相交流感应式每个转向架 3 台电机并联690kW, 2027VAC, 3220r/min2-32V, 325Ah3264VDCCCBII 电空、微机控制、w/FIRE 接口KING TSA-2.8A螺杆式2电动2.4m3/min2650r/min6.5L750kPa900kPa最大转速1050mm 半磨耗轮(即1013mm)120km/h最大功率时的最大转速1-2 JT56ACe 机车–司机操纵手册120km/h第8 手柄位牵引力持续起动电阻制动力最大整备/储备量机油系统冷却水系统撒砂系统燃油箱(可使用的)标称尺寸两端车钩衔接线间距离22250mm司机室两镜打开时车体宽度3369mm最大高度4736mm两转向架中心间距离14280mm转向架轴距3680mm机车重量标称重量(全整备状态下)重量(对操纵者)通过曲线半径下列数据基于JT56ACe 机车采用 F 型式车钩单机最小曲线半径三机相连最小曲线半径598kN(20km 时)620kN(0km 时)570kN(20km 时)1703L1155L800kg9000L150MT100%R250mR145m机车总体信息1-3机车总体说明JT56ACe 是双司机室交流牵引电传动内燃机车。
专业知识(HXN3)专业知识(HXN3)一、填空题1、在车体侧壁上的泄压按钮按下时,可控制百叶窗自动开启(30)秒,以缓解空气间与动力间的压差。
2、HXN型内燃机车采用了微机网络通讯功能和自动起停系统,同时采用了微机控制的(空气制动)系统。

3、机车司机室的(前部)与车体间加装了油压减振和弹簧减振,以缓解司机室的振动。
4、第一司机室设置的卫生间,在双司机值乘的情况下,可实现(1600)公里无需整备。
5、(电气室)通过风机注入清洁的滤清空气,室内予以加压以免污物进入室内。
6、HXN3型机车转向架构架上设有二系弹性横向止挡来限制(转向架和车体底架)的横向移动。
7、HXN3型内燃机车的柴油机为(16V265H)型。
8、启动马达风路设置了一个(手动)塞门,关闭后,可禁止柴油机启动。
9、柴油机的冷却方式为(水冷),废气涡轮增压、开式燃烧室,四冲程。
10、柴油机发—电机组与机体为(刚性连结)。
11、柴油机每完成一个工作循环,曲轴需要转(两圈),曲轴每转45°就有一个气缸发火。
12、柴油机的进排气门在工作时通过自动旋转机构进行(自动旋转),以保证其磨耗均匀。
13、柴油机启动最低水温不得低于(4)°。
14、柴油机启动时,启动凤缸的风压不得低于(620)kpa。
15、柴油机()的出口与右侧增压器废气出口相连接。
16、柴油机最低启动水温时的发火转速为(60)r/min。
17、柴油机加载最低水温不得低于(49)C°。
18、柴油机正常工作水温在(76—82°)之间。
19、柴油机在额定转速下(1000r/min)的机油压力不得低于(437.9)kpa。
20、中冷器进口水温为(38)℃,出口水温为69.8℃。
21、严禁在闭合断路器面板后,在FIRE显示屏显示("无效数据")时按键。
22、严禁在主电路发生接地后切除("接地开关")运行23、正常怠速转速:(420 r/min)24、严禁在途中关闭(总风缸压力)传感器切除塞门。
