2020年职业院校技能竞赛
“轨道交通信号控制系统设计与应用”
赛项
竞赛任务书
样卷E
选手须知：
（1）本竞赛任务书如出现任务书缺页、字迹不清等问题，请及时向裁判示意，更换任务书。
（2）竞赛时间共3小时，包括系统安装部署、逻辑设计、故障维修、智能监控辅助系统开发、综合应用、工作报告和提交成果时间等，参赛团队应在3小时内完成竞赛任务书规定内容。
（3）参赛选手提交的竞赛答题卡与竞赛任务书上只能按要求填写工位号进行识别，不得填写指定内容之外的任何识别性标记。如果出现地区、校名、姓名等其他任何与竞赛队有关的识别信息，一经发现，竞赛答题卡及其它提交结果作废，比赛成绩按零分处理，并且提请赛项执委会进行处罚。
（4）任务中要求提交的截图\照片、文字、视频资料等内容中都不允许出现本工位或者其他工位参赛选手图像、选手姓名、校名或者其他任何识别性的标记。一经发现，竞赛答题卡及其它提交结果作废，比赛成绩按零分处理，并且提请赛项执委会进行处罚。
（5）竞赛任务书、竞赛答题卡、竞赛工具及竞赛材料等不得带出竞赛场地，一经发现，竞赛答题卡及其它提交结果作废，比赛成绩按零分处理，并且提请赛项执委会进行处罚。
（6）正式比赛前，参赛选手需对竞赛平台中的设备、工具、模块等进行清点确认，正式比赛开始后，参赛选手如测定竞赛技术平台中的设备、工具、模块等有故障可向裁判提出更换，但如果该工具/模块经现场裁判与技术支持人员测定完好，属参赛选手误判时，不予延时。
1
《铁路信号基础设备维护》
《铁路信号基础设备维护》课程标准 课程名称：铁路信号基础设备维护与检修 适用专业：城市轨道交通控制 一、课程性质和任务 1.课程性质：《铁路信号基础设备维护》是城轨控制专业核心课程之一。该课程主要培养学生信号设备日常维修的核心职业能力，通过该课程的学习使学生掌握城轨信号基础设备的组成、工作原理和检修方法，同时会熟练使用检测仪表进行设备的故障检测和排除。 其前修课程为电工电子技术、脉冲数字电路、计算机绘图、电工电子综合实训等。这些课程的学习为学生学好本门课储备了基础知识和基本技能。同时，本课程的学习，又为后续课程提供必要的理论知识和操作技能，打下了坚实的基础，后续课程为车站信号、区间信号、驼峰信号以及信号新技术等，这些课程主要是围绕具体控制电路进行系统的运行、故障处理讲解，而这些控制系统就是由信号基础设备联锁组成的，所以，只有学习了本门课程，全面掌握了基础设备的有关理论和操作技能，才能继续学习后续具体控制系统。 2.课程任务 通过在虚拟城轨信号工区的工作情境下进行信号工技能训练，使学生接触生产实际，通过基本信号设备的维修全程训练，掌握城轨信号基础设备相关知识和维修技能。依托城轨和城市轨道交通，以信号设备日常维修能力培养为主线，以服务为宗旨，以就业为导向，以工学结合为途径，培养德智体美全面发展，能够胜任信号工岗位的“精维修、高技能、高素质”人才。并考取中级信号工职业资格证书。 3、课程标准设计思路 1）基于工作过程的学习内容 以《国务院关于大力推进职业教育改革与发展的决定》、《教育部关于加强高职高专教育人才培养工作的意见》、《关于制订高职高专专业教学计划的原则的意见》等文件精神为基本依据。在选择和组织课程的内容时，基于工作过程的完整性，根据城轨企业一线信号工岗位职业能力分析，汲取了长年从事信号工岗位技术工人的经验与建议，以信号基础设备维修工作任务为载体确定课程内容，紧密围绕典型的职业活动，有目的地将专业知识按心理认识规律展开，同时兼顾学科理论的逻辑顺序，使课程内容更加实用，更具职业教育特色，学生所掌握的知识和技能也更加扎实。将国家信号工职业标准融入到课程教学内
毕业设计中文摘要
目录 1 前 言 (1) 2 城市轨道交通信号系 统 (1) 2.1 信号定义与实现意义 .......................................................... 1 2.2 信号的基本分类 .............................................................. 2 2.3 信号机与行车标志种类 ........................................................ 2 2.3.1 信号机的基本种类 .......................................................... 3 2.3.2 行车标志 .................................................................. 3 2.3.3 信号标志 .................................................................. 4 2.4 视觉信号的意义 .............................................................. 5 2.5 手信号的显示方式和意义 ...................................................... 6 2.6 听觉信号 (9) 3 信号系统的基 础 (11) 3.1 联锁的定义 ................................................................. 11 3.2 进路与道岔 ................................................................. 11 3.3苏州地铁信号系统 ............................................................. 13 3.4 车场线信号 ................................................................. 13 4 信号控制系统在城市轨道交通中的应 用 (13) 4.1 城市轨道交通中使用的信号系统 ............................................... 13 4.2 城市轨道交通移动闭塞信号系统的通信实现方式..................................

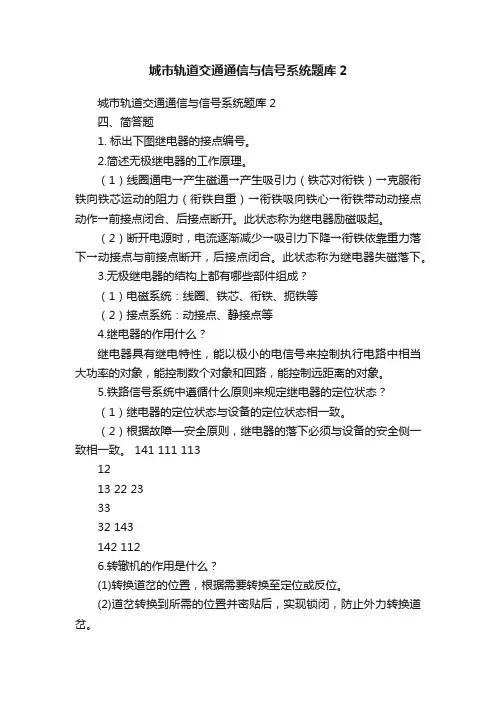

城市轨道交通信号与通信系统基础知识 填空题 城市轨道交通信号系统通常包括两大部分，分别为联锁装置和列车自动运行控制系统。 列车自动运行控制系统ATC包括ATO（列车自动驾驶）、ATP（列车自动超速防护）、ATS（列车自动监控系统）。 信号机是由机柱、机构、托架、梯子、基础组成。（此一般指高柱信号机，若矮型信号机则无梯子。） 机构是由透镜组（聚焦的作用）、灯座（安放灯泡）、灯泡（光源）、机箱（安装诸零件）、遮檐（避免其它光线射入）、背板（增大色灯信号与周围背景的亮度）等组成。 透镜式信号机是指用信号的颜色和数目来组成的设备，并且采用光学材料的透镜组。 通过色灯的显示，提供列车运营的条件，拥有一系列显示的设备称为信号机。 信号机按高矮可分为高柱信号机与矮型信号机。 信号机按作用的不同可分为：防护信号机、阻挡信号机、出段信号机、入段信号机、调车信号机。 道岔区段设置的信号机称为防护信号机。 10、控制列车的进入与速度的设备称为信号。传送各种信息（图像、信息等）称为通信。 11、继电器是由电磁系统和接点系统组成。电磁系统是由线圈和铁芯组成，即输入系统。接点系统是由前接点和后接点组成，即输出系统。 12、转辙机的功能有：转换道岔、锁闭道岔、给出表示。 13、转辙机按用电性质，可分为直流电动转辙机和三相交流电动转辙机。 14、转辙机按道岔锁闭位置，可分为内锁闭和外锁闭。 15、转辙机按动力，可分为电动和液压。 16、50Hz微电子相敏轨道电路应用于车辆段内，其作用是接受来自轨道上列车占用的情况。 17、音频数字编码无绝缘轨道电路应用于正线上和试车线上，其作用是接受和发送各种信息。
十、城市轨道交通正线信号系统组成 2号线信号系统是由卡斯柯信号有限公司提供的CBTC （基于无线通信的列车控制系统）系统，采用点式ATP 和联锁两级后备模式。 系统包含ATP （列车自动防护）、ATO （列车自动运行）子系统、ATS （列车自动监控）子系统、CBI(计算机联锁)子系统、DCS(数据通信)子系统、MSS(维护支持)子系统等。 2号线采用卡斯柯提供的基于无线通信的移动闭塞系统，系统由五个主要的子系统组成： （1） A TP/ATO 子系统 （2） C BI 子系统 （3） A TS 子系统 （4） DCS 子系统 （5） MSS 子系统
ATP/ATO子系统包括轨旁ATP设备和车载ATP/ATO设备。轨旁ATP设备对全部在线列车进行安全控制，它由ZC（区域控制器）、LC（线路控制器）、DSU（数据存储单元）和LEU（欧式编码器）等室内设备和信标室外设备组成。车载ATP/ATO设备主要包括CC（车载控制器）、DMI（司机显示单元）、编码里程计和信标天线。 ◆轨旁ATP设备： ① ZC（区域控制器） ZC采用3取2冗余结构配置，主要功能是处理线路占用、自动防护和进路等信息。根据CC设备发送的列车精确位置信息，ZC设备为列车计算保护区域，并通过车地无线通信向ZC内每列车发送移动授权。 ② LC（线路控制器） LC和ZC配置一样，采用3取2冗余结构配置。LC控制ZC和 CC的应用软件和配置数据版本的校核，并在通信过程中向ZC和 CC提供内部时钟同步。 LC主要功能： 更新ATS发送的TSR信息 管理线路的TSR（临时限速） 负责存储 ③ DSU（数据存储单元） DSU由一台式计算机组成，用于向CC设备上传新版本的应用 软件和静态线路描述，并对这些文件进行升级管理。 ④信标 信标用于实现列车在线路上的定位功能。当列车信标天线越过地面 信标时，信标天线将发送能量信息激活信标，信标将预先存储的报文信 息发送给车载设备。列车通过时，CC使用该信息初始化、重新修正列车 位置、校准编码里程计。 ◆车载ATP/ATO设备： ① CC（车载控制器） 每列列车头尾各配置一套CC设备。两台CC计算 机均运行在热备状态，每台都能够独立安全地驾驶列 车。CC子系统主要实现下列功能： （1）列车运行防护 （2）管理列车在车站准确停车 （3）车站停车和发车时间管理 （4）安全停车管理
《城市轨道交通信号与通信系统》教学大纲 一、课程基本信息 课程名称（中文）：城市轨道交通信号与通信系统（英文）： 课程代码： 课程类型/性质：专业课 总学时：64 学分：4 适用专业：轨道交通运营管理 开课系门：管理系 与本专业其它课程的关系：本课作为一门专业课，将为学生对轨道交通运营管理及设备维修维护打下坚实的基础。 二、课程内容简介 介绍了城市轨道交通信号与通信系统的主要系统，包括基础信号设备、联锁系统、列车自动控制系统、通信传输系统、电话系统、无线调度系统、闭路电视、广播系统、时钟系统、商用通信系统和旅客信息系统，每个系统都从系统组成、系统功能及其控制方面进行了介绍。。 三、课程任务、教学目标 通过教学，使学生掌握城市轨道交通信号与通信系统的构成，及主要设备的维护检修流程。 【一】知识目标 要求学生通过本课程的学习，具备对信号、通信各子系统设备构成与主要功能的牢固掌握，对各系统进行维护和维修的能力。 【二】能力目标
1.分析能力的培养：主要是对具体通信和信号进行分析的能力的培养，同时也要注意培养综合运用多种分析方法的能力培养。 2.自学能力的培养：运用启发式教学方法，通过本课程的教学，要培养和提高学生对所学知识进行整理、概括、消化吸收的能力，以及围绕课堂教学内容，阅读参考书籍和资料，自我扩充知识领域的能力。 3.表达能力的培养：主要是通过作业、课上讨论等形式，清晰、整洁地表达自己解决问题的思路和步骤的能力。 4.创新能力的培养：培养学生独立思考、深入钻研问题的习惯和对问题提出多种解决方案、选择不同的方法对设备进行维护的能力。 【三】素质目标 1、了解轨道交通信号与通信设备基本构成与主要功能。 2、具有严谨工作作风，实事求是的学风，树立创新意识。 3、树立良好的学习态度。 四、教学安排、教学方法及手段 坚持讲授与指导学生练习相结合，课堂系统规范讲授本课程内容，必要时运用多媒体教学手段，加强学生的预习与复习环节、实际操作与案例分析的测验环节。 考核方法:实行教考分离；建立考试题库制，采用平时测验+期末考核等多种考核方式。 五、各教学环节学时分配 理论部分学时分配

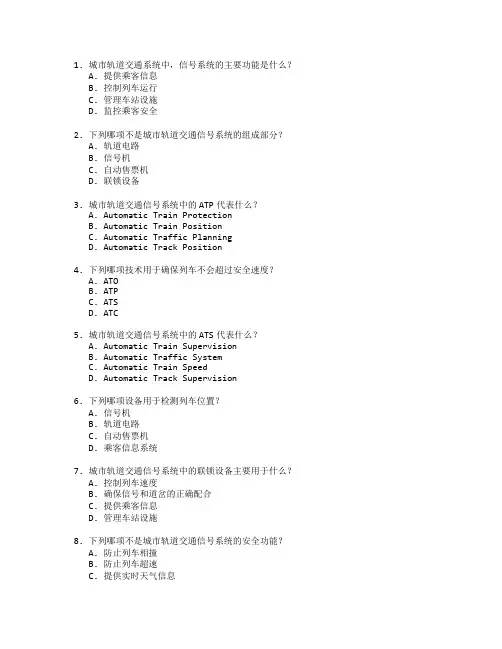

城市轨道交通信号系统试卷（100分） 一、单选题【本题型共2道题】 1.只有列车停在站台区域规定的停车范围内，才允许向列车发送开门命令；车门均已关闭后，才允许启动列车。允许开左或右门需符合（）位置和列车运行方向。 A．站台 B．屏蔽门 C．司机门 D．端头门 用户答案：[A] 得分：10.00 2.移动闭塞ATC系统列车追踪运行的最小安全行车间隔，仅为后续列车指令停车点至前行列车尾部确认位置之间的安全保护距离，其追踪列车间的安全间隔距离最小，一般列车运行设计最小追踪间隔可达到（）。 A．100秒 B．90秒 C．80秒 D．70秒 用户答案：[C] 得分：10.00 二、多选题【本题型共2道题】 1.根据当前城市轨道交通信号系统的产品，按列车速度控制方式、闭塞方式、信息传输方式的不同搭配组合，可组成（）。 A．点式ATC系统 B．固定闭塞ATC系统
C．连续式ATC系统 D．准移动闭塞ATC系统 E．混合式ATC系统 F．移动闭塞ATC系统 用户答案：[ABDF] 得分：20.00 2.列车自动控制系统（ATC）按按闭塞方式可分为（）。 A．曲线闭塞 B．固定闭塞 C．准移动闭塞 D．连续闭塞 E．移动闭塞 F．点式闭塞 用户答案：[BCE] 得分：20.00 三、判断题【本题型共2道题】 1.准闭塞ATC系统必须要有一段完整的闭塞分区，用作列车追踪运行的安全保护距离。 Y．对 N．错 用户答案：[N] 得分：20.00 2.基于无线通信的列车自动控制系统设置降级控制系统原因之一，是CBTC车-地无线通信设备或轨旁ATP 设备故障，将导致CBTC-ATP功能的丧失，需维持一定密度的列车安全运营。 Y．对
城市轨道交通信号系统 目录 一、概述 二、列车自动控制系统(ATC 系统分类 三、列车自动控制系统的基本功能 四、列车自动控制系统的监控运行模式 五、基于无线通信的列车自动控制系统(CBTC 六、影响列车运行能力的因素 一、概述 城市轨道交通信号系统是整个轨道交通自动化控制系统中的重要组成部分,其作用: 1. 保障列车运营安全; 2. 提高运输能力; 3. 实现快速、有序、高密度行车调度指挥。 由于城市轨道交通运营安全、准点率要求高,行车密度大,信号系统一般均采用列车自动控制系统 (ATC ,包括:
1. 列车自监控系统(ATS 2. 列车自动防护系统(ATP 3. 列车自动运行系统(ATO 二、列车自动控制系统(ATC 分类 1. 按列车控制方式可分为:台阶式和曲线式,台阶式→曲线式; 2. 按闭塞方式可分为:固定闭塞、准移动闭塞和移动闭塞,固定闭塞→准移动闭塞→移动闭塞。 3. 按信息传输方式可分为:点式和连续式,点式→连续式。 按上述列车速度控制方式、闭塞方式、信息传输方式的不同搭配组合,可组成: 1. 点式 ATC 系统(点状的曲线式固定闭塞 ATC 系统 2. 固定闭塞 ATC 系统(连续的台阶式固定闭塞 ATC 系统 3. 准移动闭塞 ATC 系统(连续的曲线式固定闭塞 ATC 系统 4. 移动闭塞 ATC 系统(连续的曲线式移动闭塞 ATC 系统 1. 点式 ATC 系统 通过安装在两钢轨之间点式应答器向运行中的列车车载设备传送信息,轨道电路(或计轴仅用于检查列车的占用情况。 列车运行获得的信息始终是不连续的,列车必须运行至应答器上方才能获得信息,实现变速,其行车效率较低。目前作为移动闭塞(CBTC 系统的降级(后备模式使用。
城市轨道交通通信与信 号课程标准 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
《城市轨道交通通信与信号》课程标准 一、课程性质与任务 《城市轨道交通通信与信号》是城市轨道交通运营管理专业学生的一门必修专业课。主要内容包括：信号基础设备与通信系统的安全，信号基础设备，轨道电路，车站联锁，区间闭塞，列车自动控制（ATC）系统，ATO与ATS系统，城市轨道交通CBTC系统，城市轨道交通通信系统。本课程主要是为了适应我国城市现代建设与城市发展的需求，尤其是为了满足交通发展中对的迫切而设置的。 二、课程目标。 1.了解信号与通信系统的基本内容，掌握故障安全原理的基本内容 了解信号安全技术原则。 2.了解信号机的分类及结构，熟悉信号机设置的原则，了解道岔的种类和转辙机的种类及特点。 3.掌握轨道电路的工作原理，了解轨道电路的主要参数，熟悉轨道电路的分类及特点，熟悉常用轨道电路，掌握计轴器的工作原理及结构。 4.掌握联锁的基本概念了解联锁图表编制方法，掌握6502电气集中联锁的基本操作方式，掌握计算机联锁的基本结构和操作方式 5.了解列车定位技术的分类，掌握固定闭塞、准移动闭塞和移动闭塞的原理，掌握无线移动通信、查询应答器定位，掌握移动闭塞与固定闭塞的区别。 6.掌握ATC系统的组成和功能和模式转换条件，了解不同制式ATC 系统的特点，掌握ATP的基本概念和ATP设备的组成及功能，熟悉ATP 的基本工作原理。
7.了解CBTC系统结构，熟悉CBTC系统子系统和组成设备，掌握CBTC系统运行模式，掌握CBTC系统功能。 8.了解城市轨道交通通信系统的组成及作用，掌握城市轨道交通电话子系统构成及功能，掌握城市轨道交通广播子系统的结构和功能，掌握城市轨道交通闭路电视子系统的结构和功能，了解城市轨道交通UPS电源和接地系统。 9. 锻炼学生的团结合作精神和认真严谨的学习态度。鼓励他们热爱本专业技术工作，具有创新意识，具有一定的沟通知识和技巧。
附件20： 高职交通运输大类轨道交通信号控制系统设计与应用赛项技能竞赛规程、评分标准及选手须知 一、竞赛内容 本次竞赛的核心内容是：搭建轨道交通信号控制系统，实现符合真实列控中心规范的核心功能（如三点检查、列控中心初始化、改方请求、轨道电路发码控制、轨道电路模拟量和开关量数据的实时监测、CAN总线通讯等功能）。 轨道交通信号控制系统设计与应用主要以地面列车运行控制系统为技术主体，由轨道交通信号控制系统实物组合柜和信号主控制台组成。轨道交通信号控制系统实物组合柜包含列控中心模拟机、模拟轨道（8区段）、移频柜内设备（发送器、接收器、衰耗盘）、防雷模拟网络盘、继电器等设备；信号主控制台包含与列控中心相关信号设备模拟系统、列控中心操作客户端、轨道交通信号控制系统维护终端。 参赛选手根据任务书要求（比赛开始时，任务书一次性下达），利用大赛提供的竞赛设备，在3小时内连续完成以下各项子任务： 子任务1：列控中心、移频柜内设备、模拟环境等信号系统逻辑关系设计。 根据提供的轨道交通信号系统使用场景，在信号主控制台上设计各信号设备所对应的位置和逻辑关系。 子任务2：信号控制系统组合内部安装、配线、焊接、调试、测量和分析。 根据提供的电路原理图和设备组合内部配线图，按照信号设备施工标准和要求进行安装、更换和配线，按规定工艺进行焊接；根据要求进行通电试验和调试。 子任务3：完成信号控制系统的故障检测与处理。 学生通过观察系统故障现象、分析故障原因、用测试工具查找故障点并处理故障。 子任务4：信号控制系统的综合应用。 按照要求，完成特定场景的应用。通过操作模拟列控中心、模拟移频柜、轨道和列车等设备实现场景的演变过程。 子任务5：信号主控台设计与调试。

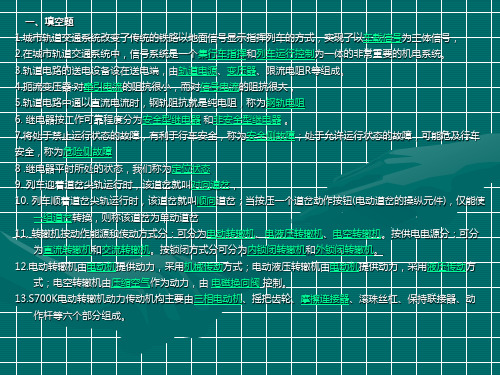

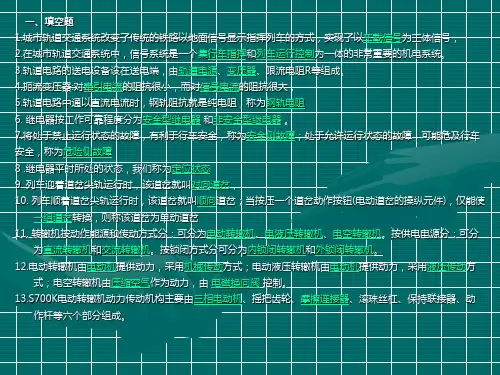

一、填空题 1.城市轨道交通系统改变了传统的铁路以地面信号显示指挥列车的方式，实现了以车载信号为主体信号， 3.轨道电路的送电设备设在送电端，由轨道电源、变压器、限流电阻R等组成。 4.扼流变压器:对牵引电流的阻抗很小，而对信号电流的阻抗很大， 5.轨道电路中通以直流电流时，钢轨阻抗就是纯电阻，称为钢轨电阻 6. 继电器按工作可靠程度分为安全型继电器和非安全型继电器。 7.将处于禁止运行状态的故障，有利于行车安全，称为安全侧故障；处于允许运行状态的故障，可能危及行车安全，称为危险侧故障 8 .继电器平时所处的状态，我们称为定位状态 9. 列车迎着道岔尖轨运行时，该道岔就叫对向道岔， 10. 列车顺着道岔尖轨运行时，该道岔就叫顺向道岔；当按压一个道岔动作按钮(电动道岔的操纵元件)，仅能使一组道岔转换，则称该道岔为单动道岔 11. 转辙机按动作能源和传动方式分：可分为电动转辙机、电液压转辙机、电空转辙机。按供电电源分：可分为直流转辙机和交流转辙机。按锁闭方式分可分为内锁闭转辙机和外锁闭转辙机。 12.电动转辙机由电动机提供动力，采用机械传动方式；电动液压转辙机由电动机提供动力，采用液压传动方式；电空转辙机由压缩空气作为动力，由电磁换向阀控制。 13.S700K 电动转辙机动力传动机构主要由三相电动机、摇把齿轮、摩擦连接器、滚珠丝杠、保持联接器、动作杆等六个部分组成。
14.道岔控制电路分为启动电路和表示电路两部分。 15.对每组单动道岔或双动道岔要分别设置两个道岔表示继电器。一个是道岔定位表示继电器，一个是道岔反位表示继电器。 16、一组道岔由一台转辙机牵引的称为单机牵引；一组道岔由两台转辙机牵引的称为双机牵引。 17、安装计轴器时发送磁头(Tx)应设置于钢轨的外侧，. 安装计轴器时接收磁头(Rx)应设置于钢轨的内侧。 18、应答器也称“信标”；分为无源和有源应答器。 19、自动闭塞按照行车组织方法，分为单向和双向自动闭塞。 20、按通过信号机的显示制度，可分为二显示、三显示和四显示自动闭塞。 21、在自动闭塞区段，一个站间区间内同方向可有两列或两列以上列车，以闭塞分区间隔运行，称为追踪运行 22、追踪运行列车之间的最小间隔时间，称为追踪列车间隔时间。 23 、信号、道岔、进路之间相互制约的关系叫做联锁。 24、进路与进路之间存在着两种不同性质的联锁关系：一是抵触进路，二是敌对进路。 25、进路与进路之间的联锁关系，可用进路与信号机之间的联锁关系来描述。 26、凡是两对象间存在着一个或几个条件才构成锁闭关系，就是条件锁闭。 27、列车接近时的进路锁闭，叫做接近锁闭，或称为完全锁闭
《轨道交通信号控制基础》期末复习要点 ?运营基础 两根钢轨间的距离我国采用1435mm。 地铁曲线半径一般不小于300m，困难地段不得小于250m。 坡度计算：i‰=X/l （其中：l是坡段实际长度，X是坡段实际抬高米数。） 分界点（定义）：是车站，线路以及自动闭塞区间的通过信号机的通称。 第二章信号基础设备 直流继电器参数（区分）： ?吸起值：使继电器接点与前节点接触需要的最小电压/电流值。 ?工作值：使继电器动作并满足规定的节点压力的电压或电流。 ?额定值：继电器工作时的电源电压/电流值。（一般为工作值X安全系数） ?释放值：向继电器线圈供以过负载值的电压/电流，是前接点闭合后再逐渐降低电压/电流，当前接点刚断开时的电压/电流值。 ?过负载值：继电器线圈不受损坏，电特性不受影响的最大允许接入电压/电流值。（一般为工作状态的4倍 ?安全系数：额定值与工作值之比。（系数越大越稳定） ?返还系数：释放值与工作值之比。（系数越大，对电流电压的变化反应越灵敏）（在0.2~0.99之间） 在铁路信号系统中，凡是涉及到行车安全的继电器电路都必须采用安全型继电器。所谓安全型继电器是指它的结构必须符合故障-安全原则。 道岔，轨道电路，信号机是信号统称的三大件。 色灯信号机根据光学系统的不同可分为透镜式和探照式两种。 道岔（定义）：道岔是从一股道转向另一股道的转辙设备，它是铁路线路中最关键的特殊设备，也是铁路信号的主要控制对象之一。 图2-34（P51） 道岔的锁闭是把尖轨或可动心轨等可动部分固定在某个开通位置，当列车通过时不因外力作用而改变。 轨道电路是利用钢轨线路和钢轨绝缘构成的电路。它用来监督线路的占用情况，以及将列车运行与信号现实等联系起来，即通过轨道电路向列车和相邻轨道传递行车信息。
完美WORD格式 城市轨道交通与通信信号系统 一、引言 1、城市轨道交通发展概况。 伴随着世界经济的不断发展，城市人口的增加和规模的扩大，给公共交通造成了很大压力，也必然促使城市公共交通的积极发展，不仅数量上激增，而且在质量上也提出了更高要求。当前，以城市轨道交通为主、高速公路、等级公路为辅的立体交通网络日趋完善，已经形成了一个综合的交通体系，为城市经济繁荣和人们出行带来了很大便利。近年来，地铁和轻轨发展迅速，颇受一些发展中国家的重视，都在积极规划和建设，以缓解城市日趋严峻的交通拥堵问题。值得一提的是，高铁的发展给城市间的交通以及经济繁荣带来了巨大生命力，特别是磁悬浮轨道技术的应用，更是体现了当前轨道交通的前沿科技水平和发展趋势。例如，上海磁悬浮列车的运行，是我国最新城市轨道交通技术发展的缩影，产生了巨大影响力。 2、城市轨道交通信号系统的应用。 整理分享
完美WORD格式 交通信号不仅是列车运行的通行证，更是安全运行的指挥棒。轨道交通要实现安全运行和提高通过能力两大要求，离不开轨道交通信号的发展和应用。20世纪中叶以来，微电子技术，信息技术和计算机网络技术等科学技术的发展，给轨道交通信号技术带来了了一场颠覆性革命，城市轨道交通信号系统(即ATC)应运而生，它为轨道交通安全运行和通过能力的提高发挥了巨大作用。不仅提高了运行效率，同时实现了列车运行的自动化。 二、城市轨道交通信号系统 1、城市轨道交通信号系统组成和作用。 轨道交通信号系统是由各类信号显示、轨道电路、道岔转辙装置等主题设备及其他有关附属设施构成的一个完整的体系。目前城市轨道交通的信号系统一般包括两大部分：联锁装置和列车自动控制系统ATC (Automatic Train Control)。ATC系统包括三个子系统：列车自动监控系统(简称ATS)、列车自动防护系统(简称ATP)、列车自动运行系统(简称ATO)。 整理分享
城市轨道交通信号系统的安全性 摘 要 1. 简要介绍城市轨道交通信号系统 2. 简要分析影响信号系统安全性的因素（RAMS ）: 3. 4. 简要分析信号系统与其他系统的相互影响 5. 总结(与第四点融合阐述) 引 言 城市轨道交通系统作为大容量公共交通工具, 其安全性直接关系到广大乘客的生命安全。信号系统作为保证列车安全、正点、快捷、舒适、高密度不间断运行的重要技术装备, 在城市轨道交通系统中有着举足轻重的地位。因此,信号系统的安全性就显得尤其关键和重要。 正 文 1. 简要介绍城市轨道交通信号系统 信号系统包括信号设备、联锁设备、闭塞设备三部分（如图1-1① 设备 ② 系统 失事档案 时间：1988年12月12日 地点：伦敦以南的克拉普汉姆中转站 事件：载有500多名乘客的普勒列车撞上了载有900 名乘客的 星巴斯托克列车的尾部，并转而撞向了第三辆刚到的 空车 调查机构：英国安全运输局 事故原因：信号箱出现了一根松散的电线，那是因为 信号部门技师疏忽，这根电线未被束起，它带着电， 碰到那个本应该远离的接头时就把电直接传给了信号灯，所以信号灯变绿，这个失灵的信号灯你，引导者注：图只是效果图并非此事件图
所示）。轨道交通信号设备指挥列车运行；连锁设备保证轨道交通车站（包括车辆基地）列车运行的安全；闭塞设备则是保证区间列车运行安全的专门装置。 设备部分 其中联锁设备组成如图2-2所示
系统部分：列车自动控制系统（包括列车自动防护系统ATP ，列车自动监控系统ATS ，列车自动运行系统ATO ）。 2.简要分析影响信号系统安全性的因素及解决安全问题采取的措施 总体来说，影响信号系统安全性的因素如图3-3所示： 联锁设备 信 号 控 制 信号表示 道岔控制 道岔表示 进路控制 进路表示 图2-2 控制台及表示盘 信号系统RAMS 图3-3
《轨道交通信号控制基础》期末复习要点 运营基础 两根钢轨间的距离我国采用1435mm。 地铁曲线半径一般不小于300m，困难地段不得小于250m。 坡度计算：i‰=X/l （其中：l是坡段实际长度，X是坡段实际抬高米数。） 分界点（定义）：是车站，线路以及自动闭塞区间的通过信号机的通称。 第二章信号基础设备 直流继电器参数（区分）： 吸起值：使继电器接点与前节点接触需要的最小电压/电流值。 工作值：使继电器动作并满足规定的节点压力的电压或电流。 额定值：继电器工作时的电源电压/电流值。（一般为工作值X安全系数） 释放值：向继电器线圈供以过负载值的电压/电流，是前接点闭合后再逐渐降低电压/电流，当前接点刚断开时的电压/电流值。 过负载值：继电器线圈不受损坏，电特性不受影响的最大允许接入电压/电流值。（一般为工作状态的4倍 安全系数：额定值与工作值之比。（系数越大越稳定） 返还系数：释放值与工作值之比。（系数越大，对电流电压的变化反应越灵敏）（在~之间） 在铁路信号系统中，凡是涉及到行车安全的继电器电路都必须采用安全型继电器。所谓安全型继电器是指它的结构必须符合故障-安全原则。 道岔，轨道电路，信号机是信号统称的三大件。 色灯信号机根据光学系统的不同可分为透镜式和探照式两种。 道岔（定义）：道岔是从一股道转向另一股道的转辙设备，它是铁路线路中最关键的特殊设备，也是铁路信号的主要控制对象之一。 图2-34（P51） 道岔的锁闭是把尖轨或可动心轨等可动部分固定在某个开通位置，当列车通过时不因外力作用而改变。 轨道电路是利用钢轨线路和钢轨绝缘构成的电路。它用来监督线路的占用情况，以及将列车运行与信号现实等联系起来，即通过轨道电路向列车和相邻轨道传递行车信息。 轨道电路的基本原理： 轨道电路是以轨道交通线路的两根钢轨作为导体，两端加以机械绝缘（或电气绝缘），接上送电和受电设备构成的电路。 图2-72 最简单的轨道电路（闭路式）（P91）图2-74 开路式轨道电路（P93） 极性交叉（定义）：有钢轨绝缘的轨道电路，为了实现对钢轨绝缘破损的防护，要使绝缘节两侧的轨面电压具有不同的极性或相反的相位，这就是轨道电路的极性交叉。 极性交叉的作用：防止在相邻轨道电路间的绝缘节破损时，引起轨道继电器的错
2018咨询师继续教育 城市轨道交通信号系统 90分试卷及答案 一、单选题【本题型共2道题】 1.对信号系统来讲，折返能力通常为系统的控制能力，列车在区间追踪能力则为系统的（）。 A．最小能力 B．最大能力 C．较低能力 D．较高能力 用户答案：[B] 得分：10.00 2.限制人工驾驶模式下，司机根据地面信号显示驾驶列车通常以不超过（）的限制速度运行，一旦列车运行速度超过ATP限制速度则产生制动。 A．10 km/h B．20km/h C．25km/h D．30km/h 用户答案：[C] 得分：0.00 二、多选题【本题型共2道题】 1.列车折返间隔时间直接受到列车进出站的（）等参数的影响。
A．走行距离和行进速度 B．列车进路建立时间 C．区间列车最高运行速度 D．停站时间 E．列车编组 F．道岔侧向过岔允许的最高限速 用户答案：[ABDF] 得分：20.00 2.ATO驾驶模式是在ATP的保护下，根据ATS的指令实现列车的自动驾驶，能够自动完成对列车（）的控制。 A．启动 B．后退 C．牵引 D．匀速 E．惰行 F．制动 用户答案：[ACDEF] 得分：20.00 三、判断题【本题型共2道题】 1.基于无线通信的列车自动控制系统设置降级控制系统原因之一，是CBTC车-地无线通信设备或轨旁ATP设备故障，将导致CBTC-ATP功能的丧失，需维持一定密度的列车安全运营。 Y．对 N．错 用户答案：[Y] 得分：20.00
2.移动闭塞ATC系统通常采用数字轨道电路实现双向车-地通信，通过地面应答器矫正列车位置积累误差。 Y．对 N．错 用户答案：[N] 得分：20.00
《城市轨道交通车辆及操作》题库 一、填空题 1、世界上第一条城市地下铁道诞生于1863年的（）。 2、北京地铁车辆经历了三次更新换代，第一代（）；第二代（）；第三代（）。 3、客室车门采用（）拉门或（）拉门两种类型。 4、车门按照安装位置的不同，有（）、（）和（）之分。 5、列车的电器部分是由（）和（）组成。 6、轨道车辆速度参数包括（）、（）、（）。 7、列车底架就是由各种（）和（）钢架组成的长方形构架。 8、我国常见的地铁列车车厢主要有三种：（）、（）和（）。 9、客室车厢一般由（）、（）、（）、（）、（）和其他设备构成的。 10、水平、垂直扶手和侧边屏风有抛光的（）材料制成。 11、按照功能，可将轨道交通车辆车门分为（）、（）、（）、（）。 12、按照车门的驱动系统，可将轨道交通车门分为（）和（）。 13、按照车门的运动轨迹以及车体的安装方式可分为（）、（）、（）和（）。 14、客室塞拉式车门主要有客室（）塞拉门和客室（）塞拉门两种。 15、客室端门有（）和（）两种。 16、驾驶室侧门通常采用（）或（）。 17、车钩缓冲装置由（）、（）、（）和（）构成。 18、车钩可分为（）、车钩和（）车钩。 19、连接式车钩按照牵引联挂装置的连接方式可分为（）、（）和（）三种。 20、全自动车钩有（）、（）和（）3种状态。 21、解钩有两种方式进行，一种为（）解钩，另一种为（）解钩。 22、转向架是车市轨道交通车辆的重要走行部件，安装在（）与（）之间。 23、转向架根据是否装有动力设备分为（）转向架和（）转向架。 24、一系悬架提供的是（）和（）之间的连接。 25、二系悬架提供的是（）和（）之间的连接。 26、城市轨道交通车辆制动方式一般有（）和（）制动两种。 27、螺杆式空气压缩机的工作过程分为（）、（）和（）三个阶段。 28、空气制动系统按其作用原理的不同，可以分为（）制动机、（）制动机和（）
城市轨道交通专用通信系统简介 windxym 城市轨道交通（以下简称城轨）通信系统一般设置专用通信、警用通信、商用通信三大通信系统。商用通信系统是地面公众通信系统在地铁的延伸部分，通过设置移动电话引入系统将地面各运营商的移动通信业务引入地铁，使乘客在进入地铁后仍能够享受与地面一样的公众移动通信服务。警用通信系统是城市公安通信网络在地铁的扩展部分，为保障轨道交通警用各管理部门业务的正常开展，实现轨道交通安全运营以及打击各种犯罪行为。专用通信系统是地铁指挥列车运行、组织运输生产、提高运营管理效率和服务质量的重要手段。 1．城轨专用通信系统的作用 城轨专用通信系统是整个城轨的神经系统。 首先，专用通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。 其次，专用通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。当然，专用通信系统也是城轨交通内、外联系的通道。 再次，专用通信系统是实现以为人本、进一步提高地铁为乘客服务质量、加快各种信息传递的重要渠道，是提高地铁运营管理及经营开发水平，扩大对乘客服务范围的有效工具。 此外，在发生灾害、事故或恐怖活动的情况下，专用通信系统是进行应急处理、抢险救灾和反恐的主要手段。
2．城轨对专用通信系统的要求 城市轨道交通对专用通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。 1）对于行车组织，专用通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。同时将控制中心发布的调度指挥命令与控制信号及时、可靠地传送各个车站及行进中的列车上。 2）对于城轨运行的组织管理，专用通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。 3）对于城轨运营的服务质量，专用通信系统应能保证在指定的时间，将指定的信息显示给指定的人群。 4）专用通信系统应能保证本系统与外部系统之间便捷、畅通的联系。 5）专用通信系统主要设备和模块应具有自检功能，并采取适当的冗余配置，故障时能自动切换和报警，控制中心可监测和采集和车站运行和检测的结果。 3．城轨专用通信系统的分类 1）按使用要求分类 （1）确保行车安全提高运行效率的通信系统； （2）设备维护运营管理的通信系统； （3）为旅客服务的通信系统。 2）按服务类别分类
《城市轨道交通信号技术》测试题A 一、填空题(共12题，每空1分，共30分) 1. 继电器类型有很多，都由 ______ 系统和________ 系统两部分组成。 2. __________________________________ 按使用处所分类，轨道电路分为和o 3. _________________________________ 城市轨道交通信号的基本色为 ________________________________________ 、_______ 、_______ 三种，再辅以 ________________________________________ 、 ________ ，构成城轨交通信号的基本显示系统。 4. _____________________________________________________ 道岔是机车车辆从一股道转入另一股道的线路设备，由________________________________ 部分、________ 部分、 ________ 部分三部分组成。 5. _______________________________________ 联锁进路一般有三部分组成，分别为 _______________________________________________ (从始端信号机值终端信号机的路径)、侧面防护和________ (终端信号机后方的一至两个区段)。 6. 由于城市轨道交通运行间隔小、车流密度大，列车运行安全由________ 系统防护，因此一条进路中允许多个列车运行，此种进路为_________ O 7. ____________________________________ 列车运行自动控制系统(ATC)包括、及三个子系统，简称 “3A”。 &列车自动防护系统(ATP)的车载设备主要包括_____________ 、驾驶室状态显示单元、 ________ 、列车地面信号接收设备、 _______ 、电源和辅助设备等。 列车自动监控系统的列车追踪间隔调整功能的两种调整方式：方式、方式。 9. 根据信源所产生的信号的性质不同可分为 _______ 信源和________ 信源。 10. ___________________________________________________________ 城市轨道交通专用电话系统的调度总机能对分机进行选呼、_____________________________ 、________ ，任何情况下均不能发生阻塞。 11. ________________________________________ 城市轨道交通中无线集群系统主要解决_______________________________________________ 人员和________ 人员及其相互之间 的通话及数据传输问题。 二、名词解释(共5题，每题2分，共10分) 1. 交流二元继电器 2. 地面信号 3. 进路的预先锁闭 4. 跳停作业 5. 程控交换系统 三、判断题(共10题，每题1分，共10分) ()1.轨道电路显示“红光带”的区段相当于有列车占用。
《城市轨道交通行车组织》题库 一、填空题 1.两相邻车站相邻端墙间的线路范围称为_____区间_____。 2.道岔、进路和信号三者之间相互制约的关系称为_____联锁_____。 3.信号系统通常包括基础设备、联锁设备和___列车自动运行控制系统 ________三大部分。 4.___站间闭塞_______就是两站间只能运行一列车，其列车的空间间隔 为一个站间。 5.移动闭塞中_安全距离_是后续追踪列车的命令停车点与其前方障碍 物之间的一个固定距离。 6.使用电话闭塞法行车时，列车占用区间的行车凭证为___路票___。 7.控制中心ATS设备故障时，需要___行车调度_中心人工控制所管辖线 路上的信号机和道岔，办理列车进路。 8.ATO的最主要功能是__列车速度控制___。 9.通过车站而不停车，车门不打开，叫做___跳停_。 10.在联锁站联锁设备故障时需采用__电话闭塞法行车。 11.列车反向运行时车站需在路票左上角加盖_反方向运行_专用章。 12.电话记录号码按___日循环_____编号。 13.救援列车必须在就近站台进行___清客_____作业。 第1页，共29页
14.列车推进运行的___限速_____要求按《行车组织规则》的规定执行。 15.执行___放行_____命令时，应确认列车已停稳方可操作。 16.___周计划_______由申报部门填写申请单，由归口单位收集并协调 后，交到施工管理工程师处，并在施工统筹会上统一批复。 17.施工作业必须向行调____清点______生效后方可开始动工，施工完毕 后线路出清必须向行调____销点______。 18.一个封锁区内只准有____一_____列工程车运行。在区间或非联锁站 作业后折返时，凭____调度命令______行车。 19.____折返____是列车在折返站的正线、折返线和渡线等线路上进行的 调车作业。 20.调车手信号中展开的绿色信号旗或绿色灯光平举下压三、二、一次表 示__三、二、一车距离信号______。 21.参与调车作业的人员要做到三盯住、__三防止______。 22.__CATS_____是一个实时控制系统，一般由调度控制和数据传输电子 计算机、工作站、显示盘、绘图仪等构成。 23.___列车运行图_____是利用坐标原理来表示列车运行的图解模式。 24.__区间运行时分______指列车在两相邻车站之间的运行时间标准。 25.车轮挤过或挤坏道岔，即为___挤道岔______事故。 26.新型轨道交通车站一般都安装有____屏蔽门______系统。 27.___大客流_______是指车站在某一时段集中到达、超过车站正常客运 第2页，共29页
浅谈城市轨道交通信号控制系统 学生姓名： 学号：
专业班级：指导教师：
西安铁路职业技术学院毕业论文 摘要 城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。城市轨道交通信号系统是城市轨道，交通自动化系统中的关键部分，是保证列车和乘客安全，实现列车运行高效、指挥管理有序的自动控制系统。其核心是列车自动控制系统，它由列车自动监控子系统、列车自动防护子系统、计算机联锁子系统和列车自动驾驶子系统组成。ATC系统自上世纪7O年代投入运用至今，经历了三十年的发展，技术日趋成熟，为使列车控制技术经济指标更加合理，世界各国纷纷开发了先进的ATC系统，ATC系统按闭塞方式分类有三种类型：固定闭塞方式的ATC系统、准移动闭塞式的ATC系统、移动闭塞式的ATC系统。 城轨通信系统与信号系统共同完成行车调度指挥，并为城轨的其它各子系统提供信息传输通道和时标信号。此外，通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。当然，通信系统也是城轨交通内、外联系的通道。城轨通信系统在发生灾害、事故或恐怖活动的情况下，是进行应急处理、抢险救灾和反恐的主要手段。城市轨道交通越是在发生事故、灾害或恐怖活动时，越是需要通信联系，但若在常规通信系统之外再设置一套防灾救护通信系统，势必要增加技资，而且长期不使用的设备亦难以保持良好的运行状态。所以，在正常情况下，通信系统能为运营管理、指挥、监控等提供通信联络的手段，为乘客提供周密的服务；在突发灾害、事故或恐怖活动的情况下，能够集中通信资源，保证有足够的容量以满足应急处理、抢险救灾的特殊通信需求。 城市轨道交通包括了地铁，轻轨和城市铁路等不同形式．具有运量大，速度快，安全准点。平稳舒适，污染小等优点。 本文主要阐述城市轨道交通信号控制系统的主要组成。随着我国城市轨道交通的迅猛发展，信号系统作为控制运行安全的核心设备，对其安全、可靠性的分析评价显得尤
