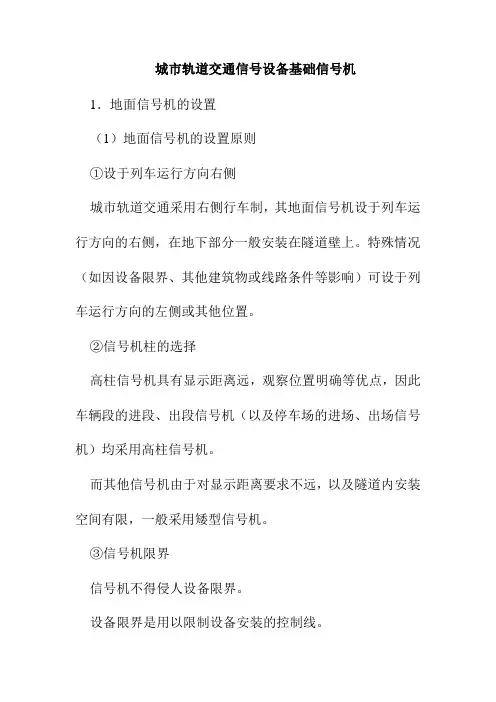

城市轨道交通信号设备基础信号机1．地面信号机的设置（1）地面信号机的设置原则①设于列车运行方向右侧城市轨道交通采用右侧行车制，其地面信号机设于列车运行方向的右侧，在地下部分一般安装在隧道壁上。
特殊情况（如因设备限界、其他建筑物或线路条件等影响）可设于列车运行方向的左侧或其他位置。
②信号机柱的选择高柱信号机具有显示距离远，观察位置明确等优点，因此车辆段的进段、出段信号机（以及停车场的进场、出场信号机）均采用高柱信号机。
而其他信号机由于对显示距离要求不远，以及隧道内安装空间有限，一般采用矮型信号机。
③信号机限界信号机不得侵人设备限界。
设备限界是用以限制设备安装的控制线。
直线地段的设备限界是在直线地段车辆限界外扩大一定安全间隙后形成的：车体肩部横向向外扩大100mm，边梁下端横向向外扩大30mm，接触轨横向向外扩大185mm，车体竖向加高60mm，受电弓竖向加高50mm，车下悬挂物下降50mm。
曲线地段设备限界应在直线地段设备限界的基础上，按平面曲线不同半径过超高或欠超高引起的横向和竖向偏移量，以及车辆、轨道参数等因素计算确定。
（2）信号机的设置城市轨道交通的信号机设置不同于铁路，规定在ATC控制区域的线路上道岔区设防护信号机或道岔状态表示器，其他类型的信号机可根据需要设置。
①正线上的信号机设置正线上的道岔区设防护信号机或道岔状态表示器（国内尚未采用）。
防护信号机设于道岔岔前和岔后的适当地点，具有出站性质以外的防护信号机应设引导信号。
具有两个以上运行方向的信号机可设进路表示器。
车站一般不设进、出站信号机，在正向出站方向的站台侧列车停车位置前方适当地点设置发车指示器。
也可以根据需要设进站、出站信号机以及进站信号机的预告信号机，或者只设出站信号机。
线路尽头设阻挡信号机。
车站应设发车指示器或发车计时装置。
②车辆段（停车场）的信号机设置在车辆段（停车场）人口处设进段（进场）信号机，在车辆段（停车场）出口处设出段（出场）信号机。
城市轨道交通信号设备培训讲义1. 简介城市轨道交通信号设备是城市轨道交通系统中的一项重要设备，它负责控制列车的行驶、停车和转向，以确保交通的安全和顺畅。
本文档将介绍城市轨道交通信号设备的基本原理、分类和运行方式，以及相关的培训内容。
2. 基本原理城市轨道交通信号设备基于电子技术和计算机控制原理，通过信号灯、道岔、信号机等设备，向列车和驾驶员提供行车指示和安全保护。
它们根据列车位置、速度、运行计划等信息，自动判断信号状态和道路条件，控制列车的行驶和操作。
3. 设备分类城市轨道交通信号设备根据功能和安装位置的不同，可以分为以下几类：3.1 信号灯信号灯是最常见的城市轨道交通信号设备，通常安装在车站、信号机上，用来指示列车的行驶状态。
常见的信号灯有红色、绿色、黄色等色标，红色表示停车，绿色表示行驶，黄色表示准备停车或行驶。
3.2 道岔道岔是用来控制列车行进方向的设备，常见的有直道、双开道、交叉道等形式。
在列车行驶到分岔口时，道岔会自动切换到相应的位置，引导列车顺利行驶。
3.3 信号机信号机是城市轨道交通信号设备中的一个关键部分，它通过显示器、音响、按钮等装置，向驾驶员提供行车指示和警示信息。
信号机按照信号类型分为进站信号机、出站信号机、转弯信号机等。
4. 运行方式城市轨道交通信号设备的运行方式主要有自动模式和半自动模式两种：4.1 自动模式在自动模式下，信号设备根据预设的运行方案和列车位置信息，自动控制信号灯、道岔等设备。
它能够根据实时的交通流量和运行计划，自动调整信号状态和列车运行速度，以提高行车效率和安全性。
4.2 半自动模式在半自动模式下，信号设备根据列车驾驶员的手动操作，进行信号控制和列车调度。
驾驶员通过控制盘和按钮，选择合适的信号状态和行车速度，并确保列车按指令行驶。
半自动模式可以在紧急情况下确保安全，并提供驾驶员对车辆的更高控制能力。
5. 培训内容城市轨道交通信号设备培训的内容主要包括以下几个方面：5.1 设备原理和工作方式的介绍培训人员将向学员介绍城市轨道交通信号设备的基本原理和工作方式，包括信号灯、道岔和信号机的作用和运行原理等。
城市轨道交通通信与信号系统课件信号基础设备
的讲解轨道电路的结构和作用，以及在城市轨道交通中的应用。
轨道电路是城市轨道交通通信和信号系统中的基础设备，它起到重要
的作用，可以实现轨道交通信号控制，但是轨道电路的构造复杂，所以要
对其结构和作用有充分的了解。
一、轨道电路的结构
轨道电路是一种特殊的复合电路，它由电路和机械传感元件组成，信
号传送是通过电信号和机械信号来实现的，所以它有独特的结构。
轨道电路的结构主要分为：
1.供电路系统：主要使用蓄电池及变压器等设备进行输入/输出电源，将电源输入系统进行控制；
2.控制系统：包括控制继电器和电子继电器等，通过继电器实现信号
传送；
3.特殊元件：主要包括舵轮、阀门、搅拌器、滑轮等，这些元件起到
信号控制的作用；
4.绝缘路由：由电缆、绝缘胶簧、橡皮垫等组成，确保设备的绝缘距离，从而保护轨道电路；
5.机械部件：主要由牵引、制动器、调节器等组成，负责拉动机械传
感器，实现信号的传递。
二、轨道电路的作用
轨道电路的电气部分负责信号传输，机械部分负责反馈传感，共同实现轨道交通信号控制的功能。
