应变片讲义单臂、半桥、全桥性能实验

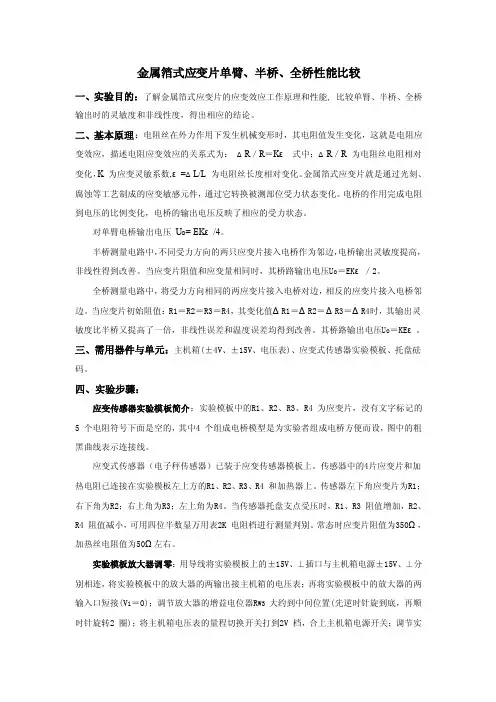

金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压Uo= EKε/4。

半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。

当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。

全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

其桥路输出电压U o＝KE ε。

三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。

四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。

金属箔式应变片单臂、半桥、全桥性能比较一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压U o= EKε/4。

半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。

当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。

全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

其桥路输出电压U o＝KEε。

三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。

四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。

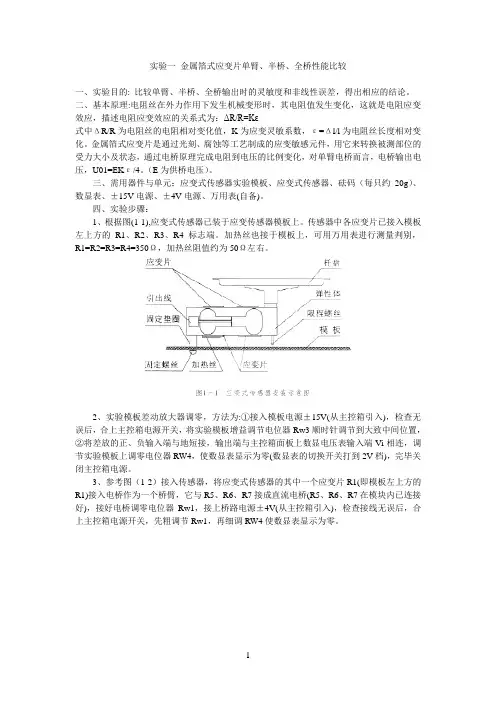

实验一金属箔式应变片单臂、半桥、全桥性能比较一、实验目的: 比较单臂、半桥、全桥输出时的灵敏度和非线性误差，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。

金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。

（E为供桥电压）。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。

2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。

3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。

4、在传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码并读取相应的数显表数值，记下实验结果填入表（1-1）。

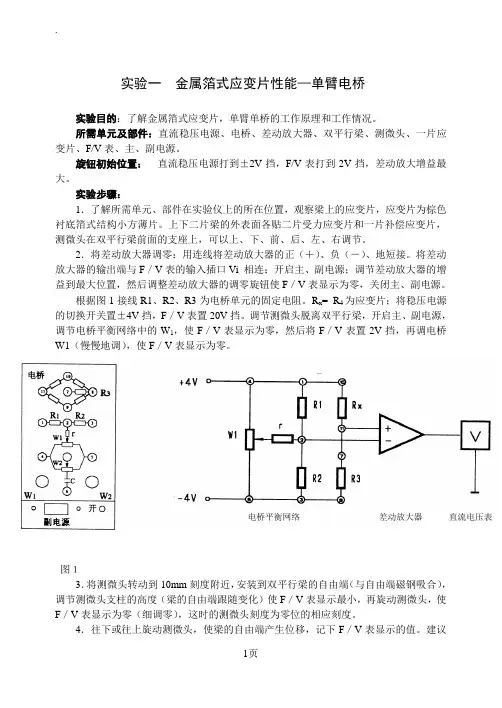

实验一金属箔式应变片性能—单臂电桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

所需单元及部件：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源。

旋钮初始位置：2V挡，F/V表打到2V挡，差动放大增益最大。

实验步骤：1．了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2．将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。

根据图1接线R1、R2、R3为电桥单元的固定电阻。

R x= R4为应变片；将稳压电源的切换开关置±4V挡，F／V表置20V挡。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V挡，再调电桥W1（慢慢地调），使F／V表显示为零。

图１3．将测微头转动到10mm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

4．往下或往上旋动测微头，使梁的自由端产生位移，记下F／V 表显示的值。

建议电桥平衡网络差动放大器直流电压表每旋动测微头一周即ΔX＝0.5mm记一个数值填入下表：据所得结果计算灵敏度S＝ΔV／ΔX（式中ΔX为梁的自由端位移变化，ΔV为相应F／V表显示的电压相应变化）。

5．实验完毕，关闭主、副电源，所有旋钮转到初始位置。

注意事项：1．电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

实验一金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、大体原理:电阻丝在外力作用下发生机械变形时，其电阻值发生转变，这确实是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对转变，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对转变，金属箔式应变片确实是通过光刻、侵蚀等工艺制成的应变灵敏元件，通过它转换被测部位受力状态转变、电桥的作用完成电阻到电压的比例转变，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均取得改善。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

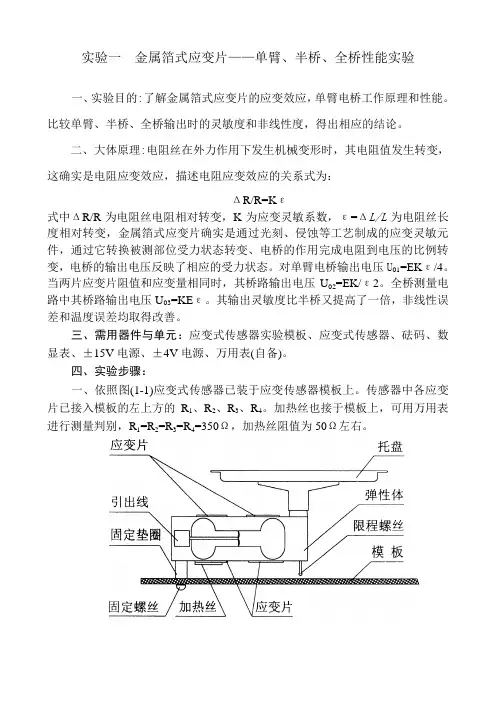

四、实验步骤：一、依照图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1 应变式传感安装示用意二、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调剂增益电位器R w3顺时针调剂大致到中间位置，再进行差动放大器调零，方式为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调剂实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。

实验一金属箔式应变片性能—单臂电桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

所需单元及部件：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源。

旋钮初始位置：2V挡，F/V表打到2V挡，差动放大增益最大。

实验步骤：1．了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2．将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。

根据图1接线R1、R2、R3为电桥单元的固定电阻。

R x= R4为应变片；将稳压电源的切换开关置±4V挡，F／V表置20V挡。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V挡，再调电桥W1（慢慢地调），使F／V表显示为零。

图１3．将测微头转动到10mm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

4．往下或往上旋动测微头，使梁的自由端产生位移，记下F／V 表显示的值。

建议电桥平衡网络差动放大器直流电压表每旋动测微头一周即ΔX＝0.5mm记一个数值填入下表：据所得结果计算灵敏度S＝ΔV／ΔX（式中ΔX为梁的自由端位移变化，ΔV为相应F／V表显示的电压相应变化）。

5．实验完毕，关闭主、副电源，所有旋钮转到初始位置。

注意事项：1．电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

实验一金属箔式应变片性能—单臂电桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况。

所需单元及部件：直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V表、主、副电源。

旋钮初始位置：2V挡，F/V表打到2V挡，差动放大增益最大。

实验步骤：1．了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。

上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。

2．将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。

将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。

根据图1接线R1、R2、R3为电桥单元的固定电阻。

R x= R4为应变片；将稳压电源的切换开关置±4V挡，F／V表置20V挡。

调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V挡，再调电桥W1（慢慢地调），使F／V表显示为零。

图１3．将测微头转动到10mm刻度附近，安装到双平行梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

4．往下或往上旋动测微头，使梁的自由端产生位移，记下F／V 表显示的值。

建议电桥平衡网络差动放大器直流电压表每旋动测微头一周即ΔX＝0.5mm记一个数值填入下表：据所得结果计算灵敏度S＝ΔV／ΔX（式中ΔX为梁的自由端位移变化，ΔV为相应F／V表显示的电压相应变化）。

5．实验完毕，关闭主、副电源，所有旋钮转到初始位置。

注意事项：1．电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。

上海电力学院检测技术实验金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

三、需用器件与单元应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤1、根据图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。

实验一金属箔式应变片——单臂、半桥、全桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。

对单臂电桥输出电压U01=EKε/4。

当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2。

全桥测量电路中其桥路输出电压U03=KEε。

其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源、万用表(自备)。

四、实验步骤：1、根据图(1-1)应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。

加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值为50Ω左右。

图1-1 应变式传感安装示意图2、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器R w3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。

关闭主控箱电源。

3、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器R w1，接上桥路电源±4V(从主控箱引入)如图1-2所示。

安康学院电子与信息工程系实验报告一、实验目的1.掌握应变片单桥、半桥及全桥的电路形式及性能；2.理解温度效应对应变片测量电桥的影响。

二、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK RR=∆ （公式1） 式中R R ∆为电阻丝电阻相对变化，K 为应变灵敏系数,ll∆为电阻丝长度相对变化。

电桥的作用是完成电阻到电压的比例变化，其输出电压反映了相应的受力状态，单桥、半桥及全桥的比例关系分别为：εεεEK U EK U EK U ===32124 （公式2） 电阻应变片受温度效应的影响，当温度变化时，在被测体受力状态不变时，电桥输出会有变化。

三、实验内容及步骤1.单臂电桥连接图及测量结果图1 单桥连线图2.半桥连线图及测量结果图2 半桥连线图3.半桥连线图及测量结果图3 全桥连线图4.应变片电桥的温度影响对图3中的半桥电路，放置200g砝码于托盘上，记录下电桥输出电压值U，将5V直流稳压电源接于实验模板的加热器插孔上，数分钟1o后待数显表电压显示基本稳定后，记下读数U。

2oU01=231mv U02=239mv5.实验数据处理及分析1.三种电桥灵敏度及非线性误差的计算2.温度变化产生的相对误差的变化电阻应变片受温度效应的影响，当温度变化时，在被测体受力状态不变时，电桥输出会有变化。

3.分析（主要写根据数据能验证哪些结论）电阻丝在外力作用下发生机械变形时，其电阻值发生变化从而通过电桥的作用完成电阻到电压变化，改变了电阻丝电阻，应变灵敏系数K,l 。

电阻丝长度l四、思考题1.单臂电桥时，作为桥臂电阻应变片应选用：A：正（受拉）应变片B：负（受压）应变片C：正、负应变片均可以。

答：C2.半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：A：对边B：邻边答：B3.应变式传感器可否用于测量温度？答：应变传感器不可用于测量温度。

金属箔式应变片单臂、半桥、全桥性能比较实验一、实验目的：了解金属箔式应变片的应变效应工作原理和性能, 比较单臂、半桥、全桥输出时的灵敏度和非线性度，得出相应的结论。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。

电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压Uo= EKε/4。

半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。

当应变片阻值和应变量相同时，其桥路输出电压U o＝EKε／2。

全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。

当应变片初始阻值：R1＝R2＝R3＝R4，其变化值ΔR1＝ΔR2＝ΔR3＝ΔR4时，其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。

其桥路输出电压U o＝KE ε。

三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘砝码。

四、实验步骤：应变传感器实验模板简介：实验模板中的R1、R2、R3、R4 为应变片，没有文字标记的5 个电阻符号下面是空的，其中4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。

应变式传感器（电子秤传感器）已装于应变传感器模板上。

传感器中的4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R4 和加热器上。

传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。

当传感器托盘支点受压时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用表2K 电阻档进行测量判别。

实验报告实验项目名称：金属箔式应变片：单臂、半桥、全桥比较同组人试验时间年月日，星期，节实验室K2，508传感器实验室指导教师一、实验目的1、了解金属箔式应变片，单臂、半桥、全桥的工作原理和工作情况。

2、验证单臂、半桥、全桥的性能及相互之间的关系。

二、实验原理电阻丝在外来作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。

描述电阻应变效应的关系式为：式中为电阻丝电阻相对变化，K为应变灵敏系数，为电阻丝长度相对变化。

同时，由于应变片敏感栅丝的温度系数的影响，以及应变栅线膨胀系数与被测试件的线膨胀系数不一致，产生附加应变时，在被测体受力状态不变时，由于温度影响，输出会有变化。

金属箔式应变片是用光刻、腐蚀等工艺制成的一种很薄的金属箔栅，箔栅厚一般在0.003-0.01mm之间，箔材表面积大，散热条件好。

金属箔式应变的电阻变化范围很小，用欧姆表测量其阻值的变化十分困难，所以我们一般会用电桥来测试金属箔式应变的变化，将电阻的变化量转换成电压的变化量。

图6.1 应变电桥电路由于电压源电桥的测试精度受电源电压波动影响，测量灵敏度也随之变化，所以本实验是有恒流源供电:,（2-1）图6.1（a）为单臂电桥电路，R1为应变片电阻，R2、R3、R4为固定电阻,,代入式（2-1）。

图6.1（b）为半桥电桥电路，R1、R2为应变片电阻，R3、R4为固定电阻,,代入式（2-1）。

图6.1（c）为全桥电桥电路，R1、R2、R3、R4为应变片电阻，,,代入式（2-1）。

三、所需单元及部件STIM-01模块、STIM-05模块;±15V电源、万用表;电子连线若干四、实验步骤一、单臂电桥性能实验1、按图6.2连接好各模块，接上模块电源。

2、称重盘上不放任何东西，使STIM-01模块差动放大器上的增益调节到最大，调节STIM-05模块上的电位调节旋钮，使STIM-01模块差分放大输出OUT1接近于0V（用万用表测得）。
