一、实验目的1. 了解金属箔式应变片的工作原理和结构特点。
2. 掌握金属箔式应变片的安装方法及注意事项。
3. 通过实验验证金属箔式应变片的性能，包括灵敏度、非线性误差、温度系数等。
二、实验原理金属箔式应变片是一种将应变转换为电信号的传感器。
当应变片受到拉伸或压缩时，其电阻值发生变化，从而产生电压信号。
实验中，利用金属箔式应变片组成的电桥电路，通过测量电桥输出电压的变化，来反映应变片受到的应变。
三、实验仪器与材料1. 金属箔式应变片2. 电桥电路3. 稳压电源4. 电压表5. 数字多用表6. 加载装置7. 温度计8. 实验台四、实验步骤1. 将金属箔式应变片安装在实验台上，确保其固定牢固。
2. 将应变片接入电桥电路，连接稳压电源和电压表。
3. 在加载装置上施加一定的力，观察电压表读数的变化。
4. 记录不同加载力下的电压值。
5. 改变加载方向，重复步骤3和4，观察电压值的变化。
6. 测量应变片的温度，记录不同温度下的电压值。
7. 利用数字多用表测量应变片的电阻值。
五、实验结果与分析1. 灵敏度测试根据实验数据，绘制应变片电压值与加载力的关系曲线。
根据曲线斜率，计算应变片的灵敏度。
2. 非线性误差测试根据实验数据，绘制应变片电压值与加载力的关系曲线。
通过曲线拟合，得到线性拟合曲线，计算非线性误差。
3. 温度系数测试根据实验数据，绘制应变片电压值与温度的关系曲线。
通过曲线拟合，得到线性拟合曲线，计算温度系数。
六、实验结论1. 通过实验验证了金属箔式应变片的工作原理和结构特点。
2. 实验结果表明，金属箔式应变片具有较高的灵敏度和较好的线性度。
3. 温度对金属箔式应变片的影响较小，温度系数较小。
七、实验总结本次实验对金属箔式应变片进行了性能测试，了解了其工作原理和结构特点。
通过实验，掌握了金属箔式应变片的安装方法及注意事项。
实验结果表明，金属箔式应变片具有较高的灵敏度和较好的线性度，适用于各种应变测量场合。

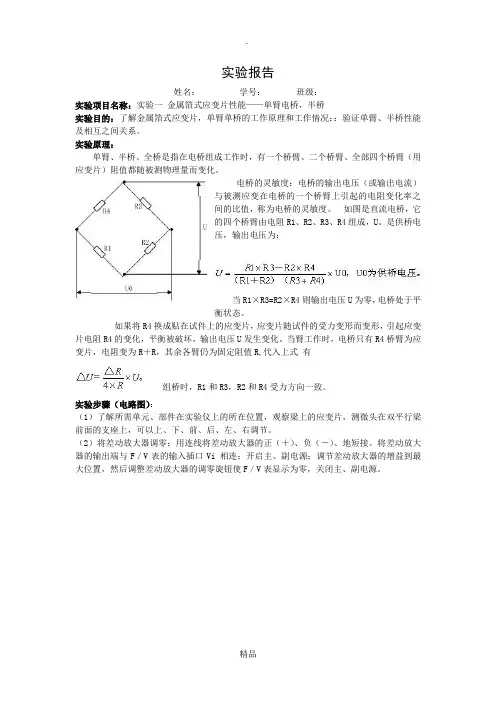

1 实验报告姓名： 学号： 班级：实验项目名称：实验一 金属箔式应变片性能——单臂电桥，半桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。
实验原理：单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。
电桥的灵敏度：电桥的输出电压（或输出电流）与被测应变在电桥的一个桥臂上引起的电阻变化率之间的比值，称为电桥的灵敏度。
如图是直流电桥，它的四个桥臂由电阻R1、R2、R3、R4组成，U 。
是供桥电压，输出电压为：当R1×R3=R2×R4则输出电压U 为零，电桥处于平衡状态。
如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U 发生变化。
当臂工作时，电桥只有R4桥臂为应变片，电阻变为R ＋R ，其余各臂仍为固定阻值R,代入上式 有组桥时，R1和R3，R2和R4受力方向一致。
实验步骤（电路图）：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与F ／V 表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F ／V 表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。
R4为应变片；将稳压电源的切换开关置±4V 档，F ／V 表置20V 档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F ／V 表显示为零，然后将F ／V 表置2V 档，再调电桥W1（慢慢地调），使F ／V 表显示为零。
图1金属箔式应变片性能—单臂电桥电路（4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。

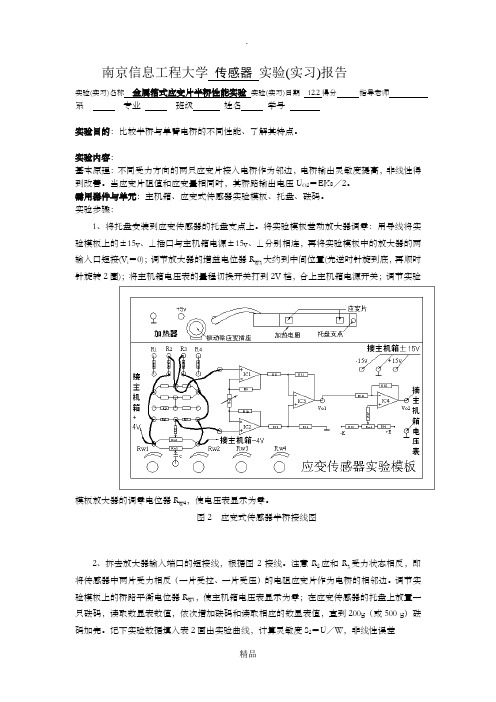

南京信息工程大学传感器实验(实习)报告实验(实习)名称金属箔式应变片半桥性能实验实验(实习)日期12.2得分指导老师系专业班级姓名学号实验目的：比较半桥与单臂电桥的不同性能、了解其特点。
实验内容：基本原理：不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U O2＝EKε／2。
需用器件与单元：主机箱、应变式传感器实验模板、托盘、砝码。
实验步骤：1、将托盘安装到应变传感器的托盘支点上。
将实验模板差动放大器调零：用导线将实验模板上的±15v、⊥插口与主机箱电源±15v、⊥分别相连，再将实验模板中的放大器的两输入口短接(V i＝0)；调节放大器的增益电位器R W3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器R W4，使电压表显示为零。
图2 应变式传感器半桥接线图2、拆去放大器输入端口的短接线，根据图2接线。
注意R2应和R3受力状态相反，即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。
调节实验模板上的桥路平衡电位器R W1，使主机箱电压表显示为零；在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500 g）砝码加完。
记下实验数据填入表2画出实验曲线，计算灵敏度S2＝U／W，非线性误差δ。
实验完毕，关闭电源。
实验结果：解：S=200/80=2.5 δ=Δm/FS ×100％=1/200x100%=0.5%如有侵权请联系告知删除，感谢你们的配合！。
实验报告姓名：学号：班级：实验项目名称：实验一金属箔式应变片性能——单臂电桥，半桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。
实验原理：单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。
电桥的灵敏度：电桥的输出电压（或输出电流）与被测应变在电桥的一个桥臂上引起的电阻变化率之间的比值，称为电桥的灵敏度。
如图是直流电桥，它的四个桥臂由电阻R1、R2、R3、R4组成，U。
是供桥电压，输出电压为：当R1×R3=R2×R4则输出电压U为零，电桥处于平衡状态。
如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U发生变化。
当臂工作时，电桥只有R4桥臂为应变片，电阻变为R＋R，其余各臂仍为固定阻值R,代入上式有组桥时，R1和R3，R2和R4受力方向一致。
实验步骤（电路图）：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与F／V表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F／V表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。
R4为应变片；将稳压电源的切换开关置±4V档，F／V表置20V档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F／V表显示为零，然后将F／V表置2V档，再调电桥W1（慢慢地调），使F／V表显示为零。
图1金属箔式应变片性能—单臂电桥电路（4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。
北京XX 大学实验报告课程（项目）名称：金属箔式应变片性能一半桥、全桥单臂电桥级: 绩:院:自动化 业: 自动化号: 名:2013年12月10日、任务与目的了解金属箔式应变片，差动半桥的工作原理和工作情况。
金属箔式应变片是一种敏感器件，当它在外力作用下发生机械变形时，其电阻丝阻值发 生变化，这就是电阻应变效应，通过它将被测部位的受力状态变化转化为阻止的变化。
再通 过电桥可以把电阻的变化转化为电压的变化，从而其输出反映了相应的受力状态。
单臂电桥 输出电压U 二EK E /4。
半桥测量电路中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压EK £ /2。
三、内容与步骤（1） 了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔 式结构小方薄片。
上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双 平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2） 将差动放大器调零：用连线将差动放大器的正（+ ）、负（-）、地短接。
将差动放大器的输出端与F /V 表的输入插口 Vi 相连；开启主、副电源；调节差动放大器的增益到最大位 置，然后调整差动放大器的调零旋钮使F / V 表显示为零，关闭主、副电源。
（3） 根据图4接线R1、R2、R3为电桥单元的固定电阻。
Rx 为应变片；将稳压电源的切换开 关置±4V 档，F /V 表置20V 档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的 W1使F /V 表显示为零（粗调），然后将F / V 表置2V 档，再调电桥 W1（慢慢地调）， 使F / V 表显示为零（细调）。
图4安装到双平等梁的自由端（与自由端磁钢吸合） F /V 表显示最小，再旋动测微头，使显示为零(细调零)，这时的测微头刻度为零位的相应刻度并记下这个刻度值。
实验一 金属箔式应变片――单臂电桥性能实验一、实验目的：认识金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基来源理： 电阻丝在外力作用下发活力械变形时，其电阻值发生变化，这就是电阻应变效应，描绘电阻应变效应的关系式为：ΔR／R ＝K ε，式中 ΔR／ R 为电阻丝电阻相对变化， K 为应变敏捷系数，ε=l/l 为电阻丝长度相对变化，金属箔式应变片就是经过光刻、腐化等工艺制成的应变敏感元件，经过它变换被测部位受力状态变化、电桥的作用达成电阻到电压的比率变化，电桥的输出电压反应了相应的受力状态。
对单臂电桥输出电压Uo1= EK ε 。
/4图 1-1 应变式传感器安装表示图三、需用器件与单元：应变式传感器实验模板、应变式传感器－电子秤、砝码、数显表、 ±15V 电源、 ±4V 电源、万用表（自备） 。
四、实验步骤：1．依据图（ 1-1）应变式传感器（电子秤）已装于应变传感器模板上。
传感器中各应变片已接入模板的左上方的R1、R2、R3、R4。
加热丝也接于模板上，可用万用表进行丈量鉴别， R 1＝ R 2 ＝R 3 ＝R 4＝350Ω，加热丝阻值为 50Ω 左右。
2．接入模板电源 ±15V （从主控台引入），检查无误后，合上主控台电源开关，将实验模板调理增益电位器R W3 顺时针调理大概到中间地点，再进行差动放大器调零，方法为将差放的正负输入端与地短接，输出端与主控台面板上数显表电压输入端 V i相连，调理实验模板上浮零电位器 R W4，使数显表显示为零（数显表的切换开关打到2V 档）。
封闭主控箱电源（注意：当R w3、R w4的地点一旦确立，就不可以改变。
向来到做完实验三为止）。
3．将应变式传感器的此中一个电阻应变片R1（即模板左上方的R1）接入电桥作为一个桥臂与R5、 R6、R7 接成直流电桥（ R5、R6、R7 模块内已接好），接好电桥调零电位器R W1，接上桥路电源±4V（从主控台引入），此时应将±4 地与±15 地短接。
金属箔式应变片-单臂,半桥,全桥比较实验报告实验目的
本实验旨在比较单臂、半桥和全桥金属箔式应变片三种桥式应变测量方式的各项性能
指标，以确定实验系统采用哪种应变电阻测量方式更为合适。
实验原理
金属箔式应变片是一种通过钢带和金属铋素材以及其他电子组件构成的应变测量系统，它以电阻变化反映外力作用于它所处位置上应变参数比如应力、压力、位移等的变化。
桥
式应变测量系统主要把箔式传感器通过桥式电路连接，采用桥式方式结成形成的放大系统，以及与之相配的信号处理装置，能够检测更小的微小应变，从而实现压力、位移等多变量
的实时测量。
实验装置
在实验中，我们使用了一台微工控机，一台注塑机（模具温度可调），10只单臂、半桥和全桥金属箔式应变片，三种不同的应变测量系统，以及一套由计算机驱动的数据采集
系统。
实验方法
1.首先，我们调节注塑机的温度到所测试的温度等级，保持它处于恒定的温度状态。
2.然后，给定三种桥式应变片金属箔所处的表面位置，将10只应变片分别安装在相
同位置，连接到同一个微控机上。
3.在测试温度范围内，做240次应力波动，每次应力值为奇数，持续时间为一小时。
4.计算一小时内每只应变片的平均应变值，并记录三种应变测量方式的误差。
5.回算比较三种金属箔式应变片的应变特性，最终选出最佳的应变测量方式。
实验结果
在实验中，通过比较计算得出的结果，可以看到半桥式箔式应变片的平均应变值小于
单桥式和全桥式，误差也最小，使用效果最好。
因此在实际系统中采用半桥式的应变测量
更为合适，能够取得更高的测量精度和可靠性。
1 实验报告姓名： 学号： 班级：实验项目名称：实验一 金属箔式应变片性能——单臂电桥，半桥实验目的：了解金属箔式应变片，单臂单桥的工作原理和工作情况；：验证单臂、半桥性能及相互之间关系。
实验原理：单臂、半桥、全桥是指在电桥组成工作时，有一个桥臂、二个桥臂、全部四个桥臂（用应变片）阻值都随被测物理量而变化。
电桥的灵敏度：电桥的输出电压（或输出电流）与被测应变在电桥的一个桥臂上引起的电阻变化率之间的比值，称为电桥的灵敏度。
如图是直流电桥，它的四个桥臂由电阻R1、R2、R3、R4组成，U 。
是供桥电压，输出电压为：当R1×R3=R2×R4则输出电压U 为零，电桥处于平衡状态。
如果将R4换成贴在试件上的应变片，应变片随试件的受力变形而变形，引起应变片电阻R4的变化，平衡被破坏，输出电压U 发生变化。
当臂工作时，电桥只有R4桥臂为应变片，电阻变为R ＋R ，其余各臂仍为固定阻值R,代入上式 有组桥时，R1和R3，R2和R4受力方向一致。
实验步骤（电路图）：（1）了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。
（2）将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。
将差动放大器的输出端与F ／V 表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使F ／V 表显示为零，关闭主、副电源。
（3）根据图１接线R1、R2、R3为电桥单元的固定电阻。
R4为应变片；将稳压电源的切换开关置±4V 档，F ／V 表置20V 档。
调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使F ／V 表显示为零，然后将F ／V 表置2V 档，再调电桥W1（慢慢地调），使F ／V 表显示为零。
图1金属箔式应变片性能—单臂电桥电路（4）将测微头转动到10mm刻度附近，安装到双平等梁的自由端（与自由端磁钢吸合），调节测微头支柱的高度（梁的自由端跟随变化）使F／V表显示最小，再旋动测微头，使F／V 表显示为零（细调零），这时的测微头刻度为零位的相应刻度。
金属箔式应变片性能实验报告金属箔式应变片是一种常见的测量物体变形的仪器，主要用于测量实验中材料的力学特性和应变分布。
本实验通过对金属箔式应变片的性能进行测试，旨在探究其力学性能并评估其应用的可行性。
以下是关于金属箔式应变片性能实验的报告。
一、实验目的：1.掌握金属箔式应变片的基本原理和工作方式；2.了解金属箔式应变片的力学性能，如线性范围、敏感系数等；3.研究金属箔式应变片的应变分布，并评估其应用可行性。
二、实验器材：1.金属箔式应变片；2.电桥；3.高精度电压源；4.五步电压变阻箱；5.数字万用表；6.计算机及相应软件。
三、实验步骤：1.将金属箔式应变片安装在待测物体上，并确保其平整、牢固；2.通过电桥连接金属箔式应变片的导线，并设置适当的电压源；3.将五步电压变阻箱设置为规定的输出电压，并通过电流表测量电压源的电流；4.使用数字万用表测量金属箔式应变片的输出电压，并记录测量值；5.重复步骤3和步骤4，改变电阻箱的输出电压，并记录相应的电流和电压值；6.使用计算机及相应软件进行数据处理，并计算金属箔式应变片的力学性能指标。
四、实验结果与讨论：通过实验测量得到的数据可以用于评估金属箔式应变片的力学性能。
其中，线性范围是指金属箔式应变片能够线性响应的应变范围，即在该范围内，输出的电压与应变呈线性关系；敏感系数是指单位应变的变化引起的电压变化，可以通过计算斜率得到。
五、实验结论：六、实验心得：通过本次实验，我进一步了解了金属箔式应变片的原理和工作方式，并学习了其性能测试的方法和步骤。
同时，实验过程中，我也体会到了仪器的正确使用和数据处理的重要性，这对于实验结果的准确性和可靠性至关重要。
通过本次实验，我不仅增加了实验操作技能，还加深了对材料力学性能的理解，提高了实验设计和数据分析的能力。

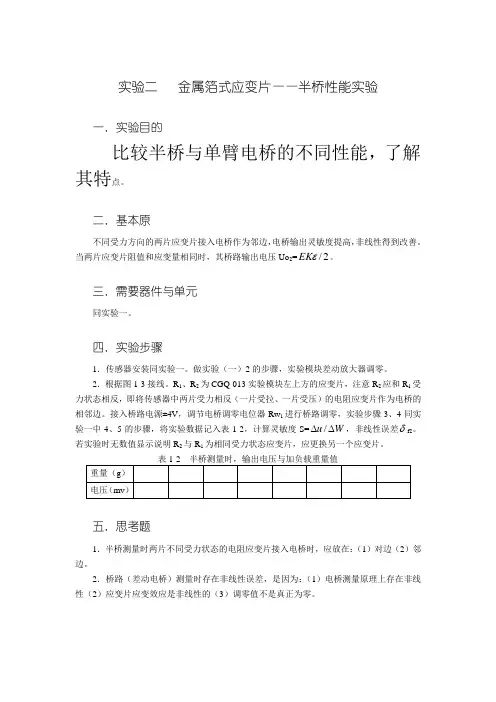

实验二 金属箔式应变片——半桥性能实验
一．实验目的
比较半桥与单臂电桥的不同性能，了解其特点。
二．基本原
不同受力方向的两片应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当两片应变片阻值和应变量相同时，其桥路输出电压Uo 2=2/εEK 。
三．需要器件与单元
同实验一。
四．实验步骤
1．传感器安装同实验一。
做实验（一）2的步骤，实验模块差动放大器调零。
2．根据图1-3接线。
R 1、R 2为CGQ-013实验模块左上方的应变片，注意R 2应和R 1受力状态相反，即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。
接入桥路电源±4V ，调节电桥调零电位器Rw 1进行桥路调零，实验步骤3、4同实验一中4、5的步骤，将实验数据记入表1-2，计算灵敏度S=W u ∆∆/，非线性误差δf2。
若实验时无数值显示说明R 2与R 1为相同受力状态应变片，应更换另一个应变片。
五．思考题
1．半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。
2．桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。
图1-3 半桥实验接线图。
箔式应变片半桥实验报告
《箔式应变片半桥实验报告》
实验目的：
本实验旨在通过使用箔式应变片半桥来测量材料的应变和应力，以及了解箔式
应变片半桥的工作原理和应用。
实验原理：
箔式应变片半桥是一种常用的应变测量装置，可以用于测量材料的应变和应力。
当材料受到外力作用时，箔式应变片会产生形变，从而改变其电阻值。
通过将
箔式应变片连接成半桥电路，可以测量材料的应变值，并进而计算出应力值。
实验步骤：
1. 将箔式应变片半桥连接到测量仪器上，并调节仪器使其处于工作状态。
2. 在实验过程中，施加不同大小的外力，记录下箔式应变片的电阻值变化。
3. 根据测得的数据，计算出材料的应变和应力值。
实验结果：
通过实验测得的数据，我们成功地得到了材料在不同外力作用下的应变和应力值。
实验结果表明，箔式应变片半桥可以准确地测量材料的应变和应力，具有
较高的精度和可靠性。
实验结论：
箔式应变片半桥是一种有效的应变测量装置，可以广泛应用于材料力学和结构
工程领域。
通过本实验，我们深入了解了箔式应变片半桥的工作原理和应用，
为今后的科研工作和工程实践提供了重要的参考。
总结：
本次实验通过使用箔式应变片半桥，成功地测量了材料的应变和应力值，验证了箔式应变片半桥的可靠性和精度。
这对于材料力学和结构工程领域具有重要的意义，为相关研究和实践工作提供了有力支持。
篇一：自动化传感器实验报告三__金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的原理及优点。
二、基本原理全桥测量电路中，将受力性质相同的两个应变片接入电桥对边，当应变片初始阻值： 1＝ 2＝ 3＝ 4，其变化值Δ 1＝Δ 2＝Δ 3＝Δ 4时，其桥路输出电压 03＝ ?。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到明显改善。
三、需用器件和单元传感器实验箱（一）中应变式传感器实验单元，传感器调理电路挂件、砝码、智能直流电压表（或虚拟直流电压表）、±15 电源、±5 电源。
四、实验内容与步骤1．根据图3-1接线，实验方法与实验二相同。
将实验结果填入表3-1；进行灵敏度和非线性误差计算。
全桥时传感器的特性曲线图3-1 应变式传感器全桥实验接线图五、实验注意事项1．不要在砝码盘上放置超过1 的物体，否则容易损坏传感器。
2．电桥的电压为±5 ，绝不可错接成±15 。
六、思考题1．全桥测量中，当两组对边（ 1、 3为对边）值相同时，即 1＝ 3， 2＝ 4，而 1≠2时，是否可以组成全桥：（1）可以（2）不可以。
图3-2 应变式传感器受拉时传感器周面展开图答：不可以。
2．某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，如何利用这四片电阻应变片组成电桥，是否需要外加电阻。
答：将这两组应变片分别按照两个不同的方向贴在棒材上面就可以了，然侯利用不同的两组测量值就可以组成一个全桥电路，进而获得测量结果，无需再引入外界电阻。
3、（1）计算系统灵敏度：Δ =（25-13）+（37-25）+?+（124-112）/9=12.33Δ =20=Δ /Δ =0.616 / （2）计算非线性误差：Δ =（13+25+37+50+62+75+87+100+112+124）/10=68.5 =120δ =Δ / ×100%=5.71% 八、误差分析1、激励电压幅值与频率的影响。
自动化传感器实验报告二金属箔式应变片——半桥性能实验篇一：传感器实验报告`实验一金属箔式应变片——单臂电桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L 为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。
ug?eK(?1??2??3??4)4对单臂电桥输出电压u01=eKε/4；对等臂电桥输出电压u01=eKε/2；对全电桥输出电压u01=eKε。
电桥的非线性误差??K??(K?)2?(K?)3???121?K?21418三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源。
四、实验步骤：1、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器Rw4，使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源。
2、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节Rw1，使数显表显示为零。
3、在电子称上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g砝码加完。
实验一金属箔式应变片电桥性能实验一、实验目的:了解金属箔式应变片的应变效应；单臂电桥、半桥、全桥的工作原理和性能比较单臂、半桥、全桥输出时的灵敏度和非线性误差。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化：对单臂电桥而言，电桥输出电压，U01=EKε/4。
对半桥而言，电桥输出电压，U01=EKε/2。
对全桥而言，电桥输出电压，U01=EKε。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V 电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。
2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。
3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
金属箔式应变片性能实验报告金属箔式应变片性能实验报告引言：金属箔式应变片是一种常用的测量应变的工具，广泛应用于工程领域。
本实验旨在研究不同材料、不同厚度的金属箔式应变片的性能，并探讨其在实际应用中的优缺点。
一、实验目的通过对金属箔式应变片的性能测试，了解其应变灵敏度、线性范围、温度影响等特性，为其在工程实践中的应用提供参考。
二、实验材料与方法1. 实验材料：选取了不同材料的金属箔式应变片，包括铜、铝和钢等常见金属材料，并分别制备了不同厚度的应变片。
2. 实验仪器：使用电子拉伸试验机进行拉伸实验，并配备应变片固定装置和应变片读数装置。
3. 实验方法：a) 将不同材料、不同厚度的金属箔式应变片固定在试样上，并连接至电子拉伸试验机。
b) 在一定拉伸速率下，进行拉伸实验，并记录应变片的电阻变化。
c) 根据拉伸实验得到的电阻变化数据，计算得到应变值，并与拉伸试验机的应变计进行对比。
三、实验结果与分析1. 应变灵敏度：通过实验发现，不同材料、不同厚度的金属箔式应变片对应变的灵敏度存在差异。
以铜材料为例，当厚度相同时，应变灵敏度随着拉伸速率的增加而增加。
而当拉伸速率相同时，厚度较薄的应变片具有更高的灵敏度。
这说明金属箔式应变片的灵敏度与材料的导电性、厚度以及加载速率等因素有关。
2. 线性范围：实验结果显示，金属箔式应变片的线性范围与其材料和厚度密切相关。
以钢材料为例，当厚度较小时，其线性范围较宽，能够准确测量较小的应变值。
然而，当厚度较大时，线性范围会受到限制，无法测量较大的应变值。
因此，在实际应用中，需根据测量需求选择合适的金属箔式应变片材料和厚度。
3. 温度影响：温度是影响金属箔式应变片性能的重要因素之一。
实验结果表明，金属箔式应变片的电阻值随温度的变化而变化，从而影响应变值的计算。
在实际应用中，需对金属箔式应变片进行温度补偿，以提高测量的准确性。
四、实验结论通过对金属箔式应变片的性能测试，可以得出以下结论：1. 金属箔式应变片的灵敏度与材料的导电性、厚度以及加载速率等因素有关。
自动化传感器实验报告二金属箔式应变片——半桥性能实验篇一：传感器实验报告`实验一金属箔式应变片——单臂电桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反应了相应的受力状态。
Ug?EK(?1??2??3??4) 4对单臂电桥输出电压U01=EKε/4；对等臂电桥输出电压U01=EKε/2；对全电桥输出电压U01=EKε。
电桥的非线性误差??K??(K?)2?(K?)3???121?K?21418三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、±15V电源、±4V电源。
四、实验步骤：1、接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板调节增益电位器Rw3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)。
关闭主控箱电源。
2、将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂与R5、R6、R7接成直流电桥(R5、R6、R7模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节Rw1，使数显表显示为零。
3、在电子称上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g砝码加完。

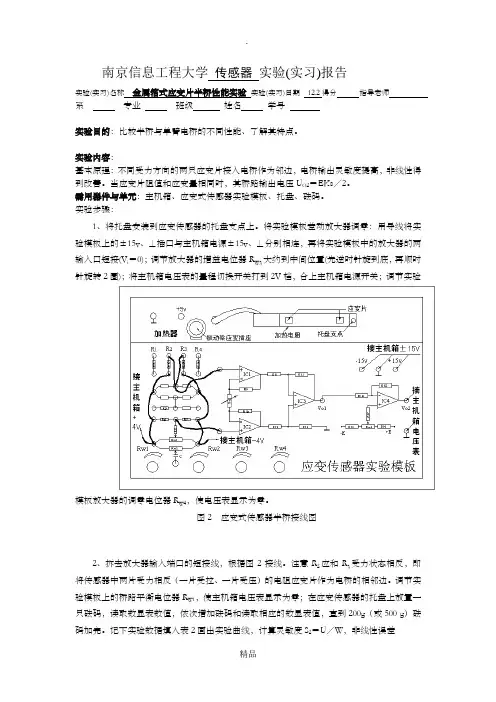

南京信息工程大学传感器实验(实习)报告
实验(实习)名称金属箔式应变片半桥性能实验实验(实习)日期12.2得分指导老师
系专业班级姓名学号
实验目的：比较半桥与单臂电桥的不同性能、了解其特点。
实验内容：
基本原理：不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当应变片阻值和应变量相同时，其桥路输出电压U O2＝EKε／2。
需用器件与单元：主机箱、应变式传感器实验模板、托盘、砝码。
实验步骤：
1、将托盘安装到应变传感器的托盘支点上。
将实验模板差动放大器调零：用导线将实验模板上的±15v、⊥插口与主机箱电源±15v、⊥分别相连，再将实验模板中的放大器的两输入口短接(V i＝0)；调节放大器的增益电位器R W3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实
验模板放大器的调零电位器R W4，使电压表显示为零。
图2 应变式传感器半桥接线图
2、拆去放大器输入端口的短接线，根据图2接线。
注意R2应和R3受力状态相反，即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。
调节实验模板上的桥路平衡电位器R W1，使主机箱电压表显示为零；在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500 g）砝码加完。
记下实验数据填入表2画出实验曲线，计算灵敏度S2＝U／W，非线性误差δ。
实验完
毕，关闭电源。
实验结果：
表2
解：S=200/80=2.5 δ=Δm/y FS×100％=1/200x100%=0.5%。
