分层法与反弯点法例题

多层框架结构习题一、填空题1、框架结构是由和连接而成的结构。

2、框架结构伸缩缝与沉缝的宽度一般不小于。

3、框架结构在计算纵向框架和横向框架的内力时，分别按进行计算。

4、框架结构在计算梁的惯性矩时，通常假定截面惯性矩I 沿轴线不变，对装配式楼盖，取I = I 0 ，I 0 为矩形截面梁的截面惯性矩；对现浇楼盖，中框架I = ，边框架I= 。

5、框架柱的反弯点位置取决于该柱上下端的比值。

6、框架柱的反弯点高度一般与、、、等因素有关。

7、框架梁端负弯矩的调幅系数，对于现浇框架可取。

8、用分层法计算框架结构在竖向荷载下的内力时，除底层柱外，其余层柱线刚度乘以，相应传递系数为。

9、框架柱的抗侧移刚度与、、等因素有关。

10、框架在水平荷载下内力的近似计算方法—反弯点法，在确定柱的抗侧移刚度时，假定柱的上下端转角。

11、框架结构在水平荷载下的侧移变形是由和两部分组成的。

12、框架结构在水平荷载下柱子的抗侧移刚度D= ，在一般情况下它比用反弯点法求得的柱抗侧移刚度。

13、多层框架结构总高度受限制的主要原因是。

14、框架结构中框架柱的主要内力为；框架梁的主要内力为。

15、框架结构中“柱抗侧移刚度”定义为。

16、框架结构按施工方法的不同可分为、和。

17、框架结构承重框架的布置方案有、和等三种。

18、框架结构的变形缝有、和三种。

19、伸缩缝的设置，主要与有关。

20、沉降缝的设置，主要与有关。

21、防震缝的设置，注要与有关。

22、框架结构设置伸缩缝的作用是。

23、框架结构设置沉降缝的作用是。

24、框架结构设置防震缝的作用是。

25、在水平荷载的作用下，框架柱的反弯点位置取决于。

26、作用于框架结构上的荷载，可分为和两类。

27、框架结构在竖向荷载作用下的内力常用近似计算方、和等。

28、框架结构在水平荷载作用下的内力与侧移常用近似计算方法有、、等。

29、框架结构D值法中柱的侧移刚度D= ，是考虑对柱侧移刚度的修正系数。

30、框架结构D值法中柱的标准反弯点高度与、、、有关。

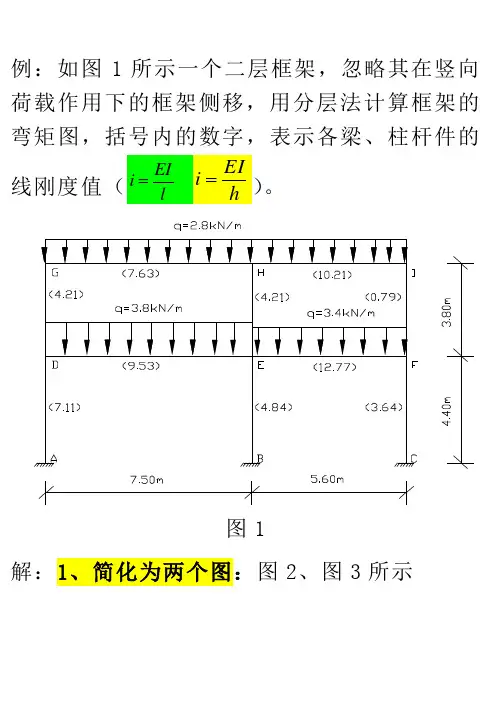

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各梁、柱杆件的。

图1解：1、简化为两个图：图2、图3所示图2 第二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数除底层外，其余各层柱的线刚度应乘以0.9的修正系数。

底层柱的弯矩传递系数为1/2，其余各层柱的弯矩传递系数为1/3。

各层梁的弯矩传递系数，均为1/2.图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数 3、计算各节点处的力矩分配系数 如：G 节点处：7.630.6687.63 3.79GHGH GH GH GD GjGi i i i iμ====++∑ GD 3.790.3327.63 3.79GDGD GH GD GjGi i i i iμ====++∑H 节点处：7.630.3537.63 3.7910.21HGHG HG HG HE HI HjHi i i i i iμ====++++∑3.790.1757.63 3.7910.21HIHI HI HG HE HI HjHi i i i i iμ====++++∑10.210.4727.63 3.7910.21HEHE HE HG HE HI HjHi i i i i iμ====++++∑其余各节点的力矩分配系数见图6、图7。

图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层：①计算各梁杆端弯矩。

将各杆变成单跨梁，刚节点看成是固定端。

图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号左负右正），213.13kN m 12F GHql M =-=-⋅ 213.13kN m 12F HGql M==⋅ 27.32kN m 12F HIql M=-=-⋅ 27.32kN m12F IH ql M ==⋅ ②各梁端节点进行负弯矩分配和传递，各两次，第一次负弯矩分配与传递后再进行 第二次负弯矩分配与传递： ③计算各柱的杆端弯矩。

例:如图1所示一个二层框架,忽略其在竖向荷载作用下的框架侧移,用分层法计算框架的弯矩图,括号内的数字,表示各梁、柱杆件的线刚度值(EIil)。

图1解:1、图1所示的二层框架,可简化为两个如图2、图3所示的,只带一层横梁的框架进行分析。

图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时,假定上、下柱的远端为固定,则与实际情况有出入。

因此,除底层外,其余各层柱的线刚度应乘以0.9的修正系数。

底层柱的弯矩传递系数为12,其余各层柱的弯矩传递系数为13。

各层梁的弯矩传递系数,均为12。

图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时,梁、柱的线刚度值均采用修正后的结果进行计算,如:G节点处:7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处:7.630.3537.63 3.7910.21HG HGHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理,可计算其余各节点的力矩分配系数,计算结果见图6、图7。

图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩(1)第二层:①计算各梁杆端弯矩。

先在G、H、I节点上加上约束,详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩(顺时针转向为正号),写在各梁杆端下方,见图9:213.13kN m 12F GHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HI ql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处,各梁杆端弯矩总与为:13.13kN m FG GH M M ==-⋅在节点H 处,各梁杆端弯矩总与为:13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处,各梁杆端弯矩总与为:7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配,各两次,详见图9 第一次弯矩分配过程:放松节点G,即节点G 处施加力矩13.13kN m ⋅,乘以相应分配系数0、668与0、332,得到梁端+8.76kN m ⋅与柱端+4.37kN m ⋅,+8.76kN m ⋅按12传到GH 梁H 端;放松节点I,即在节点I 处施加力矩7.32kN m -⋅,乘以相应分配系数0、935与0、065,得到梁端 6.32kN m -⋅与柱端+1.00kN m ⋅, 6.32kN m -⋅按12传到IH 梁H 端;放松节点H,相应的在节点H 处新加一个外力偶矩,其中包括GH 梁右端弯矩、IH 梁左端弯矩、GH 梁与IH 梁传来的弯矩。

你的得分：100.0完成日期：2016年01月20日10点42分说明：每道小题选项旁的标识是标准答案。

一、单项选择题。

本大题共30个小题，每小题 2.0 分，共60.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.下列叙述满足高层建筑规则结构要求的是（B）。

A.结构有较多错层B.质量分布不均匀C.抗扭刚度低D.刚度、承载力，质量分布均匀，无突变2.8 度抗震设防时，框架一剪力墙结构的最大高宽比限值是（C ）。

A.2B.3C.4D.53.限制房屋高宽比的目的是（D ）。

A.避免房屋产生剪切破坏B.避免房屋产生弯曲破坏C.防止房屋产生不均匀沉降D.控制侧移的大小4.下列四种高层建筑结构设计的布置中何项为正确？（B ）A.当需要抗震设防时，高层建筑必须设地下室B.需要抗震设防的高层建筑、竖向体型应力求规则均匀，避免有过大的外挑和内收C.框架—剪力墙结构中，横向剪力墙的布置、尽量避免设置在建筑的端部附近及恒载较大的地方D.高层框架结构体系，当建筑平面为长方形且平面宽度比长度短得多时，主要承重框架采用纵向布置的方案对抗风有利5.高层剪力墙结构的剪力墙布置，下列哪项符合规定？（A）A.剪力墙应双向或多向布置，宜打通对直，每个独立墙段的总高度与长度之比不宜小于2，墙肢截面高度与厚度之比不宜小于3B.剪力墙宜双向布置，宜拉通对直，每个独立墙段的总高度与长度之比不应小于2，墙肢截面高度与厚度之比不宜小于3C.剪力墙应双向布置，宜拉通对直，每个独立墙段的总高度与长度之比不应小于3，墙肢截面高度与厚度之比不宜小于2D.剪力墙应双向布置，宜拉通对直，每个独立墙段的总高度与长度之比不宜小于3，墙肢截面高度与厚度之比不应小于26.底部大空间剪力墙结构中，对于落地剪力墙或落地筒体的数量要求，下列何项是符合规定的？（A ）A.在平面为长矩形建筑中，其数目与全部横向剪力墙数目之比，非抗震设计时不宜少于30%，需抗震设防时不宜少于50%B.在平面为任何形状建筑中，其数量非抗震设计时不宜少于全部横向剪力墙的1/3，有抗震设计时不宜少于全部横向剪力墙的1/2C.在平面为任何形状建筑中，其数量非抗震设计时不宜少于全部横向剪力墙的30%，有抗震设计时不宜少于全部横向剪力墙的50%D.在平面为长矩形建筑中，其数目与全部横向剪力墙数目之比，非抗震设计时不应少于1/3，需抗震设防时不应少于1/27.框架—剪力墙结构中，剪力墙不宜过分集中，每道剪力墙承受的力要作限制，下列哪项符合规定？（C ）A.倾覆弯矩不宜超过总倾覆弯矩的40%B.每层层剪力不宜超过各层总剪力的40%C.底层剪力不宜超过总剪力的40%D.底层剪力不应超过总剪力的40%8.已知某抗震设防为9度区的高层建筑，在多遇地震影响下其水平地震影响系数最大值为0.32，该结构重力荷载代表值为150000KN，则该结构由地震作用引起的总的竖向压力标准值为（B ）。

房屋建筑混凝⼟结构设计第3章课后⾃测答案第3章多层建筑框架结构3.1 框架结构设计的基本要求题⽬1（）是为了避免⼚房因基础不均匀沉降⽽引起的开裂和损坏⽽设置的。

选择⼀项：A. 隔离带B. 伸缩缝C. 防震缝D. 沉降缝正确答案是：沉降缝题⽬2伸缩缝从（）开始，将两个温度区段的上部结构完全分开，留出⼀定宽度的缝隙，当温度变化时，结构可⾃由地变形，防⽌房屋开裂。

选择⼀项：A. 地基底⾯B. 基础底⾯C. 基础顶⾯D. 地基顶⾯正确答案是：基础顶⾯3.2 框架结构布置及柱梁截⾯尺⼨题⽬1采⽤（），有利于提⾼框架结构建筑的横向侧移刚度，并且由于横向跨度⼩于纵向跨度，故⽽楼板的跨度较为经济合理。

选择⼀项：A. 纵向框架承重体系B. 斜向框架承重体系C. 混合承重体系D. 横向框架承重体系正确答案是：横向框架承重体系题⽬2采⽤（），其优点在于开间布置⽐较灵活，但房屋的横向刚度较差，楼板的跨度也较⼤，因此在实际⼯程中采⽤较少。

选择⼀项：A. 混合承重体系B. 斜向框架承重体系C. 横向框架承重体系D. 纵向框架承重体系正确答案是：纵向框架承重体系题⽬3采⽤（），其优点是有利于抵抗来⾃纵横两个⽅向的风荷载和地震作⽤，框架结构具有较好的整体⼯作性能。

选择⼀项：A. 混合承重体系B. 横向框架承重体系C. 纵向框架承重体系D. 斜向框架承重体系正确答案是：混合承重体系3.3 框架结构计算简图题⽬1在框架结构内⼒和位移计算中，考虑到（），计算框架梁截⾯惯性矩I时应考虑其影响。

选择⼀项：A. 框架柱的稳定性影响B. 框架节点的塑性铰影响C. 现浇楼板可以作为框架梁的有效翼缘的作⽤D. 框架梁的抗扭刚度影响正确答案是：现浇楼板可以作为框架梁的有效翼缘的作⽤题⽬2计算框架梁截⾯惯性矩I时应考虑现浇楼板对它的影响，为⽅便设计，对现浇楼盖，中框架梁的截⾯惯性矩取为（）。

（I0为矩形截⾯梁的截⾯惯性矩）选择⼀项：A. 1.2 I0B. 1.5I0C. 2 I0D. I0正确答案是：2 I03.4 框架结构的内⼒计算之分层法题⽬1采⽤分层法进⾏框架结构竖向荷载作⽤下的内⼒计算时，可近似地按⽆侧移框架进⾏分析。

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各梁、柱杆件的线刚度值（EIil ）。

图1解：1、图1所示的二层框架，可简化为两个如图2、图3所示的，只带一层横梁的框架进行分析。

图2 二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数采用分层法计算时，假定上、下柱的远端为固定，则与实际情况有出入。

因此，除底层外，其余各层柱的线刚度应乘以0.9的修正系数。

底层柱的弯矩传递系数为12，其余各层柱的弯矩传递系数为13。

各层梁的弯矩传递系数，均为12。

图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数计算各节点处的力矩分配系数时，梁、柱的线刚度值均采用修正后的结果进行计算，如：G节点处：7.630.6687.63 3.79GH GHGHGH GDGjGi ii iiμ====++∑GD3.790.3327.63 3.79GD GDGH GDGjGi ii iiμ====++∑H节点处：7.630.3537.63 3.7910.21H G H GHGHG HE HIHjHi ii i iiμ====++++∑3.790.1757.63 3.7910.21HI HIHIHG HE HIHjHi ii i iiμ====++++∑10.210.4727.63 3.7910.21HE HEHEHG HE HIHjHi ii i iiμ====++++∑同理，可计算其余各节点的力矩分配系数，计算结果见图6、图7。

图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层：①计算各梁杆端弯矩。

先在G、H、I节点上加上约束，详见图8图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下方，见图9：213.13kN m 12FGHql M =-=-⋅213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅27.32kN m 12F IHql M==⋅ 在节点G 处，各梁杆端弯矩总和为：13.13kN m FG GH M M ==-⋅在节点H 处，各梁杆端弯矩总和为：13.137.32 5.81kN m F F H HG HI M M M =+=-=⋅在节点I 处，各梁杆端弯矩总和为：7.32kN m F I IH M M ==⋅②各梁端节点进行弯矩分配，各两次，详见图9 第一次弯矩分配过程：放松节点G ，即节点G 处施加力矩13.13kN m ⋅，乘以相应分配系数0.668和0.332，得到梁端+8.76k N m ⋅和柱端+4.37kN m ⋅，+8.76kN m ⋅按12传到GH 梁H 端；放松节点I ，即在节点I 处施加力矩7.32kN m -⋅，乘以相应分配系数0.935和0.065，得到梁端 6.32kN m -⋅和柱端+1.00kN m ⋅， 6.32kN m -⋅按12传到IH 梁H 端；放松节点H ，相应的在节点H 处新加一个外力偶矩，其中包括GH 梁右端弯矩、IH 梁左端弯矩、GH 梁和IH 梁传来的弯矩。

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号的数字，表示各梁、柱杆件的线。

图1解：1、简化为两个图：图2、图3所示图2 第二层计算简图图3 底层计算简图2、计算修正后的梁、柱线刚度与弯矩传递系数除底层外，其余各层柱的线刚度应乘以0.9的修正系数。

底层柱的弯矩传递系数为1/2，其余各层柱的弯矩传递系数为1/3。

各层梁的弯矩传递系数，均为1/2.图4 修正后的梁柱线刚度图5 各梁柱弯矩传递系数3、计算各节点处的力矩分配系数 如：G 节点处：7.630.6687.63 3.79GHGH GH GH GD GjGi i i i iμ====++∑ GD 3.790.3327.63 3.79GDGD GH GD GjGi i i i iμ====++∑H 节点处：7.630.3537.63 3.7910.21HGHG HG HG HE HI HjHi i i i i iμ====++++∑3.790.1757.63 3.7910.21HIHI HI HG HE HI HjHi i i i i iμ====++++∑10.210.4727.63 3.7910.21HEHE HE HG HE HI HjHi i i i i iμ====++++∑其余各节点的力矩分配系数见图6、图7。

图6 二层节点处力矩分配系数图7 底层节点处力矩分配系数4、采用力矩分配法计算各梁、柱杆端弯矩（1）第二层： ①计算各梁杆端弯矩。

将各杆变成单跨梁，刚节点看成是固定端。

图8 二层计算简图计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号左负右正），213.13kN m 12F GHql M=-=-⋅ 213.13kN m 12F HGql M ==⋅ 27.32kN m 12F HIql M=-=-⋅ 27.32kN m12F IH ql M ==⋅ ②各梁端节点进行负弯矩分配和传递，各两次，第一次负弯矩分配与传递后再进行第二次负弯矩分配与传递：③计算各柱的杆端弯矩。

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各
1/3。

各层梁的弯矩传递系数，均为1/2.
图4 修正后的梁柱线刚度
图5 各梁柱弯矩传递系数
3、计算各节点处的力矩分配系数 如：G 节点处：
7.630.6687.63 3.79GH
GH GH GH GD Gj
G
i i i i i
μ=
===++∑
将各杆变成单跨梁，刚节点看成是固定端。

图8 二层计算简图
计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号左负右正），
②各梁端节点进行负弯矩分配和传递，各两次，
图9 二层弯矩分配传递过程（2）第一层：
①计算各梁杆端弯矩。

图10 底层计算简图
计算由荷载产生的、各梁的固端弯矩（顺时针转向为正号），写在各梁杆端下
递，
13
89
图11 底层弯矩分配传递过程
5、将二层与底层各梁、柱杆端弯矩的计算结果叠加，就得到各梁、柱的最后
弯矩图，详见图12。

图12 弯矩图（单位：kN m ）
6、力矩再分配
由以上各梁、柱的杆端弯矩图可知，。

土木1204班 组员：卢焕然 邵明明 胡伟 卢鼎 刘杰 张辉 周敏题目：试分别用反弯点法和D 值法计算下图1-1所示框架结构的内力（弯矩、剪力、轴力）和水平位移。

图中在各杆件旁标出了线刚度，其中2600i kN m =? 。

图1-1： （1）反弯点法：解：顶层柱反弯点位于柱中点22h ，底层柱的反弯点位于柱高123h 处，在反弯点处将柱切开，脱离体如图2、图3所示。

图1-2顶层脱离体：图1-3底层脱离体：（1）求各柱剪力分配系数kk ik k μ=∑， 顶层： 20.286223GD IF μμ===⨯+30.428223HE μ==⨯+底层：30.3324DA FC μμ===⨯+40.4324EB μ==⨯+（2）计算各柱剪力：0.2868kN 2.29kN QGD QIF F F ==⨯= 0.4288kN 3.42kN QHE F =⨯= 0.325kN 7.5kN QAD QCF F F ==⨯= 0.425kN 10kN QBE F =⨯=（3）计算杆端弯矩，以节点E 为例说明杆端弯矩的计算 杆端弯矩：2 3.33.42kN 5.64kN m 22EH QHE h M F m =-⨯=-⨯=-⋅（反弯点位于22h 处） 1 3.610kN 12kN m 33EB QBE h M F m =-⨯=-⨯=-⋅（反弯点位于柱123h 处）计算梁端弯矩时，先求出节点柱端弯矩之和为：17.64kN m EH EB M M M =+=-⋅按梁刚度分配：1217.647.84kN m 27ED M =⨯=⋅ 1517.649.8kN m 27EFM =⨯=⋅ 图1-4是刚架弯矩图：8173.782.51 5.643.783.133.783.783.78912.785.649.87.841212.783.781824189图1-4弯矩图（单位kN m ⋅）：（2）D 值法： ①求各柱的剪力值：②求个柱反弯点高度yh ：③求各柱的杆端弯矩： 第二层：=2.16-=M 创上（10.45）3.33.78 =3.55-=5.64M 创上（10.45）3.3=2.160.4 3.3=3M 创下 =3.550.45 3.3=5.64M 创下第一层：=7.08(10.6) 3.69.0M ??上 =10.46(10.55) 3.612.0M ??上=7.080.6 3.6=18.0M 创下 =10.460.55 3.6=24.0M 创下 ④绘制各横梁与柱的弯矩图：8 173.782.515.643.783.133.783.783.78912.785.649.87.841212.783.781824189。

例：如图1所示一个二层框架，忽略其在竖向荷载作用下的框架侧移，用分层法计算框架的弯矩图，括号内的数字，表示各梁、柱杆件的线刚度值（EIil ）。
