测绘像片判读与调绘

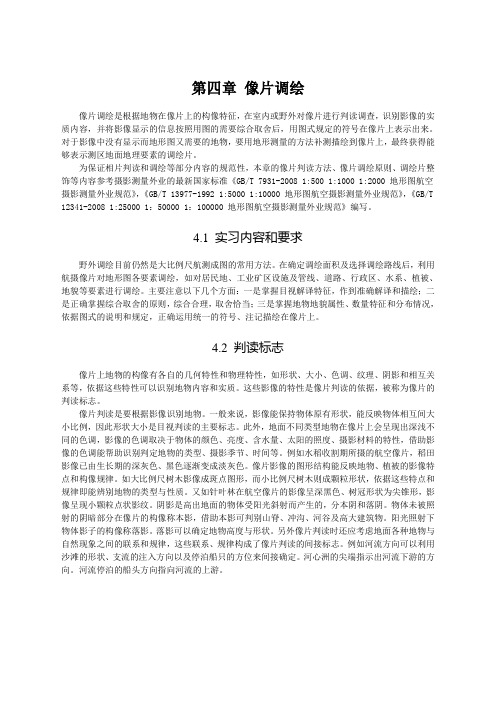

第四章像片调绘像片调绘是根据地物在像片上的构像特征，在室内或野外对像片进行判读调查，识别影像的实质内容，并将影像显示的信息按照用图的需要综合取舍后，用图式规定的符号在像片上表示出来。

对于影像中没有显示而地形图又需要的地物，要用地形测量的方法补测描绘到像片上，最终获得能够表示测区地面地理要素的调绘片。

为保证相片判读和调绘等部分内容的规范性，本章的像片判读方法、像片调绘原则、调绘片整饰等内容参考摄影测量外业的最新国家标准《GB/T 7931-2008 1:500 1:1000 1:2000 地形图航空摄影测量外业规范》，《GB/T 13977-1992 1:5000 1:10000 地形图航空摄影测量外业规范》，《GB/T 12341-2008 1:25000 1：50000 1：100000 地形图航空摄影测量外业规范》编写。

4.1 实习内容和要求野外调绘目前仍然是大比例尺航测成图的常用方法。

在确定调绘面积及选择调绘路线后，利用航摄像片对地形图各要素调绘，如对居民地、工业矿区设施及管线、道路、行政区、水系、植被、地貌等要素进行调绘。

主要注意以下几个方面：一是掌握目视解译特征，作到准确解译和描绘；二是正确掌握综合取舍的原则，综合合理，取舍恰当；三是掌握地物地貌属性、数量特征和分布情况，依据图式的说明和规定，正确运用统一的符号、注记描绘在像片上。

4.2 判读标志像片上地物的构像有各自的几何特性和物理特性，如形状、大小、色调、纹理、阴影和相互关系等，依据这些特性可以识别地物内容和实质。

这些影像的特性是像片判读的依据，被称为像片的判读标志。

像片判读是要根据影像识别地物。

一般来说，影像能保持物体原有形状，能反映物体相互间大小比例，因此形状大小是目视判读的主要标志。

此外，地面不同类型地物在像片上会呈现出深浅不同的色调，影像的色调取决于物体的颜色、亮度、含水量、太阳的照度、摄影材料的特性，借助影像的色调能帮助识别判定地物的类型、摄影季节、时间等。

第四章像片调绘像片调绘是根据地物在像片上的构像特征，在室内或野外对像片进行判读调查，识别影像的实质内容，并将影像显示的信息按照用图的需要综合取舍后，用图式规定的符号在像片上表示出来。

对于影像中没有显示而地形图又需要的地物，要用地形测量的方法补测描绘到像片上，最终获得能够表示测区地面地理要素的调绘片。

为保证相片判读和调绘等部分内容的规范性，本章的像片判读方法、像片调绘原则、调绘片整饰等内容参考摄影测量外业的最新国家标准《GB/T 7931-2008 1:500 1:1000 1:2000 地形图航空摄影测量外业规范》，《GB/T 13977-1992 1:5000 1:10000 地形图航空摄影测量外业规范》，《GB/T 12341-2008 1:25000 1：50000 1：100000 地形图航空摄影测量外业规范》编写。

4.1 实习内容和要求野外调绘目前仍然是大比例尺航测成图的常用方法。

在确定调绘面积及选择调绘路线后，利用航摄像片对地形图各要素调绘，如对居民地、工业矿区设施及管线、道路、行政区、水系、植被、地貌等要素进行调绘。

主要注意以下几个方面：一是掌握目视解译特征，作到准确解译和描绘；二是正确掌握综合取舍的原则，综合合理，取舍恰当；三是掌握地物地貌属性、数量特征和分布情况，依据图式的说明和规定，正确运用统一的符号、注记描绘在像片上。

4.2 判读标志像片上地物的构像有各自的几何特性和物理特性，如形状、大小、色调、纹理、阴影和相互关系等，依据这些特性可以识别地物内容和实质。

这些影像的特性是像片判读的依据，被称为像片的判读标志。

像片判读是要根据影像识别地物。

一般来说，影像能保持物体原有形状，能反映物体相互间大小比例，因此形状大小是目视判读的主要标志。

此外，地面不同类型地物在像片上会呈现出深浅不同的色调，影像的色调取决于物体的颜色、亮度、含水量、太阳的照度、摄影材料的特性，借助影像的色调能帮助识别判定地物的类型、摄影季节、时间等。

第四章像片调绘像片调绘是根据地物在像片上的构像特征，在室内或野外对像片进行判读调查，识别影像的实质内容，并将影像显示的信息按照用图的需要综合取舍后，用图式规定的符号在像片上表示出来。

对于影像中没有显示而地形图又需要的地物，要用地形测量的方法补测描绘到像片上，最终获得能够表示测区地面地理要素的调绘片。

为保证相片判读和调绘等部分内容的规范性，本章的像片判读方法、像片调绘原则、调绘片整饰等内容参考摄影测量外业的最新国家标准《GB/T 7931-2008 1:500 1:1000 1:2000 地形图航空摄影测量外业规范》，《GB/T 13977-1992 1:5000 1:10000 地形图航空摄影测量外业规范》，《GB/T 12341-2008 1:25000 1：50000 1：100000 地形图航空摄影测量外业规范》编写。

4.1 实习内容和要求野外调绘目前仍然是大比例尺航测成图的常用方法。

在确定调绘面积及选择调绘路线后，利用航摄像片对地形图各要素调绘，如对居民地、工业矿区设施及管线、道路、行政区、水系、植被、地貌等要素进行调绘。

主要注意以下几个方面：一是掌握目视解译特征，作到准确解译和描绘；二是正确掌握综合取舍的原则，综合合理，取舍恰当；三是掌握地物地貌属性、数量特征和分布情况，依据图式的说明和规定，正确运用统一的符号、注记描绘在像片上。

4.2 判读标志像片上地物的构像有各自的几何特性和物理特性，如形状、大小、色调、纹理、阴影和相互关系等，依据这些特性可以识别地物内容和实质。

这些影像的特性是像片判读的依据，被称为像片的判读标志。

像片判读是要根据影像识别地物。

一般来说，影像能保持物体原有形状，能反映物体相互间大小比例，因此形状大小是目视判读的主要标志。

此外，地面不同类型地物在像片上会呈现出深浅不同的色调，影像的色调取决于物体的颜色、亮度、含水量、太阳的照度、摄影材料的特性，借助影像的色调能帮助识别判定地物的类型、摄影季节、时间等。

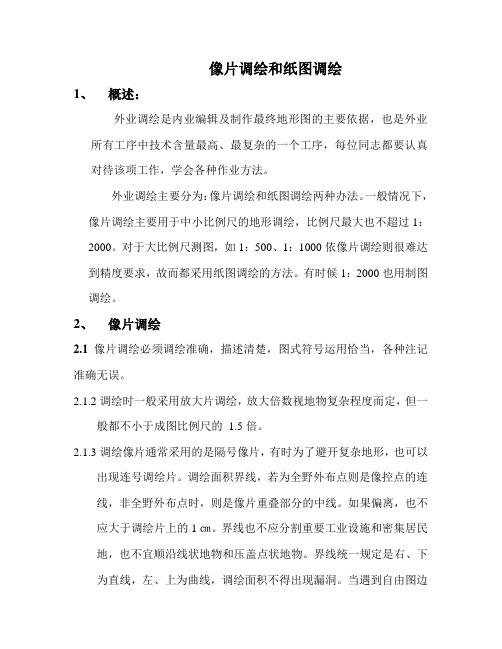

像片调绘和纸图调绘1、概述：外业调绘是内业编辑及制作最终地形图的主要依据，也是外业所有工序中技术含量最高、最复杂的一个工序，每位同志都要认真对待该项工作，学会各种作业方法。

外业调绘主要分为：像片调绘和纸图调绘两种办法。

一般情况下，像片调绘主要用于中小比例尺的地形调绘，比例尺最大也不超过1：2000。

对于大比例尺测图，如1：500、1：1000依像片调绘则很难达到精度要求，故而都采用纸图调绘的方法。

有时候1：2000也用制图调绘。

2、像片调绘2.1像片调绘必须调绘准确，描述清楚，图式符号运用恰当，各种注记准确无误。

2.1.2调绘时一般采用放大片调绘，放大倍数视地物复杂程度而定，但一般都不小于成图比例尺的1.5倍。

2.1.3调绘像片通常采用的是隔号像片，有时为了避开复杂地形，也可以出现连号调绘片。

调绘面积界线，若为全野外布点则是像控点的连线，非全野外布点时，则是像片重叠部分的中线。

如果偏离，也不应大于调绘片上的1㎝。

界线也不应分割重要工业设施和密集居民地，也不宜顺沿线状地物和压盖点状地物。

界线统一规定是右、下为直线，左、上为曲线，调绘面积不得出现漏洞。

当遇到自由图边时，调绘应调出范围线0.6㎝。

2.1.4调绘片上整饰地物时，颜色一般规定如下：黑色：正规表示的各种地物，独立地物；房屋及其附属设施：轮廓线、结构、层数；大车路、乡村路、小路、桥梁、道路附属设施、内部道路、境界、人工地貌、植被符号、管线、直线上的电杆符号，地理名称等。

红色：以简化符号表示的铁路、公路、地类界；电力线、通信线、拐点、叉点符号；各类植被、土质的文字注记、补调的地物、符号“×”、变压器放电符号、房屋附属设施的宽度数据等。

绿色：水涯线、沟渠及宽度注记、流向、干沟、水井、泉、输水管、水准点及房屋数字等。

棕色：冲沟、陡崖等自然地貌和沙地、沙砾地、露岩地、石块地等土质符号及山脉注记等。

兰色：调绘范围线，接边符号，围墙等。

2.1.5像片调绘可以采用先野外判读调查，后室内清绘。

测绘工程学院数字摄影测量学实验报告实验名称：像片判读与调绘专业班级：测绘工程专业112班姓名：许艳超学号：2011122712实验地点：数字摄影测量实验室实验时间：2013-10-7评语：测绘工程系成绩：指导教师：批阅时间：年月日实验二相片判读与调绘一、实验目的（1）根据航摄像片的成像特征，采用综合判读调绘法判读像片上的各类地物和地貌，做的准确判读与调绘；（2）正确掌握综合取舍原则，做到取舍恰当，综合合理；（3）根据各种地物地貌性质，数量特征和分布情况，按图式规定的符号，描绘在相应影像上，并作相应的注记。

（4）掌握描绘技术，满足像面整饰的要求。

二、实验要求每组航片一张，透明纸一张。

按要求画出通灌校区调绘区内的调绘内容，取舍得当，综合合理，注意地物的更改部分，要填补原相片上没有的地物。

三、实验仪器设备皮尺、笔、透明纸、航空像片、木板四、实验步骤像片判读首先根据像片上地物的几何特性和物理特性（如形状、大小、色调、阴影和相互关系等）识别地物内容和实质。

从像片观察可得到，一部分的范围在校内，有一部分在校外，由于对图幅范围内的图像所示地物较为熟悉，决定采用综合判调法进行调绘，即先在室内通过影像识别判绘影像显示的地理要素，得出现有的影像地图中所缺少的目标地物，然后到实地对先前判读中需要补充的地理要素量测，进行野外判读之前，应该根据实际判读地区设计好外业调绘进行线路。

像片判读步骤如下：（1）由本小组组员在给出的航片上线区划出航片的调绘面积。

（2）预读出影像中的主要地物，对于不明确或者无法判读的地类应该特别标明并进行实地考察，然后对外业现地进行查对核实。

（3）考察完地形后，将航片铺在木板上，再将透明纸铺在航片上并固定。

（4）根据实际判读地区设计好外业调绘进行线路。

像片调恢在聚酯薄膜上用铅笔描绘地物，参照调绘的各项指标调绘确定的地物，有疑问的或者是无法判绘的内容留到实地调查和补绘。

利用Google Earth查找连云港市新浦区通灌路即可快速定位到调绘区，参照图片进行初步绘制。
