QS-JMME-115A(ProfilingWI)回流焊炉测温作业指导书

文件编号编制部门工程部拟制02023.07.20
产品型号版本号A1审核工位号SMT-04工序人数1工序名称关键工位是作业工时S节拍S批准
一、操作
准备：
1.1、电源正常开起NO物料名称用量
二、操作内容：1测温仪1PCS
2.1、打开回流焊电源2隔热手套1双
2.2、选择
当前要生产的程序3
2.3、炉温到达设定温
度，测试温度曲线后过炉
4
5
6
变更内容
3.炉后出板处不可以堆积基板
4.生产过程中有异常情况要马上按
下紧急开关并上报
1.回流焊所有可活动处，不可用手去触摸物料编码规格
2.机器没有到达设定温度不可过炉
安全注意事项及要求：仪 器、设 备、工 具、物 料、辅 料SMT作业指导书0
通用
回流焊
RoHS紧急开关
先把电源开关转到
“ON”位置，大约5秒
后按下绿色的“START”
开始按钮，绿色指示
灯亮后，机器正常启
动
在电脑屏显示用户登录
系统时，分别输入，用
户名“USER”和密码“123”，
点“确定”，电脑自动进入
下一步
选择“操作模式”，点击“确
定”，电脑自动进入下一
步
电脑会自动打开默认路
径D盘“RS”文件夹，用鼠
标选择当前要生产的机
种名后，点“确定”自动
进入生产界面。

当所有实际温度都达
到设定温度时，上下
温区会显示绿色，同
时机器三色指示灯绿
灯会点亮，技术人员
测完温度曲线后通知
炉前QC过炉。

SMT回流焊温度曲线测试操作指导书一范文一、目的：用于指导回流焊温度曲线测试操作指示。

二、适用范围：适用于本公司SMT回流焊温度测试三、职责：无四、作业内容：4.1设定温度参数制程界限：4.1.1工程师根据锡膏型号、特殊元件规格、特殊测量位置、FPC制程以及客户的要求制定一个合理的温度曲线测试范围，包括：升温区、浸泡（保温）区、回流区、冷却区的具体参数及定义回流焊标准温度曲线4.1.2预热区：通常是指由室温升温至150度左右的区域。

在此温区，升温速率不宜过快，一般不超过3度/秒。

以防止元器件应升温过快而造成基板变形或元件微裂等现象。

4.1.3浸泡（保温）区：通常是指由110度~190度左右的区域。

在此温区，助焊剂进一步挥发并帮助基板清楚氧化物，基板及元器件均达热平衡，为高温回流做准备。

此区一般持续时间问60~120秒。

4.1.4回流区：通常是指超过217度以上温度区域。

在此温区，焊膏很快熔化，迅速浸润焊接面，并与基板PAD形成新的合金焊接层，达到元件与PAD之间的良好焊接。

此区持续时间一般设定为：45~90秒。

最高温度一般不超过250度（除有特定要求外）。

4.1.5冷却区：该区为焊点迅速降温，将焊料凝固，使焊料晶格细化，提高焊接强度。

本区降温速率一般设置为-3~-1度/秒左右。

4.2测温板的制作4.2.1采用与生产料号一致的样品板作为测温板，制作测温板时，原则上应保留必要的具有代表性的测温元器件，以保证测试测量温度与实际生产温度保持一致。

4.2.2测温板与生产料号在无法保持一致情况下，经工程师验证认可，可使用与之同类型的测温板进行测量。

4.2.3测温点应该选择最具有代表性的区域及元件，比如最大及最小吸热量的元件，零件选取优先级（如Socket-＞Motor-＞大型BGA -＞小型BGA-＞QFP或SOP-＞标准Chip）除此之外，还应选择介于两者之间的一个测温区。

如图：回流焊标准测温点4.2.4 一般测温点在每板上不得少于3个，有BGA或大型IC至少选取4个，基于特殊代表型元件为首选原则选取元件。

制程别发行版本发行日期页数SMT A011/1
站别
6 作 业 指 导 书Standard Operation Procedure 文件编号
机种AM8726M 通用作业说明Operation Instruction
站名回焊炉

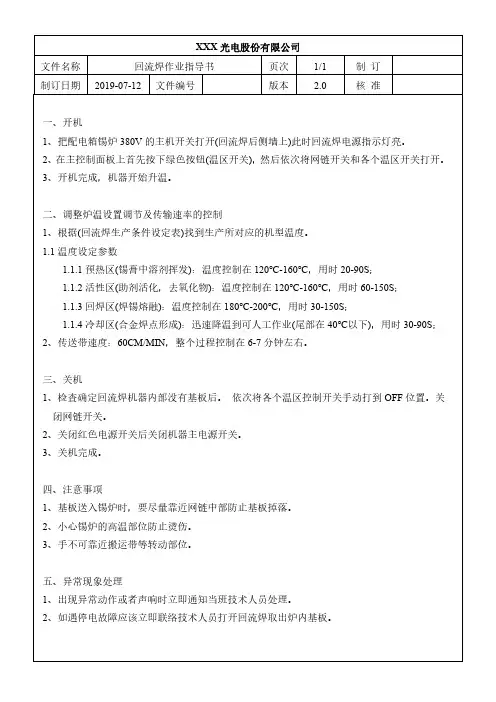

制程参数：1.传送带速度：70cm/min 2.温度设定： 2.1预热区(锡膏中容剂挥发)：以1-2℃/S的速度达到120-160℃温度区域，用时30-90S；1.根据PCB宽度调整回焊炉轨道大小，轨道可调边/轨道固定边与载具相距约1mm。

2.由相关人员进行炉温测试，经品质人员确认OK后方可过炉。

3.将检查OK的PCB水平放置在传送带上。

2.2活性区(助焊剂活化，去除氧化物；蒸发多余水份)：在120-160℃温度区域保持60-90S;
2.3回焊区(焊锡熔融)：以0.5-2℃/S的速度达到215-220℃,回流时间为30-90S
2.4冷却区（合金焊点形成，零件脚与焊盘接为一体）：以1-2.5℃/S的速度降温，用时为30-90s。

作业步骤：
3.非技术人员不可调整制程条件参数，如参数异常，立刻告知技术人员。

4.制程参数只有在所有条件均相符时才具有参考意义。

注意事项：
1.过炉时，PCB之间要有一定间距防止碰撞，目测为5cm以上。

2.回焊炉温度必须达到设定温度，方可送板进行焊接。

炉温曲线图120℃160℃
250
120℃120℃
120℃200℃。

文件名称
回流炉作业指导书

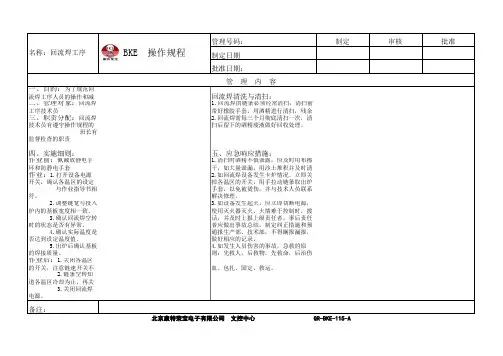

文件名称
文件修订记录
文件名称
1.目的
正确操作机器，确保人机安全及生产正常运行。

2.范围
本程序适用于公司HELLER-1809回流炉作业。

3.参考文件
HELLER-1809回流炉使用操作说明书
4.作业步骤/内容
4.1开机：开机前需确认抽风机是否开启，传输链条及链网传动部是非正常，炉内有无
其他异物，确认无误后将回流炉主电源打开至ON状态。

4.2机器进入操作界面，输入用户名=>输入密码，进入回流炉操作程序=>选择程序打开，
机器进入全自动运行状态。

4.3关机：确定炉内没有板子后，选择冷却模式，机器停止加热并开始降温，同时链条
停止运转，待温度降到95℃以下时，关闭计算机，关闭主电源开关
5.保养要求
5.1具体要求参考《回流焊点检表》WXIMS-FM-7.502-4。

5.2 每天下班时，清洁机器表面，保持机器周围地面清洁。

6.注意事项
6.1当机器的信号灯为绿色的才能过板，信号灯一直为红色的应立即通知技术人员处理。

6.2当机器出现异常情况时，应立即停止过炉，并通知技术人员处理。

6.3当机器报警时，应检查机器是否掉板。

6.4操作时，身体部位不得进入机器的链条传动部位。

文件类别三阶文件FOLUNGWIN回流焊操作作业指导书文件名称： FOLUNGWIN回流焊操作作业指导书签章：文件编号 :版本:A修正次数： 0生效日期：编写部门 : SMT 生产会签会签发放与签收记录是否分发部门份数会签分发部门份数□是□否总经办□是□否行政部□是□否市场部□是□否采购部SMT 事业部组装事业部是否分发部门份数会签分发部门份数□是□否PMC 部□是□否PMC 部□是□否N P I□是□否生产部□是□否生产部□是□否品质部□是□否测试部□是□否工程部□是□否品质部□是□否财务部□是□否财务部□是□否****修改记录*****版本修改内容备注A首次发行制定：审核：核准：文件类别三阶文件版本 :A修正次数： 0 FOLUNGWIN回流焊操作作业指导书页次：2/4生效日期：1.目的为了保障工作人员能按正常统一流程使用FOLUNGWIN FL-VP860回流炉。

2.范围适用本公司 FOLUNGWIN FL-VP860系列回焊炉。

3.内容3.1 开机3.1.1 配电箱总电源空气开关打开。

3.1.2 检查抽风是否开，抽风口的合叶是否打开，有风通过抽风管，风管会颤动。

3.1.3 检查供气气压是否在 0.5 ± 0.05mpa范围内。

3.1.4 开启机器电源开关，将开关转为ON（ - ）位置（如图 1）。

图 1：机器主电源开关图 2：紧急开关3.1.5检查所以紧急开关 (E-STOP)是否都已复位（如图 2）。

3.1.6控制电脑正常启动后，启动到主界面（如图 3）。

3.1.7点击主界面键进入控制界面（如图 4）。

3.1.8点击控制界面做左上方的登陆键（如图 5），输入密码后登陆。

生效日期：3.1.9 登陆后点击左上方文件栏中的打开制程（如图6）。

图3：主界面图4：控制界面图5：登陆界面图6：打开制程文件界面3.1.10 选择需要生产的程序名称后点击打开。

3.1.11 再在控制界面右边选择手动控制，打开开机，风机，加热，运输。
