SMT回流焊温度曲线测试操作指导书一范文一、目的：用于指导回流焊温度曲线测试操作指示。

二、适用范围：适用于本公司SMT回流焊温度测试三、职责：无四、作业内容：4.1设定温度参数制程界限：4.1.1工程师根据锡膏型号、特殊元件规格、特殊测量位置、FPC制程以及客户的要求制定一个合理的温度曲线测试范围，包括：升温区、浸泡（保温）区、回流区、冷却区的具体参数及定义回流焊标准温度曲线4.1.2预热区：通常是指由室温升温至150度左右的区域。

在此温区，升温速率不宜过快，一般不超过3度/秒。

以防止元器件应升温过快而造成基板变形或元件微裂等现象。

4.1.3浸泡（保温）区：通常是指由110度~190度左右的区域。

在此温区，助焊剂进一步挥发并帮助基板清楚氧化物，基板及元器件均达热平衡，为高温回流做准备。

此区一般持续时间问60~120秒。

4.1.4回流区：通常是指超过217度以上温度区域。

在此温区，焊膏很快熔化，迅速浸润焊接面，并与基板PAD形成新的合金焊接层，达到元件与PAD之间的良好焊接。

此区持续时间一般设定为：45~90秒。

最高温度一般不超过250度（除有特定要求外）。

4.1.5冷却区：该区为焊点迅速降温，将焊料凝固，使焊料晶格细化，提高焊接强度。

本区降温速率一般设置为-3~-1度/秒左右。

4.2测温板的制作4.2.1采用与生产料号一致的样品板作为测温板，制作测温板时，原则上应保留必要的具有代表性的测温元器件，以保证测试测量温度与实际生产温度保持一致。

4.2.2测温板与生产料号在无法保持一致情况下，经工程师验证认可，可使用与之同类型的测温板进行测量。

4.2.3测温点应该选择最具有代表性的区域及元件，比如最大及最小吸热量的元件，零件选取优先级（如Socket-＞Motor-＞大型BGA -＞小型BGA-＞QFP或SOP-＞标准Chip）除此之外，还应选择介于两者之间的一个测温区。

如图：回流焊标准测温点4.2.4 一般测温点在每板上不得少于3个，有BGA或大型IC至少选取4个，基于特殊代表型元件为首选原则选取元件。

制程别发行版本发行日期页数SMT A011/1
站别

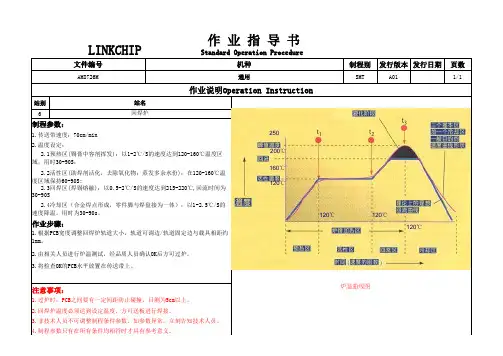

6 作 业 指 导 书Standard Operation Procedure 文件编号
机种AM8726M 通用作业说明Operation Instruction
站名回焊炉
制程参数：1.传送带速度：70cm/min 2.温度设定： 2.1预热区(锡膏中容剂挥发)：以1-2℃/S的速度达到120-160℃温度区域，用时30-90S；1.根据PCB宽度调整回焊炉轨道大小，轨道可调边/轨道固定边与载具相距约1mm。

2.由相关人员进行炉温测试，经品质人员确认OK后方可过炉。

3.将检查OK的PCB水平放置在传送带上。

2.2活性区(助焊剂活化，去除氧化物；蒸发多余水份)：在120-160℃温度区域保持60-90S;
2.3回焊区(焊锡熔融)：以0.5-2℃/S的速度达到215-220℃,回流时间为30-90S
2.4冷却区（合金焊点形成，零件脚与焊盘接为一体）：以1-2.5℃/S的速度降温，用时为30-90s。

作业步骤：
3.非技术人员不可调整制程条件参数，如参数异常，立刻告知技术人员。

4.制程参数只有在所有条件均相符时才具有参考意义。

注意事项：
1.过炉时，PCB之间要有一定间距防止碰撞，目测为5cm以上。

2.回焊炉温度必须达到设定温度，方可送板进行焊接。

炉温曲线图120℃160℃
250
120℃120℃
120℃200℃。

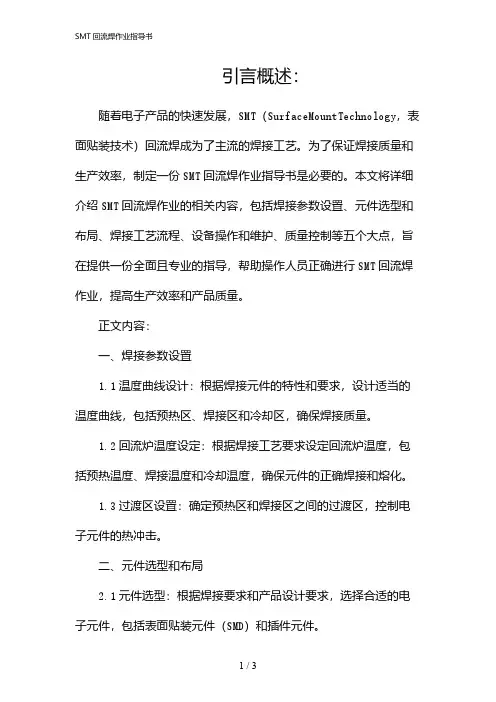

引言概述：随着电子产品的快速发展，SMT（SurfaceMountTechnology，表面贴装技术）回流焊成为了主流的焊接工艺。

为了保证焊接质量和生产效率，制定一份SMT回流焊作业指导书是必要的。

本文将详细介绍SMT回流焊作业的相关内容，包括焊接参数设置、元件选型和布局、焊接工艺流程、设备操作和维护、质量控制等五个大点，旨在提供一份全面且专业的指导，帮助操作人员正确进行SMT回流焊作业，提高生产效率和产品质量。

正文内容：一、焊接参数设置1.1温度曲线设计：根据焊接元件的特性和要求，设计适当的温度曲线，包括预热区、焊接区和冷却区，确保焊接质量。

1.2回流炉温度设定：根据焊接工艺要求设定回流炉温度，包括预热温度、焊接温度和冷却温度，确保元件的正确焊接和熔化。

1.3过渡区设置：确定预热区和焊接区之间的过渡区，控制电子元件的热冲击。

二、元件选型和布局2.1元件选型：根据焊接要求和产品设计要求，选择合适的电子元件，包括表面贴装元件（SMD）和插件元件。

2.2元件布局：根据元件的尺寸、散热要求和信号传输要求，合理安排元件在PCB（PrintedCircuitBoard，印刷电路板）上的布局，防止热点和信号干扰。

三、焊接工艺流程3.1PCB准备：清洁PCB表面，确保焊接区域无尘、无油污，并检查PCB的电气连接和机械连接是否良好。

3.2胶水和焊膏涂布：根据焊接要求，在PCB上涂布胶水和焊膏，确保元件能够正确粘贴和焊接。

3.3元件贴装：使用自动贴装机将电子元件精确地贴到PCB 上，确保位置准确和固定可靠。

3.4回流焊：将贴装好的PCB放入回流炉中进行焊接，根据设定的温度曲线加热和冷却，完成焊接过程。

3.5清洁和检查：在焊接完成后，清洁焊接区域，检查焊接质量和元件的安装效果。

四、设备操作和维护4.1回流炉操作：熟悉回流炉的操作面板和控制参数，保证回流炉的正常运行。

4.2设备维护：定期清洁回流炉内部和外部的油污和灰尘，检查并更换磨损的零部件，保证设备的可靠性和稳定性。

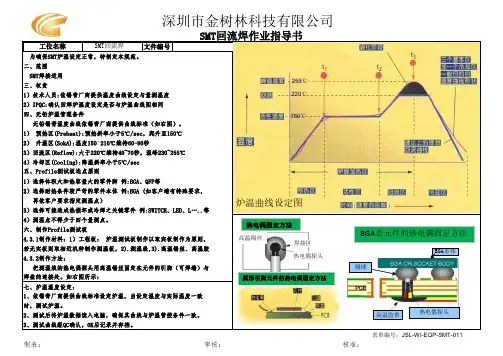

文件编号版本A 编制部门SMT工程部页码第1页/共一页 为确保SMT炉温设定正常，特制定本规范。

二、范围SMT焊接适用三、权责1）技术人员:依锡膏厂商提供温度曲线设定与量测温度2）IPQC:确认回焊炉温度设定是否与炉温曲线图相同四、无铅炉温管理条件无铅锡膏温度曲线依锡膏厂商提供曲线标准（如右图）。

1） 预热区(Preheat):预热斜率小于5℃/sec，爬升至150℃2） 升温区(SokA):温度150῀210℃维持60-90秒3）回流区(Reflow):大于220℃维持40~70秒，温峰230~255℃4）冷却区(Cooling):降温斜率小于5℃/sec1）选择体积大和热容量大的零件脚 例:BGA、QFP等2）选择耐热条件较严苛的零件本体 例:BGA (如客户端有特殊要求， 再依客户要求指定测温点）3）选择可能造成热损坏或冷焊之关键零件 例:SWITCH、LED、L…..等4）测温点不得少于四个量测点。

六、制作Profile测试板4.3.1制作材料：1）工程板： 炉温测试板制作以取实板制作为原则，4.3.2制作方法：把测温线的热电偶探头用高温锡丝固定在元件的引脚（可焊端）与表单编号：JSL-WI-EQP-SMT-011制表：审核：核准：3、测试曲线经QC确认，OK后记录并存档。

若无实板则取相近机种制作测温板，2).测温线,3).高温锡丝、高温胶焊盘的连接处。

如右图所示：七、炉温温度设定：1、依锡膏厂商提供曲线标准设定炉温，当设定温度与实际温度一致时，测试炉温。

2、测试后将炉温数据读入电脑，确保其曲线与炉温管控条件一致。

深圳市金树林科技有限公司SMT回流焊作业指导书工位名称SMT回流焊 五、Profile测试板选点原则炉温曲线设定图 255℃ 150℃ 220℃ 高温锡丝 焊接区 热电偶探头 BGA 本体 高温胶带 热电偶探头锡球 热电偶固定方法 BGA 类元件的热电偶固定方法 翼形引脚元件的热电偶固定方法。

否 是

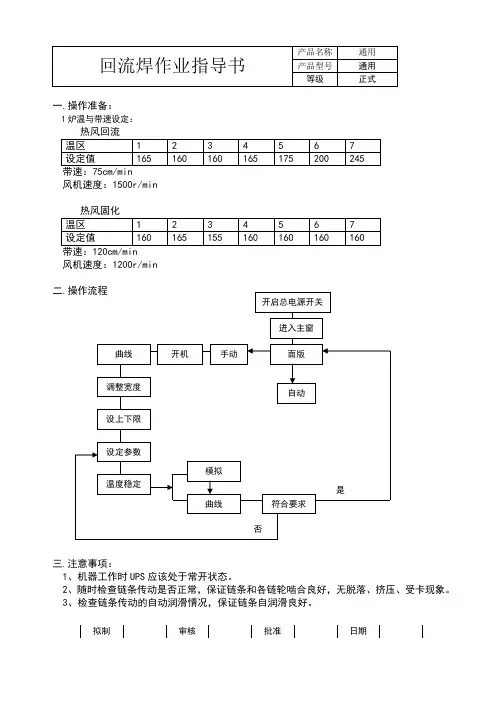

回流焊作业指导书
产品名称
通用 产品型号 通用 等级
正式
一.操作准备：
1炉温与带速设定：
热风回流 温区 1 2 3 4 5 6 7 设定值 165 160 160 165 175 200 245
风机速度：1500r/min
热风固化 温区 1 2 3 4 5 6 7 设定值 160 165 155 160 160 160 160
风机速度：1200r/min
二.操作流程
三.注意事项：
1、机器工作时UPS 应该处于常开状态。

2、随时检查链条传动是否正常，保证链条和各链轮啮合良好，无脱落、挤压、受卡现象。

3、检查链条传动的自动润滑情况，保证链条自润滑良好。

拟制 审核 批准 日期
开启总电源开关
进入主窗
面版
自动 手动
开机
曲线
调整宽度
设上下限 设定参数 温度稳定 模拟 曲线 符合要求。

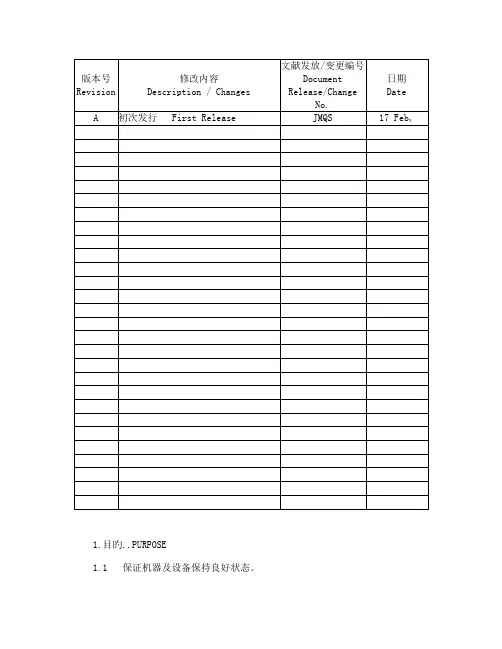

1.目旳..PURPOSE1.1 保证机器及设备保持良好状态。

2.合用范围..SCOPE2.1 此程序合用于所有回流焊炉。

This document covers activity of all Reflow oven.3.定义..DEFINITION3.1 PCB Printed Circuit Board 印刷线路板3.2 MI Manufacturing Instruction 生产作业指导书4.参照文献..REFERENC.DOCUMENT4.1 生产作业指导书Manufacturing Instruction4.2 Profiler 温度测试仪作业指导书 (QS-JMME-114)Profiler Temperature Checker Work Instruction (QS-JMME-114)5.职责..RESPONSIBILITY5.1 工程师及技术员。

Engineer and Technician.5.1.1 当有新产品将要生产前, 必须设定回流焊炉炉温, 速度及进行测温。

When a new product before production, the Reflow oven mustbe setup temperature, speed setting and temperaturetesting.5.1.2 保证每次转变回流焊炉炉温及等待至炉温稳定后, 于1小时内执行测温。

Ensure checked temperature profile within 1 hour aftertemperature stable per change reflow temperature.6.设备及物料..EQUIPMEN.AN.MATERIAL6.1 回流焊测试仪 Profile Checker6.2 高温锡线 High Activity Type Solder Wire6.3 印刷线路板 PCB6.4 铬铁 Iron Tip7.程序..PROCEDURE7.1 回流焊温辨别预热、浸润、回焊和冷却四个部份, 详细如图1。

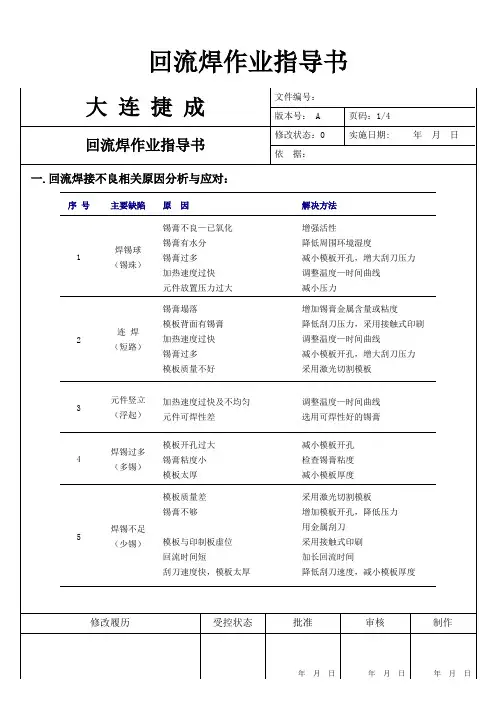

回流焊作业指导书大连捷成文件编号：版本号： A 页码：3/4回流焊作业指导书修改状态：0 实施日期: 年月日依据：5、锡膏中助焊剂的量及焊剂的活性。

焊剂量太多，会造成锡膏的局部塌落，从而使焊锡珠容易产生。

另外，焊剂的活性小时，焊剂的去氧化能力弱，从而也容易产生锡珠。

免清洗锡膏的活性较松香型和水溶型锡膏要低，因此就更有可能产生焊锡珠。

6、此外，锡膏在使用前，须进行3小时以上的解冻，否则，锡膏容易吸收水分，在回流焊接时焊锡飞溅而产生锡珠。

7、模板开孔合适的模板开孔形状及尺寸也会减少焊锡球的产生。

模板开孔的尺寸应比相对应焊盘小10％，同时采用如下图列举的一些模板开孔方式设计进行开孔：8．印制不良线路板的清洗对印制不良线路板进行清洗时，若未清洗干净，印制板表面和过孔内就会残余的部分锡膏，焊接时就会形成锡珠。

因此须加强操作员在生产过程中的责任心，与线路板的清洗方法，严格按照工艺要求进行生产，加强工艺过程的质量控制。

9、元件贴装压力及元器件的可焊性。

如果元件在贴装时压力过大，锡膏就容易被挤压到元件下面的阻焊层上，在再流焊时焊锡熔化跑到元件的周围形成焊锡珠。

解决方法：减小贴装时的压力，并采用上面推荐使用的模板开口形式，避免锡膏被挤压到焊盘外边去。

另外，元件和焊盘焊性也有直接影响，如果元件和焊盘的氧化度严重，也会造成焊锡珠的产生。

经过热风整平的焊盘在锡膏印刷后，改变了焊锡与焊剂的比例，使焊剂的比例降低，焊盘越小，比例失调越严重，这也是产生焊锡珠的一个原因。

综上可见，焊锡珠的产生是一个极复杂的过程，我们在调整参数时应综合考虑，在生产中摸索经验，达到对焊锡珠的最佳控制。

修改履历受控状态批准审核制作回流焊作业指导书。

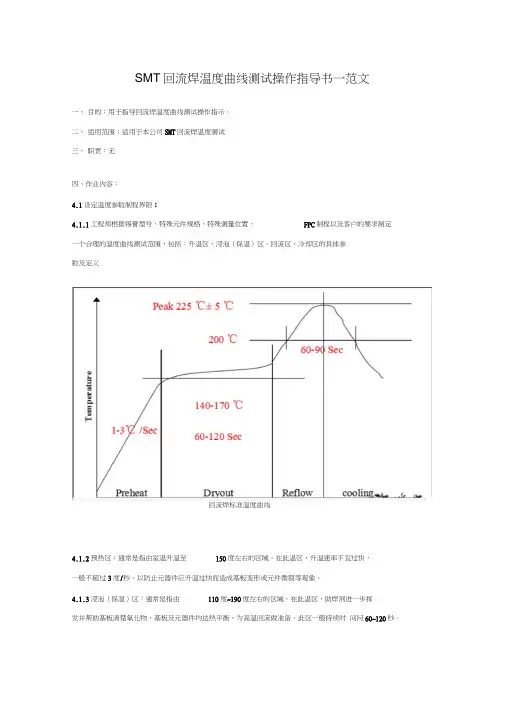

SMT回流焊温度曲线测试操作指导书—范文一、目的：用于指导回流焊温度曲线测试操作指示。

二、适用范围：适用于本公司SMT回流焊温度测试三、职责：无四、作业内容：4.1设定温度参数制程界限:4.1.1工程师根据锡膏型号、特殊元件规格、特殊测量位置、FPC制程以及客户的要求制定一个合理的温度曲线测试范围，包括：升温区、浸泡（保温）区、回流区、冷却区的具体参数及定义回流焊标准温度曲线4.1.2预热区：通常是指由室温升温至150度左右的区域。

在此温区，升温速率不宜过快，一般不超过3度/秒。

以防止元器件应升温过快而造成基板变形或元件微裂等现象。

4.1.3浸泡（保温）区：通常是指由110度~190度左右的区域。

在此温区，助焊剂进一步挥发并帮助基板清楚氧化物，基板及元器件均达热平衡，为高温回流做准备。

此区一般持续时间问60~120秒。

4.1.4回流区：通常是指超过217度以上温度区域。

在此温区，焊膏很快熔化，迅速浸润焊接面，并与基板PAD形成新的合金焊接层，达到元件与PAD之间的良好焊接。

此区持续时间一般设定为：45~90秒。

最高温度一般不超过250度（除有特定要求外）。

4.1.5冷却区：该区为焊点迅速降温，将焊料凝固，使焊料晶格细化，提高焊接强度。

本区降温速率一般设置为-3~-1度/秒左右。

4.2测温板的制作4.2.1采用与生产料号一致的样品板作为测温板，制作测温板时，原则上应保留必要的具有代表性的测温元器件，以保证测试测量温度与实际生产温度保持一致。

4.2.2测温板与生产料号在无法保持一致情况下，经工程师验证认可，可使用与之同类型的测温板进行测量。

4.2.3测温点应该选择最具有代表性的区域及元件，比如最大及最小吸热量的元件，零件选取优先级（如Socket->Motor->大型BGA ->小型BGA->QFP或SOP->标准Chip）除此之外，还应选择介于两者之间的一个测温区。

如图：回流焊标准测温点4.2.4一般测温点在每板上不得少于3个，有BGA或大型IC至少选取4个，基于特殊代表型元件为首选原则选取元件。

回流焊作业指导书
1、打上主电源开关，然后按下UPS开关，风机钮，转
动钮第1温区，第2温区，第3温区，第4温区，冷却钮各温区的设定为：第1温区为180℃、第2温区200℃、第3温区245℃，第4温区265℃，带速设定为每分钟
0.5米。

等待以上的设定都达到设定的标准时，再进行
生产。

（注意：放机板时要特别小心，不能把元件或IC 碰走位，若出现有锡浆未熔解，应检查温区的温度是否合标准。

）
2、在生产完毕后，需要停机时则按逆向时关按钮，先关
第4温区第3温区第2温区第1温区送风机 UPS 冷却总电源。

3、若在生产时遇到紧急情况，则按上紧急停止开关（此
开关至尾有2个红色按钮）此时风机冷却温控都停止工作，但运输链还在工作。

若需要恢复正常工作，就按下旋转急停开关制即可。

4、在工作时出现报警情况，则应检查此温区是否超温，
一般设置温差为正负10℃。

5、设备保养：保持每天操作完毕后，清洁外壳，并按下
开仓钮用风枪吹干净里面杂物，保持机器干净，清洁。
