设计指南（弹簧、稳定杆） 不管悬架的类型如何演变，从结构功能而言，它都是有弹性元件、减振装置和导向机构三部分组成。 一 弹性元件 弹性元件主要作用是传递车轮或车桥与车架或车身之间的垂直载荷，并依靠其变形来吸收能量，达到缓冲的目的。在现用的弹性元件中主要有三种；（1）钢板弹簧，（2）扭杆弹簧，（3）螺旋弹簧。 钢板弹簧设计 板弹簧具有结构简单，制造、维修方便；除作为弹性元件外，还兼起导向和传递侧向、纵向力和力矩的作用；在车架或车身上两点支承，受力合理；可实现变刚度，应用广泛。 (一) 钢板弹簧布置方案 1.1钢板弹簧在整车上布置 (1) 横置；这种布置方式必须设置附加的导向传力装置，使结构复杂，质量加大，只在少数轻、微车上应用。 (2) 纵置；这种布置方式的钢板弹簧能传递各种力和力矩，结构简单，在汽车上得到广泛应用。 1.2 纵置钢板弹簧布置 (1) 对称式；钢板弹簧中部在车轴（车桥）上的固定中心至钢板弹簧两端卷耳中 心之间的距离相等，多数汽车上采用对称式钢板弹簧。 (2) 非对称式；由于整车布置原因，或者钢板弹簧在汽车上的安装位置不动，又 要改变轴距或通过变化轴荷分配的目的时，采用非对称式钢板弹簧。 (二)钢板弹簧主要参数确定 初始条件：1G ~满载静止时汽车前轴（桥）负荷 2G ~满载静止时汽车后轴（桥）负荷 1U G ~前簧下部分荷重 2U G ~后簧下部分荷重 1W F =(G 1-G 1U )/2 ~前单个钢板弹簧载荷 2W F =(G 2-G 2U )/2 ~后单个钢板弹簧载荷 c f ～悬架的静挠度； d f －悬架的动挠度
1L ～汽车轴距； 1、 满载弧高a f 满载弧高指钢板弹簧装在车轴（车桥）上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差。a f 用来保证汽车具有给定的高度。当a f =0时，钢板弹簧在对称位置上工作。为在车架高度已确定时得到足够的动挠度，常取a f = 10～20mm 。 2、 钢板弹簧长度L 的确定 L —指弹簧伸直后两卷耳中心间的距离 （1）钢板弹簧长度对整车影响 当L 增加时：能显著降低弹簧应力，提高使用寿命； 降低弹簧刚度，改善汽车平顺性； 在垂直刚度C 给定的条件下，明显增加钢板弹簧纵向角刚度； 减少车轮扭转力矩所引起的弹簧变形； 原则上在总布置可能的条件下，尽可能将钢板弹簧取长些。 （2）钢板弹簧长度确定 钢板弹簧一般跟据经验确定； 轿车： L =(0.40～0.55)轴距 货车前悬架： L =(0.26～0.35)轴距 后悬架： L =(0.35～0.45)轴距 3、断面尺寸及片数确定 （1）宽度b 的确定 有关钢板弹簧的刚度、强度等，可按等截面简支梁的计算公式计算，但需引入挠度增大系数δ加以修正。因此，可根据修正后的简支梁公式计算钢板弹簧所需的总惯性矩J 0。对称式钢板弹簧 0J ＝[（L-ks ）3c δ]/48E (1) s -U 形螺栓中心距； k -U 形螺栓加紧后无效长度系数（刚性加紧，k=0.5，挠性加紧,k=0）; c -钢板弹簧垂直刚度（N/mm ）,c=F W /f c ; δ-挠度增大系数（先确定与主片等长的重叠片数1n ,再估计一个总片数0n ,求得η＝n 1/n 0,然后用δ＝1.5/[1.04（1＋0.5η）]初定δ；

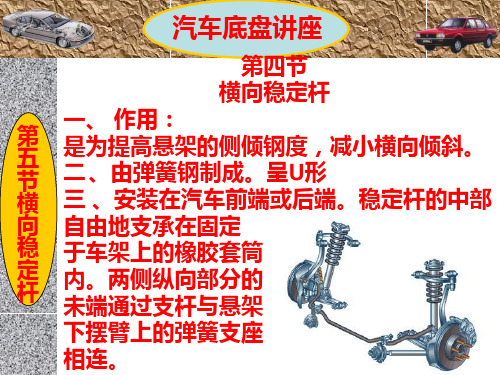

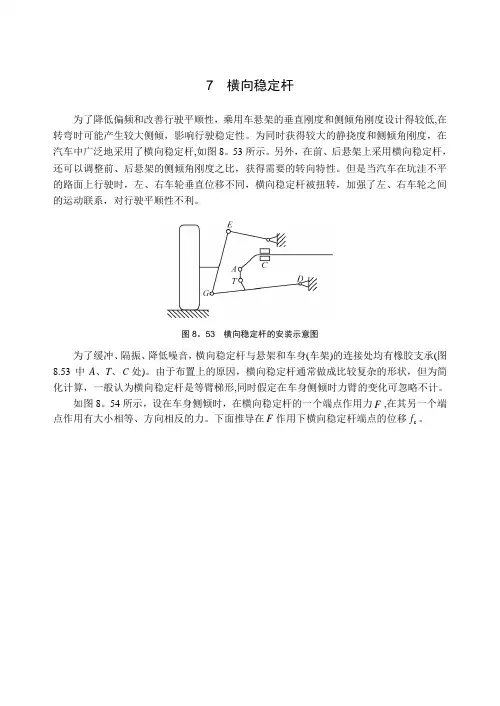

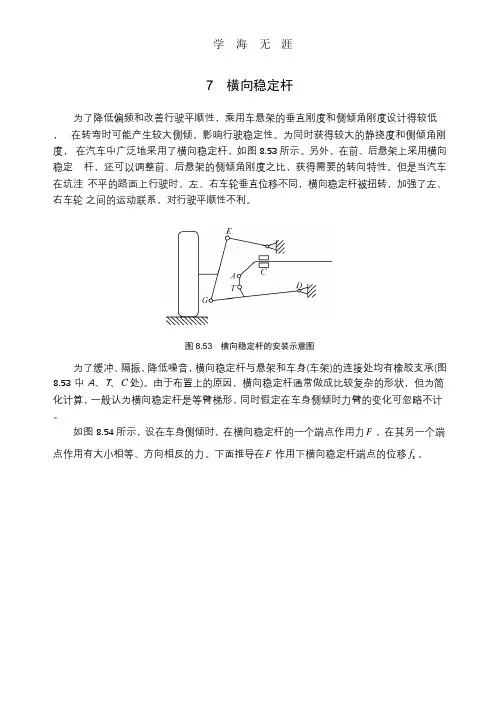

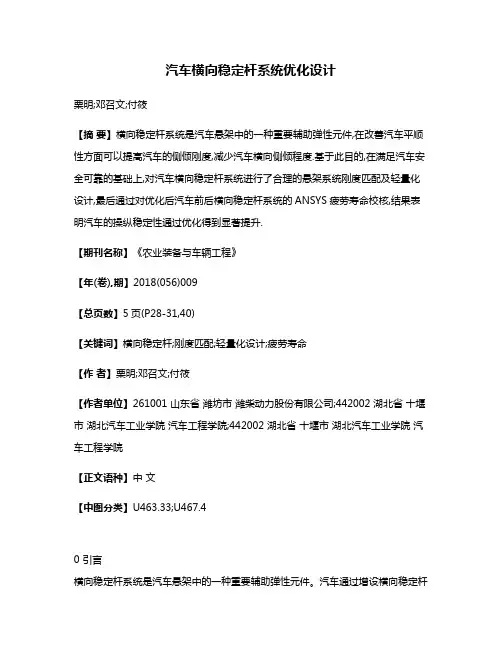

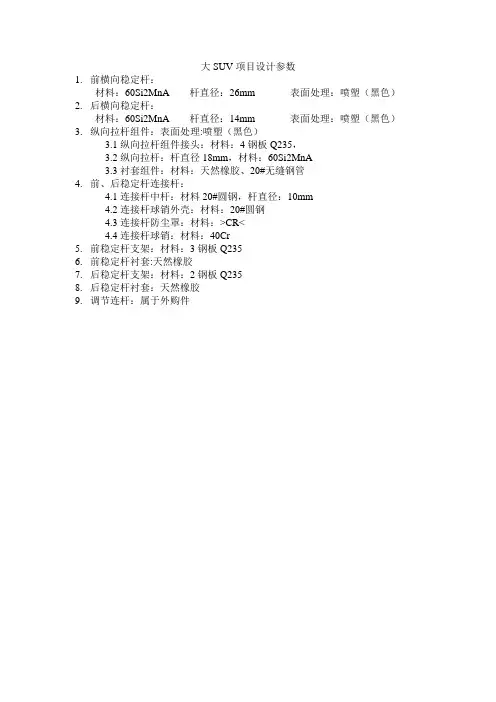

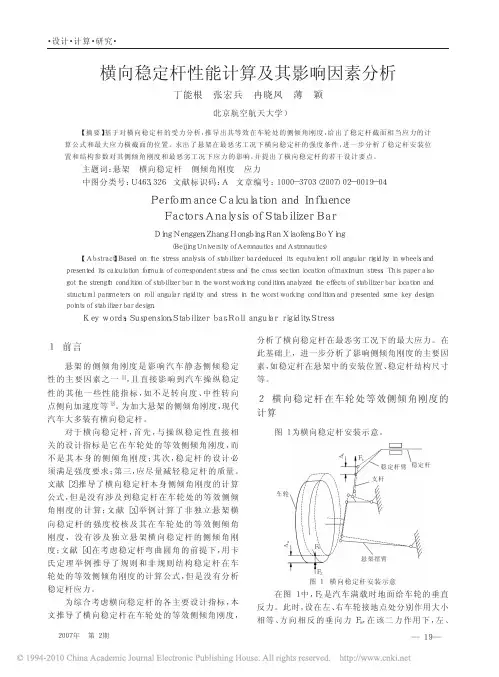

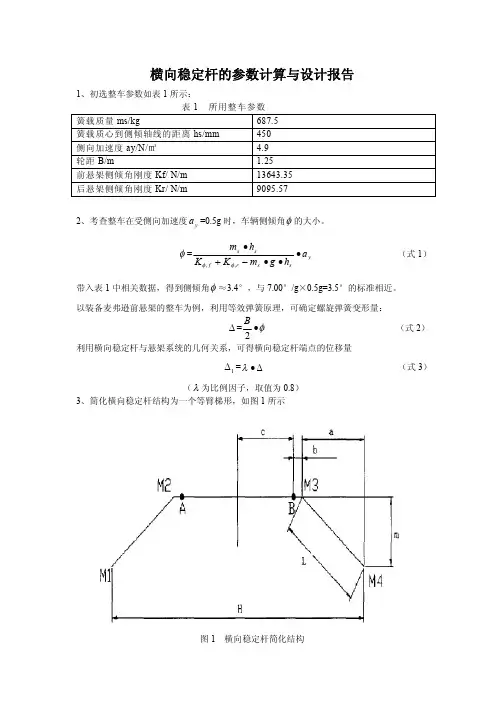

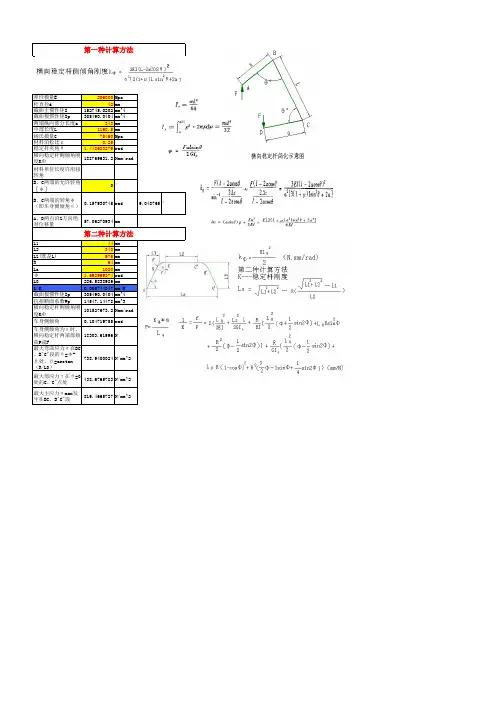

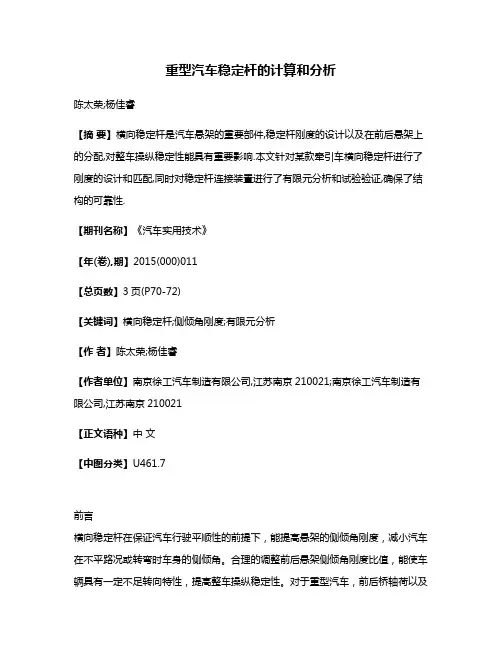

横向稳定杆 横向稳定杆是抑制车体在转弯时产生侧倾的重要部件，横向稳定杆的两头与悬挂摇壁向连，当车体发生侧倾时横向稳定杆会顺势产生扭动，同时产生相反方向的回馈力使车体的侧倾得到控制，因此横向稳定杆实际上就是一根轴向扭动的杆状弹簧。 横向稳定杆又称为防倾杆、横行稳定器。在很多人的眼里，横向稳定杆只是一根不起眼的铁杆，其实它对汽车的操控性有不小的影响。一般的量产车都会装上横向稳定杆，目的是用来达成操控与舒适的妥协。横向稳定杆通常固定在左右悬架的下臂。汽车过弯时由于离心力作用而造成车身的侧倾，导致弯内轮和弯外轮的悬架位伸和压缩，使横向稳定杆的杆身扭转，横向稳定杆就是利用杆身被扭转而产生的反弹力来抑制车身的侧倾的。 悬挂系统的正常工作除了需要有好的弹簧和减震器以外还需要好的横向稳定杆辅助才行，因为弹簧和减震器只负责控制一只车轮，而前、后横向稳定杆却负责协调整个悬挂系统。所以横向稳定杆虽然从外观上看只是两条钢梁，但其作用却不容小视。高性能横向稳定杆就是为了配合减震器、弹簧应运而生的，一般高性能横向稳定杆都是经过冷锻的弹力合金钢线材弯制而成，还需要经过特殊的硬化处理。为了获得更稳定的控制车体侧倾能力，高性能横向稳定杆直径会大于原厂一定水平，可按不同的直径配合不同设计特性的减震器及弹簧，以获得完美的悬挂系统性能表现。
如果汽车左右轮分别通过不同路面凸起或坑洞时，也就是左右两轮的水平高度不相同时，会使横向稳定杆扭转而产生防倾阻力抑制车身侧倾。也就是说当左右两边的悬架上下同小动作时横向稳定杆就不会发生作用，只有在左右两边悬架因为路面起伏或转向过弯造成的不同步动作时横向稳定杆才产生作用。横向稳定杆只有在起作用时才会使悬架变硬，不像硬的弹簧会全面的使悬架变硬。如果要完全靠弹簧来减少车身的侧倾那可能需要非常硬的弹簧，更要用阻尼系数很高的减振器来抑制弹簧的弹跳，这样我们就必须要承受很硬的弹簧和减振器所造成的诸如行驶舒适性变差、行经不平路面时循迹性不良的后遗症。但是如果配合适当的横向稳定杆不但可以减少侧倾，更不必牺牲就在的舒适性和循迹性。因此，横向稳定杆和弹簧的合理搭配是达到行驶舒适性的操劳过度控性“双赢”的可行方法。 用在麦弗逊悬架中的横向稳定杆 所以，横向稳定杆和弹簧所提供的防倾阻力是相辅相成的，而且防倾阻力是成对发生的，也就是说车头的防倾阻力是和车尾防倾阻力伴随发生，但是由于车身配重比例以及其他外力的作用会使得前后的防倾阻力并不平衡，这样便会直接影响车身重量的转移和操控的平衡。假如后轮的防倾阻力太大会造成转向的过度，反之如果前轮的防倾阻力太大会造成转向不足。为了改善操控，不仅可利用横向稳定杆来抵制车身侧倾，还可以用来控制车身倾阻力的前后分配比例。横向稳定杆的功能就是保持车身的良好平衡和限制过弯时的车身侧倾以改善轮胎的贴地性。过弯时内轮的悬架伸长而弯外轮的悬架被压缩，这时横向稳定杆就会产生扭
编号：悬架系统设计计算报告项目名称：国内某车型 项目代码： 007 编制：日期： 校对：日期： 审核：日期： 批准：日期： 汽车设计有限公司 2011年11月
目次 1概述 ................................................................. 1.1 任务来源 ............................................................. 1.2 悬架系统基本介绍 ...................................................... 1.2.1 前悬架的结构形式..................................................... 1.2.2 后悬架的结构形式..................................................... 1.3 计算的目的............................................................ 2悬架系统设计的输入条件.................................................. 3悬架系统偏频的选取及悬架刚度计算......................................... 4弹簧计算.............................................................. 4.1 弹簧刚度的计算........................................................ 4.2 前螺旋弹簧钢丝直径的计算 ............................................... 5悬架系统静挠度计算..................................................... 6悬架侧倾角刚度计算..................................................... 6.1 前悬架侧倾角刚度计算................................................... 6.2 后悬架侧倾角刚度计算................................................... 6.3 整车侧倾角刚度计算..................................................... 6.4 整车的侧倾力矩........................................................ 6.5 整车的纵倾计算........................................................ 6.5.1 纵倾角的计算........................................................ 7减振器参数的确定....................................................... 7.1 减振器阻尼系数的确定................................................... 8参数列表.............................................................. 参考文献.................................................................

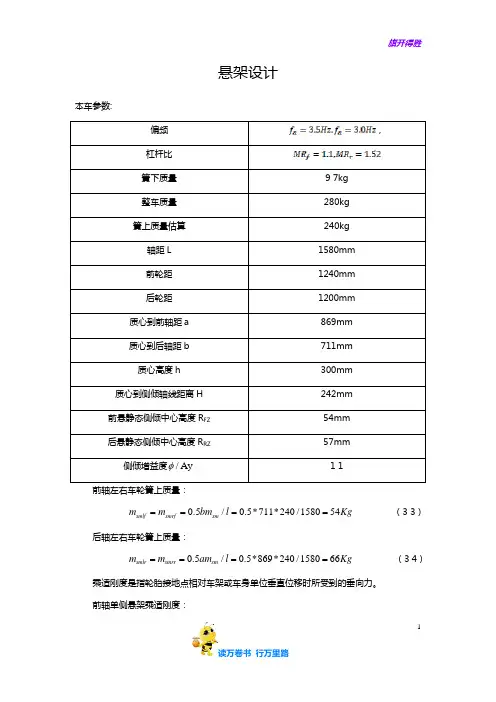

前轮距1200mm 后轮距1150mm 前悬架 等效单横臂长度 l=217.7mm 上横臂2 l=328mm 下横臂1 车轮定位参数 主销内倾角β=6 .16deg 主销后倾角λ=2 deg 上横臂两杆夹角为56 deg 每个杆长度为246.6mm 下横臂两杆夹角为45 deg 每个杆长度为355mm 上下横臂间球头销间距离c=250mm 悬架的定位角 纵向平面内上下横臂的布置 上-5 deg 下 5 deg 横向平面内的布置
上横臂与水平轴的夹角为10.8 deg 水平面内的布置横臂轴与纵轴线平行 h=58.87mm 侧倾中心高w 横向稳定器 支杆长度310mm 支杆底点距纵轴线的长度305mm 横向稳定杆长度225mm 支杆底点与横向稳定杆端点间的距离100mm 减震器导向杆长度293.3mm 后悬架 等效单横臂长度 l=271.6mm 上横臂3 l=328mm 下横臂4 上横臂两杆间夹角为60 deg 每根杆的长度313.6mm 下横臂A形杆的夹角为40 deg 每根杆的长度349mm 下横臂另一杆长为333.4mm 它和纵轴线的夹角为79.6 deg 双横臂结构如图示
上下横臂在车轮上连接点间的距离为260mm 双横臂的布置 水平面内上下横臂摆动轴线的布置 摆动轴与纵轴线平行 纵向平面内的布置 上2 deg 下-5 deg 横向平面内的布置
上横臂与水平轴的夹角为11.66 deg h=62.68mm 侧倾中心高wr 减震器导向杆长度为306.8mm 横向稳定器 支杆长度310mm 支杆底点距纵轴线的长度255mm 横向稳定杆长度175mm 支杆底点与横向稳定杆端点间的距离100mm
