同济同捷科技企业标准
TJI/YJY
悬架运动校核
2005-XX-XX发布2005-XX-XX实施
同济同捷科技发布
TJI/YJY
前言
本标准由同济同捷科技提出。
本标准由同济同捷科技质量与项目管理中心负责归口管理。
本标准主要起草人：
TJI/YJY
悬架运动校核
1、围
本标准适用于同济同捷科技股份总布置分院，使用于悬架系统零部件运动校核的规定。
2、引用标准
无
3、悬架系统零部件运动校核容及要求
3. 悬架系统零部件运动校核容及要求
3.1前悬架运动校核
3.1.1前悬架的上跳极限为前限位块压缩1/2～2/3时的状态为准，轿车、小型客车推荐取1/2，SUV推荐取2/3
3.1.2前悬架的下跳极限为前减振器活塞杆拉出最长长度+0～1mm位置时的状态，其中所加的0～1mm为减振器活塞杆固定橡胶块在非悬挂质量作用下向下的变形量。
3.1.3在前悬架的跳动围及转向状态检查减振器、弹簧和弹簧座与车身轮包、纵梁、制动油管等的间隙，间隙值不小于12mm，推荐以15～
20mm以上为宜。
3.1.4在前悬架的跳动围检查摆臂与副车架的运动间隙，摆臂与副车架不允许有干涉现象。
3.1.5在前悬架的跳动围检查摆臂球头销的摆动围，球头销与球头座碗不允许有干涉现象。
3.1.6在前悬架的跳动围检查稳定杆的运动围和与周边零部件的间隙：稳定杆与副车架间隙不小于6mm；稳定杆与转向拉杆间隙不小于8mm；稳定杆与前围板间隙不小于20mm；稳定杆与纵梁间隙不小于10mm。
3.1.7在前悬架的跳动围及转向状态下检查稳定杆连杆运动围及连杆球头销的摆角：稳定杆连杆不得与周边零件干涉，球头销的摆角在球碗的允许围。
3.1.8在前悬架的跳动围及转向状态下检查稳定杆与连杆是否存在失稳现象：稳定杆不允许出现翻转现象。
3.2后悬架运动校核
3.2.1后悬架的上跳极限为后限位块压缩1/2～2/3时的状态为准，轿车、小型客车推荐取1/2，SUV推荐取2/3
3.2.2后悬架的下跳极限为后减振器活塞杆拉出最长长度+0～2mm位置时的状态，其中所加的0～2mm为减振器活塞杆固定橡胶块在非悬挂质量作用下向下的变形量。
3.2.3在后悬架的跳动围检查减振器、弹簧和弹簧座与车身轮包、纵梁、制动油管等的间隙，间隙值不小于12mm，推荐以15～20mm以上
为宜。
3.2.4在后悬架的跳动围检查稳定杆的运动围和与周边零部件的间隙：稳定杆与副车架间隙不小于6mm.
3.2.5在后悬架的跳动围检查稳定杆连杆运动围及连杆球头销的摆角：稳定杆连杆不得与周边零件干涉，球头销的摆角在球碗的允许围。
3.1.8在后悬架的跳动围检查稳定杆与连杆是否存在失稳现象：稳定杆不允许出现翻转现象。
附件1
悬架运动校核报告模板
目录
一、概述 (8)
二、悬架运动件运动校核 (8)
三、结论 (8)
参考文献 (8)
.
一、概述
二、悬架运动件运动校核
三、结论
参考文献
钢板弹簧悬架系统设计规范 1范围 本规范适用于传统结构的非独立悬架系统，主要针对钢板弹簧和液力筒式减振器等主要部件设计参 数的选取、计算、验证等作出较详细的工作模板。 2规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 QC/T 491-1999汽车筒式减振器尺寸系列及技术条件 QCn 29035-1991汽车钢板弹簧技术条件 QC/T 517-1999汽车钢板弹簧用U形螺栓及螺母技术条件 GB/T 4783-1984汽车悬挂系统的固有频率和阻尼比测定方法 3符号、代号、术语及其定义 GB 3730.1-2001 汽车和挂车类型的术语和定义 GB/T 3730.2-1996 道路车辆质量词汇和代码 GB/T 3730.3-1992 汽车和挂车的术语及其定义车辆尺寸 QC/T 491-1999汽车筒式减振器尺寸系列及技术条件 GB/T 12549-2013汽车操纵稳定性术语及其定义 GB 7258-2017机动车运行安全技术条件 GB 13094-2017 客车结构安全要求 QC/T 480-1999汽车操纵稳定性指标限值与评价方法 QC/T 474-2011客车平顺性评价指标及限值 GB/T 12428-2005客车装载质量计算方法 GB 1589-2016道路车辆外廓尺寸、轴荷及质量限值 GB/T 918.1-1989 道路车辆分类与代码机动车 JTT 325-2013营运客车类型划分及等级评定 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。 4悬架系统设计对整车性能的影响 悬架是构成汽车的总成之一，一般由弹性元件（弹簧）、导向机构（杆系或钢板弹簧）、减振装置 （减振器）等组成，把车架（或车身）与车桥（或车轮）弹性地连接起来。主要任务是传递作用在车轮与车架之间的一切力与力矩，缓和由不平路面传给车架的冲击载荷，衰减由冲击载荷引起的承载系统的 振动，保证汽车的正常行驶。悬架结构、性能不仅影响汽车的行驶平顺性，还对操纵稳定性、燃油经济性、通过性等多种

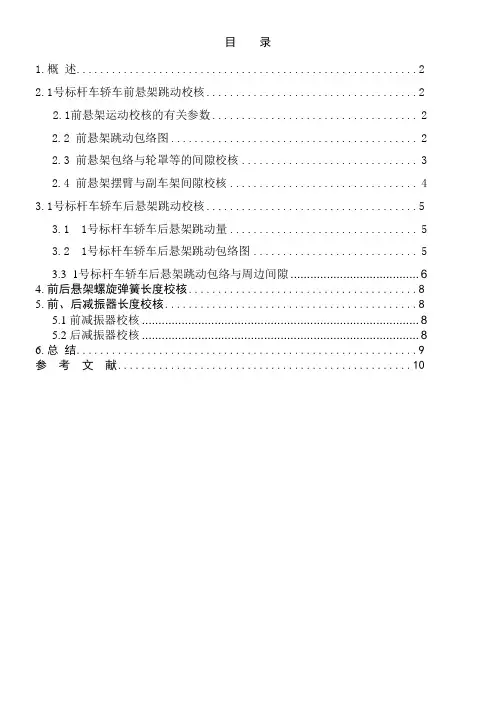

目录 1.概述.......................................... 错误!未定义书签。 2.1号标杆车轿车前悬架跳动校核.................... 错误!未定义书签。 2.1前悬架运动校核的有关参数 .................................... 错误!未定义书签。 2.2 前悬架跳动包络图.................................................. 错误!未定义书签。 2.3 前悬架包络与轮罩等的间隙校核............................. 错误!未定义书签。 2.4 前悬架摆臂与副车架间隙校核 ................................ 错误!未定义书签。 3.1号标杆车轿车后悬架跳动校核.................... 错误!未定义书签。 3.1 1号标杆车轿车后悬架跳动量 ................................. 错误!未定义书签。 3.2 1号标杆车轿车后悬架跳动包络图 .......................... 错误!未定义书签。 3.3 1号标杆车轿车后悬架跳动包络与周边间隙............ 错误!未定义书签。 4.前后悬架螺旋弹簧长度校核....................... 错误!未定义书签。 5.前、后减振器长度校核........................... 错误!未定义书签。 5.1 前减振器校核......................................................... 错误!未定义书签。 5.2 后减振器校核......................................................... 错误!未定义书签。 6.总结 ......................................... 错误!未定义书签。 参考文献 .................................. 错误!未定义书签。 1.概述 悬架是汽车上的重要总成，在汽车行驶过程中，悬架系统因载荷及路面变化 总是处于不断的变化之中,因此在进行总布置设计时，必须对悬架的运动进行校核，防止发生运动干涉。此校核的目的是确定悬架运动至极限位置时占用的空间(对于前悬架应同时考虑上跳、下跳及转向至极限位置时的情况)，从而检查悬架 与轮罩、纵梁、副车架等之间的间隙是否足够，同时检查悬架系统内部在变化过 程中是否存在干涉现象。 下面分别对1号标杆车轿车前、后悬架跳动情况进行分析，对其空间布置情 况进行校核。 2.1号标杆车前悬架跳动校核 1号标杆车轿车前悬架为麦弗逊式独立悬架，驱动方式为发动机前横置、前 驱动，前轮既是转向轮，又是驱动轮。因此，在进行前悬架运动校核时，必须同 时考虑转向、悬架变形两个方面的综合作用。 2.1前悬架运动校核的有关参数 根据前悬架的空间位置及转向器的设计行程（设计行程为152mm），可得1 号标杆车轿车的悬架运动包络图。前悬架的上跳极限按橡胶限位块压缩1/2计算，得出1号标杆车轿车前悬架上跳最大行程38.7mm，即前悬架从满载状态向上最
