了解汽车发动机基本构造详解
汽车要在道路上行驶必须先有动力，而动力的来源确实是发动机。发动机性能的好坏是决定汽车行驶性能的最大因素。目前汽车使用的发动机均属于内燃机，发动机的功能确实是将燃料的化学能转成热能再转成机械能，而机械能也确实是一样所谓的动力。发动机在将燃料转成动力的过程中会通过一定的工作程序，而且此程序是周而复始连续不断的循环。
常见的车用发动机依种类、大小及用途等等的不同而有许多的分类方式。
一、依工作循环方式：
1、奥图循环(Otto cycle)：使用在汽油发动机。
2、狄塞尔循环(Diesel cycle)：使用在柴油发动机。
二、依使用燃料的种类：
1、汽油发动机：要紧使用在汽车、航空器。
2、柴油发动机：要紧使用在汽车、船、发电机。
3、重油发动机：要紧使用在船、发电机。
4、燃气发动机：要紧使用在汽车。
三、依冷却方式分：
1、气冷式发动机
2、水冷式发动机
四、依工作循环冲程分：
1、二冲程发动机：二个冲程完成一个工作循环。
2、四冲程发动机：四个冲程完成一个工作循环。
五、依活塞运动的不同分：
1、往复式活塞发动机(reciprocating engine)
2、回转式活塞发动机(rotary engine)
六、依点火方式分：
1、压缩点火式发动机
2、火花塞点火式发动机
七、依气缸数量分：
1、单气缸发动机
2、多气缸发动机
八、依气缸排列方式分：
1、直列式发动机
2、V型发动机
3、W型发动机
4、水平对置发动机
现行汽车产品上所使用的发动机，要紧为采纳奥图循环、以汽油为燃料的往复式活塞四冲程多气缸自然进气发动机，依不同的排气量与工程需求，有直列四缸、V型六气缸等形式。各种型式的发动机所采纳的零件，以及在发动机外部的次系统零组件，都专门的相似。接下来我们将为大伙儿一一的介绍发动机的各项零件和次系统的原理及功能。
●发动机的差不多构造——缸径、冲程、排气量与压缩比
发动机是由凸轮轴、气门、气缸盖、气缸体、活塞、活塞连杆、曲轴、飞轮、油底壳等要紧组件，以及进气、排气、点火、润滑、冷却等系统所组合而成。以下将分别介绍在汽车型录的“发动机规格表”中常见的缸径、冲程、排气量、压缩比、SOHC、DOHC等名词。
缸径：
气缸体上用来让活塞做运动的圆筒空间的直径。
冲程：
活塞在气缸体内运动时的起点与终点的距离。一样将活塞在最靠近气门时的位置定为起点，此点称为“上止点”；而将远离气门时的位置称为“下止点”。
排气量：
将气缸的面积乘以冲程，即可得到气缸排气量。将气缸排气量乘以气缸数量，即可得到发动机排气量。以丰田花冠1.8L车型的直列4气缸发动机为例：
缸径：79.0mm，冲程：91.5mm，气缸排气量：448.5cc；
发动机排气量＝气缸排气量×气缸数量＝448.5cc×4＝1794cc。
压缩比：
最大气缸容积与最小气缸容积的比率。最小气缸容积即活塞在上止点位置时的气缸容积，也称为燃烧室容积。最大气缸容积即燃烧室容积加上气缸排气量，也确实是活塞位于下止点位置时的气缸容积。
丰田花冠1.8L发动机的压缩比为10：1，其运算方式如下：
气缸排气量：448.5cc，燃烧室容积：49.83cc；
压缩比＝(49.84＋448.5)：49.84＝9.998：1≈10：1。
●发动机的差不多构造——凸轮轴与气门
凸轮轴：
在一支轴上有许多犹如“蛋形”凸轮，其被安装在气缸盖的顶部，用来驱动进气气门和排气气门做开启与关闭的动作。
在凸轮轴的一端会安装一个传动轮，以链条或皮带与位于曲轴上的传动轮连接。在以链条传动的系统中此传动轮为一齿轮；在以皮带传动的系统中此传动轮为一个齿槽的皮带轮。
一样双顶置凸轮轴(DOHC)设计的发动机，其进气和排气的凸轮轴均挂上一个传动轮，由链条或皮带直截了当带动凸轮轴转动。有些发动机为了减少气门夹角，而将凸轮轴的传动方式改变成以链条传动方式带动进气或排气的凸轮轴，再藉由安装在进气和排气的凸轮轴上的齿轮以链条带动另外一支凸轮轴。
丰田专门的“TWIN CAM”设计方式，则是以链条或皮带去带动位于进气或排气的凸轮轴上的传动轮，之后再以安装在进气和排气的凸轮轴上的无间隙齿轮机构带动另外一支凸轮轴。
气门：
操纵空气进出气缸的阀门。让空气或混合气进入的称为“进气气门”。让燃烧后的废气排出的称为“排气气门”。
●发动机差不多构造─SOHC单凸轮轴发动机
发动机的凸轮轴装置在气缸盖顶部，而且只有一支凸轮轴，一样简称为OHC (顶置凸轮轴，Over Head Cam Shaft)。凸轮轴透过摇臂驱动气门做开启和关闭的动作。
在每气缸二气门的发动机上还有一种无摇臂的设计方式，此方式是将进气门和排气门排在一直在线，让凸轮轴直截了当驱动气门做开闭的动作。有VVL装置的发动机则会透过一组摇臂机构去驱动气门做开闭的动作。
●发动机差不多构造——DOHC双凸轮轴发动机
此种发动机在气缸盖顶部装置二支凸轮轴，由凸轮轴直截了当驱动气门做开启和关闭的动作。仅有少数发动机是设计成透过摇臂去驱动气门做开闭的动作。有VVL装置的发动机则会透过一组摇臂机构去驱动气门做开闭的动作。
DOHC较SOHC的设计来得优秀的要紧缘故有二：一是凸轮轴驱动气门的直截了当性，使气门有较佳的开闭过程，而提升气缸在进气和排气时的效率；另一则是火花塞能够装置在气缸盖中间的区域，使混合气在气缸内部能够获得更好、更平均的燃烧。
●直列发动机 VS V型发动机
◆直列发动机
一如其名，直列发动机气缸排列成一条直线。
发动机的所有气缸均排列在同一平面上，形成一直列的情形，称为直列发动机。以直列四气缸发动机为例，常见的标示方式有二种，一是取与排列外型相似的I做标示，就标示为“I4”。另外一种则是以英文Line做开头，而标示为“Line 4”或“L6”以代表直列4气缸或是直列6气缸发动机之意。
◆V型发动机
气缸数增加，采纳V型排列的发动机能够有效减少发动机提及，增加车内空间。
发动机的气缸分别排列在二个平面上，此二个平面相互产生一个夹角。气缸呈V型排列的发动机会因气缸数量的不同，而有60、90、120度三种常见的角度。发动机气缸排列在两个相交的V型平面上，则称为“W型发动机”，而夹角为180度的发动机则另外称为“水平对置式发动机”。
●可变气门正时&可变长度进气岐管
◆可变气门正时：
曲轴经由齿状的传动装置带动凸轮轴转动，使气门在做开启与关闭的动作时会与曲轴的转动角度成一定的对应关系。
由于气体流淌的性质会随着发动机运转速度的快慢而改变，如何使气缸在不同的转速下都能够获得良好的进气效率？为此必须改变气门在开启与关闭时刻。经由安装在凸轮轴前端的油压装置使凸轮轴能够另外做一小角度转动，以使进气门在转速升高时得以提早开启。
◆可变长度进气岐管：
为了使发动机在高、低转速时能够坚持平稳的进气效率，如何制造出长度适合的进气管路就成了一件重要的课题。藉由在进气管路中设置阀门来使进气管路改变成长、短二种路径。以满足发动机在高转速运转时需要流速快、动能大的气流；同时在低转速时供给发动机适当流量的空气。如此就能够使发动机在高转速时获得较大的马力，而在较低转速时有较佳的油耗表现。
汽车发动机构造原理图 解 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
汽车发动机构造原理图解 发动机是一种由许多机构和系统组成的复杂机器。无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。? （1)?曲柄连杆机构 曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。 （2)?配气机构 配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。? （3)?燃料供给系统 汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。 （4)?润滑系统 润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。 （5)?冷却系统? 冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。? （6)?点火系统 在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。 （7)?起动系统 要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。? 汽油机由以上两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系

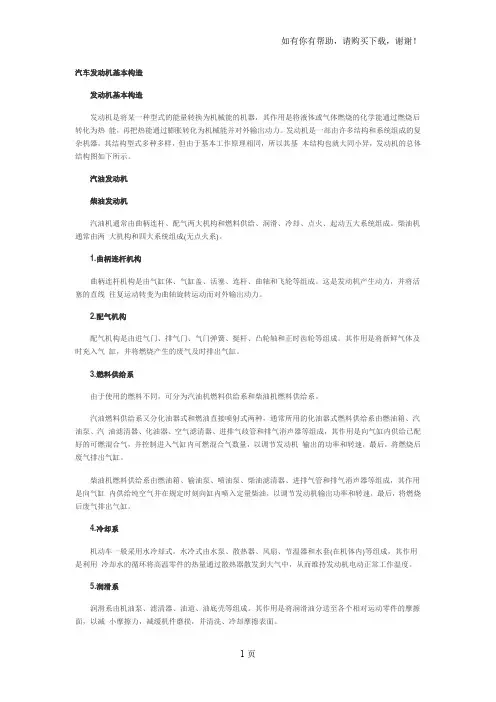

1. 发动机是将某一种型式的能量转换为机械能的机器，其作用是将液体或气体燃烧的化学能通过燃烧后 转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。发动机是一部由许多结构和系统组成的复杂机器，其结构型式多种多样，但由于基本工作原理相同，所以其基本结构也就大同小异，发动机的总体结构图如下所示。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 汽油发动机 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 柴油发动机 汽油机通常由曲柄连杆、配气两大机构和燃料供给、润滑、冷却、点火、起动五大系统组成。柴油机通常由两大机构和四大系统组成(无点火系)。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 1．曲柄连杆机构 曲柄连杆机构是由气缸体、气缸盖、活塞、连杆、曲轴和飞轮等组成。这是发动机产生动力，并将活塞的直线往复运动转变为曲轴旋转运动而对外输出动力。 0 && image.height>0){if(image.width>=510){this.width=510;this.height=image.height*510/im age.width;}}" border=0> 2．配气机构 配气机构是由进气门、排气门、气门弹簧、挺杆、凸轮轴和正时齿轮等组成。其作用是将新鲜气体及时充入气缸，并将燃烧产生的废气及时排出气缸。 3．燃料供给系 由于使用的燃料不同，可分为汽油机燃料供给系和柴油机燃料供给系。 汽油燃料供给系又分化油器式和燃油直接喷射式两种，通常所用的化油器式燃料供给系由燃油箱、汽油泵、汽油滤清器、化油器、空气滤清器、进排气歧管和排气消声器等组成，其作用是向气缸内供给已配好的可燃混合气，并控制进入气缸内可燃混合气数量，以调节发动机输出的功率和转速，最后，将燃烧后废气排出气缸。 柴油机燃料供给系由燃油箱、输油泵、喷油泵、柴油滤清器、进排气管和排气消声器等组成，其作用是向气缸内供给纯空气并在规定时刻向缸内喷入定量柴油，以调节发动机输出功率和转速，最后，将燃烧后废气排出气缸。 4．冷却系
了解汽车发动机基本构造详解 汽车要在道路上行驶必须先有动力，而动力的来源确实是发动机。发动机性能的好坏是决定汽车行驶性能的最大因素。目前汽车使用的发动机均属于内燃机，发动机的功能确实是将燃料的化学能转成热能再转成机械能，而机械能也确实是一样所谓的动力。发动机在将燃料转成动力的过程中会通过一定的工作程序，而且此程序是周而复始连续不断的循环。 常见的车用发动机依种类、大小及用途等等的不同而有许多的分类方式。 一、依工作循环方式： 1、奥图循环(Otto cycle)：使用在汽油发动机。 2、狄塞尔循环(Diesel cycle)：使用在柴油发动机。 二、依使用燃料的种类： 1、汽油发动机：要紧使用在汽车、航空器。 2、柴油发动机：要紧使用在汽车、船、发电机。 3、重油发动机：要紧使用在船、发电机。 4、燃气发动机：要紧使用在汽车。 三、依冷却方式分： 1、气冷式发动机
2、水冷式发动机 四、依工作循环冲程分： 1、二冲程发动机：二个冲程完成一个工作循环。 2、四冲程发动机：四个冲程完成一个工作循环。 五、依活塞运动的不同分： 1、往复式活塞发动机(reciprocating engine) 2、回转式活塞发动机(rotary engine) 六、依点火方式分： 1、压缩点火式发动机 2、火花塞点火式发动机 七、依气缸数量分： 1、单气缸发动机 2、多气缸发动机 八、依气缸排列方式分： 1、直列式发动机 2、V型发动机 3、W型发动机 4、水平对置发动机 现行汽车产品上所使用的发动机，要紧为采纳奥图循环、以汽油为燃料的往复式活塞四冲程多气缸自然进气发动机，依不同的排气量与工程需求，有直列四缸、V型六气缸等形式。各种型式的发动机所采纳的零件，以及在发动机外部的次系统零组件，都专门的相似。接下来我们将为大伙儿一一的介绍发动机的各项零件和次系统的原理及功能。 ●发动机的差不多构造——缸径、冲程、排气量与压缩比 发动机是由凸轮轴、气门、气缸盖、气缸体、活塞、活塞连杆、曲轴、飞轮、油底壳等要紧组件，以及进气、排气、点火、润滑、冷却等系统所组合而成。以下将分别介绍在汽车型录的“发动机规格表”中常见的缸径、冲程、排气量、压缩比、SOHC、DOHC等名词。
第1篇汽车发动机构造与原理 第1章发动机基本结构与工作原理 内容提要 1.四冲程汽油机基本结构与工作原理 2.四冲程柴油机基本结构与工作原理 3.二冲程汽油机基本结构与工作原理 4.发动机的分类 5.发动机的主要性能指标 发动机：将其它形式的能量转化为机械能的机器。 内燃机：将燃料在气缸内部燃烧产生的热能直接转化为机械能的动力机械。有活塞式和旋转式两大类。本书所提汽车发动机，如无特殊说明，都是指往复活塞式内燃机。 内燃机特点：单机功率范围大（0.6—16860kW）、热效率高（汽油机略高于0。3，柴油机达0.4左右）、体积小、质量轻、操作简单，便于移动和起动性能好等优点.被广泛应用于汽车、火车、工程机械、拖拉机、发电机、船舶、坦克、排灌机械和众多其它机械的动力。 1.1 四冲程发动机基 本结构及工作原理 1.1。1 四冲程汽油机基本结 构及工作原理 1。四冲程汽油机基本结构 （图1—2） 2。四冲程汽油机基本工 作原理（图1-2) 图1-2 四冲程汽油机基本结构简图 1-气缸 2-活塞 3-连杆 4-曲轴 5-气缸盖 6-进气 门 7-进气道 8-电控喷油器 9-火花塞 10-排气门22
23 表1-1 四冲程汽油机工作过程 3.工作过程分析 （1）四冲程发动机：活塞在上、下止点间往复移动四个行程（相当于曲轴旋转了两周),完成进气、压缩、作功、排气一个工作循环的发动机就称为四冲程发动机。 四个行程中，只有一个行程作功，造成曲轴转速不均匀，工作振动大。所以在曲轴后端安装了一个质量较大的飞轮，作功时飞轮吸收储存能量，其余三个行程则依靠飞轮惯性维持转动. （2)冲程与活塞行程： 冲程:指发动机的类型； 行程S :指活塞在上、下两个止点之间距离； 气缸工作容积V s ：一个活塞在一个行程中所扫过的容积。 S D V s 10 6 2 4⨯= π 式中 V s ——工作容积（m 3)； D ——气缸直径（mm)； S -—活塞行程（mm)。 发动机的排量V st ：一台发动机所有气缸工作容积之和. i V V s st = 式中 V st ——发动机的排量(L ）； i ——气缸数。 （3）压缩行程的作用 一是提高进入气缸内混合气的压力和温度（压缩终了的气缸内气体压力可达0。6~1.2MPa ，温度达600K ～700K ），为混合气迅速着火燃烧创造条件; 二是可以有效提高发动机的燃烧热效率η.由热力学第一定律
汽车发动机基本构造 汽车发动机是汽车最重要的组成部分之一，它是驱动整个车辆行驶的动力来源。发动机的基本构造可以分为以下几个部分： 1.缸体：发动机的缸体是发动机最基本的部分，它是整个发动机的支架，也是安装汽缸、水道、油路等重要零部件的位置。缸体材质一般为铸铁或铝合金，具有高强度、高刚度、抗腐蚀等特点。 2.汽缸组件：缸体内部设有一定数量的汽缸，汽缸组件是发动机的核心部分，它可以将燃烧室中的高温高压气体转化为机械能，从而推动车轮运动。汽缸通常由钢铁或铝合金制成，表面喷涂一层特殊的镀铬涂层，以提高其耐磨性和耐腐蚀性。汽缸的数量可以根据发动机的类型和设计需要进行选择，常见的汽車發動機一般都有四缸、六缸和八缸。 3.阀门组件：阀门组件包括进气门和排气门，它们控制着燃料、空气、废气的进出，是发动机控制燃烧过程的关键部件。阀门材质多为优质钢铁或高温合金材料，经过特殊处理后可以提高其耐磨性、耐腐蚀性和密封性。
4.曲轴组件：曲轴是发动机中心部分的关键零件，它通过连杆将 气缸内的动力转化为能够推动车轮的机械能。曲轴材质通常为合金钢 或铝合金，具有高硬度、高强度和耐疲劳性能。 5.配气机构：配气机构是发动机中调节气门开闭时间，控制进气 和排气的开始时间和结束时间的重要部件，通常由凸轮轴、齿轮、液 压器、涡轮增压等部件组成。不同的发动机类型和设计需要，采用的 配气机构也不同。 6.燃料供给系统：燃料供给系统是汽车发动机中非常重要的部分，它控制着燃油的供应和燃烧过程的质量。常见的燃料供给系统有化油 器系统、点火控制系统、电喷系统等等。 总之，汽车发动机是一种极其复杂的机械系统，它的设计和制造 需要多种工艺和技术的综合应用，才能保证其高效、可靠地运行。汽 车发动机有各种各样的形式，如何根据不同的需求选购适合的发动机 是非常重要的。
第1篇 汽车发动机结构与原理 第1章 发动机基本结构与工作原理 发动机：将其他形式的能量转变成机械能的机器。 内燃机：将燃料在气缸内部焚烧产生的热能直接转变成机械能的动力机械。有活塞式和旋转式两大类。本书所提汽车发动机，如无特别说明，都是指来去生塞式内燃机。 内燃机特色：单机功率范围大（0.6-16860kW ）、热效率高（汽油机略高于0.3，柴油机达0.4左右）、体积小、质量轻、操作简单，便于挪动和起动性能好等长处。被宽泛应用于汽车、火车、工程机械、拖沓机、发电机、船舶、坦克、排灌机械和众多其他机械的动力。 1.1 四冲程发动机基本结构及工作原理 1.1.1 四冲程汽油机基本结构及工作原理 （图1-2） 2.四冲程汽油机基本工作原理（图1-2） 表1-1 四冲程汽油机工作过 内容概要 柴油机基本结构与工作原理 图1-2 四冲程汽油机基本结构简图 1-气缸 2-活塞 3-连杆 4-曲轴 5-气缸盖 6-进气门 7-进气道 8-电控喷油器 9-火花塞 10-排气门
程 作过程剖析 （1）四冲程发动机：活塞在上、下止点间来去挪动四个行程（相当于曲轴旋转了两周），达成进气、压缩、作功、排气一个工作循环的发动机就称为四冲程发动机。 四个行程中，只有一个行程作功，造成曲轴转速不均匀，工作振动大。所以在曲轴后端安装了一个质量较大的飞轮，作功时飞轮汲取储藏能量，其他三个行程则依赖飞轮惯性保持转动。 （2）冲程与活塞行程： 冲程：指发动机的种类； 行程S ：指活塞在上、下两个止点之间距离； 气缸工作容积V s ：一个活塞在一个行程中所扫过的容积。 S D V s 10 6 2 4⨯= π 式中 V s ——工作容积（m 3）； D ——气缸直径（mm ）； S ——活塞行程（mm ）。 发动机的排量V st ：一台发动机全部气缸工作容积之和。 i V V s st = 式中 V st ——发动机的排量（L ）； i ——气缸数。 （3）压缩行程的作用 一是提升进入气缸内混淆气的压力和温度（压缩终了的气缸内气体压力可达0.6~1.2MPa ，温度达600K~700K ），为混淆气快速着火焚烧创建条件； 二是能够有效提升发动机的焚烧热效率η。由热力学第必定律

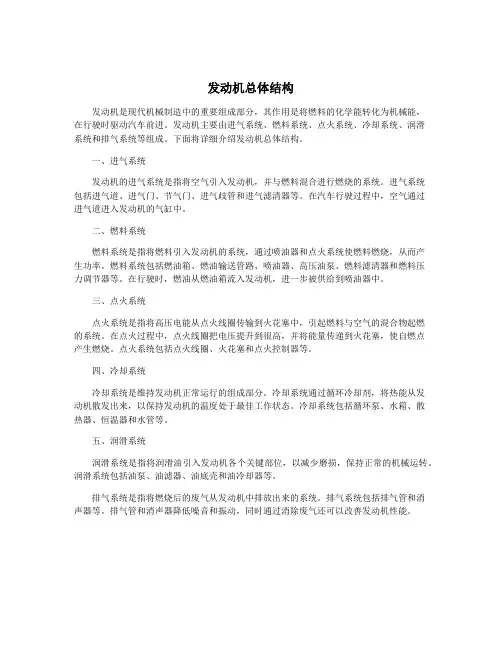

发动机总体构造认识 一、桑塔纳 2000AJR 发动机在整车中的位置 汽车发动机是汽车的动力源泉， 为整个汽车提供动力。 一般轿车来说， 除个别型号的汽 车外，发动机通常安装在车头箱中。 1— AJR 发动机 2 —离合器 3 —变速器 4 —真空助力器 5 —防抱死制动系统 （ABS ） 6 —动力转向器 7 —传动轴 8 —盘式制动器 （ 前 轮 ） 9— 前悬架 10 —排气系统 11 —燃油箱 12 —后悬架 13 —鼓式制动器 （ 后轮 ） 14 —车身 二、 AJR 发动机技术参数 1. 发动机代码 AJR 2. 排量 1.781L 3. 缸径 81mm 4. 冲程 86.4mm 5. 压缩比 9.5 6. 功率 74kW 7. 额定功率时转速 5200 r/min 8. 最大扭矩 155Nm 9. 最大扭矩是转速 3800 r/min 10. 使用汽油标号（研究法辛烷值） 90 RON 11. 喷射控制系统 M.3.8.2 12. 点火系统 M.3.8.2. 13. 爆震控制 有 14. 自诊断 有 15. λ控制 有
三、AJR发动机总体结构 1. 作用发动机的作用主要是将燃料燃烧的热能转化成机械能，并对外输出。 2.组成汽油发动机基本上都是由 2大机构和 5大系统组成：曲柄连杆机构、 配气机构、燃料供给系、润滑系、冷却系、点火系和起动系。 1—正时齿形带护罩 2 —空调压缩机 A／ C 3 —空调压缩机带轮 4 —多楔带5—曲轴带轮 6 —张紧轮 7 —发电机带轮 8 —导向轮 9 —动力转向泵带轮10—动力转向油泵 11 —发电机 12 —进气歧管 13 —燃油分配管 14—油尺 15 —气缸盖罩 四、电控系统结构 1. 作用电控系统的作用主要是保证发动机在不同工况下，实现最佳的燃油喷射和点火时机，从而达到最佳的经济性、动力性和排放。 2. 组成电控系统一般由三部分组成：电控单元（ ECU）、传感器和执行器。 1）电控单元桑塔纳 2000 发动机的电控单元（ECU）采用的是博世 M3.8.2 系统。其作用是根据各种传感器输入的信号及内存信息，进行判断、运算、处理后，确定最佳的喷油和点火控制等信号，并将其输送给喷油器、点火器等执行器。 2）传感器作用是检测发动机运行中有关的各种信息（水温、转速等），并将检测结果转变为电信号输入电控单元。桑塔纳 2000 发动机传感器主要有：空气质量计、爆震传感器、凸轮轴位置传感器、发动机转速传感器、进气温度传感器、节气门位置传感器、冷却液温度传感器、氧传感器。 3）执行器接受电控单元（ ECU）输出的控制信号，进行相应的动作。桑塔纳 2000 发动机执行器主要有：活性炭罐电磁阀、喷油器、点火控制组件、节气门控制部件（怠速）。
发动机作为汽车的动力源泉，就像人的心脏一样。不过不同人的心脏大小和构造差别不大，但是不同汽车的发动机的内部结构就有着千差万别，那不同的发动机的构造都有哪些不同？下面我们一起了解一下。 ●汽车动力的来源 汽车的动力源泉就是发动机，而发动机的动力则来源于气缸内部。发动机气缸就是一个把燃料的内能转化为动能的场所，可以简单理解为，燃料在汽缸内燃烧，产生巨大压力推动活塞上下运动，通过连杆把力传给曲轴，最终转化为旋转运动，再通过变速器和传动轴，把动力传递到驱动车轮上，从而推动汽车前进。 ●气缸数不能过多
一般的汽车都是以四缸和六缸发动机居多，既然发动机的动力主要是来源于气缸，那是不是气缸越多就越好呢?其实不然，随着汽缸数的增加，发动机的零部件也相应的增加，发动机的结构会更为复杂，这也降低发动机的可靠性，另外也会提高发动机制造成本和后期的维护费用。所以，汽车发动机的汽缸数都是根据发动机的用途和性能要求进行综合权衡后做出的选择。像V12型发动机、W12型发动机和W16型发动机只运用于少数的高性能汽车上。 ●V型发动机结构 其实V型发动机，简单理解就是将相邻气缸以一定的角度组合在一起，从侧面看像V字型，就是V型发动机。V型发动机相对于直列发动机而言，它的高度和长度有所减少，这样可以使得发动机盖更低一些，满足空气动力学的要求。而V型发动机的气缸是成一个角度对向布置的，可以抵消一部分的震动，但是不
好的是必须要使用两个气缸盖，结构相对复杂。虽然发动机的高度减低了，但是它的宽度也相应增加，这样对于固定空间的发动机舱，安装其他装置就不容易了。 ●W型发动机结构 将V型发动机两侧的气缸再进行小角度的错开，就是W型发动机了。W型发动机相对于V型发动机，优点是曲轴可更短一些，重量也可轻化些，但是宽度也相应增大，发动机舱也会被塞得更满。缺点是W型发动机结构上被分割成两个部分，结构更为复杂，在运作时会产生很大的震动，所以只有在少数的车上应用。 ●水平对置发动机结构
汽车发动机构造与工作原理 汽车是现代社会中最常见的交通工具之一，而发动机则是汽车的核 心部件之一。本文将介绍汽车发动机的构造和工作原理。 一、汽车发动机的构造 1. 活塞和缸体：汽车发动机通常采用多缸设计，其中每个缸体内都 装有一个活塞。活塞上下运动，通过与缸体内形成的密封空间进行往 复运动，从而产生压缩和燃烧工作。 2. 曲轴和连杆：曲轴与活塞通过连杆相连，将活塞的往复运动转化 为旋转运动。曲轴是发动机输出动力的关键部件。 3. 气门和气门机构：气门用于调控燃油和空气的进出。气门机构控 制气门的开合，确保正常的进气和排气过程。常见的气门机构有顶置 式和侧置式。 4. 燃油系统：燃油系统包括燃油供给装置、燃油喷射器和燃油滤清 器等。它负责将燃油输送到气缸内，供给燃烧所需。 5. 点火系统：点火系统主要由点火线圈、火花塞和点火控制器组成。它的作用是在气缸内产生火花，引燃混合气体。 6. 冷却系统：冷却系统通过循环冷却液来降低发动机的温度。常见 的冷却方式有水冷和空冷。 二、汽车发动机的工作原理
1. 进气过程：活塞下行时，气门开启，燃油和空气混合物通过进气 道进入气缸。之后，气门关闭，活塞上升，压缩进气混合物。 2. 压缩过程：当活塞上升至顶点时，进气混合物被压缩至高压状态。此时，燃油和空气混合物变得更加稳定，准备点火燃烧。 3. 燃烧过程：点火系统在活塞顶点处产生火花，点燃燃烧室内的混 合气体。燃烧产生的高温和高压气体推动活塞向下运动，完成一次工 作循环。 4. 排气过程：活塞再次上升，将燃烧产生的废气通过排气门排出气缸，完成一次工作循环。 5. 动力输出：多个气缸依次进行工作循环，通过连杆和曲轴将活塞 的往复运动转化为旋转运动，最终提供足够的动力驱动汽车行驶。 总结： 汽车发动机的构造和工作原理极其复杂，需要各个部件的精确配合 和协同工作。通过进气、压缩、燃烧和排气的过程，汽车发动机能够 将化学能转化为机械能，为汽车提供动力。了解发动机的构造和工作 原理，有助于对汽车的性能和维修保养有更深入的理解。
汽车发动机构造与维修介绍 一、汽车发动机的基本构造 1. 内燃机的基本原理 内燃机是指通过燃烧燃料来产生动力的一种发动机。它包括四个基本部分：燃料系统、气缸和活塞、曲轴和连杆、排气系统。内燃机按照工作循环的不同可以分为四冲程和两冲程两种类型。 2. 四冲程发动机 四冲程发动机是目前汽车上最常见的发动机类型。它的工作循环包括进气冲程、压缩冲程、燃烧冲程和排气冲程。在进气冲程中，活塞向下运动，气门打开，混合气进入燃烧室；在压缩冲程中，活塞向上运动，气门关闭，混合气被压缩；在燃烧冲程中，点火系统点燃混合气，燃烧产生高温高压气体推动活塞向下运动；在排气冲程中，活塞再次向上运动，废气通过排气门排出。 3. 两冲程发动机 两冲程发动机工作循环比四冲程发动机简单，但排放污染较大。它的工作循环只有压缩冲程和燃烧冲程两个阶段。在压缩冲程中，活塞向上运动，将混合气压缩；在燃烧冲程中，点火系统点燃混合气，燃烧产生高温高压气体推动活塞向下运动，并将废气排出。 二、汽车发动机的主要部件 1. 活塞与气缸套 活塞是发动机的关键部件之一，它与气缸套配合，通过往复运动产生动力。活塞通常由铝合金制成，具有较高的强度和耐磨性。气缸套则通常由铸铁制成，具有良好的耐磨性和导热性能。
2. 曲轴与连杆 曲轴是将活塞的往复运动转化为旋转运动的关键部件。它由多个曲轴片组成，通过连杆与活塞相连。连杆则将活塞的往复运动转化为曲轴的旋转运动。 3. 气门与气门机构 气门是控制气缸进气和排气的关键部件。它通过气门机构与凸轮轴相连，通过凸轮轴的旋转运动来实现开关气门。气门机构包括凸轮轴、气门弹簧、气门导杆等部件。 4. 燃油系统 燃油系统负责将燃油输送到发动机燃烧室进行燃烧。它包括燃油箱、燃油泵、燃油喷射器等部件。燃油喷射器负责将燃油雾化并喷射到燃烧室中，以实现燃烧。 5. 点火系统 点火系统负责在适当的时机点燃混合气，以引发燃烧。它包括点火线圈、火花塞等部件。点火线圈负责将电池提供的低电压转换为高电压，以产生火花点燃混合气。 三、汽车发动机的维修与保养 1. 发动机的日常维护 发动机的日常维护包括更换机油、更换空气滤清器、更换燃油滤清器等。定期更换机油可以保持发动机内部的润滑性能，延长发动机寿命。更换空气滤清器和燃油滤清器可以保持进气和燃油的清洁，提高发动机的工作效率。 2. 发动机故障排除 发动机故障排除包括检查和更换故障部件。常见的发动机故障包括点火系统故障、燃油系统故障、气缸密封故障等。通过使用故障诊断仪器和相关工具，可以准确定位故障原因，并及时更换故障部件。

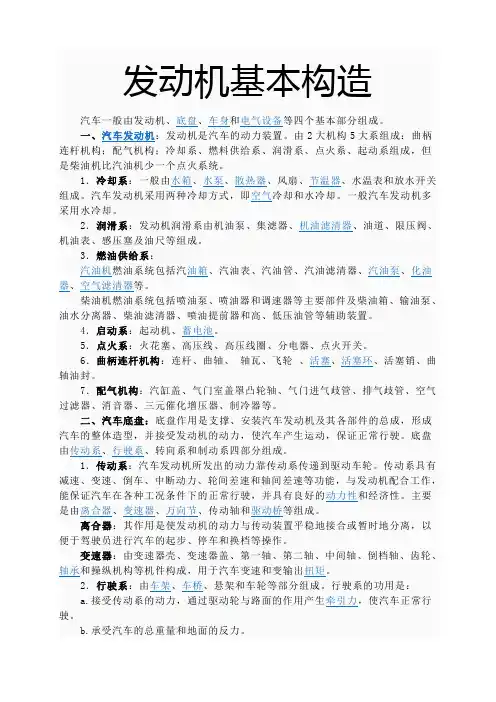

c.缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性。 d.与转向系配合，保证汽车操纵稳定性。 3．转向系：汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。转向系统的基本组成 a.转向操纵机构，主要由转向盘、转向轴和转向管柱等组成。 b.转向器，将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。 c.转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。 4．制动系：汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。其作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。 制动系分类： a. 按制动系统的作用 制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。 b.按制动操纵能源 制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。 c.按制动能量的传输方式 制动系统可分为机械式、液压式、气压式和电磁式等。同时采用两种以上传能方式的制动系称为组合式制动系统。 制动系统一般由制动操纵机构和制动器两个主要部分组成。 a. 制动操纵机构 产生制动动作、控制制动效果并将制动能量传输到制动器的各个部件以及制动轮缸和制动管路。 b. 制动器
汽车的基本构造 汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。 汽车发动机： 发动机是汽车的心脏，想了解汽车，有必要先对发动机进行一个大概的认识。 首先来看看最常见的一个发动机参数———发动机排量。发动机排量是发动机各汽缸工作容积的总和，一般用升(L)表示。而汽缸工作容积则是指活塞从上止点到下止点所扫过的气体容积，又称为单缸排量，它取决于缸径和活塞行程。发动机排量是非常重要的发动机参数，它比缸径和缸数更能代表发动机的大小，发动机的许多指标都同排气量密切相关。一般来说，排量越大，发动机输出功率越大。 了解了排量，我们再来看发动机的其他常见参数。很多初级车友都反映经常在汽车资料的发动机一栏中见到“L4”、“V6”、“V8”、“W12”等字样，想弄明白究竟是什么意思。这些都表示发动机汽缸的排列形式和缸数。汽车发动机常用缸数有3缸、4缸、6缸、8缸、10缸、12缸等。 发动机基本构造 发动机是将某一种型式的能量转换为机械能的机器，其作用是将液体或气体燃烧的化学能通过燃烧后转化为热能，再把热能通过膨胀转化为机械能并对外输出动力。发动机是一部由许多结构和系统组成的复杂机器，其结构型式多种多样，但由于基本工作原理相同，所以其基本结构也就大同小异，发动机的总体结构图如下所示。 汽油发动机
柴油发动机 汽油机通常由曲柄连杆、配气两大机构和燃料供给、润滑、冷却、点火、起动五大系统组成。柴油机通常由两大机构和四大系统组成（无点火系）。 1．曲柄连杆机构 曲柄连杆机构是由气缸体、气缸盖、活塞、连杆、曲轴和飞轮等组成。这是发动机产生动力，并将活塞的直线往复运动转变为曲轴旋转运动而对外输出动力。 2．配气机构 配气机构是由进气门、排气门、气门弹簧、挺杆、凸轮轴和正时齿轮等组成。
汽车发动机构造原理图解 发动机是一种由许多机构和系统组成的复杂机器。无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。? （1)?曲柄连杆机构 曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。 （2)?配气机构 配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。? （3)?燃料供给系统 汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。 （4)?润滑系统 润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减
小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。 （5)?冷却系统? 冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。?（6)?点火系统 在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。 （7)?起动系统 要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。?汽油机由以上两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系
汽车发动机构造与维修知识点 一、汽车发动机的基本构造 1. 发动机的分类 2. 发动机的主要部件 3. 发动机的工作原理 二、汽车发动机维修知识点 1. 发动机故障排除流程 2. 发动机维护保养知识点 3. 发动机拆装与组装注意事项 三、汽车发动机常见故障及处理方法 1. 烧机油故障及处理方法
2. 水温高故障及处理方法 3. 失火故障及处理方法 4. 缸压不足故障及处理方法 5. 发动机异响故障及处理方法 一、汽车发动机的基本构造 1. 发动机的分类 按燃料形式分为：汽油发动机、柴油发动机、天然气发动机等； 按循环方式分为：四冲程发动机、两冲程发动机等； 按气缸数分为：单缸发动机、双缸发动机、三缸发动机等； 按结构形式分为：直列式、V型式、W型式等。 2. 发动机的主要部件 气缸体和气缸盖，活塞和连杆，曲轴，凸轮轴和气门，进排气系统，供油系统，点火系统，冷却系统。 3. 发动机的工作原理 发动机通过进气、压缩、燃烧、排气四个过程完成能量转换。进气门打开，活塞下行吸入混合气；活塞上行压缩混合气；点火后混合气燃
烧膨胀推动活塞下行；排气门打开将废气排出。 二、汽车发动机维修知识点 1. 发动机故障排除流程 （1）观察车辆行驶状态； （2）检查故障灯； （3）检查发动机启动情况； （4）检查供油系统； （5）检查点火系统； （6）检查冷却系统； （7）检查排放系统。 2. 发动机维护保养知识点 （1）定期更换机油和机滤； （2）清洗发动机内部和外部； （3）更换火花塞和空气滤清器等易损件； （4）定期检查冷却液的颜色和水位。 3. 发动机拆装与组装注意事项 （1）拆装时要注意安全； （2）拆装前先清洁发动机表面以免灰尘进入； （3）拆卸时注意标记零部件的位置； （4）组装时应按照顺序进行，严格按照规定扭矩力进行拧紧。
汽车发动机构造图解[汽车发动机原理] [ 录入者:周洋| 时间:2007-09-22 13:49:12 | 作者: | 来源: | 浏览:472次] 机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。因此，机体必须要有足够的强度和刚度。机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。<本文原载于－> 一. 气缸体（图2-1） 水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱，也可称为气缸体。气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同， 通常把气缸体分为以下三种形式。（图2-2) (1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。这 种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但 其缺点是刚度和强度较差 (2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。它的优点 是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重， 加工较困难。 [ 录入者:周洋 | 时间:2007-09-22 13:49:12 | 作者: | 来源: | 浏览:471 次 ] (3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从气缸体后部装入。其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。 为了能够使气缸内表面在高温下正常工作，必须对气缸和气缸盖进行适当地冷却。冷却方法有两种，一种是水冷，另一种是风冷（图2-3）。水冷发动机的气缸周围和气缸盖中都加工有冷却水套，并且气缸体和气缸盖冷却水套相通，冷却水在水套内不断

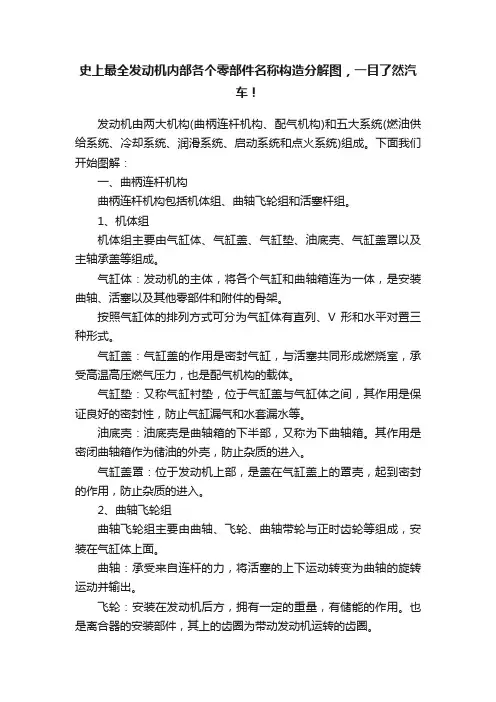

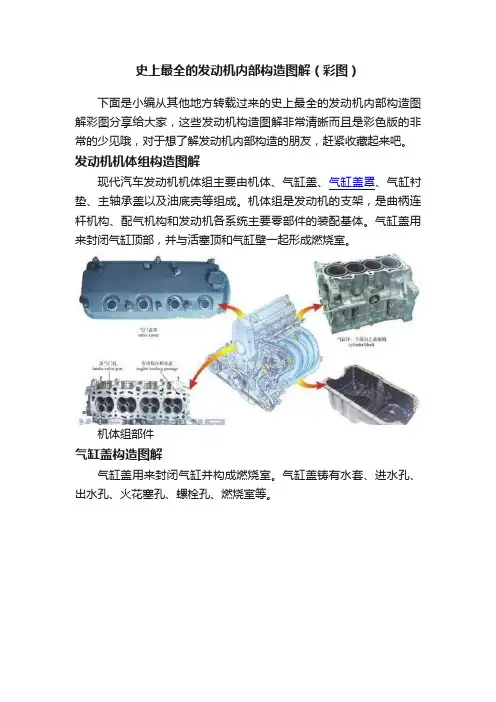

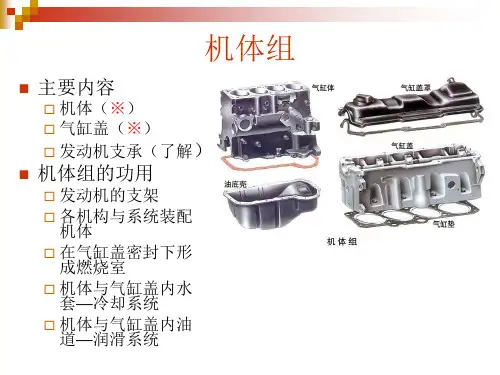

史上最全发动机内部各个零部件名称构造分解图，一目了然汽 车！ 汽车发动机是为汽车提供动力的装置，是汽车的心脏，决定着汽车的动力性、经济性、稳定性和环保性。那么汽车发动机结构是如何的?今天小编跟大家分享了汽车发动机肢解图，一起来学习吧! 发动机由两大机构(曲柄连杆机构、配气机构)和五大系统(燃油供给系统、冷却系统、润滑系统、启动系统和点火系统)组成。下面我们开始图解： 一、曲柄连杆机构 曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组。 1、机体组 机体组主要由气缸体、气缸盖、气缸垫、油底壳、气缸盖罩以及主轴承盖等组成。 气缸体：发动机的主体，将各个气缸和曲轴箱连为一体，是安装曲轴、活塞以及其他零部件和附件的骨架。 按照气缸体的排列方式可分为气缸体有直列、V 形和水平对置三种形式。 气缸盖：气缸盖的作用是密封气缸，与活塞共同形成燃烧室，承受高温高压燃气压力，也是配气机构的载体。 气缸垫：又称气缸衬垫，位于气缸盖与气缸体之间，其作用是保证良好的密封性，防止气缸漏气和水套漏水等。 油底壳：油底壳是曲轴箱的下半部，又称为下曲轴箱。其作用是密闭曲轴箱作为储油的外壳，防止杂质的进入。 气缸盖罩：位于发动机上部，是盖在气缸盖上的罩壳，起到密封的作用，防止杂质的进入。 2、曲轴飞轮组 曲轴飞轮组主要由曲轴、飞轮、曲轴带轮与正时齿轮等组成，安装在气缸体上面。 曲轴：承受来自连杆的力，将活塞的上下运动转变为曲轴的旋转
运动并输出。 飞轮：安装在发动机后方，拥有一定的重量，有储能的作用。也是离合器的安装部件，其上的齿圈为带动发动机运转的齿圈。 曲轴带轮：带动其他发动机附件的动力来源，依靠传动带将动力传递给发电机、水泵、压缩机、方向助力泵等。其上有缓冲减振装置，是为了减少因发动机工作时产生的冲击振动。 曲轴正时齿轮：将动力传给凸轮轴的正时齿轮，使发动机能稳定运转。 3、活塞连杆组 活塞连杆组主要由活塞、活塞环、活塞销、连杆、连杆瓦和连杆瓦盖等组成。 活塞：发动机气缸中往复运动的机件。活塞顶部是组成燃烧室的主要部分。 活塞环;嵌入活塞槽沟内部的金属环，分为气环和油环。 活塞销：用来连接活塞和连杆，把活塞承受的气体作用力传给连杆。 连杆：连接活塞和曲轴，并将活塞所受作用力传给曲轴，将活塞的往复运动变成曲轴的旋转运动。 连杆轴瓦：安装在连杆和曲轴的连接部位，起耐磨、连接、支撑、传动作用，瓦壁上设有过油孔。 连杆瓦盖：其上安装有连杆轴瓦，通过连杆螺栓将连杆固定在曲轴上。 连杆螺栓：起到锁死连杆瓦盖与连杆的作用。 二、配气机构 配气机构包括气门组与气门传动组。 1、气门组 气门组主要由气门、气门导管、气门油封、气门弹簧、气门弹簧座和气门锁夹等组成。 气门：密封燃烧室，控制发动机内燃料的输入与废气的排出，分为进气门与排气门。
汽车发动机的基本构造（组图） 软件介绍 发动机是一种由许多机构和系统组成的复杂机器。无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。 (1) 曲柄连杆机构
曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。 (2) 配气机构 配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。
(3) 燃料供给系统 汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。 (4) 润滑系统 润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，
减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。 (5) 冷却系统 冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。 (6) 点火系统 在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点
汽车发动机的基本构造及其常见故障浅析 前言： 随着我国经济水平的不断提高以及人们对高标准物质生活的追求，汽车已经进入到了千家万户。尽管汽车的品牌、型号等存在着一定的差异性，但是发动机在整个汽车构造中发挥着重要作用。明确汽车发动机的基本构造对于常见故障的诊断和分析具有重要意义。本文主要对汽车发动机的基本构造及其常见故障内容分析如下。 一、汽车发动机的构造 整个汽车主要由发动机、车身、底盘以及相关电气设备组成，其中汽车发动机属于汽车的核心构件，也是汽车的动力装置，汽车发动机主要包含机体、润滑系、配气机构、冷却系、曲柄连杆机构、燃料系以及点火系等。根据发动机燃料的不同存在柴油发动机以及汽油发动机两种。在工作方式上大部分发动机属于四冲程发动机。 汽车发动机的不同构造中又包含了较多的组件，其中汽油机燃料系包含了汽油箱、化油器、汽油滤清器、汽油管、汽油泵、汽油表、空气滤清器、进排气管等；冷却系包含了水箱、节温器、散热器、水泵、风扇、水温表和放水开关等；润滑系则包含了机油泵、油道、限压阀、机油滤清器、集滤器、机油表、感压塞及油尺等；曲柄连杆机构则包含了气缸体、活塞、连杆、气缸盖、曲轴和飞轮等；配气机构包含了进气门、排气门、挺杆、凸轮轴、气门弹簧、正时齿轮等；汽油机点火系主要包括电源、分电器、点火线圈、火花塞等，其中的电源主要由蓄电池以及发动机提供。不同的组成部分在其中发挥各自的作用，依靠多个系统功能组合保证发动机的正常工作。 二、汽车发动机常见故障及其诊断处理 1、汽车发动机启动故障 汽车发动机故障中，无法启动发动机属于最常见的故障类型，而引起汽车发动机无法启动的原因有很多，比如：汽车发动机电流线路
